EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego. wystąpienia katastrofy postępującej.

Wielkość: px
Rozpocząć pokaz od strony:

Download "EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego. wystąpienia katastrofy postępującej."

Transkrypt

1 EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej. mgr inż. Hanna Popko Centrum Promocji Jakości Stali

2 Ciągliwość stali Ciągliwość stali To jej zdolność do uzyskiwania dużych odkształceń przy bardzo niewielkim wzroście naprężeń po przekroczeniu granicy plastyczności. Strona 2

3 Ciągliwość stali Parametry ciągliwości f tk /f yk (R m /R e ) stosunek charakterystycznej wytrzymałości stali na rozciąganie (f tk ) do charakterystycznej granicy plastyczności (f yk ) Ɛ uk (A gt ) wydłużenie procentowe przy maksymalnej sile [%] f tk f yk Ɛ uk Strona 3

4 Certyfikat EPSTAL EPSTALto znak jakości nadawany w drodze dobrowolnej certyfikacji na stal zbrojeniową w gatunku B500SP o wysokiej ciągliwości. Strona 4

5 Gatunek B500SP wg PN-H-93220:2006 Stal przeznaczona do stosowania w budownictwie Stal spajalna EPSTAL = gat. B500SP Granica plastyczności = 500 MPa Podwyższona ciągliwość Strona 5

6 Zalety stali EPSTAL wysoka CIĄGLIWOŚĆ klasac wg Eurokodu2 wysoka WYTRZYMAŁOŚĆ klasa AIIN wg PN-B-03264:2002 Strona 6 CPJS - Centrum Promocji Jakości Stali

7 Zalety stali EPSTAL Pozytywna opinia Instytutu Badawczego Dróg i Mostów na temat stali B500SP: Stal zbrojeniowa gatunku B500SP jest przeznaczona do zbrojenia konstrukcji żelbetowych według zasad określonych w PN-91/S10042 dla stali A-IIIN. Stal zbrojeniowa gatunku B500SP jest zaliczana do stali tzw. klasy 500 i posiada parametry wytrzymałościowe takie same jak najbardziej popularne na rynku gatunki BSt500S czy RB500W, jednocześnie przewyższa je pod względem wydłużalności. Strona 7 CPJS - Centrum Promocji Jakości Stali

8 Zalety stali EPSTAL Pozytywna opinia Instytutu Techniki Budowlanej na temat stali EPSTAL: Usytuowanie napisu EPSTAL na pręcie i jego geometria nie wpływają na pracę zakotwienia pręta w betonie pod obciążeniem obliczeniowym. Zasady projektowania, wykonywania i konstruowania zbrojenia z prętów z napisem EPSTAL są takie same jak dla prętów klasy A-IIIN wg PN-B-03264:2002. Pręty z napisem EPSTAL mogą zastępować pręty ze stali RB500W oraz BSt500S. Strona 8 CPJS - Centrum Promocji Jakości Stali

9 Zalety stali EPSTAL - odporność na obciążenia statyczne i dynamiczne Badanie cykliczne Naprzemienne ściskanie i rozciąganie próbki Częstotliwość: 0,5 3,0 Hz Minimalna liczba cykli obciążeń: 3 Badanie zmęczeniowe Rozciąganie próbki ze zmienną siłą osiową Maksymalne naprężenie: σ max = 300 MPa Amplituda: 150 MPa Częstotliwość maksymalna: 200 Hz Minimalna liczba cykli obciążeń: Strona 9

10 Zalety stali EPSTAL - gwarancja stabilności procesu produkcji Na stronie są wyniki badań dla trzech parametrów: -granicy plastyczności (f yk ), -wytrzymałości na rozciąganie (f tk ) oraz -wydłużenia pod maksymalnym obciążeniem (ɛ uk ) Strona 10

11 Zalety stali EPSTAL -łatwiejsza identyfikacjapoprzez napis nawalcowany na każdym pręcie Strona 11 CPJS - Centrum Promocji Jakości Stali

12 Zalety stali EPSTAL - pełna spajalność Spełnia warunek C eq 0,50% Dodatkowprzeprowadzono badanie spajalności w Instytucie Spawalnictwa w Gliwicach. Celem badań było wykonanie i zbadanie złączy nakładkowych spawanych elektrodą otuloną i metodą MAG oraz złączy zgrzewanych rezystancyjnie na krzyż. Zakres badań obejmował: próbę statycznego rozciągania, próbę ścinania i próbę odginania. Strona 12 CPJS - Centrum Promocji Jakości Stali

13 Zalety stali EPSTAL - dobra przyczepność do betonu Spełnia wymagania normowe dotyczące względnego pola powierzchni żeber f R Dodatkowo przeprowadzono badania przyczepności w Instytucie Techniki Budowlanej. Polegały one na wyrywaniu prętów zbrojeniowych z kostek betonowych (tzw. badania pull-out). Przebadano przyczepność na odcinkach: - z samym użebrowaniem -z napisem EPSTAL Strona 13 CPJS - Centrum Promocji Jakości Stali

14 Zalety stali EPSTAL - łatwa dostępność Stal EPSTAL jest produkowana przez wszystkich polskich producentów stali zbrojeniowej: Celsa Huta Ostrowiec Sp. z o.o. CMCPolandSp.zo.o. ArcelorMittal Warszawa Sp. z o.o. Strona 14 CPJS - Centrum Promocji Jakości Stali

15 Własności wytrzymałościowo-odkształceniowe PN-H-93220:2006 Parametr Opis Wartość R e Charakterystyczna granica plastyczności (f yk ) 500 [MPa] R m /R e Stosunek charakterystycznej wytrzymałości na rozciąganie do granicyplastyczności (f tk /f yk ) 1,15 1,35 [-] A gt Wydłużenie pod największym obciążeniem (ε uk ) 8 [%] Klasa A-IIIN wg PN-B-03264:2002 Klasa C wg Eurokodu 2 (wysoka ciągliwość) f tk /f yk : 1,15 1,35 ε uk 7,5% Strona 15

16 Wykresy σ-ε dla 15 próbek 8% 500 MPa Strona 16

17 Badanie porównawcze ABC Strona 17

18 Badanie zachowania się płyty żelbetowej w sytuacji awaryjnej wywołanej usunięciem podpory Politechnika Śląska Katedra Konstrukcji Budowlanych Wykonawcy badania: Dr inż. Barbara Wieczorek Dr inż. Mirosław Wieczorek Prof. dr hab. inż. Włodzimierz Starosolski Strona 18

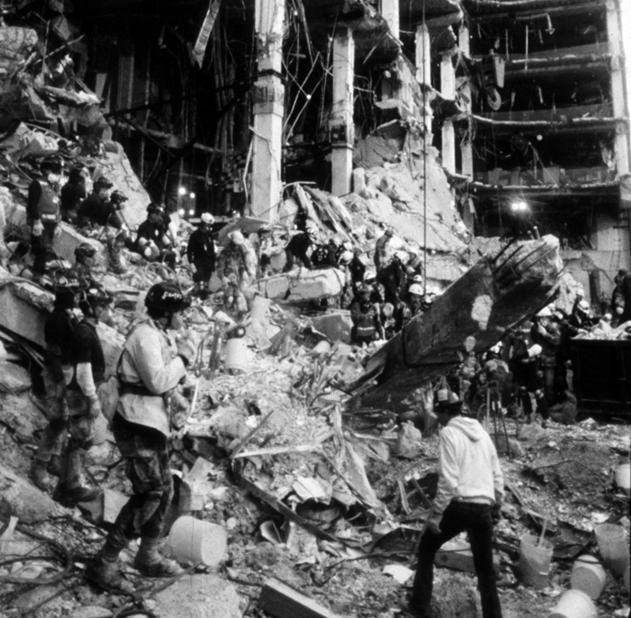

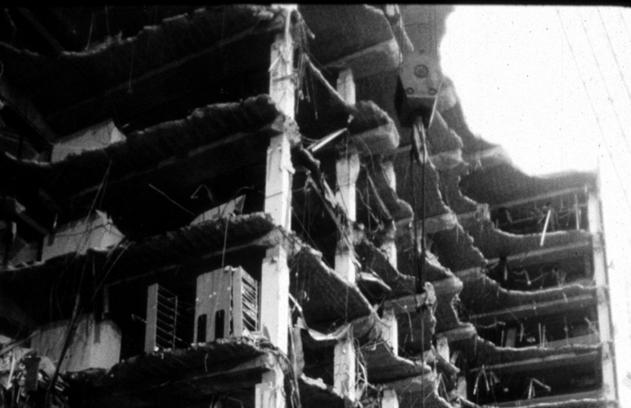

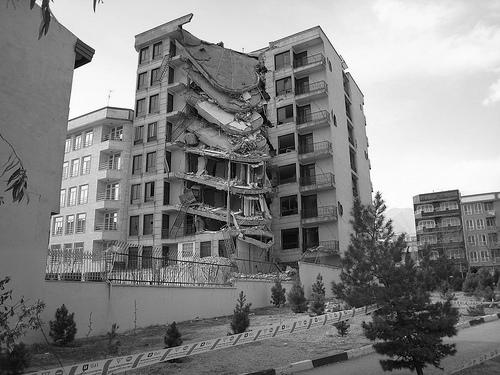

19 Ustroje płytowo-słupowe a obciążenia wyjątkowe %26+Failures+During+Construction Failures+During+Construction Strona lding+bombing&newwindow=1&tbm=isch&tbo=u&source=univ &sa=x&ei=wrmlupnektl5yao20yhadq&ved=0cegqsaq&biw= 1920&bih=973

20 Katastrofa postępująca KATASTROFA POSTĘPUJĄCA to zjawisko zainicjowane przez lokalne zniszczenie jednego elementu nośnego (najczęściej słupa) w sytuacji pojawienia się obciążeń wyjątkowych, np. wybuchu gazu w budynku, uderzeń pojazdów, błędów ludzkich, prowadzące do zawalenia obiektu lub zniszczeń nieproporcjonalnych w stosunku do przyczyny. Strona 20

21 Katastrofa postępująca Strona 21

22 Cel badań Zaobserwowanie zachowania się krawędziowego fragmentu ustroju płytowo-słupowego obciążonego równomiernie w stanie awaryjnym, który wywołany został usunięciem podpory krawędziowej. Określenie, jaki wpływ na zniszczenie tego ustroju ma ilość oraz ciągliwość zastosowanej stali zbrojeniowej. Stwierdzenie, jaki mechanizm zniszczenia wystąpi po usunięciu podpory. 1-przeguby plastyczne na górnej powierzchni płyty, 2-przeguby plastyczne na dolnej powierzchni płyty, 3-wychodnia przebicia, 4- strefy narażone na zmiażdżenie betonu. Strona 22

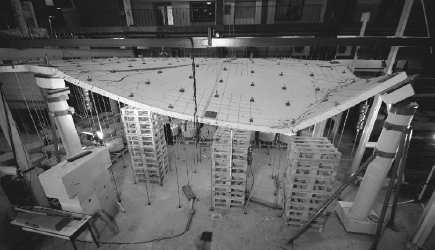

23 Model badawczy Model badawczy: żelbetowa płyta o wymiarach 9,3 9,3 0,1 m Podparcie modelu: 16 prefabrykowanych podpór o wysokości 2,4 m Wysokość stanowiska: położenie górnej powierzchni modelu na wysokości 3,0 m Skala odwzorowania w stosunku do rzeczywistego ustroju: 1:2 Strona 23

24 Usunięcie podpory Pole badawcze nr 2 Model 2 Pole badawcze nr 1 Model 1 Strona 24

25 System obciążania A Obciążenie grawitacyjne B, C, D Obciążenie hydrauliczne Strona 25

26 System obciążania A obciążenie grawitacyjne P1 A Obciążenie grawitacyjne zrealizowane w postaci obciążników betonowych owartości 200 kg każdy, które podwieszono w 115 punktach. Przybliżona wartość obciążenia równomiernie rozłożonego to 3,49 kn/m 2. Zastosowana wartość obciążenia: 115 szt. 200 kg = 23,0 T Strona 26

27 System obciążania A obciążenie grawitacyjne P1 Strona 27

28 System obciążania B obciążenie hydrauliczne P2 B Obciążenie hydrauliczne składało się z zestawu 12 siłowników hydraulicznych, które rozmieszczono równomiernie na obwodzie zewnętrznym badanego pola. Przybliżona wartość obciążenia równomiernie rozłożonego to 61,0 kn/m 2. Zastosowana wartość obciążenia: 12 szt. 900 kg = 10,8 T Strona 28

29 System obciążania B obciążenie hydrauliczne P2 Strona 29

30 System obciążania C obciążenie hydrauliczne P3 C Obciążenie hydrauliczne składało się z zestawu 28 siłowników hydraulicznych, które rozmieszczono równomiernie w części wewnętrznejbadanego pola. Przybliżona wartość obciążenia równomiernie rozłożonego to 61,0 kn/m 2. Obciążenie wewnętrzne P3 było zawsze 2 razy większe od obciążenia zewnętrznego P2. Zastosowana wartość obciążenia: 28 szt kg = 50,4 T Strona 30

31 System obciążania C obciążenie hydrauliczne P3 Strona 31

32 System obciążania D obciążenie hydrauliczne P4 składało się z jednego siłownika długiego wysuwu, usytuowanego w punkcie planowanej utraty podparcia. Zastosowana wartość obciążenia: 1 szt kg = 4,0 T D Obciążenie hydrauliczne Strona 32

33 System obciążania Strona 33

34 Model badawczy Parametry stali i betonu Klasa stali Średnica pręta Moduł sprężystości E Granica plastyczności f yk Wytrzymałość na rozciąganie f tk Całkowite wydłużenie przy maksymalnej sile ε uk [mm] [GPa] [MPa] [MPa] [%] C (EPSTAL) 8 191, ,8 604,4 14,91 C (EPSTAL) , ,1 625,8 13,8 C (EPSTAL) , ,2 714,2 11,8 Planowana klasa betonu Moduł sprężystości E cm Wytrzymałość na ściskanie f c,core Wytrzymałość na ściskanie f c,cube Wytrzymałość na rozciąganie f ctm [MPa] [MPa] [MPa] [MPa] C 35/ ,3 79,6 3,98 C 35/ ,5 69,8 3,82 Strona 34

35 Model badawczy Zbrojenie górne płyty Stal EPSTAL średni rozstaw w paśmie podporowym: 100 mm średni rozstaw w paśmie między podporowym: 250 mm średnica zbrojenia głównego: 8i 10 mm długość prętów zbrojenia głównego nad podporami wewnętrznymi: 2,0 m długość prętów zbrojenia głównego nad skrajnymi i narożnymi : 1,13 m Strona 35

36 Model badawczy Zbrojenie dolne płyty Stal EPSTAL rozstaw w paśmie podporowym: 100 mm rozstaw w paśmie między podporowym: 250 mm średnica zbrojenia głównego: 8 mm długość prętów zbrojenia głównego: 9,24 m średnica dodatkowego zbrojenia w strefie narożnej modelu: 8 mm średnica zbrojenia wieńcowego przeciw katastrofie postępującej (wg EC2): Pole badawcze nr 1: 2Ø8 mm Pole badawcze nr 2: 2Ø16 mm Strona 36

37 Przebieg badań Badanie zasadnicze Zerowanie siłomierzy i czujników indukcyjnych, podwieszenie obciążenia grawitacyjnego. Wstępne obciążanie hydrauliczne modelu do poziomu 2 kn. Opuszczanie krawędzi i zwiększanie obciążenia hydraulicznego do chwili zniszczenia. Strona 37

38 Przebieg badań Badanie zasadnicze Strona 38

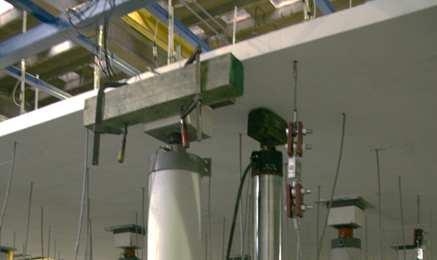

39 Przebieg badań Usuwanie podpory Strona 39

40 Wyniki badania Odkształcenia górnych powierzchni Wykresy odkształceń górnych powierzchni modeli w chwili zniszczenia Model 1 Siła 9,16 kn Model 2 Siła 13,32 kn Strona 40

41 Wyniki badania Pomiar przemieszczeń Strona 41

42 Wyniki badania Pomiar przemieszczeń Strona 42

43 Wyniki badania Pomiar przemieszczeń Strona 43

44 Zniszczenie modeli Strona 44

45 Zniszczenie modeli Strona 45

46 Zniszczenie modeli Strona 46

47 Zniszczenie modeli Zniszczenie przez przebicie Strona 47

48 Zniszczenie modeli Zniszczenie przez przebicie Strona 48

49 Zniszczenie modeli Strona 49

50 Strona 50

51 Podsumowanie Wnioski Otrzymany obraz zarysowań oraz widoczna ich rozwartość wskazują na znaczne uplastycznienie zbrojenia i wpływ parametru ciągliwości stali na możliwość powstania znacznej lokalnej redystrybucji sił. Zastosowanie cztery razy większego pola przekroju dodatkowego dolnego zbrojenia wieńcowego pozwoliło uzyskać 40 procentowy przyrost nośności. Pod obciążeniami, przy których nastąpiło zniszczenie modeli ugięcia ekstremalne modeli wyniosły: dla Modelu mm, co stanowiło 1/15 sześciometrowej rozpiętości między podporami; dla Modelu mm, co stanowiło 1/14 rozpiętości między podporami. Uplastycznienie stali rozpoczęło się odpowiednio przy obciążeniu 8,2 kn/m 2 (Model 1) i 9,63 kn/m 2 (Model 2), co stanowiło odpowiednio 136%oraz 160%obciążenia charakterystycznego, na które projektowane były modele. Strona 51

52 Podsumowanie Wnioski W momencie zniszczenia uzyskano następujące obciążenia: 18,7 kn/m 2 (Model 1) i 26,2 kn/m 2 (Model2), costanowiło odpowiednio3,1oraz4,4razy większąwartośćobciążenia charakterystycznego niż wartość na którą projektowane były modele. Uzyskanie przewyższenia nośności w stanie awaryjnym nad ekstremalnym obliczeniowym obciążeniem było możliwe dzięki zastosowaniu stali zbrojeniowej EPSTAL, która charakteryzuje się bardzo dużą ciągliwością. Stąd płynie wniosek o konieczności stosowania stali o bardzo dużej ciągliwości we wszystkich konstrukcjach, w których chcemy ograniczyć rozwój katastrofy postępującej. Strona 52

53 Publikacje CPJS NOWOŚĆ Strona 53

54 Strona internetowa Strona 54

55 Dziękuję za uwagę Strona 55
