1 sys_gwintowe_korekta 10sierpien.qxd 8/19/2005 3:11 PM Page 79 PFEIFER - Pêtlowe systemy transportowe 79

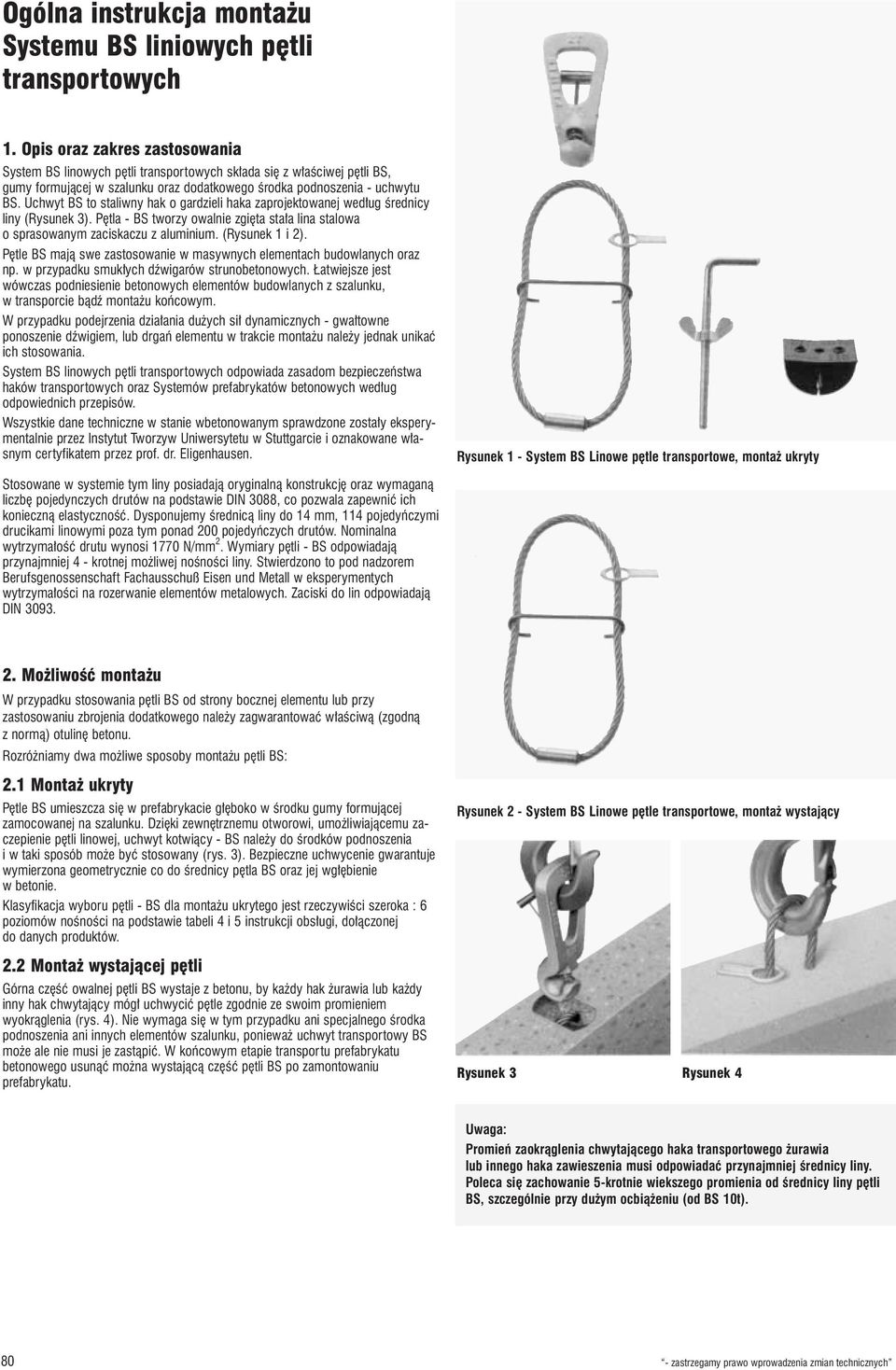

2 Ogólna instrukcja monta u Systemu BS liniowych pêtli transportowych 1. Opis oraz zakres zastosowania System BS linowych pêtli transportowych sk³ada siê z w³aœciwej pêtli BS, gumy formuj¹cej w szalunku oraz dodatkowego œrodka podnoszenia - uchwytu BS. Uchwyt BS to staliwny hak o gardzieli haka zaprojektowanej wed³ug œrednicy liny (Rysunek 3). Pêtla - BS tworzy owalnie zgiêta sta³a lina stalowa o sprasowanym zaciskaczu z aluminium. (Rysunek 1 i 2). Pêtle BS maj¹ swe zastosowanie w masywnych elementach budowlanych oraz np. w przypadku smuk³ych dÿwigarów strunobetonowych. atwiejsze jest wówczas podniesienie betonowych elementów budowlanych z szalunku, w transporcie b¹dÿ monta u koñcowym. W przypadku podejrzenia dzia³ania du ych si³ dynamicznych - gwa³towne ponoszenie dÿwigiem, lub drgañ elementu w trakcie monta u nale y jednak unikaæ ich stosowania. System BS linowych pêtli transportowych odpowiada zasadom bezpieczeñstwa haków transportowych oraz Systemów prefabrykatów betonowych wed³ug odpowiednich przepisów. Wszystkie dane techniczne w stanie wbetonowanym sprawdzone zosta³y eksperymentalnie przez Instytut Tworzyw Uniwersytetu w Stuttgarcie i oznakowane w³asnym certyfikatem przez prof. dr. Eligenhausen. Rysunek 1 - System BS Linowe pêtle transportowe, monta ukryty Stosowane w systemie tym liny posiadaj¹ oryginaln¹ konstrukcjê oraz wymagan¹ liczbê pojedynczych drutów na podstawie DIN 3088, co pozwala zapewniæ ich konieczn¹ elastycznoœæ. Dysponujemy œrednic¹ liny do 14 mm, 114 pojedyñczymi drucikami linowymi poza tym ponad 200 pojedyñczych drutów. Nominalna wytrzyma³oœæ drutu wynosi 1770 N/mm 2. Wymiary pêtli - BS odpowiadaj¹ przynajmniej 4 - krotnej mo liwej noœnoœci liny. Stwierdzono to pod nadzorem Berufsgenossenschaft Fachausschuß Eisen und Metall w eksperymentych wytrzyma³oœci na rozerwanie elementów metalowych. Zaciski do lin odpowiadaj¹ DIN Mo liwoœæ monta u W przypadku stosowania pêtli BS od strony bocznej elementu lub przy zastosowaniu zbrojenia dodatkowego nale y zagwarantowaæ w³aœciw¹ (zgodn¹ z norm¹) otulinê betonu. Rozró niamy dwa mo liwe sposoby monta u pêtli BS: 2.1 Monta ukryty Pêtle BS umieszcza siê w prefabrykacie g³êboko w œrodku gumy formuj¹cej zamocowanej na szalunku. Dziêki zewnêtrznemu otworowi, umo liwiaj¹cemu zaczepienie pêtli linowej, uchwyt kotwi¹cy - BS nale y do œrodków podnoszenia i w taki sposób mo e byæ stosowany (rys. 3). Bezpieczne uchwycenie gwarantuje wymierzona geometrycznie co do œrednicy pêtla BS oraz jej wg³êbienie w betonie. Klasyfikacja wyboru pêtli - BS dla monta u ukrytego jest rzeczywiœci szeroka : 6 poziomów noœnoœci na podstawie tabeli 4 i 5 instrukcji obs³ugi, do³¹czonej do danych produktów. 2.2 Monta wystaj¹cej pêtli Górna czêœæ owalnej pêtli BS wystaje z betonu, by ka dy hak urawia lub ka dy inny hak chwytaj¹cy móg³ uchwyciæ pêtle zgodnie ze swoim promieniem wyokr¹glenia (rys. 4). Nie wymaga siê w tym przypadku ani specjalnego œrodka podnoszenia ani innych elementów szalunku, poniewa uchwyt transportowy BS mo e ale nie musi je zast¹piæ. W koñcowym etapie transportu prefabrykatu betonowego usun¹æ mo na wystaj¹c¹ czêœæ pêtli BS po zamontowaniu prefabrykatu. Rysunek 2 - System BS Linowe pêtle transportowe, monta wystaj¹cy Rysunek 3 Rysunek 4 Uwaga: Promieñ zaokr¹glenia chwytaj¹cego haka transportowego urawia lub innego haka zawieszenia musi odpowiadaæ przynajmniej œrednicy liny. Poleca siê zachowanie 5-krotnie wiekszego promienia od œrednicy liny pêtli BS, szczególnie przy du ym ocbi¹ eniu (od BS 10t) zastrzegamy prawo wprowadzenia zmian technicznych

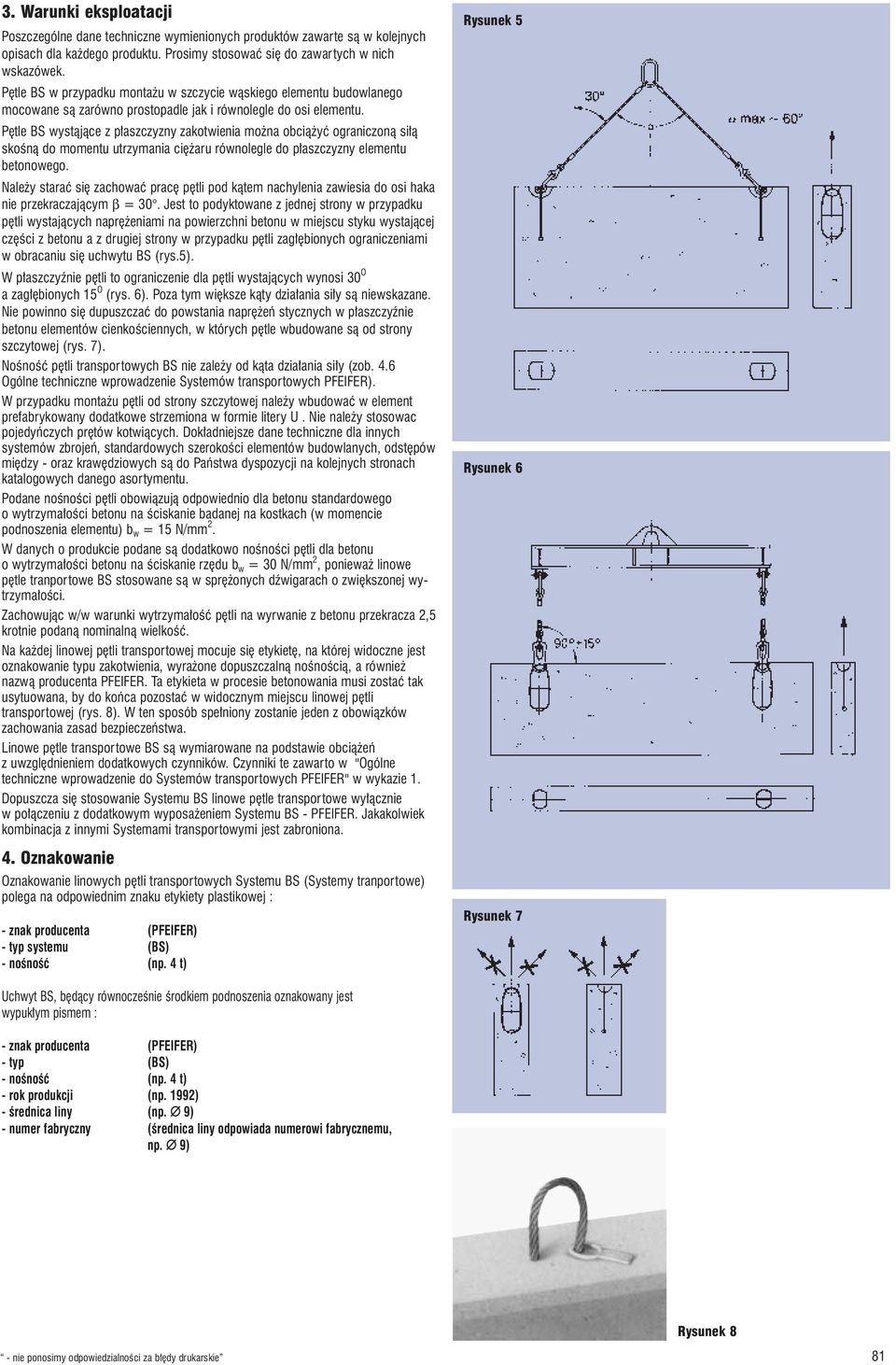

3 3. Warunki eksploatacji Poszczególne dane techniczne wymienionych produktów zawarte s¹ w kolejnych opisach dla ka dego produktu. Prosimy stosowaæ siê do zawartych w nich wskazówek. Pêtle BS w przypadku monta u w szczycie w¹skiego elementu budowlanego mocowane s¹ zarówno prostopadle jak i równolegle do osi elementu. Pêtle BS wyst¹j¹ce z p³aszczyzny zakotwienia mo na obci¹ yæ ograniczon¹ si³¹ skoœn¹ do momentu utrzymania ciê aru równolegle do p³aszczyzny elementu betonowego. Nale y staraæ siê zachowaæ pracê pêtli pod k¹tem nachylenia zawiesia do osi haka nie przekraczaj¹cym β = 30. Jest to podyktowane z jednej strony w przypadku pêtli wystaj¹cych naprê eniami na powierzchni betonu w miejscu styku wystaj¹cej czêœci z betonu a z drugiej strony w przypadku pêtli zag³êbionych ograniczeniami w obracaniu siê uchwytu BS (rys.5). W p³aszczyÿnie pêtli to ograniczenie dla pêtli wystaj¹cych wynosi 30 O a zag³êbionych 15 O (rys. 6). Poza tym wiêksze k¹ty dzia³ania si³y s¹ niewskazane. Nie powinno siê dupuszczaæ do powstania naprê eñ stycznych w p³aszczyÿnie betonu elementów cienkoœciennych, w których pêtle wbudowane s¹ od strony szczytowej (rys. 7). Noœnoœæ pêtli transportowych BS nie zale y od k¹ta dzia³ania si³y (zob. 4.6 Ogólne techniczne wprowadzenie Systemów transportowych PFEIFER). W przypadku monta u pêtli od strony szczytowej nale y wbudowaæ w element prefabrykowany dodatkowe strzemiona w formie litery U. Nie nale y stosowac pojedyñczych prêtów kotwi¹cych. Dok³adniejsze dane techniczne dla innych systemów zbrojeñ, standardowych szerokoœci elementów budowlanych, odstêpów miêdzy - oraz krawêdziowych s¹ do Pañstwa dyspozycji na kolejnych stronach katalogowych danego asortymentu. Podane noœnoœci pêtli obowi¹zuj¹ odpowiednio dla betonu standardowego o wytrzyma³oœci betonu na œciskanie badanej na kostkach (w momencie podnoszenia elementu) b w = 15 N/mm 2. W danych o produkcie podane s¹ dodatkowo noœnoœci pêtli dla betonu o wytrzyma³oœci betonu na œciskanie rzêdu b w = 30 N/mm 2, poniewa linowe pêtle tranportowe BS stosowane s¹ w sprê onych dÿwigarach o zwiêkszonej wytrzyma³oœci. Zachowuj¹c w/w warunki wytrzyma³oœæ pêtli na wyrwanie z betonu przekracza 2,5 krotnie podan¹ nominaln¹ wielkoœæ. Na ka dej linowej pêtli transportowej mocuje siê etykietê, na której widoczne jest oznakowanie typu zakotwienia, wyra one dopuszczaln¹ noœnoœci¹, a równie nazw¹ producenta PFEIFER. Ta etykieta w procesie betonowania musi zostaæ tak usytuowana, by do koñca pozostaæ w widocznym miejscu linowej pêtli transportowej (rys. 8). W ten sposób spe³niony zostanie jeden z obowi¹zków zachowania zasad bezpieczeñstwa. Linowe pêtle transportowe BS s¹ wymiarowane na podstawie obci¹ eñ z uwzglêdnieniem dodatkowych czynników. Czynniki te zawarto w "Ogólne techniczne wprowadzenie do Systemów transportowych PFEIFER" w wykazie 1. Dopuszcza siê stosowanie Systemu BS linowe pêtle transportowe wy³¹cznie w po³¹czeniu z dodatkowym wyposa eniem Systemu BS - PFEIFER. Jakakolwiek kombinacja z innymi Systemami transportowymi jest zabroniona. 4. Oznakowanie Oznakowanie linowych pêtli transportowych Systemu BS (Systemy tranportowe) polega na odpowiednim znaku etykiety plastikowej : - znak producenta (PFEIFER) - typ systemu (BS) - noœnoœæ (np. 4 t) Rysunek 5 Rysunek 6 Rysunek 7 Uchwyt BS, bêd¹cy równoczeœnie œrodkiem podnoszenia oznakowany jest wypuk³ym pismem : - znak producenta (PFEIFER) - typ (BS) - noœnoœæ (np. 4 t) - rok produkcji (np. 1992) - œrednica liny (np. 9) - numer fabryczny (œrednica liny odpowiada numerowi fabrycznemu, np. 9) Rysunek 8 - nie ponosimy odpowiedzialnoœci za b³êdy drukarskie 81

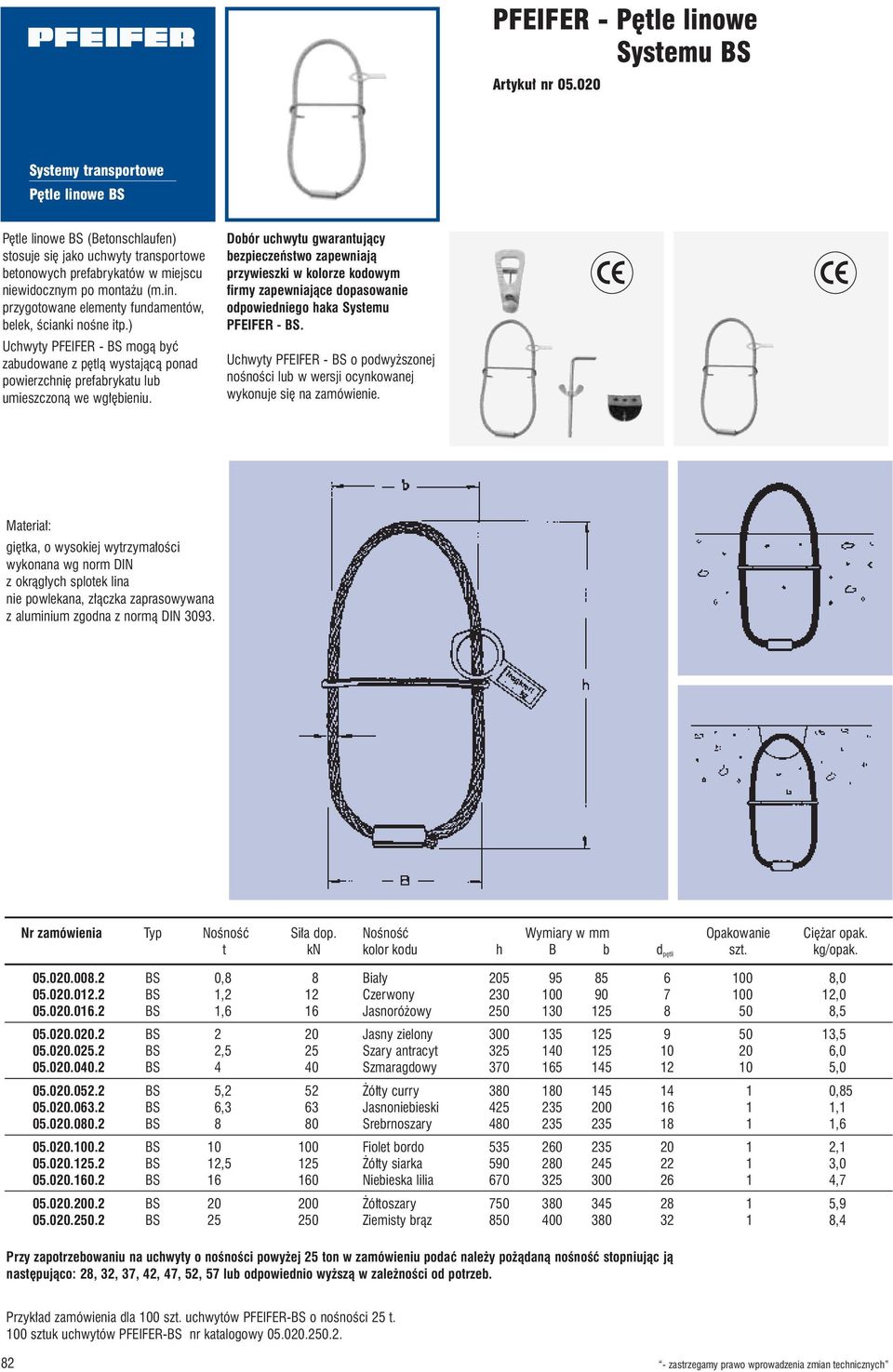

4 PFEIFER - Pêtle linowe Systemu BS Artyku³ nr Systemy transportowe Pêtle linowe BS Pêtle linowe BS (Betonschlaufen) stosuje siê jako uchwyty transportowe betonowych prefabrykatów w miejscu niewidocznym po monta u (m.in. przygotowane elementy fundamentów, belek, œcianki noœne itp.) Uchwyty PFEIFER - BS mog¹ byæ zabudowane z pêtl¹ wystaj¹c¹ ponad powierzchniê prefabrykatu lub umieszczon¹ we wg³êbieniu. Dobór uchwytu gwarantuj¹cy bezpieczeñstwo zapewniaj¹ przywieszki w kolorze kodowym firmy zapewniaj¹ce dopasowanie odpowiedniego haka Systemu PFEIFER - BS. Uchwyty PFEIFER - BS o podwy szonej noœnoœci lub w wersji ocynkowanej wykonuje siê na zamówienie. Materia³: giêtka, o wysokiej wytrzyma³oœci wykonana wg norm DIN z okr¹g³ych splotek lina nie powlekana, z³¹czka zaprasowywana z aluminium zgodna z norm¹ DIN Nr zamówienia Typ Noœnoœæ Si³a dop. Noœnoœæ Wymiary w mm Opakowanie Ciê ar opak. t kn kolor koduh B b d pêtli szt. kg/opak BS 0,8 8 Bia³y , BS 1,2 12 Czerwony , BS 1,6 16 Jasnoró owy , BS 2 20 Jasny zielony , BS 2,5 25 Szary antracyt , BS 4 40 Szmaragdowy , BS 5,2 52 ó³ty curry , BS 6,3 63 Jasnoniebieski , BS 8 80 Srebrnoszary , BS Fiolet bordo , BS 12,5 125 ó³ty siarka , BS Niebieska lilia , BS ó³toszary , BS Ziemisty br¹z ,4 Przy zapotrzebowaniu na uchwyty o noœnoœci powy ej 25 ton w zamówieniu podaæ nale y po ¹dan¹ noœnoœæ stopniuj¹c j¹ nastêpuj¹co: 28, 32, 37, 42, 47, 52, 57 lub odpowiednio wy sz¹ w zale noœci od potrzeb. Przyk³ad zamówienia dla 100 szt. uchwytów PFEIFER-BS o noœnoœci 25 t. 100 sztuk uchwytów PFEIFER-BS nr katalogowy zastrzegamy prawo wprowadzenia zmian technicznych

5 PFEIFER - Pêtle linowe Systemu BS Artyku³ nr AT /2003 Systemy transportowe Pêtle linowe BS Ten produkt jest produktem nieseryjnym i wykonywany jest w krótkim czasie na zamówienie. W obszarze Systemu pêtli BS mo emy zaoferowaæ Pañstwu pêtle o noœnoœci 99 ton. W pojedynczych przypadkach wykonywaliœmy ju pêtle o noœnoœci 180 ton. Dotyczy to obszaru budownictwa mostowego. Dziêki temu mo liwe jest na szynê linii kolejowej lub nad szosê montowanie elementów prefabrykowanych bez koniecznoœci przerywania komunikacji. W trudnych i skomplikowanych przypadkach zastosowania oferujemy swoje doradztwo. Materia³: wysokowytrzyma³e liny stalowe i zaciski aluminiowe. d pêtli Nr zamówienia Nr zamówienia Typ Noœnoœæ Si³a dop. Wymiary w mm Ciê ar nie powlekana ocynkowana t kn h B b d pêtli kg/100 szt BS , BS , BS , BS , BS , BS , BS , BS , BS , BS , BS ,58 Przyk³ad zamówienia dla 16 szt. pêtli linowych PFEIFER-BS o sile dopuszczalnej 650 kn i noœnoœci 65 t: 16 sztuk pêtli linowych PFEIFER-BS nr katalogowy nie ponosimy odpowiedzialnoœci za b³êdy drukarskie 83

6 PFEIFER - Instrukcja monta u pêtli linowej Systemu BS Uwaga: W tym rozdziale znajd¹ Pañstwo tylko ogólne przyk³ady dotycz¹ce stosowania pêtli linowych jako zaczepów do transportowania betonowych prefabrykatów. Dok³adne zasady monta u zawarte s¹ w Ogólnych wprowadzeniach technicznych monta u zabetonowanych pêtli linowych Systemu BS - PFEIFER jak równie w Ogólnym wprowadzeniu technicznym stosowania zaczepów transportowych PFEIFER. Zaczep transportowy Systemu BS - PFEIFER oznakowany jest symbolem bezpieczeñstwa GS zapewniaj¹cym zgodnoœæ z normami zawartymi w Przepisach o bezpieczeñstwie stosowanych haków transportowych dla prefabrykatów betonowych. 1. Zalecenia ogólne 2. Zabudowa pêtli z zaczepem Rysunek 2 Maksymalne dzia³anie si³ na pojedyncze uchwyty Systemu BS z uwzglêdnieniem wystaj¹cym wspó³czynników dynamicznych, podnoszenia pod k¹tem etc. odpowiadaæ powinny Pêtle Systemu BS zamontowaæ nale y przepisom zawartym w Ogólnych przepisach technicznych stosowania haków zgodnie z podanymi w tab. 2 i 3 transportowych PFEIFER w ustêpie pierwszym tego katalogu oraz zgodne bêd¹ wymiarami e oraz f pokazanymi na rys. z noœnoœci¹ (= dzia³aniem dopuszczalnych si³), niewskazan¹ jest rozbie noœæ od 2 i 3, z zachowaniem minimalnych zaleconych parametrów. odleg³oœci miêdzy sob¹ oraz Stosuj¹c pêtle linowe Systemu BS zachowaæ nale y ni ej podane wartoœci takie zewnêtrzn¹ p³aszczyzn¹ œcianki jak: gruboœæ prefabrykatu, rozstawy mocowania pêtli oraz jej zag³êbienie. prefabrykatu (a, b). Zaczepy mog¹ byæ Do p³yt o wytrzyma³oœci betonu 15 i 30 N/mm 2 podnoszonych pionowo stosowaæ montowane wzglêdem œcianki mo na pêtle linowe o podobnych wymiarach gdy zapewnione jest geometryczne prefabrykatu równolegle (rys. 3) lub dopasowanie haka BS do pêtli. Dla zapewnienia dwuipó³krotnie przekraczaj¹c¹ prostopadle (rys. 4). Zale ne jest to normê bezpiecznego podnoszenia elementów cienkoœciennych do zamocowania od dopasowania do gruboœci elementu, pêtli linowej musi byæ dodatkowo wykonany i zabudowany kosz w kszta³cie któr¹ dobraæ mo na z tabeli 2 i 3. ceownika z prêtów o przekroju nie mniejszym ni zalecenia wg danych z rys. 1 i tabeli nr 1 prêty uzbrojenia prefabrykatu. Wyciête elementy g³ównego zbrojenia 2.1 Zamocowanie w szalunku musz¹ zostaæ po³¹czone oraz dopasowane do konstrukcji kosza. Dla zapobie enia przebicia wg³êbienia w prefabrykacie nale y dopasowaæ odpowiednie wymiary prêtów zbrojeniowych kosza. Zainstalowane zbrojenie dopasowane musi byæ do zag³êbienia pêtli (T) niweluj¹cego obci¹ enia dzia³aj¹ce na zewnêtrzne œciany prefabrykatu oraz 2.2 Elementy chwytaj¹ce symetryczne u³o enie pêtli wzglêdem osi kosza (B), zapobie e to szkodliwym dzia³aniom si³ punktowych na transportowany element. Za nieodpowiedni monta, wskutek którego wyst¹pi¹ wygiêcia belek podnosz¹cych, zerwanie podnoszonego elementu itp. odpowiedzialnoœæ ponosi firma instaluj¹ca uchwyty w prefabrykatach. Nale y zwracaæ szczególn¹ uwagê, aby przy monta u elementów z pêtl¹ linow¹ zag³êbion¹ b¹dÿ wystaj¹c¹ podnoszonych ukoœnie, stosowaæ haki B S 2.3 Sk³adanie gotowych prefabrykatów o wytrzyma³oœciach zalecanych jak na rysunkach 3, 4, 5 i Rysunek 1 Pêtla wystaj¹ca Pêtla zag³êbiona Noœnoœæ Zbroj. powierzchni B T B T cm cm cm cm 0,8 Q ,2 Q ,6 Q Q ,5 Q Q ,2 Q ,3 Q Q Q ,5 Q Q Q Q Z regu³y pêtle linowe z wystaj¹cym zaczepem zamocowane musz¹ byæ zgodnie z normami w szalunku od jego otwartej strony. U³o enie pêtli s¹siaduj¹cych w szalunku wymaga ich dok³adnego pasowania dla zapobie enia powstania pêcherzy przy œcianach szalunkowych. Do podnoszenia prefabrykatów z pêtlami linowymi BS o wystaj¹cym zaczepie mo na bezpoœrednio stosowaæ zawiesia, trawersy lub haki dÿwigu bez koniecznoœci u ycia haków BS (rys. 2) Elementy chwytaj¹ce (haki, liny itp.) musz¹ posiadaæ k¹t zaokr¹glenia równy przynajmniej œrednicy liny pêtli linowej. Gotowe prefabrykaty powinny byæ sk³adowane w sposób uniemo liwiaj¹cy z³amanie wystaj¹cej pêtli BS. Niepowlekane liny z których wykonane s¹ pêtle posiadaj¹ ograniczon¹ odpornoœæ na korozjê i dlatego nalê y ograniczyæ okres sk³adowania elementów na wolnym powietrzu. 2.4 Zabudowa wg³êbiona Pêtle systemu BS o stopniowanej noœnoœci 2, 4, 6.3, 10, 16 i 25 ton mog¹ byæ zabudowane we wg³êbieniu w prefabrykacie i firmowym kolorem kodu umo liwiæ dopasowanie odpowiedniego uchwytu systemu BS. Pêtla zabudowana w zag³êbieniu zamocowana jest w szalunku za pomoc¹ gumowych elementów formuj¹cych. Sposoby monta u podane s¹ w instrukcji Montowania gumowych elementów formuj¹cych (05.207). U ywaj¹c elementów formuj¹cych jednoznacznie okreœla siê g³êbokoœæ zabudowy pêtli. Minimalne odstêpy od œcian czo³owych prefabrykatu, odleg³oœci miêdzy pêtlami jak równie minimalne gruboœci prefabrykatu podane s¹ w tabelach 4 i 5. Dla zabudów równoleg³ych (rys. 5) oraz prostopad³ych (rys.6) pêtli obowi¹zuj¹ ró ne warunki odstêpu od œcian i krawêdzi prefabrykatu (tab.4 i 5) 2.4 Zakwalifikowanie pêtli do wymiany i sposób eksploatacji Pêtle linowe BS z uszkodzeniami rodzaju: - pêkniêcia splotki - zgnieceñ na d³ugoœciach swobodnych - zgnieceñ na powierzchni stykowej pêtli przy wiecej jak czterech pêkniêciach drutu - za³amañ i zapêtleñ Elementy chwytaj¹ce (haki, liny itp.) musz¹ posiadaæ k¹t zaokr¹glenia równy przynajmniej œrednicy liny pêtli linowej. Uwaga: stosuj¹c ogniwa ³añcuchowe nale y bezwzglêdnie przestrzegaæ aby ich œrednica by³a nie mniejsza ni dwukrotnoœæ œrednicy liny. Zalecana przez nas œrednica ogniwa powinna wynosiæ ok. piêciokrotnej œrednicy liny. - zastrzegamy prawo wprowadzenia zmian technicznych

7 Tabela 2 - Pêtla wystaj¹ca w zabudowie równoleg³ej do œciany czo³owej prefabrykatu Rysunek 3 βw = 15 N/mm 2 βw = 15 N/mm 2 Noœnoœæ h e f d a b d a b t mm mm mm cm cm cm cm cm cm 0, , , , , , , , , , , , , , Rysunek 4 Tabela 3 - Pêtla wystaj¹ca w zabudowie pionowej wzglêdem œciany czo³owej prefabrykatu βw = 30 N/mm 2 βw = 30 N/mm 2 Noœnoœæ h e f d a b d a b t mm mm mm cm cm cm cm cm cm 0, , , , , , , , , , , , , , , , , , , Rysunek 5 Tabela 4 - Pêtla zag³êbiona zabudowana równolegle do œciany czo³owej prefabrykatu βw = 15 N/mm 2 βw = 15 N/mm 2 Noœnoœæ h c d a b d a b t mm mm cm cm cm cm cm cm , Rysunek 6 Tabela 5 - Pêtla zag³êbiona zabudowana pionowa do œciany czo³owej prefabrykatu βw = 15 N/mm 2 βw = 15 N/mm 2 Noœnoœæ h c d a b d a b t mm mm cm cm cm cm cm cm , , , , , , , , nie ponosimy odpowiedzialnoœci za b³êdy drukarskie 85

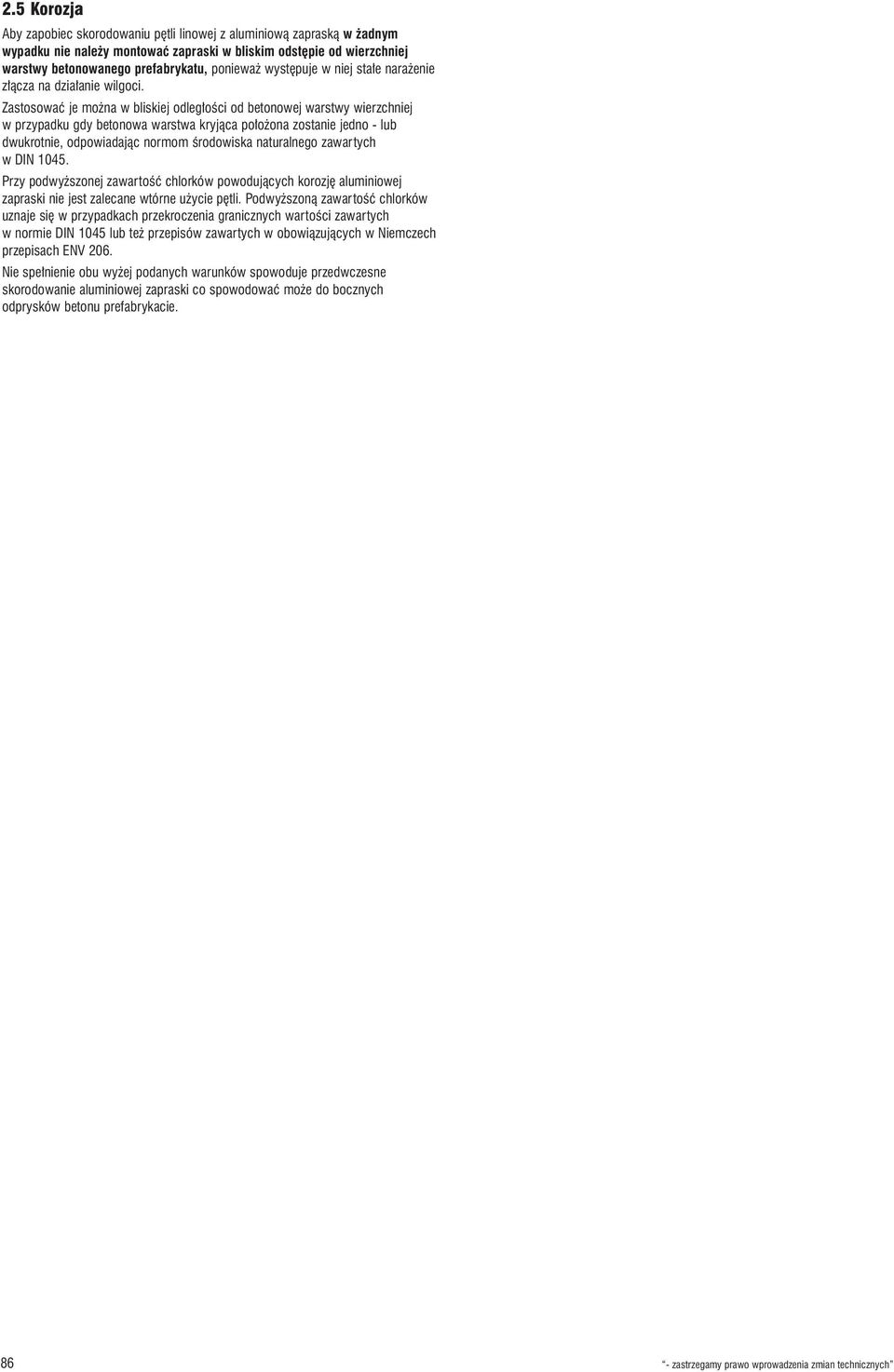

8 2.5 Korozja Aby zapobiec skorodowaniu pêtli linowej z aluminiow¹ zaprask¹ w adnym wypadku nie nale y montowaæ zapraski w bliskim odstêpie od wierzchniej warstwy betonowanego prefabrykatu, poniewa wystêpuje w niej sta³e nara enie z³¹cza na dzia³anie wilgoci. Zastosowaæ je mo na w bliskiej odleg³oœci od betonowej warstwy wierzchniej w przypadku gdy betonowa warstwa kryj¹ca po³o ona zostanie jedno - lub dwukrotnie, odpowiadaj¹c normom œrodowiska naturalnego zawartych w DIN Przy podwy szonej zawartoœæ chlorków powoduj¹cych korozjê aluminiowej zapraski nie jest zalecane wtórne u ycie pêtli. Podwy szon¹ zawartoœæ chlorków uznaje siê w przypadkach przekroczenia granicznych wartoœci zawartych w normie DIN 1045 lub te przepisów zawartych w obowi¹zuj¹cych w Niemczech przepisach ENV 206. Nie spe³nienie obu wy ej podanych warunków spowoduje przedwczesne skorodowanie aluminiowej zapraski co spowodowaæ mo e do bocznych odprysków betonu prefabrykacie zastrzegamy prawo wprowadzenia zmian technicznych

9 PFEIFER - Guma formuj¹ca BS Artyku³ nr Systemy transportowe Systemy pêtlowe BS Guma formuj¹ca BS do zamontowania uchwytu BS w zag³êbionej zabudowie w szalunku jednoczeœnie tworz¹c w betonie wg³êbienie umo liwiaj¹ce zaczepienie uchwytu BS. Gumowy element formuj¹cy rozprê a siê uszczelniaj¹c siê wokó³ pêtli. W element wbudowana jest blacha stalowa z nagwintowanym otworem umo liwiaj¹cym umocowanie w szalunku za pomoc¹ œruby mocuj¹cej. Materia³: Kauczuk - NBR czarny Nr zamówienia Kszta³t Dla typu BS Gwint Wymiary w mm Waga o noœnoœci t a b c d r kg/szt prostok¹tny BS 2 M ,0 0, prostok¹tny BS 4 M ,0 0, prostok¹tny BS 6,3 M ,0 0, owalny BS 10 M ,0 72,5 0, owalny BS 16 M ,0 82,5 1, owalny BS 25 M ,0 105,0 2,50 Przyk³ad zamówienia dla 100 szt. gumy formuj¹cej dla pêtli BS - PFEIFER o noœnoœci 10 t: 100 gum formuj¹cych BS - PFEIFER nr katalogowy nie ponosimy odpowiedzialnoœci za b³êdy drukarskie 87

10 Zalecenia do monta u gum formuj¹cych BS Uwaga: W tym rozdziale znajd¹ Pañstwo tylko ogólne przyk³ady dotycz¹ce stosowania pêtli linowych jako zaczepów do transportowania betonowych prefabrykatów. Dok³adne zasady monta u zawarte s¹ w "Ogólnych wprowadzeniach technicznych monta u zabetonowanych pêtli linowych Systemu BS - PFEIFER" jak równie w "Ogólnym wprowadzeniu technicznym stosowania zaczepów transportowych PFEIFER". Guma formuj¹ca jest czêœci¹ sk³adow¹ Systemu PFEIFER - BS, sprawdzona pod wzglêdem bezpieczeñstwa (GS), odpowiadaj¹ca "Normom bezpieczeñstwa systemu haków i transportu betonowych prefabrykatów" 1. Zastosowanie Gumy formuj¹ce s³u ¹ do zamocowania w szalunku pêtli linowej BS. Pozwalaj¹ na utworzenie w betonie nieckowatego wg³êbienia zachowuj¹c tym samym swobodny dostêp do górnej koñcówki zabetonowanej pêtli linowej (rys. 1). Umo liwia to ³atwe zamocowanie uchwytu Systemu BS do ucha zaczepu. 2. Zamontowanie w szalunku W szalunku, w jego osi pod³u nej, w zaplanowanym u³o eniu pêtli linowej BS nawierciæ otwór 11 (rys. 2). Guma formuj¹ca rozprê a siê w swej p³aszczyÿnie podzia³u uszczelniaj¹c górn¹ czêœæ zabetonowanej pêtli. Zacisk na pêtli powinien znajdowaæ siê naprzeciwko gumy formuj¹cej (rys.1). Pêtla linowa BS dodatkowo powinna byæ przymocowana drutem zbrojeniowym do g³ównej konstrukcji zbrojenia dla zapobie enia jej bocznych przemieszczeñ. Œrub¹ mocuj¹c¹ PFEIFER nr katalogowy , stosowan¹ dla wszystkich noœnoœci, guma formuj¹ca BS przymocowywana jest do szalunku. Do wkrêcenia œruby przystosowana jest nagwintowana metalowa p³ytka zatopiona w gumie formuj¹cej. Dokrêcaj¹c motylkow¹ nakrêtkê guma formuj¹ca dociskana jest do p³yty oszalowania a jej samouszczelniaj¹ce krawêdzie nie dopuszczaj¹ do zetkniêcia mleczka betonowego z koñcówk¹ pêtli linowej. Rysunek 1 Rysunek 2 Lekkie nat³uszczenie gumy formuj¹cej u³atwi jej póÿniejsze wyjêcie z betonu. 3. Demonta gumy formuj¹cej Po zwi¹zaniu betonu wykrêca siê œruby mocuj¹ce oraz demontuje p³yty szalunkowe. Gumê formuj¹c¹ wyjmuje siê przy pomocy dwóch prêtów zbrojeniowych lub podobnych w sposób pokazany na rys. 3. Ewentualne resztki betonu automatycznie zostan¹ usuniête z wg³êbienia. Pêtla gotowa jest do zaczepienia uchwytu BS. Rysunek zastrzegamy prawo wprowadzenia zmian technicznych

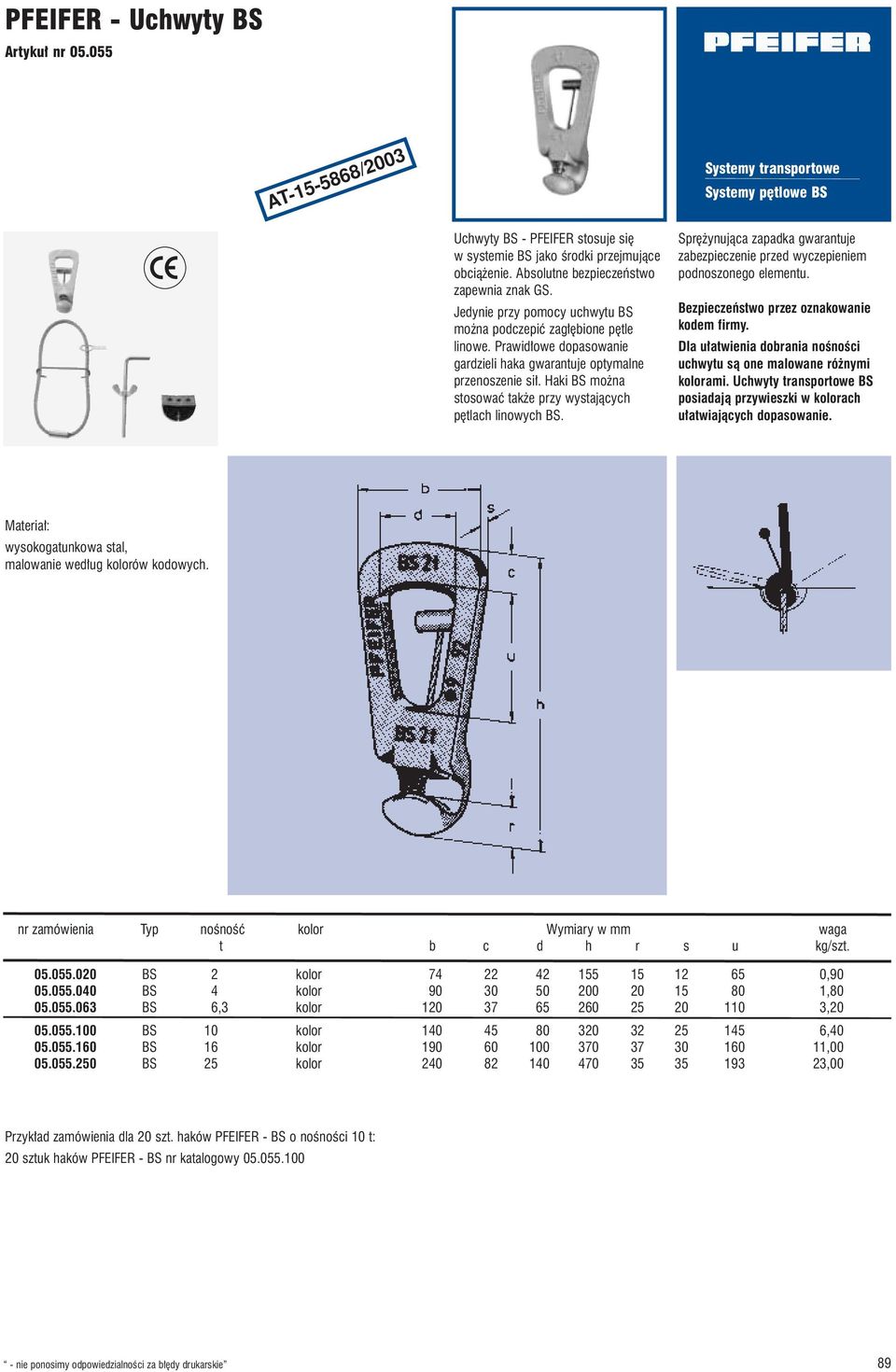

11 PFEIFER - Uchwyty BS Artyku³ nr AT /2003 Systemy transportowe Systemy pêtlowe BS Uchwyty BS - PFEIFER stosuje siê w systemie BS jako œrodki przejmuj¹ce obci¹ enie. Absolutne bezpieczeñstwo zapewnia znak GS. Jedynie przy pomocy uchwytu BS mo na podczepiæ zag³êbione pêtle linowe. Prawid³owe dopasowanie gardzieli haka gwarantuje optymalne przenoszenie si³. Haki BS mo na stosowaæ tak e przy wystaj¹cych pêtlach linowych BS. Sprê ynuj¹ca zapadka gwarantuje zabezpieczenie przed wyczepieniem podnoszonego elementu. Bezpieczeñstwo przez oznakowanie kodem firmy. Dla u³atwienia dobrania noœnoœci uchwytu s¹ one malowane ró nymi kolorami. Uchwyty transportowe BS posiadaj¹ przywieszki w kolorach u³atwiaj¹cych dopasowanie. Materia³: wysokogatunkowa stal, malowanie wed³ug kolorów kodowych. nr zamówienia Typ noœnoœæ kolor Wymiary w mm waga t b c d h r s ukg/szt BS 2 kolor , BS 4 kolor , BS 6,3 kolor , BS 10 kolor , BS 16 kolor , BS 25 kolor ,00 Przyk³ad zamówienia dla 20 szt. haków PFEIFER - BS o noœnoœci 10 t: 20 sztuk haków PFEIFER - BS nr katalogowy nie ponosimy odpowiedzialnoœci za b³êdy drukarskie 89

12 Informacje o stosowaniu uchwytów Systemu PFEIFER - BS Uwaga: W tym rozdziale znajda Pañstwo tylko ogólne przyk³ady dotycz¹ce stosowania pêtli linowych jako zaczepów do transportu betonowych prefabrykatów. Dok³adne zasady monta u zawarte s¹ w "Ogólnych wprowadzeniach technicznych monta u zabetonowanych pêtli linowych Systemu BS - PFEIFER" jak równie w "Ogólnym wprowadzeniu technicznym stosowania zaczepów transportowych PFEIFER". Haki systemu BS s¹ czêœci¹ sk³adow¹ Systemu transportowania gotowych prefabrykatów opracowanego przez firmê PFEIFER odpowiadaj¹cemu przepisom transportu gotowych elementów betonowych w Systemie zaczepów PFEIFER - BS, oznakowane symbolem bezpieczeñstwa GS. 1. Œrodki przejmuj¹ce bezpoœrednie obci¹ enie w Systemie PFEIFER - BS Wy³¹cznym podzespo³em do transportu prefabrykatów z wg³êbion¹ pêtl¹ s¹ specjalnie do tego celu skonstruowane uchwyty Systemu BS. Poprzez specjalnie wyokr¹glon¹ i dopasowan¹ do liny gardziel uchwyt nie powoduje uszkodzenia pêtli. Jego konstrukcja pozwala jednoczeœnie do podnoszenia elementów z pêtl¹ wystaj¹c¹. Konstrukcyjnie pêtle linowe BS s¹ dopasowane do uchwytów BS otrzymuj¹c znak gwarancji bezpieczeñstwa GS pod warunkiem stosowania w zestawie tylko oryginalnych podzespo³ów. Stanowczo ostrzegamy przed stosowaniem kombinacji naszych wyrobów z wyrobami innych producentów. 2. Kwalifikacja do wymiany Kompletny uchwyt BS wykonany jest ze szczególnie uszlachetnionej stali o bardzo wysokiej odpornoœci na œcieranie. Ekstremalne dopasowanie powierzchni obci¹ enia gardzieli uchwytu przy jego bardzo czêstym u ytkowaniu zredukowane jest do minimum jego wytarcie. Zu ycie gardzieli uchwytu nie mo e przekraczaæ 5% wymiaru r (rys. 1 i tabela 1). Po przekroczeniu tej wartoœci uchwyt nale y wymieniæ. Badania techniczne uchwytu pod wzglêdem starcia, pêkniêæ czy te zdeformowañ przeprowadzaæ nale y wed³ug bie ¹cych potrzeb, nie rzadziej jednak ni raz do roku. Do wykonania pomiaru wystarczaj¹ce jest u ycie suwmiarki. Wykonywanie prac spawalniczych przy uchwycie dla np. zmniejszenia jego wytarcia jest niedopuszczalne. Rysunek 1 Rysunek 2 Tabela 1 - Kwalifikacja wymiany uchwytów Noœnoœæ r r min t mm mm 2 14,7 14, ,0 19,00 6,3 25,0 23, ,0 30, ,0 35, ,0 52,00 3. Wskazówki montowania uchwytu Przy zaczepianiu elementów z zag³êbion¹ pêtl¹ linow¹ BS, mo liwe jest ich podnoszenie pod k¹tem wzglêdem u³o enia uchwytu w prefabrykacie: 30 o (rys. 2) oraz 15 o (rys. 3). Te parametry nie powinny zostaæ przekroczone. S¹ to ograniczenia dotycz¹ce podnoszenia ukoœnego, których nale y przestrzegaæ na podstawie "Ogólnych przepisów monta u". Ostre krawêdzie, pozosta³e po betonowaniu na wystaj¹cej czêœci pêtli BS stykowej z uchwytem BS usun¹æ mo na przy pomocy drobnego pilnika. Nale y jednak zwracaæ uwagê, aby w adnym wypadku nie wyst¹pi³a utrata w przekroju czyszczonego elementu. Zabezpieczaj¹ca uchwyt zapadka musi byæ konserwowana tak, aby by³a ruchoma. U ywanie uchwytu bez zapadki lub jej zablokowanie przez zanieczyszczenie jest niedopuszczalne. Uchwytu Systemu BS nie wolno w adnym wypadku stosowaæ, gdy przy podnoszeniu u³o ony bêdzie pod nieodpowiednim k¹tem i przy³o onym do krawêdzi unoszonego elementu b¹dÿ te przy zauwa eniu jego wygiêcia. 4. Oznakowanie Uchwyty systemu BS jako œrodki przenosz¹ce obci¹ enie posiadaj¹ wypuk³y opis na korpusie: Rysunek 3 - nazwa producenta (PFEIFER) - typ (BS) - noœnoœæ (np. 4t) - przekrój liny (np. 9) - rok budowy (np. 2004) - numer fabryczny (przekrój liny uwa a siê jako nr fabryczny, np. 9) 90 - zastrzegamy prawo wprowadzenia zmian technicznych

13 PFEIFER - Pêtle k¹towe do p³yt kana³owych Artyku³ nr AT /2003 Systemy transportowe Systemy pêtlowe BS Pêtle k¹towe PFEIFER przystosowane s¹ do podnoszenia i transportu betonowych p³yt kana³owych oraz podobnych elementów stropowych. Optymalne roz³o enie si³ w zakrzywionej pêtli uzyskuje siê montuj¹c w zgiêciu klamry mocuj¹cej prêt zbrojeniowy 20 mm o d³ugoœci 300 mm. Na wierzchniej stronie p³yty nale y wykonaæ wg³êbienie umo liwiaj¹ce zaczepienie haka. Materia³: lina stalowa okr¹g³o y³owa, niepowlekana lub ocynkowana, klamra mocuj¹ca - czarna blacha stalowa. nr zamówienia nr zamówienia noœnoœæ si³a dop. Wymiary w mm waga t kn b d l h kg/100 szt , , , , , , , ,3 Przyk³ad zamówienia dla 100 sztuk pêtli k¹towych PFEIFER, ocynkowanych, noœnoœæ 2,5 t 100 sztuk pêtli k¹towych PFEIFER, nr katalogowy nie ponosimy odpowiedzialnoœci za b³êdy drukarskie 91
