1 katalog BALUSTRADY SZKLANE lineal ROZWI ZANIA KONSTRUKCJI SZKLANYCH I info@linealsystem.eu I

2 balustrada liniowa model AL.01 porêcz-wymagany element systemu sz ma ma balustrada liniowa model AL.01 Opis do przekroju: - sz, pakiet szklany typu VSG ma, maskownica zewnêtrzna wykonanie z stali inox lub aluminium - ma, maskownica wewnêtrzna wykonanie jako rynna lub maskownica - porêcz, wymagana do statyki systemu Dopasuj Element: - jako opcja mo liwe jest wykonanie elementów maskuj¹cych z innego materia³u D³ugoœæ segmentu/kasety: mm Materia³: aluminium stop 6551 Maksymalne Obci¹ enie: 1,5 kn/mb Wykoñczenie segmentu: aluminium-surowe Rodzaj szk³a: hartowany laminat VSG szk³o przezierne w standardzie strona 1/12

3 model AL.01balustrada liniowa szk³o typu VSG naro nik, ³¹cznik dla 90 stopni maskownica boczna Prawa elementy AL.01 Al.01-segment aluminiowy z szk³em VSG Al.ma.inox-maskownica boczna inox/szlif Al.ma.inox.N.90-naro nik 90 stopni Al.ma. - ³¹cznik miedzy segmentem a posadzk¹ strona 2/12

4 balustrada liniowa model AL.01 od.02 od.03 od.01 od.01 - Zakoñczenie czo³a profilu od.02 - szk³o stosowane dla systemu od.03 - przyk³adowe odprowadzeie wody realizacja - balustrada liniowa strona 3/12

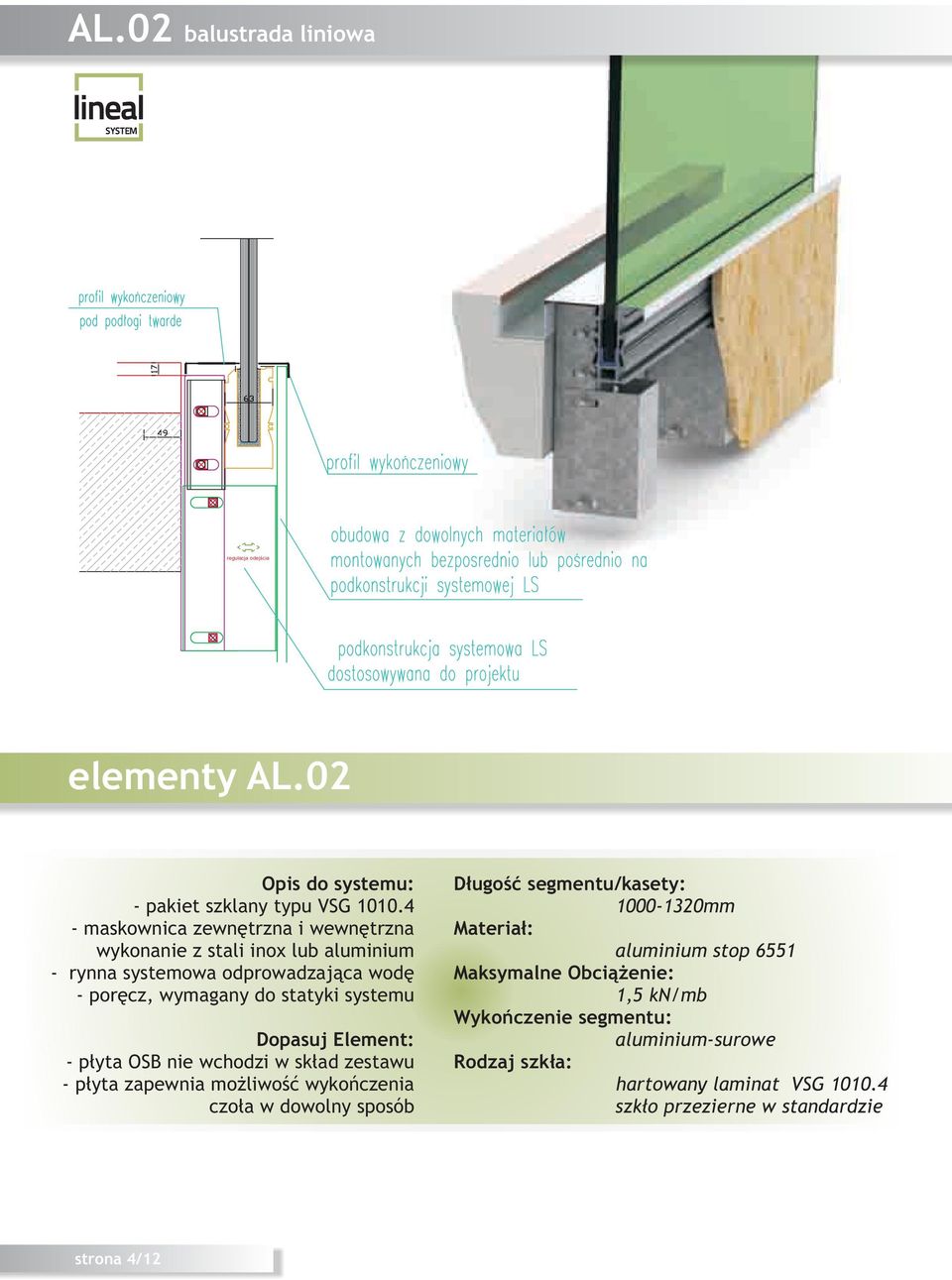

5 AL.02 balustrada liniowa regulacja odejœcia elementy AL.02 Opis do systemu: - pakiet szklany typu VSG maskownica zewnêtrzna i wewnêtrzna wykonanie z stali inox lub aluminium - rynna systemowa odprowadzaj¹ca wodê - porêcz, wymagany do statyki systemu Dopasuj Element: - p³yta OSB nie wchodzi w sk³ad zestawu - p³yta zapewnia mo liwoœæ wykoñczenia czo³a w dowolny sposób D³ugoœæ segmentu/kasety: mm Materia³: aluminium stop 6551 Maksymalne Obci¹ enie: 1,5 kn/mb Wykoñczenie segmentu: aluminium-surowe Rodzaj szk³a: hartowany laminat VSG szk³o przezierne w standardzie strona 4/12

6 balustrada liniowa model AL.02 porêcz-wymagany element systemu szk³o hartowane laminowane - dostêpne ró ne kolory p³yta OSB - wykoñczenie w ka dy dostêpny sposób, mo liwoœæ ocieplenia systemu adapter - mocowanie do ka dej krzywizny stropu wykoñczenie krawêdzi szk³a i OSB - blacha inox rynna - system odprowadzania wody strona 5/12

7 regulacja odejœcia regulacja odejœcia regulacja odejœcia LS.Railing przyk³adowe sposoby zamocowania nr.01 nr.02 nr.03 nr.04 nr.05 nr.06 nr.07 nr.08 nr.09 nr.10 strona 6/12

8 balustrada liniowa model LS.Railing balustrada liniowa i mocowana punktowo porêcze stalowe P.01 rura nak³adana na szk³o O42,4 Wymiar: Ø42,4 mm - dla pakietu VSG dla VSG 88.7 ten sam wymiar Wykoñczenie: - stal nierdzewna szczotkowana Akcesoria dodatkowe znajduj¹ siê w cenniku. ceownik naklejany na szk³o P.01 Wymiar: 27x26 mm - dla pakietu VSG dla VSG 88.4 inny wymiar Wykoñczenie: - stal nierdzewna szczotkowana Akcesoria dodatkowe znajduj¹ siê w cenniku. porêcz krêcona do szk³a P.03 Wymiar: Ø42,4 mm - dla pakietu VSG dla pakietu VSG 88.4 Wykoñczenie: - stal nierdzewna szczotkowana zacisk na szkle - punktowy P.04 Wymiar: Ø42,4 mm - dla pakietu VSG dla pakietu VSG 88.4 Wykoñczenie: - stal nierdzewna szczotkowana strona 7/12

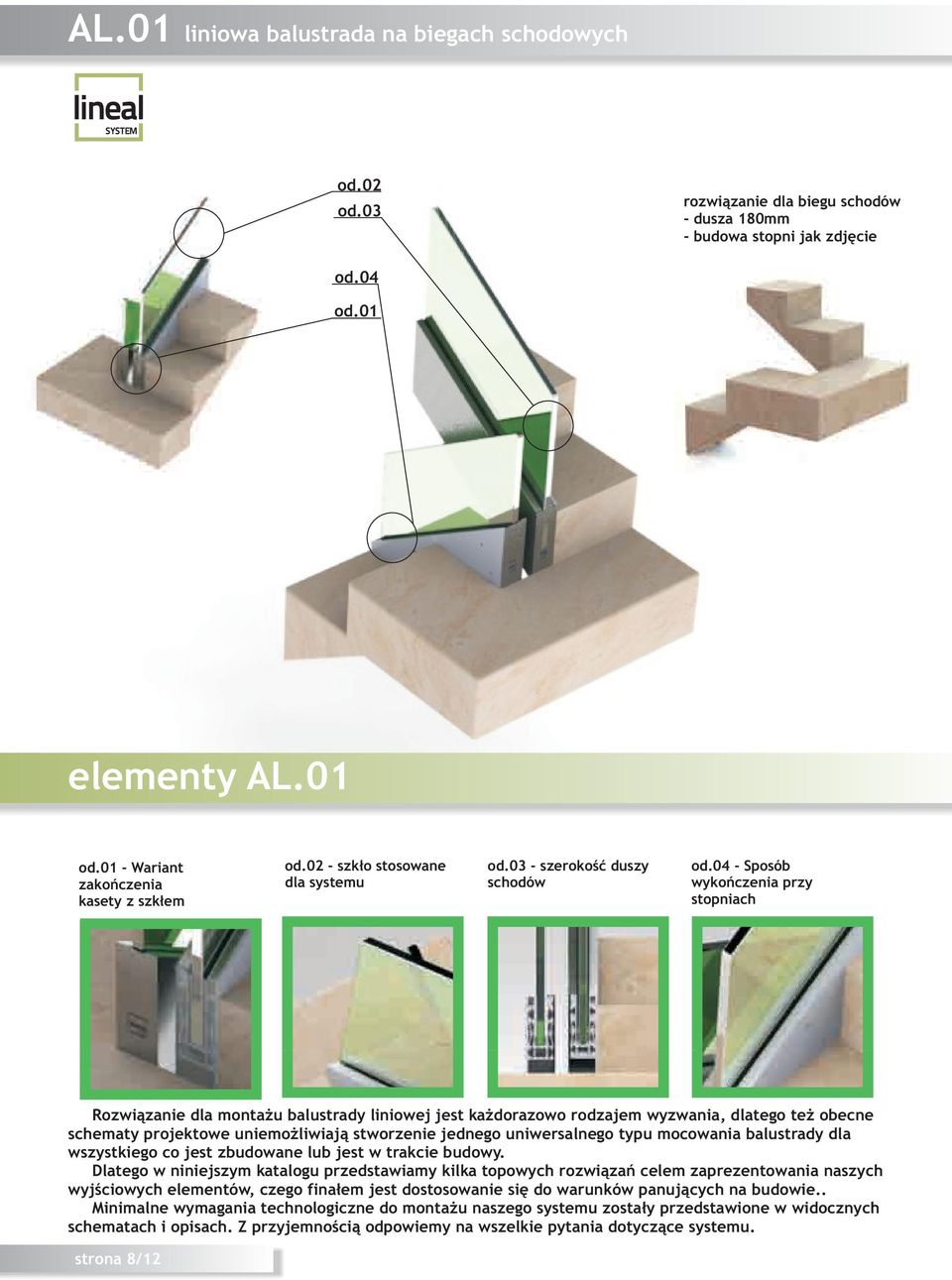

9 AL.01 liniowa balustrada na biegach schodowych od.02 od.03 rozwi¹zanie dla biegu schodów - dusza 180mm - budowa stopni jak zdjêcie od.04 od.01 elementy AL.01 od.01 - Wariant zakoñczenia kasety z szk³em od.02 - szk³o stosowane dla systemu od.03 - szerokoœæ duszy schodów od.04 - Sposób wykoñczenia przy stopniach Rozwi¹zanie dla monta u balustrady liniowej jest ka dorazowo rodzajem wyzwania, dlatego te obecne schematy projektowe uniemo liwiaj¹ stworzenie jednego uniwersalnego typu mocowania balustrady dla wszystkiego co jest zbudowane lub jest w trakcie budowy. Dlatego w niniejszym katalogu przedstawiamy kilka topowych rozwi¹zañ celem zaprezentowania naszych wyjœciowych elementów, czego fina³em jest dostosowanie siê do warunków panuj¹cych na budowie.. Minimalne wymagania technologiczne do monta u naszego systemu zosta³y przedstawione w widocznych schematach i opisach. Z przyjemnoœci¹ odpowiemy na wszelkie pytania dotycz¹ce systemu. strona 8/12

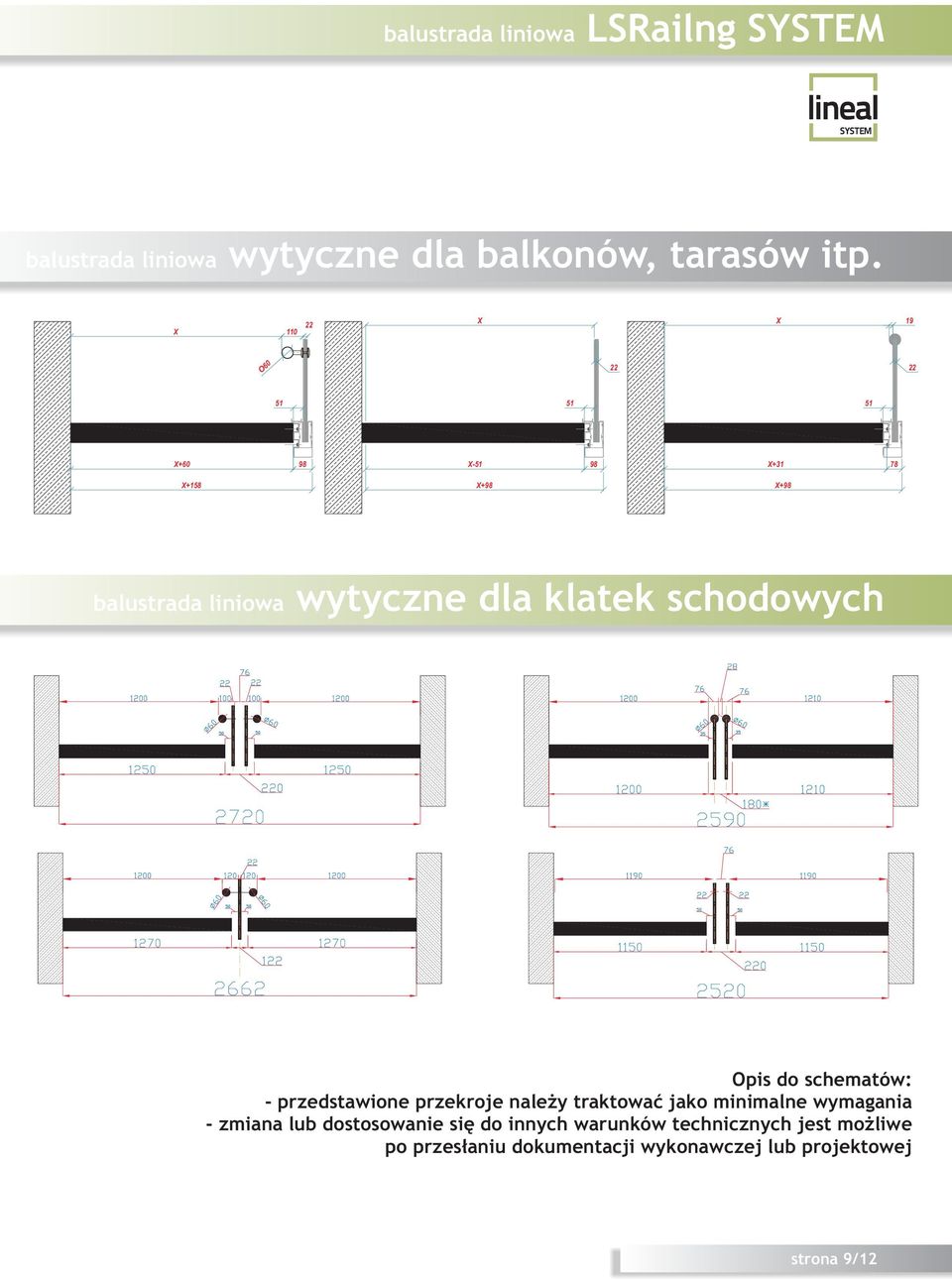

10 balustrada liniowa LSRailng SYSTEM balustrada liniowa wytyczne dla balkonów, tarasów itp. X X X 19 O X X+158 X X+98 X X+98 balustrada liniowa wytyczne dla klatek schodowych Opis do schematów: - przedstawione przekroje nale y traktowaæ jako minimalne wymagania - zmiana lub dostosowanie siê do innych warunków technicznych jest mo liwe po przes³aniu dokumentacji wykonawczej lub projektowej strona 9/12

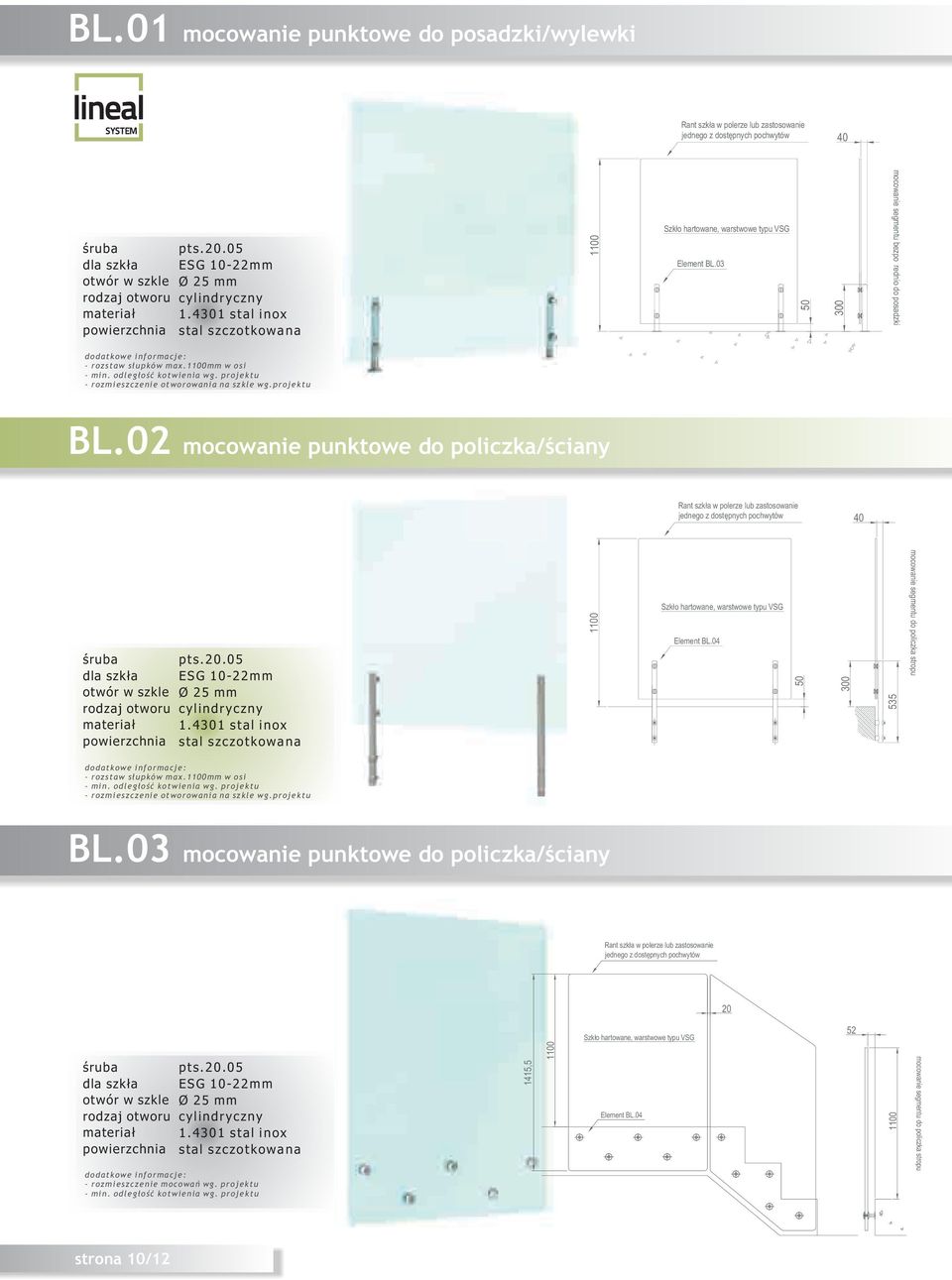

11 BL.01 mocowanie punktowe do posadzki/wylewki Rant szk³a w polerze lub zastosowanie jednego z dostêpnych pochwytów 40 œruba dla szk³a otwór w szkle rodzaj otworu materia³ powierzchnia pts ESG 10-22mm Ø 25 mm cylindryczny stal inox stal szczotkowana 1100 Szk³o hartowane, warstwowe typu VSG Element BL mocowanie segmentu bezpo rednio do posadzki dodatkowe informacje: - rozstaw s³upków max.1100mm w osi - min. odleg³oœæ kotwienia wg. projektu - rozmieszczenie otworowania na szkle wg.projektu pts BL.02 mocowanie punktowe do policzka/œciany Rant szk³a w polerze lub zastosowanie jednego z dostêpnych pochwytów 40 œruba dla szk³a otwór w szkle rodzaj otworu materia³ powierzchnia pts ESG 10-22mm Ø 25 mm cylindryczny stal inox stal szczotkowana 1100 Szk³o hartowane, warstwowe typu VSG Element BL mocowanie segmentu do policzka stropu dodatkowe informacje: - rozstaw s³upków max.1100mm w osi - min. odleg³oœæ kotwienia wg. projektu - rozmieszczenie otworowania na szkle wg.projektu BL.03 mocowanie punktowe do policzka/œciany Rant szk³a w polerze lub zastosowanie jednego z dostêpnych pochwytów 20 Szk³o hartowane, warstwowe typu VSG 52 œruba dla szk³a otwór w szkle rodzaj otworu materia³ powierzchnia pts ESG 10-22mm Ø 25 mm cylindryczny stal inox stal szczotkowana dodatkowe informacje: - rozmieszczenie mocowañ wg. projektu - min. odleg³oœæ kotwienia wg. projektu 1415, Element BL mocowanie segmentu do policzka stropu strona 10/12

12 mocowanie szk³a do s³upka okr¹g³ego BL.04 Porêcz okr¹g³a o œrednicy O42,4mm O42, Szk³o hartowane, warstwowe typu VSG S³upek mocuj¹cy typu BL œruba dla szk³a otwór w szkle rodzaj otworu materia³ powierzchnia pts r ESG 8-12mm Ø 18 mm cylindryczny stal inox stal szczotkowana dodatkowe informacje: - rozstaw s³upków max.1000mm w osi - min. odleg³oœæ kotwienia wg. projektu - rozmieszczenie otworowania na szkle wg.projektu mocowanie szk³a do s³upka okr¹g³ego BL.05 Porêcz okr¹g³a o œrednicy O42,4mm O42, Szk³o hartowane, warstwowe typu VSG S³upek mocuj¹cy typu BL œruba dla szk³a otwór w szkle rodzaj otworu materia³ powierzchnia pts r ESG 8-12mm Ø 18 mm cylindryczny stal inox stal szczotkowana dodatkowe informacje: - rozstaw s³upków max.1000mm w osi - min. odleg³oœæ kotwienia wg. projektu - rozmieszczenie otworowania na szkle wg.projektu mocowanie szk³a do s³upka okr¹g³ego BL.06 Porêcz okr¹g³a o œrednicy O42,4mm Szk³o bezpieczne laminowane 1100 S³upek mocuj¹cy typu BL.12 mocowanie segmentu bezpoœrednio do posadzki œruba dla szk³a otwór w szkle rodzaj otworu materia³ powierzchnia dodatkowe oznaczenia: pts r ESG 8-12mm Ø 18 mm cylindryczny stal inox stal szczotkowana strona 11/12

13 BL.03 mocowanie punktowe do policzka/œciany pts pts œruba dla szk³a otwór w szkle rodzaj otworu materia³ powierzchnia -- ESG 10-22mm Ø 25 mm cylindryczny stal inox stal szczotkowana dodatkowe informacje: - rozmieszczenie mocowañ wg. projektu - min. odleg³oœæ kotwienia wg. projektu Mocowanie punktowe szk³a do policzka, stropu biegu schodów lub konstrukcji stalowej. Jest to najpopularniejszy system mocowania balustrad szklanych, ró norodnoœæ mocowañ pozwala nam zastosowaæ rotule podstawowe okr¹g³e jak i kwadratowe. strona 12/12 realizacja z zastosowaniem mocowania

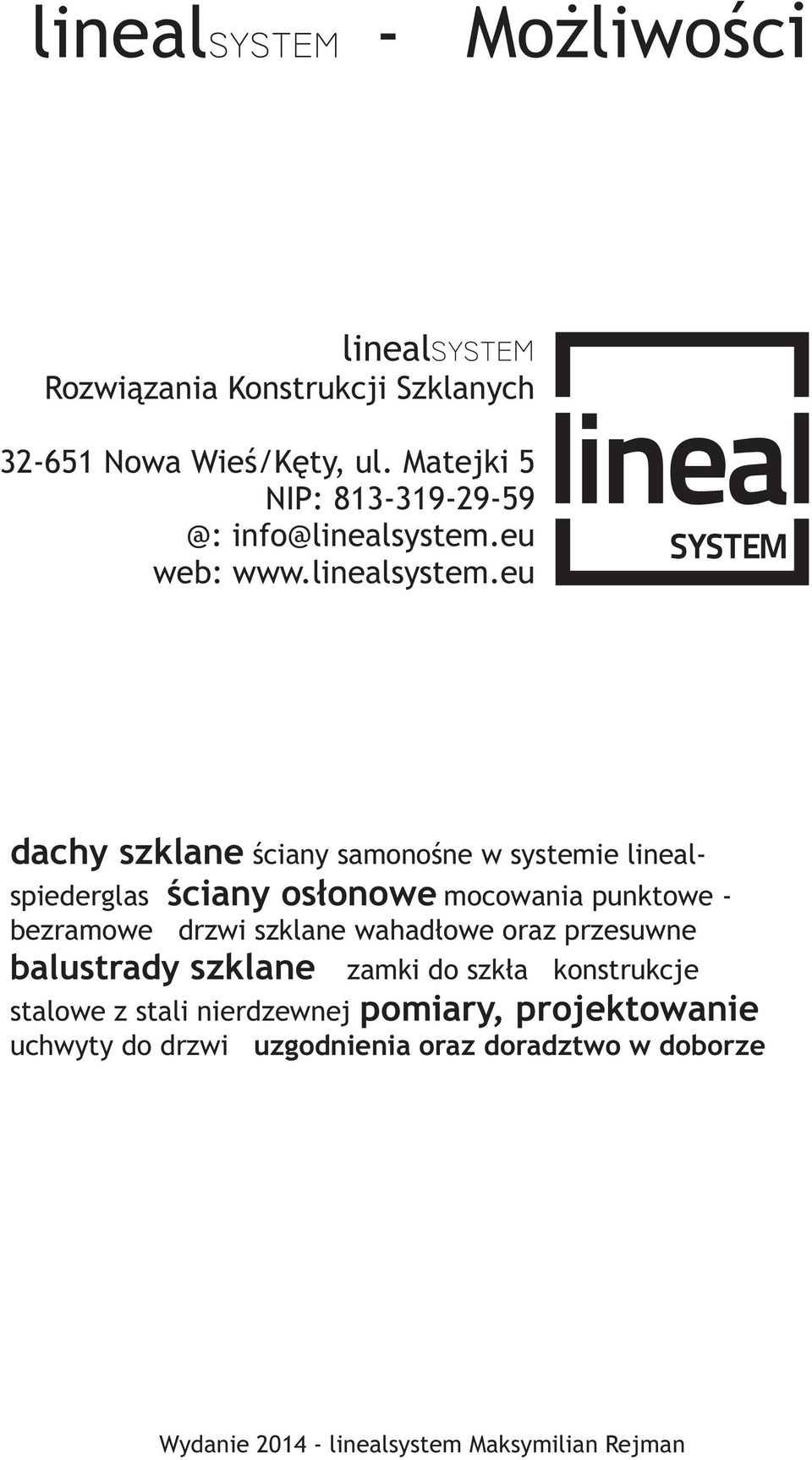

14 lineal - Mo liwoœci lineal Rozwi¹zania Konstrukcji Szklanych Nowa Wieœ/Kêty, ul. Matejki 5 NIP: info@linealsystem.eu web: dachy szklane œciany samonoœne w systemie linealspiederglas œciany os³onowe mocowania punktowe - bezramowe drzwi szklane wahad³owe oraz przesuwne balustrady szklane zamki do szk³a konstrukcje stalowe z stali nierdzewnej pomiary, projektowanie uchwyty do drzwi uzgodnienia oraz doradztwo w doborze Wydanie linealsystem Maksymilian Rejman
