1 na ch jezdnych typu KNJ na ch sta³ych typu KNS Bramy przemys³owe zwijane Aluprof BPR - na ch jezdnych typu KNJ - na ch sta³ych typu KNS - 1 -

2 na ch jezdnych typu KNJ na ch sta³ych typu KNS Brama przemys³owa na konsoli jezdnej typu KNJ rysunki pomiarowe: Rysunki bramy z silnikiem po lewej stronie - L Wszystkie wymiary podane s¹ w [mm] Rys. nr 1 Rys. nr rozstaw konsoli = S si³ownik d³ugoœæ prowadnicy = H min. 680 prowadnica Rys. nr 3 min. 440 min. 280 si³ownik L profil PE 100 R Sposób przeprowadzenia pomiaru: 1) Nale y zmierzyæ: - szerokoœæ S0 w œwietle oœcie y (sprawdziæ pion). - wysokoœæ H0 w œwietle oœcie y (sprawdziæ poziom). 2) Nale y sprawdziæ: - czy spe³nione s¹ minimalne warunki zabudowy przedstawione na rysunku powy ej. 3) Uwaga: - przed z³o eniem zamówienia prosimy zapoznaæ siê z warunkami wbudowania; - w wypadku nietypowych warunków zabudowy, prosimy o przes³anie dodatkowego szkicu z naniesionymi wymiarami; - zaleca siê, aby pomiar i monta bramy zosta³ przeprowadzony przez wyspecjalizowane firmy; - w zale noœci od potrzeb oraz warunków zabudowy silnik mo na zamontowaæ z prawej (R) lub lewej (L) strony bramy

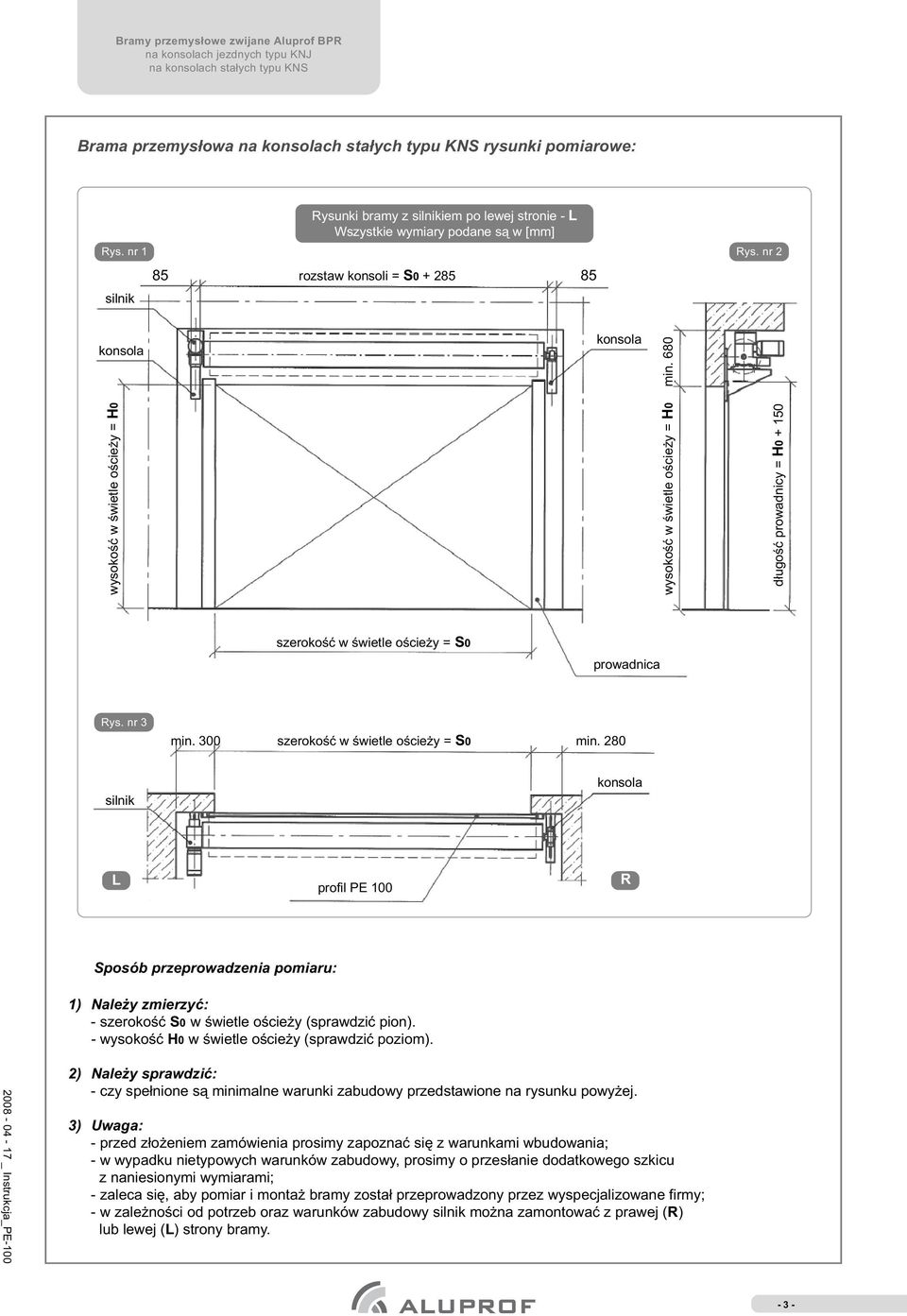

3 na ch jezdnych typu KNJ na ch sta³ych typu KNS Brama przemys³owa na ch sta³ych typu KNS rysunki pomiarowe: silnik Rysunki bramy z silnikiem po lewej stronie - L Wszystkie wymiary podane s¹ w [mm] Rys. nr 1 Rys. nr 2 85 rozstaw konsoli = S min. 680 d³ugoœæ prowadnicy = H prowadnica Rys. nr 3 min. 300 min. 280 silnik L profil PE 100 R Sposób przeprowadzenia pomiaru: 1) Nale y zmierzyæ: - szerokoœæ S0 w œwietle oœcie y (sprawdziæ pion). - wysokoœæ H0 w œwietle oœcie y (sprawdziæ poziom). 2) Nale y sprawdziæ: - czy spe³nione s¹ minimalne warunki zabudowy przedstawione na rysunku powy ej. 3) Uwaga: - przed z³o eniem zamówienia prosimy zapoznaæ siê z warunkami wbudowania; - w wypadku nietypowych warunków zabudowy, prosimy o przes³anie dodatkowego szkicu z naniesionymi wymiarami; - zaleca siê, aby pomiar i monta bramy zosta³ przeprowadzony przez wyspecjalizowane firmy; - w zale noœci od potrzeb oraz warunków zabudowy silnik mo na zamontowaæ z prawej (R) lub lewej (L) strony bramy

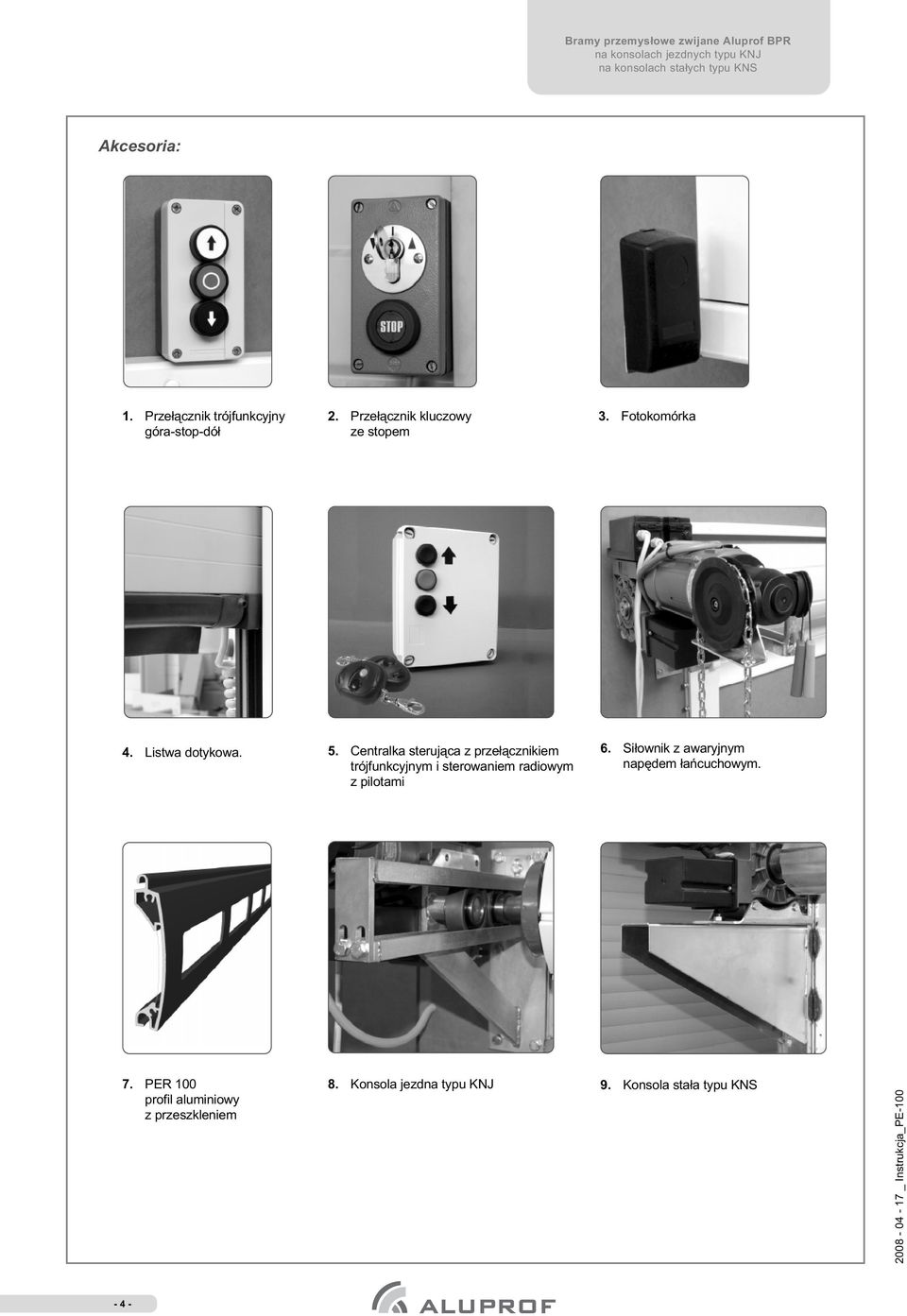

4 na ch jezdnych typu KNJ na ch sta³ych typu KNS Akcesoria: 1. Prze³¹cznik trójfunkcyjny góra-stop-dó³ 2. Prze³¹cznik kluczowy ze stopem 3. Fotokomórka 4. Listwa dotykowa. 5. Centralka steruj¹ca z prze³¹cznikiem trójfunkcyjnym i sterowaniem radiowym z pilotami 6. Si³ownik z awaryjnym napêdem ³añcuchowym. 7. PER 100 profil aluminiowy z przeszkleniem 8. Konsola jezdna typu KNJ 9. Konsola sta³a typu KNS - 4 -

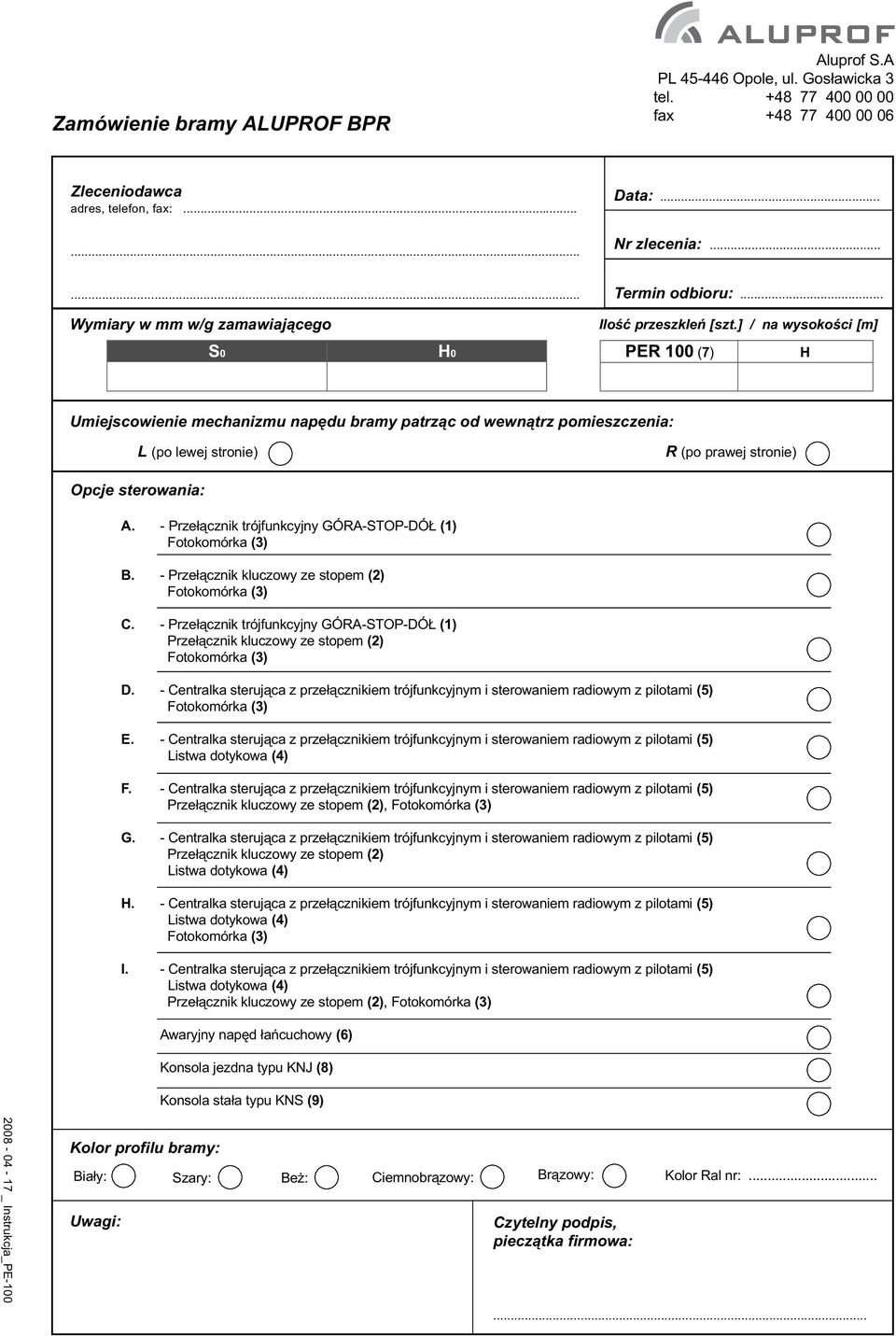

5 na ch jezdnych typu KNJ na ch sta³ych typu KNS Zamówienie bramy ALUPROF BPR Aluprof S.A PL Opole, ul. Gos³awicka 3 tel fax Zleceniodawca adres, telefon, fax:... Data: Nr zlecenia: Wymiary w mm w/g zamawiaj¹cego Termin odbioru:... Iloœæ przeszkleñ [szt.] / na wysokoœci [m] S0 H0 PER 100 (7) H Umiejscowienie mechanizmu napêdu bramy patrz¹c od wewn¹trz pomieszczenia: L (po lewej stronie) R (po prawej stronie) Opcje sterowania: A. - Prze³¹cznik trójfunkcyjny GÓRA-STOP-DÓ (1) B. - Prze³¹cznik kluczowy ze stopem (2) C. - Prze³¹cznik trójfunkcyjny GÓRA-STOP-DÓ (1) Prze³¹cznik kluczowy ze stopem (2) D. - Centralka steruj¹ca z prze³¹cznikiem trójfunkcyjnym i sterowaniem radiowym z pilotami (5) E. - Centralka steruj¹ca z prze³¹cznikiem trójfunkcyjnym i sterowaniem radiowym z pilotami (5) F. - Centralka steruj¹ca z prze³¹cznikiem trójfunkcyjnym i sterowaniem radiowym z pilotami (5) Prze³¹cznik kluczowy ze stopem (2), G. - Centralka steruj¹ca z prze³¹cznikiem trójfunkcyjnym i sterowaniem radiowym z pilotami (5) Prze³¹cznik kluczowy ze stopem (2) H. - Centralka steruj¹ca z prze³¹cznikiem trójfunkcyjnym i sterowaniem radiowym z pilotami (5) I. - Centralka steruj¹ca z prze³¹cznikiem trójfunkcyjnym i sterowaniem radiowym z pilotami (5) Prze³¹cznik kluczowy ze stopem (2), Awaryjny napêd ³añcuchowy (6) Konsola jezdna typu KNJ (8) Konsola sta³a typu KNS (9) Kolor profilu bramy: Bia³y: Szary: Be : Ciemnobr¹zowy: Br¹zowy: Kolor Ral nr:... Uwagi: Czytelny podpis, piecz¹tka firmowa:

6 Brama ALUPROF BPR na ch jezdnych typu KNJ Bramy przemys³owe zwijane aluzjowe na ALUPROF ch sta³ych BPR typu s¹ bramami KNS zewnêtrznymi, które s¹ usytuowane za otworem budowlanym wewn¹trz obiektu. Mo na je zastosowaæ równie jako bramy wewnêtrzne. Standardowo wyposa one s¹ w napêd elektromechaniczny z awaryjnym napêdem rêcznym z zabezpieczeniem przeciw spadkowym oraz przeciw przygnieceniu pancerzem bramy (fotokomórka). Opcja sterowania bramy, w zale noœci od wymagañ u ytkownika - za dodatkow¹ op³at¹. Przeznaczenie, zakres stosowania Bramy ALUPROF BPR przeznaczone s¹ do zabudowy otworów w budynkach przemys³owych, magazynowych i handlowo - us³ugowych. Bramy ALUPROF BPR powinny pracowaæ w zakresie temperatur otoczenia od -25 C do +65 C. Bramy nale y stosowaæ do pomieszczeñ o temperaturze nie ni szej ni 8 C. Warunkiem zastosowania bramy przemys³owej zwijanej aluzjowej jest zapewnienie odpowiedniej przestrzeni monta owej. Wymiary wymaganej przestrzeni monta owej przedstawiono w mm na rysunkach nr: 1, 2, 3. Warunki wbudowania Bramy ALUPROF BPR powinny byæ osadzane w murach o stabilnej konstrukcji z pe³nej ceg³y, betonu lub elementów stalowych. Osadzanie w murach wykonanych z ceg³y dziurawki lub bloków gazobetonowych tylko po konsultacji z projektantem budowlanym. Elementy bramy mocowane s¹ w jednej p³aszczyÿnie, nale y zwróciæ uwag¹ na zachowanie pionu p³aszczyzny œciany Kurtyna bramy z profilu aluminiowego extrudowannego PE 100 i PER 100 profil z przeszkleniem PE 100 i PER 100 s¹ to profile wyj¹tkowo wytrzyma³e, o bardzo dobrych walorach zabezpieczaj¹cych. Kszta³t oraz gruboœæ œcianek zosta³y tak dobrane, aby zbudowana z nich kurtyna by³a stabilna i odporna na dzia³anie mechaniczne. Ponadto zalet¹ PE 100 i PER 100 jest du a trwa³oœæ i stosunkowo niewielka masa. Profile powlekane s¹ farbami proszkowymi powsta³ymi na bazie ywic poliestrowych. Pow³oki proszkowe skutecznie zabezpieczaj¹ profil przed szkodliwym wp³ywem czynników atmosferycznych. Charakteryzuj¹ siê przy tym bardzo dobr¹ trwa³oœci¹ kolorów. Kurtyny dostêpne w czterech podstawowych kolorach (bia³y, szary, ciemny br¹z, br¹z) oraz na specjalne zamówienie wed³ug tabeli RAL. Podstawowe parametry bramy ALUPROF BPR Aluprof S.A PL Opole, ul. Gos³awicka 3 maksymalna wysokoœæ bramy 5000 mm maksymalna szerokoœæ bramy 7000 mm maksymalna powierzchnia bramy 31,5 m 2 klasa odpornoœci na napór wiatru wg. PN-EN 12424: przy szerokoœci bramy 7000 mm klasa 2 - przy szerokoœci bramy 6500 mm klasa 3 - przy szerokoœci bramy 5500 mm klasa 4 klasa odpornoœci na przenikanie wody wg. PN-EN 12425:2002 klasa 1 klasa odpornoœci na przepuszczalnoœæ powietrza wg. PN-EN 12426:2002 klasa 2 napiêcie zasilaj¹ce 3 x 400V/50Hz PE stopieñ ochrony napêdu IP 54 masa metra kwadratowego profilu PE ,2 kg masa metra kwadratowego profilu PER ,8 kg tel fax aluprof@aluprof.eu _Instrukcja_PE
