KLAPY PRZECIWPOŻAROWE prostokątne typ V370 kołowe typ RK370 typ RK370M typ RK150

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "KLAPY PRZECIWPOŻAROWE prostokątne typ V370 kołowe typ RK370 typ RK370M typ RK150"

Transkrypt

1 KLAPY PRZECIWPOŻAROWE prostokątne typ V370 kołowe typ RK370 typ RK370M typ RK150 ELEMENTY WYPOSAŻENIA INSTALACJI WENTYLACJI I KLIMATYZACJI w klasie odporności ogniowej EIS 120

2 SPIS TREŚCI 1. ZASTOSOWANIE TYPY WYKONYWANYCH PRZEZ FRAPOL PRZECIWPOŻAROWYCH KLAP ODCINAJĄCYCH WARIANTY WYKONANIA I. Klapy typu V370 (o przekroju prostokątnym) II. Klapy typu RK370 (o przekroju kołowym) III. Klapy typu RK370M (o przekroju kołowym) IV. Klapy typu RK150 (o przekroju kołowym) OGÓLNE ZASADY DOTYCZĄCE MONTAŻU KLAP PRZECIWPOŻAROWYCH WYMAGANIA DOTYCZĄCE WIELKOŚCI I KSZTAŁTU OTWORÓW DO MONTAŻU KLAP PRZECIWPOŻAROWYCH W ZALEŻNOŚCI OD RODZAJU ŚCIANY WARIANTY ZABUDOWY KLAP PRZECIWPOŻAROWYCH SCHEMATY IDEOWE INSTALACJI ELEKTRYCZNEJ PRZYKŁADOWE UKŁADY POŁĄCZEŃ KLAP PRZECIWPOŻAROWYCH W UKŁADACH STEROWANIA SYGNALIZACJI DANE TECHNICZNE SIŁOWNIKÓW ORAZ ELEKTROMAGNESU SPOSÓB OZNACZANIA KLAP PRZECIWPOŻAROWYCH PRZY ZAMAWIANIU WOLNY PRZEKRÓJ I WIELKOŚĆ WSKAŹNIKA F OPORY PRZEPŁYWU I POZIOM MOCY AKUSTYCZNEJ ORIENTACYJNE CIĘŻARY KLAP WYKAZ POSIADANYCH ATESTÓW HIGIENICZNYCH, APROBAT TECHNICZNYCH I CERTYFIKATÓW ZGODNOŚCI

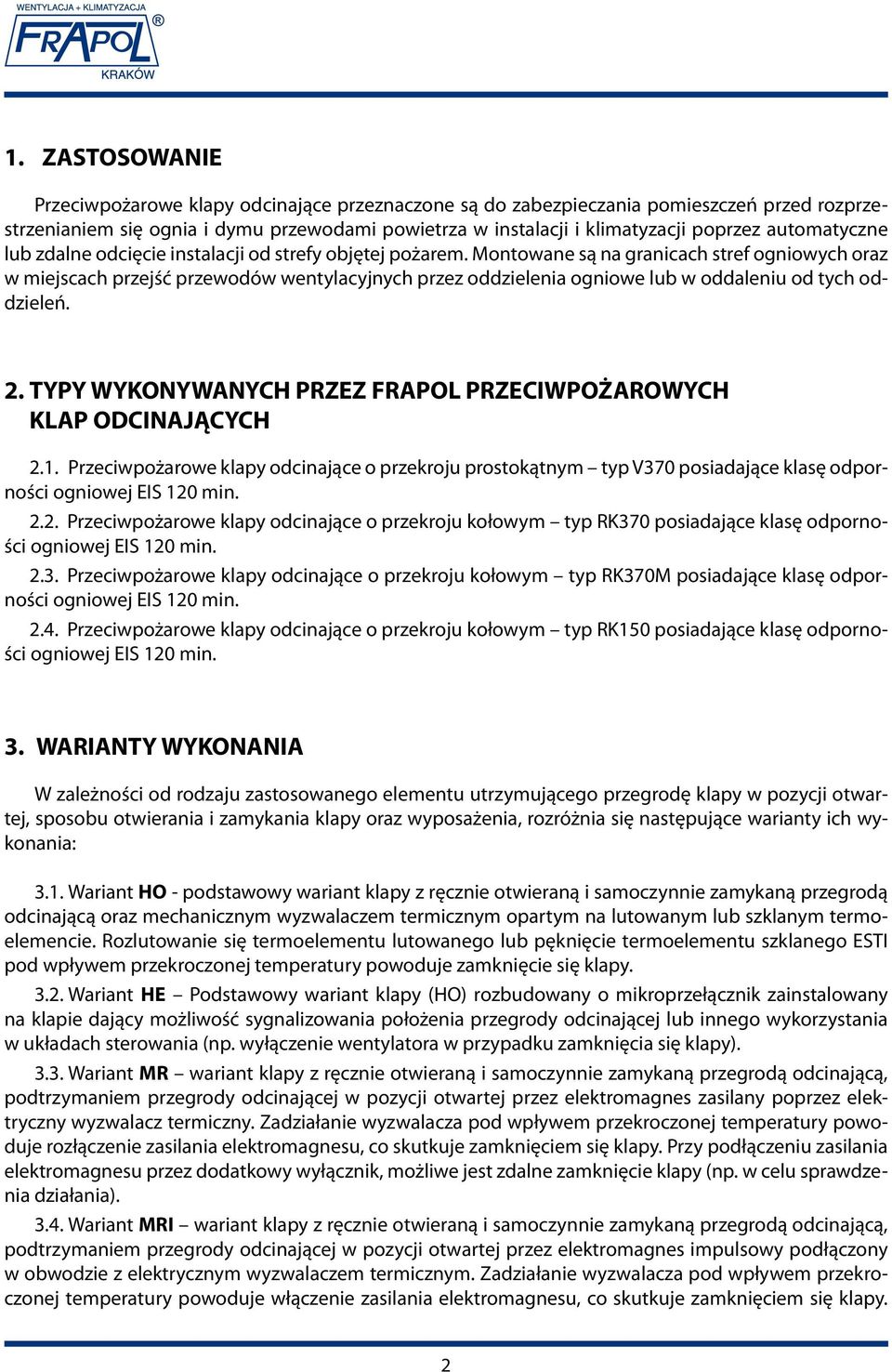

3 1. ZASTOSOWANIE Przeciwpożarowe klapy odcinające przeznaczone są do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu przewodami powietrza w instalacji i klimatyzacji poprzez automatyczne lub zdalne odcięcie instalacji od strefy objętej pożarem. Montowane są na granicach stref ogniowych oraz w miejscach przejść przewodów wentylacyjnych przez oddzielenia ogniowe lub w oddaleniu od tych oddzieleń. 2. TYPY WYKONYWANYCH PRZEZ FRAPOL PRZECIWPOŻAROWYCH KLAP ODCINAJĄCYCH 2.1. Przeciwpożarowe klapy odcinające o przekroju prostokątnym typ V370 posiadające klasę odporności ogniowej EIS 120 min Przeciwpożarowe klapy odcinające o przekroju kołowym typ RK370 posiadające klasę odporności ogniowej EIS 120 min Przeciwpożarowe klapy odcinające o przekroju kołowym typ RK370M posiadające klasę odporności ogniowej EIS 120 min Przeciwpożarowe klapy odcinające o przekroju kołowym typ RK150 posiadające klasę odporności ogniowej EIS 120 min. 3. WARIANTY WYKONANIA W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w pozycji otwartej, sposobu otwierania i zamykania klapy oraz wyposażenia, rozróżnia się następujące warianty ich wykonania: 3.1. Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na lutowanym lub szklanym termoelemencie. Rozlutowanie się termoelementu lutowanego lub pęknięcie termoelementu szklanego ESTI pod wpływem przekroczonej temperatury powoduje zamknięcie się klapy Wariant HE Podstawowy wariant klapy (HO) rozbudowany o mikroprzełącznik zainstalowany na klapie dający możliwość sygnalizowania położenia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy) Wariant MR wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą, podtrzymaniem przegrody odcinającej w pozycji otwartej przez elektromagnes zasilany poprzez elektryczny wyzwalacz termiczny. Zadziałanie wyzwalacza pod wpływem przekroczonej temperatury powoduje rozłączenie zasilania elektromagnesu, co skutkuje zamknięciem się klapy. Przy podłączeniu zasilania elektromagnesu przez dodatkowy wyłącznik, możliwe jest zdalne zamknięcie klapy (np. w celu sprawdzenia działania) Wariant MRI wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą, podtrzymaniem przegrody odcinającej w pozycji otwartej przez elektromagnes impulsowy podłączony w obwodzie z elektrycznym wyzwalaczem termicznym. Zadziałanie wyzwalacza pod wpływem przekroczonej temperatury powoduje włączenie zasilania elektromagnesu, co skutkuje zamknięciem się klapy. 2

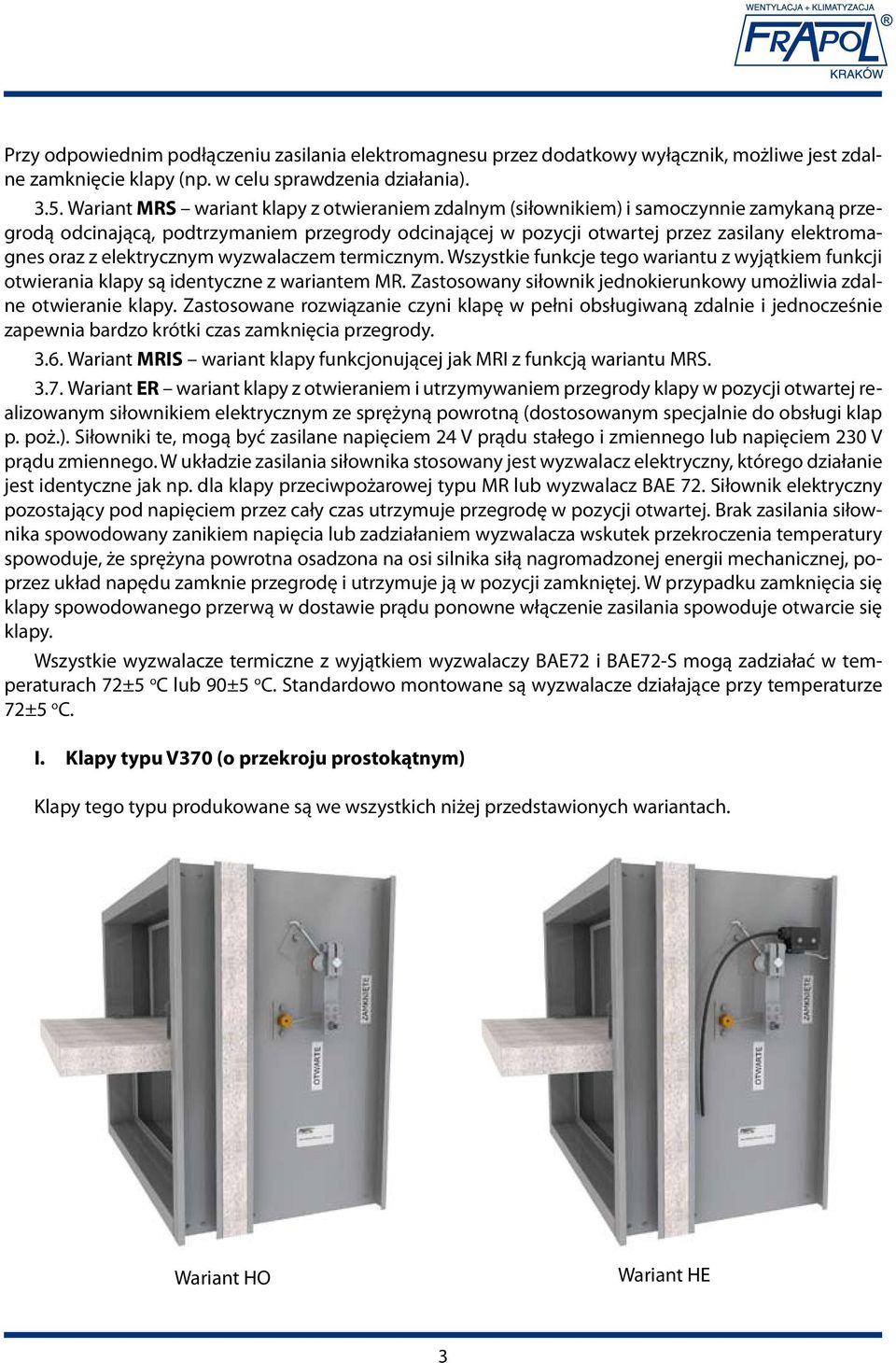

4 Przy odpowiednim podłączeniu zasilania elektromagnesu przez dodatkowy wyłącznik, możliwe jest zdalne zamknięcie klapy (np. w celu sprawdzenia działania) Wariant MRS wariant klapy z otwieraniem zdalnym (siłownikiem) i samoczynnie zamykaną przegrodą odcinającą, podtrzymaniem przegrody odcinającej w pozycji otwartej przez zasilany elektromagnes oraz z elektrycznym wyzwalaczem termicznym. Wszystkie funkcje tego wariantu z wyjątkiem funkcji otwierania klapy są identyczne z wariantem MR. Zastosowany siłownik jednokierunkowy umożliwia zdalne otwieranie klapy. Zastosowane rozwiązanie czyni klapę w pełni obsługiwaną zdalnie i jednocześnie zapewnia bardzo krótki czas zamknięcia przegrody Wariant MRIS wariant klapy funkcjonującej jak MRI z funkcją wariantu MRS Wariant ER wariant klapy z otwieraniem i utrzymywaniem przegrody klapy w pozycji otwartej realizowanym siłownikiem elektrycznym ze sprężyną powrotną (dostosowanym specjalnie do obsługi klap p. poż.). Siłowniki te, mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. W układzie zasilania siłownika stosowany jest wyzwalacz elektryczny, którego działanie jest identyczne jak np. dla klapy przeciwpożarowej typu MR lub wyzwalacz BAE 72. Siłownik elektryczny pozostający pod napięciem przez cały czas utrzymuje przegrodę w pozycji otwartej. Brak zasilania siłownika spowodowany zanikiem napięcia lub zadziałaniem wyzwalacza wskutek przekroczenia temperatury spowoduje, że sprężyna powrotna osadzona na osi silnika siłą nagromadzonej energii mechanicznej, poprzez układ napędu zamknie przegrodę i utrzymuje ją w pozycji zamkniętej. W przypadku zamknięcia się klapy spowodowanego przerwą w dostawie prądu ponowne włączenie zasilania spowoduje otwarcie się klapy. Wszystkie wyzwalacze termiczne z wyjątkiem wyzwalaczy BAE72 i BAE72-S mogą zadziałać w temperaturach 72±5 o C lub 90±5 o C. Standardowo montowane są wyzwalacze działające przy temperaturze 72±5 o C. I. Klapy typu V370 (o przekroju prostokątnym) Klapy tego typu produkowane są we wszystkich niżej przedstawionych wariantach. Wariant HO Wariant HE 3

5 Wariant MR lub MRI (230V lub 24V) Wariant MR lub MRI (230V lub 24V) dla klap ze sprężyną z drutu Ø4 mm Wariant MRS lub MRIS (230V) Wariant MRS lub MRIS (230V lub 24V) dla klap ze sprężyną z drutu Ø4 mm 4

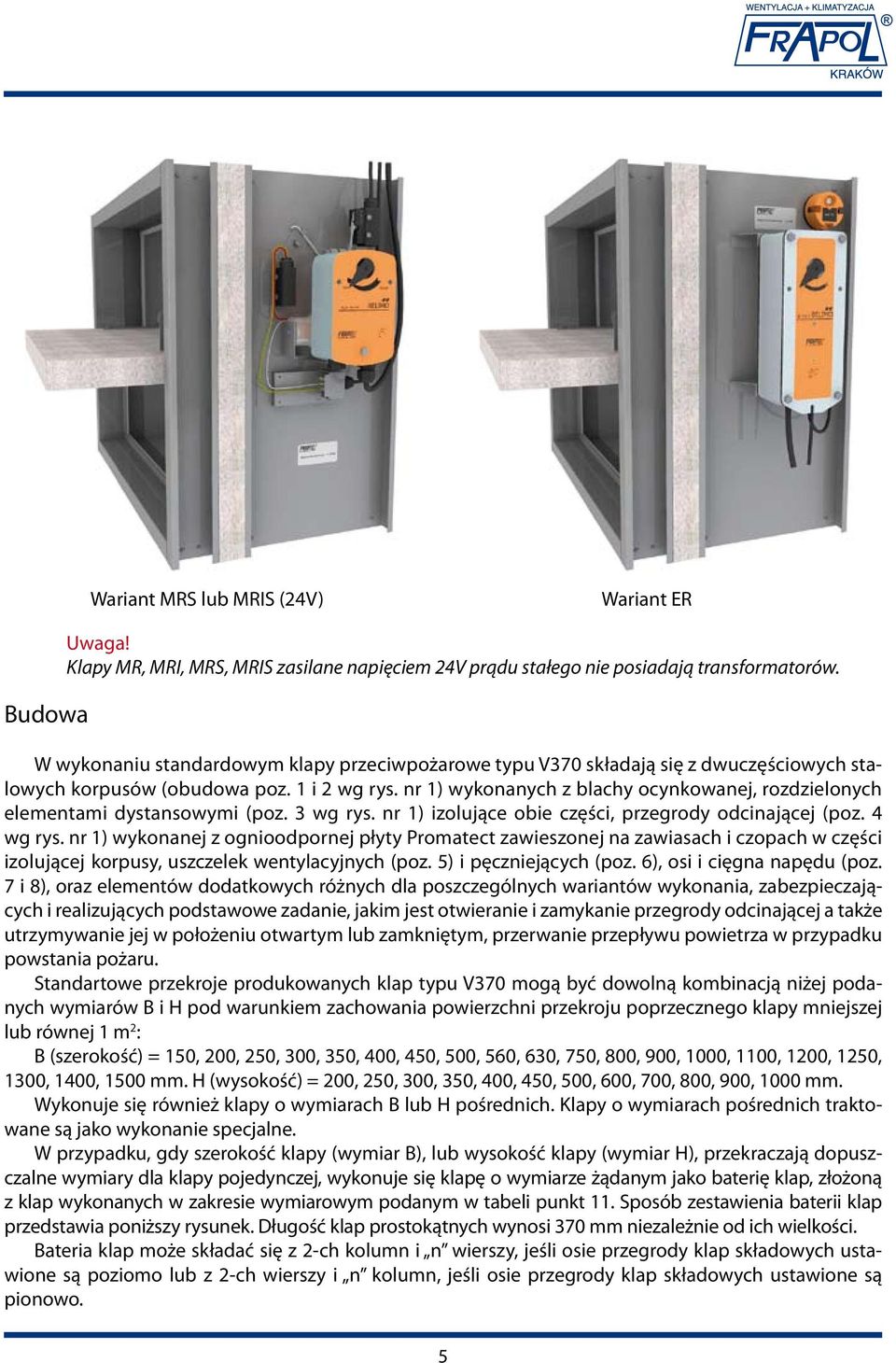

6 Wariant MRS lub MRIS (24V) Wariant ER Budowa Uwaga! Klapy MR, MRI, MRS, MRIS zasilane napięciem 24V prądu stałego nie posiadają transformatorów. W wykonaniu standardowym klapy przeciwpożarowe typu V370 składają się z dwuczęściowych stalowych korpusów (obudowa poz. 1 i 2 wg rys. nr 1) wykonanych z blachy ocynkowanej, rozdzielonych elementami dystansowymi (poz. 3 wg rys. nr 1) izolujące obie części, przegrody odcinającej (poz. 4 wg rys. nr 1) wykonanej z ognioodpornej płyty Promatect zawieszonej na zawiasach i czopach w części izolującej korpusy, uszczelek wentylacyjnych (poz. 5) i pęczniejących (poz. 6), osi i cięgna napędu (poz. 7 i 8), oraz elementów dodatkowych różnych dla poszczególnych wariantów wykonania, zabezpieczających i realizujących podstawowe zadanie, jakim jest otwieranie i zamykanie przegrody odcinającej a także utrzymywanie jej w położeniu otwartym lub zamkniętym, przerwanie przepływu powietrza w przypadku powstania pożaru. Standartowe przekroje produkowanych klap typu V370 mogą być dowolną kombinacją niżej podanych wymiarów B i H pod warunkiem zachowania powierzchni przekroju poprzecznego klapy mniejszej lub równej 1 m 2 : B (szerokość) = 150, 200, 250, 300, 350, 400, 450, 500, 560, 630, 750, 800, 900, 1000, 1100, 1200, 1250, 1300, 1400, 1500 mm. H (wysokość) = 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 mm. Wykonuje się również klapy o wymiarach B lub H pośrednich. Klapy o wymiarach pośrednich traktowane są jako wykonanie specjalne. W przypadku, gdy szerokość klapy (wymiar B), lub wysokość klapy (wymiar H), przekraczają dopuszczalne wymiary dla klapy pojedynczej, wykonuje się klapę o wymiarze żądanym jako baterię klap, złożoną z klap wykonanych w zakresie wymiarowym podanym w tabeli punkt 11. Sposób zestawienia baterii klap przedstawia poniższy rysunek. Długość klap prostokątnych wynosi 370 mm niezależnie od ich wielkości. Bateria klap może składać się z 2-ch kolumn i n wierszy, jeśli osie przegrody klap składowych ustawione są poziomo lub z 2-ch wierszy i n kolumn, jeśli osie przegrody klap składowych ustawione są pionowo. 5

7 Baterie klap typu V370 W wykonaniu specjalnym klapy charakteryzują się tym, iż obudowa i pozostałe elementy konstrukcji z wyjątkiem sprężyn, siłowników, elektromagnesów i osprzętu elektrycznego mogą być wykonane z blachy stalowej kwasoodpornej gat. 1H18N9T. Zaleca się projektować takie usytuowanie klap, aby napęd klapy pozostawał na zewnątrz pomieszczenia z agresywnym środowiskiem. 6

8 Szczegóły budowy i działania Wariant HO Rysunek nr 1 W wariancie HO elementami dodatkowymi, nie występującymi we wszystkich wariantach są: sprężyna zamykająca (poz. 9), zespół dźwigni ręcznej (poz. 10), mechaniczny wyzwalacz termiczny (poz. 11) i zwalniacza (poz. 12). Na szerokim korpusie klapy znajduje się zaczep sprężyny zamykającej (poz. 13). W pozycji otwartej przegroda odcinająca (poz. 4) utrzymywana jest przez dźwignię ręczną (poz. 10) i zwalniacz (poz. 12) zawieszony na sworzniu mechanicznego wyzwalacza termicznego (poz. 11). Zamknięcie się przegrody klapy odcinającej może nastąpić w wyniku: wzrostu temperatury przepływającego powietrza, do temperatury, w której zadziała termiczny wyzwalacz (standard 72±5 o C, opcja 90±5 o C). ręcznego zwolnienia dźwigni ze zwalniacza umożliwia okresowe zamknięcie przegrody w celu skontrolowania działania klapy. Mechaniczny wyzwalacz termiczny może występować alternatywnie z elementem termicznym lutowanym lub z bańką szklaną. Działanie mechanicznego wyzwalacza termicznego, polega na tym, że strumień powietrza opływający element termiczny powoduje nagrzanie się elementu termicznego. W przypadku, gdy przepływające w instalacji powietrze osiągnie temperaturę graniczną dla zastosowanego elementu termicznego następuje rozlutowanie lub pęknięcie szklanego termoelementu a w konsekwencji następuje zamknięcie klapy. Zadziałanie elementu termicznego, uwalnia oparty na nim i dociskany sprężyną sworzeń mechanicznego wyzwalacza termicznego, który z kolei cofając się, uwalnia zawieszony na nim zwalniacz blokujący przegrodę klapy w pozycji otwartej. Sprężyna (poz. 9) zamontowana na osi napędu (poz. 8), poprzez układ dźwigni zamyka i utrzymuje przegrodę w pozycji zamkniętej, dociskając ją do uszczelek (poz. 5) na kątownikach oporowych. W przypadku zamknięcia się klapy z powodu przekroczenia temperatury granicznej dalszy wzrost temperatury spowoduje spęcznienie uszczelki (poz. 6) i zablokowanie przegrody. 7

9 Wariant HE Rysunek nr 2 Konstrukcja i działanie tego wariantu klapy są identyczne jak dla klapy w wariancie HO. Różnica pomiędzy klapą w wariancie HO i HE polega tylko na tym, że klapa w wariancie HE posiada na wsporniku (poz. 2 rys. 2) zainstalowany mikroprzełącznik (poz. 1 rys 2), który poprzez odpowiedni układ elektryczny umożliwia sygnalizacje położenia przegrody klapy, jak również daje możliwość wykorzystania go w układach sterowania (np. wyłączenie wentylatora przy zamknięciu się klapy). Wariant MR i MRI Konstrukcja tego wariantu klapy jest podobna do konstrukcji klapy w wariancie HE. Różnica pomiędzy klapami w wariancie HE i MR oraz MRI polega na zastosowaniu w wariantach MR i MRI elektromagnetycznego podtrzymania przegrody odcinającej w pozycji otwartej oraz na zastosowaniu elektrycznego wyzwalacza termicznego usytuowanego w innym miejscu niż mechaniczny wyzwalacz termiczny w wariancie HE. Klapy wariantów MR i MRI zamykane sprężyną wykonaną z drutu o średnicy 3 i 3,5 mm posiadają układ kinematyczny przedstawiony na rysunku nr 3 i 5. Klapy tych wariantów ze sprężyną z drutu o średnicy 4 mm posiadają układ kinematyczny przedstawiony na rysunku nr 4 i 6. Wielkość zastosowanej sprężyny zależna jest od wielkości klapy (powierzchni przekroju poprzecznego). W wariancie MR przegroda odcinająca klapy utrzymywana jest w pozycji otwartej przez elektromagnes (poz. 1 rys. 3 lub 4) ze zworą (poz. 2 rys. 3 lub 4) zasilany napięciem 24V prądu stałego, połączony z instalacją elektryczną poprzez mikroprzełącznik na elektrycznym wyzwalaczu termicznym (poz. 4 rys. 3). Na życzenie zamawiającego, klapa tego typu może być wyposażona w transformator prostownikowy (poz. 5 rys. 3 lub 4) zasilany napięciem 230V prądu zmiennego. Zamknięcie przegrody klapy może nastąpić w wyniku: Wzrostu temperatury powietrza do temperatury, w której zadziała element termiczny elektrycznego wyzwalacza termicznego i przerwie dopływ prądu do elektromagnesu (standard 72±5 o C, opcja 90±5 o C). Przerwania dopływu prądu do elektromagnesu od sygnału pochodzącego z centrali p. ppoż. Elektryczny wyzwalacz termiczny może występować alternatywnie z elementem termicznym lutowanym lub z bańką szklaną. W elektrycznym wyzwalaczu termicznym (poz. 4 rys. 3 lub 4) zadziałanie elementu termicznego powoduje cofnięcie się zwory mikroprzełącznika i przerwanie zasilania elektromagnesu utrzymującego przegrodę w pozycji otwartej. Zamontowana na osi napędu sprężyna, poprzez układ dźwigni powoduje zamknięcie przegrody. Zamontowany dodatkowo wyłącznik krańcowy, poprzez odpowiedni układ elektryczny umożliwia sygnalizację położenia przegrody zamykającej klapy, jak również daje możliwość wykorzystania go w układach sterowania. 8

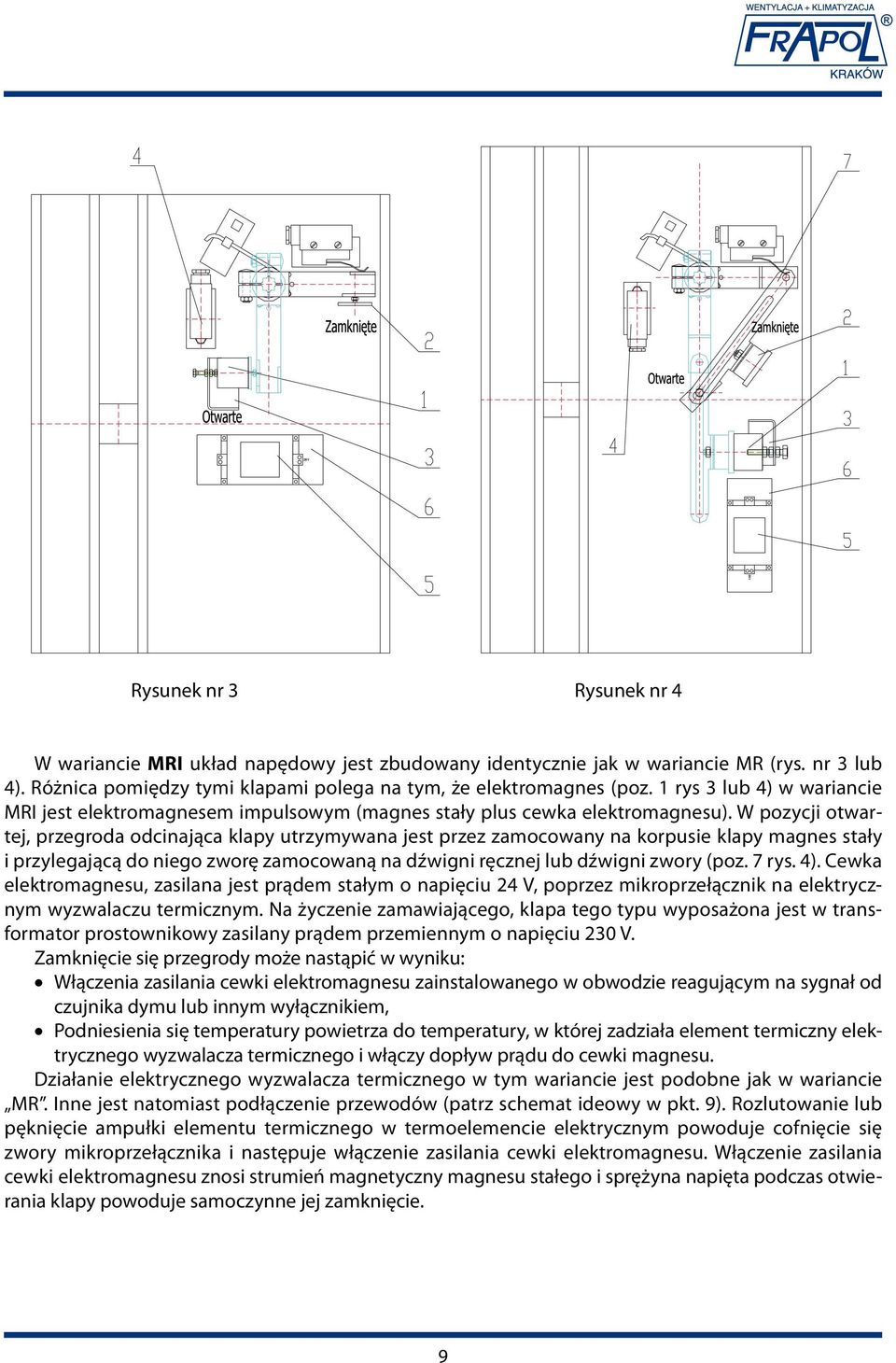

10 Rysunek nr 3 Rysunek nr 4 W wariancie MRI układ napędowy jest zbudowany identycznie jak w wariancie MR (rys. nr 3 lub 4). Różnica pomiędzy tymi klapami polega na tym, że elektromagnes (poz. 1 rys 3 lub 4) w wariancie MRI jest elektromagnesem impulsowym (magnes stały plus cewka elektromagnesu). W pozycji otwartej, przegroda odcinająca klapy utrzymywana jest przez zamocowany na korpusie klapy magnes stały i przylegającą do niego zworę zamocowaną na dźwigni ręcznej lub dźwigni zwory (poz. 7 rys. 4). Cewka elektromagnesu, zasilana jest prądem stałym o napięciu 24 V, poprzez mikroprzełącznik na elektrycznym wyzwalaczu termicznym. Na życzenie zamawiającego, klapa tego typu wyposażona jest w transformator prostownikowy zasilany prądem przemiennym o napięciu 230 V. Zamknięcie się przegrody może nastąpić w wyniku: Włączenia zasilania cewki elektromagnesu zainstalowanego w obwodzie reagującym na sygnał od czujnika dymu lub innym wyłącznikiem, Podniesienia się temperatury powietrza do temperatury, w której zadziała element termiczny elektrycznego wyzwalacza termicznego i włączy dopływ prądu do cewki magnesu. Działanie elektrycznego wyzwalacza termicznego w tym wariancie jest podobne jak w wariancie MR. Inne jest natomiast podłączenie przewodów (patrz schemat ideowy w pkt. 9). Rozlutowanie lub pęknięcie ampułki elementu termicznego w termoelemencie elektrycznym powoduje cofnięcie się zwory mikroprzełącznika i następuje włączenie zasilania cewki elektromagnesu. Włączenie zasilania cewki elektromagnesu znosi strumień magnetyczny magnesu stałego i sprężyna napięta podczas otwierania klapy powoduje samoczynne jej zamknięcie. 9

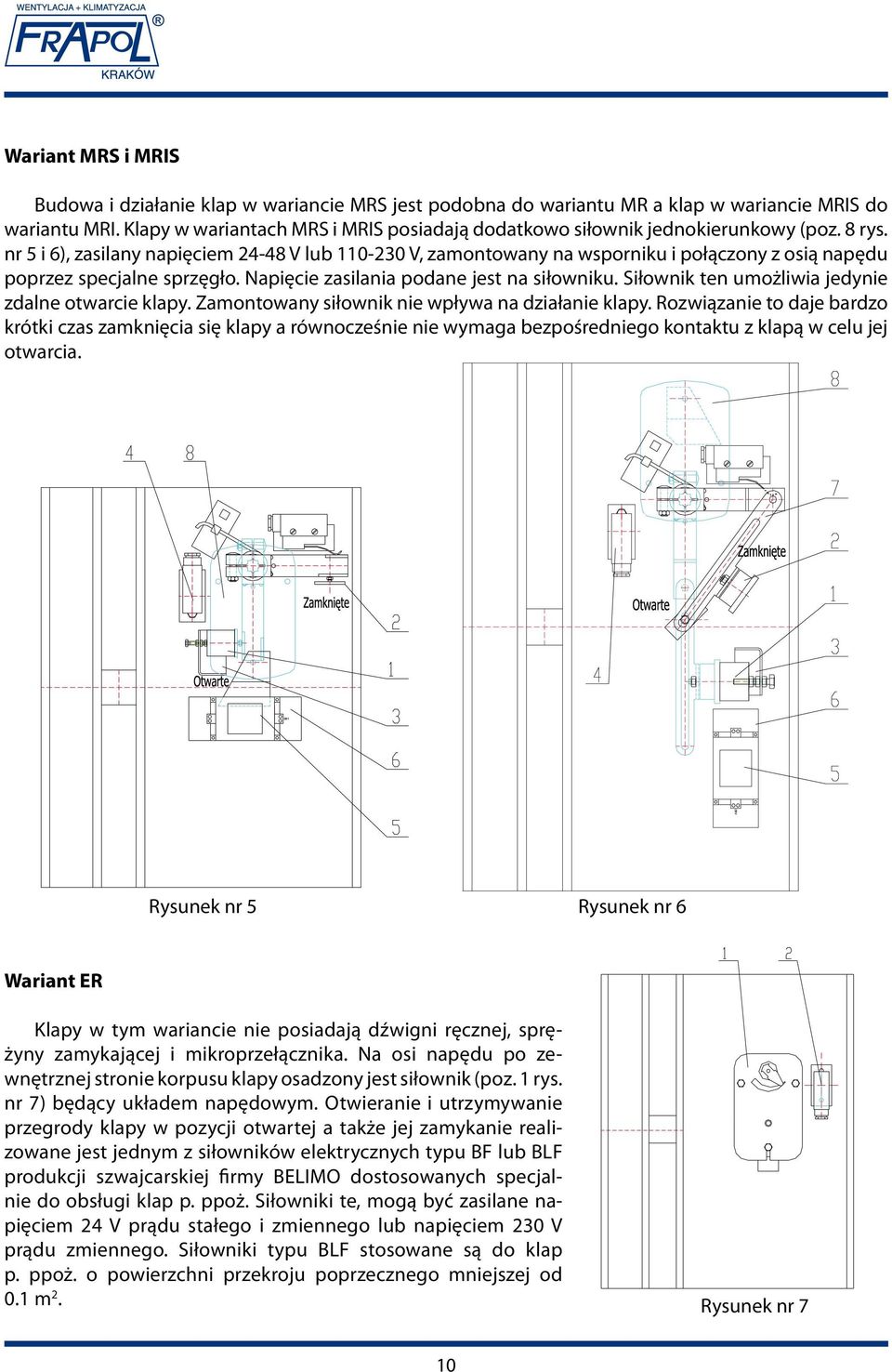

11 Wariant MRS i MRIS Budowa i działanie klap w wariancie MRS jest podobna do wariantu MR a klap w wariancie MRIS do wariantu MRI. Klapy w wariantach MRS i MRIS posiadają dodatkowo siłownik jednokierunkowy (poz. 8 rys. nr 5 i 6), zasilany napięciem V lub V, zamontowany na wsporniku i połączony z osią napędu poprzez specjalne sprzęgło. Napięcie zasilania podane jest na siłowniku. Siłownik ten umożliwia jedynie zdalne otwarcie klapy. Zamontowany siłownik nie wpływa na działanie klapy. Rozwiązanie to daje bardzo krótki czas zamknięcia się klapy a równocześnie nie wymaga bezpośredniego kontaktu z klapą w celu jej otwarcia. Rysunek nr 5 Rysunek nr 6 Wariant ER Klapy w tym wariancie nie posiadają dźwigni ręcznej, sprężyny zamykającej i mikroprzełącznika. Na osi napędu po zewnętrznej stronie korpusu klapy osadzony jest siłownik (poz. 1 rys. nr 7) będący układem napędowym. Otwieranie i utrzymywanie przegrody klapy w pozycji otwartej a także jej zamykanie realizowane jest jednym z siłowników elektrycznych typu BF lub BLF produkcji szwajcarskiej firmy BELIMO dostosowanych specjalnie do obsługi klap p. ppoż. Siłowniki te, mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. Siłowniki typu BLF stosowane są do klap p. ppoż. o powierzchni przekroju poprzecznego mniejszej od 0.1 m 2. Rysunek nr 7 10

12 Zamknięcie się przegrody klapy, może nastąpić w wyniku przerwy w dopływie prądu do siłownika spowodowanej: Wzrostem temperatury powietrza do temperatury, w której zadziała element termiczny elektrycznego wyzwalacza termicznego (poz. 2 rys. nr 7) i przerwie dopływ prądu do siłownika. Przerwania dopływu prądu do siłownika od sygnału pochodzącego z centrali p. ppoż. W zależności od zastosowanego typu siłownika stosowany jest wyzwalacz termiczny, którego działanie jest identyczne jak dla klapy przeciwpożarowej typu MR lub jeden z wyzwalaczy BAE72 względnie BAE72-S. Siłownik elektryczny pozostający pod napięciem przez cały czas utrzymuje przegrodę w pozycji otwartej. Z chwilą wystąpienia przerwy w dostawie prądu, sprężyna powrotna osadzona na osi silnika siłą nagromadzonej energii mechanicznej, poprzez układ napędu zamyka przegrodę i utrzymuje ją w pozycji zamkniętej. W przypadku zamknięcia się klapy spowodowanego przerwą w dostawie prądu ponowne włączenie zasilania spowoduje otwarcie się klapy. Jeżeli przerwa w zasilaniu spowodowana została zadziałaniem termoelementu elektrycznego, to ponowne otwarcie klap przeciwpożarowych możliwe jest po wymianie elementu termicznego pod warunkiem, że nie nastąpiło uszkodzenie innych elementów klapy. Siłowniki BELIMO posiadają wmontowane mikrowyłączniki sygnalizujące obrót osi silnika o kąty 5 o i 85 o (sygnalizacja położenia), w związku z tym niewymagalne jest montowanie dodatkowych mikroprzełączników informujących o położeniu przegrody. Klapy w wariancie ER mogą być wyposażone w następujące siłowniki: Siłowniki BELIMO typu BLF24 i BLF230 ze wszystkimi odmianami stosowane w klapach o przekroju < 0,1 m 2 natomiast siłowniki typu BF24 i BF230 ze wszystkimi odmianami stosowane są w klapach o przekroju 0,1 m 2. Siłowniki BLF24 i BF24 posiadające dodatkowe oznaczenie ST przystosowane są do podłączenia przez moduł kontrolno zasilający BKN Siłowniki BELIMO BFT24 lub BFT230 wyposażone w czujnik temperatury zewnętrznej, który po przekroczeniu temperatury 72 C powoduje zadziałanie zabezpieczenia temp. TF1 oraz trwale i bezpowrotnie odłącza zasilanie. Siłowniki BELIMO BF24-T, BF230-T lub BLF24-T, BLF230-T wyposażone w wyzwalacz termoelektryczny BAE72-S, który wyposażony jest w dwa bezpieczniki termiczne TF1 i TF2. W przypadku wzrostu temperatury otoczenia powyżej 72 C, następuje zadziałanie bezpiecznika TF1, natomiast przy wzroście temperatury wewnątrz kanału powyżej 72 C, reaguje bezpiecznik TF2. Zadziałanie któregokolwiek bezpiecznika powoduje trwałe i bezpowrotne odcięcie napięcia zasilającego napęd. Siłowniki BELIMO BF24TL-T-ST inteligentny siłownik do klap odcinających przystosowany do współpracy z szyną komunikacyjną. 11

13 II. Klapy typu RK370 (o przekroju kołowym) Klapy tego typu produkowane są we wszystkich niżej przedstawionych wariantach. Wariant HO Wariant HE Wariant MR lub MRI (230V) Wariant MR lub MRI (24V) Wariant MRS lub MRIS (230V lub 24V) Wariant ER Uwaga! Klapy MRS lub MRIS zasilane napięciem 24V prądu stałego nie posiadają transformatorów. 12

14 Budowa W wykonaniu standardowym klapy przeciwpożarowe typu RK370 o przekroju kołowym (rys. nr 8) składają się z dwuczęściowych stalowych korpusów (poz. 1 i 2) wykonanych z blachy ocynkowanej, rozdzielonych elementami dystansowymi (poz. 3) obie części, przegrody odcinającej (poz. 4) wykonanej z ognioodpornej płyty Promatect zawieszonej na zawiasach (poz. 5) i czopach (poz. 6) w części izolującej korpusy, uszczelek wentylacyjnych (poz. 7) i pęczniejących (poz. 8), osi napędu (poz. 9), cięgna napędu (poz. 10), wyzwalacza termicznego (poz. 11) oraz elementów dodatkowych zabezpieczających i realizujących podstawowe zadanie, jakim jest przerwanie przepływu powietrza w przypadku powstania pożaru tj.: elementy utrzymujące i ustalające ruchomą przegrodę w położeniu otwartym lub zamkniętym (mechanizm dźwigniowo-sprężynowy lub siłownik BELIMO). Typoszereg produkowanych klap tego typu jest zgodny ze średnicami zalecanymi przez PN-EN 1506 i wynosi: D n = 400, 500, 560 i 630 mm. Klapy z przewodami instalacji wentylacyjnej mają połączenie mufowe. Całkowita długość klap typu RK wynosi 370 mm. Klapy RK370 wykonywane są również w zakresie średnic D n powyżej 630 mm do 800 mm. Dla tych wielkości wykonywane są z klap prostokątnych (kwadratowych) typu V370, o wymiarach DxD z dodatkowymi kanałami prostokątnymi i kołowymi podłączeniami nyplowymi lub mufowymi. Długość części kwadratowej takiej klapy wynosi D+10 mm. Do standardowego wymiaru klapy (370 mm) po obu stronach, kanałów zamontowane są proste kanały o odpowiednich długościach wg rysunku nr 9, zapewniając swobodne otwieranie się klapy. Z obu stron takiego zestawu (klapa + kanały) zamontowane są przejścia z przekroju kwadratowego w kołowy o wymaganej średnicy D n. Całkowita długość takiego zestawu wynosi D+110 mm. W wykonaniu specjalnym klapy charakteryzują się tym, iż obudowa i pozostałe elementy konstrukcji z wyjątkiem sprężyn, siłowników, elektromagnesów i osprzętu elektrycznego mogą być wykonane z blachy stalowej kwasoodpornej gat. 1H18N9T. Zaleca się projektować takie usytuowanie klap, aby napęd klapy pozostawał na zewnątrz pomieszczenia z agresywnym środowiskiem. 13

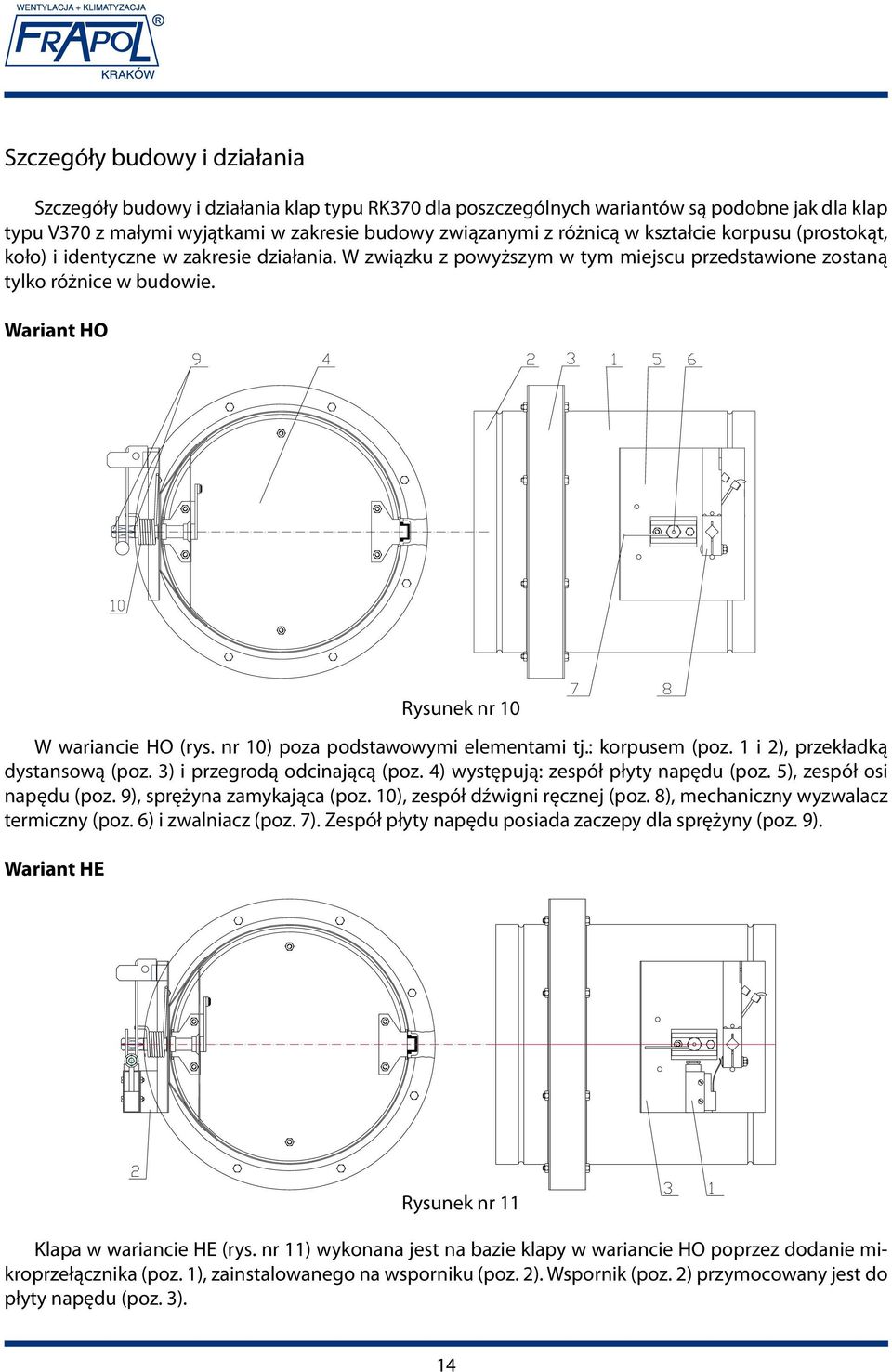

15 Szczegóły budowy i działania Szczegóły budowy i działania klap typu RK370 dla poszczególnych wariantów są podobne jak dla klap typu V370 z małymi wyjątkami w zakresie budowy związanymi z różnicą w kształcie korpusu (prostokąt, koło) i identyczne w zakresie działania. W związku z powyższym w tym miejscu przedstawione zostaną tylko różnice w budowie. Wariant HO Rysunek nr 10 W wariancie HO (rys. nr 10) poza podstawowymi elementami tj.: korpusem (poz. 1 i 2), przekładką dystansową (poz. 3) i przegrodą odcinającą (poz. 4) występują: zespół płyty napędu (poz. 5), zespół osi napędu (poz. 9), sprężyna zamykająca (poz. 10), zespół dźwigni ręcznej (poz. 8), mechaniczny wyzwalacz termiczny (poz. 6) i zwalniacz (poz. 7). Zespół płyty napędu posiada zaczepy dla sprężyny (poz. 9). Wariant HE Rysunek nr 11 Klapa w wariancie HE (rys. nr 11) wykonana jest na bazie klapy w wariancie HO poprzez dodanie mikroprzełącznika (poz. 1), zainstalowanego na wsporniku (poz. 2). Wspornik (poz. 2) przymocowany jest do płyty napędu (poz. 3). 14

16 Wariant MR i MRI Wariant MRS i MRIS Rysunek nr 12 Rysunek nr 13 Klapy w wariancie MR i MRI (rys nr 12) posiadają na płycie napędu (poz. 1) mikroprzełącznik (poz. 2), wspornik elektromagnesu (poz. 3) z elektromagnesem (poz. 4) odpowiednim do wariantu klapy, zworę (poz. 5) zamontowaną na dźwigni ręcznej (poz. 6), transformator prostownikowy (poz. 7 tylko w klapach zasilanych napięciem 230V) i wyzwalacz elektryczny (poz. 8). W tych wariantach usytuowanie mikroprzełącznika i wyzwalacza jest inne niż w wariancie HE. Budowa i działanie klap RK370 w wariancie MRS (rys. nr 13) jest podobna do wariantu MR a klap w wariancie MRIS do wariantu MRI. Klapy w wariantach MRS i MRIS podobnie jak klapy typu V370 w tych wariantach posiadają dodatkowo na osi napędu (poz. 3) zamontowany siłownik jednokierunkowy (poz. 2) zasilany napięciem V lub V. Siłownik mocowany jest do płyty napędu (poz. 1) poprzez wspornik (poz. 4). Wariant ER Klapy w wariancie ER (rys. nr 14) (podobnie jak dla typu V370) nie posiadają dźwigni ręcznej, sprężyny zamykającej i mikroprzełącznika. Na płycie napędu nałożony na oś napędu zamontowany jest siłownik będący układem napędowym. Otwieranie i utrzymywanie przegrody klapy w pozycji otwartej a także jej zamykanie realizowane jest jednym z siłowników elektrycznych typu BF identycznie jak opisano dla klap typu V370. Rysunek nr 14 15

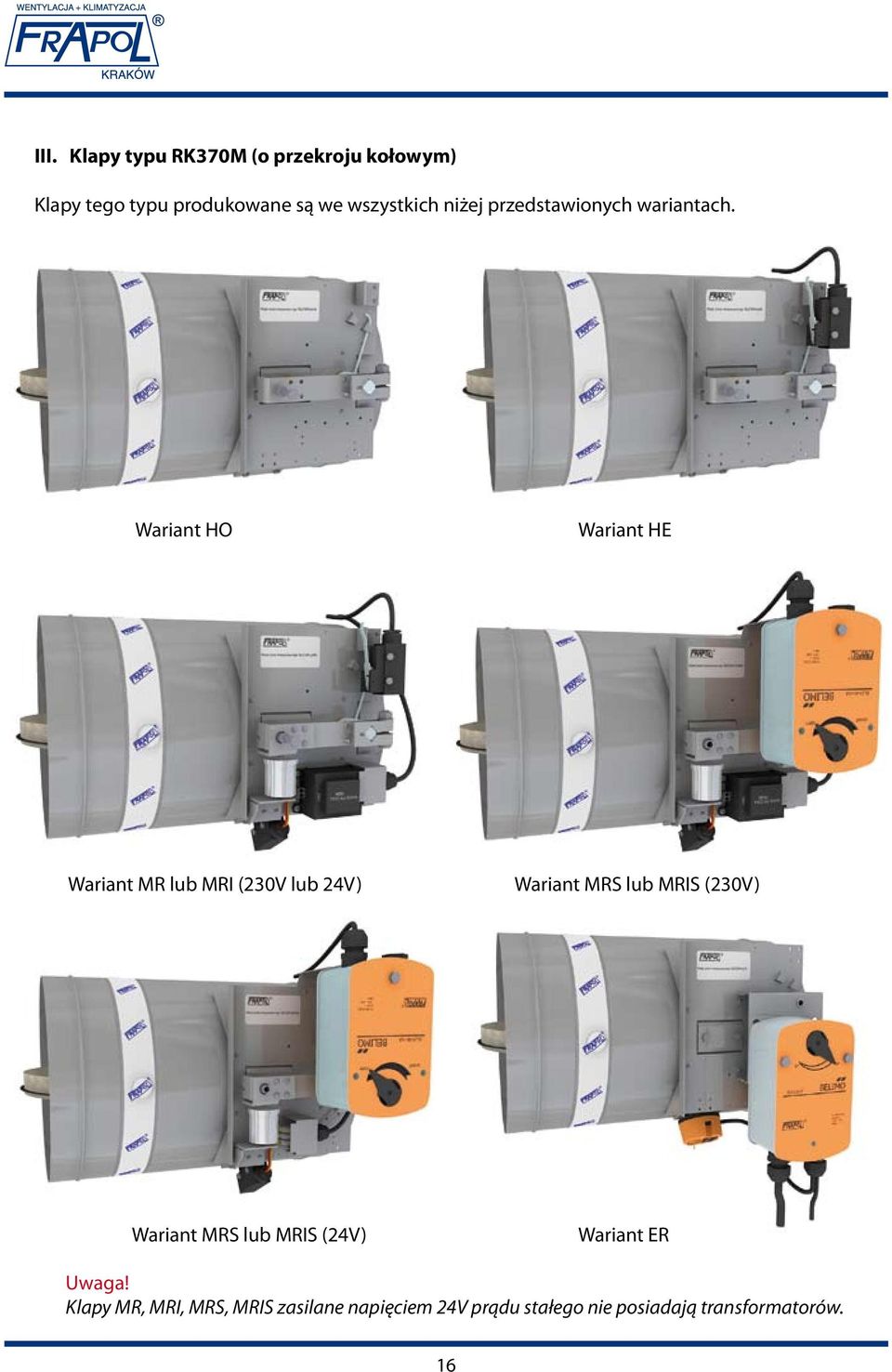

17 III. Klapy typu RK370M (o przekroju kołowym) Klapy tego typu produkowane są we wszystkich niżej przedstawionych wariantach. Wariant HO Wariant HE Wariant MR lub MRI (230V lub 24V) Wariant MRS lub MRIS (230V) Wariant MRS lub MRIS (24V) Wariant ER Uwaga! Klapy MR, MRI, MRS, MRIS zasilane napięciem 24V prądu stałego nie posiadają transformatorów. 16

18 Budowa W wykonaniu standardowym klapy przeciwpożarowe typu RK370M o przekroju kołowym składają się z jednoczęściowego korpusu perforowanego wykonanego z blachy ocynkowanej, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect zawieszonej na czopach, uszczelki wentylacyjnej i pęczniejącej, cięgna napędu, wyzwalacza termicznego (lutowanego lub z ampułką szklaną) oraz elementów dodatkowych zabezpieczających i realizujących podstawowe zadanie, jakim jest przerwanie przepływu powietrza w przypadku powstania pożaru tj.: elementy utrzymujące i ustalające ruchomą przegrodę w położeniu otwartym lub zamkniętym (mechanizm dźwigniowo-sprężynowy lub siłownik BELIMO). Typoszereg produkowanych klap tego typu jest zgodny ze średnicami zalecanymi przez PN-EN 1506 i wynosi: D n = 100, 125, 160, 200, 250 i 315 mm. Klapy z przewodami instalacji wentylacyjnej mogą mieć połączenie nyplowe lub mufowe. Całkowita długość klap wynosi 370 mm, a dla wariantu ER opcjonalnie może wynosić 270 mm. W wykonaniu specjalnym klapy charakteryzują się tym, iż obudowa i pozostałe elementy konstrukcji z wyjątkiem sprężyn, siłowników, elektromagnesów i osprzętu elektrycznego mogą być wykonane z blachy stalowej kwasoodpornej gat. 1H18N9T. Zaleca się projektować takie usytuowanie klap, aby napęd klapy pozostawał na zewnątrz pomieszczenia z agresywnym środowiskiem. Szczegóły budowy i działania Szczegóły budowy i działania klap typu RK370M dla wariantów HO; HE; MR; MRI; MRS; MRIS i ER są podobne jak dla klap typu RK370 z małymi wyjątkami w zakresie budowy związanymi z różnicą w kształcie korpusu i identyczne w zakresie działania. W związku z powyższym w tym miejscu przedstawione zostaną tylko różnice w budowie. Wariant HO i HE Wariant HO różni się od wariantu HE tym, że w wariancie HE występuje mikroprzełącznik (poz. 5) zamontowany na wsporniku przymocowanym do płyty napędu. W związku z tym wariant HE po odpowiednim podłączeniu mikroprzełącznika w układzie sterowania posiada możliwość sygnalizacji położenia przegrody odcinającej lub wyłączenia wentylatora w przypadku zamknięcia się klapy. Jednoczęściowy korpus klapy (poz. 1) w tych wariantach posiada dwa wsporniki zewnętrzne (poz. 2) do mocowania płyty napędu (poz. 3) i otwór ulokowany równolegle do osi obrotu przegrody odcinającej na umieszczenie 17

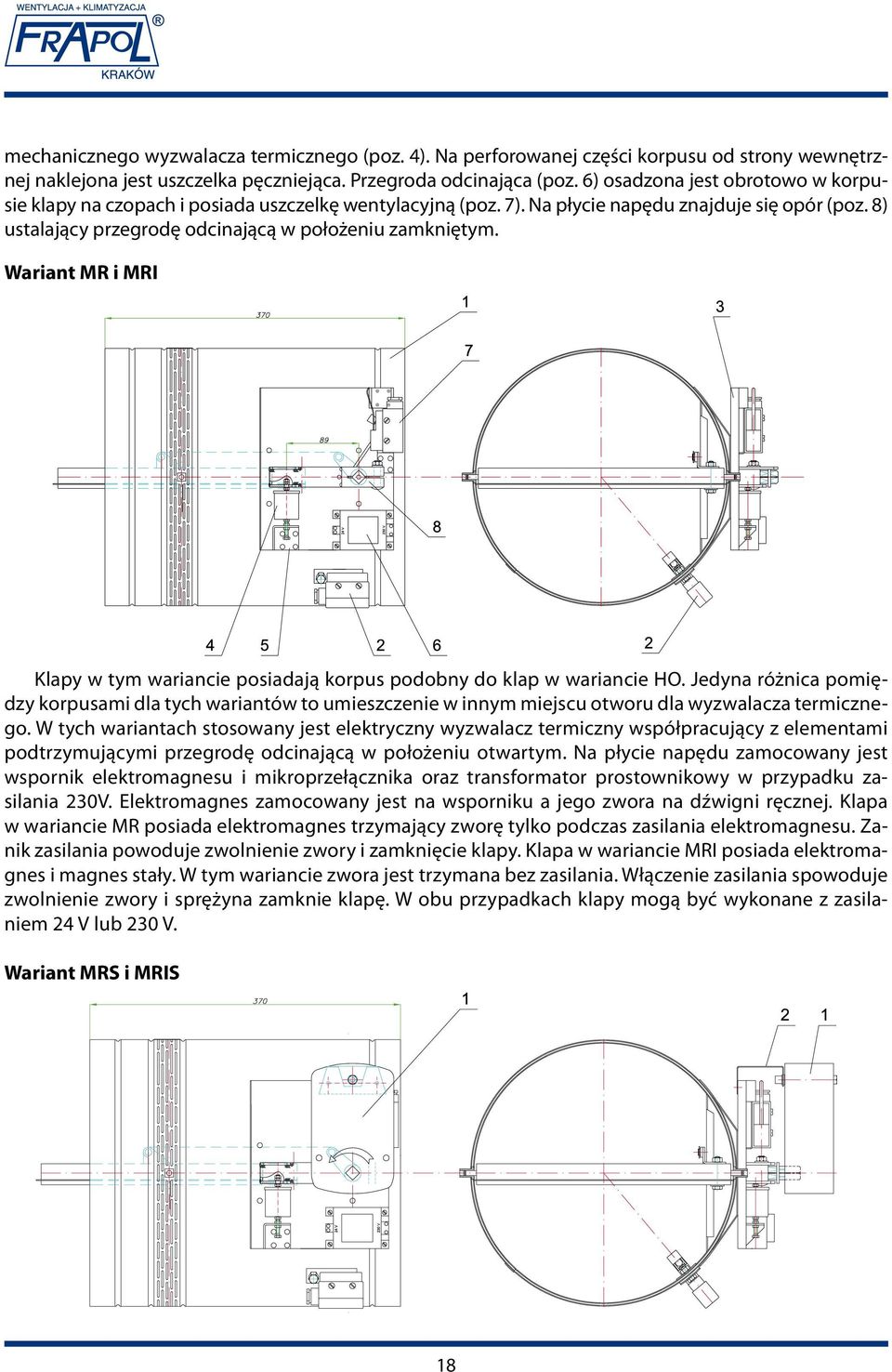

19 mechanicznego wyzwalacza termicznego (poz. 4). Na perforowanej części korpusu od strony wewnętrznej naklejona jest uszczelka pęczniejąca. Przegroda odcinająca (poz. 6) osadzona jest obrotowo w korpusie klapy na czopach i posiada uszczelkę wentylacyjną (poz. 7). Na płycie napędu znajduje się opór (poz. 8) ustalający przegrodę odcinającą w położeniu zamkniętym. Wariant MR i MRI Klapy w tym wariancie posiadają korpus podobny do klap w wariancie HO. Jedyna różnica pomiędzy korpusami dla tych wariantów to umieszczenie w innym miejscu otworu dla wyzwalacza termicznego. W tych wariantach stosowany jest elektryczny wyzwalacz termiczny współpracujący z elementami podtrzymującymi przegrodę odcinającą w położeniu otwartym. Na płycie napędu zamocowany jest wspornik elektromagnesu i mikroprzełącznika oraz transformator prostownikowy w przypadku zasilania 230V. Elektromagnes zamocowany jest na wsporniku a jego zwora na dźwigni ręcznej. Klapa w wariancie MR posiada elektromagnes trzymający zworę tylko podczas zasilania elektromagnesu. Zanik zasilania powoduje zwolnienie zwory i zamknięcie klapy. Klapa w wariancie MRI posiada elektromagnes i magnes stały. W tym wariancie zwora jest trzymana bez zasilania. Włączenie zasilania spowoduje zwolnienie zwory i sprężyna zamknie klapę. W obu przypadkach klapy mogą być wykonane z zasilaniem 24 V lub 230 V. Wariant MRS i MRIS 18

20 Klapy w wariantach MRS i MRIS wykonane są na bazie klap MR i MRI. Klapy tego wariantu różnią się tym, że na oś napędu (poz. 3), nałożony jest siłownik jednokierunkowy zamocowany poprzez wspornik (poz. 2) do płyty napędu (poz. 4). Siłownik umożliwia zdalne otwarcie przegrody klapy. Wariant ER Klapy w tym wariancie mają korpus (poz. 1) o długości 370 mm lub opcjonalnie mogą być wykonane o długości 270 mm. Klapa jest wyposażona w jeden z siłowników (poz. 3) Belimo serii BLF lub BF cyfrowy. Zasilanie może być na 24 V lub na 230 V. Siłownik może być zamontowany równolegle do osi korpusu klapy lub poprzecznie. Siłownik mocowany jest do korpusu poprzez wspornik mocowania siłownika (poz. 2). Zależnie od zastosowanego siłownika klapa posiada wyzwalacz (poz. 4) jak na rysunku lub BAE72-S. IV. Klapy typu RK150 (o przekroju kołowym) Klapy tego typu produkowane są we wszystkich niżej przedstawionych wariantach. Wariant HO Wariant HE Budowa i działanie Klapy przeciwpożarowe typu RK150 występują w 2-ch w/w wariantach i 4-ch wielkościach (Dn=100; Dn=125; Dn=160 i Dn=200 mm). Długość klapy zawsze wynosi 150 mm. Korpus klapy posiada mufowe lub nyplowe połączenie z instalacją wentylacyjną. Napęd przegrody klap umieszczony jest wewnątrz korpusu. Klapy mogą być wyposażone w wyzwalacz termiczny lutowany dostosowany do zadziałania w temperaturach 72±5 o C lub 90±5 o C. Wariantowo wyzwalacz wykonany może być z zastosowaniem termoelementu szklanego ESTI również o w/w temperaturach zadziałania. 19

21 W wykonaniu standardowym klapy przeciwpożarowe typu RK150 o przekroju kołowym składają się z jednoczęściowego korpusu perforowanego wykonanego z blachy ocynkowanej, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect zawieszonej na czopach, uszczelki wentylacyjnej i pęczniejącej, wyzwalacza termicznego, sprężyny zamykającej oraz elementów dodatkowych takich jak zaczepy i ogranicznik przegrody odcinającej dla położenia zamkniętego. Różnica pomiędzy wariantem HO i HE polega na tym, że klapa typu HE ma dodatkowo zainstalowany mikroprzełącznik, który poprzez odpowiedni układ elektryczny umożliwia sygnalizację położenia przegrody klapy, jak również daje możliwość wykorzystania go w układach sterowania (np. wyłączenie wentylatora przy zamknięciu się klapy). Z uwagi na krótki korpus klapy niemal w całości podlegający zabudowie w oddzieleniu ogniowym, przewody od mikroprzełącznika należy wyprowadzić na zewnątrz instalacji przez szczelną przelotkę umieszczoną w podłączonej instalacji. Zamknięcie przegrody klapy odcinającej może nastąpić w wyniku: Automatycznie z powodu wzrostu temperatury przepływającego powietrza, do temperatury, w której zadziała wyzwalacz (standard 72±5 o C, opcja 90±5 o C). Ręcznie poprzez przytrzymanie przegrody, zdjęcie wyzwalacza z zaczepów i zwolnienie przegrody (jest to możliwe tylko w przypadku montażu klapy na końcówce instalacji). 4. OGÓLNE ZASADY DOTYCZĄCE MONTAŻU KLAP PRZECIWPOŻAROWYCH 4.1. Montaż klap powinien odpowiadać jednemu z niżej przedstawionych wariantów zabudowy We wcześniej przygotowanym otworze, element (kanał lub klapa), umieszczony w przegrodzie ogniowej (w zależności od wariantu zabudowy klapy) ustawić centrycznie zapewniając jednocześnie jego współosiowość z montowanym ciągiem wentylacyjnym oraz dostęp do obsługi Oś obrotu przegrody dla klap typu V370 może być ustawiona poziomo lub pionowo. Dla pozostałych typów klap oś obrotu przegrody ma być w płaszczyźnie poziomej Kierunek przepływu powietrza przez klapę jest bez znaczenia dla sposobu jej montażu (przed lub za przegrodą) Montaż klap może odbywać się w oddzieleniu ogniowym pionowym lub poziomym Zastosowane materiały montażowe i sposób podwieszenia winien uniemożliwić nieumyślną zmianę położenia klapy względem oddzielenia ogniowego Klapa musi być połączona z instalacją wentylacji bez jakichkolwiek naprężeń, w sposób trwały i szczelny Każdy kanał prostokątny, do którego ma być podłączona klapa p.poż. typu V370 niezależnie od wielkości powinien być zakończony kołnierzem o wysokości 30 mm (profil M3) Przegroda odcinająca w pozycji zamkniętej, na całym obwodzie ma przylegać do kątowników oporowych znajdujących się wewnątrz obudowy zamontowanej klapy Z obu stron zabudowanej klapy wewnątrz podłączonych przewodów wentylacyjnych musi być wolna przestrzeń umożliwiająca pełne otwarcie przegrody odcinającej Instalację elektryczną sygnalizacji, oraz zasilania elementów napędu należy wykonać zgodnie ze schematami ideowymi dla odpowiedniego wariantu wykonania klapy Po zainstalowaniu elementu w przegrodzie ogniowej (w zależności od wariantu zabudowy, klapa lub kanał), wykonać doszczelnienie pomiędzy przegrodą ogniową a zamontowanym elementem wg przyjętego wariantu zabudowy. Po doszczelnieniu należy sprawdzić, czy klapa działa poprawnie i czy elementy napędu klapy nie zostały zabrudzone. Jeżeli tak to należy je oczyścić Po dokonaniu montażu klapy przeciwpożarowej i przeprowadzeniu próby działania winien zostać dokonany odbiór komisyjny, potwierdzony protokołem odbioru. 20

22 5. WYMAGANIA DOTYCZĄCE WIELKOŚCI I KSZTAŁTU OTWORÓW DO MONTAŻU KLAP PRZECIWPOŻAROWYCH W ZALEŻNOŚCI OD RODZAJU ŚCIANY Klapy przeciwpożarowe wszystkich typów objętych katalogiem mogą być instalowane w oddzieleniach ogniowych pionowych i poziomych wykonanych z: betonu, murowanych lub typu lekkiego np. z płyt gipsowo-kartonowych. Wielkość i kształt otworu, jaki należy przygotować zależy od typu i wielkości klapy oraz od rodzaju oddzielenia ogniowego Wymagania dotyczące wielkości i kształtu otworów do montażu klap w ścianie murowanej lub betonowej. Otwór dla klap o przekroju prostokątnym V370 Otwór dla klap o przekroju kołowym RK370 Otwór dla klap o przekroju kołowym typu RK370M i typu RK150 Oś wykonanego otworu dla wszystkich typów klap ma znajdować się w osi montowanego ciągu wentylacyjnego. 21

23 5.2. Wymagania dotyczące wielkości i kształtu otworów do montażu klap w ścianie typu lekkiego np. kartonowo gipsowej. Otwór dla klap o przekroju prostokątnym V370 Otwór dla klap o przekroju kołowym RK370 Otwór dla klap o przekroju kołowym typu RK370M i typu RK150 A=60 mm dla klap z izolowaną opaską metalową. A=120 mm dla klap tylko z opaską PCV. 6. WARIANTY ZABUDOWY KLAP PRZECIWPOŻAROWYCH W zależności od projektowanego sposobu usytuowania klapy w stosunku do oddzielenia ogniowego rozróżniamy warianty zabudowy: w oddzieleniu ogniowym w oddaleniu od oddzielenia ogniowego. Szczególnym przypadkiem usytuowania klapy w stosunku do oddzielenia ogniowego jest jej zabudowa na powierzchni oddzielenia (szczegóły montażu i zabudowy podane są w Dokumentacji Techniczno Ruchowej dla każdego typu klapy). Dla oddzielenia ogniowego klasy EI120 wymagana grubość G wynosi: oddzielenie wykonane z betonu 110 mm, oddzielenie murowane z bloczków z betonu komórkowego 115 mm, oddzielenie murowane z cegły pełnej 120 mm, oddzielenie typu lekkiego np. gipsowo-kartonowe 125 mm. 22

24 6.1. Klapy zamontowane w oddzieleniu ogniowym. Klapy zamontowane według tego wariantu są usytuowane na odpowiedniej głębokości w otworze oddzielenia ogniowego (ścianie lub stropie), przygotowanym wg opisu w punkcie 5. W przypadku montażu tych klap w oddzieleniu ogniowym klasy EI120, oś przegrody klapy powinna być w osi przegrody ogniowej. Montaż klap wg tego wariantu w oddzieleniach ogniowych o niższych klasach odporności ogniowej lub równej EI120, ale w ścianach grubszych należy wykonać z zachowaniem ustawienia klapy względem oddzielenia wg danych w niżej zamieszczonej tabeli. Wartość A [mm] dla klap V370 RK370 RK370M RK370M wariant ER o długości 270 mm RK /2G 276-1/2G 276-1/2G 178-1/2G 90-1/2G 23

25 6.2. Klapy zamontowane w oddaleniu od oddzielenia ogniowego. Montaż klap w tym wariancie charakteryzuje się tym, iż połączenie klapy z kanałem, oddalone jest od oddzielenia ogniowego. Wystająca z oddzielenia ogniowego część kanału, wraz z częścią klapy do wymiaru A jest tak izolowana, aby spełniła wymagania klasy EI120. Wielkość A jest identyczna jak dla zabudowy klapy w oddzieleniu ogniowym pkt Klapy zamontowane na powierzchni przegrody ogniowej. Montaż klap w tym wariancie charakteryzuje się tym, iż połączenie klapy z kanałem wentylacyjnym znajduje się w płaszczyźnie powierzchni oddzielenia ogniowego. Natomiast pomiędzy oddzieleniem ogniowym a płaszczyzną przecinającą klapę w odległości A wykonana jest izolacja ognioochronna odpowiadająca klasie oddzielenia ogniowego. Szczegóły tej zabudowy podane są w DTR. Wielkość A jest identyczna jak dla zabudowy klapy w oddzieleniu ogniowym pkt

26 7. SCHEMATY IDEOWE INSTALACJI ELEKTRYCZNEJ Schemat ideowy instalacji elektrycznej dla klapy z siłownikiem (1; 2 i 3 oznaczenie styków na wyłączniku krańcowym wyzwalacza elektrycznego). Podłączenie siłowników z kanałowym wyzwalaczem termoelektrycznym następuje z pominięciem termoelementu z wyłącznikiem krańcowym. Schemat ideowy instalacji elektrycznej z siłownikiem jednokierunkowym BL Schemat ideowy instalacji elektrycznej dla klapy z elektromagnesem Schemat ideowy instalacji elektrycznej dla klapy z elektromagnesem impulsowym 25

27 8. PRZYKŁADOWE UKŁADY POŁĄCZEŃ KLAP PRZECIWPOŻAROWYCH W UKŁADACH STEROWANIA SYGNALIZACJI. Jeżeli w wentylowanych pomieszczeniach istnieje instalacja sygnalizacji zagrożenia pożarem, zaleca się, aby siłownik klapy przeciwpożarowej ER, oraz elektromagnes klapy przeciwpożarowej MR i MRI był zasilany poprzez styk sterowany bezpośrednio od centralki przeciwpożarowej Schemat połączeń siłownika klapy przeciwpożarowej wariant ER 8.2. Schemat połączeń elektromagnesu klapy przeciwpożarowej wariant MR A - dla instalacji zasilanej napięciem 230V~ B - dla instalacji zasilanej napięciem 24V= Objaśnienia do połączeń obwodów sterowania i sygnalizacji: sygnalizacja zadziałania wyzwalacza termicznego obwód a (lampka, przekaźnik, sygnalizator dźwiękowy, wyłączenie wentylacji). sygnalizacja zamknięcia klapy przeciwpożarowej obwód b (lampka, przekaźnik, sygnalizator dźwiękowy, wyłączenie wentylacji). sygnalizacja otwarcia klapy przeciwpożarowej obwód d (lampka, przekaźnik, uruchomienie wentylacji). W przypadku podłączenia siłownika BF24-ST lub BLF24- ST poprzez BKN należy zaciski 1 i 3 termoelementu z wyłącznikiem krańcowym podłączyć do zacisków 1 i 2 na BKN w miejsce zwory, którą należy usunąć. Siłowniki wyposażone w kanałowy wyzwalacz termoelektryczny podłączyć z pominięciem termoelementu z wyłącznikiem krańcowym. A B 26

28 Objaśnienia do połączeń obwodów sterowania i sygnalizacji: sygnalizacja zadziałania wyzwalacza termicznego obwód a (lampka, przekaźnik, sygnalizator dźwiękowy, wyłączenie wentylacji). sygnalizacja zamknięcia klapy przeciwpożarowej obwód b (lampka, przekaźnik, sygnalizator dźwiękowy, wyłączenie wentylacji). sygnalizacja otwarcia klapy przeciwpożarowej obwód c (lampka, przekaźnik, uruchomienie wentylacji) Schemat połączeń wyłącznika krańcowego klapy przeciwpożarowej wariant HE, MR, MRI, MRS i MRIS Objaśnienia do połączeń obwodów sterowania i sygnalizacji: sygnalizowanie zamknięcia klapy przeciwpożarowej połączenie a sygnalizuje zamknięcie klapy (zależnie od układu sterowania świeci lampka, działa sygnalizator dźwiękowy, następuje wyłączenie wentylacji). sygnalizacja otwarcia klapy przeciwpożarowej połączenie b (gaśnie lampka lub syrena, uruchomienie wentylacji). 9. DANE TECHNICZNE SIŁOWNIKÓW ORAZ ELEKTROMAGNESU 9.1. Dane techniczne siłowników BELIMO Parametry Napięcie zasilania BF24 BF24-ST BFT24 BFT24-ST BF24-T BF24-T-ST 24V~ ±20%, 50/60Hz Typ siłowników ze sprężyną powrotną BF230 BFT230 BF230-T AC 230 V 50/60Hz BLF24-ST BLF24-T--ST AC 24V, 50/60Hz BLF 230 BLF T AC 230 V 50/60Hz Siłownik jednokierunkowy BF 24TL-T-ST BL BL AC 24 V 50/60Hz DC 24V AC V AC/DC 24/48V Pobór mocy podczas otwierania podczas utrzymywania w 7 W 2 W 8 W 3 W 5 W 2,5 W 5 W 3 W 7 W 2 W 10 W <1 W ) * 10 W <1 W ) * pozycji otwartej Moc znamionowa 10VA 12,5VA 7 VA 7 VA 10 VA 15 VA 15 VA Klasa ochrony III II III II III II III Stopień ochrony IP42 IP42 IP54 IP54 IP54 IP54 IP54 27

29 Parametry Wyłącznik pomocniczy punkt włączenia Czas ruchu Siłownik (otwieranie) Sprężyna powrotna (zamykanie) Wskazanie położenia Temperatura otoczenia Poziom natężenia dźwięku Trwałość BF24 BF24-ST BFT24 BFT24-ST BF24-T BF24-T-ST 2xEPU 6(3)A, 250V 5 o, 80 o 140s ~16s tamb =20 o C) Typ siłowników ze sprężyną powrotną BF230 BFT230 BF230-T 2xEPU 6(3)A, 250V 5 o, 80 o 140s ~16s tamb =20 o C) BLF24-ST BLF24-T--ST 2xSPDT 6(1.5) A, AC250V 5 o, 80 o ~40 75s (0 4Nm) ~20s przy o C; maks. 60s przy +50 o C BLF 230 BLF T 2xSPDT 6(1.5) A, AC 250V 5 o, 80 o ~40 75s (0 4Nm) ~20s przy o C; maks. 60s przy +50 o C Siłownik jednokierunkowy BF 24TL-T-ST BL BL Gniazdo do połączenia BKN230-24LON lub BKN230-24MP ~140 s ~16 s przy temperaturze otoczenia 20 o C; Nie posiada <20 s (0-18Nm) mechaniczne mechaniczne mechaniczne mechaniczne mechaniczne Nie dotyczy ze wskaźnikiem ze wskaźnikiem ze wskaźnikiem ze wskaźnikiem ze wskaźnikiem Nie posiada <20 s (0-18Nm) Nie dotyczy o C o C o C o C o C o C o C Silnik max.45db(a); sprężyna ~62dB(A) min nastawień Silnik max.45db(a); sprężyna ~62dB(A) min nastawień Silnik max.45db(a); sprężyna ~62dB(A) min nastawień Silnik max.45db(a); sprężyna ~62dB(A) min nastawień Silnik max.45db(a); sprężyna ~62dB(A) min nastawień Silnik max.60db(a) min. 300 cykli Silnik max.60db(a) min. 300 cykli Obsługa bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy ) * Pobór mocy przy utrzymaniu położenia Objaśnienia oznaczeń odmian siłowników ze sprężyną powrotną: T umieszczone przed napięciem zasilania oznacza siłownik wyposażony w zewnętrzny wyzwalacz termoelektryczny. T umieszczone po napięciu zasilania oznacza siłownik wyposażony w zewnętrzny i kanałowy (wewnętrzny) wyzwalacz termoelektryczny. ST umieszczone na końcu oznaczenia siłownika oznacza, że kabel podłączeniowy zakończony jest wtyczką umożliwiającą podłączenie do modułu kontrolno-zasilającego BKN Dane techniczne elektromagnesów zasilanych napięciem 24V DC Wariant klapy/symbol elektromagnesu MR/ MR/ MRI/ MRI/ Moc znamionowa 1,6 W 1 W 3,5 W 3 W Max. siła trzymania 12 dan 20 dan 12 dan 20 dan 10. SPOSÓB OZNACZANIA KLAP PRZECIWPOŻAROWYCH PRZY ZAMAWIANIU Zamówienie na klapy przeciwpożarowe musi zawierać niezbędne informacje, potrzebne do jego zrealizowana zgodnie z oczekiwaniami tj.: 28

30 Typ klapy / Wariant wykonania - Napięcie zasilania / Odmiana siłownika / Wielkość klapy Oznaczenie wg kolumny 1 tabela pkt. 10 Oznaczenie wg kolumny 2 tabela pkt lub ST T T -ST -T -T-ST TL BxH dla typu V Dn dla typu RK Oznaczenie odmian siłowników: 0 siłownik podstawowy (BF lub BLF, do klapy montowany jest termoelement z wyłącznikiem krańcowym). -ST siłownik podstawowy z kablem podłączeniowym zakończonym wtyczką umożliwiającą podłączenie do modułu kontrolno-zasilającego BKN T siłownik wyposażony w zewnętrzny wyzwalacz termoelektryczny (do klapy montowany jest termoelement z wyłącznikiem krańcowym). T -ST siłownik wyposażony w zewnętrzny wyzwalacz termoelektryczny i kabel podłączeniowy zakończonym wtyczką umożliwiającą podłączenie do modułu kontrolno-zasilającego BKN (do klapy montowany jest termoelement z wyłącznikiem krańcowym). -T siłownik wyposażony w zewnętrzny i kanałowy (wewnętrzny) wyzwalacz termoelektryczny. -T-ST siłownik wyposażony w zewnętrzny i kanałowy (wewnętrzny) wyzwalacz termoelektryczny oraz posiada kabel podłączeniowy zakończonym wtyczką umożliwiającą podłączenie do modułu kontrolno-zasilającego BKN TL inteligentny siłownik BF24TL-T-ST (cyfrowy). Uwaga: klapy wykonane w wariantach MRS i MRIS mogą mieć różne napięcia zasilania dla elektromagnesu i siłownika jednokierunkowego. W zamówieniu należy podać dwa napięcia, pierwsze dla elektromagnesu i drugie dla siłownika np. 24/230. Typ klapy Wariant wykonania Napięcie zasilania [V] Typ siłownika Wymiary V370; HO RK370; RK150 HE HO1 HO2 RK370M B x H HE1 lub HE2 Dn MR MRS 24 BL BL V370 RK370 RK370M MRI MRIS 24 BL BL ER 24 BLF24 (odmiana) 24 BF24 (odmiana) 230 BLF230 (odmiana) 230 BF230 (odmiana) B x H lub Dn 29

31 Przykłady oznaczenia: 1. Klapa przeciwpożarowa o przekroju prostokątnym i wymiarach B = 400, H = 300 mm w wariancie HE (z ręcznym otwieraniem i wyłącznikiem krańcowym) powinna być oznaczona: V370/HE 400 x Klapa przeciwpożarowa o przekroju kołowym i średnicy 500 mm z siłownikiem zasilanym napięciem 24V, z własnym wyzwalaczem termicznym, powinna być oznaczona: RK370/ER-24-T/ Klapa przeciwpożarowa o przekroju kołowym, długość korpusu 150 mm i średnicy 200 mm w wariancie HO powinna być oznaczona: RK150/HO Klapa przeciwpożarowa o przekroju kołowym i średnicy 500 mm z elektromagnesem impulsowym, zasilana napięciem 24V, z siłownikiem jednokierunkowym zasilanym napięciem 230V, powinna być oznaczona: RK370/MRIS-24/(BL230)500 Uwaga: W przypadku zamówienia klap przeciwpożarowych w wariancie ER-24V i lub ER-230V bez podania odmiany siłownika, dostarczone klapy będą wyposażone odpowiednio w siłowniki BF -T lub BLF -T w zależności od wielkości klap. 11. WOLNY PRZEKRÓJ I WIELKOŚĆ WSKAŹNIKA F 1 Klapy przeciwpożarowe typu V370 f 1 20,0 16,0 13,3 11,4 10,0 8,9 8,0 6,7 5,7 5,0 4,4 4,0 Wym. Wys. Szer ,0156 0,0216 0,0276 0,0336 0,0396 0,0456 0,0516 0,0636 0,0756 0,0876 0,0996 0, ,0221 0,0306 0,0391 0,0476 0,0561 0,0646 0,0731 0,0901 0,1071 0,1241 0,1411 0, ,0286 0,0396 0,0506 0,0616 0,0726 0,0836 0,0946 0,1166 0,1386 0, ,1826 0, ,0351 0,0486 0,0621 0,0756 0,0891 0,1026 0,1161 0,1431 0,1701 0,1971 0,2241 0, ,0416 0,0576 0,0736 0,0896 0,1056 0,1216 0,1376 0,1696 0,2016 0,2336 0,2656 0, ,0481 0,0666 0,0851 0,1036 0,1221 0,1406 0,1591 0,1961 0,2331 0,2701 0,3071 0, ,0546 0,0756 0,0966 0,1176 0,1386 0,1596 0,1806 0,2226 0,2646 0,3066 0,3486 0, ,0611 0,0846 0,1081 0,1316 0,1551 0,1786 0,2021 0,2491 0,2961 0,3431 0,3901 0, ,0689 0,0954 0,1219 0,1484 0,1749 0,2014 0,2279 0,2809 0,3339 0,3869 0,4399 0, ,0780 0,1080 0,1380 0,1680 0,1980 0,2280 0,2580 0,3180 0,3780 0,4380 0,4980 0, ,0936 0,1296 0,1656 0,2016 0,2376 0,2736 0,3096 0,3816 0,4536 0,5256 0,5976 0, ,1001 0,1386 0,1771 0,2156 0,2541 0,2926 0,3311 0,4081 0,4851 0,5621 0,6391 0, ,1131 0,1566 0,2001 0,2436 0,2871 0,3306 0,3741 0,4611 0,5481 0,6351 0,7221 0, ,1261 0,1746 0,2231 0,2716 0,3201 0,3686 0,4171 0,5141 0,6111 0,7081 0,8051 0, ,1391 0,1926 0,2461 0,2996 0,3531 0,4066 0,4601 0,5671 0,6741 0,7811 0,8881 X ,1521 0,2106 0,2691 0,3276 0,3861 0,4446 0,5031 0,6201 0,7371 0,8541 X X ,1586 0,2196 0,2806 0,3416 0,4026 0,4636 0,5246 0,6466 0,7686 0,8541 X X ,1651 0,2286 0,2921 0,3556 0,4191 0,4826 0,5461 0,6731 0,8001 X X X ,1781 0,2466 0,3151 0,3836 0,4521 0,5206 0,5891 0,7261 0,8631 X X X ,1911 0,2646 0,3381 0,4116 0,4851 0,5586 0,6321 0,7791 X X X X 30

32 Klapy przeciwpożarowe typu RK370 D n A ef [m 2 ] 0,057 0,099 0,163 0,209 0,270 f 1 [%] 16,2 12,7 10,6 9,1 8,1 Klapy przeciwpożarowe typu RK370M typu RK150 D n A ef [m 2 ] 0, , , , , ,0670 0, , , ,02457 f 1 [%] 31,8 25,5 19,9 15,9 12,7 8,1 31,8 25,5 19,9 15,9 12. OPORY PRZEPŁYWU I POZIOM MOCY AKUSTYCZNEJ 31

33 32

34 33

35 34

36 L wa = L pa + k 1 [db] gdzie: k 1 - poprawka w db określona z wykresu w zależności od stosunku F kl /F 0 F kl - powierzchnia przekroju klapy, m 2 F 0 - powierzchnia odniesienia równa 1 m 2 35

37 13. ORIENTACYJNE CIĘŻARY KLAP Ciężary klap typu RK370 dla wariantów HO i HE średnica klapy kg 3,3 4,1 4,8 5,8 6,6 10,0 13,9 18,3 21,2 26,5 Ciężary klap dla wariantów HO i HE typu RK370M typu RK150 średnica klapy kg 2,25 2,57 3,11 3,72 4,57 6,01 0,51 0,65 0,89 1,21 Ciężary klap przeciwpożarowych typu V370 dla wariantów HO i HE Wys Szer. kg 150 8,5 9,4 10,2 11,2 12, ,8 15,6 17,4 19,2 21,0 22, ,4 10,4 11,3 12,4 13,4 14,4 15,3 17,2 19,3 21,2 23,1 25, ,4 11,4 12,5 13,6 14,7 15,8 16,8 18,9 21,1 23,2 25,3 27, ,3 12,5 13,6 14,9 16,0 17,2 18,3 20,5 22,9 25,2 27,5 29, ,3 13,5 14,7 16,0 17,3 18,5 19,8 22,2 24,7 27,2 29,7 32, ,3 14,6 15,9 17,3 18,7 20,0 21,3 23,9 26,6 29,2 31,8 34, ,2 15,6 17,0 18,6 20,0 21,4 22,8 25,6 28,5 31,2 33,9 36, ,2 16,7 18,2 19,8 21,3 22,8 24,3 27,2 30,3 33,2 36,1 39, ,3 17,9 19,5 21,2 22,8 24,4 26,0 29,2 32,5 35,6 38,7 41, ,8 19,5 21,2 23,0 24,8 26,5 28,2 31,6 35,1 38,5 41,9 45, ,0 22,0 23,9 26,0 27,9 29,8 31,8 35,6 39,5 43,3 47,1 50, ,0 23,0 25,0 27,2 29,2 31,2 33,2 37,2 41,3 45,3 49,3 53, ,0 25,2 27,4 29,7 31,9 34,0 36,2 40,6 45,0 49,4 53,8 58, ,9 27,3 29,6 32,1 34,5 36,8 39,2 43,9 48,7 53,4 58,1 62, ,8 29,4 31,9 34,5 37,1 39,6 42,1 47,2 52,4 57,4 62,4 X ,8 31,5 34,2 37,0 39,8 42,5 45,2 50,6 56,0 61,5 X X ,8 32,5 35,2 38,0 40,8 43,5 46,3 51,6 57,0 62,5 X X ,8 33,5 36,2 39,0 41,8 44,5 47,3 52,6 58,0 X X X ,8 35,5 38,4 40,8 43,5 46,3 49,9 56,0 60,5 X X X ,8 37,6 40,6 43,0 45,7 48,5 52,5 60,5 X X X X 36
