KLAPY ODCINAJĄCE ODDYMIANIE I ZABEZPIECZENIA PPOŻ.

Transkrypt

1 ODDYMIANIE I ZABEZPIECZENIA PPOŻ. KLAPY ODCINAJĄCE ZASTOSOWANIE Przeciwpożarowe klapy odcinające służą do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku wybuchy pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności ogniowej przegrody w przypadku pożaru poprzez automatyczne lub zdalne zamknięcie otworu powstałego w miejscu przejścia instalacji przez przegrodę. Są to klapy normalnie otwarte. Wszystkie klapy odcinające posiadają dwugodzinną odporność ogniową (EI 120 S). Szczegóły zabudowy znajdują się w DTR odpowiedniego typu klapy. WARIANTY WYKONANIA W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w pozycji otwartej, sposobu otwierania i zamykania klapy oraz wyposażenia, rozróżnia się następujące warianty ich wykonania: WARIANT HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na szklanym lub lutowanym termoelemencie. Rozlutowanie się termoelementu lutowanego (HO-T) lub pęknięcie termoelementu szklanego pod wpływem przekroczenia temperatury powoduje zamknięcie się klapy. Klapa typu RK370 WARIANT HE - podstawowy wariant klapy HO lub HO-T rozbudowany o wyłącznik krańcowy (HE-T) zainstalowany na klapie dający możliwość sygnalizowania zamknięcia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy). WARIANT ER - wariant klapy z otwieraniem i utrzymywaniem przegrody klapy w pozycji otwartej realizowanym siłownikiem elektrycznym ze sprężyną powrotną firmy Belimo (dostosowanym specjalnie do obsługi klap ppoż.). Siłowniki te mogą być zasilane napięciem 24 V prądu stałego lub napięciem 230 V prądu zmiennego. Standardowo siłownik wyposażony jest w wyzwalacz termiczny (termoelement wewnątrz i na zewnątrz klapy). Siłownik elektryczny pozostający pod napięciem przez cały czas utrzymuje przegrodę w pozycji otwartej. Brak zasilania siłownika spowodowany zanikiem napięcia lub zadziałaniem wyzwalacza wskutek przekroczenia temperatury spowoduje, że układ napędu zamknie przegrodę i utrzyma ją w pozycji zamkniętej. W przypadku zamknięcia się klapy spowodowanego przerwą w dostawie prądu ponowne włączenie zasilania spowoduje otwarcie się klapy. Siłownik wyposażony jest w dwa wyłączniki krańcowe (położenia zamkniętego i położenia otwartego przegrody). 2 ODDYMIANIE I ZABEZPIECZENIA PPOŻ 1

2 KLAPY W WARIANCIE ER MOGĄ BYĆ WYPOSAŻONE W NASTĘPUJĄCE SIŁOWNIKI Siłowniki Belimo BF24-T, BF230-T lub BLF24-T, BLF230-T - stosowane domyślnie, wyposażone są w wyzwalacz termoelektryczny Belimo BAE72-S, posiadający dwa bezpieczniki termiczne TF1 i TF2 (wewnątrz i na zewnątrz obudowy klapy). W przypadku wzrostu temperatury w otoczeniu lub wewnątrz klapy powyżej 72 C, następuje zadziałanie bezpiecznika termicznego oraz zamknięcie przegrody klapy. Zadziałanie któregokolwiek bezpiecznika powoduje trwałe i bezpowrotne odcięcie napięcia zasilającego napęd. Jest to standardowy typ siłownika stosowany w klapach V370. Siłowniki Belimo BF24-T-ST lub BLF24-T-ST - siłownik analogiczny jak powyższy, wyposażony dodatkowo we wtyczkę umożliwiającą podpięcie go do standardowego modułu zasilająco - sterującego Belimo BKN. Siłowniki Belimo BF24TL-T-ST cyfrowy siłownik do klap odcinających przystosowany do współpracy z szyną komunikacyjną MPBus. Na indywidualne zapytanie dostępne są również inne typu siłowników, np. umożliwiające komunikację za pomocą szyny LonWorks. Szczegóły podłączeń elektrycznych oraz parametry stosowanych siłowników znajdują się w DTR odpowiedniego typu klapy. Wszystkie wyzwalacze termiczne mogą zadziałać w temperaturach 72±5 C lub 90±5 C. Standardowo montowane są wyzwalacze działające przy temperaturze 72±5 C. Klapy o przekroju kołowym Klapy typu RK370 KONSTRUKCJA W wykonaniu standardowy klapy przeciwpożarowe typu RK370 o przekroju kołowym składają się z dwuczęściowych stalowych korpusów wykonanych z blachy ocynkowanej, rozdzielonych elementami dystansowymi obie części, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect zawieszonej na zawiasach i czopach w części izolującej korpusy, uszczelek wentylacyjnych i pęczniejących, osi napędu, cięgna napędu, wyzwalacza termicznego oraz elementów dodatkowych zabezpieczających i realizujących podstawowe zadanie, jakim jest przerwanie przepływu powietrza w przypadku powstania pożaru tj.: elementy utrzymujące i ustalające ruchomą przegrodę w położeniu otwartym lub zamkniętym (mechanizm dźwigniowo-sprężynowy lub siłownik Belimo). 2 ODDYMIANIE I ZABEZPIECZENIA PPOŻ

3 WARIANT HO WARIANT HE WARIANT ER ODDYMIANIE I ZABEZPIECZENIA PPOŻ 3

4 KLAPY ODCINAJĄCE TYPOSZEREG PRODUKOWANYCH KLAP TEGO TYPU JEST ZGODNY ZE ŚREDNICAMI ZALECANYMI PRZEZ PN-EN 1506 I WYNOSI: Dn = 400, 500, 560, 630 mm Klapy z przewodami instalacji wentylacyjnej mogą mieć połączenie nyplowe lub mufowe. Całkowita długość klap wynosi 370 mm. Na indywidualne zamówienie możliwe jest wykonanie klapy V370 w wykonaniu specjalnym: - klapy do pracy w środowisku atmosferycznym lub narażone na bezpośrednie oddziaływanie wody lub mrozu Klapy RK370 wykonywane są również w zakresie średnic Dn powyżej 630 mm do 800 mm. Dla tych wielkości wykonywane są z klap prostokątnych (kwadratowych) typu V370, o wymiarach DxD z dodatkowymi kanałami prostokątnymi i kołowymi podłączeniami nyplowymi lub mufowymi. Długość części kwadratowej takiej klapy wynosi D+10 mm. Do standardowego wymiaru klapy (370 mm) po obu stronach, kanałów zamontowane są proste kanały o odpowiednich długościach wg rysunku nr 2, zapewniając swobodne otwieranie się klapy. Z obu stron takiego zestawu (klapa + kanały) zamontowane są przejścia z przekroju kwadratowego w kołowy o wymaganej średnicy Dn. Całkowita długość takiego zestawu wynosi D+110 mm. 42ODDYMIANIE I ZABEZPIECZENIA PPOŻ ODDYMIANIE I ZABEZPIECZENIA PPOŻ 3

5 MONTAŻ KLAP Montaż klap powinien odpowiadać jednemu z przedstawionych w DTR oraz Aprobacie Technicznej wariantów zabudowy Kierunek przepływu powietrza przez klapę jest bez znaczenia dla sposobu jej montażu (przed lub za przegrodą) Montaż klap może odbywać się w oddzieleniu ogniowym pionowym Zastosowane materiały montażowe i sposób podwieszenia winien uniemożliwić nieumyślną zmianę położenia klapy względem oddzielenia ogniowego Klapa musi być połączona z instalacją wentylacji bez jakichkolwiek naprężeń, w sposób trwały i szczelny Z obu stron zabudowanej klapy wewnątrz podłączonych przewodów wentylacyjnych musi być wolna przestrzeń umożliwiająca pełne otwarcie przegrody odcinającej Instalację elektryczną sygnalizacji, oraz zasilania elementów napędu należy wykonać zgodnie ze schematami ideowymi dla odpowiedniego wariantu wykonania klapy Po zainstalowaniu elementu w przegrodzie ogniowej (w zależności od wariantu zabudowy, klapa lub kanał), wykonać doszczelnienie pomiędzy przegrodą ogniową a zamontowanym elementem wg przyjętego wariantu zabudowy. Po doszczelnieniu należy sprawdzić, czy klapa działa poprawnie i czy elementy napędu klapy nie zostały zabrudzone. Jeżeli tak to należy je oczyścić We wcześniej przygotowanym otworze, element ( kanał lub klapa), umieszczony w przegrodzie ogniowej ( w zależności od wariantu zabudowy klapy ) ustawić centrycznie zapewniając jednocześnie jego współosiowość z montowanym ciągiem wentylacyjnym oraz dostęp do obsługi Przegroda odcinająca w pozycji zamkniętej, na całym obwodzie ma przylegać do kątowników oporowych znajdujących się wewnątrz obudowy zamontowanej klapy Oś obrotu przegrody dla klap ma być ustawiona w płaszczyźnie poziomej POWIERZCHNIA EFEKTYWNA ORAZ WARTOŚĆ WSPÓŁCZYNNIKA f 1 KLAPY PRZECIWPOŻAROWE TYPU RK370 Dn A ef [m 2 ] 0,099 0,163 0,209 0,270 f 1 [%] 12,7 10,6 9,1 8,1 WARIANTY ZABUDOWY KLAP W zależności od projektowanego sposobu usytuowania klapy w stosunku do oddzielenia ogniowego rozróżniamy warianty zabudowy: W oddzieleniu ogniowym Dla oddzielenia ogniowego klasy EI120 minimalna grubość przegrody wynosi: Oddzielenie wykonane z betonu mm Oddzielenie murowane z bloczków z betonu komórkowego mm Oddzielenie murowane z cegły pełnej mm Oddzielenie typu lekkiego np. gipsowo-kartonowe mm ODDYMIANIE Oddymianie I ZABEZPIECZENIA i zabezpieczenia ppoż. PPOŻ 5

6 KLAPY ODCINAJĄCE SCHEMATY IDEOWE INSTALACJI ELEKTRYCZNEJ SCHEMAT IDEOWY INSTALACJI ELEKTRYCZNEJ DLA KLAPY W WARI- ANCIE ER Z SCHEMATPOŁĄCZEŃSIŁOWNIKAKLAPYPRZECIWPOŻAROWEJWWARIANCIEER 62ODDYMIANIE I ZABEZPIECZENIA PPOŻ ODDYMIANIE I ZABEZPIECZENIA PPOŻ 3

7 KLAPY ODCINAJĄCE SCHEMAT POŁĄCZEŃ WYŁĄCZNIKA KRAŃCOWEGO KLAPY PRZECIW- POŻAROWEJ 82ODDYMIANIE I ZABEZPIECZENIA PPOŻ ODDYMIANIE I ZABEZPIECZENIA PPOŻ 3

8 DANE TECHNICZNE SIŁOWNIKÓW BELIMO Parametry Napięcie zasilania Pobór mocy: podczas otwierania podczas utrzymywania w pozycji otwartej BF24 BF24-ST BFT24 BF24-T BF24-T-ST 24V~ ±20% 50/60 Hz 7 W w 2 W BF230 BFT230 BF230-T AC 230 V 50/60 Hz a 8 W w 3 W Typ siłowników ze sprężyną powrotną BLF24-ST BLF24-T-ST AC 24 v 50/60 Hz a 5 W w 2,5 W BLF230 BLF230-T AC 230 V 50/60 Hz BF24TL-T-ST AC 24 V 50/60 Hz DC 24 V Moc znamionowa 10 VA 12,5 VA 7 VA 7 VA 10 VA Klasa ochrony III II III II III Stopień ochrony IP42 IP42 IP54 IP54 IP54 Wyłącznik pomocniczy punkt włączenia Czas ruchu Siłownik (otwieranie) Sprężyna powrotna (zamykanie) Wskazanie położenia 2xEPU 6(3)A 250 V 5 o, 80 o 140 s ~16 s (@ tamb = 20 o C) mechaniczne ze wskaźnikiem 2xEPU 6(3)A 250 V 5 o, 80 o 140 s ~16 s (@ tamb = 20 o C) mechaniczne ze wskaźnikiem 2xSPDT 6(1.5)A AC 250 V 5 o, 80 o ~40-75 s (0-4 Nm) ~20 s przy o C max 60 s przy +50 o C mechaniczne ze wskaźnikiem a 5 W w 3 W 2xSPDT 6(1.5)A AC 250 V 5 o, 80 o ~40-75 s (0-4 Nm) ~20 s przy o C max 60 s przy +50 o C mechaniczne ze wskaźnikiem a 7 W w 2 W Gniazdo do połączenia BKN230-24LON lub BKN230-24MP 140 s ~16 s przy temperaturze otoczenia 20 o C mechaniczne ze wskaźnikiem Temperatura otoczenia o C o C o C o C o C Poziom natężenia dźwięku Trwałość Silnik max 45 db(a) sprężyna ~ 62 cb(a) min nastawień Silnik max 45 db(a) sprężyna ~ 62 cb(a) min nastawień Silnik max 45 db(a) sprężyna ~ 62 cb(a) min nastawień Silnik max 45 db(a) sprężyna ~ 62 cb(a) min nastawień Silnik max 45 db(a) sprężyna ~ 62 cb(a) min nastawień Obsługa bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy Objaśnienia oznaczeń odmian siłowników ze sprężyną zwrotną: ODDYMIANIE I ZABEZ "T" - "T" - "ST" - umieszczone przed napięciem zasilania oznacza siłownik wyposażony w zewnętrzny wyzwalacz termolektryczny umieszczone po napięciu zasilania oznacza siłownik wyposażony w zewnętrzny i kanałowy (we wnętrzny) wyzwalacz termoelektryczny umieszczone na końcu oznaczenia siłownika oznacza, że kabel podłączeniowy zakończony jest wtyczką umożliwiającą podłączenie do modułu kontrolno-zasilającego BKN Oddymianie i zabezpieczenia ppoż. ODDYMIANIE I ZABEZPIECZENIA PPOŻ 9

9 KLAPY ODCINAJĄCE OPORY PRZEPŁYWU KLAP TYPU RK370 W ZALEŻNOŚCI ZALEŻNOŚĆ k 1 OD F KL / F 0 L wa = L pa + k 1 [db(a)] PIECZENIA PPOŻ gdzie: k 1 - poprawka w db określona z wykresu w zależności od stosunku F kl /F 0 F kl - powierzchnia przekroju klapy, m 2 F 0 - powierzchnia odniesienia równa 1 m ODDYMIANIE I ZABEZPIECZENIA PPOŻ ODDYMIANIE I ZABEZPIECZENIA PPOŻ 3

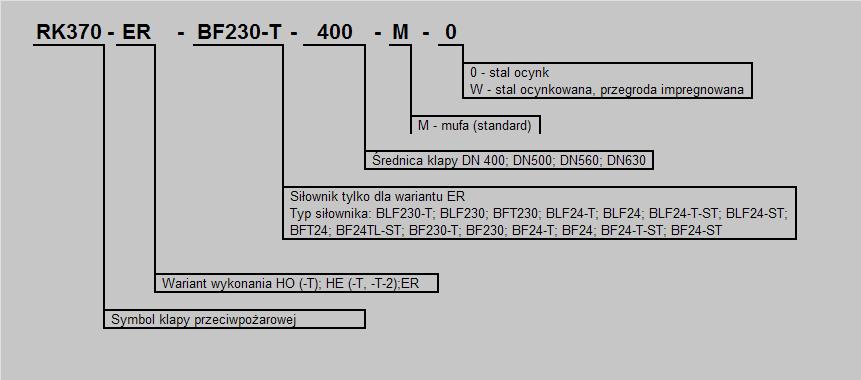

10 PRODUKTY OPCJONALNE Produkty opcjonalne: klapa odcinająca VD370 do systemów wielostrefowej wentylacji pożarowej, klapa odcinająca RK150, klapa odcinająca RK370M, klapa odcinająca V370 PRZYKŁADZAMÓWIENIA DOKUMENTY DOPUSZCZAJĄCE Europejsa Norma Zharmonizowana PN-EN 15650:2010 Certyfikat Zgodności 1488-CPD-0353/W wydany przez: Instytut Techniki Budowlanej Warszawa, ul. Filtrowa 1 Atest Higieniczny HK/B/1539/01/2012 wydany przez: Narodowy Instytut Zdrowia Publicznego Państwowy Zakład Higieny Warszawa, ul. Chocimska 24 Deklaracja Zgodności ODDYMIANIE Oddymianie I ZABEZPIECZENIA i zabezpieczenia PPOŻ ppoż. 11
