2. ODDYMIANIE I ZABEZPIECZENIA PPOŻ

Transkrypt

1 Zastosowanie: Przeciwpożarowe klapy odcinające typu RK370 służą do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku wybuchy pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności ogniowej przegrody w przypadku pożaru poprzez automatyczne lub zdalne zamknięcie otworu powstałego w miejscu przejścia instalacji przez przegrodę. Klapy RK370 posiadają deklarowaną odporność ogniową EIS 120. Warianty wykonania: W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w pozycji otwartej, sposobu otwierania i zamykania klapy oraz wyposażenia, rozróżnia się następujące warianty ich wykonania: Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na szklanym lub lutowanym termoelemencie. Rozlutowanie się termoelementu lutowanego lub pęknięcie termoelementu szklanego pod wpływem przekroczenia temperatury powoduje zamknięcie się klapy. Wariant HE - podstawowy wariant klapy (HO) rozbudowany o wyłącznik krańcowy zainstalowany na klapie dający możliwość sygnalizowania zamknięcia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy). Wariant MR - wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą, podtrzymaniem przegrody odcinającej w pozycji otwartej przez elektromagnes zasilany poprzez elektryczny wyzwalacz termiczny. Zadziałanie wyzwalacza pod wpływem przekroczonej temperatury powoduje rozłączenie zasilania elektromagnesu, co skutkuje zamknięciem się klapy. Przy podłączeniu zasilania

2 elektromagnesu przez dodatkowy wyłącznik, możliwe jest zdalne zamknięcie klapy (np. w celu sprawdzenia działania). Wariant MRI - wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą, podtrzymaniem przegrody odcinającej w pozycji otwartej przez elektromagnes impulsowy podłączony w obwodzie z elektrycznym wyzwalaczem termicznym. Zadziałanie wyzwalacza pod wpływem przekroczonej temperatury powoduje włączenie zasilania elektromagnesu, co skutkuje zamknięciem się klapy. Przy odpowiednim podłączeniu zasilania elektromagnesu przez dodatkowy wyłącznik, możliwe jest zdalne zamknięcie klapy (np. w celu sprawdzenia działania ). Wariant MRS - wariant klapy z otwieraniem zdalnym (siłownikiem) i samoczynnie zamykaną przegrodą odcinającą, podtrzymaniem przegrody odcinającej w pozycji otwartej przez zasilany elektromagnes oraz z elektrycznym wyzwalaczem termicznym. Wszystkie funkcje tego wariantu z wyjątkiem funkcji otwierania klapy są identyczne z wariantem MR. Zastosowany siłownik jednokierunkowy umożliwia zdalne otwieranie klapy. Zastosowane rozwiązanie czyni klapę w pełni obsługiwaną zdalnie i jednocześnie zapewnia bardzo krótki czas zamknięcia przegrody. Wariant MRIS - wariant klapy funkcjonującej jak MRI z funkcją wariantu MRS. Wariant ER wariant klapy z otwieraniem i utrzymywaniem przegrody klapy w pozycji otwartej realizowanym siłownikiem elektrycznym ze sprężyną powrotną firmy Belimo (dostosowanym specjalnie do obsługi klap p. poż.). Siłowniki te, mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. Standardowo siłownik wyposażony jest w wyzwalacz termiczny (termoelement wewnątrz i na zewnątrz klapy). Siłownik elektryczny pozostający pod napięciem przez cały czas utrzymuje przegrodę w pozycji otwartej. Brak zasilania siłownika spowodowany zanikiem napięcia lub zadziałaniem wyzwalacza wskutek przekroczenia temperatury spowoduje, że układ napędu zamknie przegrodę i utrzymuje ją w pozycji zamkniętej. W przypadku zamknięcia się klapy spowodowanego przerwą w dostawie prądu ponowne włączenie zasilania spowoduje otwarcie się klapy. Siłownik wyposażony jest w dwa wyłączniki krańcowe (położenia zamkniętego i położenia otwartego przegrody). Klapy w wariancie ER najczęściej wyposażone są w następujące siłowniki: Siłowniki Belimo BF24-T, BF230-T lub BLF24-T, BLF230-T stosowane domyślnie, wyposażone są w wyzwalacz termoelektryczny Belimo BAE72-S, posiadający dwa bezpieczniki termiczne TF1 i TF2 (wewnątrz i na zewnątrz obudowy klapy). W przypadku wzrostu temperatury w otoczeniu lub wewnątrz klapy powyżej 72 C, następuje zadziałanie bezpiecznika termicznego oraz zamknięcie przegrody klapy. Zadziałanie któregokolwiek bezpiecznika powoduje trwałe i bezpowrotne odcięcie napięcia zasilającego napęd. Jest to standardowy typ siłownika stosowany w klapach V370.

3 Siłowniki Belimo BF24-T-ST, BF230-T-ST lub BLF24-T-ST, BLF230-T-ST siłownik analogiczny jak powyższy, wyposażony dodatkowo we wtyczkę umożliwiającą podpięcie go do standardowego modułu zasilająco sterującego Belimo BKN. Siłowniki BELIMO BF24TL-T-ST cyfrowy siłownik do klap odcinających przystosowany do współpracy z szyną komunikacyjną MPBus. Dostępne są inne typu siłowników, np. umożliwiające komunikację za pomocą szyny LonWorks, dostępne są na indywidualne zapytanie. Wszystkie wyzwalacze termiczne mogą zadziałać w temperaturach 72±5 C lub 90±5 C. Standardowo montowane są wyzwalacze działające przy temperaturze 72±5 C. Wariant HO Wariant HE Wariant MR lub MRI (230V) Wariant MR lub MRI (230V)

4 Wariant MRS lub MRIS (24V) Wariant ER Konstrukcja: W wykonaniu standardowy klapy przeciwpożarowe typu RK370 o przekroju kołowym składają się z dwuczęściowych stalowych korpusów wykonanych z blachy ocynkowanej, rozdzielonych elementami dystansowymi obie części, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect zawieszonej na zawiasach i czopach w części izolującej korpusy, uszczelek wentylacyjnych i pęczniejących, osi napędu, cięgna napędu, wyzwalacza termicznego oraz elementów dodatkowych zabezpieczających i realizujących podstawowe zadanie, jakim jest przerwanie przepływu powietrza w przypadku powstania pożaru tj.: elementy utrzymujące i ustalające ruchomą przegrodę w położeniu otwartym lub zamkniętym (mechanizm dźwigniowo-sprężynowy lub siłownik Belimo). Typoszereg produkowanych klap tego typu jest zgodny ze średnicami zalecanymi przez PN-EN 1506 i wynosi: Dn = 400, 500, 560 i 630 mm.

5 Klapy z przewodami instalacji wentylacyjnej mają połączenie mufowe. Całkowita długość klap typu RK wynosi 370 mm. Klapy RK370 wykonywane są również w zakresie średnic Dn powyżej 630 mm do 800 mm. Dla tych wielkości wykonywane są z klap prostokątnych (kwadratowych) typu V370, o wymiarach DxD z dodatkowymi kanałami prostokątnymi i kołowymi podłączeniami nyplowymi lub mufowymi. Długość części kwadratowej takiej klapy wynosi D+10 mm. Do standardowego wymiaru klapy (370 mm) po obu stronach, kanałów zamontowane są proste kanały o odpowiednich długościach wg rysunku, zapewniając swobodne otwieranie się klapy. Z obu stron takiego zestawu (klapa + kanały) zamontowane są przejścia z przekroju kwadratowego w kołowy o wymaganej średnicy D n. Całkowita długość takiego zestawu wynosi D+110 mm. Na indywidualne zamówienie możliwe jest wykonanie klapy V370 w jednym z trzech wykonań specjalnych: - klapy do pracy w środowisku atmosferycznym lub narażone na bezpośrednie oddziaływanie wody lub mrozu, - klapy do pracy w środowisku agresywnym chemicznie, narażone na kontakt z oparami alkoholi, kwasów, rozpuszczalników itp. - klapy wykonane ze stali nierdzewnej 1H18N9T. Zaleca się projektować takie usytuowanie klap, aby napęd klapy pozostał na zewnątrz pomieszczenia z agresywnym środowiskiem. Należy uwzględnić stopień ochrony IP54 napędu klapy. Klapy przeciwpożarowe typu RK370 D n [mm] A ef [m 2 ] 0,099 0,163 0,209 0,270 f 1 [%] 12,7 10,6 9,1 8,1 Montaż klap: Montaż klap powinien odpowiadać jednemu z przedstawionych w DTR oraz Aprobacie Technicznej wariantów zabudowy. We wcześniej przygotowanym otworze, element ( kanał lub klapa), umieszczony w przegrodzie ogniowej ( w zależności od wariantu zabudowy klapy ) ustawić centrycznie zapewniając jednocześnie jego współosiowość z montowanym ciągiem wentylacyjnym oraz dostęp do obsługi. Oś obrotu przegrody dla klap ma być ustawiona w płaszczyźnie poziomej. Kierunek przepływu powietrza przez klapę jest bez znaczenia dla sposobu jej montażu (przed lub za przegrodą). Montaż klap może odbywać się w oddzieleniu ogniowym pionowym lub poziomym Zastosowane materiały montażowe i sposób podwieszenia powinien uniemożliwić nieumyślną zmianę położenia klapy względem oddzielenia ogniowego.

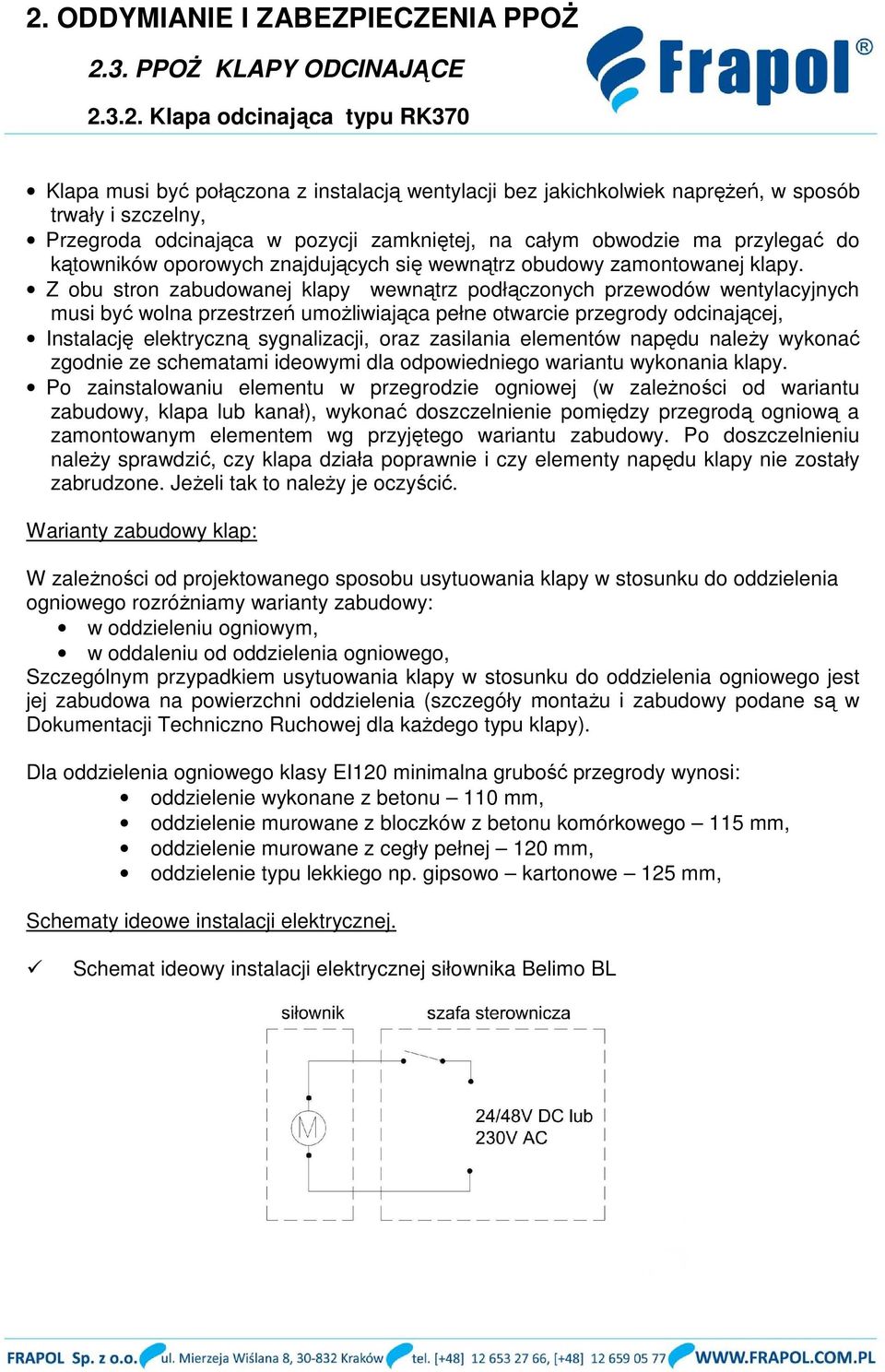

6 Klapa musi być połączona z instalacją wentylacji bez jakichkolwiek naprężeń, w sposób trwały i szczelny, Przegroda odcinająca w pozycji zamkniętej, na całym obwodzie ma przylegać do kątowników oporowych znajdujących się wewnątrz obudowy zamontowanej klapy. Z obu stron zabudowanej klapy wewnątrz podłączonych przewodów wentylacyjnych musi być wolna przestrzeń umożliwiająca pełne otwarcie przegrody odcinającej, Instalację elektryczną sygnalizacji, oraz zasilania elementów napędu należy wykonać zgodnie ze schematami ideowymi dla odpowiedniego wariantu wykonania klapy. Po zainstalowaniu elementu w przegrodzie ogniowej (w zależności od wariantu zabudowy, klapa lub kanał), wykonać doszczelnienie pomiędzy przegrodą ogniową a zamontowanym elementem wg przyjętego wariantu zabudowy. Po doszczelnieniu należy sprawdzić, czy klapa działa poprawnie i czy elementy napędu klapy nie zostały zabrudzone. Jeżeli tak to należy je oczyścić. Warianty zabudowy klap: W zależności od projektowanego sposobu usytuowania klapy w stosunku do oddzielenia ogniowego rozróżniamy warianty zabudowy: w oddzieleniu ogniowym, w oddaleniu od oddzielenia ogniowego, Szczególnym przypadkiem usytuowania klapy w stosunku do oddzielenia ogniowego jest jej zabudowa na powierzchni oddzielenia (szczegóły montażu i zabudowy podane są w Dokumentacji Techniczno Ruchowej dla każdego typu klapy). Dla oddzielenia ogniowego klasy EI120 minimalna grubość przegrody wynosi: oddzielenie wykonane z betonu 110 mm, oddzielenie murowane z bloczków z betonu komórkowego 115 mm, oddzielenie murowane z cegły pełnej 120 mm, oddzielenie typu lekkiego np. gipsowo kartonowe 125 mm, Schematy ideowe instalacji elektrycznej. Schemat ideowy instalacji elektrycznej siłownika Belimo BL

7 Schemat ideowy instalacji elektrycznej dla klapy w wariancie ER z siłownikiem Belimo BLF-T lub BF-T wyposażonymi w wyzwalacz termiczny: Schemat ideowy instalacji elektrycznej dla klapy z elektromagnesem MR oraz dla klapy z elektromagnesem MRI

8 Schemat połączeń wyłącznika krańcowego klapy przeciwpożarowej wariant HE. Parametry Dane techniczne siłowników Belimo. Napięcie zasilania Pobór mocy BF24 BF24-ST BFT24 BFT24-ST BF24-T BF24-T-ST 24V~ ±20%, 50/60Hz BF230 BFT230 BF230-T AC 230 V 50/60Hz Typ siłowników ze sprężyną powrotną BLF24-ST BLF24-T--ST AC 24V, 50/60Hz BLF 230 BLF T AC 230 V 50/60Hz Siłownik jednokierunkowy BF 24TL-T-ST BL BL AC 24 V 50/60Hz DC 24V AC V AC/DC 24/48V podczas otwierania podczas utrzymywania w 7 W 2 W 8 W 3 W 5 W 2,5 W 5 W 3 W 7 W 2 W 10 W <1 W ) * 10 W <1 W ) * pozycji otwartej Moc znamionowa 10VA 12,5VA 7 VA 7 VA 10 VA 15 VA 15 VA Klasa ochrony III II III II III II III Stopień ochrony IP42 IP42 IP54 IP54 IP54 IP54 Wyłącznik pomocniczy punkt włączenia Czas ruchu Siłownik (otwieranie) Sprężyna powrotna ( zamykanie) Wskazanie położenia Temperatura otoczenia 2xEPU 6(3)A, 250V 5 o, 80 o 140s ~16s (@ tamb=20 o C) mechaniczne ze wskaźnikiem 2xEPU 6(3)A, 250V 5 o, 80 o 140s ~16s (@tamb=20 o C) mechaniczne ze wskaźnikiem 2xSPDT 6(1.5)A, AC250V 5 o, 80 o ~40 75s (0 4Nm) ~20s przy o C; maks. 60s przy +50 o C mechaniczne ze wskaźnikiem 2xSPDT 6(1.5)A, AC 250V 5 o, 80 o ~40 75s (0 4Nm) ~20s przy o C; maks. 60s przy +50 o C mechaniczne ze wskaźnikiem Gniazdo do połączenia BKN230-24LON lub BKN230-24MP ~140 s ~16 s przy temperaturze otoczenia 20 o C; mechaniczne ze wskaźnikiem Nie posiada I P54 Nie posiada <20 s (0-18Nm) <20 s (0-18Nm) Nie dotyczy Nie dotyczy o C o C o C o C o C o C o C Poziom natężenia Silnik Silnik Silnik Silnik Silnik Silnik Silnik

9 Parametry dźwięku Trwałość BF24 BF24-ST BFT24 BFT24-ST BF24-T BF24-T-ST max.45db(a); sprężyna ~62dB(A) min nastawień BF230 BFT230 BF230-T max.45db(a); sprężyna ~62dB(A) min nastawień Typ siłowników ze sprężyną powrotną BLF24-ST BLF24-T--ST max.45db(a); sprężyna ~62dB(A) min nastawień BLF 230 BLF T max.45db(a); sprężyna ~62dB(A) min nastawień Siłownik jednokierunkowy BF 24TL-T-ST BL BL max.45db(a); sprężyna ~62dB(A) min nastawień max.60db(a) min. 300 cykli max.60db(a) min. 300 cykli Obsługa bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy * - Pobór mocy przy utrzymaniu położenia Objaśnienia oznaczeń odmian siłowników ze sprężyną powrotną. T - umieszczone przed napięciem zasilania oznacza siłownik wyposażony w zewnętrzny) wyzwalacz termoelektryczny. ST - umieszczone wyzwalacz termoelektryczny. T - umieszczone po napięciu zasilania oznacza siłownik wyposażony w zewnętrzny i kanałowy (wewnętrzny na końcu oznaczenia siłownika oznacza, że kabel podłączeniowy zakończony jest wtyczką umożliwiającą podłączenie do modułu kontrolno-zasilającego BKN Dane techniczne elektromagnesów zasilanych napięciem 24V Wariant klapy/symbol elektromagnesu MR/ MR/ MRI/ MRI/ Moc znamionowa 1,6 W 1 W 3,5 W 3 W Max. siła trzymania 12 dan 20 dan 12 dan 20 dan Wolny przekrój i wielkość wskaźnika f 1 Klapy przeciwpożarowe typu RK370 D n A ef [m 2 ] 0,099 0,163 0,209 0,270 f 1 [%] 12,7 10,6 9,1 8,1

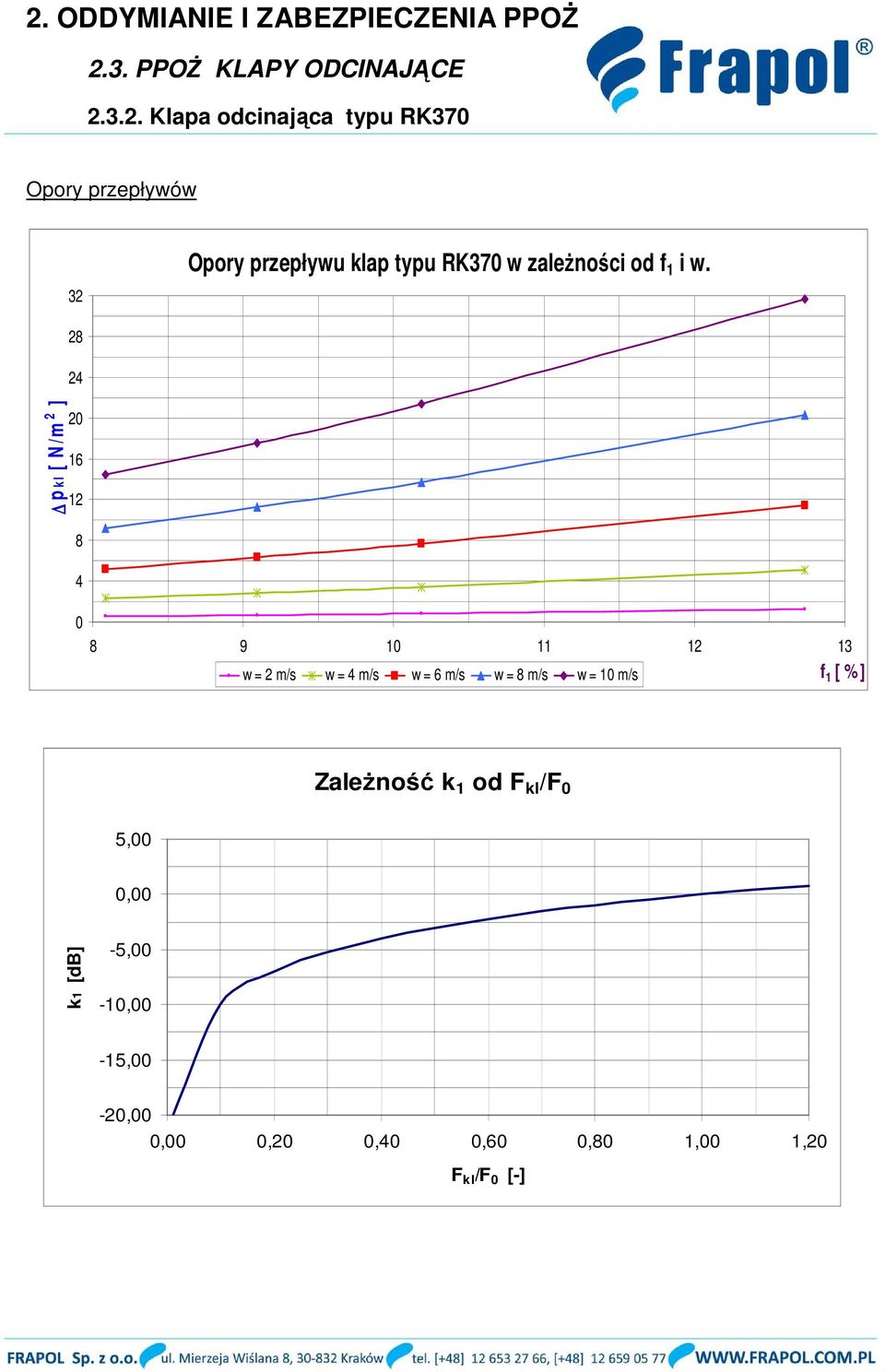

10 Opory przepływów 32 Opory przepływu klap typu RK370 w zależności od f 1 i w. p k l [ N /m 2 ] w = 2 m/s w = 4 m/s w = 6 m/s w = 8 m/s w = 10 m/s f 1 [ % ] Zależność k 1 od F kl /F 0 5,00 0,00 k1 [db] -5,00-10,00-15,00-20,00 0,00 0,20 0,40 0,60 0,80 1,00 1,20 F kl /F 0 [-]

11 L wa = L pa + k 1 [db] gdzie: k 1 - poprawka w db określona z wykresu w zależności od stosunku F kl /F 0 F kl - powierzchnia przekroju klapy, m 2 F 0 - powierzchnia odniesienia równa 1 m 2 Przykład zamówienia: Dokumenty dopuszczające: Aprobata Techniczna ITB AT /2008 oraz Certyfikat Zgodności Nr ITB-0876/W wydany przez: INSTYTUT TECHNIKI BUDOWLANEJ Warszawa, ul. Filtrowa 1 Atest higieniczny HK/B/0332/01/2009 wydany przez: PAŃSTWOWY ZAKŁAD HIGIENY Warszawa, ul. Chocimska 24
