1 DKISMA Klapa odcinająca wentylacji pożarowej 1 / 8 DKISMA Klapa odcinająca do systemów wielostrefowej wentylacji pożarowej Odporność ogniowa EI120(v ew i o) S1500C mod AAmulti CPR Kod zamawiania Średnica nominalna Rodzaj napędu Uwaga: DKISMA: Klapa odcinająca wentylacji pożarowej do systemów wielostrefowych z automatyczną aktywacją Rodzaj napędu: DV7; siłownik 230 V AC z wyłącznikami krańcowymi DV9; siłownik24 V AC/DC z wyłącznikami krańcowymi DV9-ST; siłownik 24 V AC/DC z wyłącznikami krańcowymi oraz przyrządem zasilającym do komunikacji BKNE DV9-SR; siłownik modulowany 24 V AC/DC z wyłącznikami krańcowymi oraz kontrolą pozycji przegrody (jak w przepustnicy regulacyjnej) Przykład kodu zamawiania: DKISMA - W H DV7, DV9, DV9-ST, DV9-SR DKISMA DV9-ST Klapa odcinająca prostokątna wentylacji pożarowej do systemów wielostrefowych, szerokość W = 1600 mm, wysokość H = 1000 mm, z siłownikiemr 24 V AC/DC z wyłacznikami krańcowymi i przyrządem zasilającym do komunikacji BKNE Opis Klapa odcinająca wentylacji pożarowej jest elementem systemów SHEVS (Smoke and Heat Exhaust Ventilation Systems) i posiada 2 pozycje bezpieczne: 1. otwarta - zapewnia wyrzut dymu i ciepła poprzez wentylator oddymiający ze strefy pożarowej w przypadku pożaru 2. zamknieta - aby zatrzymać rozprzestrzenianie się ognia i dymu do pomieszczenia nie objętego pożarem. Konstrukcja DKISMA posiada obudowę ze stali ocynkowanej. Przegroda klapy jest wykonana z materiałów bezazbestowych. Klapa jest szczelnie zamykana przez aktywne uszczelnienie pęczniejące w celu uniknięcia rozprzestrzeniania się ognia i dymu. Przeciwkołnierze są używane do stosowania przy połączeniu z kanałem wentylacyjnym.

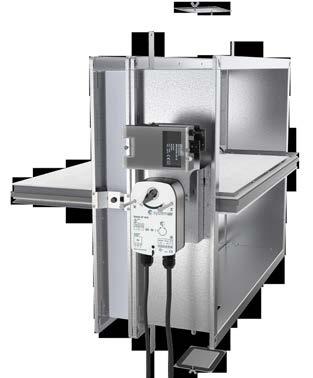

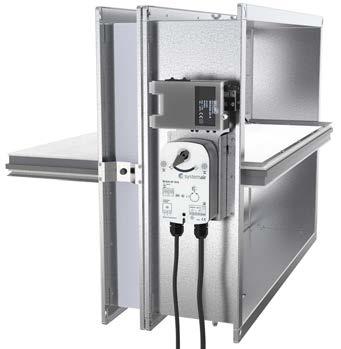

2 2 / 8 Klapy odcinające wentylacji pożarowej DKISMA 5 6 Zaginany wspornik 175 ø6, ,8 11,8 2 1 R L=300 R 2 W H (W+60) (H+60) W 1 Rys. 2: Wymiary prostokątnej klapy wentylacji pożarowej 4 3 Opis części klapy: 1. Obudowa 2. Przegroda odcinająca 3. Pokrywa rewizyjna 4. Siłownik 5. Przyrząd komunikacji (tylko wersja DV9-ST); pozycja tego urządzenia zależy od wielkości H - powyżej lub obok siłownika 6. Zaginany wspornik Rys. 1: Elementy klapy wentylacji pożarowej DKISMA Odporność ogniowa, wymiary i dopuszczalne metody montażu Klapy odcinające wentylacji pożarowej do systemów wielostrefowych, prostokatne są: certyfikowane zgodnie z normą hnen , testowane zgodnie z normą EN , i klasyfikowane zgodnie z normą EN : Wymiary Certyfikat Nr. Nazwa produktu Odporność ogniowa Konstrukcja Ścienna Metody montażu - testowane przy podciśnieniu (Pa) Mokry Suchy Miękkie Przejście Zestaw montaż. Na ścianie Poza ścianą do DKISMA EI120(v ew i o) S1500C mod AA ve 1500 ściana sztywna / ściana lekka Tab. 1: Odporność ogniowa, dopuszczalne metody montażu i wymiary klap wentylacji pożarowej DKISMA

3 DKISMA Klapy odcinające wentylacji pożarowej 3 / 8 Wymiary, masa i wymiary brzegowe m * (kg ±10%) W ,9 10,8 11,6 12,5 13,4 14,3 15,1 16,9 18, ,8 11,7 12,7 13,6 14,6 15,6 16,6 18,5 20,4 22, ,6 12,7 13,7 14,8 15,8 17,0 18,0 20,1 22,2 24,3 26, ,3 13,9 15,1 16,2 17,4 18,6 19,7 22,0 24,4 26,6 28,9 31, H ,6 14,9 16,1 17,4 18,6 19,9 21,1 23,6 26,1 28,6 31,1 33,6 36,1 38, ,9 17,2 18,5 19,9 21,3 22,6 25,3 28,0 30,6 33,3 36,0 38,7 41,4 44, ,8 18,3 19,7 21,1 22,6 24,1 26,9 29,8 32,7 35,5 38,4 41,3 44,2 48,4 51, ,4 22,0 23,7 25,3 27,0 30,2 33,5 36,7 41,3 44,5 47,8 51,1 54,3 58,1 60, ,2 29,0 30,8 32,7 36,3 38,4 42,0 45,7 49,3 52,9 56,6 60,3 64,4 67,0 70, ,8 30,9 34,2 38,2 42,2 46,2 50,3 54,3 58,3 62,3 69,3 73,8 77,3 81, ,9 37,1 41,5 45,9 50,2 54,7 62,0 66,4 70,8 75,2 80,2 84,0 88, ,0 44,7 49,5 54,3 62,0 66,8 71,6 76,3 81,1 86,5 90,7 95,5 Tab. 2: Wymiary i mas klap odcinających wentylacji pozarowej DKISMA * Uwaga: Tabela jest ważna dla klap od DV7 do DV9. = dla DV9-ST + 0,8 kg = dla DV9-ST + 1,6 kg - = Nie produkowane H R 1 R Tab. 3: Wymiary brzegowe klapy DKISMA w pozycji otwartej

4 4 / 8 Klapy odcinające wentylacji pożarowej DKISMA W DV7 / DV9; W 1 = 111 mm DV9-ST; W 1 = 179 mm H DV7 / DV9 / DV9-ST W 1 = 111 mm DV7 / DV9 / DV9-ST W 1 = 125 mm DV7/ DV9 / DV9-ST W 1 = 197 mm Tab. 4: Wymiary brzegowe siłownika (DV7 i DV9) lub siłownika z przyrząem zasilajacym do komunikacji (DV9-ST) Powierzchnia czynna A v (m 2 ) W ,025 0,031 0,037 0,044 0,050 0,057 0,063 0,076 0, ,034 0,043 0,052 0,061 0,070 0,079 0,088 0,106 0,124 0, ,044 0,055 0,066 0,078 0,089 0,101 0,112 0,135 0,158 0,181 0, ,053 0,067 0,081 0,095 0,109 0,123 0,137 0,165 0,193 0,220 0,248 0,276 H 400 0,063 0,079 0,095 0,112 0,128 0,145 0,161 0,194 0,227 0,260 0,293 0,326 0,359 0, ,091 0,110 0,129 0,148 0,167 0,186 0,224 0,262 0,299 0,337 0,375 0,413 0,451 0, ,103 0,124 0,146 0,167 0,189 0,210 0,253 0,296 0,339 0,382 0,425 0,468 0,511 0,553 0, ,153 0,180 0,206 0,233 0,259 0,312 0,365 0,418 0,471 0,524 0,577 0,630 0,682 0,735 0, ,214 0,245 0,277 0,308 0,371 0,434 0,497 0,560 0,623 0,686 0,749 0,811 0,874 0,937 1, ,284 0,321 0,357 0,430 0,503 0,576 0,649 0,722 0,795 0,868 0,940 1,013 1,086 1, ,365 0,406 0,489 0,572 0,655 0,738 0,821 0,904 0,987 1,069 1,152 1,235 1, ,455 0,548 0,641 0,734 0,827 0,920 1,013 1,106 1,198 1,291 1,384 1,477 Tab. 5: Powierzchnia czynna klap DKISMA

5 DKISMA Klapy odcinające wentylacji pożarowej 5 / 8 Spadek ciśnienia oraz poziom mocy akustycznej DKISMA (Pa) L WA = 20dB v (m/s) Wykres 1 Spadek ciśnienia oraz poziom mocy akustyczne DKISMA UWAGA: L WA = poziom mocy akustycznej z filtrem A (db) W ,36 1,26 1,19 1,13 1,08 1,04 1 0,94 0,88 0,84 0,80 0,77 0,74 0,71 0,69 0,67 0,66 0,65 Tab. 6: Tabela korekcyjna dla pozostałych klap Legenda W H v Szerokość nominalna klapy Wysokość nominalna klapy Prędkość w kanale (m/s) Spadek ciśnienia (Pa) Przykład 1: DKISMA v = 2 m/s = 10 Pa (wartość bezpośrednio z wykresu) Przykład 2: DKISMA v = 2 m/s = 10 0,80 = 8 Pa (współczynnik korekcyjny 0,8 lub W = 900 mm)

6 6 / 8 Klapy odcinające wentylacji pożarowej DKISMA Parametry techniczne Test trwałości cykli dla sterow. siłow. modul. bez zmian w wymag. własciwościach Testowane przy podciśnieniu Pa pziom ciśnienia 3 zgodnie z normą EN Pozycja bezpieczna Metody montażu Kierunek przepływu Max. prędkość powietrza Czas zamykania Zamknieta / otwarta zgodnie z wymaganiami w strefie pożarowej Mokry ścianie sztywnej / lekkiej Opcjonalnie Max. 12 m/s Siłownikiem < 60 s Temperatura otoczenia -20 C up to +50 C Powtórne otwarcie Wskaźnik zamknięty / otwarty Możliwość otwarcia urządzenia w stanie zimnym Wskaźniki krańcowe są wyposażeniem siłownika Przydatność środowiskowa Do stosowania wewnątrz budynków (3K5 zgodnie z normą EN ) Możliwość inspekcji Obsługa Dozwolone ciśnienie Po otwarciu klapy rewizyjnej Nie wymagane 1200 Pa Klasa szczelności przegrody (EN 1751) Klasa 3 Klasa szczelności obudowy (EN 1751) Siłownik modulowany Klasa C Możliwość ustawienia w dowolnej pozycji przegrody - patrz rodzaje układów napędowych DV9-SR 2006/42/WE Dyrektywa maszynowa Zgodność z Dyrektywami WE 2006/95/WE Dyrektywa niskonapięciowa 2004/108/WE Dyrektywa kompatybilności elektromagnetycznej Do stosowania w SHEVS do systemów wielostrefowych wentylacji pożarowej DKISMA EI120(v ew i o) S1500C mod AA Klasyfikacja klap wentylacji pożarowej wg EN A1 EI - szczelność i izolacyjność ogniowa certyfikowana odporność ogniowa w czasie (120 min) v ew - montaż w ścianie, pionowej konstrukcji ściennej i o - oddziaływanie ognia na od wewnątrz na zewnątrz i vice versa S - kryterium przecieków mniejsze niż 200 m 3 / (m 2 h) max. podciśnienie(1500pa) C mod - przydatność do stosow. jako klapy regulacyjne w mieszanych systemach kontroli rozprzestrzeniania dymu i wentylacji ogólnej AA - uruchomienie automatyczne multi - do systemów wielostrefowych

7 DKISMA Klapy odcinające wentylacji pożarowej 7 / 8 Instrukcja montażu, uruchomienia i obsługi Klapy odcinające wentylacji pożarowej muszą być montowane zgodnie z Instrukcją montażu, uruchomienia i obsługi klapwentylacji pożarowej: InstalMaintenOperInstr_PP-53_DKISMA_EN. Są one bezobsługowe. Dla klap DKISMA dopuszczalna jest metoda montażu "mokry" z osią obrotu przegrody w pozycji poziomej w sztywnej lub lekkiej konstrukcji ściennej z użyciem zaprawy murarskiej/ gipsowej/ betonowej. Zastosowanie i działanie Klapy odcinające wentylacji pożarowej DKISMA są częścią systemów wentylacyjnych do odprowadzania dymu i ciepła (SHEVS). System pomaga utrzymać przestrzeń wolną od dymu, wspomaga działanie straży pożarnej, spowalnia rozprzestrzenianie się ognia. Ten system jest stosowany w dużych budynkach, w których wielkość i kształt budynku nie umożliwiają w sposób naturalny oddymiania w przypadku wystąpienia pożaru. Klapa jest sterowana za pomocą siłownika impulsem elektrycznym z systemu nadrzędnego, jest otwierana lub zamykana w zalezności od wymagań SHEVS w danej strefie pożarowej. Siłownik zamyka lub otwiera klapę w ciągu 60 sekund. Skład materiału DKISMA posiada obudowę ze stali ocynkowanej. Przegroda klapy jest wykonana z materiałów bezazbestowych. Klapa jest szczelnie zamykana przez aktywne uszczelnienie pęczniejące w celu uniknięcia rozprzestrzeniania się ognia i dymu. Przeciwkołnierze są używane do stosowania przy połączeniu z kanałem wentylacyjnym. Warunki gwarancji Producent zapewnia 24-miesięczną gwarancję, licząc od daty wysyłki określonego w dokumencie dostawy. Szczegóły patrz: InstalMaintenOperInstr_PP- 53_DKISMA_EN. Dodatek Producent zastrzega sobie prawo do dokonywania modyfikacji produktu bez wcześniejszego powiadomienia pod warunkiem, że takie zmiany nie mają wpływu na jakość i wydajność produktu Najbardziej aktualne dane naszych produktów są dostępne na stronie: Transport, składowanie i warunki pracy W czasie transportu klap odcinających należy zapewnić przykrycie produktów i transportować w zamkniętych pudełkach na palecie. W czasie transportu klapy powinny byc zabezpieczone przed warunkami pogodowymi. Przegroda odcinająca klapy powinny być ustawiona w czasie transportu w pozycji zamkniętej. Zaleca się przechowywanie tych produktów w pomieszczeniach suchych, zamkniętych w tórych temperatura mieści się w przedziale -20 C to 50 C.

8 8 / 8 Klapy odcinające wentylacji pozarowej DKISMA Klapy odcinające wentylacji pożarowej - Produkty powiązane PKIS, PKIR3G, PKIS3G Klapy przeciwpożarowe odcinające Szczegóły są dostępne w dokumentacji technicznej TPI-28 oraz na stronie CPR CPD CPR PKI-C Klapy przeciwpożarowe typu "cartridge" Szczegóły są dostępne w dokumentacji technicznej TPI-74 oraz na stronie CPD DKIR1 i DKIS1 Klapy odcinające wentylacji pożarowej jednostrefowej Klapy odcinające wentylacji pożarowej jednostrefowej są przeznaczone do systemów wentylacji pożarowej jednostrefowej (SHEVS). Szczegóły są dostępne w dokumentacji technicznej TPI-52 oraz na stronie TPI-53 Systemair PL 11 / CPR
