Transkrypt

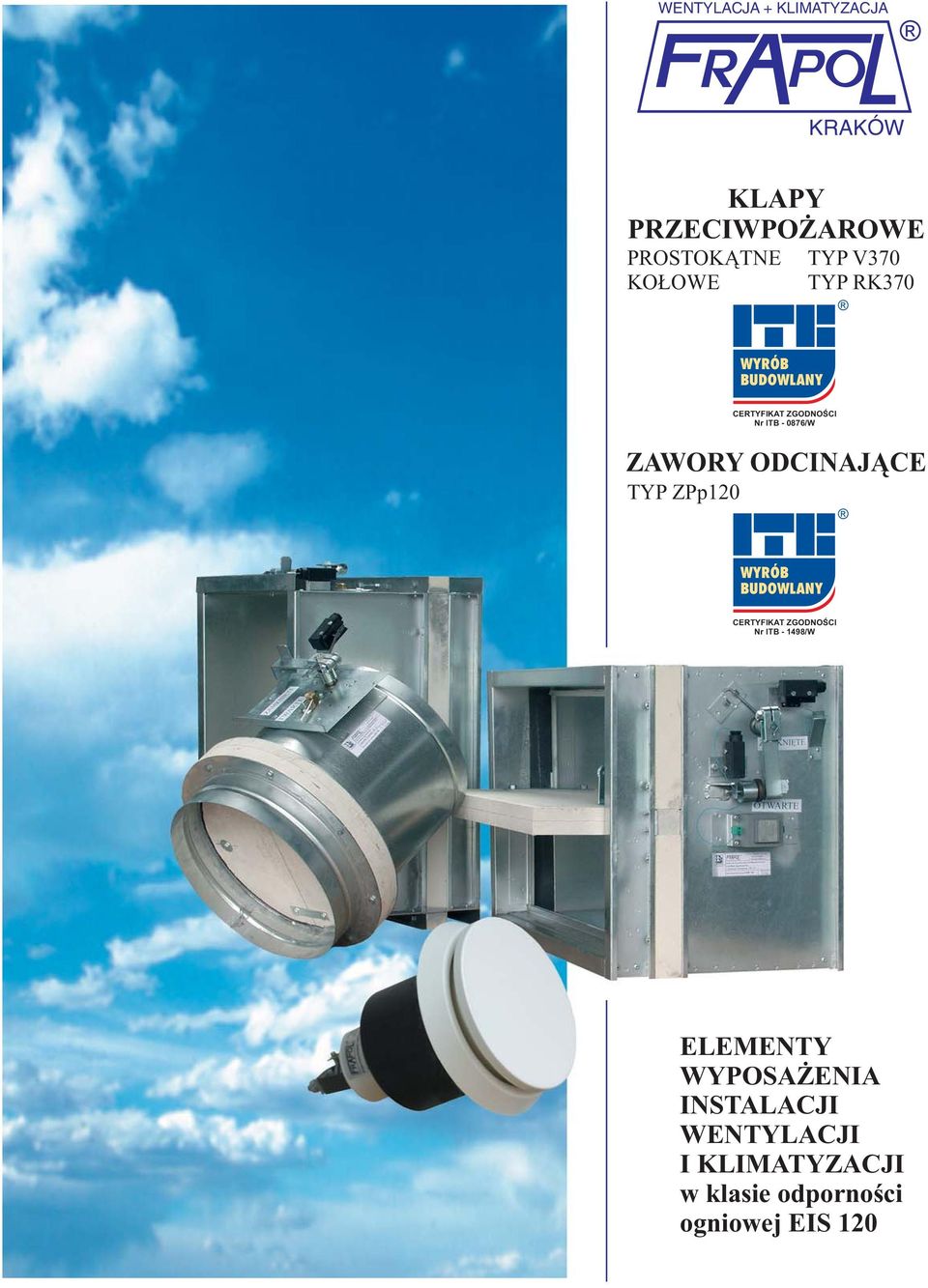

1 KLAPY PRZECIWPOŻAROWE PROSTOKĄTNE KOŁOWE TYP TYP V370 RK370 WYRÓB BUDOWLANY CERTYFIKAT ZGODNOŚCI Nr ITB /W ZAWORY ODCINAJĄCE TYP ZPp120 WYRÓB BUDOWLANY CERTYFIKAT ZGODNOŚCI Nr ITB /W ELEMENTY WYPOSAŻENIA INSTALACJI WENTYLACJI I KLIMATYZACJI w klasie odporności ogniowej EIS 120

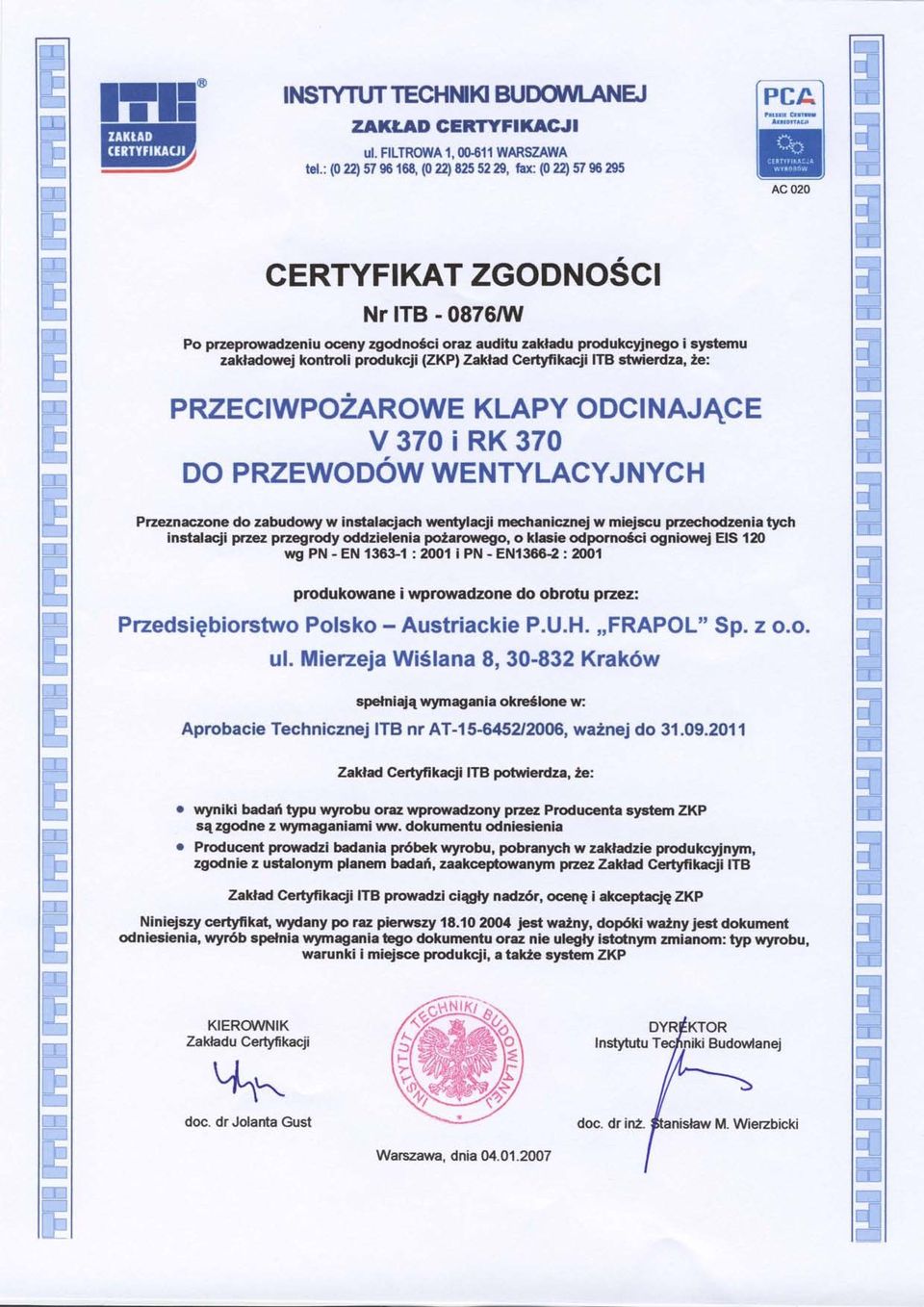

2 I NiTYTUT TECHNIK BUDO'\'I.ANEI ZAKLAD GERTYFIKAGIT UI. FILTROWA 1, M611 WARSZAWA tel.: (022) , (022) , fax (022) GERTYFIKAT ZGODNOSCI Nr ITB /W Po przeprowadzeniu oceny zgodno6ci oraz auditu zakladu produkcyjnego i systemu zakladowej kontroli prcdukcji (ZKP) Zaklad Cerffk*ii ITB styvieldza,le: przecrwpozarowe KLAPY ODC NAJACE v 370 i RK 370 DO PRZEWODOWENTYLACYJ NYC H Przeznaczone do zabudoury w instalacjach wen!y'acji mechanicznej w miejscu pzechodzenia tych instalacii przez przegrody oddzielenia poiarowego, o klaie odporno6ci ogniowej EIS 120 tw PN - EN :2fi)1 i PN - EN1366-2:M1 produkowane i wprowadzone do obrotu plzezi Przedsigbiorstwo Polsko - Austriackie P.U.H.,,FRAPOL" Sp. z o.o. ul. Mierzeja Wi6lana 8, Krak6w spelniajq wyrnagan ia okre6lone w: Aprobacie Technicznej ITB nr AT , wa2nej do Zakld Cer{fi kacii ITB potwierdza, 2e: o vvyniki badaf typu wyrobu oraz wprowadzony pnez Producenta system ZKP s4zgodne z wymaganiami ww. dokurnentu odniesienia o Producent prowadzi badania pr6bek wyrobu, pobranych w zakladzie produkcyjnym, zgodnie z ustalonltm planem badaf, zaakce$owanym przez Zaklad Cer[fikacji ITB Zaklad Certyfikacji ITB prcwadzi ciqgly nadz6r, oeelre i akceptacjg ZKP Niniejszy certyfikat qf,any po raz pierwszy jest walny, dop6ki walny jest dokunrcnt odniesienia, uryr6b spelnia wynagania tego dokumentu oraz nie ulegfiy isidnyn zrnianom: typ wyrobu, warunki i miejsce produkcji, a tak2e system ZKP KIERCruVNIK Zaktadu Certyfikacji t\ doc. dr Jolanta Gust Warszawa, dnia Instytutu T doc. dr in2. AC 020 ffit lhl til 1l l#l tffil lffil lffil It 1l t--l t""l tnl ln[-]l Ir- lnt-rl t-l l l r l I T-tl lell lel l'r-l I ul li- --ll lnt]l lr--]]l l-nl l"l]]] l[-_l I ldr I Inl l-r- til 1l lel th lffil lnl l=!l l--l lr-rl lnil t-l Itrtrl I'l:l lel IEEI tirl lntrl lfl t-l

3 nt l L_.i INSTYTUT TECHNIKI BUDOWLANEJ PL WARSZAWA, ut. FTLTROWA,, tef.: ( ; (48 22) g2s fax: ( Czlonek Europejskiej Unii Akceptacji Technicznej w Budownictwie UEAtc Czlonek EuropejskiejOrganizacli ds. Aprobat Technicznych - EOTA Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT Na podstawie rozporzqdzenia Ministra Infrastruktury z dnia B listopada 2004 r. w sprawie aprobat technicznych orazjednostek organizacyjnych upowaznionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postqpowania akceptacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: P.U.H.,,FRAPOL" Sp.z o.o. ul. Mierzeja Wi6lana 8, Krak6w stwierdza siq przydatnosc do stosowania w budownictwie wyrobow pod nazwq: przectwpozarowe KLApy odctnajace v370 i RK370 DO PRZEWODOW WENTYLACYJ NYCH w zakresie i na zasadach okre6lonych w Zalqczniku, ktory jest integralna czesciq niniejszej Aprobaty Technicznej ltb. Termin waznosci: 30 wrzes nia 2011 r. Zatacznik'. Postanowienia ogolne i techniczne DYREKTOR wlz Zastqpca Dyrektora ds. Wspolpracy z Gospodarkq,r'7,/fu77- 'rg, inl. Marek Kapron ( Warszawa, wrzesien 2006 r. Aprobata Techniczna ITB AT jest nowelizacja Aprobaty Technicznej ITB AT Dokument Aprobaty Technicznej ITB AT zawiera 46 stron. Tekst tego dokumentu mozna kopiowac tylko w calosci. Publikowanie lub upowszechnianie w kazdej innej formie fragmentow tekstu Aprobaty Technicznej wymaga pisemnego uzgodnieniaz Instytutem Techniki Budowlanej. I

4

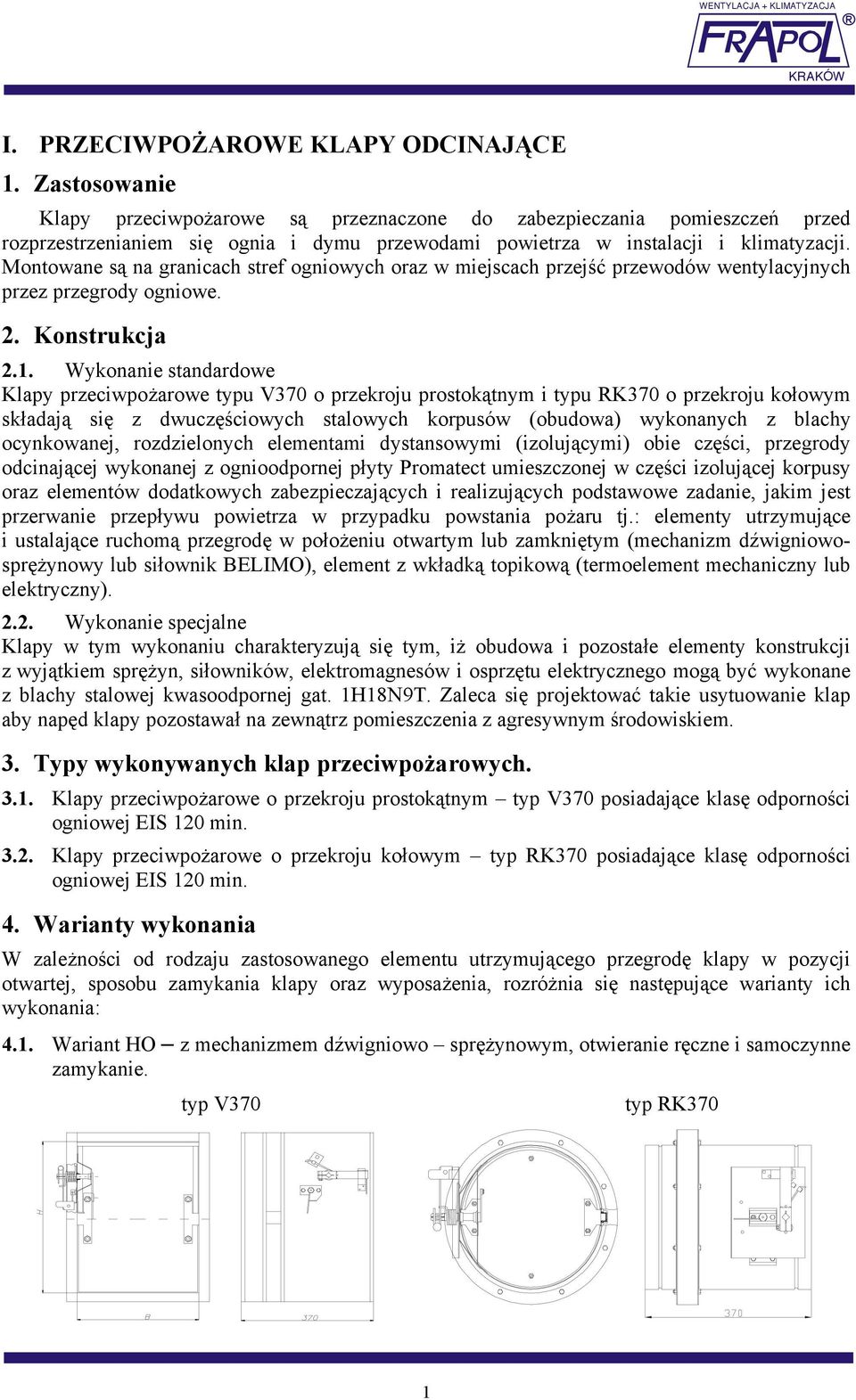

5 I. PRZECIWPOŻAROWE KLAPY ODCINAJĄCE 1. Zastosowanie Klapy przeciwpożarowe są przeznaczone do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu przewodami powietrza w instalacji i klimatyzacji. Montowane są na granicach stref ogniowych oraz w miejscach przejść przewodów wentylacyjnych przez przegrody ogniowe. 2. Konstrukcja 2.1. Wykonanie standardowe Klapy przeciwpożarowe typu V370 o przekroju prostokątnym i typu RK370 o przekroju kołowym składają się z dwuczęściowych stalowych korpusów (obudowa) wykonanych z blachy ocynkowanej, rozdzielonych elementami dystansowymi (izolującymi) obie części, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect umieszczonej w części izolującej korpusy oraz elementów dodatkowych zabezpieczających i realizujących podstawowe zadanie, jakim jest przerwanie przepływu powietrza w przypadku powstania pożaru tj.: elementy utrzymujące i ustalające ruchomą przegrodę w położeniu otwartym lub zamkniętym (mechanizm dźwigniowosprężynowy lub siłownik BELIMO), element z wkładką topikową (termoelement mechaniczny lub elektryczny) Wykonanie specjalne Klapy w tym wykonaniu charakteryzują się tym, iż obudowa i pozostałe elementy konstrukcji z wyjątkiem sprężyn, siłowników, elektromagnesów i osprzętu elektrycznego mogą być wykonane z blachy stalowej kwasoodpornej gat. 1H18N9T. Zaleca się projektować takie usytuowanie klap aby napęd klapy pozostawał na zewnątrz pomieszczenia z agresywnym środowiskiem. 3. Typy wykonywanych klap przeciwpożarowych Klapy przeciwpożarowe o przekroju prostokątnym typ V370 posiadające klasę odporności ogniowej EIS 120 min Klapy przeciwpożarowe o przekroju kołowym typ RK370 posiadające klasę odporności ogniowej EIS 120 min. 4. Warianty wykonania W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w pozycji otwartej, sposobu zamykania klapy oraz wyposażenia, rozróżnia się następujące warianty ich wykonania: 4.1. Wariant HO z mechanizmem dźwigniowo sprężynowym, otwieranie ręczne i samoczynne zamykanie. typ V370 typ RK370 1

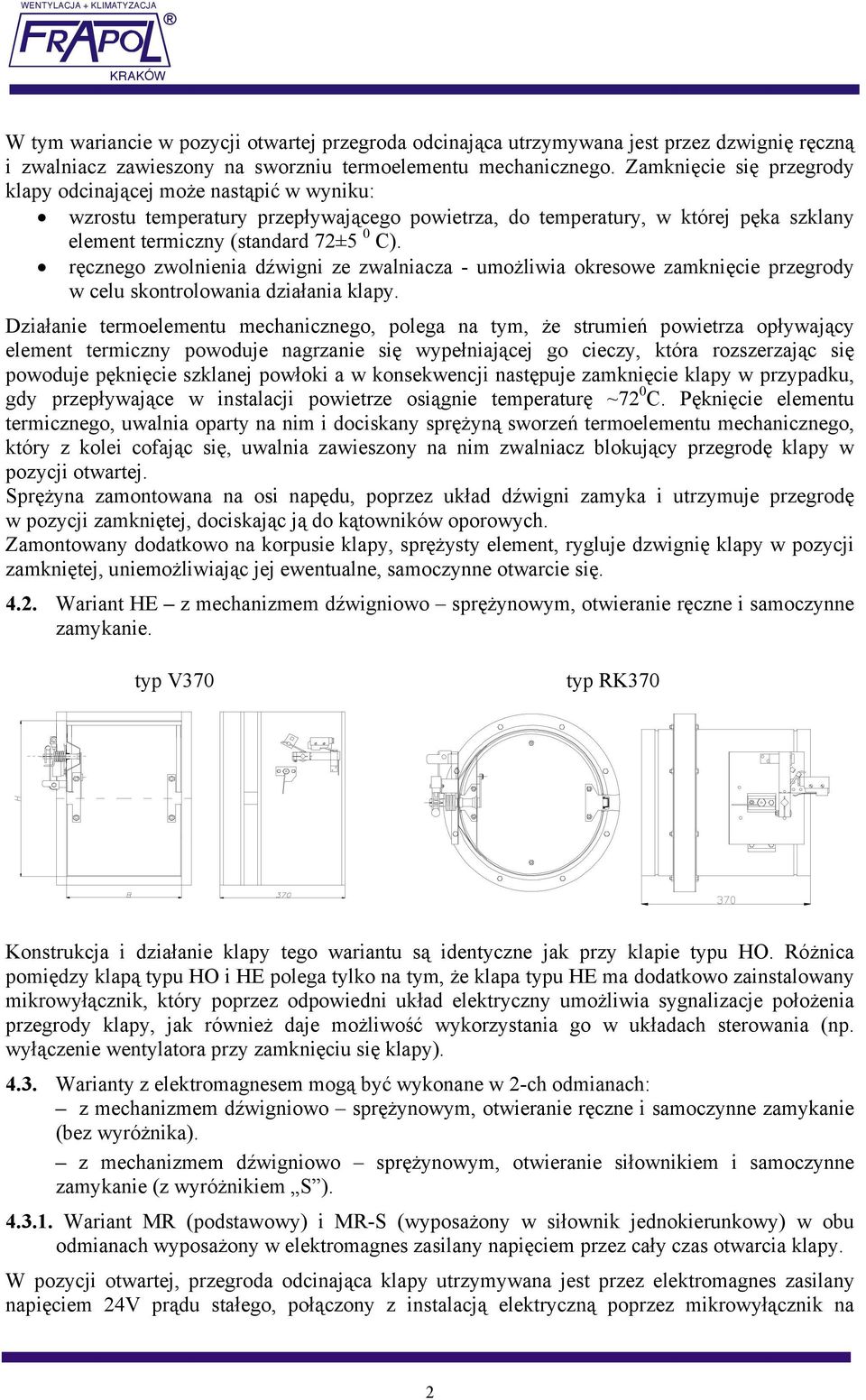

6 W tym wariancie w pozycji otwartej przegroda odcinająca utrzymywana jest przez dzwignię ręczną i zwalniacz zawieszony na sworzniu termoelementu mechanicznego. Zamknięcie się przegrody klapy odcinającej może nastąpić w wyniku: wzrostu temperatury przepływającego powietrza, do temperatury, w której pęka szklany element termiczny (standard 72±5 0 C). ręcznego zwolnienia dźwigni ze zwalniacza - umożliwia okresowe zamknięcie przegrody w celu skontrolowania działania klapy. Działanie termoelementu mechanicznego, polega na tym, że strumień powietrza opływający element termiczny powoduje nagrzanie się wypełniającej go cieczy, która rozszerzając się powoduje pęknięcie szklanej powłoki a w konsekwencji następuje zamknięcie klapy w przypadku, gdy przepływające w instalacji powietrze osiągnie temperaturę ~72 0 C. Pęknięcie elementu termicznego, uwalnia oparty na nim i dociskany sprężyną sworzeń termoelementu mechanicznego, który z kolei cofając się, uwalnia zawieszony na nim zwalniacz blokujący przegrodę klapy w pozycji otwartej. Sprężyna zamontowana na osi napędu, poprzez układ dźwigni zamyka i utrzymuje przegrodę w pozycji zamkniętej, dociskając ją do kątowników oporowych. Zamontowany dodatkowo na korpusie klapy, sprężysty element, rygluje dzwignię klapy w pozycji zamkniętej, uniemożliwiając jej ewentualne, samoczynne otwarcie się Wariant HE z mechanizmem dźwigniowo sprężynowym, otwieranie ręczne i samoczynne zamykanie. typ V370 typ RK370 Konstrukcja i działanie klapy tego wariantu są identyczne jak przy klapie typu HO. Różnica pomiędzy klapą typu HO i HE polega tylko na tym, że klapa typu HE ma dodatkowo zainstalowany mikrowyłącznik, który poprzez odpowiedni układ elektryczny umożliwia sygnalizacje położenia przegrody klapy, jak również daje możliwość wykorzystania go w układach sterowania (np. wyłączenie wentylatora przy zamknięciu się klapy) Warianty z elektromagnesem mogą być wykonane w 2-ch odmianach: z mechanizmem dźwigniowo sprężynowym, otwieranie ręczne i samoczynne zamykanie (bez wyróżnika). z mechanizmem dźwigniowo sprężynowym, otwieranie siłownikiem i samoczynne zamykanie (z wyróżnikiem S ) Wariant MR (podstawowy) i MR-S (wyposażony w siłownik jednokierunkowy) w obu odmianach wyposażony w elektromagnes zasilany napięciem przez cały czas otwarcia klapy. W pozycji otwartej, przegroda odcinająca klapy utrzymywana jest przez elektromagnes zasilany napięciem 24V prądu stałego, połączony z instalacją elektryczną poprzez mikrowyłącznik na 2

7 termoelemencie elektrycznym. Na życzenie zamawiającego, klapa tego typu może być wyposażona w transformator prostownikowy zasilany napięciem 230V prądu zmiennego. typ V370 typ RK370 Zamknięcie przegrody może nastąpić w wyniku: wzrostu temperatury powietrza do temperatury, w której zadziała element termiczny termoelementu elektrycznego i przerwie dopływ prądu do elektromagnesu. przerwania dopływu prądu do elektromagnesu od sygnału pochodzącego z centrali p. poż. Działanie termoelementu elektrycznego jest podobne jak działanie termoelementu mechanicznego, z tą tylko różnicą, że pęknięcie elementu termicznego w termoelemencie elektrycznym powoduje cofnięcie się zwory mikrowyłącznika i przerwanie dopływu prądu do urządzenia utrzymującego przegrodę w pozycji otwartej, w tym przypadku do elektromagnesu. Zamontowana na osi napędu sprężyna, poprzez układ dźwigni powoduje zamknięcie przegrody, a rygiel podobnie jak w przypadku klap typu HO i HE uniemożliwia jej ewentualne samoczynne otwarcie się. Zamontowany dodatkowo wyłącznik krańcowy, poprzez odpowiedni układ elektryczny umożliwia sygnalizację położenia przegrody zamykającej klapy, jak również daje możliwość wykorzystania go w układach sterowania Wariant MRI i MRI-S (wyposażony w siłownik jednokierunkowy) w obu odmianach wyposażony jest w elektromagnes impulsowy. W wariancie MRI układ napędowy jest zbudowany identycznie jak w wariancie MR. Różnica pomiędzy tymi klapami polega na tym, że klapy w wariancie MRI są wyposażone w elektromagnes impulsowy (magnes stały plus cewka elektromagnesu). W pozycji otwartej, przegroda odcinająca klapy utrzymywana jest przez zamocowany na korpusie klapy magnes stały i przylegającą do niego zworę zamocowaną na dźwigni ręcznej. Cewka elektromagnesu zasilana jest prądem stałym o napięciu 24 V, poprzez mikrowyłącznik na termoelemencie elektrycznym. Na życzenie zamawiającego, klapa tego typu wyposażona jest w transformator prostownikowy zasilany prądem przemiennym o napięciu 230 V. Włączenie zasilania cewki elektromagnesu znosi strumień magnetyczny magnesu stałego. Zamknięcie się przegrody może nastąpić w wyniku: włączenia dopływu prądu do cewki magnesu zainstalowanym w obwodzie wyłącznikiem reagującym na sygnał od czujnika dymu, podniesienia się temperatury powietrza do temperatury, w której zadziała ampułkowy element termiczny termoelementu elektrycznego i włączy dopływ prądu do cewki magnesu. Działanie termoelementu elektrycznego w tym wariancie jest podobne jak działanie termoelementu w wariancie MR". Inne jest natomiast podłączenie przewodów (patrz schemat ideowy w pkt.9). Pęknięcie ampułki elementu termicznego w termoelemencie elektrycznym powoduje cofnięcie się 3

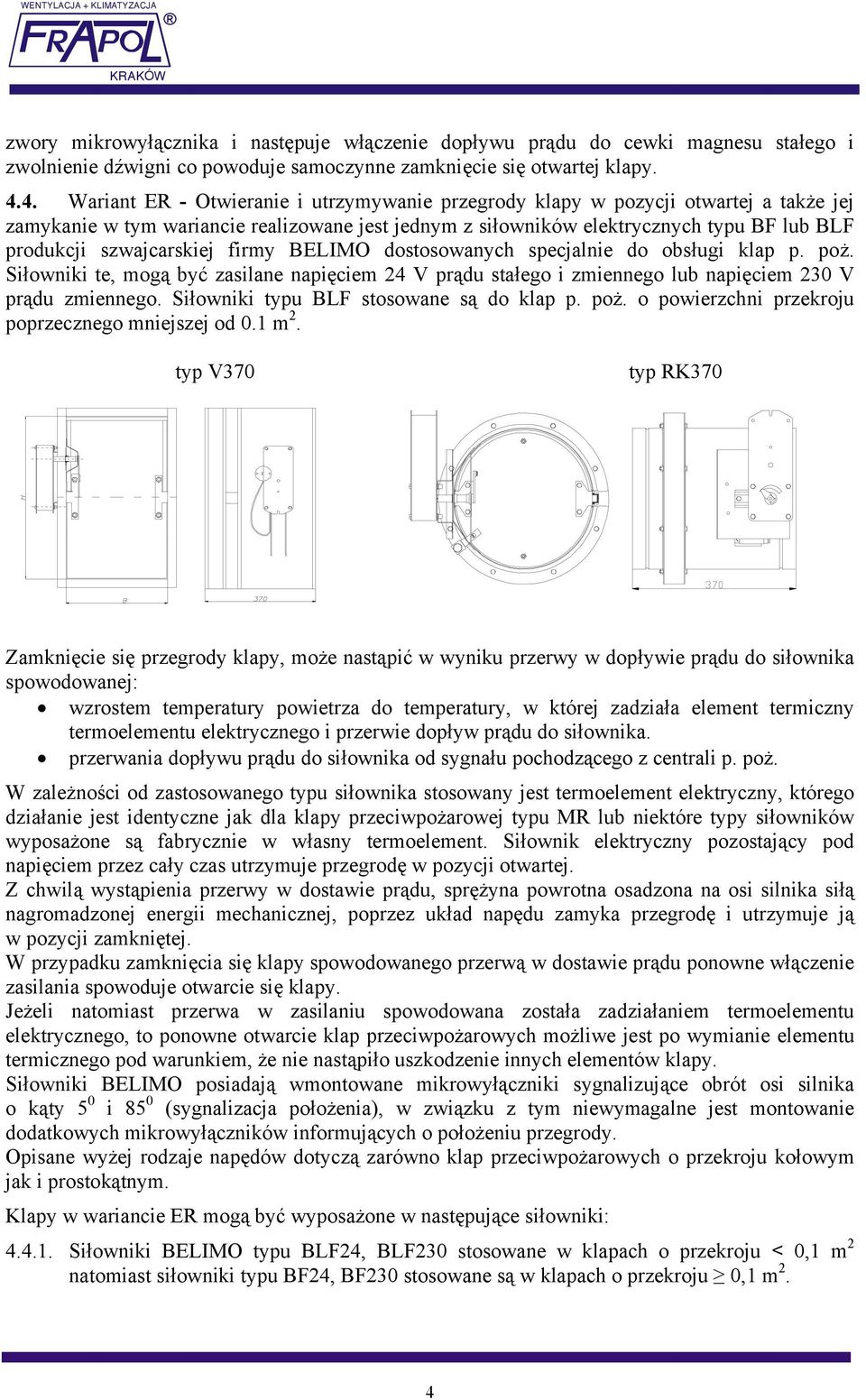

8 zwory mikrowyłącznika i następuje włączenie dopływu prądu do cewki magnesu stałego i zwolnienie dźwigni co powoduje samoczynne zamknięcie się otwartej klapy Wariant ER - Otwieranie i utrzymywanie przegrody klapy w pozycji otwartej a także jej zamykanie w tym wariancie realizowane jest jednym z siłowników elektrycznych typu BF lub BLF produkcji szwajcarskiej firmy BELIMO dostosowanych specjalnie do obsługi klap p. poż. Siłowniki te, mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. Siłowniki typu BLF stosowane są do klap p. poż. o powierzchni przekroju poprzecznego mniejszej od 0.1 m 2. typ V370 typ RK370 Zamknięcie się przegrody klapy, może nastąpić w wyniku przerwy w dopływie prądu do siłownika spowodowanej: wzrostem temperatury powietrza do temperatury, w której zadziała element termiczny termoelementu elektrycznego i przerwie dopływ prądu do siłownika. przerwania dopływu prądu do siłownika od sygnału pochodzącego z centrali p. poż. W zależności od zastosowanego typu siłownika stosowany jest termoelement elektryczny, którego działanie jest identyczne jak dla klapy przeciwpożarowej typu MR lub niektóre typy siłowników wyposażone są fabrycznie w własny termoelement. Siłownik elektryczny pozostający pod napięciem przez cały czas utrzymuje przegrodę w pozycji otwartej. Z chwilą wystąpienia przerwy w dostawie prądu, sprężyna powrotna osadzona na osi silnika siłą nagromadzonej energii mechanicznej, poprzez układ napędu zamyka przegrodę i utrzymuje ją w pozycji zamkniętej. W przypadku zamknięcia się klapy spowodowanego przerwą w dostawie prądu ponowne włączenie zasilania spowoduje otwarcie się klapy. Jeżeli natomiast przerwa w zasilaniu spowodowana została zadziałaniem termoelementu elektrycznego, to ponowne otwarcie klap przeciwpożarowych możliwe jest po wymianie elementu termicznego pod warunkiem, że nie nastąpiło uszkodzenie innych elementów klapy. Siłowniki BELIMO posiadają wmontowane mikrowyłączniki sygnalizujące obrót osi silnika o kąty 5 0 i 85 0 (sygnalizacja położenia), w związku z tym niewymagalne jest montowanie dodatkowych mikrowyłączników informujących o położeniu przegrody. Opisane wyżej rodzaje napędów dotyczą zarówno klap przeciwpożarowych o przekroju kołowym jak i prostokątnym. Klapy w wariancie ER mogą być wyposażone w następujące siłowniki: Siłowniki BELIMO typu BLF24, BLF230 stosowane w klapach o przekroju < 0,1 m 2 natomiast siłowniki typu BF24, BF230 stosowane są w klapach o przekroju 0,1 m 2. 4

9 Siłowniki BELIMO BFT24 lub BFT230 wyposażone w czujnik temperatury zewnętrznej, który po przekroczeniu temperatury 72 C powoduje zadziałanie zabezpieczenia temp. TF1oraz trwale i bezpowrotnie odłącza zasilanie Siłowniki BELIMO BF24-T, BF230-T lub BLF24-T, BLF230-T wyposażone w wyzwalacz termoelektryczny BAE72-S, który wyposażony jest w dwa bezpieczniki termiczne TF1 i TF2. W przypadku wzrostu temperatury otoczenia powyżej 72 C, następuje zadziałanie bezpiecznika TF1, natomiast przy wzroście temperatury wewnątrz kanału powyżej 72 C, reaguje bezpiecznik TF2. Zadziałanie któregokolwiek bezpiecznika powoduje trwałe i bezpowrotne odcięcie napięcia zasilającego napęd. 5. Typoszereg produkowanych klap przeciwpożarowych Typoszereg produkowanych klap przeciwpożarowych o przekroju kołowym typ RK370. Średnice nominalne produkowanych klap kołowych mieszczą się w przedziale Ø 100 do Ø 630 mm. Standardowy typoszereg jest zgodny ze średnicami zalecanymi przez PN-EN 1506 i wynosi: D = 100, 125, 160, 200, 250, 315, 400, 500, 560 i 630 mm. Klapy z przewodami instalacji wentylacyjnej mają połączenie mufowo nyplowe. Całkowita długość klapy w każdym przypadku wynosi 370 mm. RK370/HO RK370/HE RK370/MR i MRI RK370/ER 5

10 Dla instalacji o przekroju kołowym w zakresie średnic D powyżej 630 mm do 800 mm, produkowane są klapy prostokątne (kwadratowe) typu V370, o wymiarach DxD i długości D+30 mm. po domontowaniu do standardowego wymiaru klapy (370 mm) po obu stronach, kanałów o odpowiednich długościach wg poniższego rysunku, zapewniając swobodne otwieranie się klapy. Z obu stron takiej klapy zamontowane są przejścia z kwadratu w koło o odpowiedniej średnicy Typoszereg produkowanych klap przeciwpożarowych o przekroju prostokątnym typ V370. V370/HO i MRI V370/HE V370/MR i MRI V370/ER 6

11 Standartowe przekroje produkowanych klap prostokątnych -mogą być dowolną kombinacją niżej podanych wymiarów B i H: B (szerokość) = 150, 200, 250, 300, 350, 400, 450, 500, 560, 630, 750, 800, 900, 1000, 1100, 1200 mm H (wysokość) = 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 mm Wykonuje się również klapy o wymiarach B lub H pośrednich. Klapy o wymiarach pośrednich traktowane są jako wykonanie specjalne. W przypadku, gdy szerokość klapy, to jest wymiar B jest większa od 1200 mm, lub wysokość klapy (wymiar H) jest większa od 800 mm, wykonuje się klapę o wymiarze żądanym jako dzieloną, złożoną z klap mniejszych, stanowiącą jedną całość. Długość klap prostokątnych wynosi 370 mm niezależnie od ich wielkości. 6. Ogólne zasady dotyczące montażu klap przeciwpożarowych Montaż klap powinien odpowiadać jednemu z wariantów zabudowy We wcześniej przygotowanym otworze, element (kanał lub klapa), umieszczony w przegrodzie ogniowej (w zależności od wariantu zabudowy klapy) ustawić centrycznie zapewniając jednocześnie jego współosiowość z montowanym ciągiem wentylacyjnym oraz dostęp do obsługi Oś obrotu przegrody ma być w płaszczyźnie poziomej Kierunek przepływu powietrza przez klapę jest bez znaczenia dla sposobu jej montażu (przed lub za przegrodą) Montaż klap może odbywać się w przegrodzie ogniowej pionowej lub poziomej (w stropie) Zastosowane materiały montażowe i sposób podwieszenia winien uniemożliwić nieumyślną zmianę położenia klapy względem przegrody ogniowej Klapa musi być połączona z instalacją wentylacji bez jakichkolwiek naprężeń, w sposób trwały i szczelny Każdy kanał prostokątny, do którego ma być podłączona klapa p.poż. typu V370 niezależnie od wielkości powinien być zakończony kołnierzem o wysokości 30 mm (profil M3) Przegroda klapy w pozycji zamkniętej, na całym obwodzie ma przylegać do kątowników oporowych znajdujących się wewnątrz jej obudowy Z obu stron przegrody klapy wewnątrz przewodu wentylacyjnego musi być wolna przestrzeń umożliwiająca jej otwarcie Instalację elektryczną sygnalizacji, oraz zasilania elementów napędu należy wykonać zgodnie ze schematami ideowymi dla odpowiedniego wariantu wykonania klapy Po zainstalowaniu elementu w przegrodzie ogniowej (w zależności od wariantu zabudowy, klapa lub kanał), wykonać doszczelnienie pomiędzy przegrodą ogniową a zamontowanym elementem wg przyjętego wariantu zabudowy. Po doszczelnieniu należy sprawdzić, czy klapa działa poprawnie i czy elementy napędu klapy nie zostały zabrudzone. Jeżeli tak to należy je oczyścić Po dokonaniu montażu klapy przeciwpożarowej i przeprowadzeniu próby działania winien zostać dokonany odbiór komisyjny, potwierdzony protokołem odbioru. 7

12 7. Wymagania dotyczące wielkości i kształtu otworów do montażu klap przeciwpożarowych w zależności od rodzaju ściany Wymagania dotyczące wielkości i kształtu otworów do montażu klap w ścianie betonowej. Otwór dla klap o przekroju prostokątnym V370 Otwór dla klap o przekroju kołowym RK370 Oś wykonanego otworu ma znajdować się w osi montowanego ciągu wentylacyjnego Wymagania dotyczące wielkości i kształtu otworów do montażu klap w ścianie kartonowo gipsowej. Otwór dla klap o przekroju prostokątnym V370 Otwór dla klap o przekroju kołowym RK370 Dz Dn Profil nośny ściany G-K Płyty G-K Dn Warianty zabudowy klap przeciwpożarowych Klapy przeciwpożarowe typu V370 oraz typu RK370 mogą być instalowane w dwóch rodzajach przegród i trzech wariantach zabudowy w zależności od sposobu usytuowania klapy w stosunku do przegrody ogniowej. To znaczy, że montaż klap p. poż. może odbywać się w ścianie murowanej lub w ścianie gipsowo kartonowej, w przegrodzie ogniowej, na powierzchni przegrody ogniowej lub w oddaleniu od przegrody ogniowej, co przedstawiają poniższe rysunki (szczegóły montażu i zabudowy klap podane są w Dokumentacji Techniczno Ruchowej). 8

13 8.1. Klapy zamontowane w przegrodzie ogniowej. kanał napęd klapa p.poż Klapy zamontowane w tym wariancie są usytuowane w wcześniej przygotowanym otworze w przegrodzie ogniowej (ścianie lub stropie), na odpowiednia głębokość tj. oś przegrody klapy powinna być w osi przegrody ogniowej o odporności ogniowej 120 min. W przypadku montażu klap w ścianach grubszych oś przegrody klapy powinna być usytuowana wg danych w DTR. oddzielenie p. poż Klapy zamontowane na powierzchni przegrody ogniowej. Montaż klap w tym wariancie charakteryzuje się tym, iż klapa jest zamontowana do kanału, usytuowanego w przegrodzie ogniowej zlicowanego z powierzchnią Klapa p.poż. Kanał ściany. Natomiast izolację ognioochronną stanowi izolacja wykonana na całym obwodzie przegrody klapy napęd z płyt Promatect L 500. Szczegóły tej zabudowy podane są w DTR. wełna mineralna min. 100kg/m3 oddzielenie p. poż. zabudowa z płyt promatect L Klapy zamontowane w oddaleniu od przegrody ogniowej. Zabudowa z płyt promatect L500 Klapa p.poż. napęd Montaż klap w tym wariancie charakteryzuje się tym, iż połączenie klapy z kanałem, oddalone jest od przegrody ogniowej. Wystająca z przegrody ogniowej część kanału, wraz z częścią klapy przewidzianą do osadzenia w ścianie jest izolowana płytami Promatect L 500 zgodnie z DTR. wełna mineralna min. 100kg/m3 oddzielenie p. poż. Kanał 9

14 9. Schematy ideowe instalacji elektrycznej Schemat ideowy instalacji elektrycznej dla klapy z siłownikiem Schemat ideowy instalacji elektrycznej dla klapy z elektromagnesem 10. Przykładowe układy połączeń klap przeciwpożarowych w układach sterowania sygnalizacji. Jeżeli w wentylowanych pomieszczeniach istnieje instalacja sygnalizacji zagrożenia pożarem, zaleca się, aby siłownik klapy przeciwpożarowej ER, oraz elektromagnes klapy przeciwpożarowej MR był zasilany poprzez styk sterowany bezpośrednio od centralki przeciwpożarowej Schemat połączeń siłownika klapy przeciwpożarowej wariant ER Objaśnienia do połączeń obwodów sterowania i sygnalizacji: Sygnalizacja zadziałania termoelementu bezpieczeństwa - obwód a (lampka, przekaźnik, sygnalizator dźwiękowy, wyłączenie wentylacji). Sygnalizacja zamknięcia klapy przeciwpożarowej - obwód b (lampka, przekaźnik, sygnalizator dźwiękowy, wyłączenie wentylacji). Sygnalizacja otwarcia klapy przeciwpożarowej - obwód d (lampka, przekaźnik, uruchomienie wentylacji). Kontrola otwierania klapy przeciwpożarowej (lampka). 10

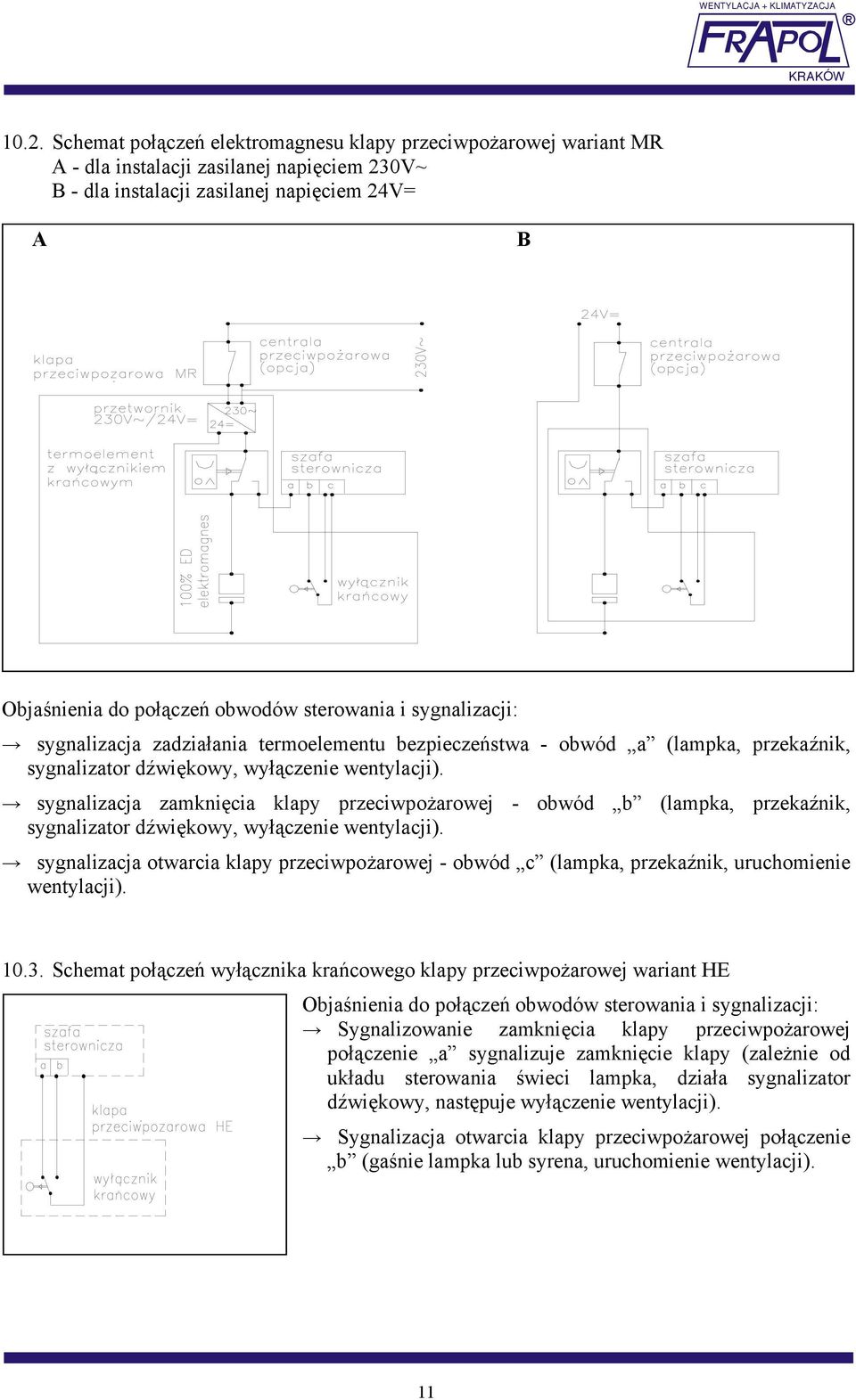

15 10.2. Schemat połączeń elektromagnesu klapy przeciwpożarowej wariant MR A - dla instalacji zasilanej napięciem 230V~ B - dla instalacji zasilanej napięciem 24V= A B Objaśnienia do połączeń obwodów sterowania i sygnalizacji: sygnalizacja zadziałania termoelementu bezpieczeństwa - obwód a (lampka, przekaźnik, sygnalizator dźwiękowy, wyłączenie wentylacji). sygnalizacja zamknięcia klapy przeciwpożarowej - obwód b (lampka, przekaźnik, sygnalizator dźwiękowy, wyłączenie wentylacji). sygnalizacja otwarcia klapy przeciwpożarowej - obwód c (lampka, przekaźnik, uruchomienie wentylacji) Schemat połączeń wyłącznika krańcowego klapy przeciwpożarowej wariant HE Objaśnienia do połączeń obwodów sterowania i sygnalizacji: Sygnalizowanie zamknięcia klapy przeciwpożarowej połączenie a sygnalizuje zamknięcie klapy (zależnie od układu sterowania świeci lampka, działa sygnalizator dźwiękowy, następuje wyłączenie wentylacji). Sygnalizacja otwarcia klapy przeciwpożarowej połączenie b (gaśnie lampka lub syrena, uruchomienie wentylacji). 11

16 11. Dane techniczne siłowników oraz elektromagnesu Dane techniczne siłowników BELIMO Parametry Napięcie zasilania Pobór mocy podczas otwierania podczas utrzymywania w pozycji otwartej BF24 BFT24 BF24-T 24V~ ±20%, 50/60Hz 7 W Typ siłowników ze sprężyną powrotną BF230 BFT230 BF230-T BLF24(-ST) BLF24-T-(-ST) BLF 230 BLF T Siłownik jednokierunkowy BL BL AC 230 V 50/60Hz AC 24V, 50/60Hz AC 230 V 50/60Hz AC V 8 W 5 W AC/DC 24/48V 2 W 3 W 2.5 W 3 W Wymiarowanie 10VA 12,5VA 7 VA 7 VA 15 VA 15 VA Klasa ochrony III II III II II III Stopień ochrony IP42 IP42 IP54 IP54 IP54 IP54 Wyłącznik 2xSPDT 6(1.5)A, 2xSPDT 6(1.5)A, 2xEPU 6(3)A, 250V 2xEPU 6(3)A, 250V pomocniczy 5 o, 80 o 5 o, 80 o AC250V AC250V punkt włączenia 5 o, 80 o 5 o, 80 o Nie posiada Nie posiada Czas ruchu Siłownik ( otwieranie) Sprężyna powrotna ( zamykanie) Wskazanie położenia 140s ~16s tamb =20 o C) mechaniczne ze wskaźnikiem nastawień 140s ~16s amb =20 o C) mechaniczne ze wskaźnikiem ~40 75s (0 4Nm) ~20s przy o C; maks. 60s przy +50 o C mechaniczne ze wskaźnikiem 5 W ~40 75s (0 4Nm) ~20s przy o C; maks. 60s przy +50 o C mechaniczne ze wskaźnikiem 10 W 10 W <20 s(0-18nm) <20 s(0-18nm) Nie dotyczy Nie dotyczy Temperatura otoczenia o C o C o C o C o C o C Poziom natężenia dźwięku Silnik max.45db(a); sprężyna ~62dB(A) Silnik max.45db(a); sprężyna ~62dB(A) Silnik max.45db(a); sprężyna ~62dB(A) Silnik max.45db(a); sprężyna ~62dB(A) Silnik max.60db(a) Silnik max.60db(a) Trwałość min min min min nastawień nastawień nastawień min. 300 cykli min. 300 cykli Obsługa bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy Dane techniczne elektromagnesów zasilanych napięciem 24-48V DC Typ klapy/numer elektromagnesu MR/ MR/ MRI/ MRI/ Moc znamionowa 1,6 W 1,4 W 3,5 W 3,0 W Max. siła trzymania 12 dan 20 dan 12 dan 20 dan 12

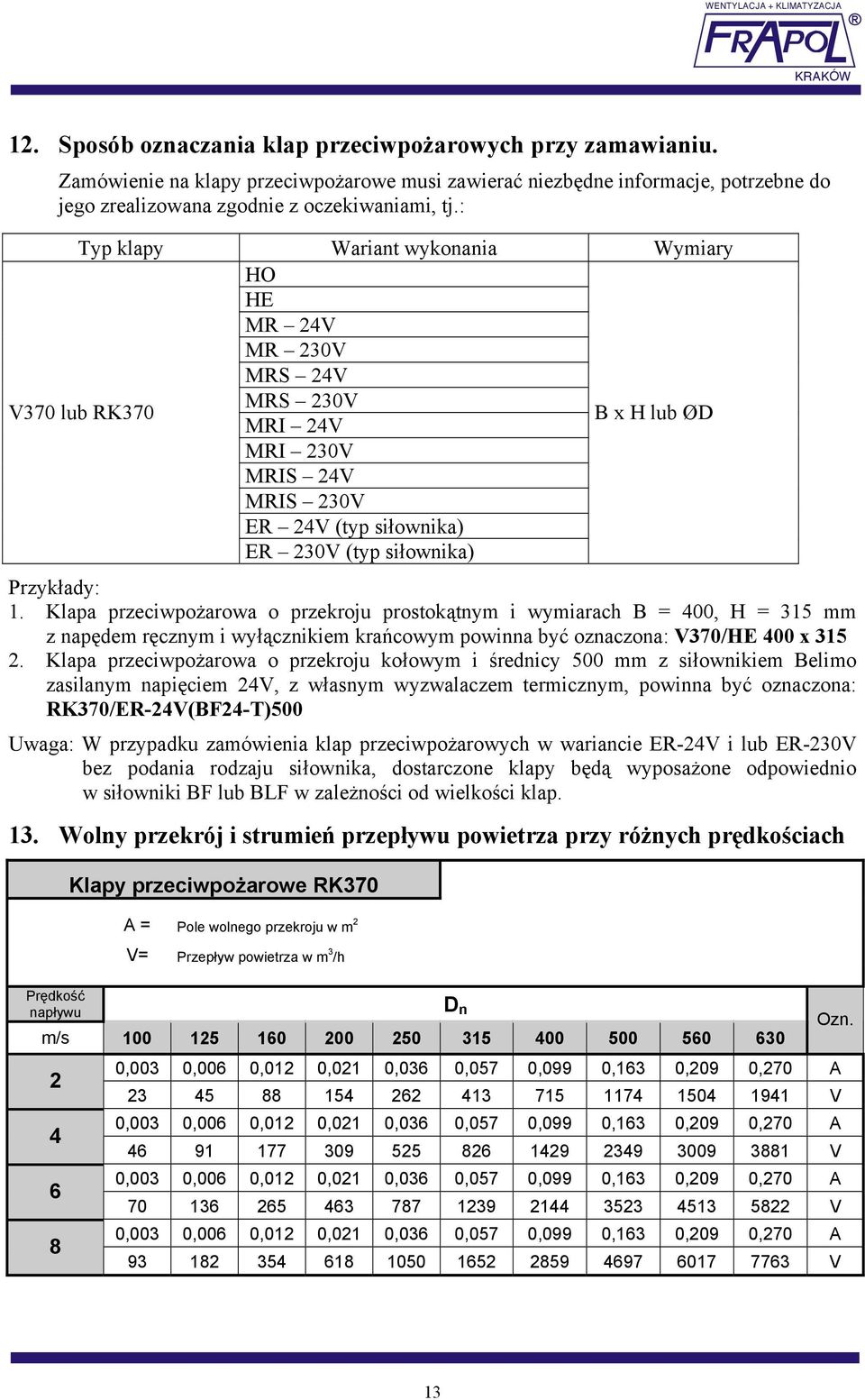

17 12. Sposób oznaczania klap przeciwpożarowych przy zamawianiu. Zamówienie na klapy przeciwpożarowe musi zawierać niezbędne informacje, potrzebne do jego zrealizowana zgodnie z oczekiwaniami, tj.: Typ klapy Wariant wykonania Wymiary V370 lub RK370 HO HE MR 24V MR 230V MRS 24V MRS 230V MRI 24V MRI 230V MRIS 24V MRIS 230V ER 24V (typ siłownika) B x H lub ØD ER 230V (typ siłownika) Przykłady: 1. Klapa przeciwpożarowa o przekroju prostokątnym i wymiarach B = 400, H = 315 mm z napędem ręcznym i wyłącznikiem krańcowym powinna być oznaczona: V370/HE 400 x Klapa przeciwpożarowa o przekroju kołowym i średnicy 500 mm z siłownikiem Belimo zasilanym napięciem 24V, z własnym wyzwalaczem termicznym, powinna być oznaczona: RK370/ER-24V(BF24-T)500 Uwaga: W przypadku zamówienia klap przeciwpożarowych w wariancie ER-24V i lub ER-230V bez podania rodzaju siłownika, dostarczone klapy będą wyposażone odpowiednio w siłowniki BF lub BLF w zależności od wielkości klap. 13. Wolny przekrój i strumień przepływu powietrza przy różnych prędkościach Klapy przeciwpożarowe RK370 A = Pole wolnego przekroju w m 2 V= Przepływ powietrza w m 3 /h Prędkość napływu m/s D n 0,003 0,006 0,012 0,021 0,036 0,057 0,099 0,163 0,209 0,270 A V 0,003 0,006 0,012 0,021 0,036 0,057 0,099 0,163 0,209 0,270 A V 0,003 0,006 0,012 0,021 0,036 0,057 0,099 0,163 0,209 0,270 A V 0,003 0,006 0,012 0,021 0,036 0,057 0,099 0,163 0,209 0,270 A V Ozn. 13

18 Klapa przeciwpożarowa V370 A = Pole wolnego przekroju w m 2 V = Przepływ powietrza w m 3 /h Prędkości napływu = 2 m/s Wys Szer ,016 0,022 0,028 0,034 0,040 0,046 0,052 0,064 0,076 0,088 A V 0,022 0,031 0,039 0,048 0,056 0,065 0,073 0,090 0,107 0,124 A V 0,029 0,050 0,061 0,072 0,083 0,094 0,105 0,127 0,149 0,171 A V 0,035 0,049 0,062 0,076 0,089 0,103 0,116 0,143 0,170 0,197 A V 0,042 0,058 0,074 0,090 0,106 0,122 0,138 0,170 0,202 0,234 A V 0,048 0,067 0,085 0,104 0,122 0,141 0,159 0,196 0,233 0,270 A V 0,055 0,076 0,097 0,118 0,139 0,160 0,181 0,223 0,265 0,307 A V 0,061 0,085 0,108 0,132 0,155 0,179 0,202 0,249 0,296 0,343 A V 0,069 0,095 0,122 0,148 0,175 0,201 0,228 0,281 0,334 0,387 A V 0,078 0,108 0,138 0,168 0,198 0,228 0,258 0,318 0,378 0,438 A V 0,094 0,130 0,166 0,202 0,238 0,274 0,310 0,382 0,454 0,526 A V 0,100 0,139 0,177 0,216 0,254 0,293 0,331 0,408 0,485 0,562 A V 0,113 0,157 0,200 0,244 0,287 0,331 0,374 0,461 0,548 0,635 A V 0,126 0,175 0,223 0,272 0,320 0,369 0,417 0,514 0,611 0,708 A V 0,139 0,193 0,246 0,300 0,353 0,407 0,460 0,567 0,674 0,781 A V 0,152 0,211 0,269 0,328 0,386 0,445 0,503 0,620 0,737 0,854 A V Ozn. 14

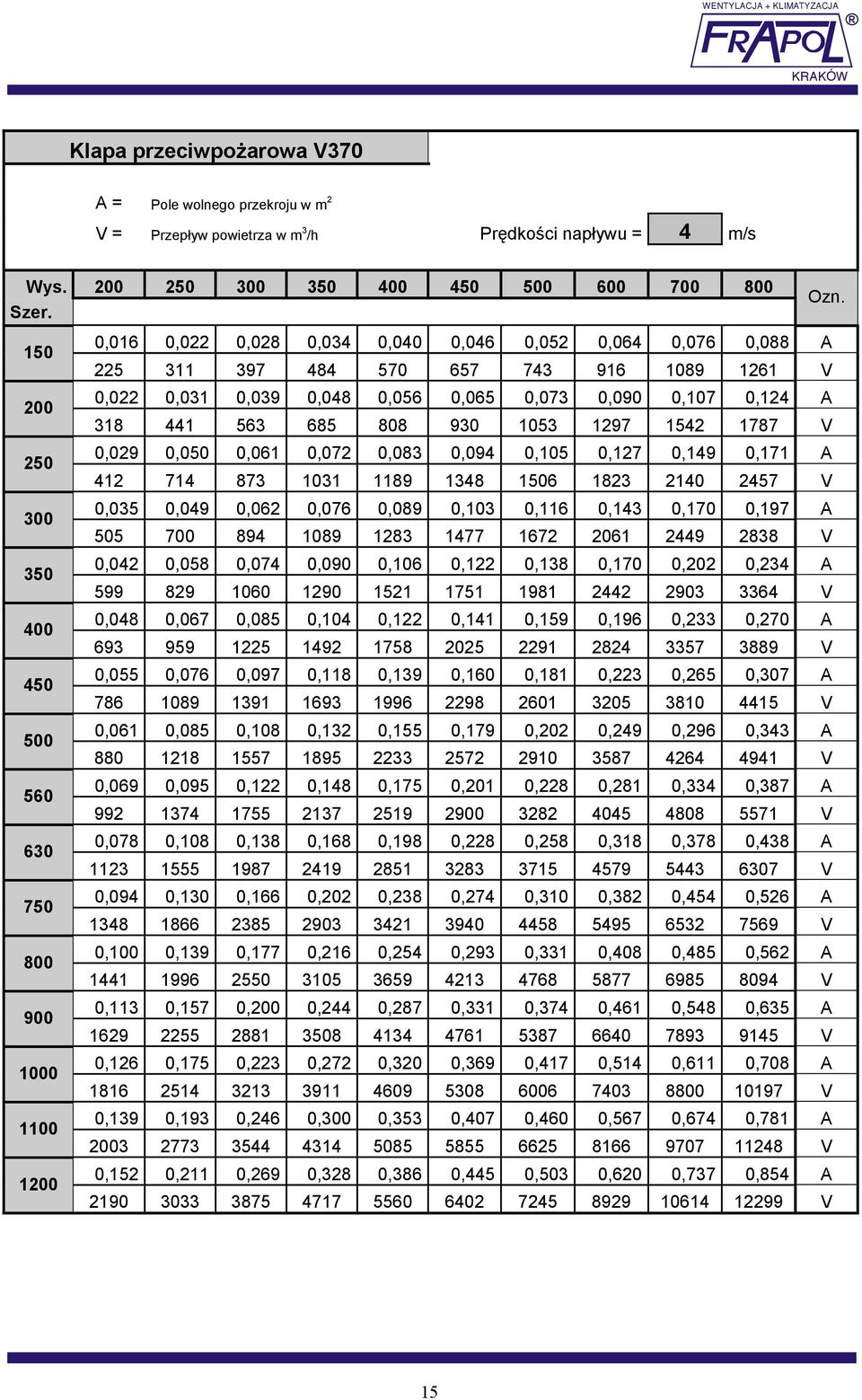

19 Klapa przeciwpożarowa V370 A = Pole wolnego przekroju w m 2 V = Przepływ powietrza w m 3 /h Prędkości napływu = 4 m/s Wys Szer ,016 0,022 0,028 0,034 0,040 0,046 0,052 0,064 0,076 0,088 A V 0,022 0,031 0,039 0,048 0,056 0,065 0,073 0,090 0,107 0,124 A V 0,029 0,050 0,061 0,072 0,083 0,094 0,105 0,127 0,149 0,171 A V 0,035 0,049 0,062 0,076 0,089 0,103 0,116 0,143 0,170 0,197 A V 0,042 0,058 0,074 0,090 0,106 0,122 0,138 0,170 0,202 0,234 A V 0,048 0,067 0,085 0,104 0,122 0,141 0,159 0,196 0,233 0,270 A V 0,055 0,076 0,097 0,118 0,139 0,160 0,181 0,223 0,265 0,307 A V 0,061 0,085 0,108 0,132 0,155 0,179 0,202 0,249 0,296 0,343 A V 0,069 0,095 0,122 0,148 0,175 0,201 0,228 0,281 0,334 0,387 A V 0,078 0,108 0,138 0,168 0,198 0,228 0,258 0,318 0,378 0,438 A V 0,094 0,130 0,166 0,202 0,238 0,274 0,310 0,382 0,454 0,526 A V 0,100 0,139 0,177 0,216 0,254 0,293 0,331 0,408 0,485 0,562 A V 0,113 0,157 0,200 0,244 0,287 0,331 0,374 0,461 0,548 0,635 A V 0,126 0,175 0,223 0,272 0,320 0,369 0,417 0,514 0,611 0,708 A V 0,139 0,193 0,246 0,300 0,353 0,407 0,460 0,567 0,674 0,781 A V 0,152 0,211 0,269 0,328 0,386 0,445 0,503 0,620 0,737 0,854 A V Ozn. 15

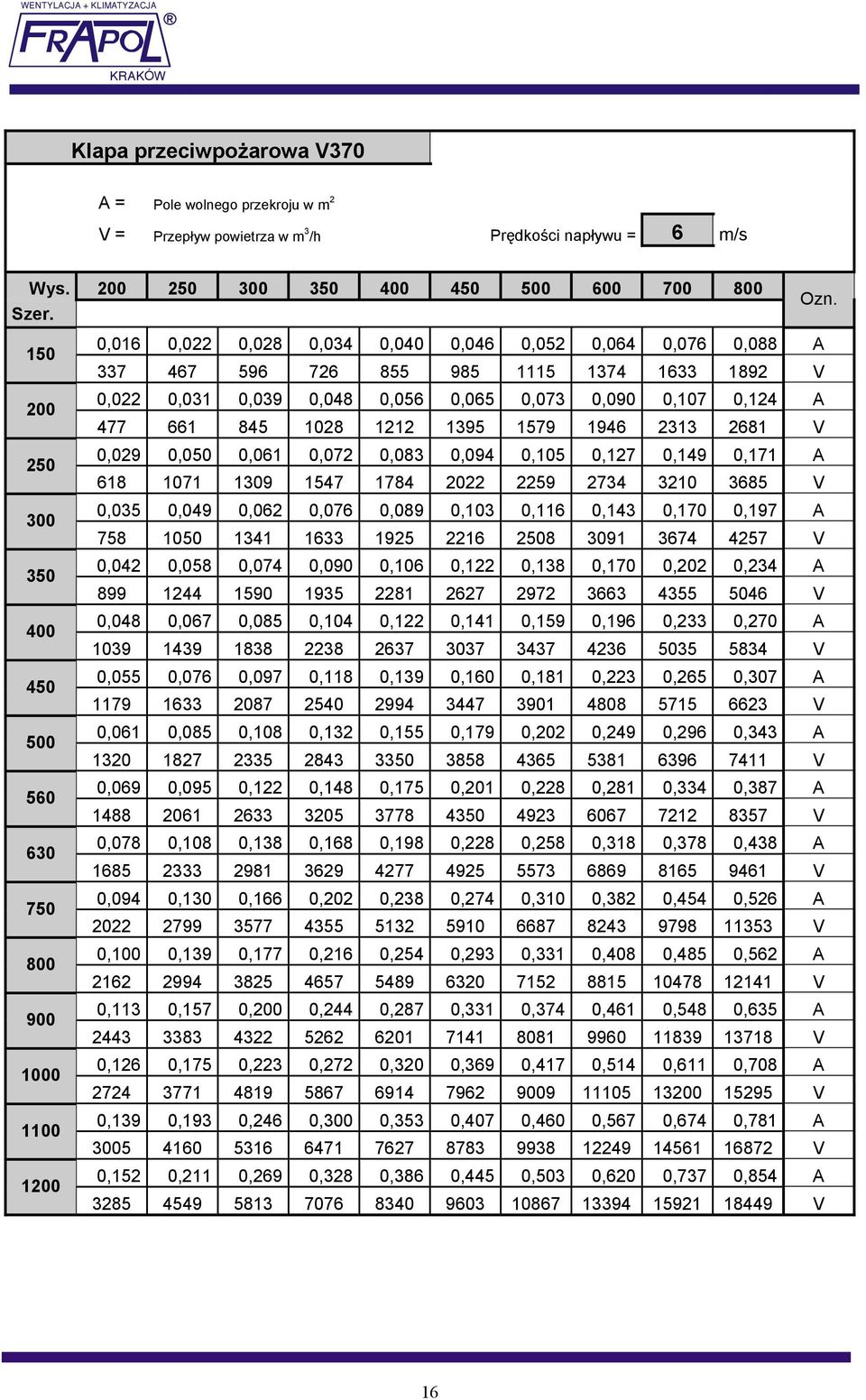

20 Klapa przeciwpożarowa V370 A = Pole wolnego przekroju w m 2 V = Przepływ powietrza w m 3 /h Prędkości napływu = 6 m/s Wys Szer ,016 0,022 0,028 0,034 0,040 0,046 0,052 0,064 0,076 0,088 A V 0,022 0,031 0,039 0,048 0,056 0,065 0,073 0,090 0,107 0,124 A V 0,029 0,050 0,061 0,072 0,083 0,094 0,105 0,127 0,149 0,171 A V 0,035 0,049 0,062 0,076 0,089 0,103 0,116 0,143 0,170 0,197 A V 0,042 0,058 0,074 0,090 0,106 0,122 0,138 0,170 0,202 0,234 A V 0,048 0,067 0,085 0,104 0,122 0,141 0,159 0,196 0,233 0,270 A V 0,055 0,076 0,097 0,118 0,139 0,160 0,181 0,223 0,265 0,307 A V 0,061 0,085 0,108 0,132 0,155 0,179 0,202 0,249 0,296 0,343 A V 0,069 0,095 0,122 0,148 0,175 0,201 0,228 0,281 0,334 0,387 A V 0,078 0,108 0,138 0,168 0,198 0,228 0,258 0,318 0,378 0,438 A V 0,094 0,130 0,166 0,202 0,238 0,274 0,310 0,382 0,454 0,526 A V 0,100 0,139 0,177 0,216 0,254 0,293 0,331 0,408 0,485 0,562 A V 0,113 0,157 0,200 0,244 0,287 0,331 0,374 0,461 0,548 0,635 A V 0,126 0,175 0,223 0,272 0,320 0,369 0,417 0,514 0,611 0,708 A V 0,139 0,193 0,246 0,300 0,353 0,407 0,460 0,567 0,674 0,781 A V 0,152 0,211 0,269 0,328 0,386 0,445 0,503 0,620 0,737 0,854 A V Ozn. 16

21 Klapa przeciwpożarowa V370 A = Pole wolnego przekroju w m 2 V = Przepływ powietrza w m 3 /h Prędkości napływu = 8 m/s Wys Szer ,016 0,022 0,028 0,034 0,040 0,046 0,052 0,064 0,076 0,088 A V 0,022 0,031 0,039 0,048 0,056 0,065 0,073 0,090 0,107 0,124 A V 0,029 0,050 0,061 0,072 0,083 0,094 0,105 0,127 0,149 0,171 A V 0,035 0,049 0,062 0,076 0,089 0,103 0,116 0,143 0,170 0,197 A V 0,042 0,058 0,074 0,090 0,106 0,122 0,138 0,170 0,202 0,234 A V 0,048 0,067 0,085 0,104 0,122 0,141 0,159 0,196 0,233 0,270 A V 0,055 0,076 0,097 0,118 0,139 0,160 0,181 0,223 0,265 0,307 A V 0,061 0,085 0,108 0,132 0,155 0,179 0,202 0,249 0,296 0,343 A V 0,069 0,095 0,122 0,148 0,175 0,201 0,228 0,281 0,334 0,387 A V 0,078 0,108 0,138 0,168 0,198 0,228 0,258 0,318 0,378 0,438 A V 0,094 0,130 0,166 0,202 0,238 0,274 0,310 0,382 0,454 0,526 A V 0,100 0,139 0,177 0,216 0,254 0,293 0,331 0,408 0,485 0,562 A V 0,113 0,157 0,200 0,244 0,287 0,331 0,374 0,461 0,548 0,635 A V 0,126 0,175 0,223 0,272 0,320 0,369 0,417 0,514 0,611 0,708 A V 0,139 0,193 0,246 0,300 0,353 0,407 0,460 0,567 0,674 0,781 A V 0,152 0,211 0,269 0,328 0,386 0,445 0,503 0,620 0,737 0,854 A V Ozn. 17

22 14. Orientacyjne ciężary klap. Ciężary klap typu RK370 dla wariantów HO i HE średnica klapy kg 3,3 4,1 4,8 5,8 6,6 10,0 13,9 18,3 21,2 26,5 Ciężary klap przeciwpożarowych typu V370 dla wariantów HO i HE Wys Szer. kg 150 8,5 9,4 10,2 11,2 12, ,8 15,6 17,4 19, ,4 10,4 11,3 12,4 13,4 14,4 15,3 17,2 19,3 21, ,4 11,4 12,5 13,6 14,7 15,8 16,8 18,9 21,1 23, ,3 12,5 13,6 14,9 16,0 17,2 18,3 20,5 22,9 25, ,3 13,5 14,7 16,0 17,3 18,5 19,8 22,2 24,7 27, ,3 14,6 15,9 17,3 18,7 20,0 21,3 23,9 26,6 29, ,2 15,6 17,0 18,6 20,0 21,4 22,8 25,6 28,5 31, ,2 16,7 18,2 19,8 21,3 22,8 24,3 27,2 30,3 33, ,3 17,9 19,5 21,2 22,8 24,4 26,0 29,2 32,5 35, ,8 19,5 21,2 23,0 24,8 26,5 28,2 31,6 35,1 38, ,0 22,0 23,9 26,0 27,9 29,8 31,8 35,6 39,5 43, ,0 23,0 25,0 27,2 29,2 31,2 33,2 37,2 41,3 45, ,0 25,2 27,4 29,7 31,9 34,0 36,2 40,6 45,0 49, ,9 27,3 29,6 32,1 34,5 36,8 39,2 43,9 48,7 53, ,8 29,4 31,9 34,5 37,1 39,6 42,1 47,2 52,4 57, ,8 31,5 34,2 37,0 39,8 42,5 45,2 50,6 56,0 61,5 18

23 II. PRZECIWPOŻAROWY ZAWÓR ODCINAJĄCY TYP ZPp Przeznaczenie: Przeciwpożarowy zawór odcinający typ ZPp120 przeznaczony jest do stosowania na zakończeniach przewodów kołowych w budynkach użyteczności publicznej i w budownictwie mieszkaniowym. Zadaniem tych zaworów jest odcięcie instalacji od strefy objętej pożarem. 2. Opis budowy: Zawór zbudowany jest ze stalowego zespołu korpusu o przekroju kołowym, zespołu grzybka odcinającego, króćca przyłączeniowego, zespołu regulująco zamykającego, termoelementu oraz uszczelki pęczniejącej umieszczonej na króćcu przyłączeniowym. 3. Wymiary: Średnice nominalne produkowanych zaworów tworzą standardowy typoszereg zgodny ze średnicami zalecanymi przez PN-EN 1506 tj.: D = 100, 125, 160 i 200 mm. Długość (wysokość) zaworu jest stała dla wszystkich średnic i wynosi około 215 mm. 4. Korpus: Korpus zaworu przeciwpożarowego typu ZPp120 składa się z kołnierza, kanału, cylindra blokady wykonanych z blachy stalowej o grubości 0,9 mm i wspornika zawieszenia grzybka wykonanego z blachy stalowej o grubości 2,5 mm. Elementy te połączone są ze sobą za pomocą zgrzewania punktowego i spawania. Na kanale korpusu wykonane są zaczepy służące do osadzenia zaworu w króćcu przyłączeniowym. Cały korpus malowany jest proszkowo. 5. Zespół grzybka odcinającego: Zespół grzybka odcinającego wykonany jest w postaci krążka o grubości 40 mm z płyty Promatect- L, stalowej osłony grzybka wykonanej z blachy stalowej o grubości 0,8 mm malowanej proszkowo, zawieszenia grzybka wykonanego z pręta stalowego kwadratowego 6x6 mm z przyspawaną stopką z blachy stalowej o grubości 3 mm oraz uszczelki silikatowej o przekroju 6x3 mm przyklejonej na podtoczeniu krążka z płyty Promatect. Zawieszenie grzybka i osłona stalowa klejone są klejem Promat K84 do krążka z płyty Promatect-L. 6. Króciec przyłączeniowy: Króciec przyłączeniowy wykonany jest z blachy stalowej ocynkowanej o grubości 0,8 mm w postaci odcinka kanału o przekroju kołowym z kołnierzem. Na pobocznicy kanału znajdują się zgrzane wąsy służące do osadzenia króćca w przegrodzie murowanej lub betonowej. Wewnątrz kanału króćca od strony kołnierza znajdują się występy służące do zamocowanie zaworu w króćcu a ponad występami wklejona jest uszczelka pęczniejąca o przekroju 2x30mm. W kołnierzu króćca wykonane są otwory wykorzystywane do jego mocowania w przypadku osadzania zaworu w przegrodzie wykonanej z płyt gipsowo kartonowych. Wolny koniec króćca służy do podłączenia instalacji wentylacyjnej. 19

24 7. Zespół regulująco -zamykający: Zespół ten składa się z tulei gwintowanej z przyspawanym do niej zaczepem termoelementu, sprężyny zamykającej, górnego zaczepu termoelementu i termoelementu. Tuleja gwintowana M12 wkręcona jest w nakrętkę stanowiącą część korpusu (wspornik zawieszenia grzybka). Wewnątrz tulei przechodzi pręt kwadratowy stanowiący element zespołu grzybka, na pręt nałożona jest sprężyna zamykająca, zaczep górny termoelementu luźno przesuwający się po pręcie a następnie na gwintowane podtoczenie pręta nałożona jest podkładka i pierścień osadczy. Ostatecznie na gwintowanym końcu pręta przy pomocy nakrętek osadzona jest sprężyna ryglująca. Zaczepy termoelementu spięte są razem termoelementem, utrzymującym sprężynę w pozycji gotowej do zamknięcia zaworu. Zaczepy wykonane są z blachy stalowej o grubości 3 mm. Sprężyna zamykająca wykonana jest z drutu o średnicy 1,2 mm ze stali sprężynowej i posiada swobodna wysokość 110 mm. Sprężyna ryglująca wykonana jest z taśmy o przekroju 0,6x14 mm ze stali sprężynowej. 8. Termoelement: Termoelement stosowany jest w 2-ch wariantach tj.: jako dwie płytki metalowe (mosiężne o przekroju 0,6x14 mm) z otworami na zaczepy połączone lutem lub jako cięgno zabezpieczone szklanym elementem termiczny ESTI (Niemcy), spinające zaczep górny i dolny termoelementu. W obu przypadkach zadziałanie termoelementu (pęknięcie ampułki lub rozlutowanie się płytek) powoduje automatyczne zamknięcie się zaworu po osiągnięciu temperatury 72±5 0 C. W standardowym wykonaniu zawór dostarczany jest w wariancie 1 tj. z dwoma mosiężnymi płytkami z otworami na zaczepy połączone lutem. 9. Izolacje i uszczelnienia: W korpusie zaworu zastosowana jest wkładka izolacji termicznej wykonana z płyty Promatect H o grubości 8 mm w formie pierścienia osadzonego na gipsie budowlanym. Do wkładki tej przyklejona jest uszczelka silikatowa o przekroju 6x3 mm, która uszczelnia połączenie korpusu zaworu z kołnierzem króćca przyłączeniowego. 10. Odmiany (Warianty wykonania) i zasada działania: Zawory produkowane są w 2-ch wariantach: podstawowym i wzbogaconym o wskaźnik położenia grzybka. Wariant wzbogacony posiada dodatkowo w kanale korpusu zamontowany mikroprzełącznik typ SSG-5L2T firmy OMRON z trzema stykami, co umożliwia uzyskanie sygnału zarówno przy otwartym jak i przy zamkniętym zaworze. Uzyskiwany sygnał może być wykorzystywany w układach sterowania. Grzybek zaworu utrzymywany jest w pozycji otwartej poprzez termoelement, który spina jego zaczep górny z zaczepem umieszczonym na tulei prowadząco regulacyjnej. Jeżeli powietrze przepływające przez zawór przekroczy temperaturę 72 0 C, element termiczny uwolni zaczep górny a napięta sprężyna zamknie zawór dociągając grzybek poprzez jego zawieszenie do korpusu zaworu. Kształt końcówek zaczepów dostosowany jest do zastosowanego wariantu termoelementu. W przypadku zastosowania termoelementu ESTI (ampułka szklana) zaczepy posiadają końcówki z 20

25 odpowiednimi otworami a dla termoelementu z lutem, końcówki są w kształcie wsporników z karbem do zahaczenia w otworach termoelementu. Rys. 1. Przeciwpożarowy zawór odcinający typu ZPp120 1 korpus; zaworu; 2 grzybek; 3 króciec przyłączeniowy; 4 tuleja prowadząco regulująca wraz z dolnym zaczepem termoelementu; 5 sprężyna zamykająca; 6 zaczep górny termoelementu; 7 sprężyna ryglująca; 8 termoelement; 9 uszczelka korpusu; 10 uszczelka pęczniejąca; 11 uszczelka grzybka; 12 podkładka; 13 nakrętka M6; 14 pierścień osadczy; 15 mikrowyłącznik; 16 śruba kontrująca. 11. Montaż zaworu Przeciwpożarowy zawór odcinający jest dostarczony w pozycji zamkniętej, przystępując do montażu należy go otworzyć poprzez wciśnięcie sprężyny ryglującej [7] w kierunku osi zaworu a następnie przytrzymując za korpus [1] należy napinać sprężynę zamykająca [5] do momentu uzyskania odległości między górnym i dolnym zaczepem termoelementu [6 i 4], pozwalającej na założenie termoelementu dostarczonego z zaworem. Po założeniu termoelementu na zaczepach należy zwolnić nacisk na sprężynę zamykająca a zawór powinien pozostać w pozycji otwartej. Montaż przeciwpożarowego zaworu odcinającego może odbywać się w dwóch różnych przegrodach ogniowych: 11.1 betonowych lub murowanych, 11.2 z płyt gipsowo-kartonowych. Do obu wariantów zabudowy stosujemy króciec przyłączeniowy przedstawiony na rys nr

26 Rys. 2. Króciec przyłączeniowy 11.1 Montaż w przegrodzie ogniowej betonowej lub murowanej Przystępując do montażu zaworu w przegrodzie ogniowej betonowej lub murowanej należy postępować zgodnie z wskazaniami przedstawionymi na rys. 3 tzn. : w przegrodzie ogniowej należy wykonać otwór Dn + 40 mm a następnie usytuować w jego osi króciec przyłączeniowy z uprzednio odgiętymi wąsami [1 rys.2] i przyłączonym do króćca kanałem. Tak usytuowany króciec wraz z kanałem w przegrodzie ogniowej należy dokładnie uszczelnić zaprawą a na ostatnim etapie prac (po związaniu zaprawy) należy wkręcić zawór do zamontowanego w ścianie króćca przyłączeniowego. Rys. 3. Montaż przeciwpożarowego zaworu odcinającego w przegrodzie betonowej lub murowanej. 22

27 11.2. Montaż w przegrodzie z płyt gipsowo-kartonowych. Przystępując do montażu zaworu w przegrodzie z płyt gipsowo-kartonowych należy postępować zgodnie z wskazaniami przedstawionymi na rys. 4 tzn.: w przegrodzie ogniowej należy wykonać otwór od strony montażu zaworu o średnicy Dn + 10 zaworu tak aby króciec przyłączeniowy umieścić w nim, natomiast po przeciwnej stronie przegrody w przypadku kiedy ściana jest gotowa należy wykonać otwór Dn + 75 mm tak aby umieścić w niej kołnierz pomocniczy [rys. 5] (dostarczany na zamówienie klienta), w sytuacji kiedy przegroda ogniowa jest w budowie należy wcześniej umieścić kołnierz pomocniczy aby uniknąć wykonywania otworu o wielkości Dn + 75 co ułatwi końcową izolację zamontowanego zaworu. Umieszczając króciec wraz z przyłączonym kanałem w ścianie GK należy nanieść na jego obwodzie warstwę masy Promastop MG III i przykręcić wkrętami poprzez otwory przygotowane w króćcu [2 rys.2]. Tak zmontowany układ należy starannie uszczelnić zaprawą gipsowa a w końcowej fazie prac przykręcić zawór do zamontowanego króćca. Rys. 4. Montaż przeciwpożarowego zaworu odcinającego w przegrodzie z płyt gipsowokartonowych 12. Regulacja zaworu Przeciwpożarowy zawór odcinający regulujemy w celu ustalenia ilości przepływu powietrza (wywiew lub nawiew). Do regulacji zawór wykręcamy z króćca przyłączeniowego. Regulacji zaworu dokonujemy w pozycji otwartej uprzednio zwalniając śrubę kontrującą [16] a następnie obracając grzybkiem zaworu [2] względem korpusu [1] ustalamy wielkość szczeliny [H]. Po dokonaniu regulacji należy grzybek zablokować śrubą kontrującą. Zmiana położenia grzybka bez uprzedniego zwolnienia śruby kontrującej może doprowadzić do uszkodzenia zaworu. 23

28 13. Wyposażenie dodatkowe Przeciwpożarowy zawór odcinający na zamówienie może być wyposażony w mikrowyłącznik [15] umożliwiający podłączenie instalacji informującej o położeniu grzybka zaworu (otwartyzamknięty) lub innej. Schemat ideowy podłączenia mikrowyłącznika przedstawiono na rys. 6. W przypadku montażu zaworu odcinającego w ścianie ogniowej wg rys. 4 na zamówienie może być dostarczony niezbędny do zamontowania zaworu kołnierz pomocniczy rys. 5. Rys. 5. Kołnierz pomocniczy Rys. 6. Schemat ideowy podłączenia mikrowyłącznika. 24

29

30

31

32 OFERUJEMY RÓWNIEÏ WYROBY WYSZCZEGÓLNIONE W KATALOGACH: CENTRALE KLIMATYZACYJNE P ASKIE CENTRALE WENTYLACYJNE MINI T UMIKI AKUSTYCZNE PROSTOK TNE I KO OWE KLAPY P. PO AROWE PROSTOK TNE I KO OWE URZ DZENIA REGULUJ CE ORAZ ZAKAÑCZAJ CE UK ADY WENTYLACYJNE REGULATORY ZMIENNEGO PRZEP YWU STRUMIENIA OBJÊTOŚCIOWEGO POWIETRZA KRATKI WENTYLACYJNE, APACZE T USZCZU, NAWIEWNIKI STROPOWE KANA Y I KSZTA TKI O PRZEKROJU PROSTOK TNYM I KO OWYM WENTYLACJA + KLIMATYZACJA PONADTO OFERUJEMY: FILTRY ELEMENTY MONTA OWE W SYSTEMIE METU ZAWORY POWIETRZNE PRZEDSIĘBIORSTWO POLSKO-AUSTRIACKIE P.U.H. FRAPOL Sp. z o.o UL. MIERZEJA WIŚLANA 8 TELEFON: (012) TELEFAX: (012) fttp: MARZEC 2007
