1 Zastosowanie: Przeciwpożarowe klapy odcinające typu RK150 służą do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku wybuchy pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności ogniowej przegrody w przypadku pożaru poprzez automatyczne lub zdalne zamknięcie otworu powstałego w miejscu przejścia instalacji przez przegrodę. Warianty wykonania : W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w pozycji otwartej, sposobu otwierania i zamykania klapy oraz wyposażenia, rozróżnia się następujące warianty ich wykonania: Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na szklanym lub lutowanym termoelemencie. Rozlutowanie się termoelementu lutowanego lub pęknięcie termoelementu szklanego pod wpływem przekroczenia temperatury powoduje zamknięcie się klapy. Wariant HE - podstawowy wariant klapy (HO) rozbudowany o mikroprzełącznik zainstalowany na klapie dający możliwość sygnalizowania położenia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy). Konstrukcja : Klapy przeciwpożarowe typu RK150 występują w i 4-ch wielkościach (Dn=100; Dn=125; Dn=160 i Dn=200 mm). Długość klapy zawsze wynosi 150 mm. Korpus klapy posiada

2 mufowe lub nyplowe połączenie z instalacją wentylacyjną. Napęd przegrody klap umieszczony jest wewnątrz korpusu. Klapy mogą być wyposażone w wyzwalacz termiczny dostosowany do zadziałania w temperaturach 72±5 C lub 90±5 C. Klapa osadzona może być w pionowej lub poziomej przegrodzie ogniowej. W przypadku innego usytuowania klapy względem przegrody ogniowej, musi być spełniona ciągłość odporności ogniowej na odcinku od przegrody klapy do przegrody ogniowej (ściany lub stropu). W wykonaniu standardowym klapy przeciwpożarowe typu RK150 o przekroju kołowym składają się z jednoczęściowego korpusu perforowanego wykonanego z blachy ocynkowanej, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect zawieszonej na czopach, uszczelki wentylacyjnej i pęczniejącej, wyzwalacza termicznego, sprężyny zamykającej oraz elementów dodatkowych takich jak zaczepy i ogranicznik przegrody odcinającej dla położenia zamkniętego. Wykonania specjalne: Na indywidualne zamówienie możliwe jest wykonanie klapy RK150 w jednym z trzech wykonań specjalnych: - klapy do pracy w środowisku atmosferycznym lub narażone na bezpośrednie oddziaływanie wody lub mrozu, Montaż klap: Montaż klap powinien odpowiadać jednemu z niżej przedstawionych wariantów zabudowy, We wcześniej przygotowanym otworze, element ( kanał lub klapa), umieszczony w przegrodzie ogniowej ( w zależności od wariantu zabudowy klapy ) ustawić centrycznie zapewniając jednocześnie jego współosiowość z montowanym ciągiem wentylacyjnym oraz dostęp do obsługi. Oś obrotu przegrody dla klap typu RK150 ma być ustawiona w płaszczyźnie poziomej. Kierunek przepływu powietrza przez klapę jest bez znaczenia dla sposobu jej montażu (przed lub za przegrodą). Montaż klap może odbywać się w oddzieleniu ogniowym pionowy. Zastosowane materiały montażowe i sposób podwieszenia winien uniemożliwić nieumyślną zmianę położenia klapy względem oddzielenia ogniowego. Klapa musi być połączona z instalacją wentylacji bez jakichkolwiek naprężeń, w sposób trwały i szczelny, Przegroda odcinająca w pozycji zamkniętej, na całym obwodzie ma przylegać do kątowników oporowych znajdujących się wewnątrz obudowy zamontowanej klapy. Z obu stron zabudowanej klapy wewnątrz podłączonych przewodów wentylacyjnych musi być wolna przestrzeń umożliwiająca pełne otwarcie przegrody odcinającej, Instalację elektryczną sygnalizacji, oraz zasilania elementów napędu należy wykonać zgodnie ze schematami ideowymi dla odpowiedniego wariantu wykonania klapy.

3 Po zainstalowaniu elementu w przegrodzie ogniowej (w zależności od wariantu zabudowy, klapa lub kanał), wykonać doszczelnienie pomiędzy przegrodą ogniową a zamontowanym elementem wg przyjętego wariantu zabudowy. Po doszczelnieniu należy sprawdzić, czy klapa działa poprawnie i czy elementy napędu klapy nie zostały zabrudzone. Jeżeli tak to należy je oczyścić. Warianty zabudowy klap : W zależności od projektowanego sposobu usytuowania klapy w stosunku do oddzielenia ogniowego rozróżniamy warianty zabudowy: w oddzieleniu ogniowym, Dla oddzielenia ogniowego klasy EI120 wymagana grubość G wynosi: oddzielenie wykonane z betonu 110 mm, oddzielenie murowane z bloczków z betonu komórkowego 115 mm, oddzielenie murowane z cegły pełnej 120 mm, oddzielenie typu lekkiego np. gipsowo kartonowe 125 mm, Schemat połączeń wyłącznika krańcowego klapy przeciwpożarowej wariant HE. Wolny przekrój i wielkość wskaźnika f1 : Klapy przeciwpożarowe typu RK150 D n A ef [m 2 ] 0, , , ,02457 f 1 [%] 31,8 25,5 19,9 15,9

4 Opory przepływu klap typu RK150 w zależności od f 1 i w : Poziom powierzchniowego ciśnienia akustycznego L Pa w zależności od f 1 i w :

5 Zależność k 1 od F kl /F 0 : L wa = L pa + k 1 [db] gdzie: k 1 - poprawka w db określona z wykresu w zależności od stosunku F kl /F 0 F kl - powierzchnia przekroju klapy, m 2 F 0 - powierzchnia odniesienia równa 1 m 2 Przykład zamówienia:

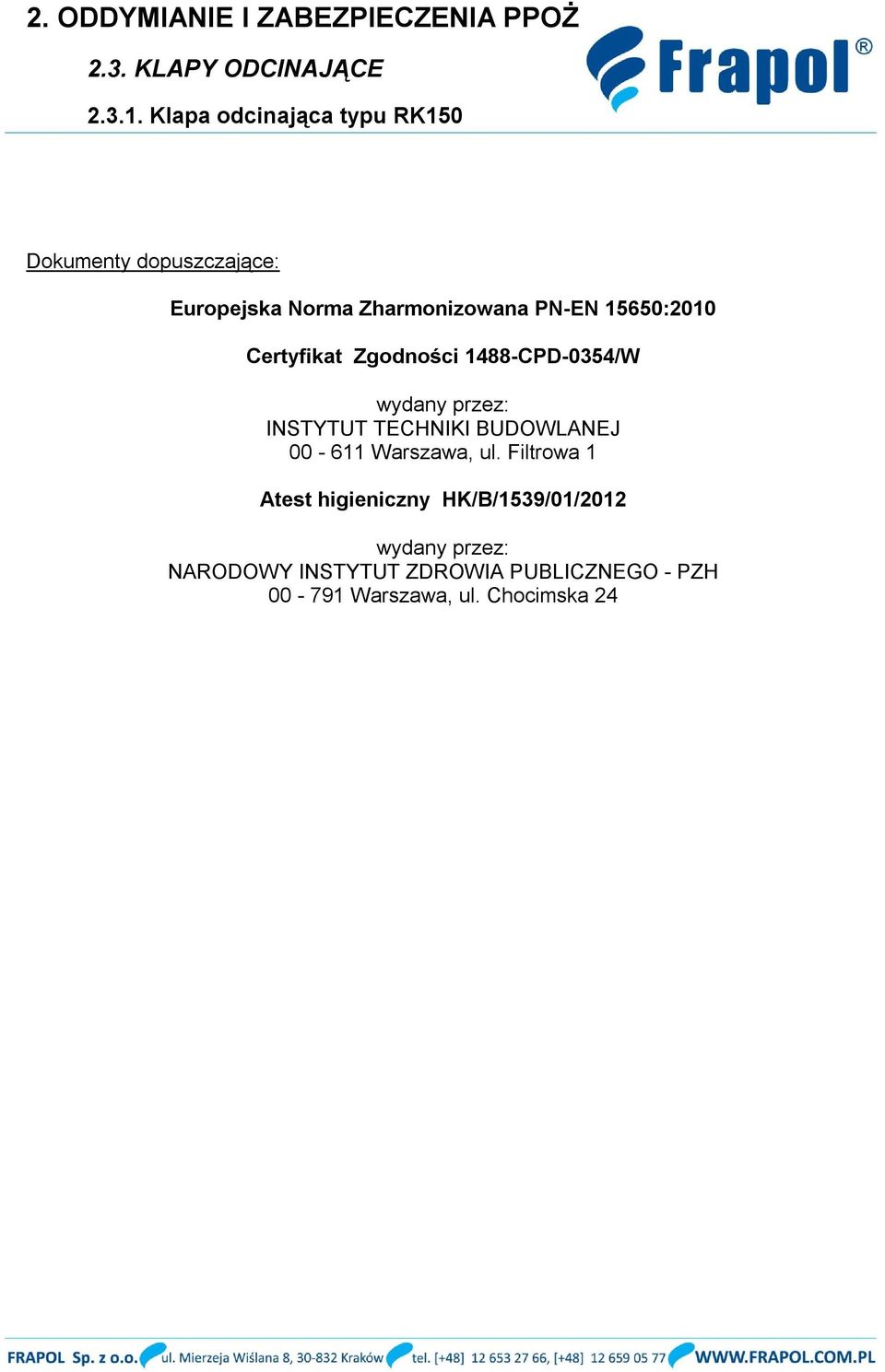

6 Dokumenty dopuszczające: Europejska Norma Zharmonizowana PN-EN 15650:2010 Certyfikat Zgodności 1488-CPD-0354/W wydany przez: INSTYTUT TECHNIKI BUDOWLANEJ Warszawa, ul. Filtrowa 1 Atest higieniczny HK/B/1539/01/2012 wydany przez: NARODOWY INSTYTUT ZDROWIA PUBLICZNEGO - PZH Warszawa, ul. Chocimska 24
