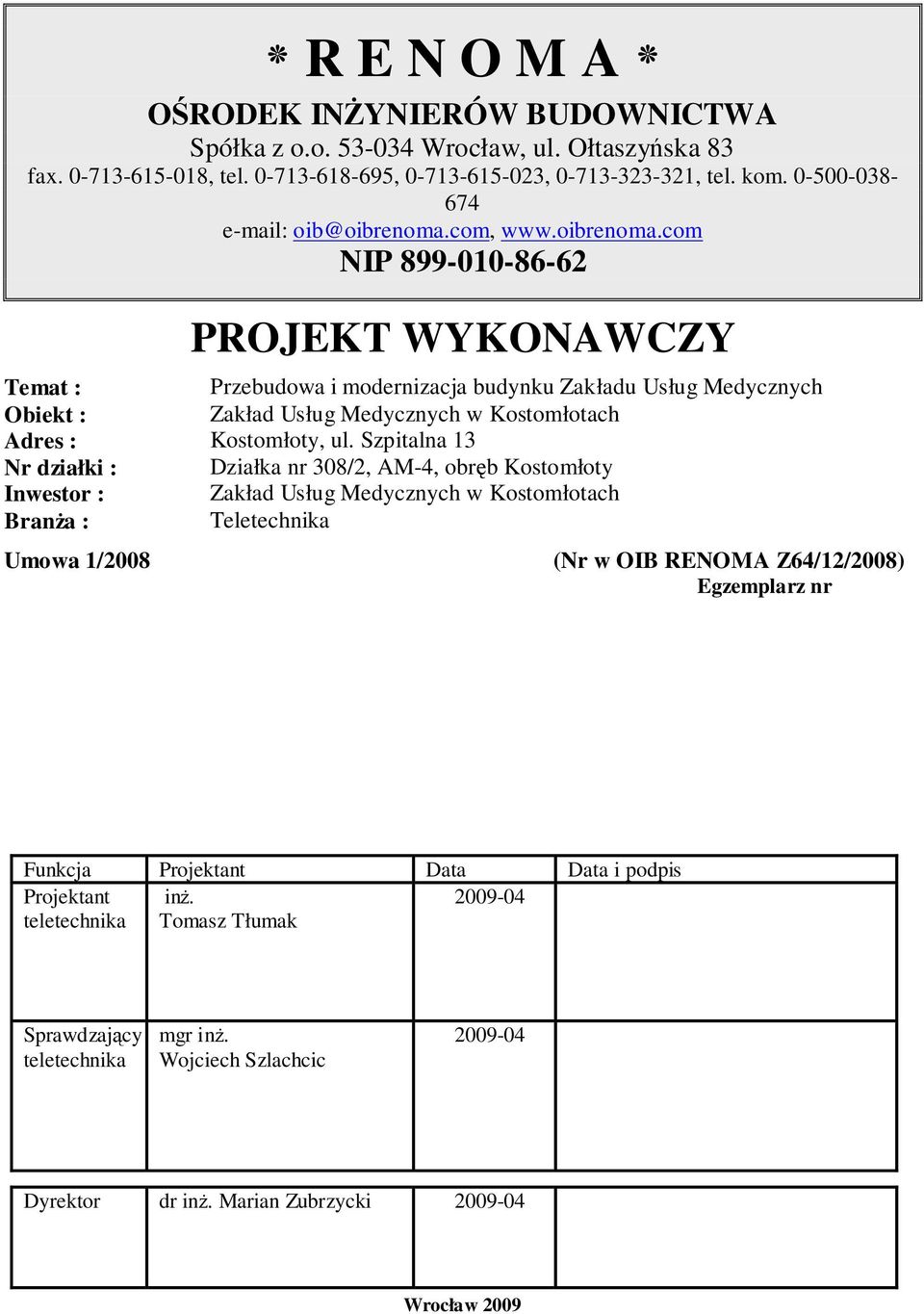

R E N O M A PROJEKT WYKONAWCZY. Przebudowa i modernizacja budynku Zakładu Usług Medycznych Obiekt :
|
|
- Bogdan Klimek
- 8 lat temu
- Przeglądów:
Transkrypt
1 R E N O M A ORODEK INYNIERÓW BUDOWNICTWA Spółka z o.o Wrocław, ul. Ołtaszyska 83 fax , tel , , , tel. kom oib@oibrenoma.com, NIP PROJEKT WYKONAWCZY Temat : Przebudowa i modernizacja budynku Zakładu Usług Medycznych Obiekt : Zakład Usług Medycznych w Kostomłotach Adres : Kostomłoty, ul. Szpitalna 13 Nr działki : Działka nr 308/2, AM-4, obrb Kostomłoty Inwestor : Zakład Usług Medycznych w Kostomłotach Brana : Teletechnika Umowa 1/2008 (Nr w OIB RENOMA Z64/12/2008) Egzemplarz nr Funkcja Projektant Data Data i podpis Projektant in teletechnika Tomasz Tłumak Sprawdzajcy teletechnika mgr in. Wojciech Szlachcic Dyrektor dr in. Marian Zubrzycki Wrocław 2009

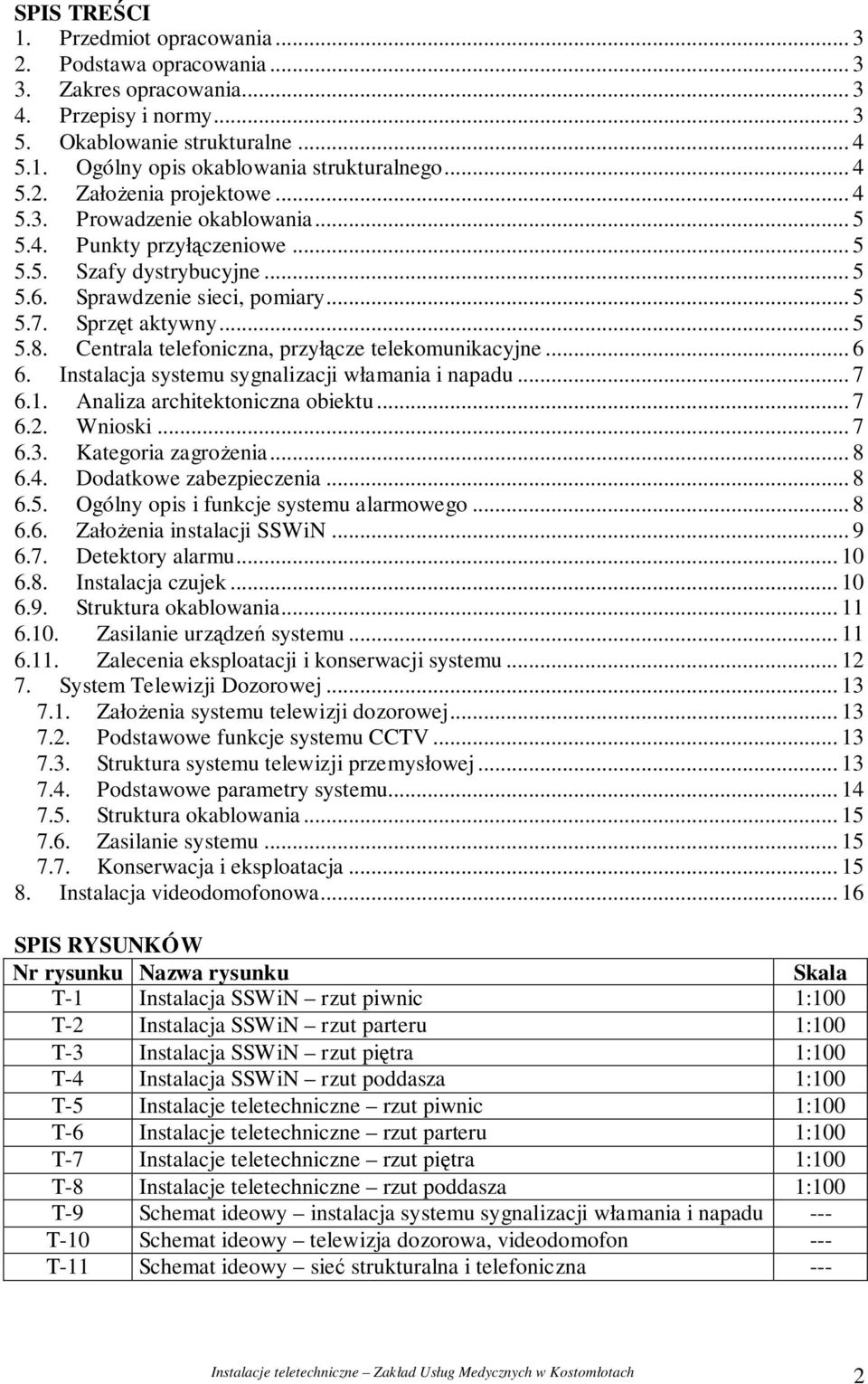

2 SPIS TRECI 1. Przedmiot opracowania Podstawa opracowania Zakres opracowania Przepisy i normy Okablowanie strukturalne Ogólny opis okablowania strukturalnego Załoenia projektowe Prowadzenie okablowania Punkty przyłczeniowe Szafy dystrybucyjne Sprawdzenie sieci, pomiary Sprzt aktywny Centrala telefoniczna, przyłcze telekomunikacyjne Instalacja systemu sygnalizacji włamania i napadu Analiza architektoniczna obiektu Wnioski Kategoria zagroenia Dodatkowe zabezpieczenia Ogólny opis i funkcje systemu alarmowego Załoenia instalacji SSWiN Detektory alarmu Instalacja czujek Struktura okablowania Zasilanie urzdze systemu Zalecenia eksploatacji i konserwacji systemu System Telewizji Dozorowej Załoenia systemu telewizji dozorowej Podstawowe funkcje systemu CCTV Struktura systemu telewizji przemysłowej Podstawowe parametry systemu Struktura okablowania Zasilanie systemu Konserwacja i eksploatacja Instalacja videodomofonowa SPIS RYSUNKÓW Nr rysunku Nazwa rysunku Skala T-1 Instalacja SSWiN rzut piwnic 1:100 T-2 Instalacja SSWiN rzut parteru 1:100 T-3 Instalacja SSWiN rzut pitra 1:100 T-4 Instalacja SSWiN rzut poddasza 1:100 T-5 Instalacje teletechniczne rzut piwnic 1:100 T-6 Instalacje teletechniczne rzut parteru 1:100 T-7 Instalacje teletechniczne rzut pitra 1:100 T-8 Instalacje teletechniczne rzut poddasza 1:100 T-9 Schemat ideowy instalacja systemu sygnalizacji włamania i napadu --- T-10 Schemat ideowy telewizja dozorowa, videodomofon --- T-11 Schemat ideowy sie strukturalna i telefoniczna --- 2

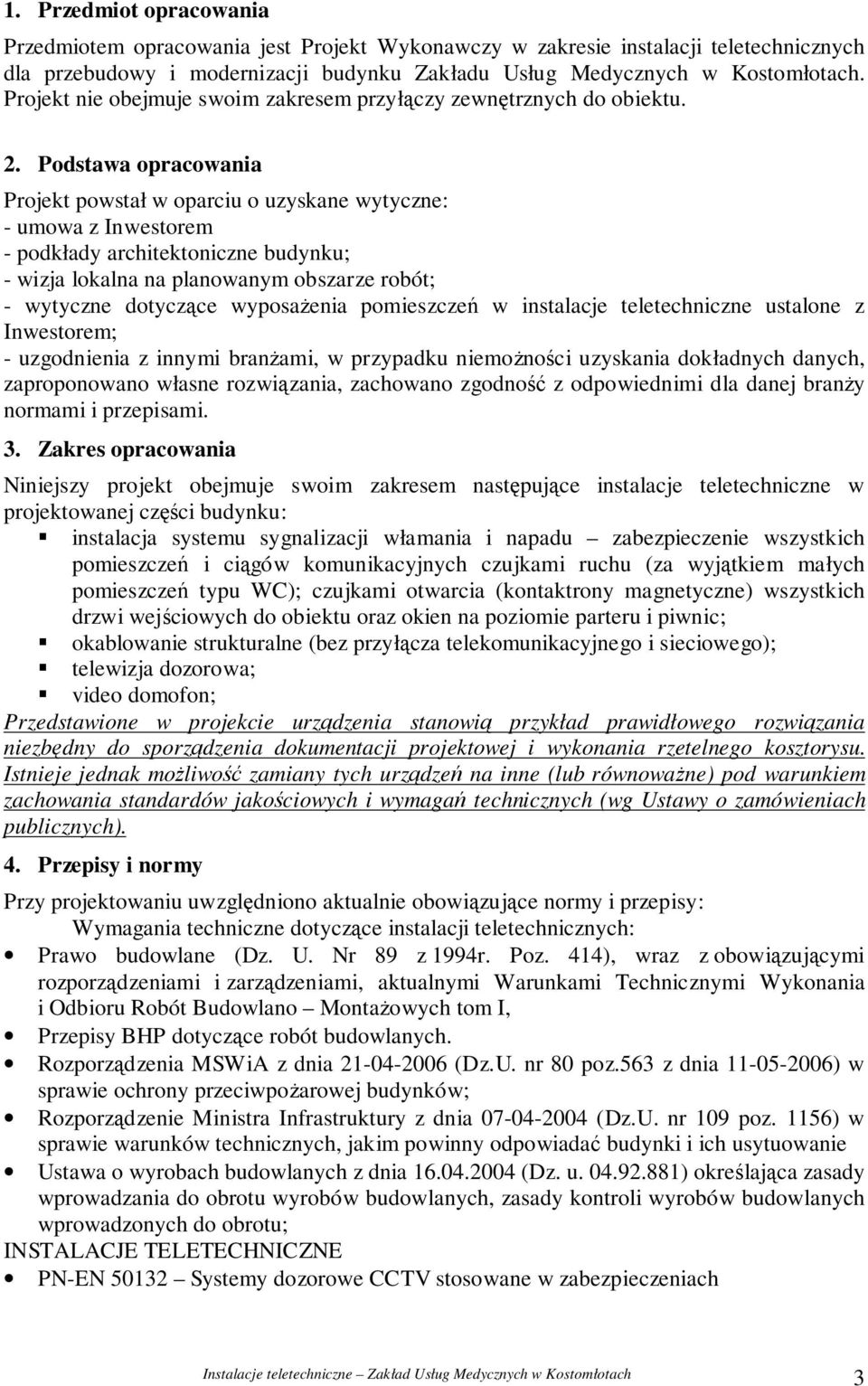

3 1. Przedmiot opracowania Przedmiotem opracowania jest Projekt Wykonawczy w zakresie instalacji teletechnicznych dla przebudowy i modernizacji budynku Zakładu Usług Medycznych w Kostomłotach. Projekt nie obejmuje swoim zakresem przyłczy zewntrznych do obiektu. 2. Podstawa opracowania Projekt powstał w oparciu o uzyskane wytyczne: - umowa z Inwestorem - podkłady architektoniczne budynku; - wizja lokalna na planowanym obszarze robót; - wytyczne dotyczce wyposaenia pomieszcze w instalacje teletechniczne ustalone z Inwestorem; - uzgodnienia z innymi branami, w przypadku niemonoci uzyskania dokładnych danych, zaproponowano własne rozwizania, zachowano zgodno z odpowiednimi dla danej brany normami i przepisami. 3. Zakres opracowania Niniejszy projekt obejmuje swoim zakresem nastpujce instalacje teletechniczne w projektowanej czci budynku: instalacja systemu sygnalizacji włamania i napadu zabezpieczenie wszystkich pomieszcze i cigów komunikacyjnych czujkami ruchu (za wyjtkiem małych pomieszcze typu WC); czujkami otwarcia (kontaktrony magnetyczne) wszystkich drzwi wejciowych do obiektu oraz okien na poziomie parteru i piwnic; okablowanie strukturalne (bez przyłcza telekomunikacyjnego i sieciowego); telewizja dozorowa; video domofon; Przedstawione w projekcie urzdzenia stanowi przykład prawidłowego rozwizania niezbdny do sporzdzenia dokumentacji projektowej i wykonania rzetelnego kosztorysu. Istnieje jednak moliwo zamiany tych urzdze na inne (lub równowane) pod warunkiem zachowania standardów jakociowych i wymaga technicznych (wg Ustawy o zamówieniach publicznych). 4. Przepisy i normy Przy projektowaniu uwzgldniono aktualnie obowizujce normy i przepisy: Wymagania techniczne dotyczce instalacji teletechnicznych: Prawo budowlane (Dz. U. Nr 89 z 1994r. Poz. 414), wraz z obowizujcymi rozporzdzeniami i zarzdzeniami, aktualnymi Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montaowych tom I, Przepisy BHP dotyczce robót budowlanych. Rozporzdzenia MSWiA z dnia (Dz.U. nr 80 poz.563 z dnia ) w sprawie ochrony przeciwpoarowej budynków; Rozporzdzenie Ministra Infrastruktury z dnia (Dz.U. nr 109 poz. 1156) w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie Ustawa o wyrobach budowlanych z dnia (Dz. u ) okrelajca zasady wprowadzania do obrotu wyrobów budowlanych, zasady kontroli wyrobów budowlanych wprowadzonych do obrotu; INSTALACJE TELETECHNICZNE PN-EN Systemy dozorowe CCTV stosowane w zabezpieczeniach 3
4 PN-93/E Systemy alarmowe PN-EN :2004 oraz ISO/IEC 11801:2002 podstawowe zalecenia dotyczce okablowania strukturalnego, parametry torów transmisyjnych PN-EN :2002 Technika informatyczna. Instalacja okablowania Cz 1: Specyfikacja i zapewnienie jakoci. PN-EN :2002 Technika informatyczna. Instalacja okablowania Cz 2: Planowanie i wykonawstwo instalacji wewntrz budynku PN-EN 50310:2002 Stosowanie połcze wyrównawczych i uziemiajcych w budynkach z zainstalowanym sprztem informatycznym PN-EN 50346:2002 Technika informatyczna. Instalacja okablowania. Badanie zainstalowanego okablowania Wytyczne producentów wybranych urzdze 5. Okablowanie strukturalne 5.1. Ogólny opis okablowania strukturalnego Okablowanie strukturalne obejmowa bdzie pomieszczenia biurowe, gabinety lekarskie, recepcj. Do zasilania urzdze zaprojektowano dedykowan sie zasilajc wg projektu elektrycznego. Dystrybucja sygnałów telefonicznych bdzie realizowana poprzez okablowanie strukturalne. Sie strukturalna nieekranowana kategorii 5e daje moliwo zaimplementowania w sieci najnowszych usług w sieci telefonii analogowej i cyfrowej, usług ISDN, transmisji danych (standardy Ethernet 10baseT/100baseT, Token Ring 4/16 Mb/s, ATM 155 Mb/s itp.), techniki wideo, systemów sterowania czy systemów zabezpiecze. Sie okablowania strukturalnego umoliwi transmisj sygnałów o czstotliwoci transmisji do 150MHz Załoenia projektowe Projekt wykonano w oparciu o elementy okablowania strukturalnego jednego producenta: Sie strukturalna nieekranowana kategorii 5e, spełniajca normy EIA/TIA 568; Konfiguracja logiczna sieci w systemie gwiazdy; Okablowanie skrtk ekranowan 4 parow UTP kat.5e, PVC; System z głównym punktem dystrybucyjnym (szafa 19, 800x800mm, 42U) zlokalizowana w pomieszczeniu serwer+ups w piwnicy; Na kady punkt logiczny sieci składa si bdzie gniazdo 2xRJ45 UTP kat.5e; Dla zapewnienia łcznoci przewidziano połczenie do istniejcych w obiekcie zakocze operatorów telekomunikacyjnych; Liczba i rozmieszczenie punktów przyłczeniowych zgodnie z wytycznymi Inwestora i złoeniami projektanta; Kade gniazdo logiczne zostanie zainstalowane obok gniazda elektrycznego tworzc wspólnie punkt elektryczno-logiczny (PEL 2xRJ45 + 2x230V). Zasilanie urzdze teletechnicznych wg projektu elektrycznego; Okablowanie w budynku rozprowadzane w rurach p/t; Przyłcze telekomunikacyjne oraz sieciowe poza zakresem opracowania (po stronie Inwestora); 4

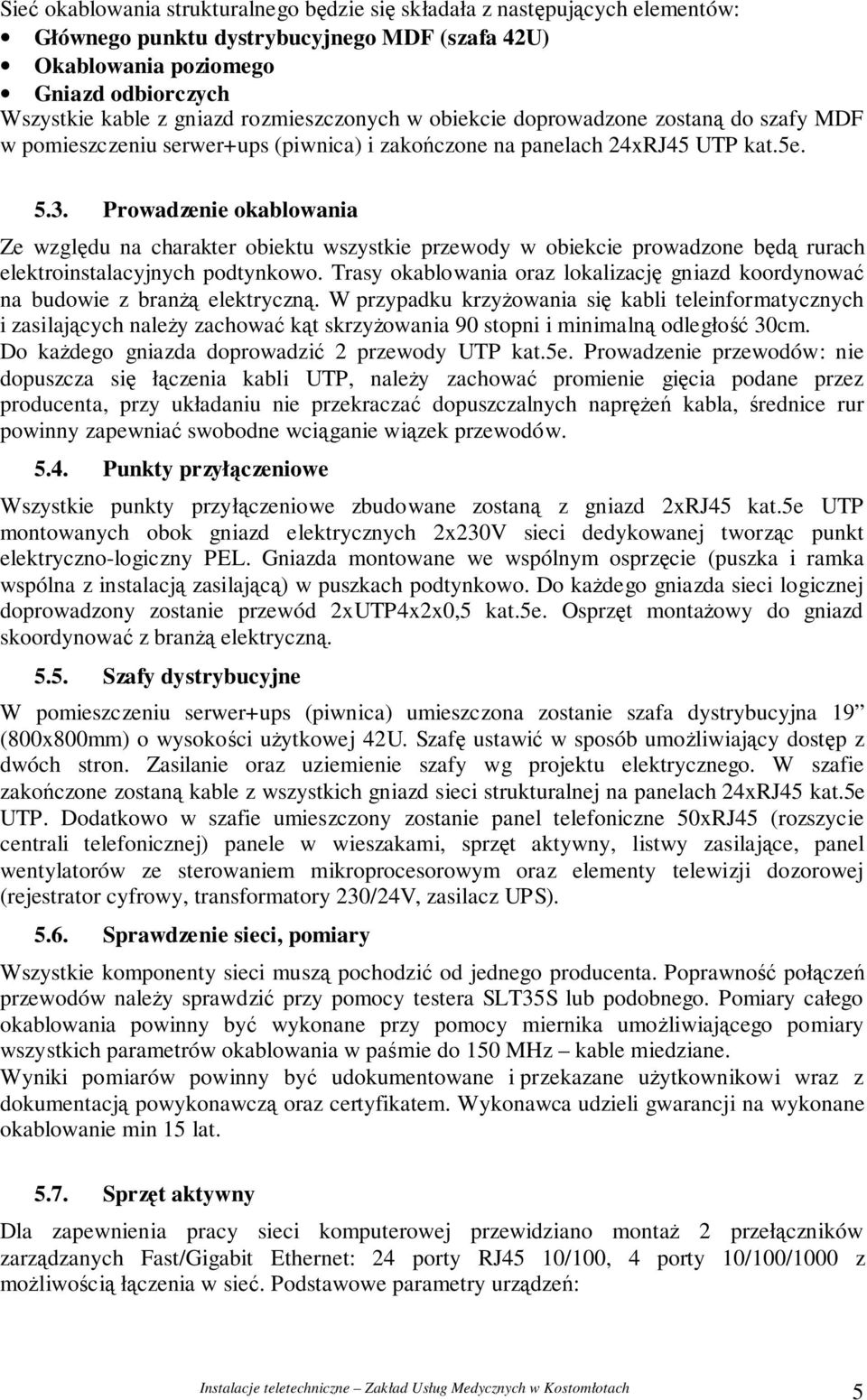

5 Sie okablowania strukturalnego bdzie si składała z nastpujcych elementów: Głównego punktu dystrybucyjnego MDF (szafa 42U) Okablowania poziomego Gniazd odbiorczych Wszystkie kable z gniazd rozmieszczonych w obiekcie doprowadzone zostan do szafy MDF w pomieszczeniu serwer+ups (piwnica) i zakoczone na panelach 24xRJ45 UTP kat.5e Prowadzenie okablowania Ze wzgldu na charakter obiektu wszystkie przewody w obiekcie prowadzone bd rurach elektroinstalacyjnych podtynkowo. Trasy okablowania oraz lokalizacj gniazd koordynowa na budowie z bran elektryczn. W przypadku krzyowania si kabli teleinformatycznych i zasilajcych naley zachowa kt skrzyowania 90 stopni i minimaln odległo 30cm. Do kadego gniazda doprowadzi 2 przewody UTP kat.5e. Prowadzenie przewodów: nie dopuszcza si łczenia kabli UTP, naley zachowa promienie gicia podane przez producenta, przy układaniu nie przekracza dopuszczalnych napre kabla, rednice rur powinny zapewnia swobodne wciganie wizek przewodów Punkty przyłczeniowe Wszystkie punkty przyłczeniowe zbudowane zostan z gniazd 2xRJ45 kat.5e UTP montowanych obok gniazd elektrycznych 2x230V sieci dedykowanej tworzc punkt elektryczno-logiczny PEL. Gniazda montowane we wspólnym osprzcie (puszka i ramka wspólna z instalacj zasilajc) w puszkach podtynkowo. Do kadego gniazda sieci logicznej doprowadzony zostanie przewód 2xUTP4x2x0,5 kat.5e. Osprzt montaowy do gniazd skoordynowa z bran elektryczn Szafy dystrybucyjne W pomieszczeniu serwer+ups (piwnica) umieszczona zostanie szafa dystrybucyjna 19 (800x800mm) o wysokoci uytkowej 42U. Szaf ustawi w sposób umoliwiajcy dostp z dwóch stron. Zasilanie oraz uziemienie szafy wg projektu elektrycznego. W szafie zakoczone zostan kable z wszystkich gniazd sieci strukturalnej na panelach 24xRJ45 kat.5e UTP. Dodatkowo w szafie umieszczony zostanie panel telefoniczne 50xRJ45 (rozszycie centrali telefonicznej) panele w wieszakami, sprzt aktywny, listwy zasilajce, panel wentylatorów ze sterowaniem mikroprocesorowym oraz elementy telewizji dozorowej (rejestrator cyfrowy, transformatory 230/24V, zasilacz UPS) Sprawdzenie sieci, pomiary Wszystkie komponenty sieci musz pochodzi od jednego producenta. Poprawno połcze przewodów naley sprawdzi przy pomocy testera SLT35S lub podobnego. Pomiary całego okablowania powinny by wykonane przy pomocy miernika umoliwiajcego pomiary wszystkich parametrów okablowania w pamie do 150 MHz kable miedziane. Wyniki pomiarów powinny by udokumentowane i przekazane uytkownikowi wraz z dokumentacj powykonawcz oraz certyfikatem. Wykonawca udzieli gwarancji na wykonane okablowanie min 15 lat Sprzt aktywny Dla zapewnienia pracy sieci komputerowej przewidziano monta 2 przełczników zarzdzanych Fast/Gigabit Ethernet: 24 porty RJ45 10/100, 4 porty 10/100/1000 z moliwoci łczenia w sie. Podstawowe parametry urzdze: 5
6 Porty RJ-45 10/ Porty RJ-45 10/100/ Gniazda mini-gbic (współdzielone z portami GE) Autonegocjacja dupleksu i prdkoci Samokrosujce si porty (Auto-MDI/MDIX) Obsługa VLAN q Tryby przyporzdkowania portu do VLANu Obsługa ramek jumbo Tablica adresów MAC Przepustowo wewntrzna QoS - przyporzdkowywanie wag WRR (Weight Round Robin) / CoS (Class of Service) Port mirroring - przekierowywanie ruchu z fizycznego portu na inny port Konfiguracja z poziomu przegldarki WWW (http / https), telnet Spanning tree Agregacja portów Bezpieczestwo 2 Tak Tak Do 256 grup Statyczny, dynamiczny Mini jumbo (do 1600 bajtów) 8 kb 12,8Gbps Dla 4 kolejek na kadym porcie przełcznika Tak Tak IEEE 802.1d Spanning Tree, IEEE 802.1s Multiple Spanning Tree, IEEE 802.1w Rapid Spanning Tree, Fast Linkover Do 8 portów w 8 grupach, obsługa LCAP Uwierzytelnianie uytkowników za pomoc protokołu 802.1x - Radius Authentication, MD5 Encryption Storm control Moliwo ograniczenia rozsyłania ramek broadcast / multicast / unknown unicast Testy okablowania miedzianego z poziomu przełcznika, ping, traceroute Moliwo aktualizaji firmware-u Zasilanie wewntrzne Uchwyty do racka Wymiary Tak Tak (TFTP, przegldarka internetowa)) Tak 19 cali 430 x 44,45 x 202,5 mm 5.8. Centrala telefoniczna, przyłcze telekomunikacyjne W Zakładzie Usług Medycznych istniej obecnie nastpujce przyłcza telekomunikacyjne: przyłcze TPSA (linie analogowe) zakoczone w gabinecie internisty (parter); przyłcze radiowe DIALOG zakoczone w gabinecie dyrektora (poddasze); W ramach remontu naley oba przyłcza sprowadzi do pomieszczenia centrali telefonicznej (piwnica pomieszczenie serwer+ups). Od kadego przyłcza doprowadzi do pomieszczenia centrali przewód 2xUTP kat.5e i zakoczy na oddzielnych dla kadego operatora przełcznicach KRONE BOX I. 6
7 Przyłcze telekomunikacyjne (obecnie wykorzystywane linie analogowe) zostan zmienione przez Inwestora na przyłcze 2x ISDN BRA. W obiekcie (pomieszczenie serwer+ups) przewiduje si monta centrali telefonicznej np. Businessphone250 firmy Ericsson wraz z przełcznic telefoniczn KRONE BOX III. Businessphone250 jest wysokiej klasy cyfrowym systemem telefonicznym, który oferuje najnowoczeniejsze technologie oraz funkcje stosowane w duych systemach. Główne oferowane funkcje to m.in. moliwo dołczenia linii ISDN, zintegrowany system łcznoci bezprzewodowej w standardzie GAP DECT, inteligentny system komunikatów głosowych, funkcje Call Centre, moliwo implementacji aplikacji CTI oraz moliwo tworzenia prywatnych sieci korporacyjnych na bazie łcz dzierawionych lub IP łczcych oddziały zlokalizowane w rónych miejscach. Dostawa centrali w nastpujcej konfiguracji: 36 linii wewntrznych w tym: - 28 wewntrznych portów analogowych - 8 wewntrznych systemowych linii cyfrowych - Moliwo rozbudowy o linie zewntrzne i wewntrzne 8 linii cyfrowe ISDN Przedstawiona konfiguracja zawiera: - procesora sterujcego - pamici programu i danych - modemu cyfrowego do serwisu zdalnego - interfejsu music on hold - kart portów wewntrznych, linii miejskich - zasilacza 220V/AC - zasilania awaryjnego z bezobsługowym podtrzymaniem 8 godzin - systemu poczty głosowej i zapowiedzi słownych (2,5 godz nagrania, 4 kanały) - przełcznicy telefonicznej aparatu operatorskiego Proffesional Dialog szt. aparatów analogowych Ericsson Basic 20 szt. 6. Instalacja systemu sygnalizacji włamania i napadu 6.1. Analiza architektoniczna obiektu Budynek wolnostojcy 4 kondygnacje. Teren posesji czciowo ogrodzony. Do obiektu prowadzi wejcie główne, oraz dodatkowe wejcie na poziomie parteru, wejcie techniczne na poziomie piwnic oraz wejcie poprzez wind zewntrzn. Obiekt posiada właz dachowy umieszczony na szczycie klatki schodowej. Budynek ogólnodostpny w godzinach pracy, poza godzinami przyj dostp ograniczony videodomofonem. W dni wolne oraz w godzinach nocnych brak obsługi. Na poziomie piwnic znajduj si pomieszczenia techniczne, poziom parteru i pitra zajmowany jest przez recepcj oraz gabinety lekarskie, na poziomie poddasza zlokalizowano pomieszczenia biurowe oraz socjalne Wnioski Z analizy architektonicznej budynku wynika, e najbardziej prawdopodobne drogi włamania to: - okna i drzwi na poziomie piwnic i parteru; 7

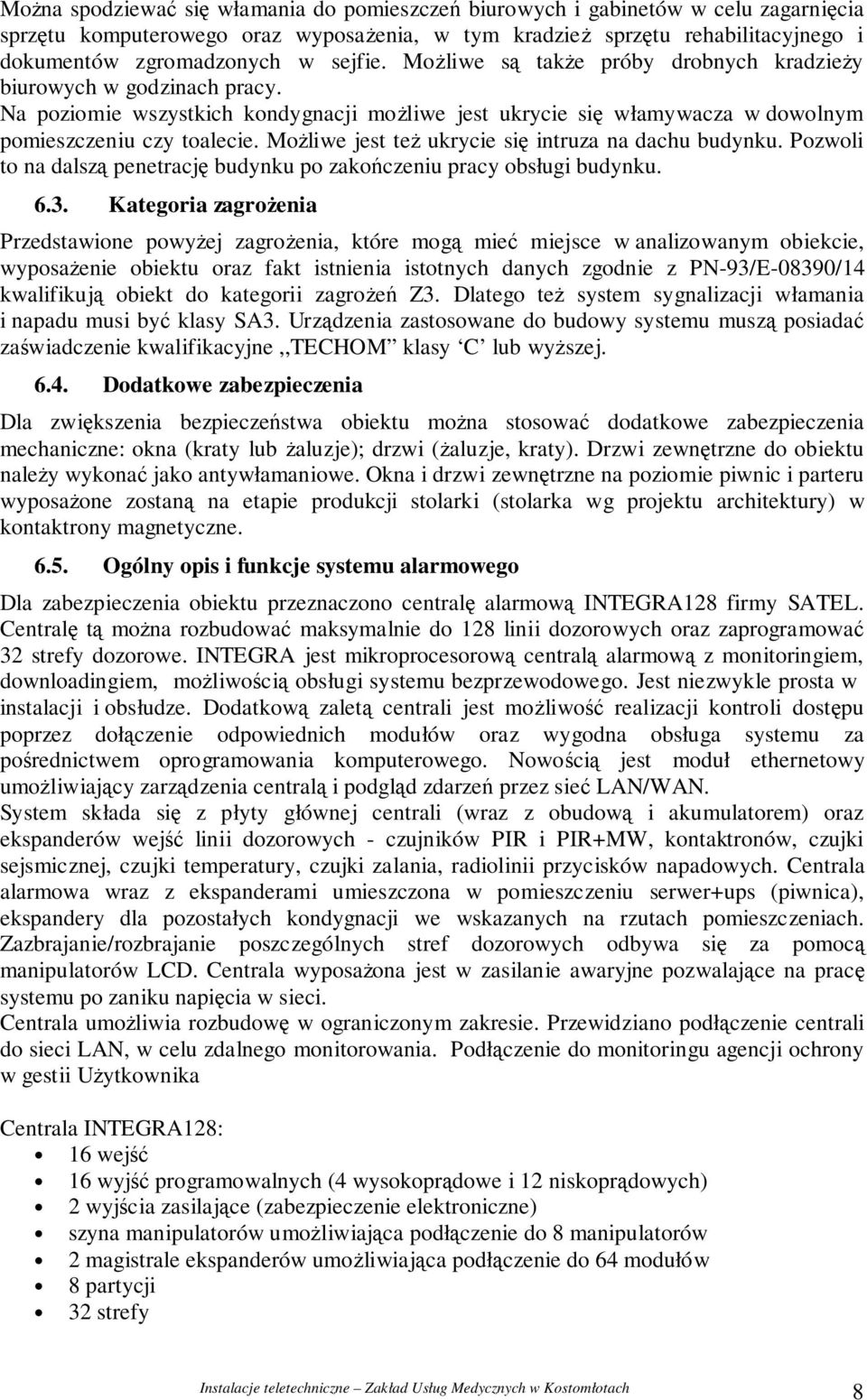

8 Mona spodziewa si włamania do pomieszcze biurowych i gabinetów w celu zagarnicia sprztu komputerowego oraz wyposaenia, w tym kradzie sprztu rehabilitacyjnego i dokumentów zgromadzonych w sejfie. Moliwe s take próby drobnych kradziey biurowych w godzinach pracy. Na poziomie wszystkich kondygnacji moliwe jest ukrycie si włamywacza w dowolnym pomieszczeniu czy toalecie. Moliwe jest te ukrycie si intruza na dachu budynku. Pozwoli to na dalsz penetracj budynku po zakoczeniu pracy obsługi budynku Kategoria zagroenia Przedstawione powyej zagroenia, które mog mie miejsce w analizowanym obiekcie, wyposaenie obiektu oraz fakt istnienia istotnych danych zgodnie z PN-93/E-08390/14 kwalifikuj obiekt do kategorii zagroe Z3. Dlatego te system sygnalizacji włamania i napadu musi by klasy SA3. Urzdzenia zastosowane do budowy systemu musz posiada zawiadczenie kwalifikacyjne,,techom klasy C lub wyszej Dodatkowe zabezpieczenia Dla zwikszenia bezpieczestwa obiektu mona stosowa dodatkowe zabezpieczenia mechaniczne: okna (kraty lub aluzje); drzwi (aluzje, kraty). Drzwi zewntrzne do obiektu naley wykona jako antywłamaniowe. Okna i drzwi zewntrzne na poziomie piwnic i parteru wyposaone zostan na etapie produkcji stolarki (stolarka wg projektu architektury) w kontaktrony magnetyczne Ogólny opis i funkcje systemu alarmowego Dla zabezpieczenia obiektu przeznaczono central alarmow INTEGRA128 firmy SATEL. Central t mona rozbudowa maksymalnie do 128 linii dozorowych oraz zaprogramowa 32 strefy dozorowe. INTEGRA jest mikroprocesorow central alarmow z monitoringiem, downloadingiem, moliwoci obsługi systemu bezprzewodowego. Jest niezwykle prosta w instalacji i obsłudze. Dodatkow zalet centrali jest moliwo realizacji kontroli dostpu poprzez dołczenie odpowiednich modułów oraz wygodna obsługa systemu za porednictwem oprogramowania komputerowego. Nowoci jest moduł ethernetowy umoliwiajcy zarzdzenia central i podgld zdarze przez sie LAN/WAN. System składa si z płyty głównej centrali (wraz z obudow i akumulatorem) oraz ekspanderów wej linii dozorowych - czujników PIR i PIR+MW, kontaktronów, czujki sejsmicznej, czujki temperatury, czujki zalania, radiolinii przycisków napadowych. Centrala alarmowa wraz z ekspanderami umieszczona w pomieszczeniu serwer+ups (piwnica), ekspandery dla pozostałych kondygnacji we wskazanych na rzutach pomieszczeniach. Zazbrajanie/rozbrajanie poszczególnych stref dozorowych odbywa si za pomoc manipulatorów LCD. Centrala wyposaona jest w zasilanie awaryjne pozwalajce na prac systemu po zaniku napicia w sieci. Centrala umoliwia rozbudow w ograniczonym zakresie. Przewidziano podłczenie centrali do sieci LAN, w celu zdalnego monitorowania. Podłczenie do monitoringu agencji ochrony w gestii Uytkownika Centrala INTEGRA128: 16 wej 16 wyj programowalnych (4 wysokoprdowe i 12 niskoprdowych) 2 wyjcia zasilajce (zabezpieczenie elektroniczne) szyna manipulatorów umoliwiajca podłczenie do 8 manipulatorów 2 magistrale ekspanderów umoliwiajca podłczenie do 64 modułów 8 partycji 32 strefy 8
9 64 timery systemowe 16 numerów telefonów do powiadamiania 2 gniazda do podłczenia syntezerów mowy 32 komunikaty głosowe 64 komunikaty na pager 240 hasła uytkowników pami zdarze Manipulator LCD wywietlacz LCD 2x16 znaków, odczyt pamici zdarze, stan wej centrali, stan stref, zegar systemu i data, notatka serwisowa - wygodny sposób przypomnienia uytkownikowi m.in. o okresowej konserwacji systemu podwietlenie klawiatury i wywietlacza alarmy NAPAD, POAR, POMOC wywoływane z klawiatury 6 diod LED informujcych o stanie systemu sygnalizacja dwikowa 2 wejcia mikroprzełcznik wykrywajcy sabota manipulatora sygnalizacja utraty łcznoci z central łcze RS-232 do współpracy z programem GuardX 6.6. Załoenia instalacji SSWiN monitorowanie systemu, umieszczenie manipulatorów na terenie obiektu, umieszczenie centrali alarmowej, rozszerze i zasilaczy w pomieszczeniu serwer+ups, dodatkowe rozszerzenia systemu umieszczone we wskazanych pomieszczeniach na kadej kondygnacji; akustyczna sygnalizacja alarmu wewntrz i na zewntrz budynku. centrala alarmowa cyfrowa z pamici alarmów oraz manipulatorem do monitorowania i lokalizacji alarmów, podłczenie systemu do stacji monitorujcej (firma ochroniarska) po stronie Inwestora; zasilanie awaryjne całego systemu, sygnalizacja sabotau systemu, podział systemu na wydzielone strefy bezpieczestwa uzgodni z Uytkownikiem, przyjto ochron wszystkich pomieszcze oraz cigów komunikacyjnych w obiekcie; dodatkowo do zabezpieczenia obiektu przyjto ochron obwodow w postaci kontaktronów montowanych we wszystkich drzwiach zewntrznych oraz oknach na poziomie piwnic i parteru; okablowanie typu gwiazda - od kadej czujki i sygnalizatora do centrali (ekspandera), kablem YTKSY 3x2x0,5; magistrala ekspanderów oraz magistrala klawiatur wykonana przewodem YTKSY 3x2x0,5; Centrala alarmowa wraz z rozszerzeniami i zasilaniem awaryjnym zlokalizowana zostanie w pomieszczeniu serwera+ups w piwnicy. Rozszerzenia w obudowach na poszczególnych kondygnacjach instalowane we wskazanych pomieszczeniach pod sufitem: - parter pomieszczenie recepcji - pitro gabinet ginekologiczny - poddasze - ksigowo Czujki ruchu, kontaktrony podłczane s bezporednio do modułów, natomiast te za pomoc magistrali szeregowej do centrali (podobnie jak manipulator). Wyznaczone pomieszczenia wchodzce w zakres opracowania, zabezpieczone s czujkami ruchu i kontaktronami. 9
10 Monta kontaktronów w stolarce okiennej i drzwiowej na etapie produkcji stolarki (wg projektu architektury). Przesyłanie sygnałów alarmowych do firmy ochroniarskiej w gestii Uytkownika. Rozmieszczenie elementów przedstawione jest na rzutach poziomych budynku Detektory alarmu W instalacji zastosowano dwa rodzaje detektorów: Dualne /podczerwie i mikrofale/ Dualne czujki ruchu PIR+MW umieszczone bd w pomieszczeniach, gdzie moliwe s fałszywe alarmy oraz ze sprztem o znacznej wartoci serwer, kotłownia, ksigowo. Pasywne PIR Czujki ruchu PIR zainstalowane bd w pozostałych pomieszczeniach oraz cigach komunikacyjnych. Kontaktrony Czujki kontaktronowe zainstalowane w drzwiach wejciowych i oknach na poziomie piwnic i parteru. Monta kontaktronów na etapie produkcji stolarki. Czujki w oknach w ramach jednego pomieszczenia podłczone do jednej linii alarmowej; Czujka sejsmiczna Ochrona sejfu (ksigowo), zabezpieczenie przed atakami przy uyciu materiałów wybuchowych i takich nowoczesnych narzdzi jak: korona diamentowa, podnoniki hydrauliczne i mechaniczne, palniki, lance wodne i tlenowe; Czujnik zalania Ze wzgldu na zgromadzone tam urzdzenia w pomieszczeniu serwera zainstalowany zostanie czujnik wykrywajcy obecnoci wody w pomieszczeniach zagroonych zalaniem; Przyciski napadowe Bezprzewodowe przyciski napadowe podłczone do systemu poprzez radiolini 2 kanałow z kodem dynamicznym 200 m, superheterodyna Sygnalizatory Do sygnalizacji zewntrznej alarmu posłuy sygnalizator optyczno-akustyczny, zainstalowany od wejcia głównego. Wewntrz budynku zastosowane zostan sygnalizatory akustyczne. Lokalizacja szyfratorów Szyfratory wyposaone w wywietlacz LCD umoliwiajce zazbrajanie/rozbrajanie stref i całego systemu umieszczone bd: przy wejciu głównym do obiektu (przedsionek) oraz w korytarzu (przy pomieszczeniu socjalnym poddasze). Umoliwi one odczyt i kasowanie alarmów powstałych w obiekcie. Ze wzgldu na ogólnodostpno obiektu szyfratory montowane w metalowych obudowach zamykanych na klucz Instalacja czujek Czujniki przeznaczone s do zastosowa wewntrznych. Czujk naley umieci w taki sposób, aby jej zasig działania obejmował chronione pomieszczenie. Sposób montau czujek: Czujka powinna by umieszczona na wysokoci 2m do 2.4m. Zapewni to maksymalne wykorzystanie właciwoci czujników. Czujniki montowa wg DTR producenta. Optymalne warunki pracy detektora wystpuj, gdy zasigi działania obu czujników PIR i MW pokrywaj si /dla czujek dualnych/ Nie naley umieszcza czujki w pobliu powierzchni odbijajcych lub metalowych, które mog wpada w wibracje. Powierzchnie odbijajce mog zakłóca działanie czujnika PIR. Drgajcy metal moe zosta wykryty przez czujnik mikrofalowy 10
11 Nie naley umieszcza czujki w pobliu przedmiotów, obszarów, które gwałtownie mog zmienia temperatur /piece, otwarte okna/ Czujka jest odporna na działanie wiatła, ale naley unika miejsc, w których mogłaby zosta olepiona np. wiatłem słonecznym. Naley unika umieszczania w pomieszczeniu obiektów, które mog zasłania obszar widzenia czujki (np. roliny, zasłony, meble). Czujk sejsmiczn montowa wg DTR producenta czujnika i sejfu; 6.9. Struktura okablowania Od kadego czujnika i syreny do modułów prowadzony jest oddzielny kabel YTKSY 3x2x0.5 bez łczówek porednich. Moduły i manipulator s połczone z central magistral systemow za pomoc kabla YTKSY 3x2x0,5. Kable w całym obiekcie układane w rurach instalacyjnych p/t. Kontaktrony włczane do linii dozorowych za porednictwem puszek antysabotaowych. Naley cile przestrzega zasad podłczania wszystkich elementów do magistrali zgodnie z instrukcj montaow systemu INTEGRA128. Wszystkie elementy systemu zabezpieczy antysabotaowo. Rozmieszczenie elementów i główne trasy prowadzenia kabli przedstawione zostały na rzutach obiektu Zasilanie urzdze systemu Zasilanie urzdze systemu naley poprowadzi zgodnie z przepisami ochrony przeciwporaeniowej. System naley zasili z jednej fazy poprzez wydzielony obwód elektryczny zabezpieczony wyłcznikiem nadmiarowym. Uziemienie i zasilanie systemu wg projektu cz elektryczna. Instalacja bdzie wyposaona w zasilanie awaryjne w postaci akumulatorów. W zakresie ochrony przeciwporaeniowej stosowa ochron podstawow i dodatkow w postaci zerowania obudowy centrali i obudowy modułów. Wszystkie urzdzenia systemu ostrzegawczego spełniaj norm TECHOM Klasa C. Bilans energetyczny systemu- na podstawie materiałów firmy SATEL Centrala INTEGRA128 Dysponowany prd dozoru na 72h dla akumulatora 38Ah wynosi: Id(72h)=Pojemno akumulatora [Ah] / Ilo godzin [h] = 0,53 [A] Dysponowany prd alarmowania na 0,5h dla akumulatora 38Ah wynosi: Ia(72h)=Pojemno akumulatora [Ah] / Ilo godzin [h] = 19,00 [A] rednie prdy pobierane przez elementy systemu alarmowego zbudowanego w oparciu o central INTEGRA 64/128: Nazwa elementu składowego I [ma] Ilo Jm I [ma] dozór I[mA] alarm Suma alarm Płyta gówna INTEGRA 64/ szt Wejcia NC 5 16 szt Manipulator LCD 24 2 szt Ekspander 8 wej CA-64E 18 0 szt Czujka PIR 10 6 szt Czujka PIR+MW 15 1 szt Czujka zalania/temperatury 10 2 szt Czujka magnetyczna 0 2 szt Sygnalizator akustyczno-optyczny 0 3 szt szt. 0 0 Razem I [A] OK 0,372 OK 2,077 11
12 Sumaryczny redni prd pobierany przez system jest mniejszy od prdu, który moe zapewni akumulator. Ekspandery systemu w obudowie z zasilaczem i akumulatorem (najbardziej niekorzystny przypadek) Dysponowany prd dozoru na 72h dla akumulatora 17Ah wynosi: Id(72h)=Pojemno akumulatora [Ah] / Ilo godzin [h] = 0,27 [A] Dysponowany prd alarmowania na 0,5h dla akumulatora 17Ah wynosi: Ia(72h)=Pojemno akumulatora [Ah] / Ilo godzin [h] = 8,50 [A] rednie prdy pobierane przez elementy systemu alarmowego zbudowanego w oparciu o central INTEGRA 64/128: Nazwa elementu składowego I [ma] Ilo Jm I [ma] dozór I[mA] alarm Suma alarm Ekspander 8 wej z zasil. CA- 64EPS 39 1 szt Ekspander 8 wej CA-64E 18 1 szt Czujka PIR 10 7 szt Czujka PIR+MW 15 1 szt Czujka sejsmiczna 3 1 szt Czujka magnetyczna 0 2 szt Radiolinia 2 kanałowa 50 1 szt szt. 0 0 Razem I [A] OK 0,195 OK 0,26 Sumaryczny redni prd pobierany przez system jest mniejszy od prdu, który moe zapewni akumulator Zalecenia eksploatacji i konserwacji systemu Aby system funkcjonował bez zakłóce niezbdny jest dozór co 3 miesice, obejmujcy sprawdzenie danych danych przez producenta. Obejmuje on nastpujce prace: - sprawdzenie wszystkich czci urzdze czy nie s mechanicznie uszkodzone z zewntrz, - sprawdzenie czy wszystkie czujki s odpowiednio umieszczone /skierowane/, - wyczyszczenie elementów optycznych, - sprawdzenie funkcjonowanie sygnalizatorów, - sprawdzenie wskaników i elementów obsługi centrali, - sprawdzenie urzdze alarmujcych, - sprawdzenie zabezpieczenia urzdze w energi, - sprawdzenie baterii (baterie naley wymienia co dwa lata), - regulacj urzdze. Do udokumentowania prac konserwatorskich naley prowadzi ksik kontroli, w której musz znale si nastpujce dane: - zapis wszystkich alarmów z godzin i dat, - przeprowadzone kontrole przez firm serwisow z dat oraz i informacj, jakie prace zostały wykonane, - przeprowadzone przez firm serwisow naprawy z podaniem daty i czasu, - dokonane przez firm serwisow zmiany w systemie urzdze. - 12

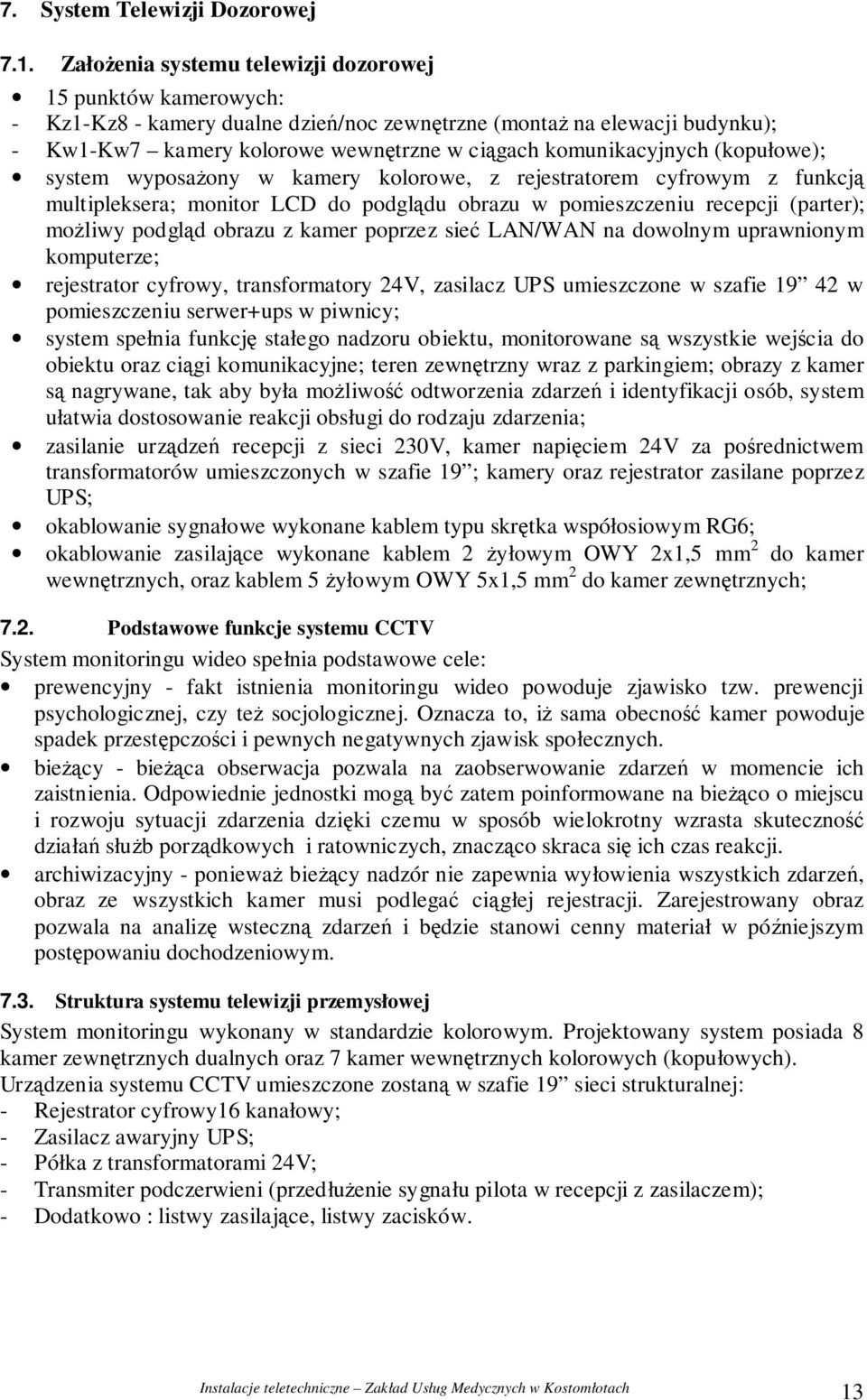

13 7. System Telewizji Dozorowej 7.1. Załoenia systemu telewizji dozorowej 15 punktów kamerowych: - Kz1-Kz8 - kamery dualne dzie/noc zewntrzne (monta na elewacji budynku); - Kw1-Kw7 kamery kolorowe wewntrzne w cigach komunikacyjnych (kopułowe); system wyposaony w kamery kolorowe, z rejestratorem cyfrowym z funkcj multipleksera; monitor LCD do podgldu obrazu w pomieszczeniu recepcji (parter); moliwy podgld obrazu z kamer poprzez sie LAN/WAN na dowolnym uprawnionym komputerze; rejestrator cyfrowy, transformatory 24V, zasilacz UPS umieszczone w szafie w pomieszczeniu serwer+ups w piwnicy; system spełnia funkcj stałego nadzoru obiektu, monitorowane s wszystkie wejcia do obiektu oraz cigi komunikacyjne; teren zewntrzny wraz z parkingiem; obrazy z kamer s nagrywane, tak aby była moliwo odtworzenia zdarze i identyfikacji osób, system ułatwia dostosowanie reakcji obsługi do rodzaju zdarzenia; zasilanie urzdze recepcji z sieci 230V, kamer napiciem 24V za porednictwem transformatorów umieszczonych w szafie 19 ; kamery oraz rejestrator zasilane poprzez UPS; okablowanie sygnałowe wykonane kablem typu skrtka współosiowym RG6; okablowanie zasilajce wykonane kablem 2 yłowym OWY 2x1,5 mm 2 do kamer wewntrznych, oraz kablem 5 yłowym OWY 5x1,5 mm 2 do kamer zewntrznych; 7.2. Podstawowe funkcje systemu CCTV System monitoringu wideo spełnia podstawowe cele: prewencyjny - fakt istnienia monitoringu wideo powoduje zjawisko tzw. prewencji psychologicznej, czy te socjologicznej. Oznacza to, i sama obecno kamer powoduje spadek przestpczoci i pewnych negatywnych zjawisk społecznych. biecy - bieca obserwacja pozwala na zaobserwowanie zdarze w momencie ich zaistnienia. Odpowiednie jednostki mog by zatem poinformowane na bieco o miejscu i rozwoju sytuacji zdarzenia dziki czemu w sposób wielokrotny wzrasta skuteczno działa słub porzdkowych i ratowniczych, znaczco skraca si ich czas reakcji. archiwizacyjny - poniewa biecy nadzór nie zapewnia wyłowienia wszystkich zdarze, obraz ze wszystkich kamer musi podlega cigłej rejestracji. Zarejestrowany obraz pozwala na analiz wsteczn zdarze i bdzie stanowi cenny materiał w póniejszym postpowaniu dochodzeniowym Struktura systemu telewizji przemysłowej System monitoringu wykonany w standardzie kolorowym. Projektowany system posiada 8 kamer zewntrznych dualnych oraz 7 kamer wewntrznych kolorowych (kopułowych). Urzdzenia systemu CCTV umieszczone zostan w szafie 19 sieci strukturalnej: - Rejestrator cyfrowy16 kanałowy; - Zasilacz awaryjny UPS; - Półka z transformatorami 24V; - Transmiter podczerwieni (przedłuenie sygnału pilota w recepcji z zasilaczem); - Dodatkowo : listwy zasilajce, listwy zacisków. 13

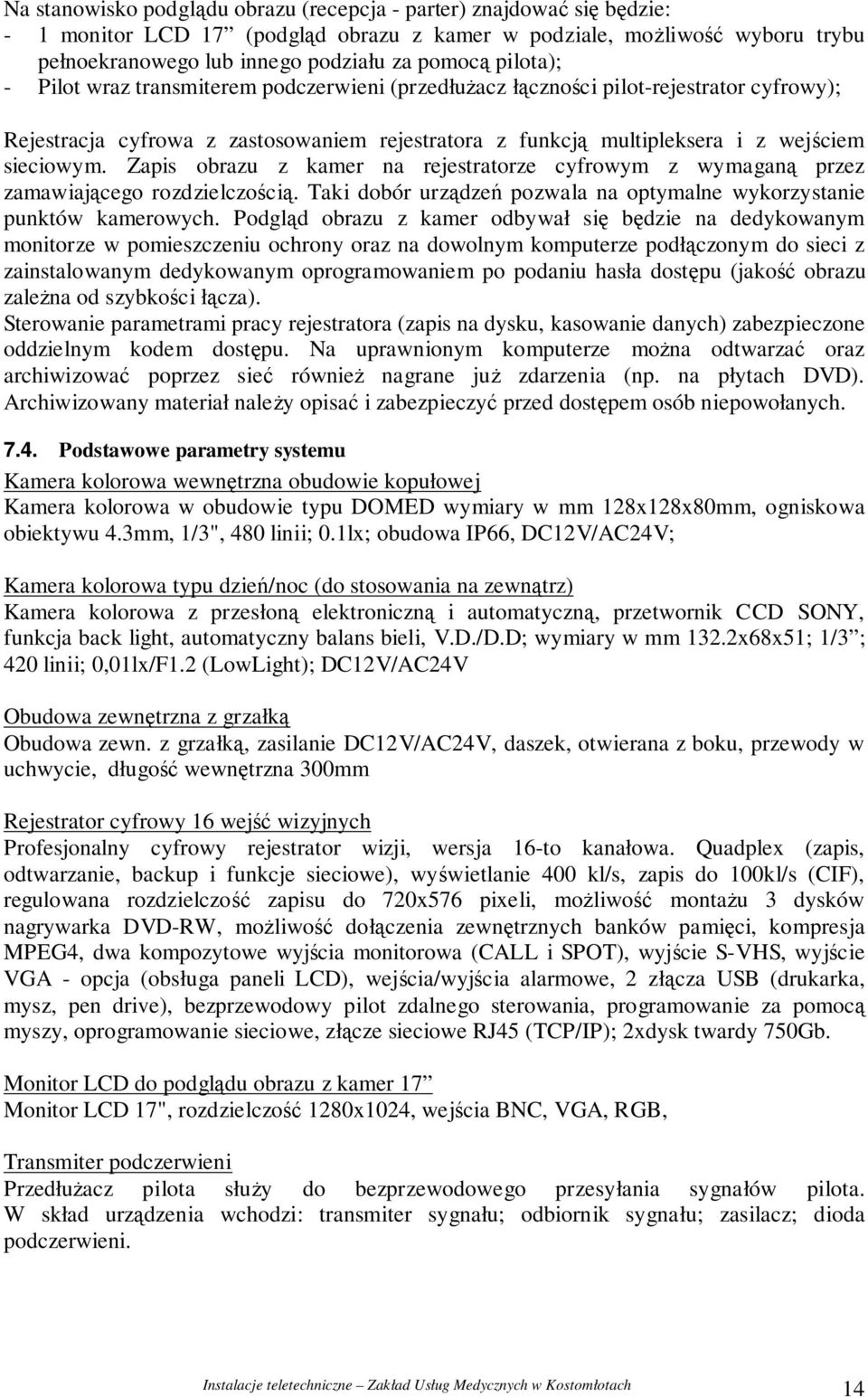

14 Na stanowisko podgldu obrazu (recepcja - parter) znajdowa si bdzie: - 1 monitor LCD 17 (podgld obrazu z kamer w podziale, moliwo wyboru trybu pełnoekranowego lub innego podziału za pomoc pilota); - Pilot wraz transmiterem podczerwieni (przedłuacz łcznoci pilot-rejestrator cyfrowy); Rejestracja cyfrowa z zastosowaniem rejestratora z funkcj multipleksera i z wejciem sieciowym. Zapis obrazu z kamer na rejestratorze cyfrowym z wymagan przez zamawiajcego rozdzielczoci. Taki dobór urzdze pozwala na optymalne wykorzystanie punktów kamerowych. Podgld obrazu z kamer odbywał si bdzie na dedykowanym monitorze w pomieszczeniu ochrony oraz na dowolnym komputerze podłczonym do sieci z zainstalowanym dedykowanym oprogramowaniem po podaniu hasła dostpu (jako obrazu zalena od szybkoci łcza). Sterowanie parametrami pracy rejestratora (zapis na dysku, kasowanie danych) zabezpieczone oddzielnym kodem dostpu. Na uprawnionym komputerze mona odtwarza oraz archiwizowa poprzez sie równie nagrane ju zdarzenia (np. na płytach DVD). Archiwizowany materiał naley opisa i zabezpieczy przed dostpem osób niepowołanych Podstawowe parametry systemu Kamera kolorowa wewntrzna obudowie kopułowej Kamera kolorowa w obudowie typu DOMED wymiary w mm 128x128x80mm, ogniskowa obiektywu 4.3mm, 1/3", 480 linii; 0.1lx; obudowa IP66, DC12V/AC24V; Kamera kolorowa typu dzie/noc (do stosowania na zewntrz) Kamera kolorowa z przesłon elektroniczn i automatyczn, przetwornik CCD SONY, funkcja back light, automatyczny balans bieli, V.D./D.D; wymiary w mm 132.2x68x51; 1/3 ; 420 linii; 0,01lx/F1.2 (LowLight); DC12V/AC24V Obudowa zewntrzna z grzałk Obudowa zewn. z grzałk, zasilanie DC12V/AC24V, daszek, otwierana z boku, przewody w uchwycie, długo wewntrzna 300mm Rejestrator cyfrowy 16 wej wizyjnych Profesjonalny cyfrowy rejestrator wizji, wersja 16-to kanałowa. Quadplex (zapis, odtwarzanie, backup i funkcje sieciowe), wywietlanie 400 kl/s, zapis do 100kl/s (CIF), regulowana rozdzielczo zapisu do 720x576 pixeli, moliwo montau 3 dysków nagrywarka DVD-RW, moliwo dołczenia zewntrznych banków pamici, kompresja MPEG4, dwa kompozytowe wyjcia monitorowa (CALL i SPOT), wyjcie S-VHS, wyjcie VGA - opcja (obsługa paneli LCD), wejcia/wyjcia alarmowe, 2 złcza USB (drukarka, mysz, pen drive), bezprzewodowy pilot zdalnego sterowania, programowanie za pomoc myszy, oprogramowanie sieciowe, złcze sieciowe RJ45 (TCP/IP); 2xdysk twardy 750Gb. Monitor LCD do podgldu obrazu z kamer 17 Monitor LCD 17", rozdzielczo 1280x1024, wejcia BNC, VGA, RGB, Transmiter podczerwieni Przedłuacz pilota słuy do bezprzewodowego przesyłania sygnałów pilota. W skład urzdzenia wchodzi: transmiter sygnału; odbiornik sygnału; zasilacz; dioda podczerwieni. 14

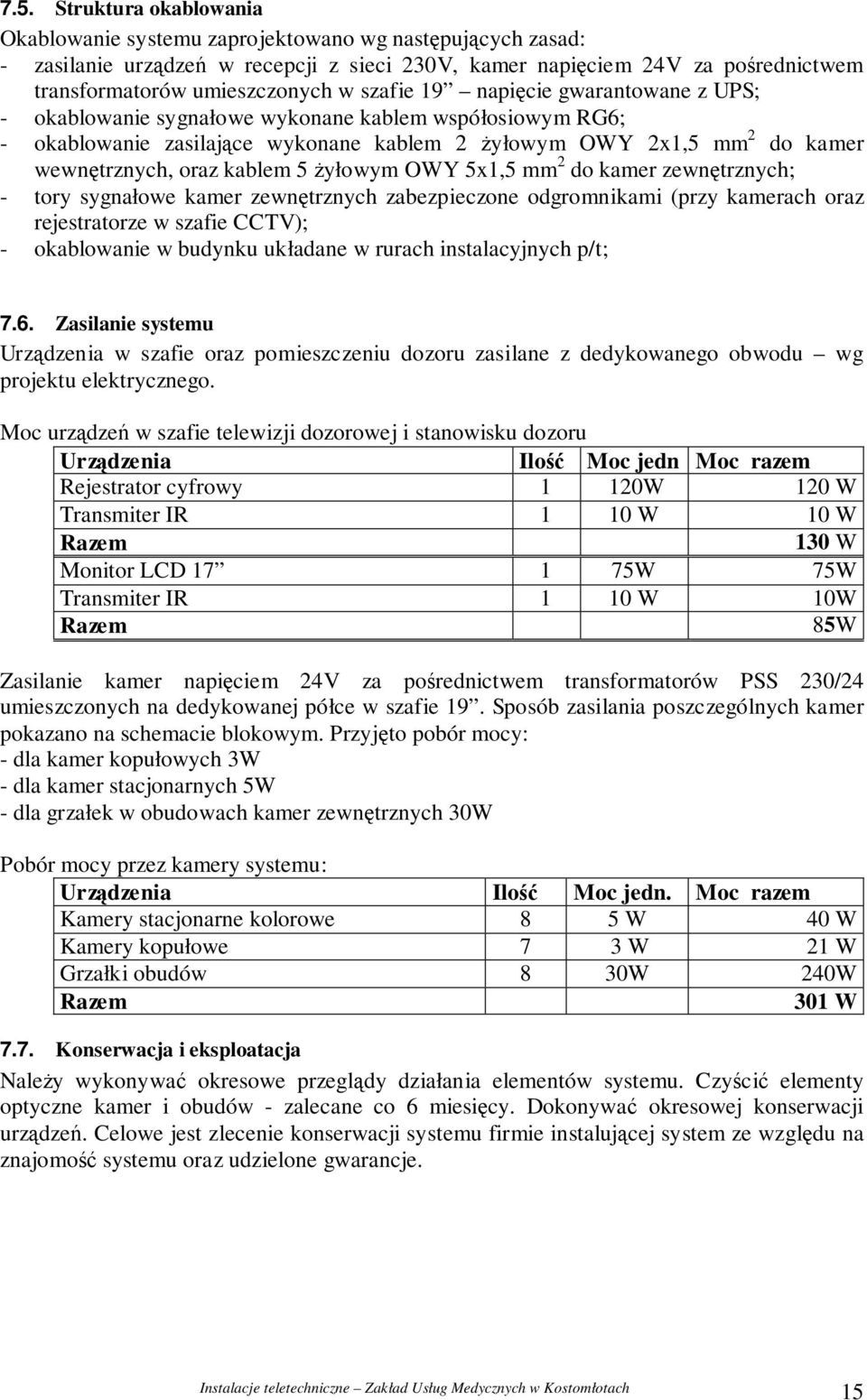

15 7.5. Struktura okablowania Okablowanie systemu zaprojektowano wg nastpujcych zasad: - zasilanie urzdze w recepcji z sieci 230V, kamer napiciem 24V za porednictwem transformatorów umieszczonych w szafie 19 napicie gwarantowane z UPS; - okablowanie sygnałowe wykonane kablem współosiowym RG6; - okablowanie zasilajce wykonane kablem 2 yłowym OWY 2x1,5 mm 2 do kamer wewntrznych, oraz kablem 5 yłowym OWY 5x1,5 mm 2 do kamer zewntrznych; - tory sygnałowe kamer zewntrznych zabezpieczone odgromnikami (przy kamerach oraz rejestratorze w szafie CCTV); - okablowanie w budynku układane w rurach instalacyjnych p/t; 7.6. Zasilanie systemu Urzdzenia w szafie oraz pomieszczeniu dozoru zasilane z dedykowanego obwodu wg projektu elektrycznego. Moc urzdze w szafie telewizji dozorowej i stanowisku dozoru Urzdzenia Ilo Moc jedn Moc razem Rejestrator cyfrowy 1 120W 120 W Transmiter IR 1 10 W 10 W Razem 130 W Monitor LCD W 75W Transmiter IR 1 10 W 10W Razem 85W Zasilanie kamer napiciem 24V za porednictwem transformatorów PSS 230/24 umieszczonych na dedykowanej półce w szafie 19. Sposób zasilania poszczególnych kamer pokazano na schemacie blokowym. Przyjto pobór mocy: - dla kamer kopułowych 3W - dla kamer stacjonarnych 5W - dla grzałek w obudowach kamer zewntrznych 30W Pobór mocy przez kamery systemu: Urzdzenia Ilo Moc jedn. Moc razem Kamery stacjonarne kolorowe 8 5 W 40 W Kamery kopułowe 7 3 W 21 W Grzałki obudów 8 30W 240W Razem 301 W 7.7. Konserwacja i eksploatacja Naley wykonywa okresowe przegldy działania elementów systemu. Czyci elementy optyczne kamer i obudów - zalecane co 6 miesicy. Dokonywa okresowej konserwacji urzdze. Celowe jest zlecenie konserwacji systemu firmie instalujcej system ze wzgldu na znajomo systemu oraz udzielone gwarancje. 15

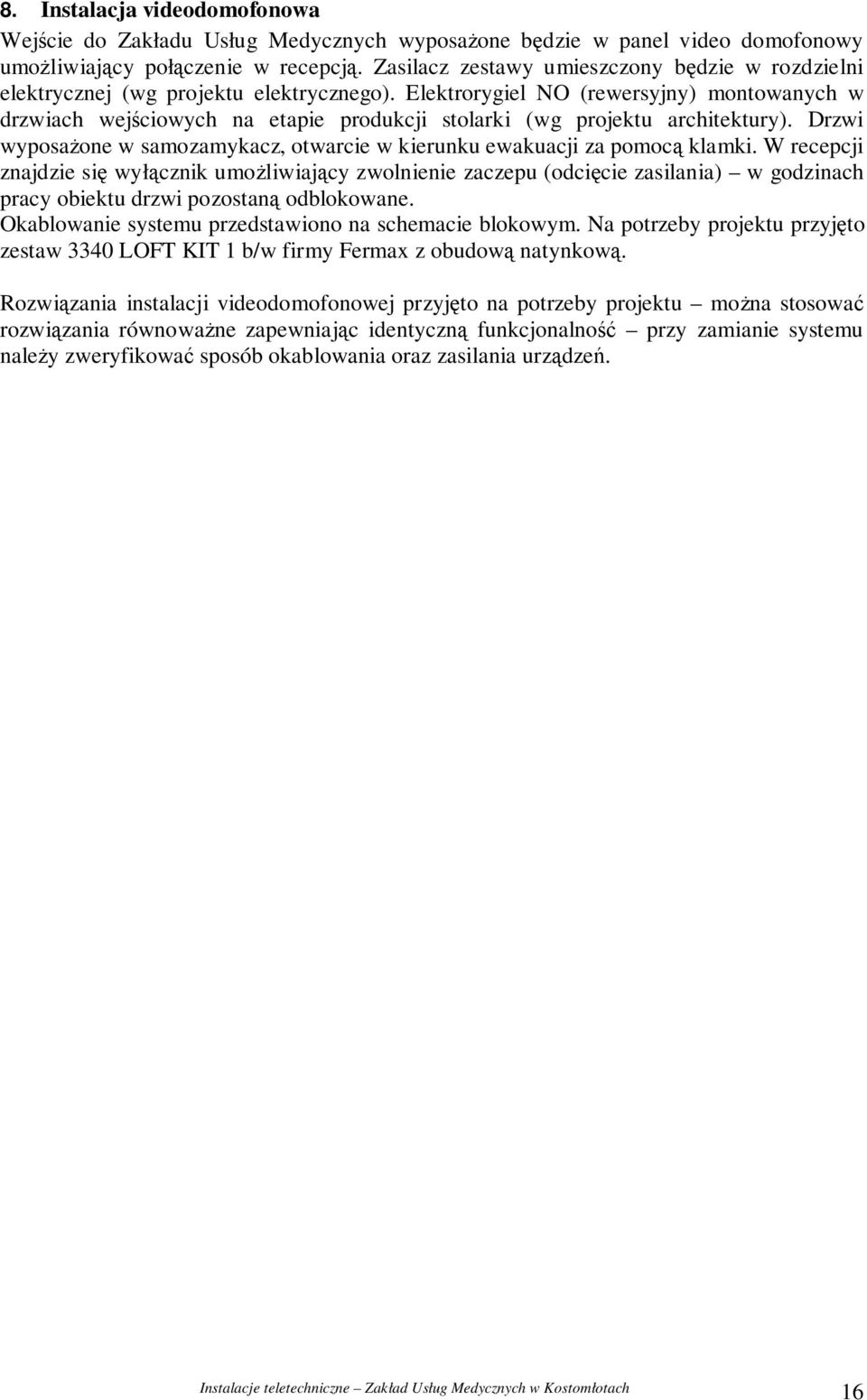

16 8. Instalacja videodomofonowa Wejcie do Zakładu Usług Medycznych wyposaone bdzie w panel video domofonowy umoliwiajcy połczenie w recepcj. Zasilacz zestawy umieszczony bdzie w rozdzielni elektrycznej (wg projektu elektrycznego). Elektrorygiel NO (rewersyjny) montowanych w drzwiach wejciowych na etapie produkcji stolarki (wg projektu architektury). Drzwi wyposaone w samozamykacz, otwarcie w kierunku ewakuacji za pomoc klamki. W recepcji znajdzie si wyłcznik umoliwiajcy zwolnienie zaczepu (odcicie zasilania) w godzinach pracy obiektu drzwi pozostan odblokowane. Okablowanie systemu przedstawiono na schemacie blokowym. Na potrzeby projektu przyjto zestaw 3340 LOFT KIT 1 b/w firmy Fermax z obudow natynkow. Rozwizania instalacji videodomofonowej przyjto na potrzeby projektu mona stosowa rozwizania równowane zapewniajc identyczn funkcjonalno przy zamianie systemu naley zweryfikowa sposób okablowania oraz zasilania urzdze. 16
1. Strona tytułowa. 2. Zawartość dokumentacji. 3. Spis rysunków. 4. Opis instalacji sygnalizacji włamania i napadu SSWIN.
2. Zawartość dokumentacji 1. Strona tytułowa. 2. Zawartość dokumentacji. 3. Spis rysunków. 4. Opis instalacji sygnalizacji włamania i napadu SSWIN. 3. Spis rysunków Rys nr 1 schemat instalacji SSWiN Piwnica
