02. Spis treci: 01. Strona tytułowa 02. Spis treci 03. Uzgodnienia i dokumenty. 1. Opis techniczny. 2. Obliczenia techniczne

Transkrypt

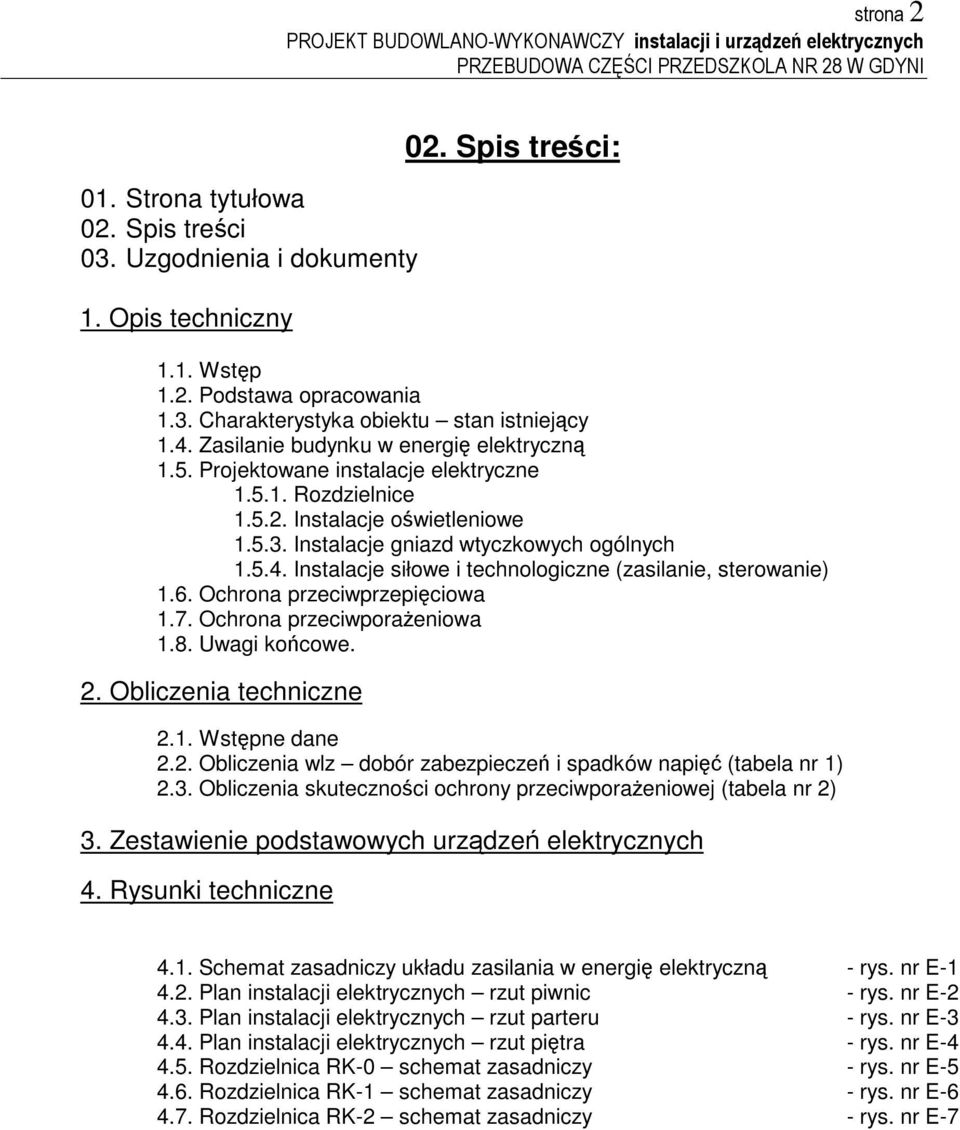

1 2 01. Strona tytułowa 02. Spis treci 03. Uzgodnienia i dokumenty 1. Opis techniczny 02. Spis treci: 1.1. Wstp 1.2. Podstawa opracowania 1.3. Charakterystyka obiektu stan istniejcy 1.4. Zasilanie budynku w energi elektryczn 1.5. Projektowane instalacje elektryczne Rozdzielnice Instalacje owietleniowe Instalacje gniazd wtyczkowych ogólnych Instalacje siłowe i technologiczne (zasilanie, sterowanie) 1.6. Ochrona przeciwprzepiciowa 1.7. Ochrona przeciwporaeniowa 1.8. Uwagi kocowe. 2. Obliczenia techniczne 2.1. Wstpne dane 2.2. Obliczenia wlz dobór zabezpiecze i spadków napi (tabela nr 1) 2.3. Obliczenia skutecznoci ochrony przeciwporaeniowej (tabela nr 2) 3. Zestawienie podstawowych urzdze elektrycznych 4. Rysunki techniczne 4.1. Schemat zasadniczy układu zasilania w energi elektryczn - rys. nr E Plan instalacji elektrycznych rzut piwnic - rys. nr E Plan instalacji elektrycznych rzut parteru - rys. nr E Plan instalacji elektrycznych rzut pitra - rys. nr E Rozdzielnica RK-0 schemat zasadniczy - rys. nr E Rozdzielnica RK-1 schemat zasadniczy - rys. nr E Rozdzielnica RK-2 schemat zasadniczy - rys. nr E-7

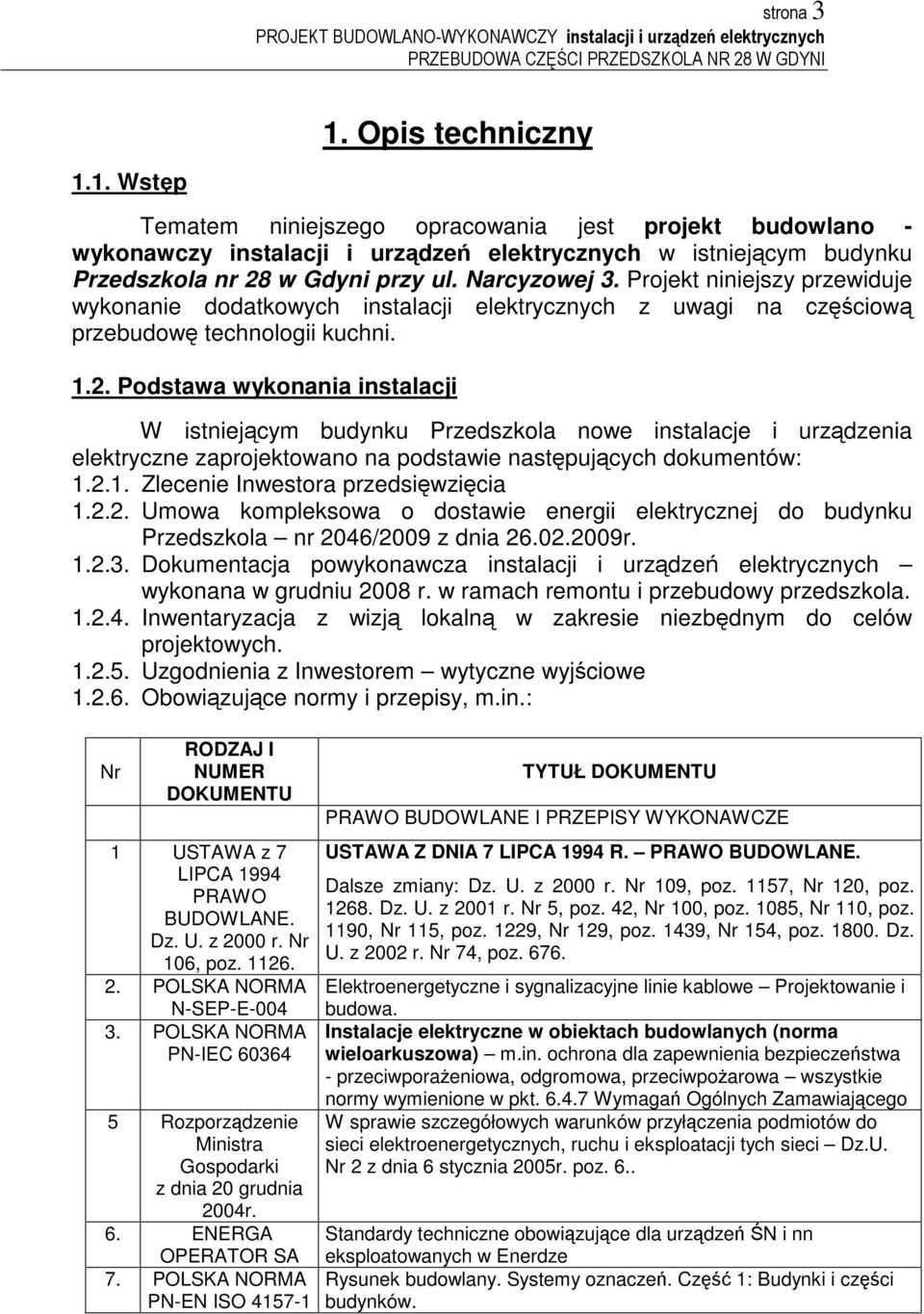

2 3 1. Opis techniczny 1.1. Wstp Tematem niniejszego opracowania jest projekt budowlano - wykonawczy instalacji i urzdze elektrycznych w istniejcym budynku Przedszkola nr 28 w Gdyni przy ul. Narcyzowej 3. Projekt niniejszy przewiduje wykonanie dodatkowych instalacji elektrycznych z uwagi na czciow przebudow technologii kuchni Podstawa wykonania instalacji W istniejcym budynku Przedszkola nowe instalacje i urzdzenia elektryczne zaprojektowano na podstawie nastpujcych dokumentów: Zlecenie Inwestora przedsiwzicia Umowa kompleksowa o dostawie energii elektrycznej do budynku Przedszkola nr 2046/2009 z dnia r Dokumentacja powykonawcza instalacji i urzdze elektrycznych wykonana w grudniu 2008 r. w ramach remontu i przebudowy przedszkola Inwentaryzacja z wizj lokaln w zakresie niezbdnym do celów projektowych Uzgodnienia z Inwestorem wytyczne wyjciowe Obowizujce normy i przepisy, m.in.: Nr RODZAJ I NUMER DOKUMENTU 1 USTAWA z 7 LIPCA 1994 PRAWO BUDOWLANE. Dz. U. z 2000 r. Nr 106, poz POLSKA NORMA N-SEP-E POLSKA NORMA PN-IEC Rozporzdzenie Ministra Gospodarki z dnia 20 grudnia 2004r. 6. ENERGA OPERATOR SA 7. POLSKA NORMA PN-EN ISO TYTUŁ DOKUMENTU PRAWO BUDOWLANE I PRZEPISY WYKONAWCZE USTAWA Z DNIA 7 LIPCA 1994 R. PRAWO BUDOWLANE. Dalsze zmiany: Dz. U. z 2000 r. Nr 109, poz. 1157, Nr 120, poz Dz. U. z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz. 1229, Nr 129, poz. 1439, Nr 154, poz Dz. U. z 2002 r. Nr 74, poz Elektroenergetyczne i sygnalizacyjne linie kablowe Projektowanie i budowa. Instalacje elektryczne w obiektach budowlanych (norma wieloarkuszowa) m.in. ochrona dla zapewnienia bezpieczestwa - przeciwporaeniowa, odgromowa, przeciwpoarowa wszystkie normy wymienione w pkt Wymaga Ogólnych Zamawiajcego W sprawie szczegółowych warunków przyłczenia podmiotów do sieci elektroenergetycznych, ruchu i eksploatacji tych sieci Dz.U. Nr 2 z dnia 6 stycznia 2005r. poz. 6.. Standardy techniczne obowizujce dla urzdze N i nn eksploatowanych w Enerdze Rysunek budowlany. Systemy oznacze. Cz 1: Budynki i czci budynków.

3 4 8. Praca zbiorowa. Sieci elektroenergetyczne w zakładach przemysłowych Poradnik tom 1 i 2. WNT, W-wa N SEP E 001 Sieci elektroenergetyczne niskiego napicia. Ochrona 10. Ustawa z 10 kwietnia 1997r. Dz. U. Nr 54, poz. 348 przeciwporaeniowa Prawo Energetyczne z póniejszymi zmianami 11. Praca zbiorowa Poradnik montera i inyniera elektryka INSTALACJE ELEKTRYCZNE I TELETECHNICZNE wyd. Verlag Dashofer W- wa Charakterystyka obiektu stan istniejcy: Budynek przedszkola posiada instalacje elektryczne niedawno remontowane, które zostały udokumentowane w wykonanej dokumentacji powykonawczej, stanowicej podstaw do wykonania niniejszego projektu. Obecnie w istniejcej kuchni przewiduje si czciow przebudow technologii, poprzez dostawienie nowych urzdze technologicznych, w tym równie cz elektrycznych, wymagajcych zasilania w energie elektryczn Zasilanie budynku w energi elektryczn, pomiar energii. Budynek Przedszkola zasilany jest obecnie w energie elektryczn z sieci nn-0,4kv energetyki zawodowej od stacji T-2275, zakoczonej na budynku Przedszkola złczem kablowym. Od złcza kablowego ułoona jest wewntrzna linia zasilajca do rozdzielnicy głównej RG przy wejciu do budynku i dalej wewntrznymi liniami zasilajcymi energia doprowadzona jest do poszczególnych czci budynku do rozdzielnic obiektowych. Pomieszczenia kuchni znajduj si głównie na parterze, ale równie i w piwnicy i na I Pietrze. W rejonie kuchni istniej dwie rozdzielnice elektryczne TK i TK-1, do których doprowadzone s od rozdzielnicy głównej RG dwie oddzielne linie zasilajce typu YDY5x10mm², zabezpieczone rozłcznikami bezpiecznikowymi R303 35A. Zgodnie z umow o dostawie energii cały budynek zabezpieczony jest głównym bezpiecznikiem przelicznikowym 40A Projektowane instalacje elektryczne: Wlz, rozdzielnice. Do zasilania nowych urzdze elektrycznych (technologicznych) kuchni wykorzystane bd dwie istniejce linie zasilajce doprowadzone do kuchni do istniejcych rozdzielnic TK i TK-1 (2xYDY5x10mm²). Istniejce

4 5 odbiory w kuchni pozostan bez zmian, natomiast dla nowych odbiorów przewiduje si budow nowych rozdzielnic modułowych, zasilanych z istniejcych rozdzielnic TK i TK-1. Do obiorów na parterze przewiduje si rozbudow rozdzielnicy TK o cz RK-1, dobudowana w tym samym miejscu na korytarzu przy kuchni. Do odbiorów w piwnicy i na pitrze naley wykonac dwie rozdzielnice modułowe szczelne RK-0 i RK-2, które naley zasili oddzielnie liniami zasilajcymi typu YDY5x4mm² od rozdzielnicy TK-1. Schemat rozdzielnic podano w czci rysunkowej rysunki nr E-5, E-6, E- 7. Nowe rozdzielnice RK bd stanowiły ródła zasilania wyłcznie urzdze technologicznych, umoliwiajc dowoln konfiguracj zasilania urzadze np. chłodniczych przez cał dob w przypadku wyłaczenia czci kuchennej na okres nocny. Odcinki linii zasilajcych te rozdzielnice RK naley przyłczy do istniejcych rozdzielnic przed wyłcznikami rozdzielnic TK i TK-1 czyli bezporednio z kocówek istniejcych wlz do rozdzielnic TK i TK Instalacje owietleniowe Niniejszy projekt przewiduje czciow zmian w istniejcym owietleniu pomieszcze kuchni dowietlenie stanowisk pracy w tym w okolicy okapów kuchennych. Dodatkowe oprawy pokazane na rysunkach planów instalacji naley przyłczy do istniejcych obwodów instalacji owietleniowej. Naley zastosowa szczelne oprawy wietlówkowe (liniowe) do zawieszania o mocy 2x36W z kloszami hermetycznymi. Dodatkowo naley przyłczy wentylatorki kanałowe toalety i umywalni do obwodu owietleniowego danego pomieszczenia Instalacje gniazd wtyczkowych ogólnych. W miejscach wskazanych technologia naley przewidzie dodatkowe gniazda wtyczkowe szczelne (hermetyczne), których wysoko montau podano bezporednio na rysunkach planów instalacyjnych. Gniazda te naley zasili nowymi dodatkowymi obwodami YDYo 3x2,5 z rozdzielnic odpowiednio RK-0, RK-1 lub RK-2. Gniazda te zasilane s poprzez wyłczniki rónicowoprdowe 30mA Instalacje siłowe i technologiczne (zasilanie, sterowanie) Na podstawie równolegle opracowanej technologii niezbdne jest zasilanie czci urzdze technologicznych w energi elektryczn wg załczonego zestawienia, w którym okrelono typ tych urzdze i ich moc i napicie zasilania. Wszystkie urzdzenia zasilane bd z gniazd wtyczkowych, zainstalowanych na odpowiednich wysokociach, podanych bezporednio na rysunkach planów instalacji. Urzdzenia te zasilane s grupowo z nowych rozdzielnic, co umoliwia ich awaryjne jednoczesne wyłczenie w danym pomieszczeniu lub indywidualne wyłczenie z

5 6 gniazda wtyczkowego lub wyłcznikiem fabrycznym danego urzdzenia wg wskaza DTR tych urzdze. Dla pełnej ochrony przeciwporaeniowej wszystkie te urzdzenia zasilane bd poprzez wyłczniki rónicowoprdowe zainstalowane na kadym obwodzie w rozdzielnicach zasilajcych. Obwody zasilajce naley wykonywa przewodami kabelkowymi miedzianymi YDY3x2,5 i YDY5x2,5 (w zalenoci od napicia zasilania), układanymi w miar moliwoci pod tynkiem lub w pełnych zamknitych korytach kablowych umocowanych bezporednio do cian Ochrona przeciwprzepiciowa. W budynku Przedszkola jest zastosowana ochrona przeciwprzepiciow całej instalacji poprzez zainstalowane w rozdzielnicy głównej RG ochronniki I i II stopnia (klasy B i C). W rozdzielnicach RK przyłczonych do rozdzielnic TK i TK-1 nie przewiduje si montau ochronników Ochrona przeciwporaeniowa. Jako rodek dodatkowej ochrony przeciwporaeniowej w obwodach prdu przemiennego niskiego napicia naley zastosowa samoczynne wyłczanie zasilania w układzie TN-S (z oddzielnymi przewodami ochronnymi) oraz wyłczniki rónicowoprdowe. Ponadto we wszystkich pomieszczeniach kuchni naley sprawdzi stan połcze wyrównawczych i ewentualnie wykona uzupełnienie pełn ekwipotencjalizacji elementów metalowych wyposaenia pomieszczenia i konstrukcji stalowych (np. wentylacji). W rozdzielnicach RK naley wykona punkt głównej szyny wyrównawczej CC (zaciski). Do tej szyny naley przyłczy m.in. zacisk PE rozdzielnicy głównej, uziom instalacji odgromowej itp. W pomieszczeniach kuchni naley sprawdzi doprowadzenie przewodu LY4 (lub LY2,5/RVS20) do zacisków CC i równie przyłczy wszystkie nowe metalowe elementy konstrukcji wsporczych urzdzen w budynku, metalowych rurocigów przyłczy i instalacji sanitarnych itp Uwagi kocowe. 1. Do budowy instalacji i urzdze elektrycznych naley stosowa wyłcznie aparaty i urzdzenia posiadajce odpowiednie aprobaty i atesty wymagane odrbnymi przepisami. 2. Osprzt instalacyjny (hermetyczne gniazda, puszki odgałne) naley stosowa jednego typu o standardzie firm produkujcych osprzt jak POLO, ELDA, ELTRA itp.

6 7 3. Dopuszcza si zmiany typów poszczególnych aparatów i urzdze zastosowanych w projekcie pod warunkiem zachowania podobnych parametrów technicznych i powiadomienia Nadzór Inwestorski i Autorski. 4. Po zakoczeniu całej Inwestycji objtej niniejszym projektem naley wykona wszystkie niezbdne pomiary w szczególnoci skutecznoci ochrony przeciwporaeniowej i wyniki załczy do dokumentacji odbiorowej budynku. 2. OBLICZENIA TECHNICZNE 2.1. Wstpne dane Moc urzdze technologicznych i ich czas pracy (jednoczesno) przyjto na podstawie danych okrelonych technologi 2.2. Obliczenia wlz dobór zabezpiecze i spadków napi. Dobór linii zasilajcych rozdzielnice RK załczono w tabeli nr 1. Nie przewiduje si zmian w głównym zabezpieczeniu obiektu obecnie 40A 2.3. Sprawdzenie skutecznoci ochrony przeciwporaeniowej. Warunki skutecznoci ochrony przeciwporaeniowej stosownie do teoretycznych oblicze s zachowane. Sie zewntrzna została zachowana bez zmian. Niezbdne jest jednak wykonanie pomiarów skutecznoci ochrony jako jedynie miarodajnych i załczenie wyników do dokumentacji odbiorowej Obliczenia natenia owietlenia Dla pomieszcze budynku obliczenia owietlenia zostały wykonane w czasie ostatniego remontu i przebudowy całego przedszkola. W niniejszym projekcie dowietlono jedynie miejscowo stanowiska pracy, co wynikało z dowiadcze biecej eksploatacji kuchni. O p r a c o w a ł: in. Andrzej Formella
