1 SPIS TREŚCI 1. CZĘŚĆ RYSUNKOWA WSTĘP PODSTAWA OPRACOWANIA ZASILANIE OBIEKTU TABLICE BEZPIECZNIKOWE OBWODÓW ELEKTRYCZNYCH INSTALACJE ELEKTRYCZNE I TELETECHNICZE INSTALACJE ELEKTRYCZNE GNIAZD WTYKOWYCH OGÓLNYCH I DEDYKOWANYCH INSTALACJE ELEKTRYCZNE OŚWIETLENIA INSTALACJE TELETECHNICZNE INSTALACJA SSWIN BILANS MOCY CZYNNEJ ZASILANIE TABLICY TG i TK SPRAWDZENIE SKUTECZNOŚCI OCHRONY PRZECIWPORAŻENIOWEJ OCHRONA DODATKOWA OCHRONA PRZECIWPRZEPIĘCIOWA UWAGI KOŃCOWE

INSTALACJE ELEKTRYCZNE OŚWIETLENIA.... 6 6.3. INSTALACJE TELETECHNICZNE.... 7 6.4. INSTALACJA SSWIN.... 8 7. BILANS MOCY CZYNNEJ.... 9 7.1.

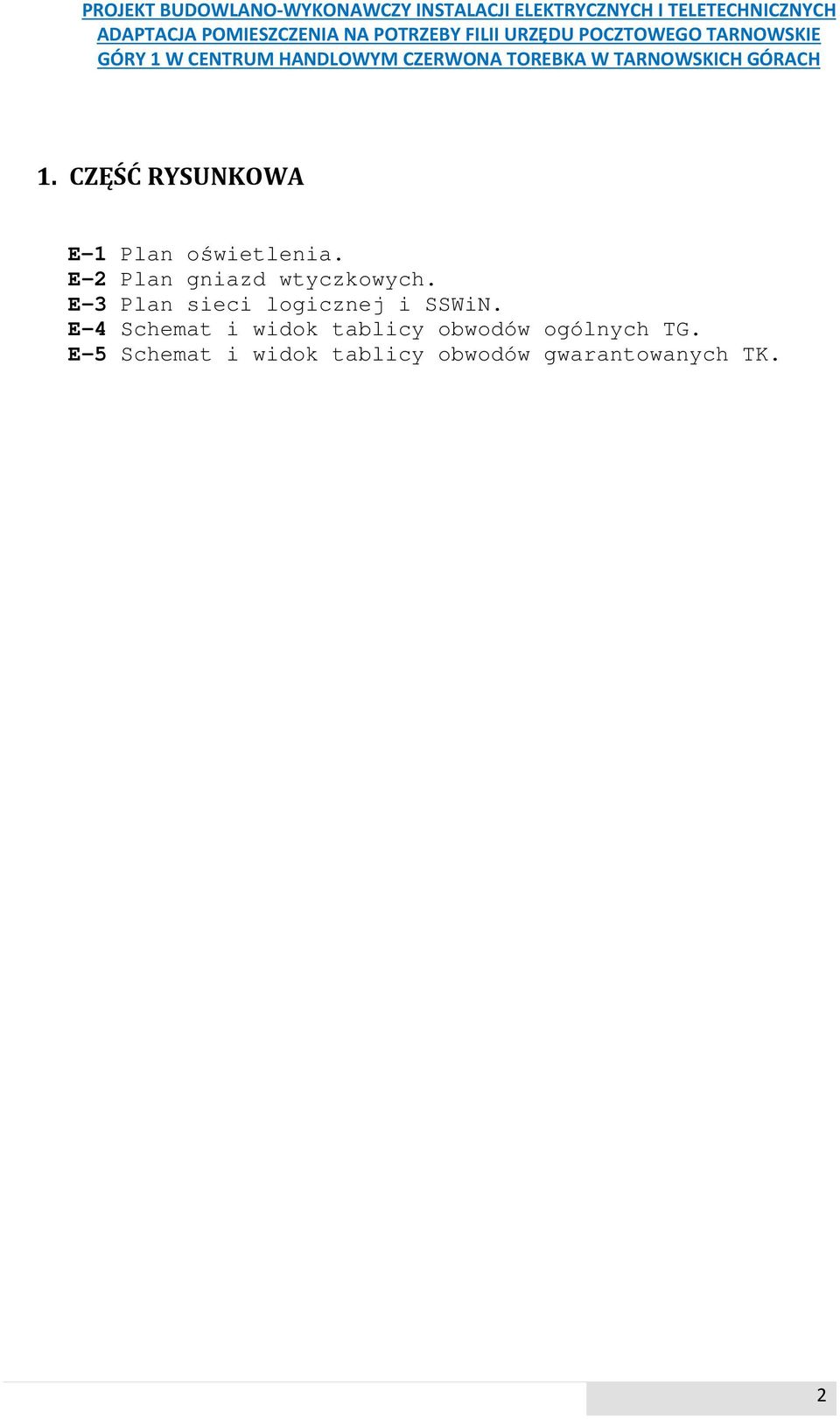

2 1. CZĘŚĆ RYSUNKOWA E-1 Plan oświetlenia. E-2 Plan gniazd wtyczkowych. E-3 Plan sieci logicznej i SSWiN. E-4 Schemat i widok tablicy obwodów ogólnych TG. E-5 Schemat i widok tablicy obwodów gwarantowanych TK. 2

3 ZAŁĄCZNIKI: - Uprawnienia, 3

4 Oświadczenie W nawiązaniu do art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r Prawo Budowlane (tekst jednolity Dz. U. nr 207 z 2003 r poz z późniejszymi zamianami) oświadczamy, że dokumentacja branży elektrycznej została wykonana zgodnie z umową, obowiązującymi przepisami techniczno budowlanymi, normami oraz zasadami wiedzy technicznej i jest kompletna z punktu widzenia celu, któremu ma służyć. 4

2016 z późniejszymi zamianami) oświadczamy, że dokumentacja branży elektrycznej została wykonana

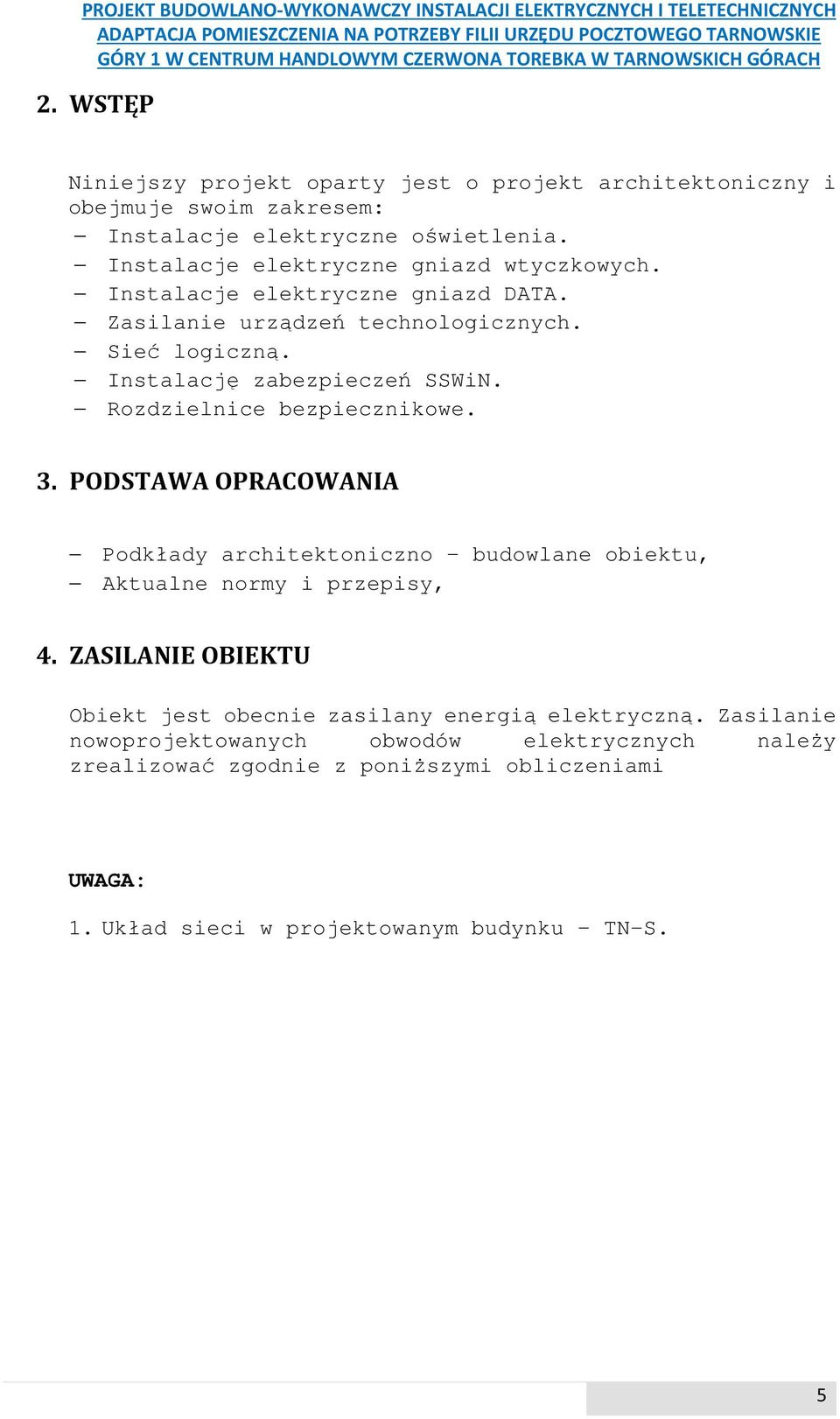

5 2. WSTĘP Niniejszy projekt oparty jest o projekt architektoniczny i obejmuje swoim zakresem: Instalacje elektryczne oświetlenia. Instalacje elektryczne gniazd wtyczkowych. Instalacje elektryczne gniazd DATA. Zasilanie urządzeń technologicznych. Sieć logiczną. Instalację zabezpieczeń SSWiN. Rozdzielnice bezpiecznikowe. 3. PODSTAWA OPRACOWANIA Podkłady architektoniczno budowlane obiektu, Aktualne normy i przepisy, 4. ZASILANIE OBIEKTU Obiekt jest obecnie zasilany energią elektryczną. Zasilanie nowoprojektowanych obwodów elektrycznych należy zrealizować zgodnie z poniższymi obliczeniami UWAGA: 1. Układ sieci w projektowanym budynku TN-S. 5

Rozdzielnice bezpiecznikowe. 3. PODSTAWA OPRACOWANIA Podkłady architektoniczno budowlane obiektu, Aktualne normy i przepisy, 4.

6 5. TABLICE BEZPIECZNIKOWE OBWODÓW ELEKTRYCZNYCH. Zasilanie obwodów ogólnych: Tablica bezpiecznikowa TG zawierająca rozłącznik główny izolacyjny, oraz zabezpieczenia nadprądowe i nadprądowe z modułami różnicowoprądowymi. Zasilanie obwodów gwarantowanych: Tablica bezpiecznikowa TK zawierająca przełącznik serwisowy UPS`a oraz zabezpieczenia nadprądowe z modułami różnicowoprądowymi. Tablice główne i bezpiecznikowe należy zamontować w lokalizacjach pokazanych na rzutach instalacji. UWAGA: 1. Należy wykonać niezbędne opisy obwodów zabezpieczonych. 6. INSTALACJE ELEKTRYCZNE I TELETECHNICZE 6.1. INSTALACJE ELEKTRYCZNE GNIAZD WTYKOWYCH OGÓLNYCH I DEDYKOWANYCH. Instalacje gniazd wtyczkowych obwodów ogólnych i obwodów gwarantowanych wykonać przewodem YDYżo 3x2,5mm 2 podtynkowo. Przewody należy układać nad sufitem podwieszonym, a następnie podtynkowo i w przestrzeniach ścian kartonowogipsowych. Przewody użyte w instalacji powinny posiadać izolację 750V INSTALACJE ELEKTRYCZNE OŚWIETLENIA. Instalację oświetlenia wykonać przewodem YDYżo 3(4)x1,5mm2 podtynkowo. Osprzęt elektroinstalacyjny montować w puszkach głębokich podtynkowych i w nich dokonać niezbędnych połączeń instalacji. Oprawy oświetleniowe montować bezpośrednio do stropu lub w kasetonach sufitu modułowego zgodnie z schematem E-1. 6

Zasilanie obwodów gwarantowanych: Tablica bezpiecznikowa TK zawierająca przełącznik serwisowy UPS`a oraz zabezpieczenia nadprądowe z modułami różnicowoprądowymi.

7 W pomieszczeniach zostaną zamontowane oprawy awaryjne, które mają zapewnić widoczność w przypadku zaniku napięcia sieciowego oraz pełnić funkcję oświetlenia nocnego. Oprawy oświetlenia ewakuacyjnego powinny pracować w trybie sieć-awaria, czyli w czasie obecności i braku zasilania głównego. Minimalny czas pracy awaryjnej 2h. UWAGA: 1. Montaż instalacji powinien zapewnić bezkolizyjność z innymi instalacjami i urządzeniami. 2. Najniższa dopuszczalna temperatura kabli podczas układania i montażu osprzętu wynosi -5 0 C INSTALACJE TELETECHNICZNE. Zgodnie z przyjętymi założeniami, sieć okablowania strukturalnego została zbudowano w topologii Gwiazdy. Główny Punkt Dystrybucyjny (Szafa MPD) umieszczona w pomieszczeniu zaplecza. Jego zadaniem jest rozprowadzenie sygnałów korzystając z okablowania poziomego UTP kat.6 do poszczególnych punktów końcowych instalacji. Elementem nośnym Głównego Punktu Dystrybucyjnego jest szafa wisząca 19 15U o podstawie 600x600 mm. Wewnątrz szafy znajdują się elementy niezbędne do rozszycia okablowania i uruchomienia sieci logicznej. Zastosować kable sygnałowe typu UTP kat 6, ułożone od gniazd RJ45 do szafy dystrybucyjnej. Kable zostaną rozdzielone w Patch panelu rozdzielczych Szafy MPD i na gniazdach RJ45 w sekwencji EIA/TIA 568B. W każdym Punkcie elektryczno-logicznym zastosować natynkowy adapter dwumodułowy 45x45mm wraz z gniazdami RJ45. 7

Montaż instalacji powinien zapewnić bezkolizyjność z innymi instalacjami i urządzeniami. 2. Najniższa dopuszczalna temperatura kabli podczas układania i montażu osprzętu wynosi -5 0 C. 6.3.

8 6.4. INSTALACJA SSWIN. Zaprojektowany system oparty został o mikroprocesorowy system INTEGRA z własnym układem zasilania awaryjnego. Jednostkę centralną umieścić w obudowie zabezpieczonej mikrowyłącznikiem sabotażowym. Rozmieszczenie urządzeń systemu przedstawia rzut E-3. System został zaprojektowany dla ochrony pomieszczeń, jako system bezpieczeństwa z rejestracją zdarzeń i możliwością ich dowolnego przeglądania. Ochrona pomieszczeń zrealizowana będzie przy wykorzystaniu pasywnych czujników podczerwieni PIR. Zaprojektowany sposób wykonania okablowania i montażu urządzeń będzie adresowalny, tzn. pozwoli zidentyfikować każdy element systemu i zezwoli na elastyczną konfigurację sprzętową i wprowadzanie zmian. Sygnały alarmowe należy zaprogramować celem wyróżnienia włamania bądź sabotażu. Styki sabotażowe wszystkich urządzeń powinny być liniami chronionymi przez 24h. Zasilanie Systemu zrealizować z tablicy bezpiecznikowej TK napięciem sieciowym 230V poprzez wydzielony obwód elektryczny. Połączenie kablowe wykonać, jako nierozłączne. Stosować odpowiednie zasady ochrony przeciwporażeniowej. 8

System został zaprojektowany dla ochrony pomieszczeń, jako system bezpieczeństwa z rejestracją zdarzeń i możliwością ich dowolnego przeglądania.

9 7. BILANS MOCY CZYNNEJ ZASILANIE TABLICY TG i TK. Obliczenie mocy zainstalowanej Pi: Rodzaj odbioru Wartość mocy zainstalowanej Pi [kw] Oświetlenie 1,8 Gniazda wtyczkowe 4,6 Gniazda komputerowe 2 Kurtyna powietrzna 6 Pozostałe instalacje 1 Razem 15,4 Obliczenie mocy szczytowej Ps: Ps = 15,4* 1 = 15,4 [kw] Prąd obciążenia wynosi: = ,93 =23,90[] Dobrano kabel typu YKY 5x10mm 2 o obciążalności długotrwałej na poziomie 39A przy ułożeniu w kanałach kablowych. Warunek prawidłowego doboru zabezpieczenia: >. >. 39 > 32 >23,90 Wartość zabezpieczenia w rozłączniku bezpiecznikowym w ZK nie powinna być mniejsza niż 32A Spadek napięcia: Warunek spełniony. = ! =0,39% < $% 3% 9

instalacje 1 Razem 15,4 Obliczenie mocy szczytowej Ps: Ps = 15,4* 1 = 15,4 [kw] Prąd obciążenia wynosi: = 15400 3 400 0,93 =23,90[] Dobrano kabel typu YKY 5x10mm 2 o

10 8. SPRAWDZENIE SKUTECZNOŚCI OCHRONY PRZECIWPORAŻENIOWEJ. Ochrona będzie zapewniona, jeżeli zostanie spełniony warunek: & ' ( *, gdzie: Zs impedancja pętli zwarciowej obejmująca źródło zasilania, przewód roboczy aż do punktu zwarcia i przewód ochronny między punktem zwarcia, a źródłem zasilania, Ia prąd powodujący samoczynne zadziałanie urządzenia wyłączającego w czasie <0,4s dla pomieszczeń ogólnych i <0,2s w pomieszczeniach szczególnie narażonych na porażenie prądem, U0 napięcie znamionowe względem ziemi. Zabezpieczenia obwodów wyłącznikami instalacyjnymi: 1. Dla wyłącznika instalacyjnego C10 Ia=10*10A=100A & ' +, -. & '!/*0 1**2 & ' 2,3Ω 2. Dla wyłącznika instalacyjnego B6 Ia=5*6A=30A & ' +, & - '!/*0. /*2 & ' 7,6Ω 3. Dla wyłącznika instalacyjnego B16 Ia=5*16A=80A & ' +, & - '!/*0. 5*2 & ' 2,87Ω 4. Dla wyłącznika instalacyjnego C20 Ia=10*20A=200A & ' +, -. & '!/*0!**2 & ' 1,15Ω W projekcie zastosowano urządzenia różnicowoprądowe o znamionowym prądzie wyzwalającym I=30mA dla zabezpieczeń poszczególnych obwodów. & '!/*0 *,*/2 & ' 7,67Ω Poprawne zadziałanie zabezpieczenia jest zapewnione, jeżeli impedancja obwodu zwarciowego nie przekroczy 7,6kΩ dla obwodu siłowego lub oświetleniowego. Oznacza to, że zabezpieczenie zadziała skutecznie przy dotyku bezpośrednim części czynnych. Zgodnie z obliczeniami skuteczność ochrony jest spełniona dla wszystkich obwodów. 10

między punktem zwarcia, a źródłem zasilania, Ia prąd powodujący samoczynne zadziałanie urządzenia wyłączającego w czasie <0,4s dla pomieszczeń ogólnych i <0,2s w pomieszczeniach szczególnie

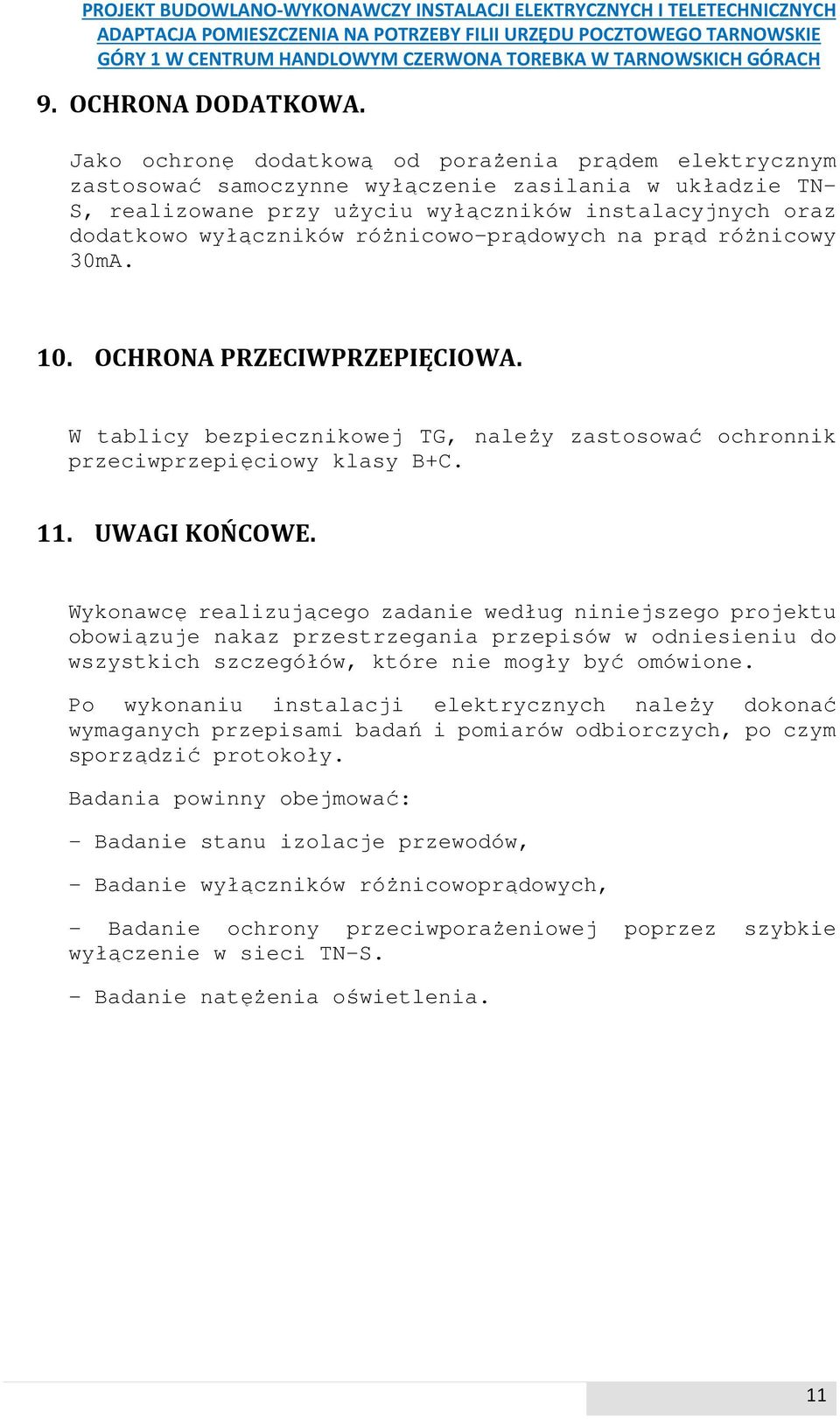

11 9. OCHRONA DODATKOWA. Jako ochronę dodatkową od porażenia prądem elektrycznym zastosować samoczynne wyłączenie zasilania w układzie TN- S, realizowane przy użyciu wyłączników instalacyjnych oraz dodatkowo wyłączników różnicowo-prądowych na prąd różnicowy 30mA. 10. OCHRONA PRZECIWPRZEPIĘCIOWA. W tablicy bezpiecznikowej TG, należy zastosować ochronnik przeciwprzepięciowy klasy B+C. 11. UWAGI KOŃCOWE. Wykonawcę realizującego zadanie według niniejszego projektu obowiązuje nakaz przestrzegania przepisów w odniesieniu do wszystkich szczegółów, które nie mogły być omówione. Po wykonaniu instalacji elektrycznych należy dokonać wymaganych przepisami badań i pomiarów odbiorczych, po czym sporządzić protokoły. Badania powinny obejmować: - Badanie stanu izolacje przewodów, - Badanie wyłączników różnicowoprądowych, - Badanie ochrony przeciwporażeniowej poprzez szybkie wyłączenie w sieci TN-S. - Badanie natężenia oświetlenia. 11

różnicowo-prądowych na prąd różnicowy 30mA. 10. OCHRONA PRZECIWPRZEPIĘCIOWA. W tablicy bezpiecznikowej TG, należy zastosować ochronnik przeciwprzepięciowy klasy B+C. 11. UWAGI KOŃCOWE.
