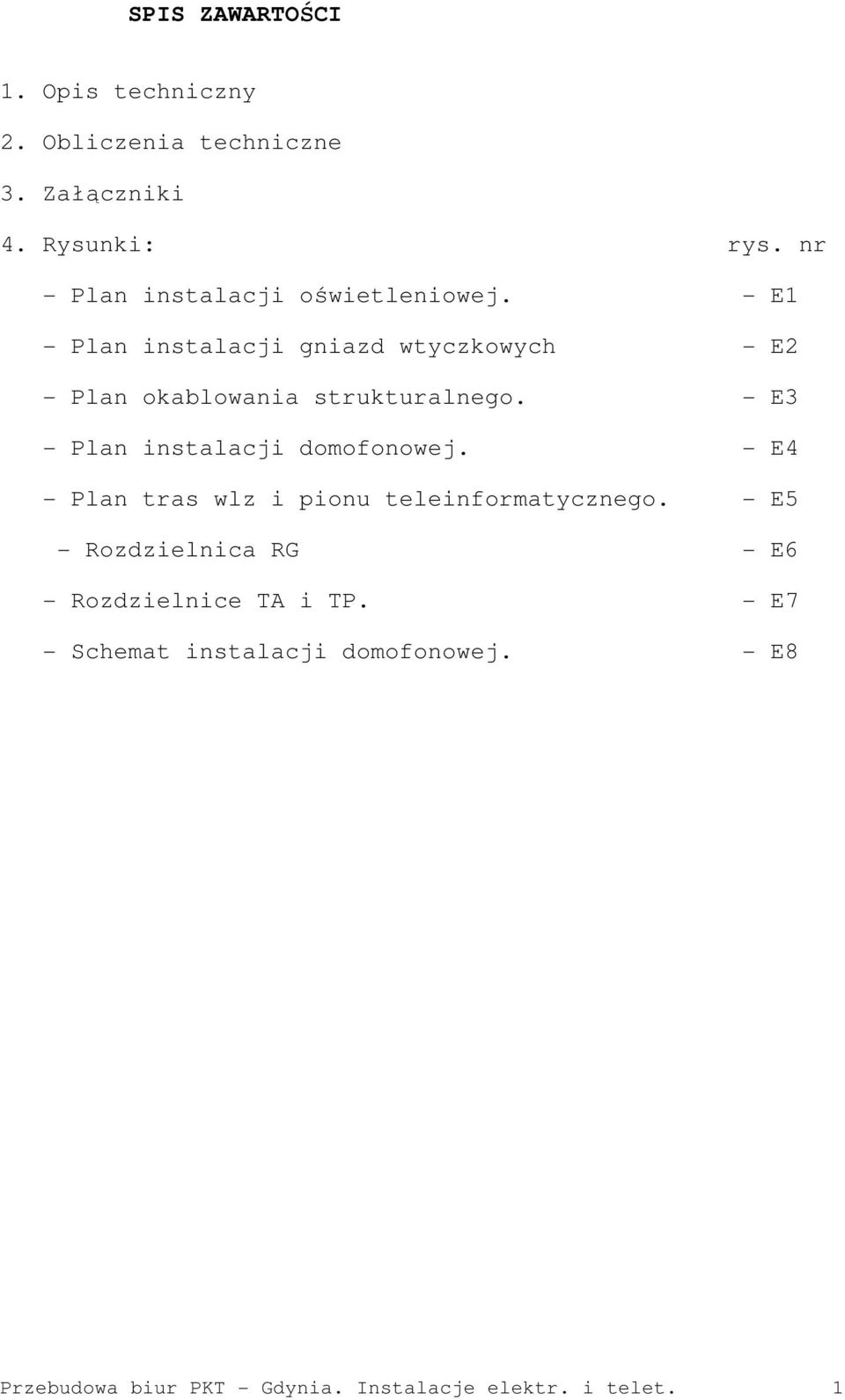

1 SPIS ZAWARTOŚCI 1. Opis techniczny 2. Obliczenia techniczne 3. Załączniki 4. Rysunki: rys. nr - Plan instalacji oświetleniowej. - E1 - Plan instalacji gniazd wtyczkowych - E2 - Plan okablowania strukturalnego. - E3 - Plan instalacji domofonowej. - E4 - Plan tras wlz i pionu teleinformatycznego. - E5 - Rozdzielnica RG - E6 - Rozdzielnice TA i TP. - E7 - Schemat instalacji domofonowej. - E8 Przebudowa biur PKT - Gdynia. Instalacje elektr. i telet. 1

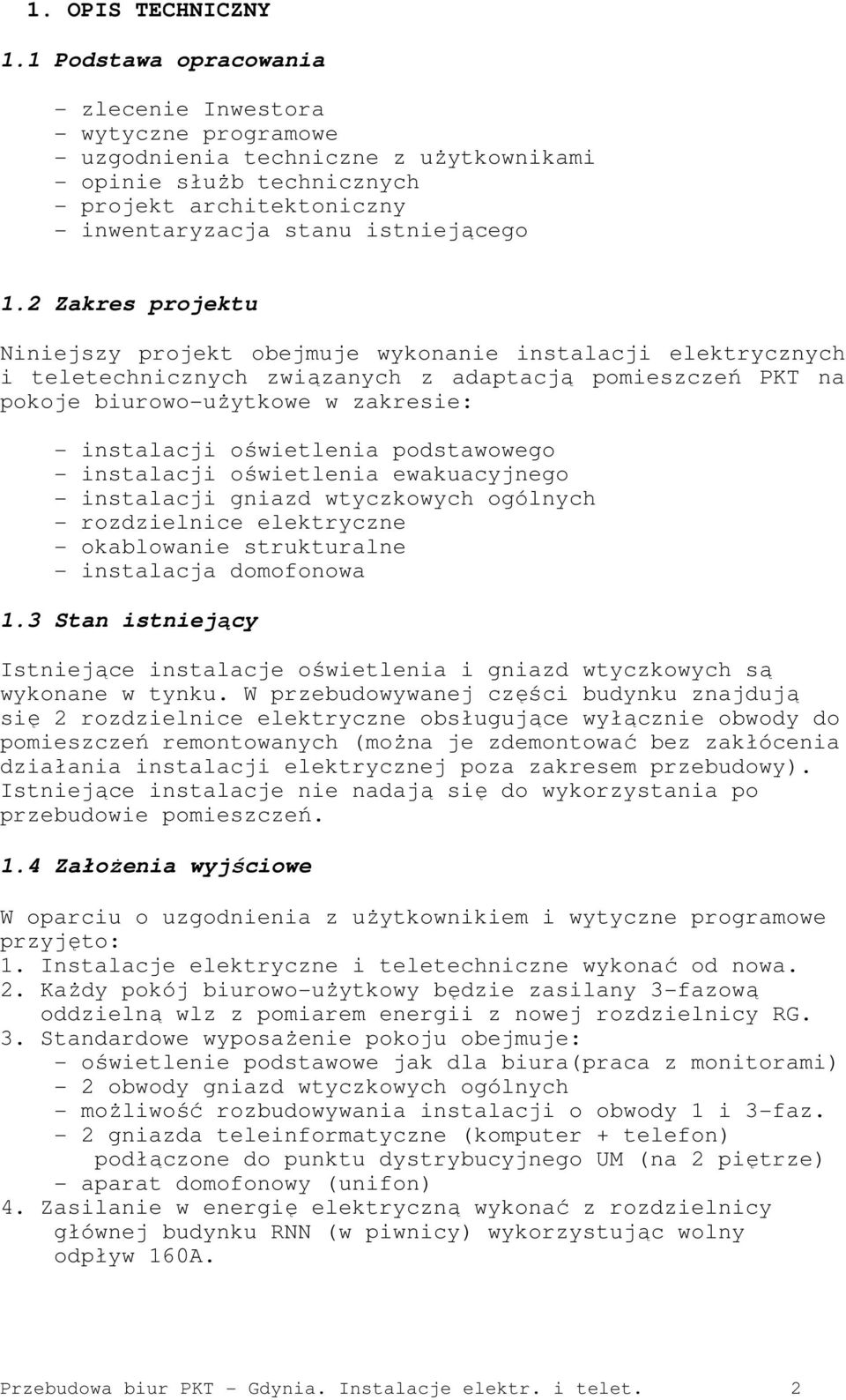

2 1. OPIS TECHNICZNY 1.1 Podstawa opracowania - zlecenie Inwestora - wytyczne programowe - uzgodnienia techniczne z użytkownikami - opinie służb technicznych - projekt architektoniczny - inwentaryzacja stanu istniejącego 1.2 Zakres projektu Niniejszy projekt obejmuje wykonanie instalacji elektrycznych i teletechnicznych związanych z adaptacją pomieszczeń PKT na pokoje biurowo-użytkowe w zakresie: - instalacji oświetlenia podstawowego - instalacji oświetlenia ewakuacyjnego - instalacji gniazd wtyczkowych ogólnych - rozdzielnice elektryczne - okablowanie strukturalne - instalacja domofonowa 1.3 Stan istniejący Istniejące instalacje oświetlenia i gniazd wtyczkowych są wykonane w tynku. W przebudowywanej części budynku znajdują się 2 rozdzielnice elektryczne obsługujące wyłącznie obwody do pomieszczeń remontowanych (można je zdemontować bez zakłócenia działania instalacji elektrycznej poza zakresem przebudowy). Istniejące instalacje nie nadają się do wykorzystania po przebudowie pomieszczeń. 1.4 Założenia wyjściowe W oparciu o uzgodnienia z użytkownikiem i wytyczne programowe przyjęto: 1. Instalacje elektryczne i teletechniczne wykonać od nowa. 2. Każdy pokój biurowo-użytkowy będzie zasilany 3-fazową oddzielną wlz z pomiarem energii z nowej rozdzielnicy RG. 3. Standardowe wyposażenie pokoju obejmuje: - oświetlenie podstawowe jak dla biura(praca z monitorami) - 2 obwody gniazd wtyczkowych ogólnych - możliwość rozbudowywania instalacji o obwody 1 i 3-faz. - 2 gniazda teleinformatyczne (komputer + telefon) podłączone do punktu dystrybucyjnego UM (na 2 piętrze) - aparat domofonowy (unifon) 4. Zasilanie w energię elektryczną wykonać z rozdzielnicy głównej budynku RNN (w piwnicy) wykorzystując wolny odpływ 160A. Przebudowa biur PKT - Gdynia. Instalacje elektr. i telet. 2

3 1.5 Zasilanie w energię Zgodnie z uzgodnieniami z Inwestorem zasilanie nowej rozdzielnicy RG wykonać z istniejącej rozdzielnicy głównej budynku RNN w piwnicy przez wybudowanie wlz prowadzonej w istniejącym szybie instalacyjnym i w korytarzu 1p. powyżej sufitów podwieszanych. Wykorzystać wolny odpływ 160A w RNN. 1.6 Wykonanie instalacji elektrycznych a) Instalacja oświetleniowa Instalacje oświetleniowe wykonać w tynku oraz przestrzeni powyżej sufitów podwieszanych w korytkach lub na uchwytach. Sprowadzenia do wyłączników wykonać w tynku z osprzętem p/t. Stosować puszki pogłębione. Oprawy oświetleniowe opisano na załaczonych planach instalacji oświetleniowej. Wymagane natężenie oświetlenia zgodnie z PN-EN : - stanowiska pracy (na stołach) 500 lx - otoczenie stołów 300 lx - komunikacja 100 lx Uzyskane natężenie oświetlenia potwierdzić pomiarami. Na korytarzu zgodnie z PN-EN 1838 wykonać oświetlenie ewakuacyjne. W tym celu należy wybrane oprawy wyposażyć w zasilacze awaryjne 18W/3h i obwód kontroli napięcia. Wymagane natężenie oświetlenia korytrza wynosi 1,0 lx w osi oraz 5,0 lx przy urządzeniach gaśniczych (hydrant). Oświetlenie ewakuacyjne jest ograniczone do komunikacji związanej bezpośrednio z adaptowanymi pomieszczeniami. b) Instalacja gniazd wtyczkowych Instalację gniazd wtyczkowych ogólnych wykonać wg. zasad jak instalację oświetleniową. Szczegóły podano na załączonych rysunkach. c) Rozdzielnice elektryczne Do zasilania przebudowywanych pomieszczeń zaprojektowano rozdzielnicę RG zlokalizowaną w przedsionku sanitariatów. Rozdzielnicę wykonać jako wnękową o pojemności 240 modułów. W każdym pokoju, nad drzwiami, zainstalować rozdzielnicę naścienną 1x18 modułów ozn. TP. Rozdzielnice TP posiadają rezerwę miejsca na rozbudowę o dodatkowe zabezpieczenia. 1.6 System dodatkowej ochrony przed porażeniem. W nowej instalacji zastosować szybkie, samoczynne wyłączanie zasilania w układzie TN-S. Do szyny ochronnej PE przyłączyć wszystkie dostępne, przewodzące części urządzeń elektrycznych jak rozdzielnice, obudowy urządzeń wentylacyjnych, oprawy, kołki ochronne gniazd wtyczkowych itp. Dodatkową ochronę przed porażeniem stanowią wyłączniki różnicowo-prądowe o czułości 0,03A na obwodach odbiorczych. Ponadto jako ochronę przed Przebudowa biur PKT - Gdynia. Instalacje elektr. i telet. 3

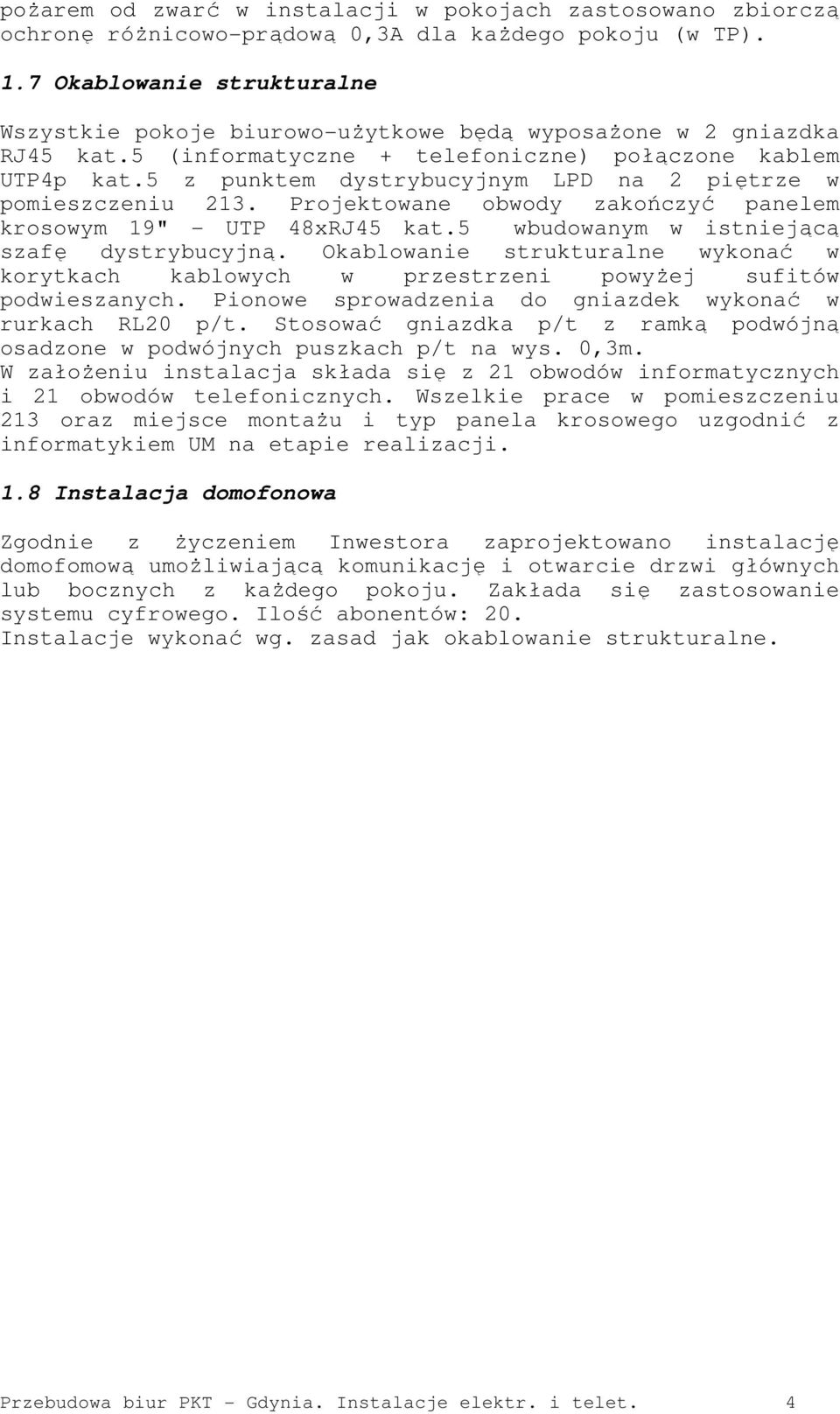

4 pożarem od zwarć w instalacji w pokojach zastosowano zbiorczą ochronę różnicowo-prądową 0,3A dla każdego pokoju (w TP). 1.7 Okablowanie strukturalne Wszystkie pokoje biurowo-użytkowe będą wyposażone w 2 gniazdka RJ45 kat.5 (informatyczne + telefoniczne) połączone kablem UTP4p kat.5 z punktem dystrybucyjnym LPD na 2 piętrze w pomieszczeniu 213. Projektowane obwody zakończyć panelem krosowym 19" - UTP 48xRJ45 kat.5 wbudowanym w istniejącą szafę dystrybucyjną. Okablowanie strukturalne wykonać w korytkach kablowych w przestrzeni powyżej sufitów podwieszanych. Pionowe sprowadzenia do gniazdek wykonać w rurkach RL20 p/t. Stosować gniazdka p/t z ramką podwójną osadzone w podwójnych puszkach p/t na wys. 0,3m. W założeniu instalacja składa się z 21 obwodów informatycznych i 21 obwodów telefonicznych. Wszelkie prace w pomieszczeniu 213 oraz miejsce montażu i typ panela krosowego uzgodnić z informatykiem UM na etapie realizacji. 1.8 Instalacja domofonowa Zgodnie z życzeniem Inwestora zaprojektowano instalację domofomową umożliwiającą komunikację i otwarcie drzwi głównych lub bocznych z każdego pokoju. Zakłada się zastosowanie systemu cyfrowego. Ilość abonentów: 20. Instalacje wykonać wg. zasad jak okablowanie strukturalne. Przebudowa biur PKT - Gdynia. Instalacje elektr. i telet. 4

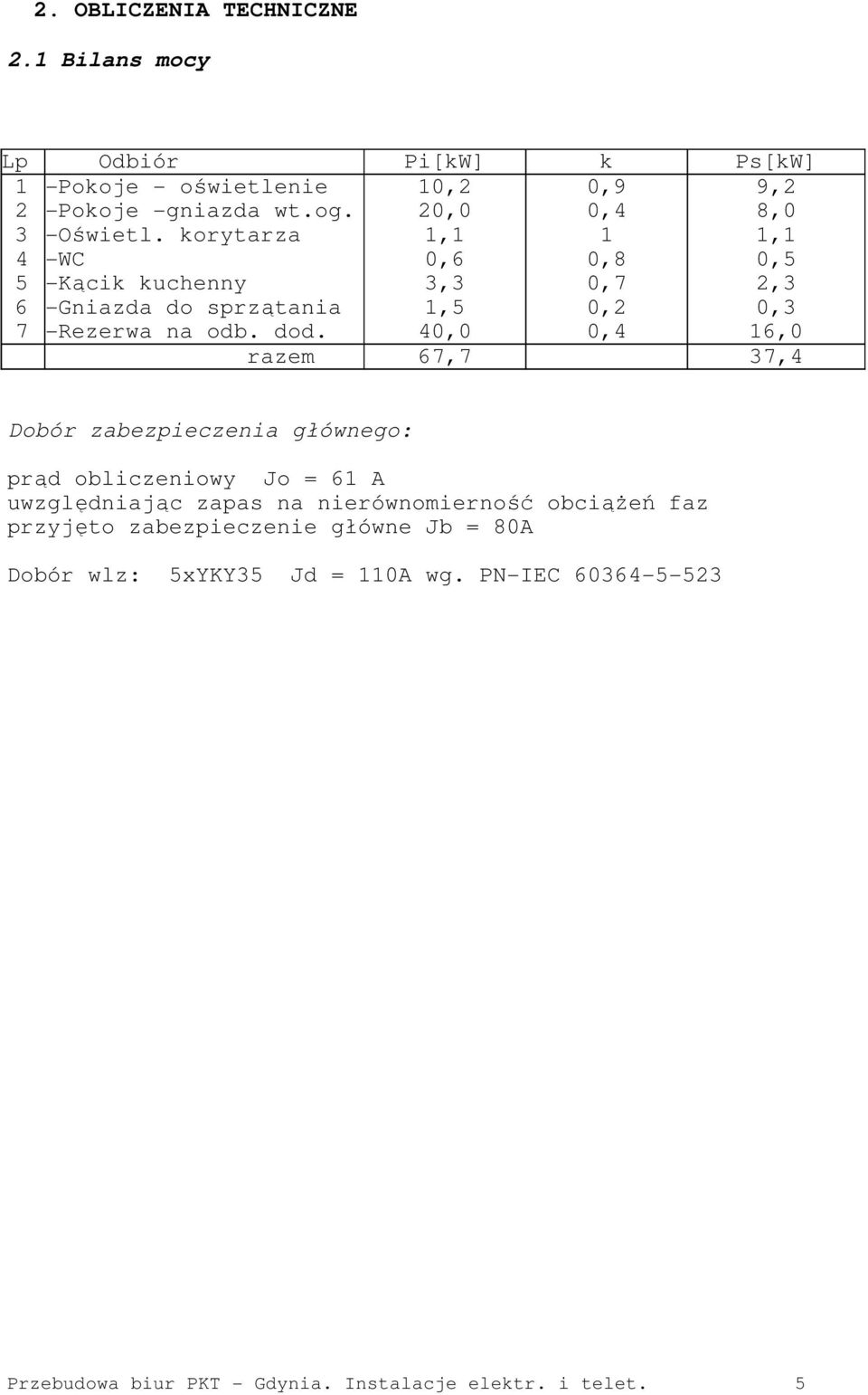

5 2. OBLICZENIA TECHNICZNE 2.1 Bilans mocy Lp Odbiór Pi[kW] k Ps[kW] 1 -Pokoje - oświetlenie 2 -Pokoje -gniazda wt.og. 3 -Oświetl. korytarza 4 -WC 5 -Kącik kuchenny 6 -Gniazda do sprzątania 7 -Rezerwa na odb. dod. 10,2 20,0 1,1 0,6 3,3 1,5 40,0 0,9 0,4 1 0,8 0,7 0,2 0,4 9,2 8,0 1,1 0,5 2,3 0,3 16,0 razem 67,7 37,4 Dobór zabezpieczenia głównego: prąd obliczeniowy Jo = 61 A uwzględniając zapas na nierównomierność obciążeń faz przyjęto zabezpieczenie główne Jb = 80A Dobór wlz: 5xYKY35 Jd = 110A wg. PN-IEC Przebudowa biur PKT - Gdynia. Instalacje elektr. i telet. 5

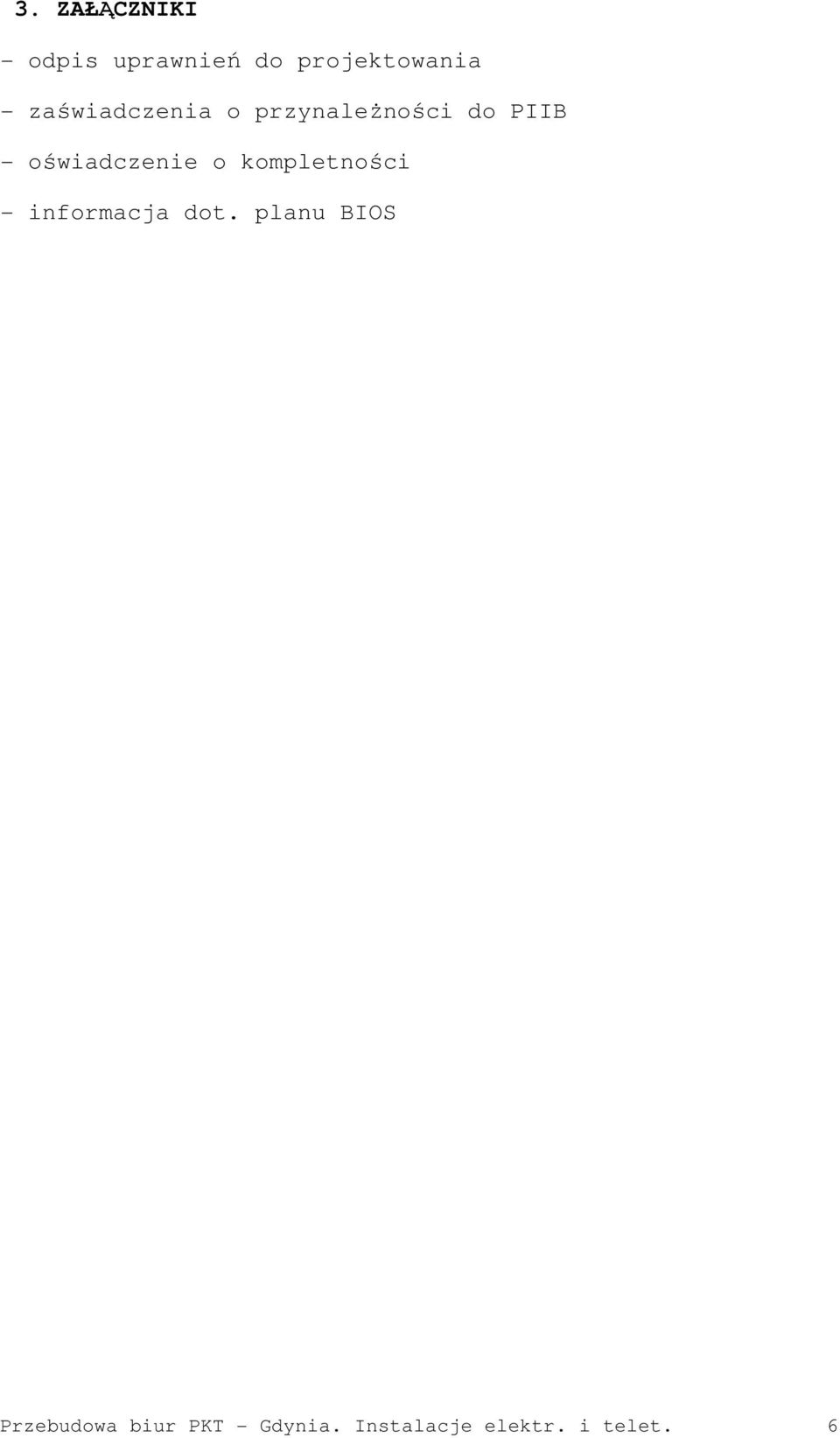

6 3. ZAŁĄCZNIKI - odpis uprawnień do projektowania - zaświadczenia o przynależności do PIIB - oświadczenie o kompletności - informacja dot. planu BIOS Przebudowa biur PKT - Gdynia. Instalacje elektr. i telet. 6
