1 tel.: Projekt budowlano-wykonawczy Oddziału Poczty Polskiej w Konstancinie - Jeziornej przy ul. Kazimierza Pułaskiego 20 TOM IV - PROJEKT BRANśY TELETECHNICZNEJ Data Warszawa Inwestor Poczta Polska S.A. Adres: ul. Stawski 2 7/9, Warszawa Architektura Projektant: MC2 pracownia projektowa Ul. Okocimska 9/43, Warszawa mgr inŝ. Grzegorz Giermakowski DTK-WSB/02477/04/U Zmiany Rewizja Data Punkty Opis

2 SPIS TREŚCI 1. Informacje ogólne 3 2. Podstawa opracowania 3 3. Stan istniejący 3 4. Stan projektowany Instalacja strukturalna System sygnalizacji włamania-napadu Zasilanie urządzeń Warunki realizacji instalacji teletechnicznych 5 5. Zestawienie podstawowych urządzeń i materiałów Instalacja strukturalna Instalacja alarmowa sygnalizacji włamania-napadu 7 6. Spis rysunków 8 tel.:

3 Instalacje teletechniczne 1. INFORMACJE OGÓLNE Projekt obejmuje instalacje teletechniczne dla oddziału Poczty Polskiej. Lokal znajduje się w Konstancinie przy ul. Jeziornej. 2. PODSTAWA OPRACOWANIA Dokumentację opracowano na podstawie: - zlecenia Inwestora, - podkładów architektonicznych, - danych branŝowych, - inwentaryzacji stanu istniejącego, - obowiązujących norm, przepisów i zarządzeń. 3. STAN ISTNIEJĄCY Lokal jest nowo wybudowany. W lokalu rozprowadzone są instalacje gniazd wtyczkowych i oświetlenia. 4. STAN PROJEKTOWANY 4.1. INSTALACJA STRUKTURALNA Główny punkt dystrybucyjny usług teleinformatycznych zlokalizowano w pomieszczeniu technicznym (pom. nr 04), w którym będzie zainstalowana szafka 19 wisząca wysokości 12U. W pomieszczeniu tym zakończone będą teŝ telekomunikacyjne linie kablowe przyłącza zewnętrznego wybranego przez Inwestora Operatora Telekomunikacyjnego. W pomieszczeniu nr 0.4 naleŝy zainstalować szafkę 19 wysokości 12U nr BD-01, z której poprowadzone będzie okablowanie poziome kablem typu UTP 4x2x0,5 kat. 6 do gniazdek końcowych zainstalowanych na stanowiskach pracy. W rozdzielni BD-01 okablowanie poziome będzie zakończone na patch panelach z gniazdkami nieekranowanymi RJ-45 kat. 6. KaŜdy punkt dostępu PEL będzie się składał z 4 gniazdek nieekranowanych RJ-45 kat. 6 oraz gniazd zasilających ujętych części elektryczną. Dla podłączenia drukarek oraz w pomieszczeniu nr 04 (technicznym) przewidziano punkt dostępu PEL z 2 gniazdkami nieekranowanymi RJ-45 kat. 6. Główny ciąg kablowy będzie prowadzony na projektowanym korytku kablowym, dedykowanym dla instalacji teletechnicznych. W pomieszczeniach biurowych i technicznych instalacja będzie wykonana w kanałach elektroinstalacyjnych natynkowych lub rurkach elektroinstalacyjnych p/t ujętych projektem instalacji elektrycznych. Na wszystkie kable załoŝyć opaski oznaczeniowe na ich zakończeniach w przełącznicy BD i przy wprowadzeniach do kanałów kablowych i rurek elektroinstalacyjnych oraz przy gniazdach końcowych. Gniazda zanumerować. Na płytach czołowych patch paneli nanieść numerację gniazd. Instalacja strukturalna powinna spełniać wymagania norm wymienionych w punkcie 4.4. Szafę 19 oraz wszystkie metalowe elementy konstrukcji wsporczych uziemić linką LgY 16. Wybudowana przez Wykonawcę instalacja strukturalna wymaga certyfikowania przez Producenta systemu oraz udzielenia minimum 15 letniej gwarancji na całą instalację. tel.:

4 4.2. SYSTEM SYGNALIZACJI WŁAMANIA-NAPADU Instalowany w placówce pocztowej system SSWiN musi spełniać wymagania określone w dokumencie pn. Minimalne wymagania funkcjonalno-jakościowe zabezpieczenia technicznego oraz ochrony fizycznej w obiektach pocztowych, który stanowi wytyczne do Polityki ochrony osób i mienia w Poczcie Polskiej S.A. stanowiącej załącznik do Uchwały Zarządu Poczty Polskiej S.A. w sprawie Polityki ochrony osób i mienia w Poczcie Polskiej S.A. Wszystkie parametry funkcjonalne tej instalacji, dla poszczególnych poziomów dostępu, określone zostaną przez UŜytkownika i stanowić będą wymagania funkcjonalne do zaprogramowania systemu. System sygnalizacji włamania oparto o mikroprocesorową centralkę o pojemności minimum 16 adresów. Schemat i przebieg instalacji alarmowej sygnalizacji włamania-napadu pokazano na rys. nr T-2. W pomieszczeniu nr 0.4 (techniczne) zainstalowana będzie centralka alarmowa sygnalizacji włamanianapadu, z której poprowadzone zostaną linie alarmowe przewodem typu LIYY 6x0,75 do czujek PIR, kontaktronów i przycisków napadowych. Okablowanie do klawiatury strefowej wykonać przewodem typu LIYY 8x0,75. Do zabezpieczenia pomieszczeń zastosowano mikroprocesorowe czujki PIR z wielofunkcyjną soczewką, antymaskingiem i czujnikiem antysabotaŝowym o maksymalnym zasięgu do 25m. Czujki powinny być instalowane na wysokości 2,2m nad poziomem podłogi. Kąt pochylenia kaŝdej czujki naleŝy dostosować do pomieszczenia, w którym będzie ona instalowana tak, aby pokrywała swoim zasięgiem nadzorowane pomieszczenie. Do zabezpieczenia drzwi przewidziano czujki kontaktronowe do montaŝu powierzchniowego o zasięgu 41/4mm. Przyjęto po jednej czujce na kaŝde drzwi pojedyncze. W sali obsługi, na stanowiskach obsługi klientów, zaprojektowano przyciski napadowe, które naleŝy włączyć do systemu SWN przewodem typu OMY 2x1 poprzez puszki instalacyjne 8-zaciskowe z zabezpieczeniem sabotaŝowym. Przy drzwiach wejściowych do oddziału od strony zaplecza naleŝy zainstalować klawiaturę systemu SWN w obudowie metalowej z zamkiem systemowym do rozbrajania/zazbrajania systemu. Dla sygnalizowania stanu alarmowego na ścianie zewnętrznej budynku naleŝy zainstalować sygnalizator optyczno-akustyczny. Główne ciągi kablowe w budynku prowadzić w projektowanych korytkach kablowych K-100, dedykowanych dla instalacji teletechnicznych. W pomieszczeniach biurowych i technicznych okablowanie prowadzić w rurkach instalacyjnych pod tynkiem ZASILANIE URZĄDZEŃ Podtrzymanie zasilania dla systemów zabezpieczenia technicznego (SSWiN) powinno odpowiadać wymaganiom Polskich Norm określonych w dokumencie pn. Minimalne wymagania funkcjonalnojakościowe zabezpieczenia technicznego oraz ochrony fizycznej w obiektach pocztowych, który stanowi wytyczne do Polityki ochrony osób i mienia w Poczcie Polskiej S.A. stanowiącej załącznik do Uchwały Zarządu Poczty Polskiej S.A. w sprawie Polityki ochrony osób i mienia w Poczcie Polskiej S.A. oraz Polskich Norm z nimi powiązanych. Dla systemu sygnalizacji włamania-napadu przyjęto 36-godzinny czas podtrzymania bateryjnego. Centralka systemu sygnalizacji włamania-napadu będzie posiadała wewnętrzny zasilacz z akumulatorami umoŝliwiające zasilanie systemu przez minimum 36h w stanie pracy i 15min w stanie alarmu przy zaniku napięcia 230V w sieci zasilającej. Do projektowanej centrali alarmowej naleŝy doprowadzić linię zasilającą z tablicy zasilającej nr RGP, ujętej projektem instalacji elektrycznych. W tablicy tej przewidziano wolne odpływy pod zasilanie urządzeń teletechnicznych. tel.:

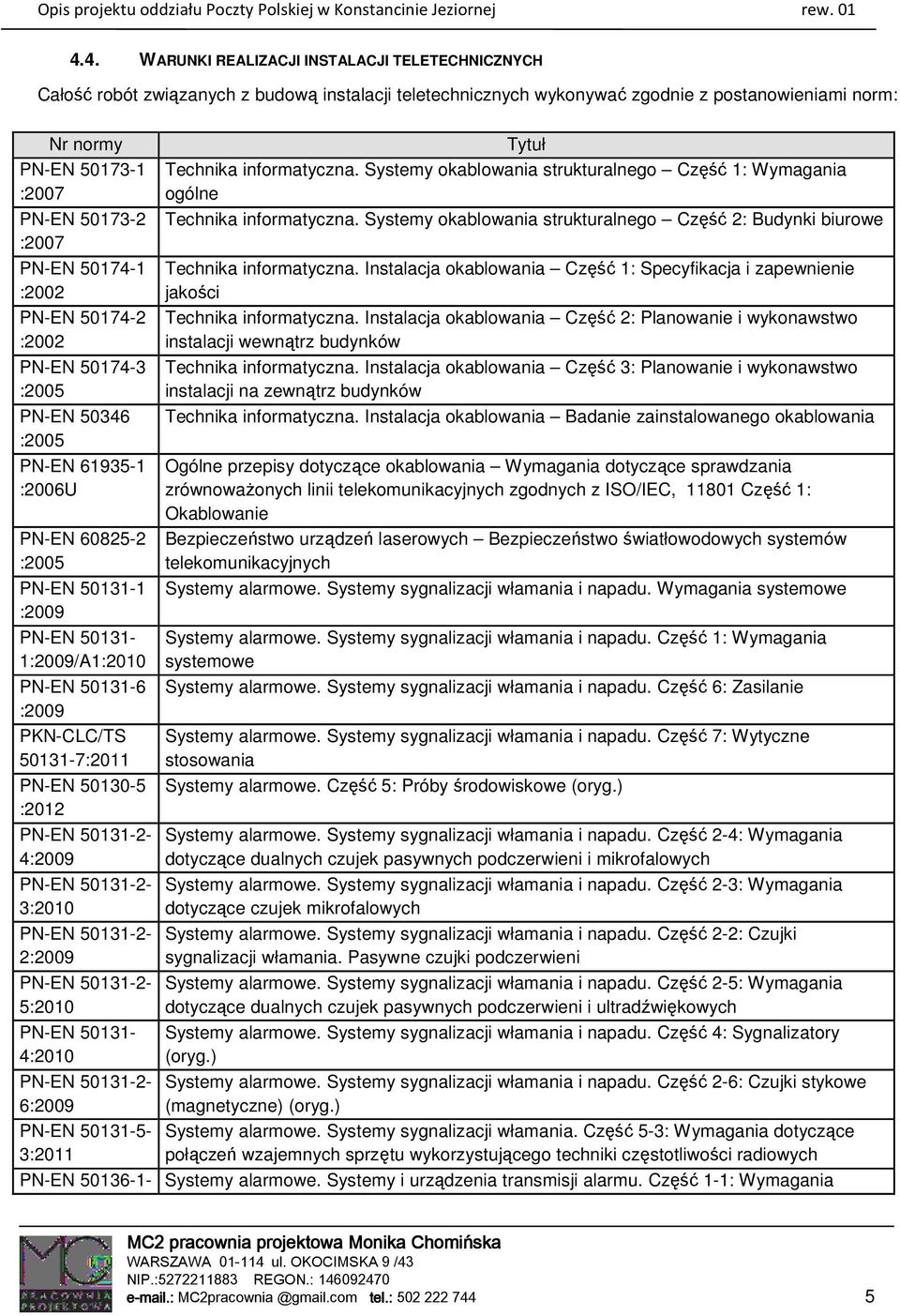

5 4.4. WARUNKI REALIZACJI INSTALACJI TELETECHNICZNYCH Całość robót związanych z budową instalacji teletechnicznych wykonywać zgodnie z postanowieniami norm: Nr normy PN-EN :2007 PN-EN :2007 PN-EN :2002 PN-EN :2002 PN-EN :2005 PN-EN :2005 PN-EN :2006U PN-EN :2005 PN-EN :2009 PN-EN :2009/A1:2010 PN-EN :2009 PKN-CLC/TS :2011 PN-EN :2012 PN-EN :2009 PN-EN :2010 PN-EN :2009 PN-EN :2010 PN-EN :2010 PN-EN :2009 PN-EN :2011 Tytuł Technika informatyczna. Systemy okablowania strukturalnego Część 1: Wymagania ogólne Technika informatyczna. Systemy okablowania strukturalnego Część 2: Budynki biurowe Technika informatyczna. Instalacja okablowania Część 1: Specyfikacja i zapewnienie jakości Technika informatyczna. Instalacja okablowania Część 2: Planowanie i wykonawstwo instalacji wewnątrz budynków Technika informatyczna. Instalacja okablowania Część 3: Planowanie i wykonawstwo instalacji na zewnątrz budynków Technika informatyczna. Instalacja okablowania Badanie zainstalowanego okablowania Ogólne przepisy dotyczące okablowania Wymagania dotyczące sprawdzania zrównowaŝonych linii telekomunikacyjnych zgodnych z ISO/IEC, Część 1: Okablowanie Bezpieczeństwo urządzeń laserowych Bezpieczeństwo światłowodowych systemów telekomunikacyjnych Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Wymagania systemowe Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część 1: Wymagania systemowe Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część 6: Zasilanie Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część 7: Wytyczne stosowania Systemy alarmowe. Część 5: Próby środowiskowe (oryg.) Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część 2-4: Wymagania dotyczące dualnych czujek pasywnych podczerwieni i mikrofalowych Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część 2-3: Wymagania dotyczące czujek mikrofalowych Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część 2-2: Czujki sygnalizacji włamania. Pasywne czujki podczerwieni Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część 2-5: Wymagania dotyczące dualnych czujek pasywnych podczerwieni i ultradźwiękowych Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część 4: Sygnalizatory (oryg.) Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część 2-6: Czujki stykowe (magnetyczne) (oryg.) Systemy alarmowe. Systemy sygnalizacji włamania. Część 5-3: Wymagania dotyczące połączeń wzajemnych sprzętu wykorzystującego techniki częstotliwości radiowych PN-EN Systemy alarmowe. Systemy i urządzenia transmisji alarmu. Część 1-1: Wymagania tel.:

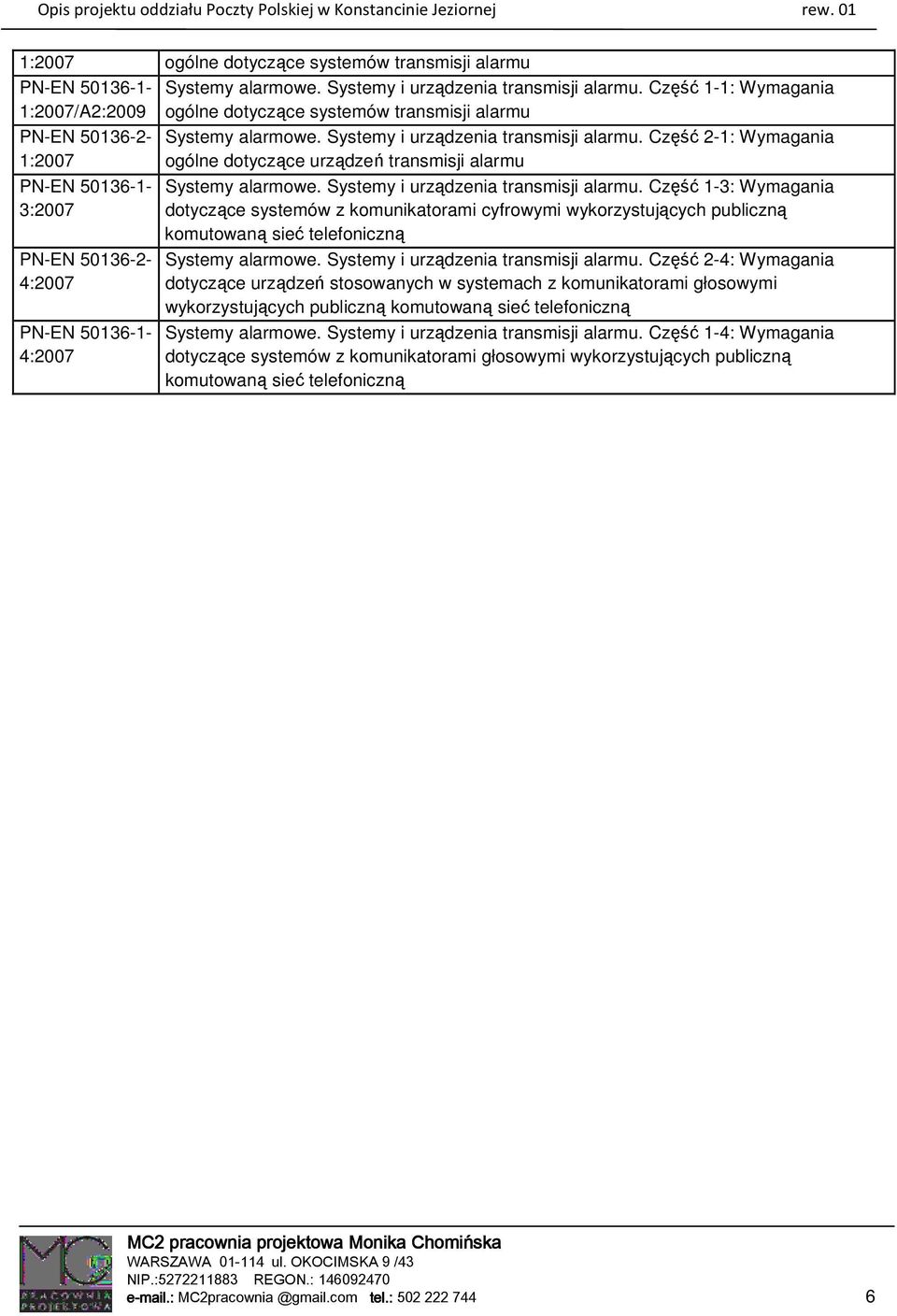

6 1:2007 ogólne dotyczące systemów transmisji alarmu PN-EN :2007/A2:2009 PN-EN :2007 PN-EN :2007 PN-EN :2007 PN-EN :2007 Systemy alarmowe. Systemy i urządzenia transmisji alarmu. Część 1-1: Wymagania ogólne dotyczące systemów transmisji alarmu Systemy alarmowe. Systemy i urządzenia transmisji alarmu. Część 2-1: Wymagania ogólne dotyczące urządzeń transmisji alarmu Systemy alarmowe. Systemy i urządzenia transmisji alarmu. Część 1-3: Wymagania dotyczące systemów z komunikatorami cyfrowymi wykorzystujących publiczną komutowaną sieć telefoniczną Systemy alarmowe. Systemy i urządzenia transmisji alarmu. Część 2-4: Wymagania dotyczące urządzeń stosowanych w systemach z komunikatorami głosowymi wykorzystujących publiczną komutowaną sieć telefoniczną Systemy alarmowe. Systemy i urządzenia transmisji alarmu. Część 1-4: Wymagania dotyczące systemów z komunikatorami głosowymi wykorzystujących publiczną komutowaną sieć telefoniczną tel.:

7 5. ZESTAWIENIE PODSTAWOWYCH URZĄDZEŃ I MATERIAŁÓW 5.1. INSTALACJA STRUKTURALNA Lp. Wyszczególnienie Jedn. Ilość 1. Szafka 19 wysokości 12U wisząca, zamykana drzwi przeszklone kpl Listwa zasilająca do szafy 19 zawierająca 6 gniazdek 230V/50Hz kpl Panel 19 wys. 1U wyposaŝony w 24 gniazda RJ-45 nieekranowane kat. 6 kpl Panel 19 wys. 1U do prowadzenia kabli krosowych szt Gniazdo 2xRJ-45 nieekranowane kat. 6 podtynkowe z ramką montaŝową szt Kabel UTP 4x2x0,5 kat. 6 m Linka LgY 16 m Korytko kablowe K-100 m Kanał kablowy elektroinstalacyjny szerokości 12cm m Rurka elektroinstalacyjna RL22 m Patchcord UTP 4x2x0,5 kat. 6 długości 1,0m, RJ-45/RJ-45 szt INSTALACJA ALARMOWA SYGNALIZACJI WŁAMANIA-NAPADU Lp. Wyszczególnienie Jedn. Ilość 1. Płyta główna centrali alarmowej SWN, 16 wejść na płycie głównej, wejść kpl. 1 i wyjść w systemie 2. Uniwersalny moduł Ethernetowy, symulacja linii telefonicznej kpl Obudowa centrali z transformatorem 50VA i zasilaczem 12VDC kpl Akumulator 17Ah/12V szt Manipulator LCD strefowy kpl Obudowa metalowa klawiatury strefowej kpl Sygnalizator optyczno-akustyczny zewnętrzny szt Czujka kontaktronowa powierzchniowa, klasa S szt Czujka PIR z antymaskingiem 18mx18m z uchwytem i blokadą zdjęcia, klasa S szt Przycisk napadowy listwowy, obudowa ze stali nierdzewnej, klasa C szt Puszka instalacyjna 8-zaciskowa, styk sabotaŝowy szt Kabel LIYY 8x0,75 m Kabel LIYY 6x0,5 m Przewód YDY 3x1,5 m Przewód OMY 2x1,0 m Rurka RL 18 m Konfigurowanie systemu kpl. 1 tel.:

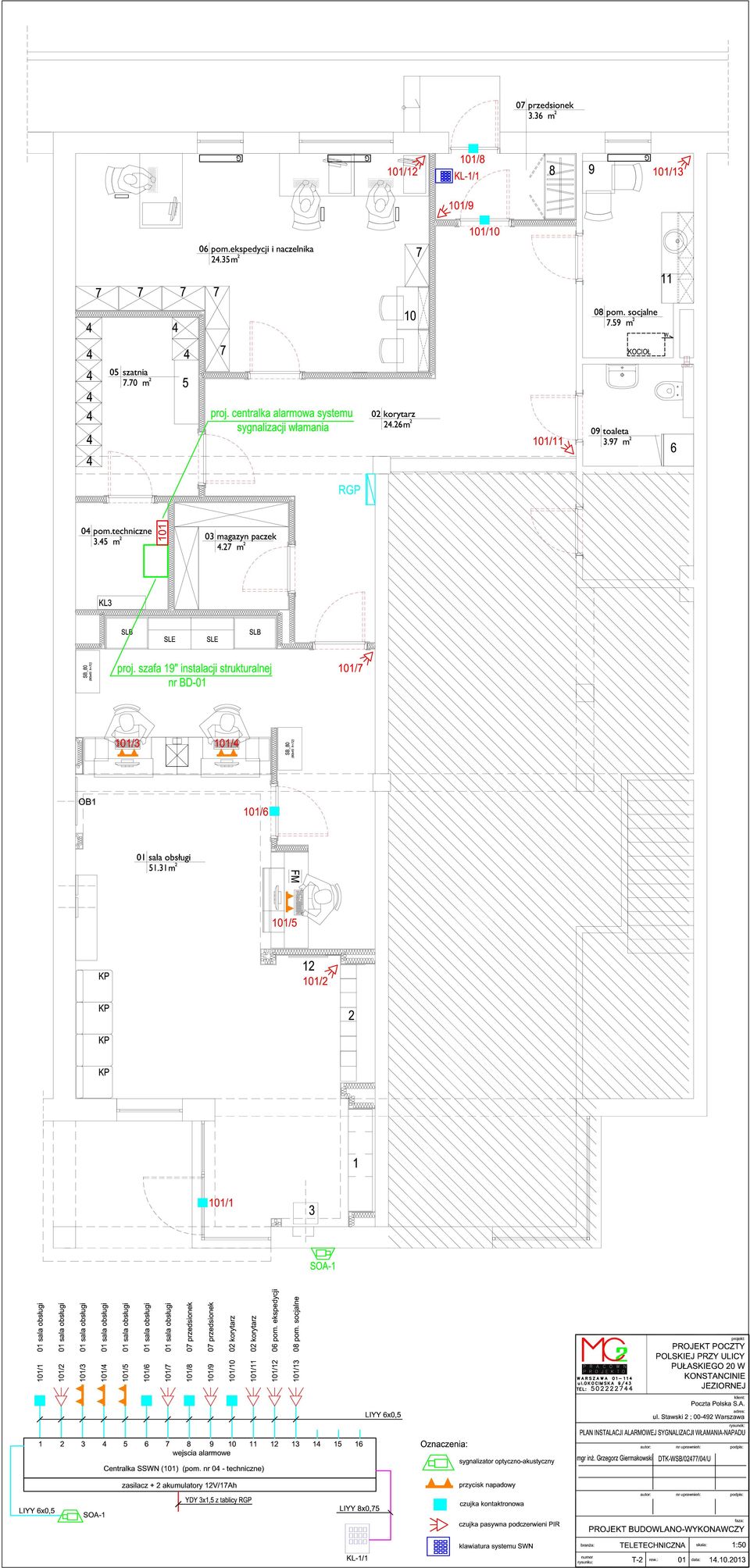

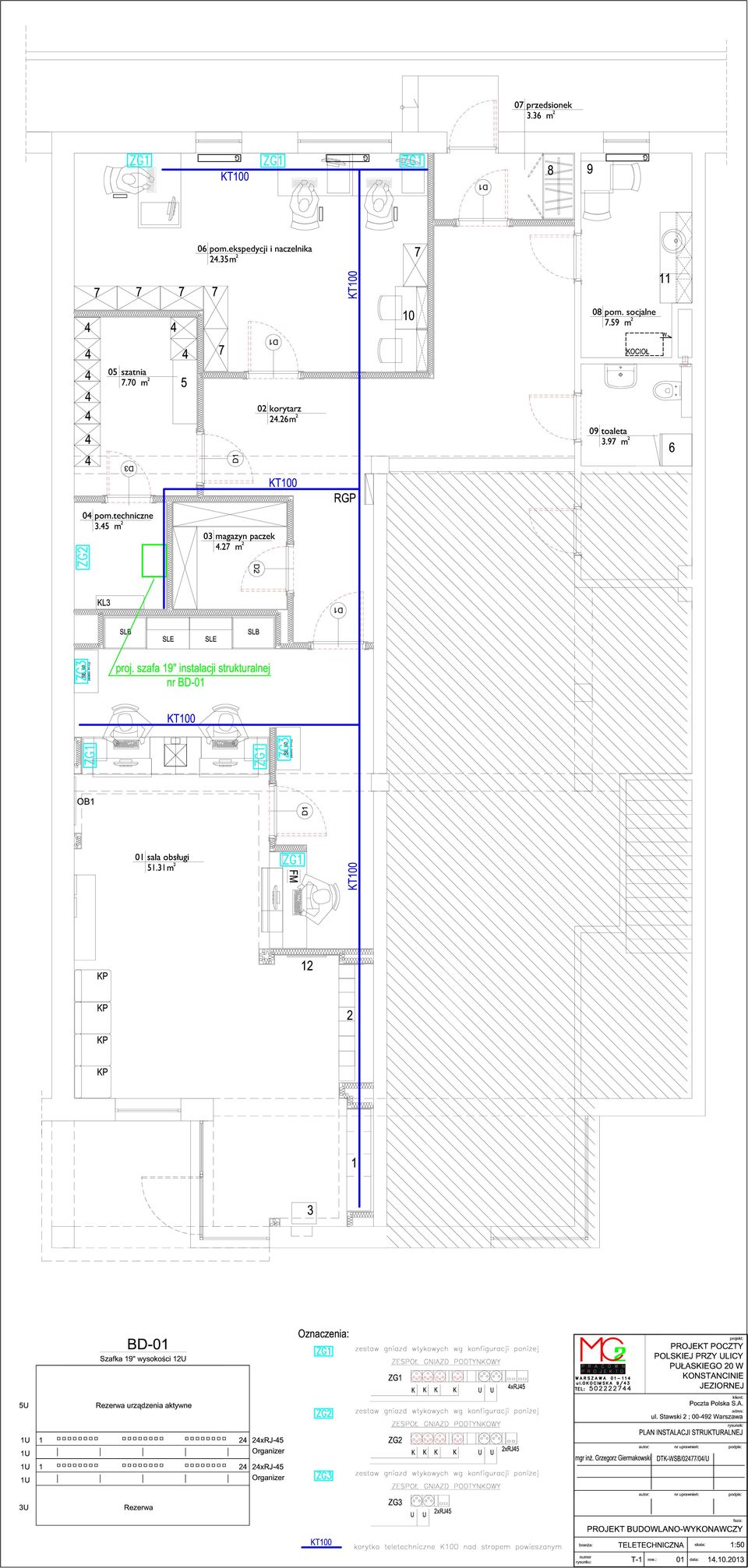

8 6. SPIS RYSUNKÓW 1. Plan instalacji strukturalnej T-1 2. Plan instalacji alarmowej sygnalizacji włamania-napadu T-2 tel.:

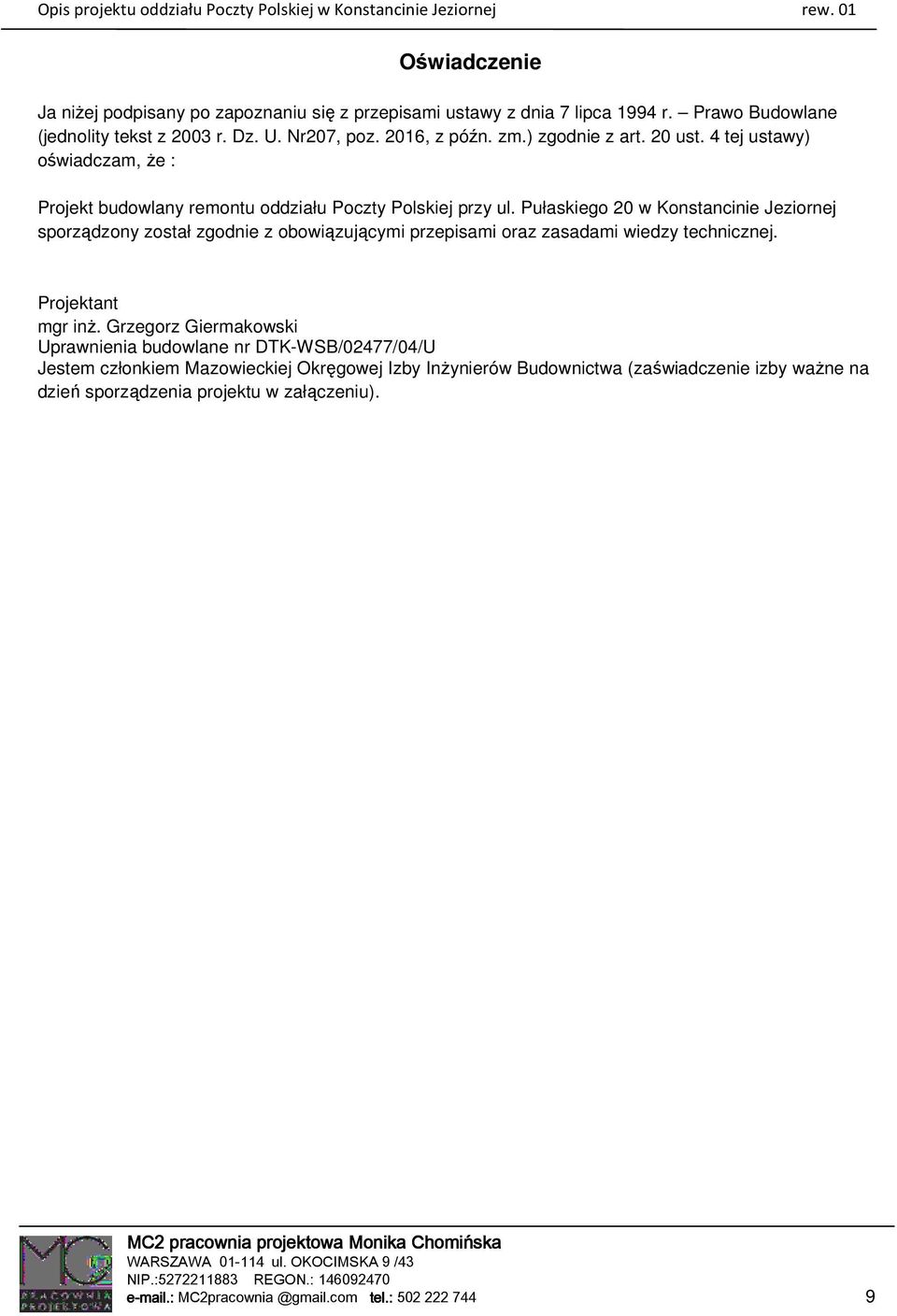

9 Oświadczenie Ja niŝej podpisany po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (jednolity tekst z 2003 r. Dz. U. Nr207, poz. 2016, z późn. zm.) zgodnie z art. 20 ust. 4 tej ustawy) oświadczam, Ŝe : Projekt budowlany remontu oddziału Poczty Polskiej przy ul. Pułaskiego 20 w Konstancinie Jeziornej sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant mgr inŝ. Grzegorz Giermakowski Uprawnienia budowlane nr DTK-WSB/02477/04/U Jestem członkiem Mazowieckiej Okręgowej Izby InŜynierów Budownictwa (zaświadczenie izby waŝne na dzień sporządzenia projektu w załączeniu). tel.:
