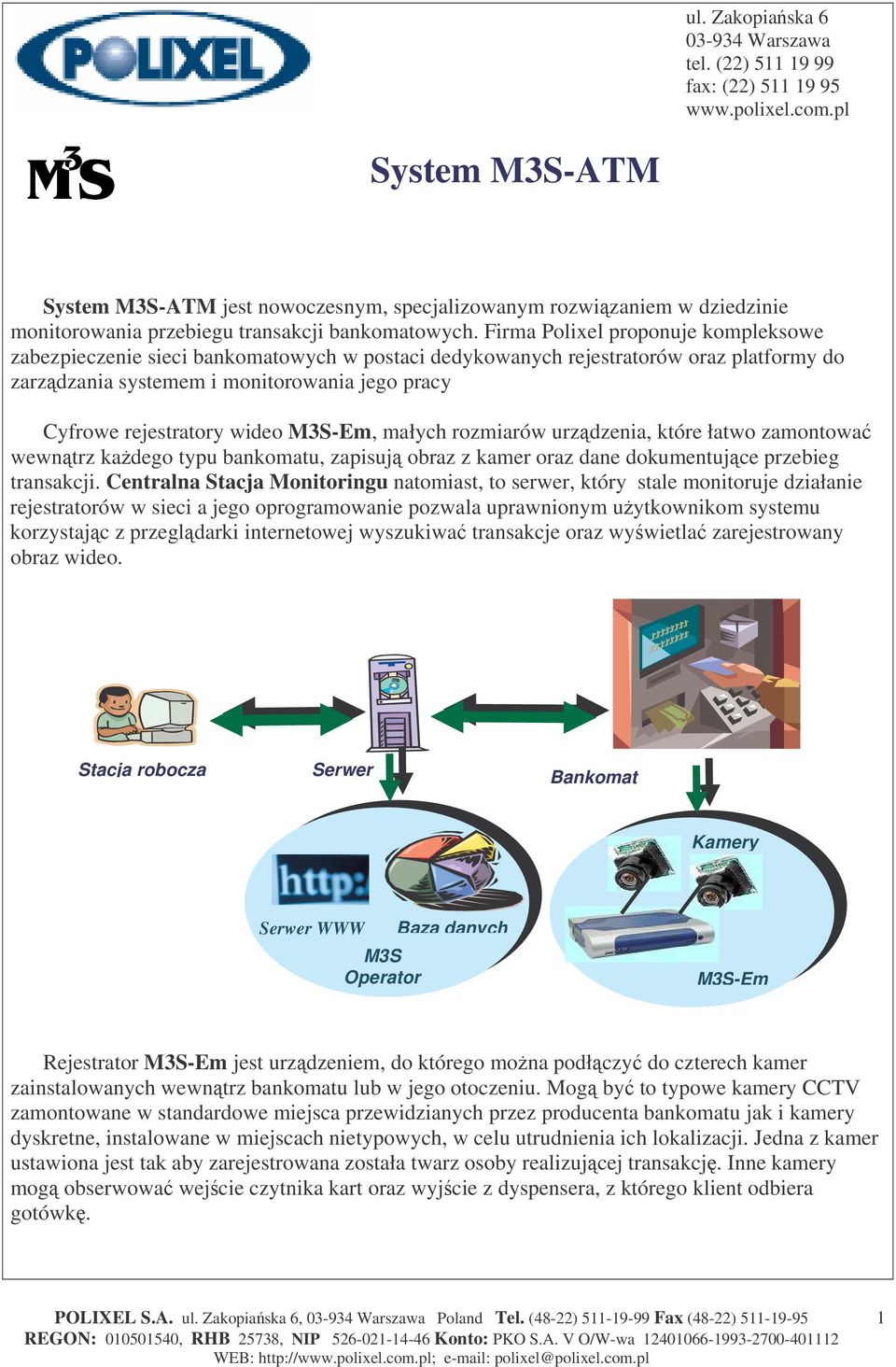

1 ul. Zakopiaska Warszawa tel. (22) fax: (22) System M3S-ATM System M3S-ATM jest nowoczesnym, specjalizowanym rozwizaniem w dziedzinie monitorowania przebiegu transakcji bankomatowych. Firma Polixel proponuje kompleksowe zabezpieczenie sieci bankomatowych w postaci dedykowanych rejestratorów oraz platformy do zarzdzania systemem i monitorowania jego pracy Cyfrowe rejestratory wideo M3S-Em, małych rozmiarów urzdzenia, które łatwo zamontowa wewntrz kadego typu bankomatu, zapisuj obraz z kamer oraz dane dokumentujce przebieg transakcji. Centralna Stacja Monitoringu natomiast, to serwer, który stale monitoruje działanie rejestratorów w sieci a jego oprogramowanie pozwala uprawnionym uytkownikom systemu korzystajc z przegldarki internetowej wyszukiwa transakcje oraz wywietla zarejestrowany obraz wideo. Stacja robocza Serwer Bankomat Kamery Serwer WWW M3S Operator Baza danych M3S-Em Rejestrator M3S-Em jest urzdzeniem, do którego mona podłczy do czterech kamer zainstalowanych wewntrz bankomatu lub w jego otoczeniu. Mog by to typowe kamery CCTV zamontowane w standardowe miejsca przewidzianych przez producenta bankomatu jak i kamery dyskretne, instalowane w miejscach nietypowych, w celu utrudnienia ich lokalizacji. Jedna z kamer ustawiona jest tak aby zarejestrowana została twarz osoby realizujcej transakcj. Inne kamery mog obserwowa wejcie czytnika kart oraz wyjcie z dyspensera, z którego klient odbiera gotówk. 1

2 Rejestrator dziki połczeniu z szyn danych bankomatu pozyskuje dane dotyczce realizowanych transakcji, a take otrzymuje informacje o włoeniu karty do czytnika, wypłacie pienidzy lub ewentualnym zdeponowaniu nieodebranej gotówki w kasecie zrzutów. Kada z tych informacji moe by traktowana jako zdarzenie uruchamiajce rejestracj. Funkcja nagrywania prealarmowego dodatkowo zapewnia to, e klient zostanie zarejestrowany ju w momencie podchodzenia do bankomatu, jeszcze przed włoeniem karty do czytnika. Dla kadego zdarzenia mona okreli liczb nagrywanych klatek obrazu przed oraz po jego wystpieniem. Dziki nagrywaniu inicjowanemu przez zdarzenia, M3S-Em bardzo efektywnie wykorzystuje przestrze dyskow. M3S-Em jest wyposaony w 4 wejcia oraz 4 wyjcia typu NO/NC. Do wej tych mog by podłczone sygnały z czujników systemu bezpieczestwa bankomatów (sygnalizacja otwarcia bankomatu, sejfu, itp.). Zdarzenia z tych wej mog uruchamia nagrywanie. Rejestrator ma równie zaimplementowany zaawansowany programowy detektor ruchu, który take moe uruchamia zapis obrazu. Dziki temu jest moliwo zarejestrowania wszystkich osób pojawiajcych si w otoczeniu bankomatu w polu widzenia kamer. Zapisem obrazu oraz zarzdzaniem nagranym materiałem wideo steruje baza wideo. Nagrania gromadzone na dysku s indeksowane, co zapewnia bardzo szybki do nich dostp. Baza wideo stale kontroluje zajto miejsca na dyskach. Usuwa najstarsze nagrania zwalniajc miejsce dla nowo tworzonych. Minimalny czas przechowywania nagra wynosi 90 dni. Rejestrowany obraz ma rozdzielczo do 768x576 pikseli i jest kodowany koderem MPEG-4. Unikalny algorytm kodowania podpisuje kad klatk obrazu dziki czemu na etapie odtwarzania sprawdzana jest jej autentyczno. Dane transakcyjne równie zapisywane s w bazie danych. Dla kadej realizowanej transakcji zapisywane s data i czas transakcji oraz jej numer. Wszystkie te dane okrelane s przez host realizujcy transakcj. Jeeli transakcja zwizana jest z wypłat gotówki to rejestrowana jest równie kwota. Z włoonej do czytnika karty odczytywany jest numer, który równie jest zapisywany w bazie. Dodatkowo mog by równie zapisywane dane właciciela karty. Rejestratory poprzez dostpne sieci teleinformatyczne komunikuj si z Serwerem Centralnej Stacji Monitorowania, który monitoruje ich działanie oraz cyklicznie testuje łczno z kadym z nich. Serwer pełni kluczow rol dla całoci systemu łczc wszystkie elementy systemu w spójn platform. Pracujca na serwerze aplikacja intranetowa współpracujca z baz danych SQL, umoliwia zdalne przegldanie i zgrywanie obrazu z przebiegu transakcji. Uprawnieni uytkownicy systemu, korzystajc z przegldarki internetowej, mog wyszukiwa transakcje podajc numer bankomatu oraz dat i czas transakcji. Wyszukiwanie moliwe jest równie według numeru transakcji oraz numeru karty. 2

3 Dla kadej transakcji wywietlana jest sekwencja zarejestrowanych obrazów z zainstalowanych w bankomacie kamer. System umoliwia przegldanie i drukowanie zarejestrowanego materiału wideo oraz pozwala zapisa wybrane obrazy wideo w formie plików *.bmp lub *.jpg. Na wywietlanych obrazach umieszczone s dane opisujce transakcj, tj: Numer bankomatu Data i czas transakcji Numer transakcji Numer karty Dodatkowo mog by prezentowane równie dane właciciela karty oraz kwota transakcji. Data i czas Numer bankomatu Numer transakcji Numer karty Opcjonalnie - Kwota transakcji - Imi i nazwisko 3

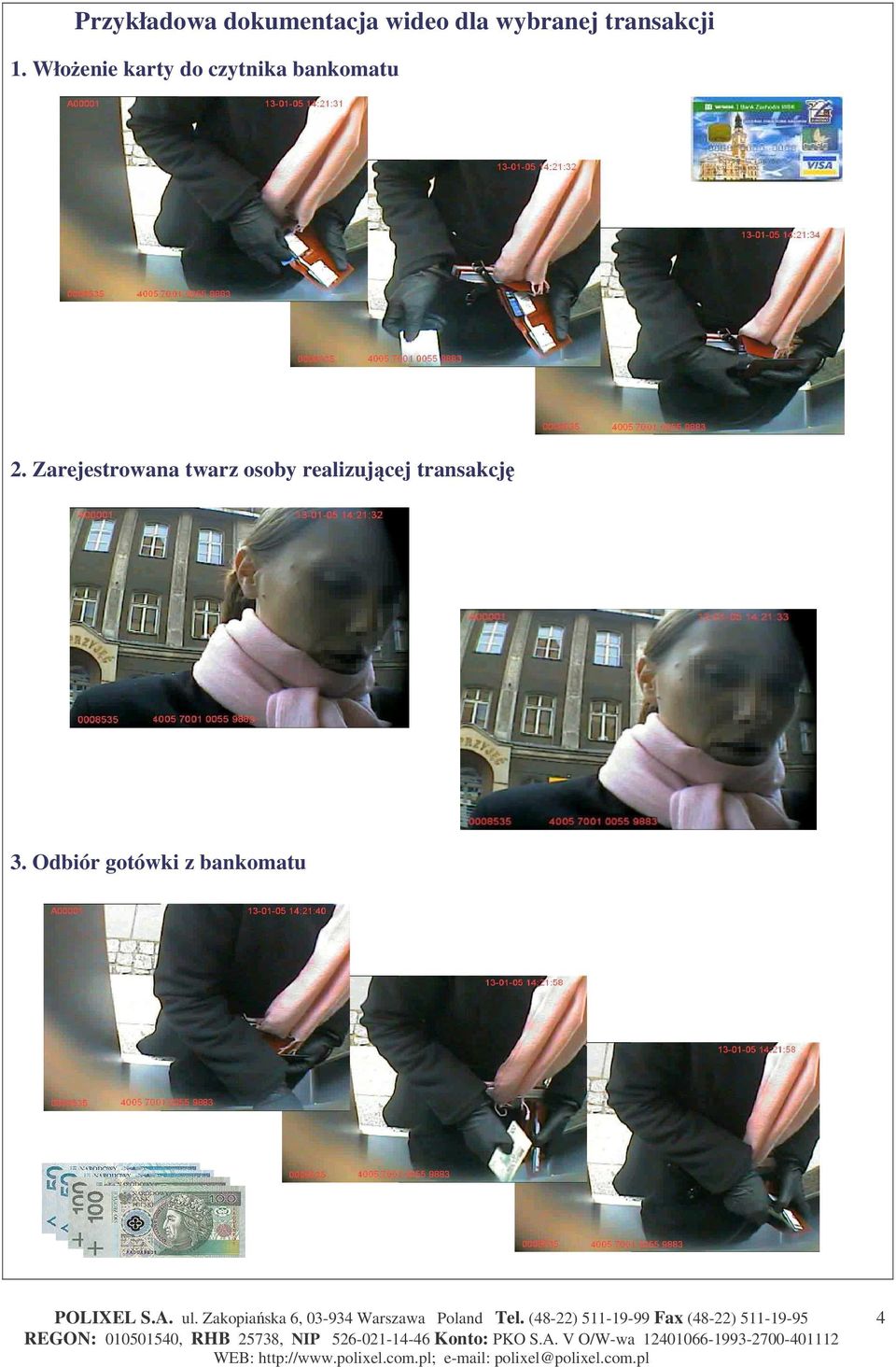

4 Przykładowa dokumentacja wideo dla wybranej transakcji 1. Włoenie karty do czytnika bankomatu 2. Zarejestrowana twarz osoby realizujcej transakcj 3. Odbiór gotówki z bankomatu 4

5 Funkcjonalno Integracja z bankomatami rónych producentów (DIEBOLD, WINCOR NIXDORF,...) Cyfrowa rejestracja wideo z moliwoci zdalnego przegldania obrazów archiwalnych Rejestracja danych z transakcji bankomatowych: numer bankomatu, numer transakcji, numer karty, data, godzina, kwot, typ transakcji i dane właciciela karty (opcjonalnie). Transmisja zakodowanego obrazu wideo do zdalnych stacji operatorskich poprzez łcza sieciowe realizowana bezporednio lub z wykorzystaniem intranetowego serwera WWW. Połczenie z szyn danych bankomatu (RS485, RS232,...) Nagrywanie wyzwalane sygnałem z czytnika kart, dyspensera, wejcia NO/NC lub innym zdefiniowanym zdarzeniem Kodowanie obrazu koderem MPEG-4 Programowa weryfikacja autentycznoci zarejestrowanego materiału wideo dla kadej klatki obrazu Zaawansowane wyszukiwanie zarejestrowanych zdarze Tygodniowy harmonogram nagrywania Definiowany czas nagrania prealarmowego i postalarmowego Parametryzowana detekcja ruchu Wykrywanie zaniku sygnału wideo Eksport nagra do plików w formacie *.avi Zapis wybranych klatek wideo w formacie *.jpg lub *.bmp Dostp do systemu wymagajcy autoryzacji uytkowników; System WindowsCE z firewallem Port konsoli Port Ethernet DC 12V SVGA Port RS485 Porty USB Wejcia wideo 5

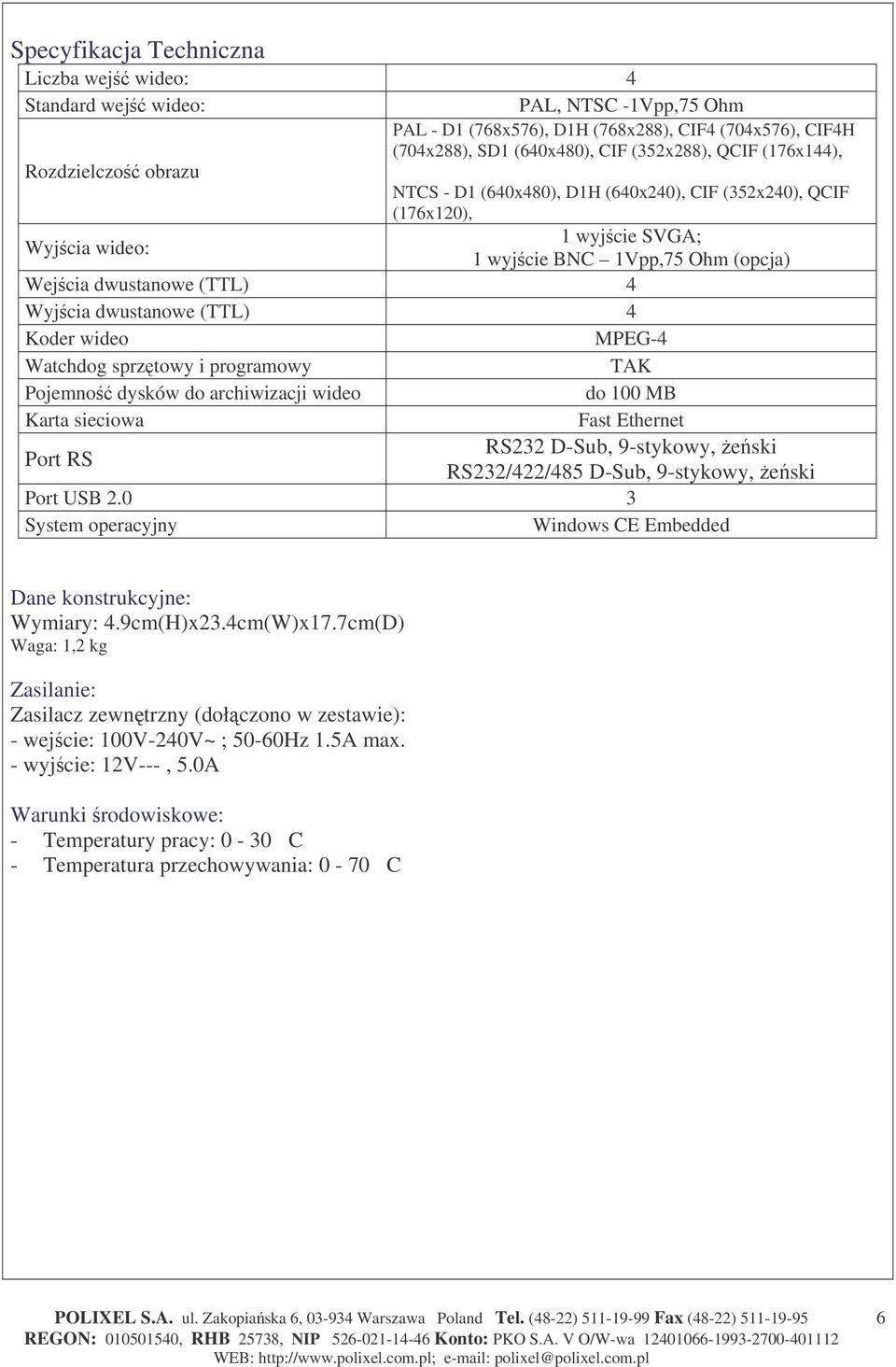

6 Specyfikacja Techniczna Liczba wej wideo: 4 Standard wej wideo: PAL, NTSC -1Vpp,75 Ohm PAL - D1 (768x576), D1H (768x288), CIF4 (704x576), CIF4H (704x288), SD1 (640x480), CIF (352x288), QCIF (176x144), Rozdzielczo obrazu NTCS - D1 (640x480), D1H (640x240), CIF (352x240), QCIF (176x120), Wyjcia wideo: 1 wyjcie SVGA; 1 wyjcie BNC 1Vpp,75 Ohm (opcja) Wejcia dwustanowe (TTL) 4 Wyjcia dwustanowe (TTL) 4 Koder wideo MPEG-4 Watchdog sprztowy i programowy TAK Pojemno dysków do archiwizacji wideo do 100 MB Karta sieciowa Fast Ethernet Port RS RS232 D-Sub, 9-stykowy, eski RS232/422/485 D-Sub, 9-stykowy, eski Port USB System operacyjny Windows CE Embedded Dane konstrukcyjne: Wymiary: 4.9cm(H)x23.4cm(W)x17.7cm(D) Waga: 1,2 kg Zasilanie: Zasilacz zewntrzny (dołczono w zestawie): - wejcie: 100V-240V~ ; 50-60Hz 1.5A max. - wyjcie: 12V---, 5.0A Warunki rodowiskowe: - Temperatury pracy: 0-30C - Temperatura przechowywania: 0-70C 6
