2 Baza Danych Topograficznych (TBD)

3 Plan prezentacji: 1. Definicja i podstawowe informacje. 2. Charakterystyka Bazy Danych Topograficznych 3. Zastosowania TBD

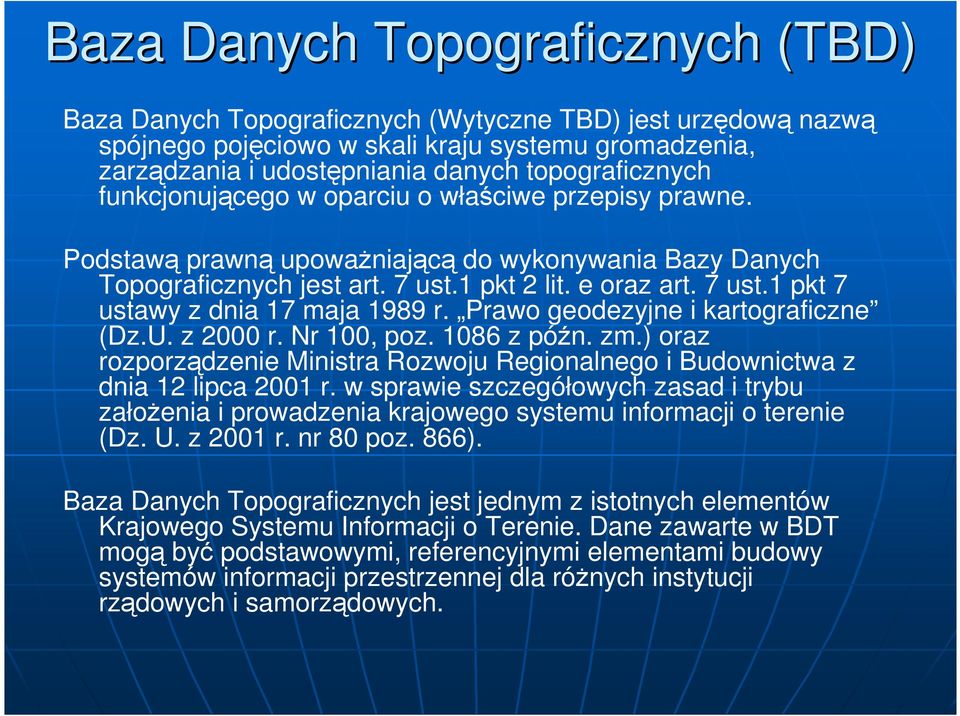

4 Baza Danych Topograficznych (TBD) Baza Danych Topograficznych (Wytyczne TBD) jest urzędową nazwą spójnego pojęciowo w skali kraju systemu gromadzenia, zarządzania i udostępniania danych topograficznych funkcjonującego w oparciu o właściwe przepisy prawne. Podstawą prawną upowaŝniającą do wykonywania Bazy Danych Topograficznych jest art. 7 ust.1 pkt 2 lit. e oraz art. 7 ust.1 pkt 7 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz.U. z 2000 r. Nr 100, poz z późn. zm.) oraz rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 12 lipca 2001 r. w sprawie szczegółowych zasad i trybu załoŝenia i prowadzenia krajowego systemu informacji o terenie (Dz. U. z 2001 r. nr 80 poz. 866). Baza Danych Topograficznych jest jednym z istotnych elementów Krajowego Systemu Informacji o Terenie. Dane zawarte w BDT mogą być podstawowymi, referencyjnymi elementami budowy systemów informacji przestrzennej dla róŝnych instytucji rządowych i samorządowych.

5 Baza Danych Topograficznych (TBD) Zakres informacyjny Bazy Danych Topograficznych odpowiada w zasadniczej części zakresowi informacyjnemu dotychczas opracowywanych map topograficznych w skali 1: Technologiczne zasady tworzenia BDT zawarte są w wytycznych technicznych. Powstały one na podstawie doświadczeń, prac eksperymentalnych i wdroŝeniowych dla obiektów pilotowych TBD Wisła, Dunajec i Kujawy. Obecna wersja dokumentu oznaczona jako 2.0, powstała w wyniku wniesienia uzupełnień i korekt do wersji 1.0 z marca 2003 r. Wytyczne są dostępne na stronie internetowej Głównego Urzędu Geodezji i Kartografii ( idx.php?loc=20)

6 Cel budowy TBD Zasilanie aktualnymi, wysokiej jakości danymi topograficznymi specjalistycznych urzędowych systemów w informacji przestrzennej (budowanych przez administrację,, samorządy, instytucje publiczne np. systemy wspomagania słuŝb s b ratowniczych, osłony ony przeciwpowodziowej, planowania przestrzennego, ochrony środowiska, zarządzania siecią drogowa itd.). Uniknięcie wielokrotnego pozyskiwania i aktualizacji tych samych danych przez wielu uŝytkowniku ytkowników. w. Zapewnienie zasilania aktualnymi danymi topograficznymi systemów w produkcji map, przede wszystkim topograficznych, ale równier wnieŝ tematycznych.

7 Źródła a danych TBD Podstawowe źródło o danych : Ortofotomapa cyfrowa źródło o danych geometrycznych Wywiad terenowy Dane z baz danych opracowań wielkoskalowych (mapa zasadnicza, mapa ewidencyjna).

8 Źródła a danych TBD Źródła a pomocnicze : arkusze mapy topograficznej 1: wtórniki diapozytywów w wydawniczych i materiały źródłowe ich opracowania (zbiory mapy cyfrowej 1: w tzw. wersji szkieletowej,, kalki pikiet wysokościowych, kalki nazw itp.). Inne wybrane źródła a danych: Baza GEOS (Bank Osnów w Geodezyjnych) CODGiK; Baza PRG (Państwowy Rejestr Granic) CODGiK; Państwowy Rejestr Nazw Geograficznych CODGiK; Bazy danych zarządów w dróg g publicznych; Bazy danych zarządów w gospodarki wodnej; Baza Hydrograficzna Polski; Mapa topograficzna 1: (wersja cywilna); Baza Vmap Level 2; Mapy leśne.

9 Komponenty Bazy Danych Topograficznych komponent NMT - format ASCII, TXT komponent ORTO - format GeoTIFF komponent TOPO - format GML i SHP (TAB, DXF) komponent KARTO - format GML

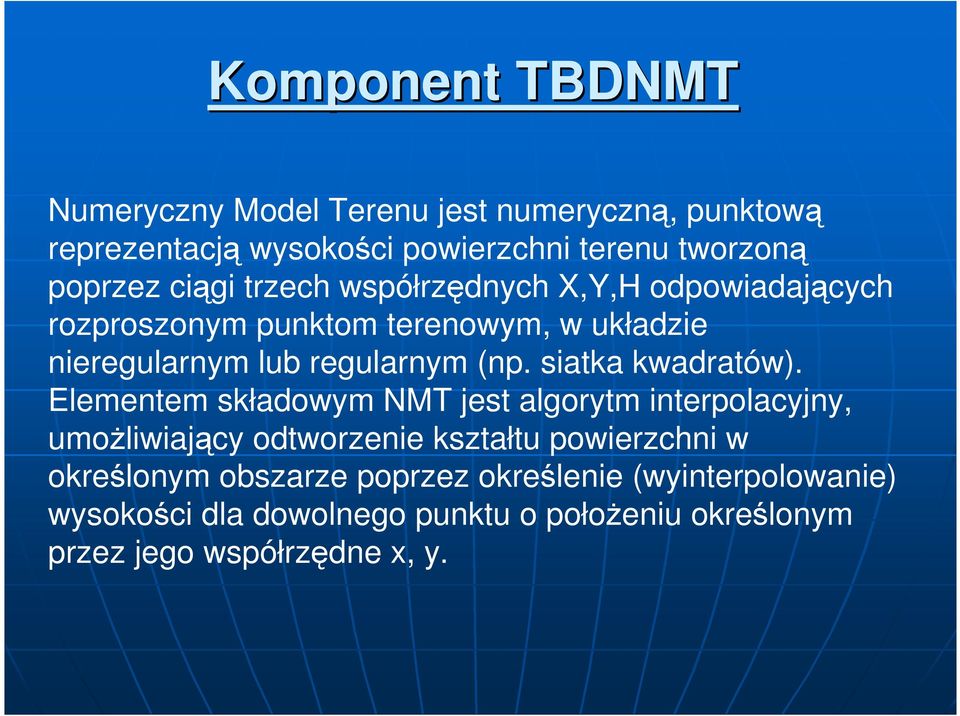

10 Komponent TBDNMT Numeryczny Model Terenu jest numeryczną, punktową reprezentacją wysokości powierzchni terenu tworzoną poprzez ciągi trzech współrzędnych X,Y,H odpowiadających rozproszonym punktom terenowym, w układzie nieregularnym lub regularnym (np. siatka kwadratów). Elementem składowym NMT jest algorytm interpolacyjny, umoŝliwiający odtworzenie kształtu powierzchni w określonym obszarze poprzez określenie (wyinterpolowanie) wysokości dla dowolnego punktu o połoŝeniu określonym przez jego współrzędne x, y.

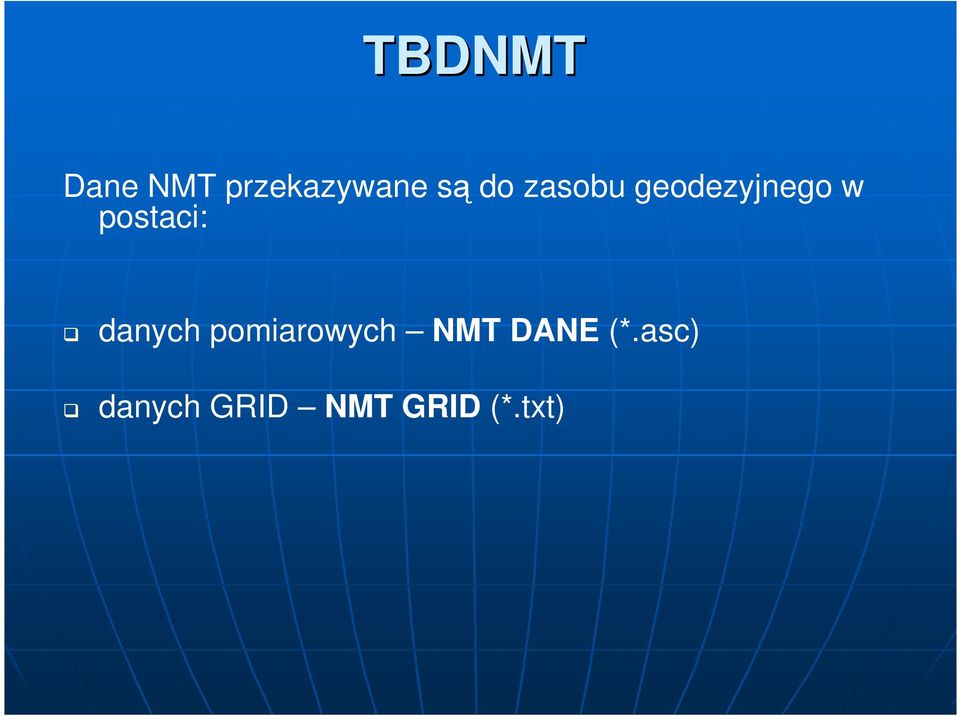

11 TBDNMT Dane NMT przekazywane są do zasobu geodezyjnego w postaci: danych pomiarowych NMT DANE (*.asc) danych GRID NMT GRID (*.txt)

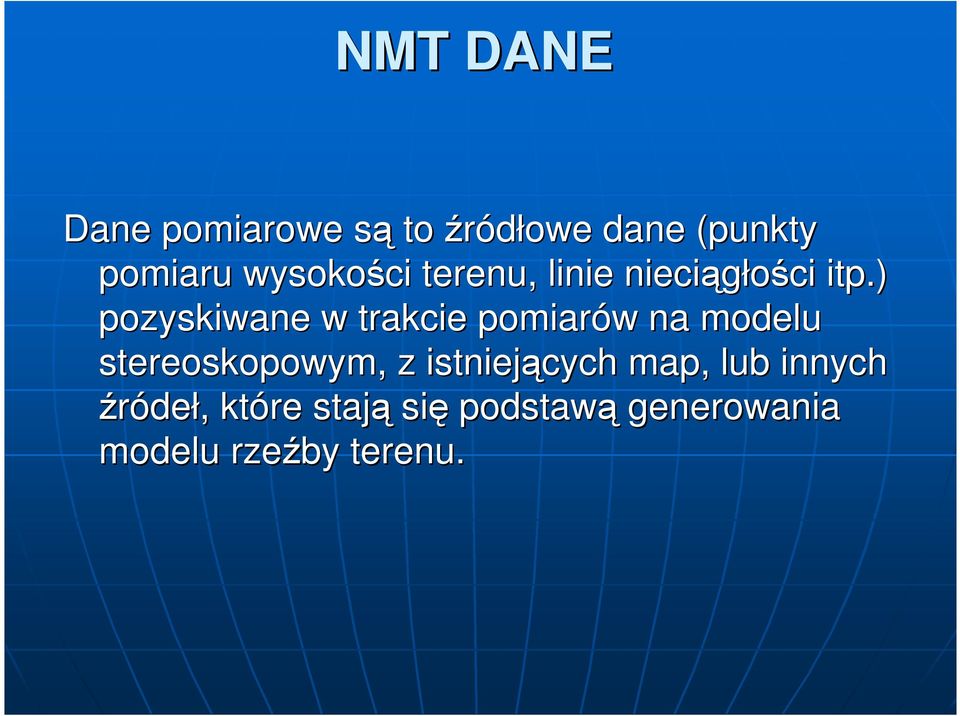

12 NMT DANE Dane pomiarowe sąs to źródłowe dane (punkty pomiaru wysokości terenu, linie nieciągłości itp.) pozyskiwane w trakcie pomiarów w na modelu stereoskopowym, z istniejących map, lub innych źródeł,, które stają się podstawą generowania modelu rzeźby terenu.

13 NMT DANE Dane pomiarowe dostarczane są w postaci plików ASCII. Są one rozwarstwione na kategorie, zawierające następujące informacje: xxx_j.asc - linie wyznaczające zasięg obszaru planarnego np. jeziora xxx_p.asc - punkty terenowe o pomierzonej wysokości pikiety, punkty ekstremalne lokalnych wypiętrzeń i zagłębień, punkty połoŝone na szczycie, siodle i przełęczy xxx_s.asc - linie strukturalne - połoŝone wzdłuŝ grzbietów i Ŝlebów oraz wzdłuŝ krawędzi górnej i dolnej naturalnych, bądź sztucznych, zagłębień i wypiętrzeń, linie połoŝone wzdłuŝ skarp, urwisk i murów oporowych, linie ciekowe (połoŝone wzdłuŝ cieków dających się zgeneralizować do linii) xxx_w.asc - warstwice z nadaną wysokością xxx_z.asc - linie połoŝone wokół obszarów wyłączonych xxx_t.asc - punkty pozyskiwane z pomiarów terenowych (w tym koty wysokościowe pozyskiwane z mapy topograficznej 1:10 000)

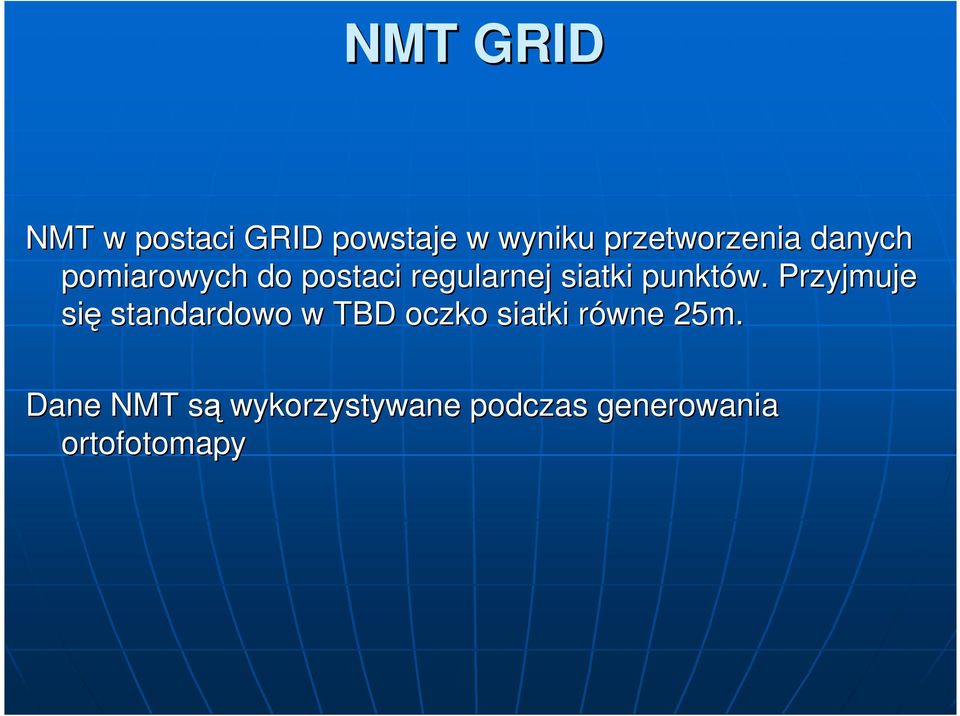

14 NMT GRID NMT w postaci GRID powstaje w wyniku przetworzenia danych pomiarowych do postaci regularnej siatki punktów. Przyjmuje się standardowo w TBD oczko siatki równe r 25m. Dane NMT sąs wykorzystywane podczas generowania ortofotomapy

15 TBDNMT Przykład pliku z NMT: plik ASCII Przykład pliku z NMT: plik GRID

16 Przykłady wyświetlania wietlania NMT Rzeźba terenu (hipsometria)

17 Przykłady wyświetlania wietlania NMT Rzeźba terenu (hipsometria) + wody

18 Przykłady wyświetlania wietlania NMT Rzeźba terenu (cieniowana)

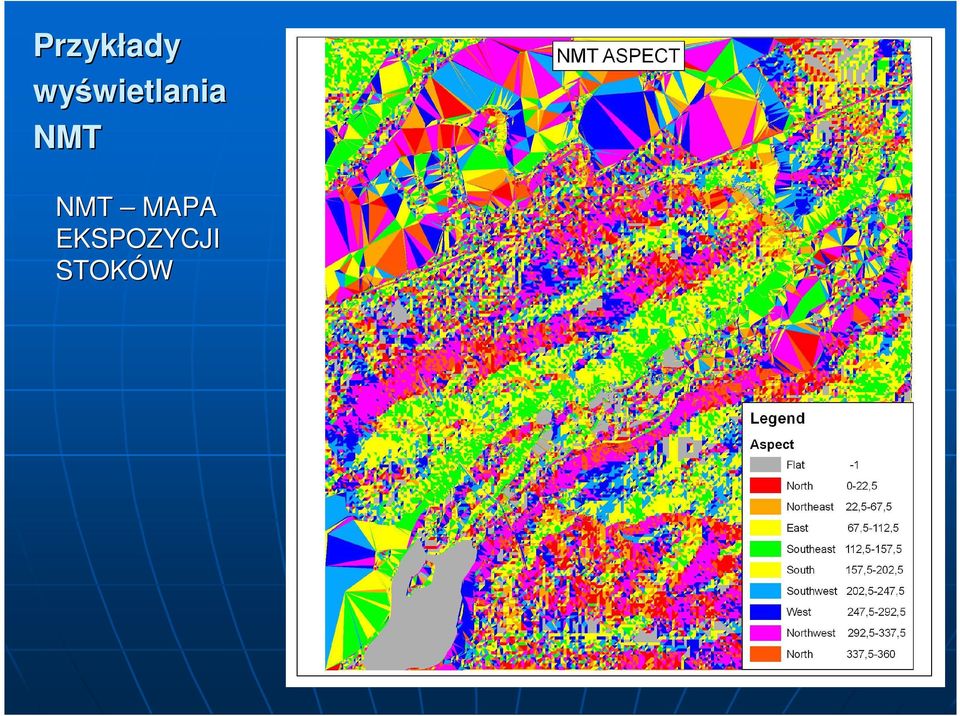

19 Przykłady wyświetlania wietlania NMT NMT MAPA EKSPOZYCJI STOKÓW

20 Przykłady wyświetlania wietlania NMT NMT - MAPA SPADKÓW

21 Komponent TBDORTO Ortofotomapa cyfrowa powstaje na bazie ortoobrazu (w wyniku ortorektyfikacji - przetworzenia geometrii zdjęcia lotniczego z rzutu środkowego na rzut ortogonalny na wybraną powierzchnię odniesienia) lub z połączenia ortoobrazów, w określonym odwzorowaniu kartograficznym i ustalonym kroju arkuszowym, uzupełniona o georeferencję (informacje definiujące połoŝenie ortofotomapy w przyjętym układzie współrzędnych). Ortofotomapa jest podstawowym źródłem pozyskiwania danych geometrycznych dla TBD

22 Właściwości i parametry ortofotomapy cyfrowej opracowywanej na potrzeby TBD rozmiar piksela ortofotomapy: : 0,5 m średni błąb łąd d połoŝenia 3 piksele bazę ORTOFOTO tworzy ortofotomapa barwna w barwach rzeczywistych RGB z głęg łębią 24bit/piksel lub ortofotomapa czarno-bia biała a 8bit/piksel występuje w module obszarowym, który jest opisany za pomocą najmniejszego prostokąta ta o bokach równolegr wnoległych do osi X,Y układu 1992 zawierającego w sobie standardową sekcję Mapy Topograficznej Polski w skali 1:10000, powiększony o margines szerokości 250 m.

23 Moduł obszarowy ortofotomapy

24 TBDORTO

25 Ortofotomapa nałoŝona na NMT

26 Ortofotomapa nałoŝona na NMT + budynki + drogi

27 Komponent TOPO Ciągła" przestrzennie, wektorowa baza danych topograficznych, tworzona w oparciu o technologię GIS, zawiera dane pomiarowe wolne od zniekształceń w wyniku procesów redakcyjnych, obarczone jedynie generalizacją pierwotną danych wynikającą z metod pomiaru i przyjętego modelu pojęciowego.

28 Warstwy zawarte BDT: sieci cieków w (SW), sieci dróg g i kolei (SK), sieci uzbrojenia terenu (SU), kompleksy pokrycia terenu (PK), budowle i urządzenia (BB), kompleksy uŝytkowania u terenu (KU), obiekty inne (OI), tereny chronione (TC), jednostki podziału u terytorialnego (AD), osnowa geodezyjna i fotogrametryczna (OG), elementy rzeźby terenu (RZ), punkty adresowe (AR).

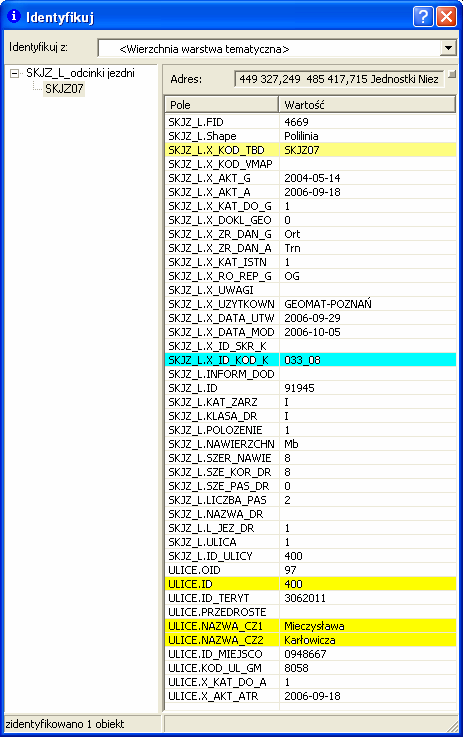

29

30

31

32

33

34

35

36

37

38

39

40

41

42

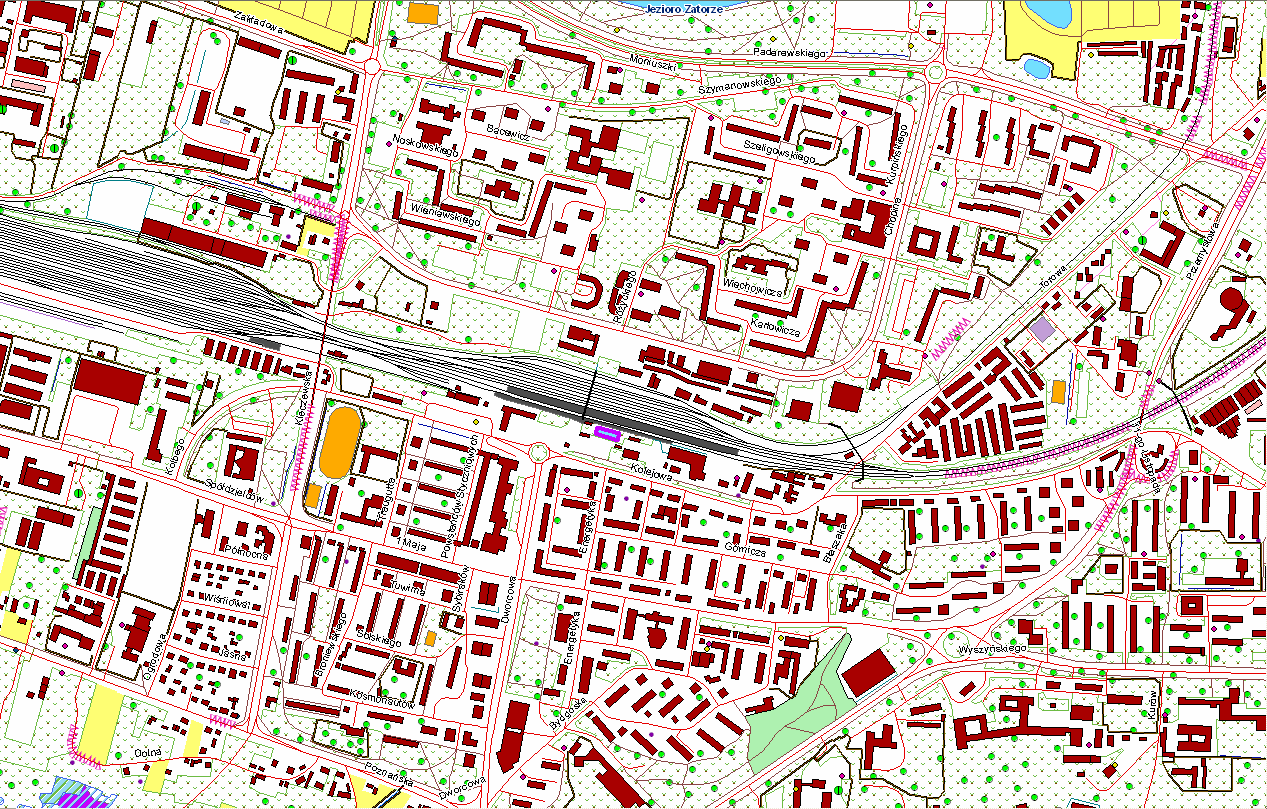

43 Przedstawienie zawartości bazy danych na dwóch poziomach uogólnienia

44 Przedstawienie zawartości bazy danych na dwóch poziomach uogólnienia

45 Komponent Karto Źródłem danych dla tworzenia komponentu KARTO jest zasób podstawowy TBD, a w szczególności wektorowa baza danych topograficznych oraz baza numerycznego modelu rzeźby terenu (NMT). Mapa topograficzna 1: w standardzie TBD (MTP10TBD) jest produktem opracowanym pod kątem przygotowania wysokiej jakości wydruków ploterowych w niewielkich ilościach egzemplarzy na zamówienie. Konwencja graficzna mapy zbliŝona jest do cywilnej mapy topograficznej 1: Proces opracowania mapy topograficznej 1: w standardzie TBD jest w znacznej mierze zautomatyzowany z bazy danych, z niewielkim nakładem pracy redakcyjnej przy zachowaniu poprawnego przekazu informacyjnego i odpowiedniej jakości kartograficznej.

46 Mapa topograficzna w standardzie TBD (wydruk z bazy danych)

47 Mapa topograficzna w standardzie TBD (wydruk z bazy danych)

48 Dostępne formy mapy topograficznej 1: w standardzie TBD : Wektorowy zbiór danych Zbiór rastrowy Wydruk ploterowy

49 Realizacja TBD w województwie wielkopolskim Obecnie dla województwa wielkopolskiego dostępne sąs 157 arkusze map opracowane w standardzie TBD. W trakcie opracowania jest baza danych o ograniczonej treści tzn. sieci dróg g i kolei, budowli mostowych i innych obiektów w związanych zanych z komunikacją.

50

51

52 Sposoby korzystania z danych pobranie danych wektorowych TBD w celu ich przetworzenia do struktury danych własnego w systemu i integracji z danymi specjalistycznymi, moŝliwo liwość przeprowadzenie analiz przestrzennych na danych wektorowych TBD i danych NMT ortofotomapa jako źródło o do pozyskania danych do własnej w bazy lub w celu wzbogacenia posiadanych danych GIS o fotograficzny obraz terenu raster mapy w standardzie TBD jako podkład do pozyskiwania danych lub w celu wzbogacenia posiadanych danych GIS o rastrowy obraz terenu

53 Zastosowania TBD W systemach wspomagających zarządzanie miastami W zarządzaniu kryzysowym W działalno alności centrów w powiadamiania ratunkowego W planowaniu przestrzennym W analizach demograficznych W systemach monitoringu pojazdów w i osób W systemach lokalizacyjnych W nawigacji samochodowej Jako składowa wielu systemów w produkcji map, planów, atlasów, map tematycznych itp.

54

55

56

57

58

59 Ortofotomapa nałoŝona na NMT + budynki + drogi + wody

60 Dziękujemy za uwagę. Zapraszamy: ul. Hawelańska Poznań tel. (61)
