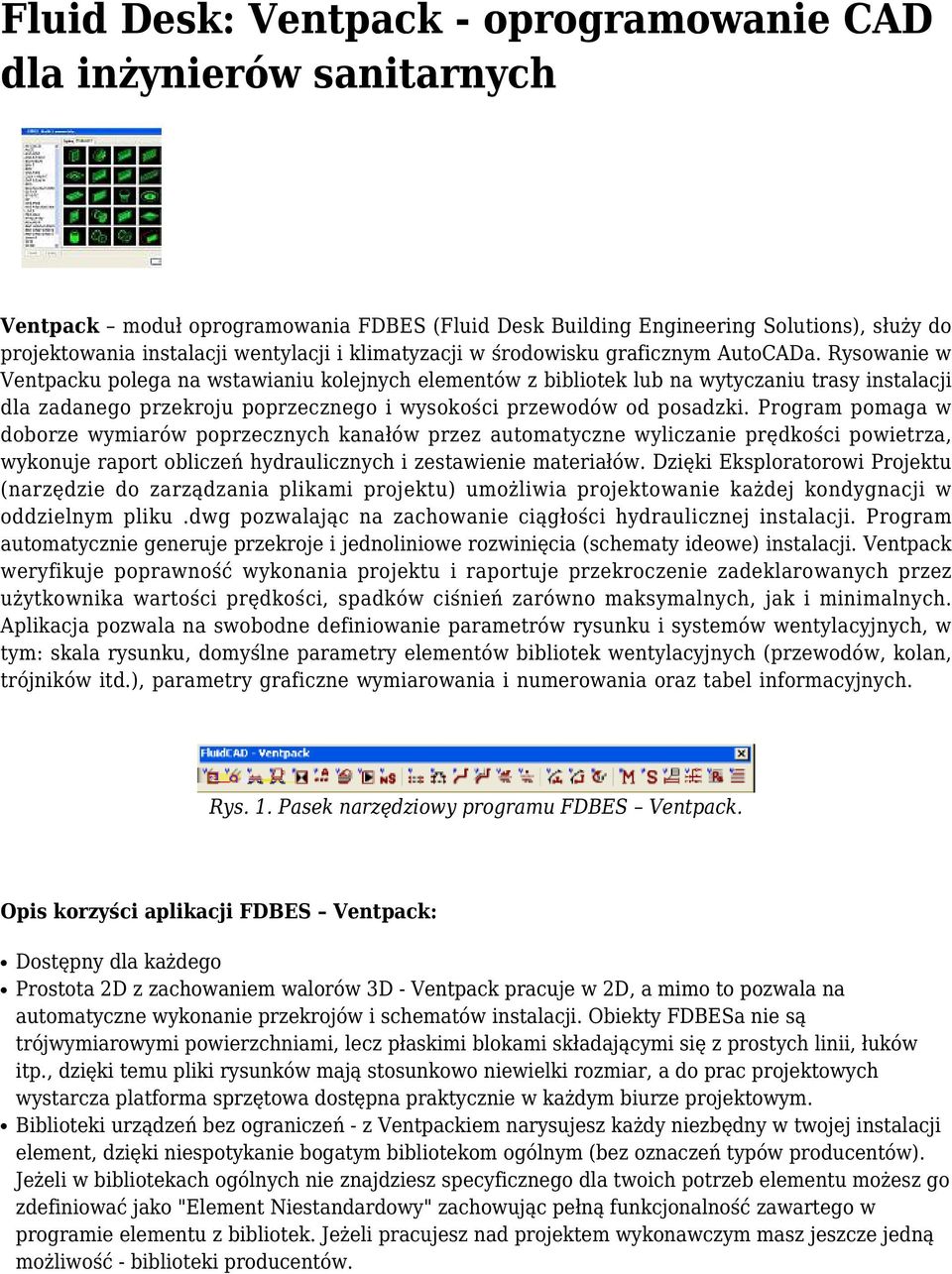

1 Fluid Desk: Ventpack - oprogramowanie CAD dla inżynierów sanitarnych Ventpack moduł oprogramowania FDBES (Fluid Desk Building Engineering Solutions), służy do projektowania instalacji wentylacji i klimatyzacji w środowisku graficznym AutoCADa. Rysowanie w Ventpacku polega na wstawianiu kolejnych elementów z bibliotek lub na wytyczaniu trasy instalacji dla zadanego przekroju poprzecznego i wysokości przewodów od posadzki. Program pomaga w doborze wymiarów poprzecznych kanałów przez automatyczne wyliczanie prędkości powietrza, wykonuje raport obliczeń hydraulicznych i zestawienie materiałów. Dzięki Eksploratorowi Projektu (narzędzie do zarządzania plikami projektu) umożliwia projektowanie każdej kondygnacji w oddzielnym pliku.dwg pozwalając na zachowanie ciągłości hydraulicznej instalacji. Program automatycznie generuje przekroje i jednoliniowe rozwinięcia (schematy ideowe) instalacji. Ventpack weryfikuje poprawność wykonania projektu i raportuje przekroczenie zadeklarowanych przez użytkownika wartości prędkości, spadków ciśnień zarówno maksymalnych, jak i minimalnych. Aplikacja pozwala na swobodne definiowanie parametrów rysunku i systemów wentylacyjnych, w tym: skala rysunku, domyślne parametry elementów bibliotek wentylacyjnych (przewodów, kolan, trójników itd.), parametry graficzne wymiarowania i numerowania oraz tabel informacyjnych. Rys. 1. Pasek narzędziowy programu FDBES Ventpack. Opis korzyści aplikacji FDBES Ventpack: Dostępny dla każdego Prostota 2D z zachowaniem walorów 3D - Ventpack pracuje w 2D, a mimo to pozwala na automatyczne wykonanie przekrojów i schematów instalacji. Obiekty FDBESa nie są trójwymiarowymi powierzchniami, lecz płaskimi blokami składającymi się z prostych linii, łuków itp., dzięki temu pliki rysunków mają stosunkowo niewielki rozmiar, a do prac projektowych wystarcza platforma sprzętowa dostępna praktycznie w każdym biurze projektowym. Biblioteki urządzeń bez ograniczeń - z Ventpackiem narysujesz każdy niezbędny w twojej instalacji element, dzięki niespotykanie bogatym bibliotekom ogólnym (bez oznaczeń typów producentów). Jeżeli w bibliotekach ogólnych nie znajdziesz specyficznego dla twoich potrzeb elementu możesz go zdefiniować jako "Element Niestandardowy" zachowując pełną funkcjonalność zawartego w programie elementu z bibliotek. Jeżeli pracujesz nad projektem wykonawczym masz jeszcze jedną możliwość - biblioteki producentów.
2 Rys. 2. Rys. 2. Okno dialogowe "Wybór elementu" przykład biblioteki producenta. Nowy wymiar bibliotek CAD producentów - Ventpack umożliwia producentom urządzeń udostępnienie projektantom biblioteki produkowanych elementów. Oferuje nieograniczoną szczegółowość ich opisu: wszystkie opcje, akcesoria, gamę wymiarową oraz charakterystyki hydrauliczne. Oznacza to prawdziwe projektowanie CAD bez pomocy "papierowych" kart katalogowych lub przeszukiwania CD-ROM'ów. Rys. 3. Okno dialogowe "Modyfikacja elementu" obrazuje ilość informacji o elemencie dostępną w programie. Każde piętro na oddzielnym rysunku dwg - "Eksplorator Projektu" Venptacka to narzędzie do projektowania instalacji każdego piętra w osobnym pliku dwg w obrębie jednego projektu. W tabeli kondygnacji zdefiniowane są rzędne i grubości poszczególnych stropów. Wystarczy każdej kondygnacji przypisać plik rysunku, by program włączył go do projektu. Dzięki "Eksploratorowi Projektu" możliwe jest wykonanie "Przekroju Budynku" (rys. 5), na którym program nanosi linie
3 poziomych przegród budowlanych. Jeśli na "Przekroju Budynku" połączysz ze sobą instalację (narysujesz piony wentylacyjne), program automatycznie uaktualni rzuty. W ten sposób uzyskasz jednolitą instalację zarówno w obliczeniach hydraulicznych, jak i zestawieniu materiałów (specyfikacji). Rys. 4. Przekrój budynku i okno "Eksploratora Projektu". Ventpack ponumeruje, zwymiaruje i zestawi materiały - Koniec z koszmarem numerowania, wymiarowania i zestawiania materiałów. Ventpack wykonuje te operacje automatycznie w mgnieniu oka. Teraz rzeczywiście będziesz mógł się skoncentrować na rozwiązywaniu problemów inżynierskich. Nie musisz się też bać zmian projektowych na dowolnym etapie tworzenia dokumentacji dlatego, że zestawienie materiałów i obliczania hydrauliczne są aktualizowane po każdej modyfikacji instalacji.
4 Rys. 5. Przykładowy rysunek instalacji wykonanej w Ventpacku. Obliczenia hydrauliczne - Po zaprojektowaniu instalacji uzyskasz informacje o całkowitym spadku ciśnienia gałęzi najbardziej niekorzystnej hydraulicznie oraz o wymaganych wielkościach ciśnień do zdławienia dla pozostałych gałęzi instalacji. W trakcie projektowania uzyskasz informacje o wielkości oporów miejscowych lub odpowiednio liniowych każdego z elementów, co znacznie ułatwi proces świadomego wymiarowania instalacji. Rys. 6. Specyfikacja elementów wyeksportowana za pomocą Ventpacka.
5 KONTAKT Fluid Desk Sp. z o.o.
