KANAŁY I KSZTAŁTKI WENTYLACYJNE KANAŁY I KSZTAŁTKI PROSTOKĄTNE

Wielkość: px
Rozpocząć pokaz od strony:

Download "KANAŁY I KSZTAŁTKI WENTYLACYJNE KANAŁY I KSZTAŁTKI PROSTOKĄTNE"

Transkrypt

1 KANAŁY I KSZTAŁTKI WENTYLACYJNE KANAŁY I KSZTAŁTKI PROSTOKĄTNE ZASTOSOWANIE Kanały i kształtki o przekroju prostokątnym przeznaczone są do stosowania w nisko- i średniociśnieniowych instalacjach wentylacji i klimatyzacji. Kanały i kształtki wykonywane są z blachy ocynkowanej w oparciu o polskie normy. Na życzenie zamawiającego istnieje możliwość wykonania w oparciu o inne normy, np. austriackie, niemieckie oraz z innych materiałów, np. blacha nierdzewna. Wymaga to jednak wcześniejszego uzgodnienia z działem technologicznym naszego przedsiębiorstwa. KONSTRUKCJA Wykonanie przewodów wentylacyjnych oparte jest o normy : PN-EN 1507, PN-B-03434, DIN 24190, ÖNORM H Określają one główne wymiary i dopuszczalne odchyłki dla przekrojów prostokątnych i kołowych, klasy przewodów i graniczne parametry pracy wymagane dla poszczególnych klas oraz grubość blachy w zależności od długości boków. Do produkcji wszelkiego rodzaju kształtek i kanałów o przekroju prostokątnym i kołowym stosowane są blachy i taśmy stalowe ocynkowane w gatunku DX51DZ275-M-A-C (275 g/m 2 ) wg PN-EN 10142A1 spełniające również wymagania normy PN-89/H Ramki wykonane są z profila K20, K30 oraz z naroży. Po uzgodnieniu z zamawiającym istnieje możliwość wykonania przewodów: z blach i taśm stalowych w innym gatunku zgodnym z w/w normami z innych materiałów np. stali nierdzewnej. Uwaga: moduł długość przewodu wynosi 1500 mm Ponadto produkowane są przewody w wykonaniu specjalnym tak zwanym olejoszczelnym, przeznaczone do stosowania w instalacjach odprowadzających powietrze nasycone olejem (np. odciągi z okapów kuchennych). Polega ona na uszczelnianiu wszystkich łączonych blach oraz ramek uszczelniaczem olejoodpornym. ZASTOSOWANIE Kanały i kształtki o przekroju prostokątnym przeznaczone są do stosowania w nisko- i średniociśnieniowych instalacjach wentylacji i klimatyzacji. Kanały i kształtki wykonywane są z blachy ocynkowanej w oparciu o polskie normy. Na życzenie zamawiającego istnieje możliwość wykonania w oparciu o inne normy, np. austriackie, niemieckie oraz z innych materiałów, np. blacha aluminiowa, blacha nierdzewna. Wymaga to jednak wcześniejszego uzgodnienia z działem technologicznym naszego przedsiębiorstwa. KLASY WYKONANIA Zależnie od normy, w oparciu o którą realizowana jest produkcja kanałów wyróżniamy różne klasy wykonania. Poniższe tabele zawierają informacje na temat szczegółów wykonania, takich jak grubość blachy, zastosowane profile łączące w zależnośi od zastosowanej normy i parametrów pracy instalacji wentylacji. DYSTRYBUCJA POWIETRZA 1

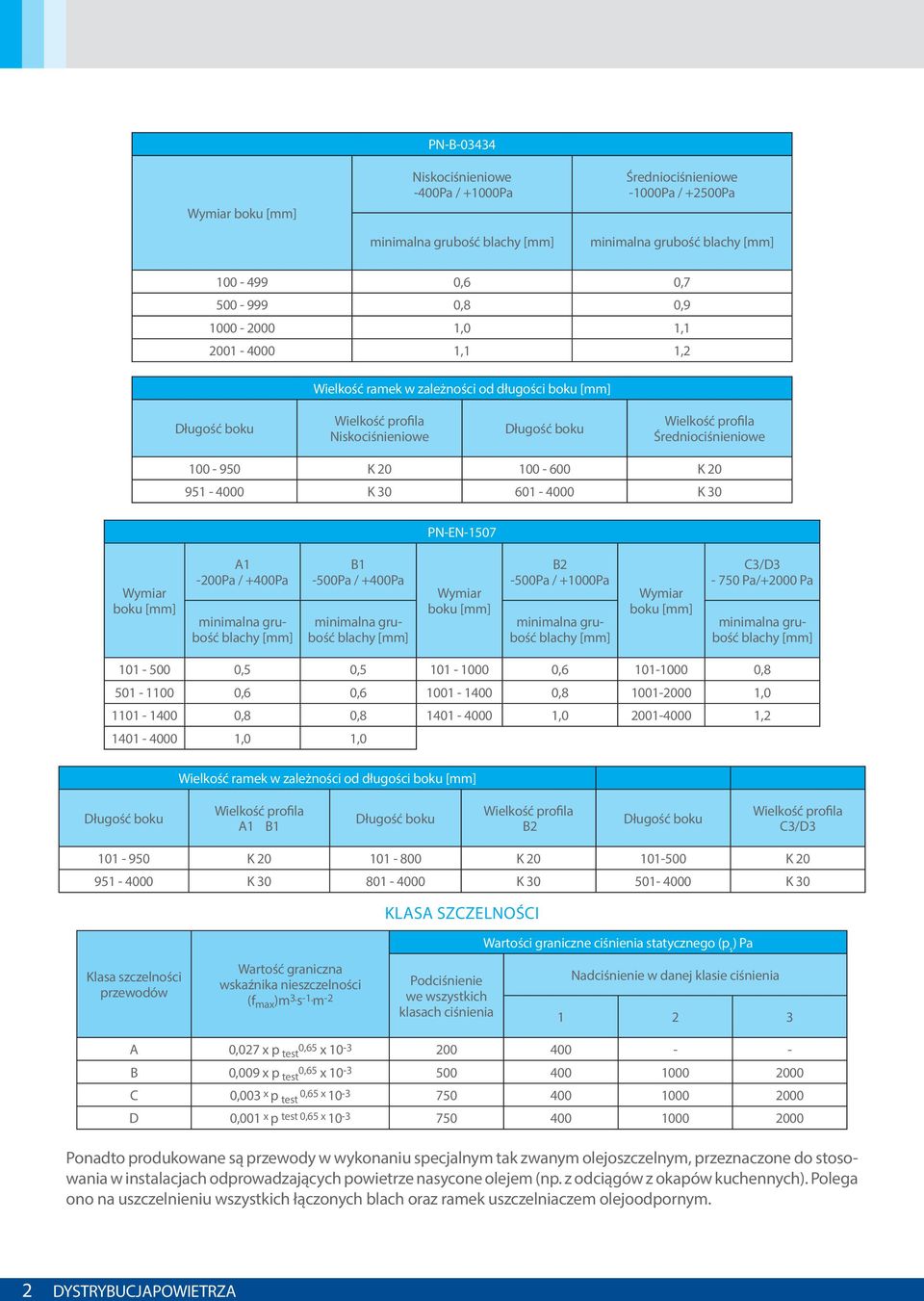

2 Wymiar boku [mm] PN-B Niskociśnieniowe -400Pa / 1000Pa minimalna grubość blachy [mm] Średniociśnieniowe -1000Pa / 2500Pa minimalna grubość blachy [mm] ,6 0, ,8 0, ,0 1, ,1 1,2 Wielkość ramek w zależności od długości boku [mm] Długość boku Wielkość profila Niskociśnieniowe Długość boku Wielkość profila Średniociśnieniowe K K K K 30 PN-EN-1507 Wymiar boku [mm] A1-200Pa / 400Pa minimalna grubość blachy [mm] B1-500Pa / 400Pa minimalna grubość blachy [mm] Wymiar boku [mm] B2-500Pa / 1000Pa minimalna grubość blachy [mm] Wymiar boku [mm] C3/D3-750 Pa/2000 Pa minimalna grubość blachy [mm] ,5 0, , , ,6 0, , , ,8 0, , , ,0 1,0 Wielkość ramek w zależności od długości boku [mm] Długość boku Wielkość profila A1 B1 Długość boku Wielkość profila B2 Długość boku Wielkość profila C3/D K K K K K K 30 KLASA SZCZELNOŚCI Wartości graniczne ciśnienia statycznego (p s ) Pa Klasa szczelności przewodów Wartość graniczna wskaźnika nieszczelności (f max )m 3.s -1.m -2 Podciśnienie we wszystkich klasach ciśnienia Nadciśnienie w danej klasie ciśnienia A 0,027 x p test 0,65 x B 0,009 x p test 0,65 x C 0,003 x p test 0,65 x D 0,001 x p test 0,65 x Ponadto produkowane są przewody w wykonaniu specjalnym tak zwanym olejoszczelnym, przeznaczone do stosowania w instalacjach odprowadzających powietrze nasycone olejem (np. z odciągów z okapów kuchennych). Polega ono na uszczelnieniu wszystkich łączonych blach oraz ramek uszczelniaczem olejoodpornym. 2 DYSTRYBUCJA POWIETRZA

3 KANAŁY I KSZTAŁTKI WENTYLACYJNE Kanały i kształtki prostokątne mogą być wykonane w wersji izolowanej wewnętrznie. Izolację stanowi wełna mineralna o grubości 100 mm i współczynniku przewodzenia ciepła λ = 0,35 W/mK. Warstwa izolacji jest osłonięta blachą zgodną z klasą wykonania i wymiarami zewnętrznymi kanału / kształtki. Budowę kanału izolowanego przedstawia poniższy poglądowy rysunek jego przekroju wzdłużnego. DYSTRYBUCJA POWIETRZA 3

4 Obmiar kształtek prostokątnych wg DIN WYMIAROWANIE I OZNACZENIA Symbol Nazwa Rysunek Największy obliczony obwód U max Największa obliczona długość L max KGE Kanał 2 (H B) L B B1 2 (H B) a π (R B) e f 180 BOK Łuk B < B1 2 (H B1) a π (R B1) e f 180 B B1 2 (H B) B B1 e f KN Kolano B < B1 2 (H B1) B B1 e f 4 DYSTRYBUCJA POWIETRZA

5 KANAŁY I KSZTAŁTKI WENTYLACYJNE Symbol Nazwa Rysunek Największy obliczony obwód U max Największa obliczona długość L max B B1 B - B1 e e 2 (H B) L2 (B - B1 e)2 ET Uskok B < B1 2 (H B1) B - B1 e < e L2 e 2 UE Dyfuzor π H B H1 B1 2 (HB) H B1 < H1 B1 2 (H1 B1) B - B1 e e L2 (B - B1 e)2 B - B1 e < e L2 e 2 H - H1 f f L2 (H - H1 f)2 H - H1 f< f L2 f2 UR Dyfuzor π D n H B1 ¾¾¾ 2 2 (H B) π D n H B < ¾¾¾ 2 π D n B - D n e e L2 (B - D n e)2 B - D n e < e L2 e 2 H - D n f f L2 (H - D n f)2 H - D n f < f L2 f 2 DYSTRYBUCJA POWIETRZA 5

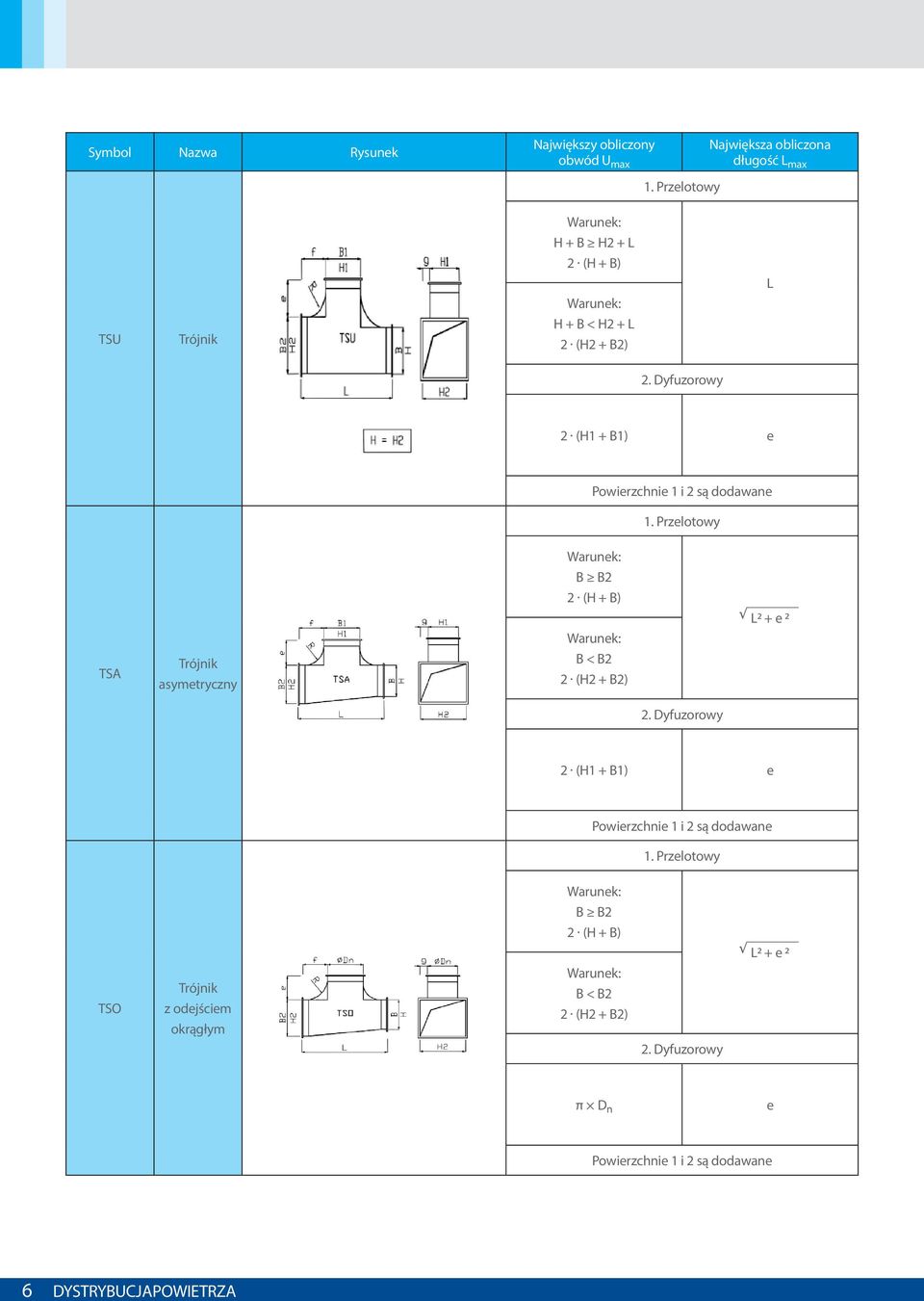

6 Symbol Nazwa Rysunek Największy obliczony obwód U max Największa obliczona długość L max 1. Przelotowy TSU Trójnik H B H2 L 2 (H B) H B < H2 L 2 (H2 B2) L 2. Dyfuzorowy 2 (H1 B1) e Powierzchnie 1 i 2 są dodawane 1. Przelotowy TSA Trójnik asymetryczny B B2 2 (H B) B < B2 2 (H2 B2) L2 e 2 2. Dyfuzorowy 2 (H1 B1) e Powierzchnie 1 i 2 są dodawane 1. Przelotowy TSO Trójnik z odejściem okrągłym B B2 2 (H B) B < B2 2 (H2 B2) 2. Dyfuzorowy L2 e 2 π D n e Powierzchnie 1 i 2 są dodawane 6 DYSTRYBUCJA POWIETRZA

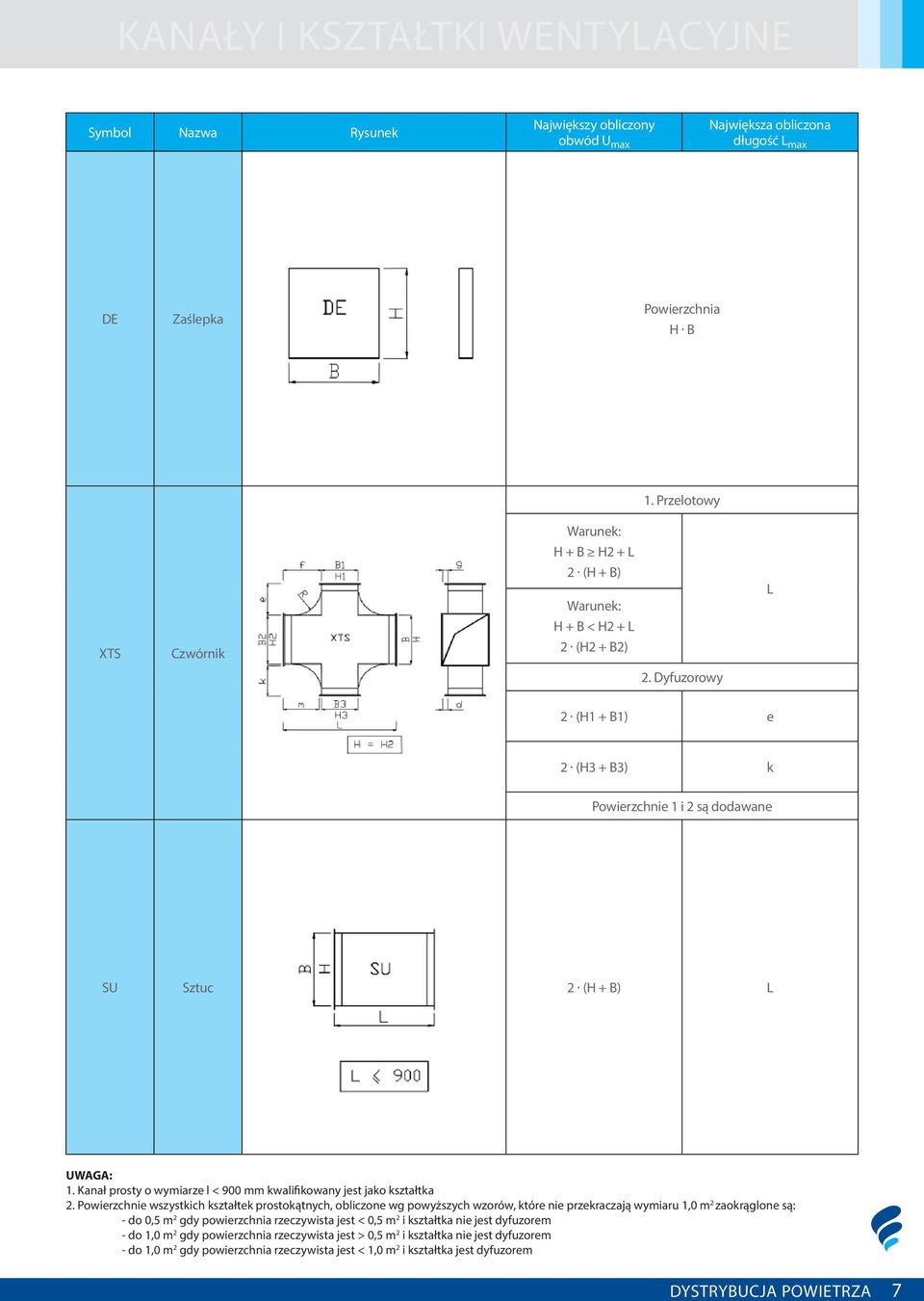

7 KANAŁY I KSZTAŁTKI WENTYLACYJNE Symbol Nazwa Rysunek Największy obliczony obwód U max Największa obliczona długość L max Powierzchnia DE Zaślepka H B 1. Przelotowy XTS Czwórnik H B H2 L 2 (H B) H B < H2 L 2 (H2 B2) 2. Dyfuzorowy L 2 (H1 B1) e 2 (H3 B3) k Powierzchnie 1 i 2 są dodawane SU Sztuc 2 (H B) L UWAGA: 1. Kanał prosty o wymiarze l < 900 mm kwalifikowany jest jako kształtka 2. Powierzchnie wszystkich kształtek prostokątnych, obliczone wg powyższych wzorów, które nie przekraczają wymiaru 1,0 m 2 zaokrąglone są: - do 0,5 m 2 gdy powierzchnia rzeczywista jest < 0,5 m 2 i kształtka nie jest dyfuzorem - do 1,0 m 2 gdy powierzchnia rzeczywista jest > 0,5 m 2 i kształtka nie jest dyfuzorem - do 1,0 m 2 gdy powierzchnia rzeczywista jest < 1,0 m 2 i kształtka jest dyfuzorem DYSTRYBUCJA POWIETRZA 7

8 Kształtki zespolone Oprócz kształtek określonych przez normę wykonujemy również kształtki zespolone. Poniżej podajemy kilka przykładów kształtek. Symbol Nazwa Rysunek BOK BOK Kolano Kolano KGE BOK Kanał Kolano UE UE Dyfuzor Dyfuzor KGE ET Kanał Uskok Kształtki, które odbiegają kształtem od przedstawionych powyżej wykonywane na specjalne zamówienie wg rysunków zamawiającego. 8 DYSTRYBUCJA POWIETRZA

9 KANAŁY I KSZTAŁTKI WENTYLACYJNE MONTAŻ Połączenie kołnierzowe z przyspawanymi w narożach kątownikami stalowymi Połączenie kołnierzowe z przyspawanymi w narożach płaskownikami stalowymi walcowanymi walcowanymi Połączenie nasuwane RÓŻNICE W WARIANTACH WYKONANIA Wg szczelności: Wskaźnik szczelności przewodów (f) powinien być niższy niż wartość graniczna (fmax), odpowiadająca danej klasie szczelności przewodów, w odniesieniu do każdej wartości ciśnienia próbnego (ptest) równego obliczeniowemu ciśnieniu roboczemu lub niższego. Wymaganie to powinno być spełnione zarówno w przypadku nadciśnienia, jak i podciśnienia. Wg wytrzymałości: Sieć przewodów powinna wytrzymać wartości graniczne ciśnienia statycznego (ps) bez stałego odkształcenia lub nagłej zmiany przecieku powietrza, lub ciśnienia próbnego. Odkształcenie należy tylko wtedy odnotować, gdy nastąpi zmniejszenie przekroju poprzecznego co najmniej o 10%. WARUNKI PRACY Konstrukcja i wykonanie przewodów wentylacyjnych blaszanych oraz ich połączeń powinna umożliwiać ich stosowanie przy następujących parametrach pracy: temperatura transportowanego powietrza w zakresie od -30 C do 80 C wilgotność względna transportowanego powietrza do 100% prędkość przepływu powietrza do 16 m/s różnicę ciśnień statycznych powietrza wewnątrz i na zewnątrz przewodu w zależności od klasy wykonania przewodów prostokątnych: klasa wykonania A (wykonanie niskociśnieniowe): od -400 Pa do 1000 Pa klasa wykonania B (wykonanie średniociśnieniowe) od Pa do 2500 Pa klasy szczelności klasa szczelności A: w przypadku wykonania normalnego klasa szczelności B: w przypadku wykonania o podwyższonej szczelności DYSTRYBUCJA POWIETRZA 9

10 PRZYKŁADOWA SPECYFIKACJA WARSZTATOWA Wersja edytowalna dostępna na 10 DYSTRYBUCJA POWIETRZA
