Wykorzystanie plików DWF w komunikacji z współpracownikami lub klientami.

Transkrypt

1 Biuletyn techniczny Inventor nr 35 Wykorzystanie plików DWF w komunikacji z współpracownikami lub klientami. Opracowanie: Tomasz Jędrzejczyk 2013, APLIKOM Sp. z o.o Łódź ul. Nowe Sady 6 tel.: (+48) fax: (+48) NIP: , Regon: Konto bankowe: BRE BANK S.A. Oddział Korporacyjny Łódź, Plac Wolności 3 Nr konta: Kapitał zakładowy: zł KRS: Sąd Rejonowy dla Łodzi Śródmieścia w Łodzi, XX Wydział Krajowego Rejestru Sądowego Nr / 6

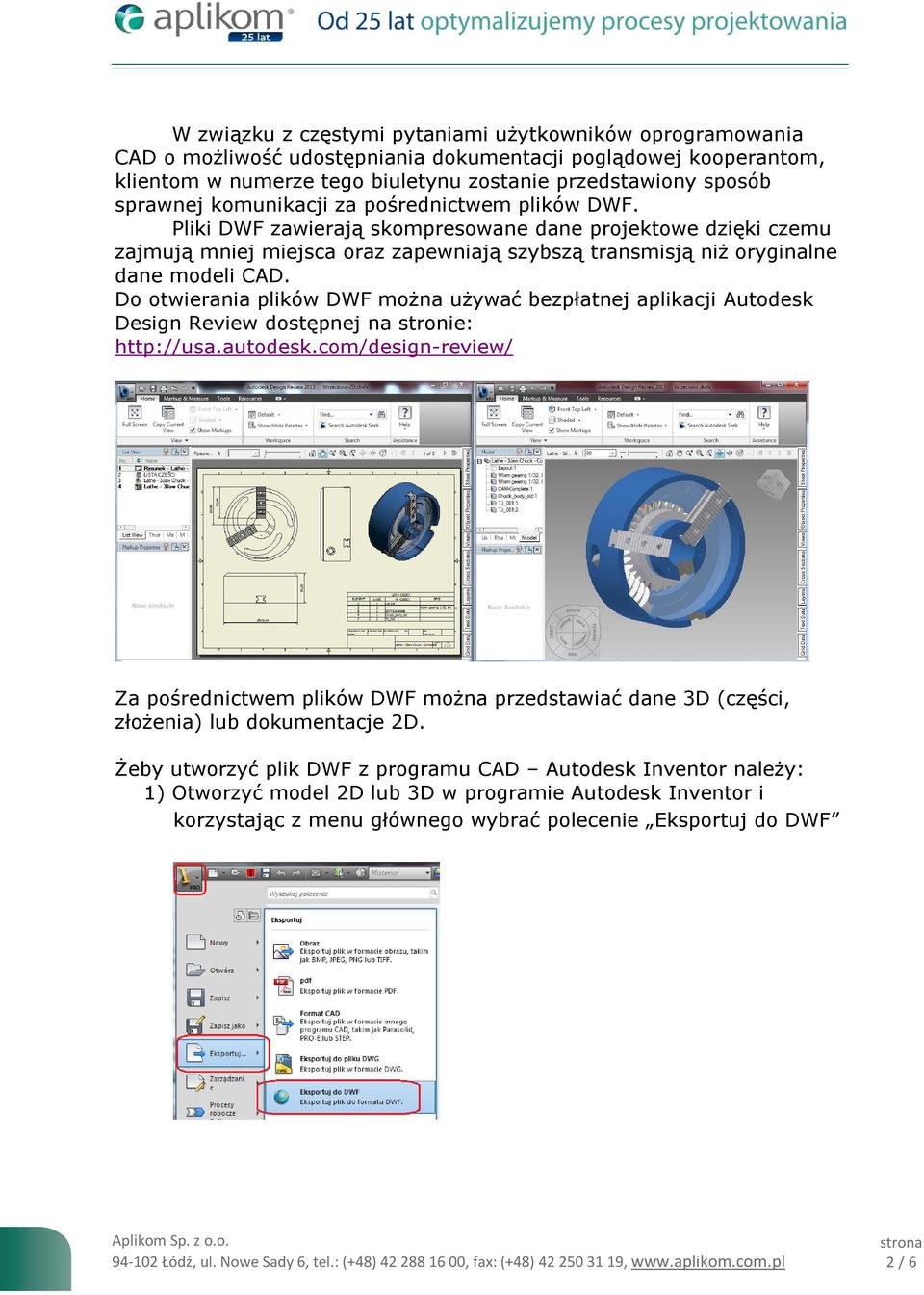

2 W związku z częstymi pytaniami użytkowników oprogramowania CAD o możliwość udostępniania dokumentacji poglądowej kooperantom, klientom w numerze tego biuletynu zostanie przedstawiony sposób sprawnej komunikacji za pośrednictwem plików DWF. Pliki DWF zawierają skompresowane dane projektowe dzięki czemu zajmują mniej miejsca oraz zapewniają szybszą transmisją niż oryginalne dane modeli CAD. Do otwierania plików DWF można używać bezpłatnej aplikacji Autodesk Design Review dostępnej na stronie: Za pośrednictwem plików DWF można przedstawiać dane 3D (części, złożenia) lub dokumentacje 2D. Żeby utworzyć plik DWF z programu CAD Autodesk Inventor należy: 1) Otworzyć model 2D lub 3D w programie Autodesk Inventor i korzystając z menu głównego wybrać polecenie Eksportuj do DWF 2 / 6

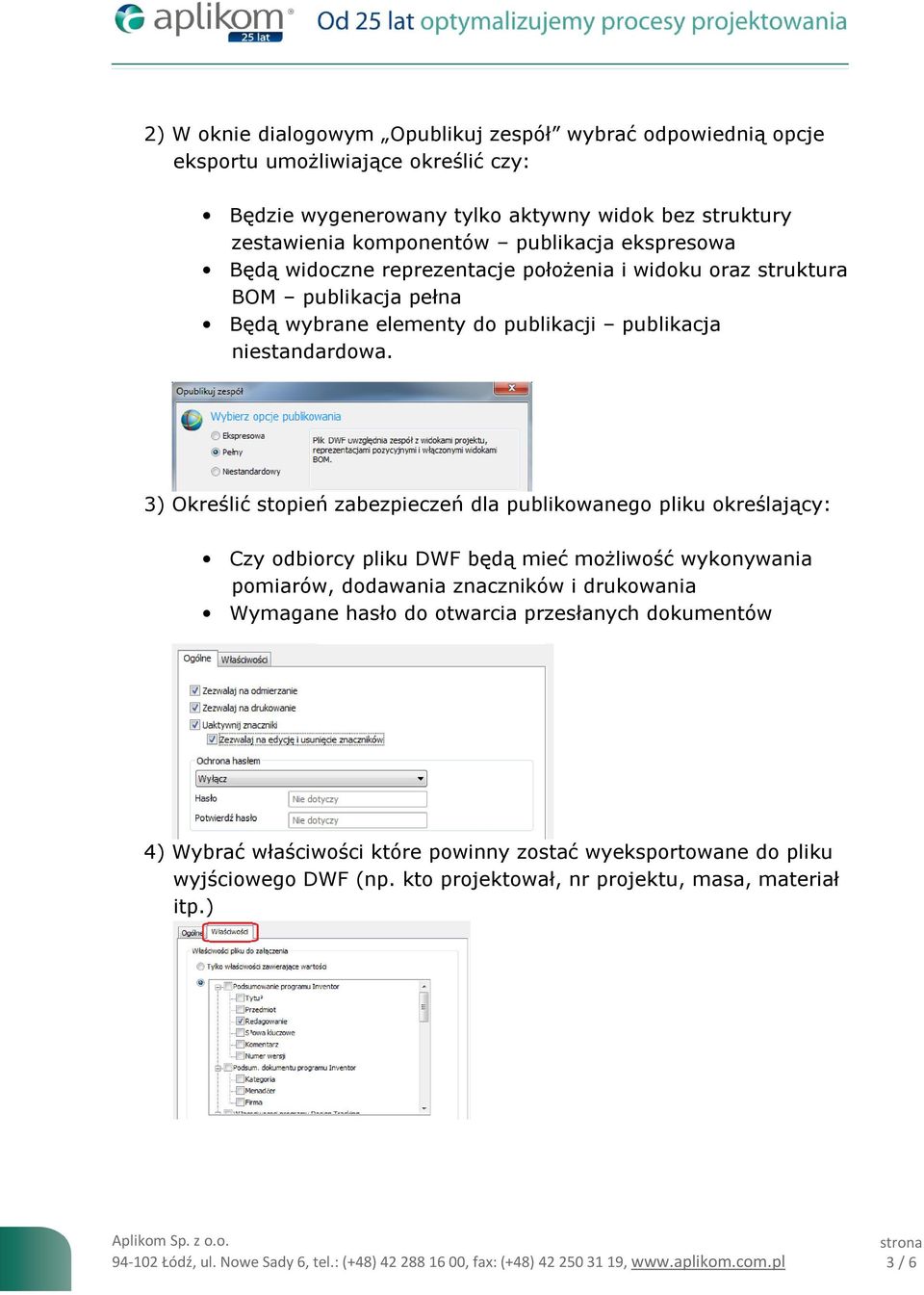

3 2) W oknie dialogowym Opublikuj zespół wybrać odpowiednią opcje eksportu umożliwiające określić czy: Będzie wygenerowany tylko aktywny widok bez struktury zestawienia komponentów publikacja ekspresowa Będą widoczne reprezentacje położenia i widoku oraz struktura BOM publikacja pełna Będą wybrane elementy do publikacji publikacja niestandardowa. 3) Określić stopień zabezpieczeń dla publikowanego pliku określający: Czy odbiorcy pliku DWF będą mieć możliwość wykonywania pomiarów, dodawania znaczników i drukowania Wymagane hasło do otwarcia przesłanych dokumentów 4) Wybrać właściwości które powinny zostać wyeksportowane do pliku wyjściowego DWF (np. kto projektował, nr projektu, masa, materiał itp.) 3 / 6

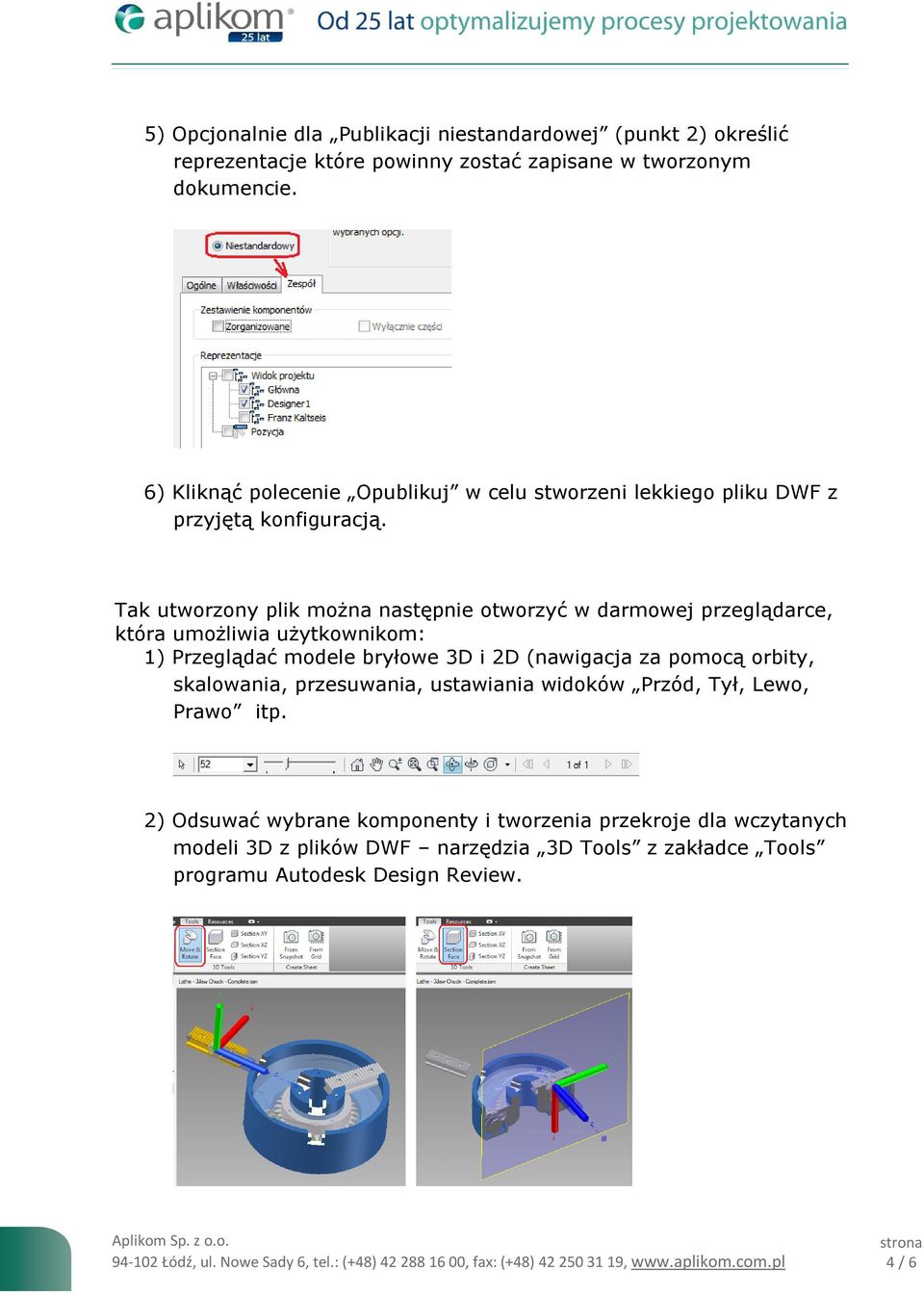

4 5) Opcjonalnie dla Publikacji niestandardowej (punkt 2) określić reprezentacje które powinny zostać zapisane w tworzonym dokumencie. 6) Kliknąć polecenie Opublikuj w celu stworzeni lekkiego pliku DWF z przyjętą konfiguracją. Tak utworzony plik można następnie otworzyć w darmowej przeglądarce, która umożliwia użytkownikom: 1) Przeglądać modele bryłowe 3D i 2D (nawigacja za pomocą orbity, skalowania, przesuwania, ustawiania widoków Przód, Tył, Lewo, Prawo itp. 2) Odsuwać wybrane komponenty i tworzenia przekroje dla wczytanych modeli 3D z plików DWF narzędzia 3D Tools z zakładce Tools programu Autodesk Design Review. 4 / 6

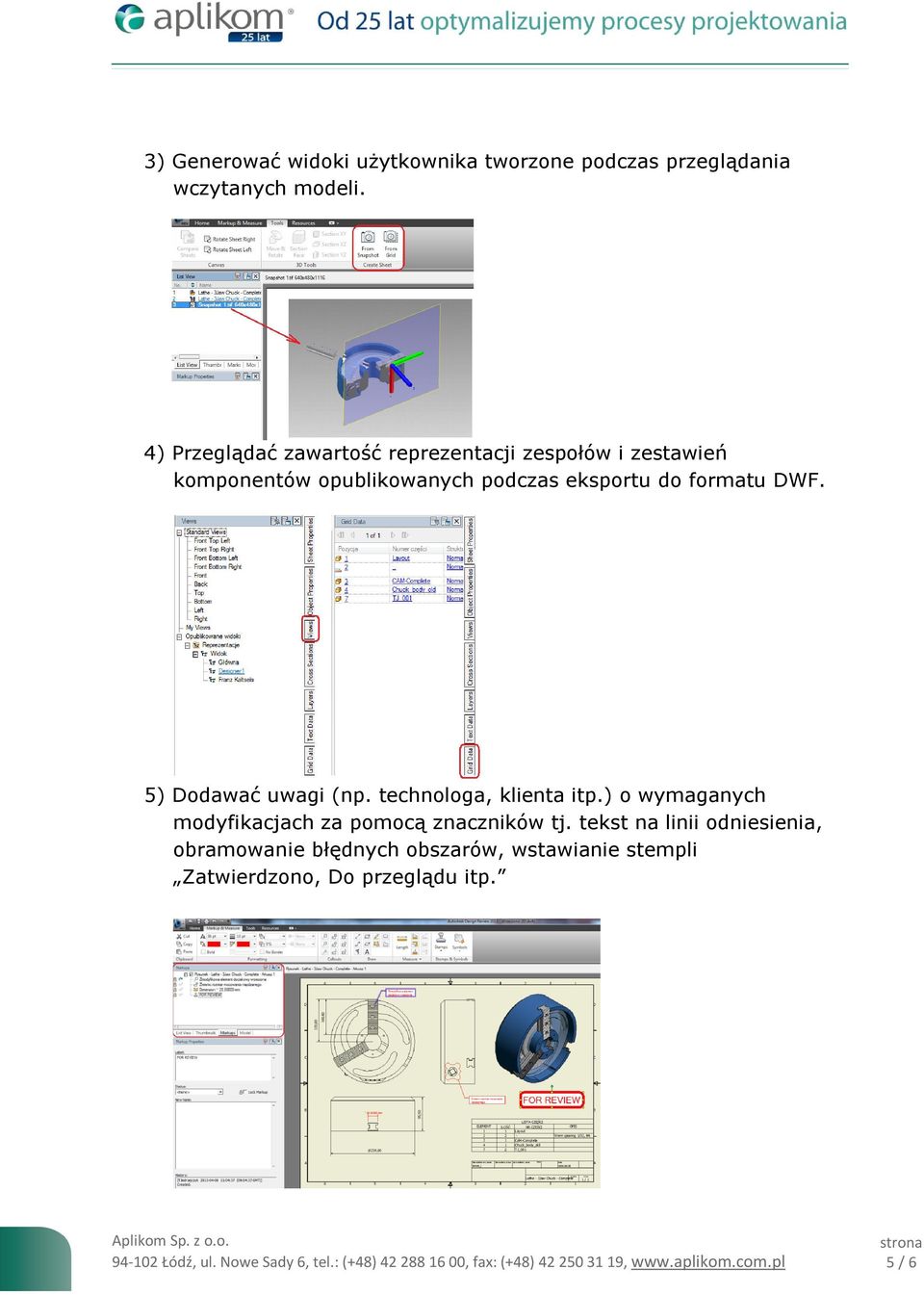

5 3) Generować widoki użytkownika tworzone podczas przeglądania wczytanych modeli. 4) Przeglądać zawartość reprezentacji zespołów i zestawień komponentów opublikowanych podczas eksportu do formatu DWF. 5) Dodawać uwagi (np. technologa, klienta itp.) o wymaganych modyfikacjach za pomocą znaczników tj. tekst na linii odniesienia, obramowanie błędnych obszarów, wstawianie stempli Zatwierdzono, Do przeglądu itp. 5 / 6
