Instrukcja montażu i obsługi EB 5433 PL. System automatyzacji TROVIS 5400 Regulator instalacji grzewczych i ciepłowniczych TROVIS 5433
|
|
- Dominika Kania
- 8 lat temu
- Przeglądów:
Transkrypt
1 System automatyzacji TROVIS 5400 Regulator instalacji grzewczych i ciepłowniczych TROVIS 5433 Instrukcja montażu i obsługi Elektronika firmy SAMSON EB 5433 PL Wydanie marzec 2004 (03/03)

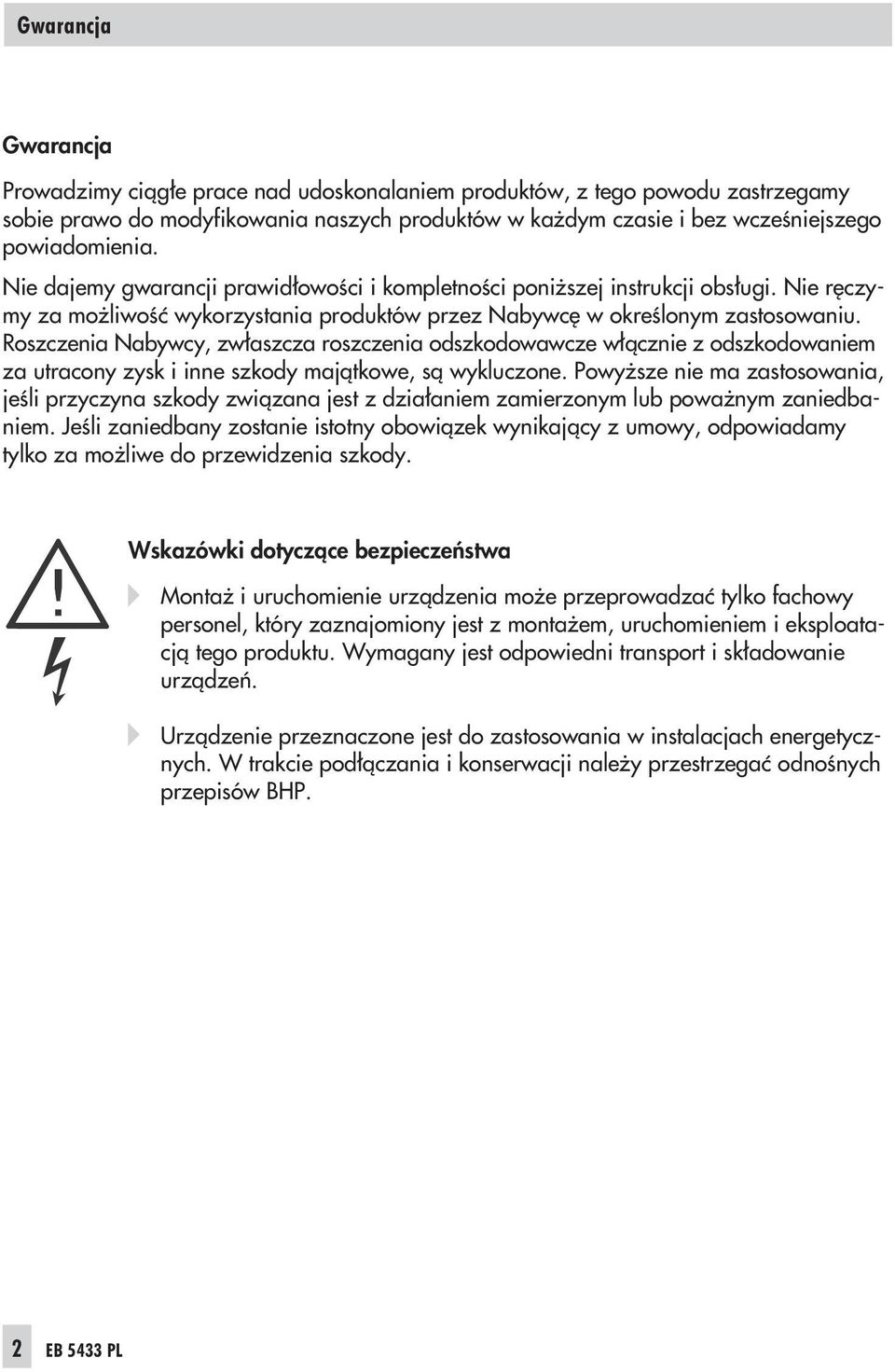

2 Gwarancja Gwarancja Prowadzimy ci¹g³e prace nad udoskonalaniem produktów, z tego powodu zastrzegamy sobie prawo do modyfikowania naszych produktów w ka dym czasie i bez wczeœniejszego powiadomienia. Nie dajemy gwarancji prawid³owoœci i kompletnoœci poni szej instrukcji obs³ugi. Nie rêczymy za mo liwoœæ wykorzystania produktów przez Nabywcê w okreœlonym zastosowaniu. Roszczenia Nabywcy, zw³aszcza roszczenia odszkodowawcze w³¹cznie z odszkodowaniem za utracony zysk i inne szkody maj¹tkowe, s¹ wykluczone. Powy sze nie ma zastosowania, jeœli przyczyna szkody zwi¹zana jest z dzia³aniem zamierzonym lub powa nym zaniedbaniem. Jeœli zaniedbany zostanie istotny obowi¹zek wynikaj¹cy z umowy, odpowiadamy tylko za mo liwe do przewidzenia szkody. Wskazówki dotycz¹ce bezpieczeñstwa Monta i uruchomienie urz¹dzenia mo e przeprowadzaæ tylko fachowy personel, który zaznajomiony jest z monta em, uruchomieniem i eksploatacj¹ tego produktu. Wymagany jest odpowiedni transport i sk³adowanie urz¹dzeñ. Urz¹dzenie przeznaczone jest do zastosowania w instalacjach energetycznych. W trakcie pod³¹czania i konserwacji nale y przestrzegaæ odnoœnych przepisów BHP. 2 EB 5433 PL

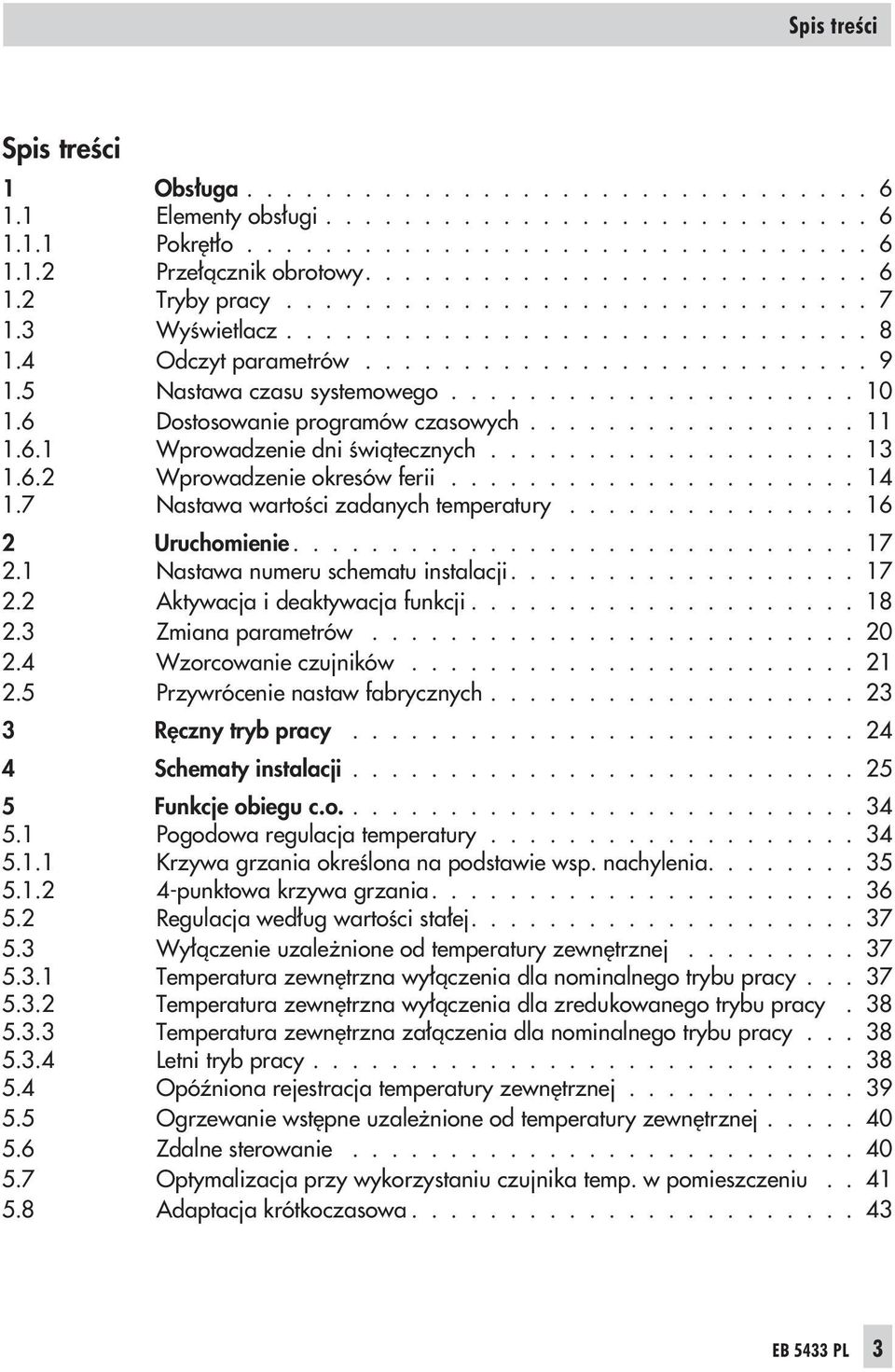

3 Spis treści Spis treœci 1 Obs³uga Elementy obs³ugi Pokrêt³o Prze³¹cznik obrotowy Tryby pracy Wyœwietlacz Odczyt parametrów Nastawa czasu systemowego Dostosowanie programów czasowych Wprowadzenie dni œwi¹tecznych Wprowadzenie okresów ferii Nastawa wartoœci zadanych temperatury Uruchomienie Nastawa numeru schematu instalacji Aktywacja i deaktywacja funkcji Zmiana parametrów Wzorcowanie czujników Przywrócenie nastaw fabrycznych Rêczny tryb pracy Schematy instalacji Funkcje obiegu c.o Pogodowa regulacja temperatury Krzywa grzania okreœlona na podstawie wsp. nachylenia punktowa krzywa grzania Regulacja wed³ug wartoœci sta³ej Wy³¹czenie uzale nione od temperatury zewnêtrznej Temperatura zewnêtrzna wy³¹czenia dla nominalnego trybu pracy Temperatura zewnêtrzna wy³¹czenia dla zredukowanego trybu pracy Temperatura zewnêtrzna za³¹czenia dla nominalnego trybu pracy Letni tryb pracy OpóŸniona rejestracja temperatury zewnêtrznej Ogrzewanie wstêpne uzale nione od temperatury zewnêtrznej Zdalne sterowanie Optymalizacja przy wykorzystaniu czujnika temp. w pomieszczeniu Adaptacja krótkoczasowa EB 5433 PL 3

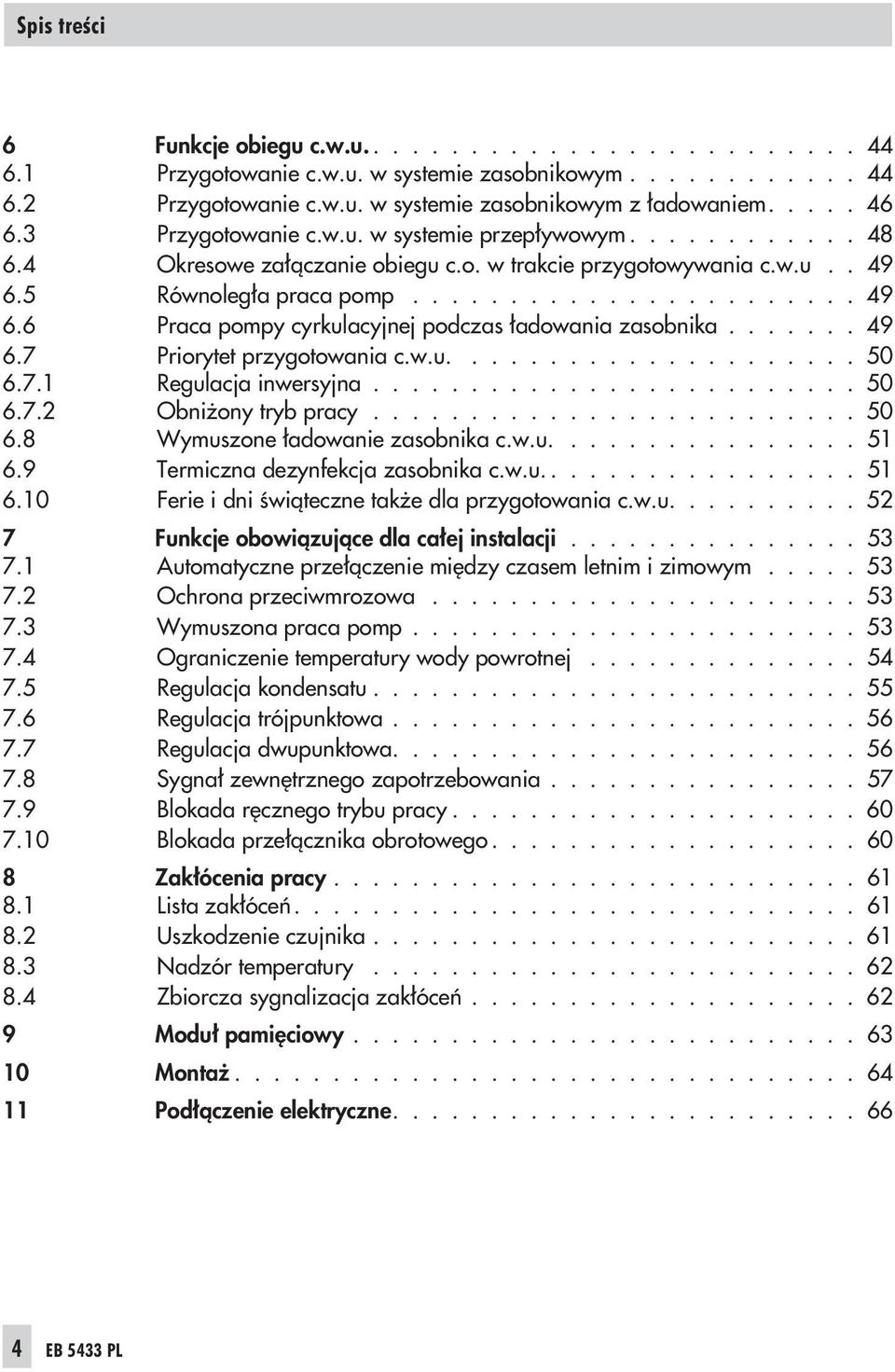

4 Spis treści 6 Funkcje obiegu c.w.u Przygotowanie c.w.u. w systemie zasobnikowym Przygotowanie c.w.u. w systemie zasobnikowym z ³adowaniem Przygotowanie c.w.u. w systemie przep³ywowym Okresowe za³¹czanie obiegu c.o. w trakcie przygotowywania c.w.u Równoleg³a praca pomp Praca pompy cyrkulacyjnej podczas ³adowania zasobnika Priorytet przygotowania c.w.u Regulacja inwersyjna Obni ony tryb pracy Wymuszone ³adowanie zasobnika c.w.u Termiczna dezynfekcja zasobnika c.w.u Ferie i dni œwi¹teczne tak e dla przygotowania c.w.u Funkcje obowi¹zuj¹ce dla ca³ej instalacji Automatyczne prze³¹czenie miêdzy czasem letnim i zimowym Ochrona przeciwmrozowa Wymuszona praca pomp Ograniczenie temperatury wody powrotnej Regulacja kondensatu Regulacja trójpunktowa Regulacja dwupunktowa Sygna³ zewnêtrznego zapotrzebowania Blokada rêcznego trybu pracy Blokada prze³¹cznika obrotowego Zak³ócenia pracy Lista zak³óceñ Uszkodzenie czujnika Nadzór temperatury Zbiorcza sygnalizacja zak³óceñ Modu³ pamiêciowy Monta Pod³¹czenie elektryczne EB 5433 PL

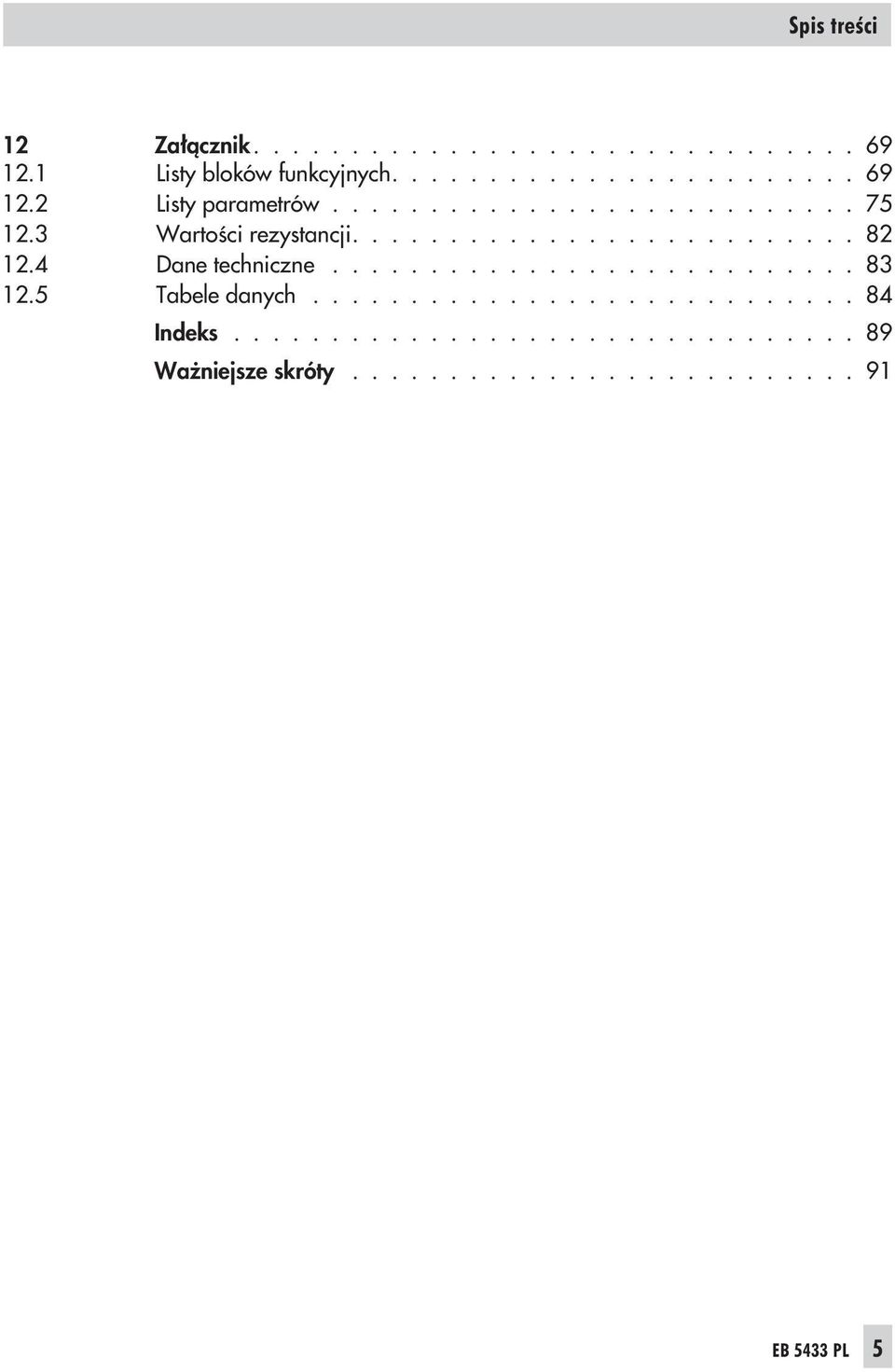

5 Spis treści 12 Za³¹cznik Listy bloków funkcyjnych Listy parametrów Wartoœci rezystancji Dane techniczne Tabele danych Indeks Wa niejsze skróty EB 5433 PL 5
6 Obsługa 1 Obs³uga Regulator z zadanymi fabrycznie wartoœciami temperatur i programami czasowymi jest gotowy do eksploatacji. W czasie uruchamiania nale y wprowadziæ aktualny czas i datê ( > pkt 1.5). 1.1 Elementy obs³ugi Elementy obs³ugi umieszczone s¹ na p³ycie czo³owej regulatora, os³oniête s¹ drzwiczkami z pleksi, w których znajduje siê skrócona instrukcja obs³ugi Pokrêt³o * Pokrêt³o Obracanie : wybór wskazañ, parametrów i bloków funkcyjnych Przyciœniêcie : potwierdzenie wyboru lub nastawy Prze³¹cznik obrotowy Prze³¹cznik obrotowy konfiguracja i parametryzacja COPA za³¹czenie poziomu konfiguracji i parametryzacji programy czasowe dla pompy cyrkulacyjnej c.w.u. wartoœæ zadana c.w.u. dzienna wartoœæ zadana (nominalna wartoœæ temperatury w pomieszczeniu) nocna wartoœæ zadana (zredukowana wartoœæ temperatury w pomieszczeniu) programy czasowe dla c.o. czas systemowy: nastawa aktualnego czasu i daty INFO za³¹czenie poziomu informacyjnego (odczyt wartoœci pomiarowych, ich wartoœci zadanych i granicznych) 6 EB 5433 PL
7 Obsługa Prze³¹cznik tryb pracy rêczny tryb pracy: zawór regulacyjny zamyka 0 rêczny tryb pracy: zawór regulacyjny nie zmienia po³o enia + rêczny tryb pracy: zawór regulacyjny otwiera regulacja wy³¹czona, aktywna tylko ochrona przeciwmrozowa za³¹czone przygotowanie c.w.u., przygotowanie c.o. wy³¹czone nocny tryb pracy (zredukowany tryb pracy) dzienny tryb pracy (nominalny tryb pracy) automatyczny tryb pracy (praca na podstawie programu(ów) czasowego(ych)) 1.2 Tryby pracy Dzienny tryb pracy (nominalny tryb pracy) Niezale nie od programów czasowych i nastawionego letniego trybu pracy regulacja nastêpuje wed³ug wartoœci zadanej dla nominalnego trybu pracy. Nocny tryb pracy (tryb zredukowany) Niezale nie od programów czasowych regulacja nastêpuje wed³ug wartoœci zadanej dla zredukowanego trybu pracy. Automatyczny tryb pracy Je eli regulacyjny tryb pracy nie zostanie wy³¹czony wskutek regulacji pogodowej, w zaprogramowanych okresach pracy nominalnej za³¹czany jest tryb nominalny, poza nimi tryb zredukowany. Regulator prze³¹cza siê automatycznie miêdzy obydwoma trybami pracy. Rêczny tryb pracy 0 + Rêczne sterowanie zaworami i pompami ( > pkt 3). Fabrycznie zadano ci¹g³y tryb pracy pompy obiegowej. EB 5433 PL 7

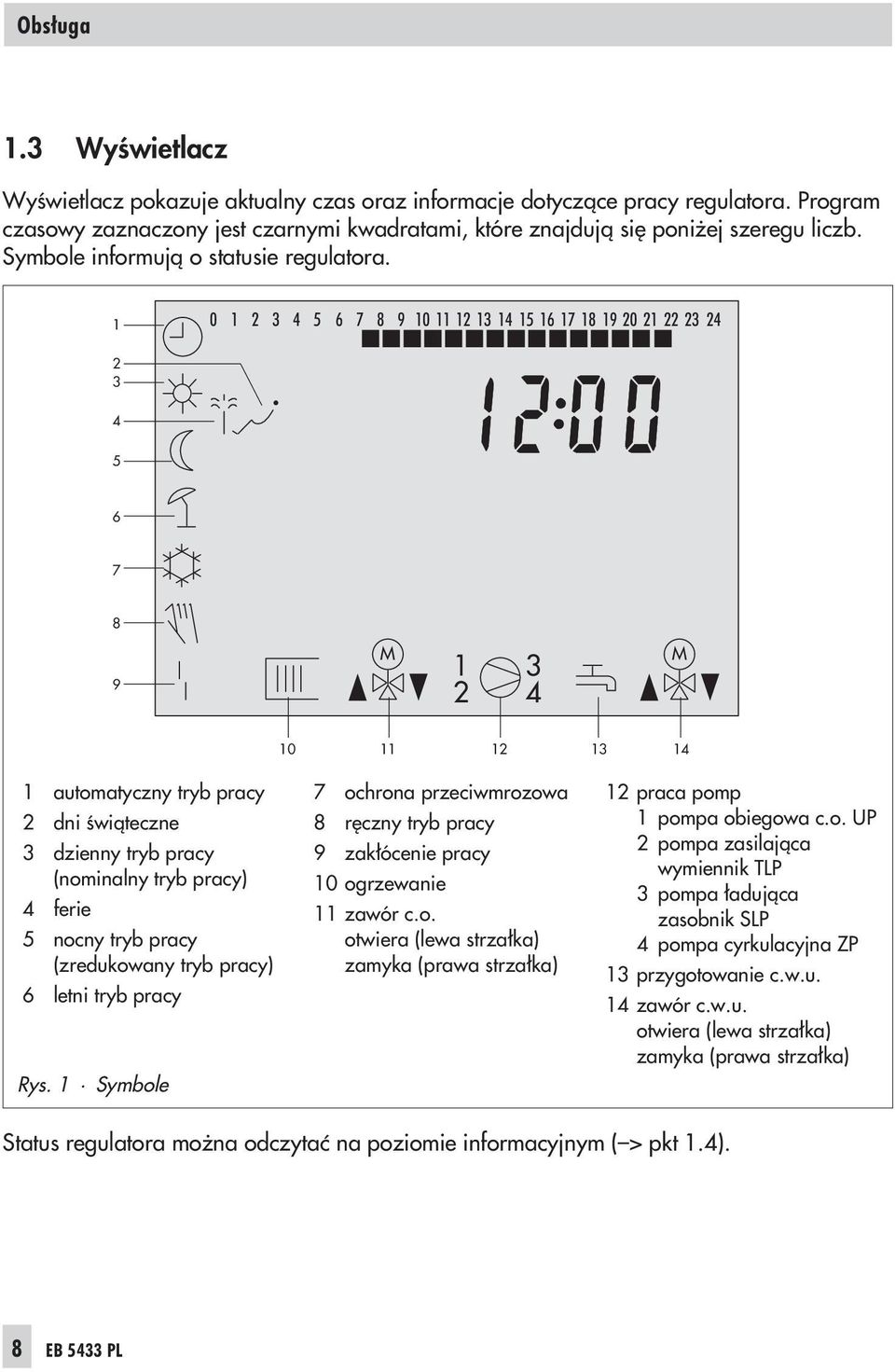

8 Obsługa 1.3 Wyœwietlacz Wyœwietlacz pokazuje aktualny czas oraz informacje dotycz¹ce pracy regulatora. Program czasowy zaznaczony jest czarnymi kwadratami, które znajduj¹ siê poni ej szeregu liczb. Symbole informuj¹ o statusie regulatora M M automatyczny tryb pracy 2 dni œwi¹teczne 3 dzienny tryb pracy (nominalny tryb pracy) 4 ferie 5 nocny tryb pracy (zredukowany tryb pracy) 6 letni tryb pracy Rys. 1 Symbole 7 ochrona przeciwmrozowa 8 rêczny tryb pracy 9 zak³ócenie pracy 10 ogrzewanie 11 zawór c.o. otwiera (lewa strza³ka) zamyka (prawa strza³ka) 12 praca pomp 1 pompa obiegowa c.o. UP 2 pompa zasilaj¹ca wymiennik TLP 3 pompa ³aduj¹ca zasobnik SLP 4 pompa cyrkulacyjna ZP 13 przygotowanie c.w.u. 14 zawór c.w.u. otwiera (lewa strza³ka) zamyka (prawa strza³ka) Status regulatora mo na odczytaæ na poziomie informacyjnym ( > pkt 1.4). 8 EB 5433 PL

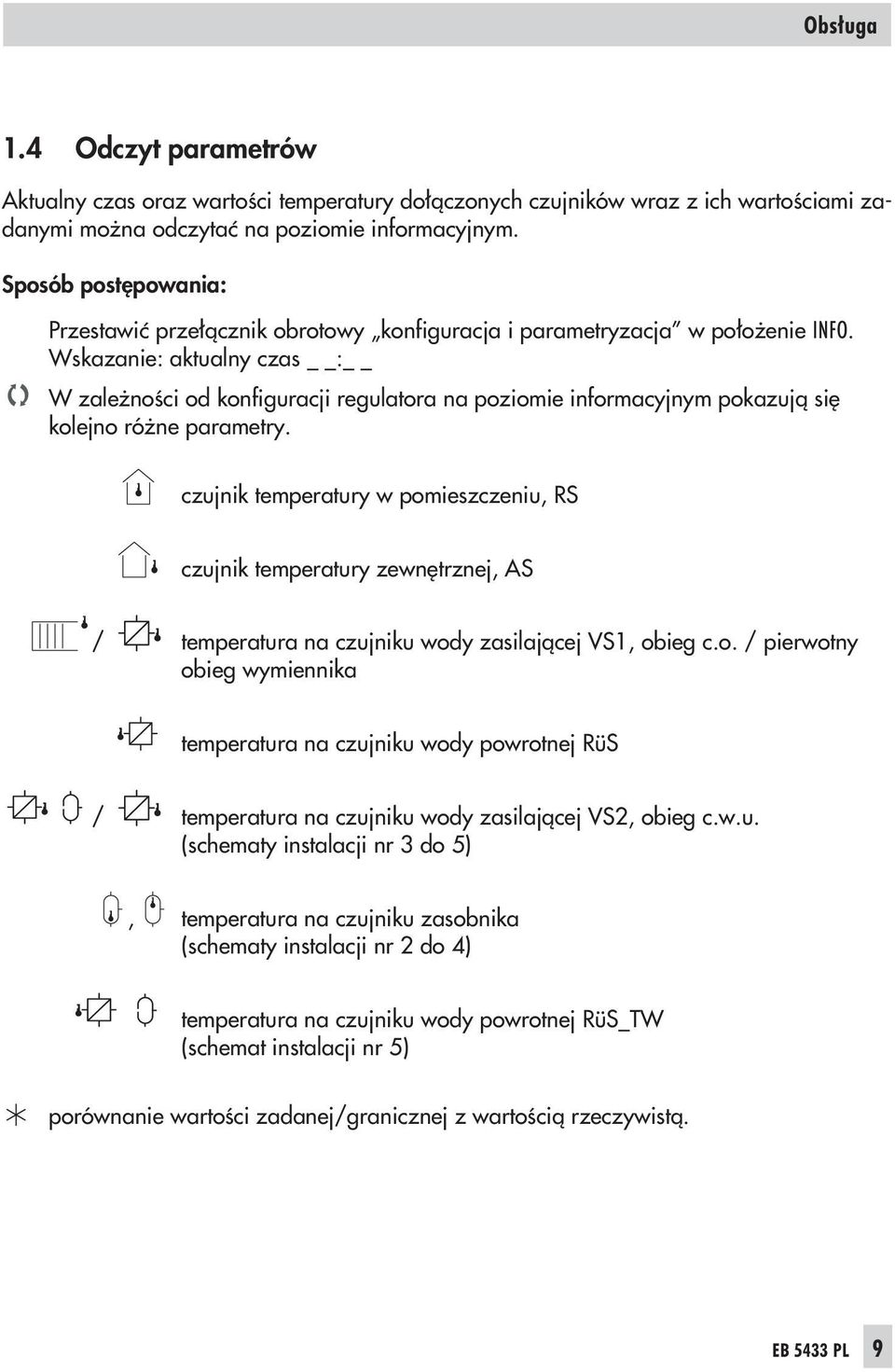

9 Obsługa 1.4 Odczyt parametrów Aktualny czas oraz wartoœci temperatury do³¹czonych czujników wraz z ich wartoœciami zadanymi mo na odczytaæ na poziomie informacyjnym. Sposób postêpowania: Przestawiæ prze³¹cznik obrotowy konfiguracja i parametryzacja w po³o enie INFO. Wskazanie: aktualny czas : W zale noœci od konfiguracji regulatora na poziomie informacyjnym pokazuj¹ siê kolejno ró ne parametry. czujnik temperatury w pomieszczeniu, RS czujnik temperatury zewnêtrznej, AS / temperatura na czujniku wody zasilaj¹cej VS1, obieg c.o. / pierwotny obieg wymiennika temperatura na czujniku wody powrotnej RüS / temperatura na czujniku wody zasilaj¹cej VS2, obieg c.w.u. (schematy instalacji nr 3 do 5), temperatura na czujniku zasobnika (schematy instalacji nr 2 do 4) temperatura na czujniku wody powrotnej RüS_TW (schemat instalacji nr 5) porównanie wartoœci zadanej/granicznej z wartoœci¹ rzeczywist¹. EB 5433 PL 9

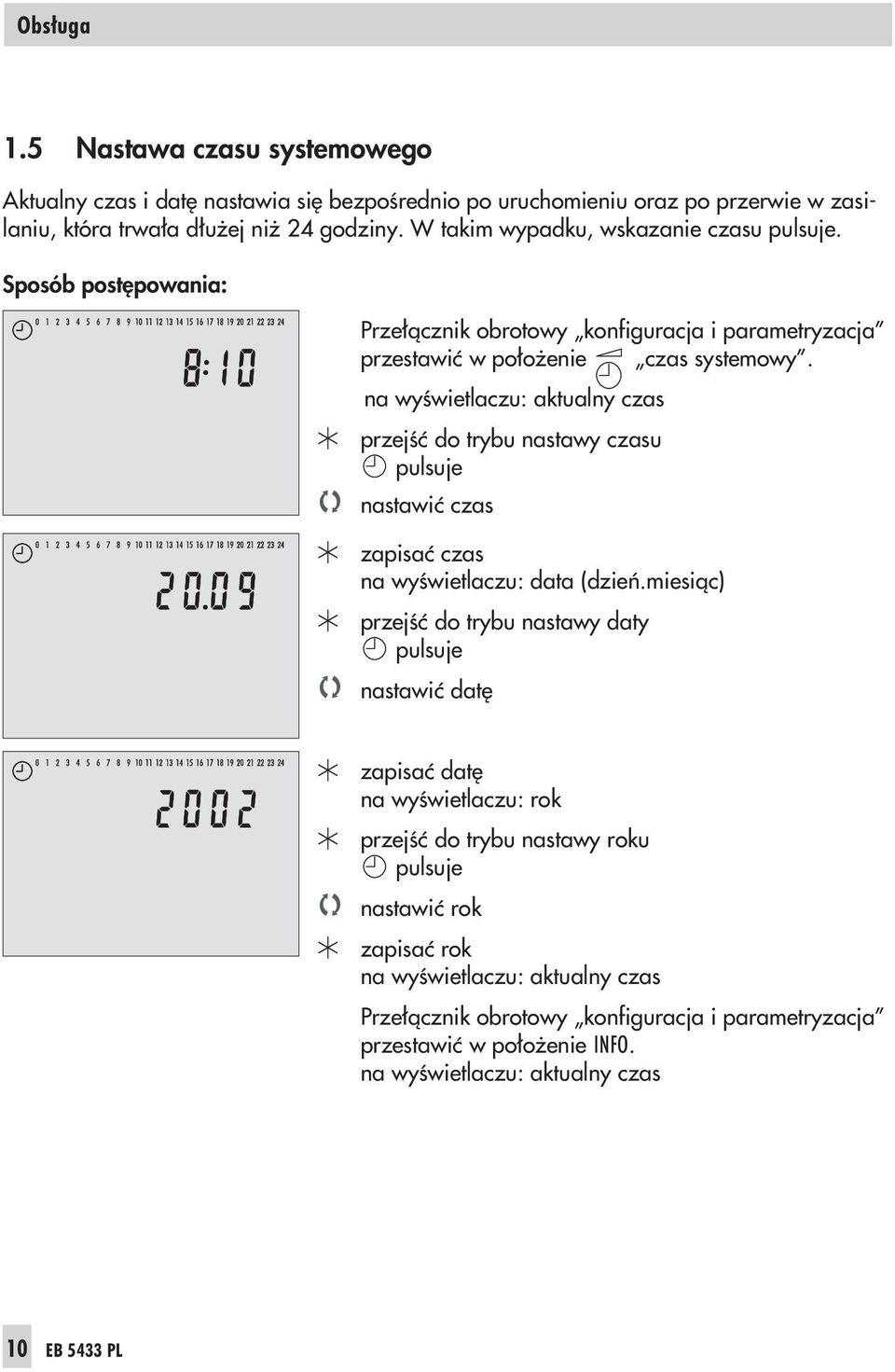

10 Obsługa 1.5 Nastawa czasu systemowego Aktualny czas i datê nastawia siê bezpoœrednio po uruchomieniu oraz po przerwie w zasilaniu, która trwa³a d³u ej ni 24 godziny. W takim wypadku, wskazanie czasu pulsuje. Sposób postêpowania: Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie czas systemowy. na wyœwietlaczu: aktualny czas przejœæ do trybu nastawy czasu pulsuje nastawiæ czas zapisaæ czas na wyœwietlaczu: data (dzieñ.miesi¹c) przejœæ do trybu nastawy daty pulsuje nastawiæ datê zapisaæ datê na wyœwietlaczu: rok przejœæ do trybu nastawy roku pulsuje nastawiæ rok zapisaæ rok na wyœwietlaczu: aktualny czas Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie INFO. na wyœwietlaczu: aktualny czas 10 EB 5433 PL

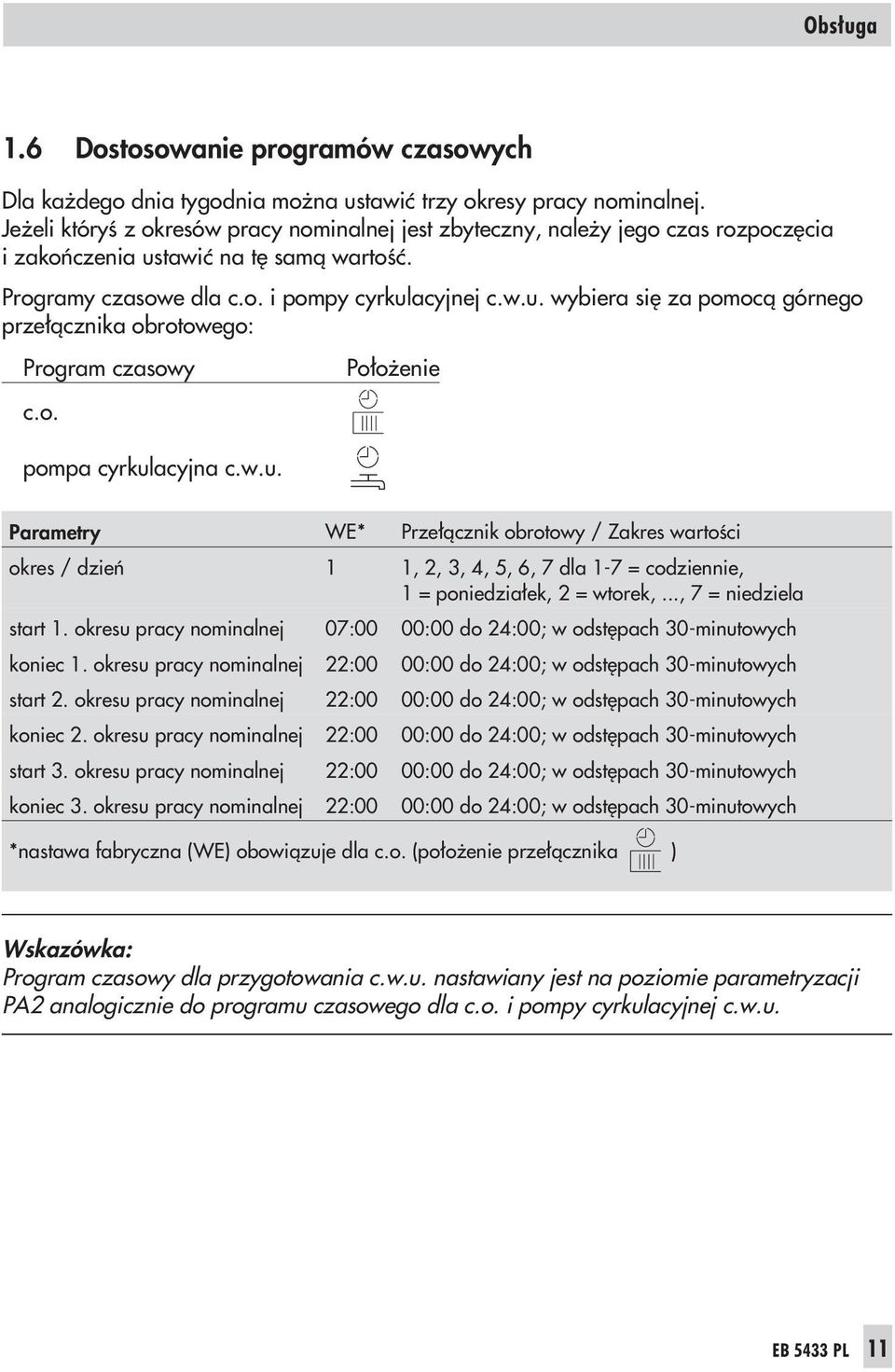

11 Obsługa 1.6 Dostosowanie programów czasowych Dla ka dego dnia tygodnia mo na ustawiæ trzy okresy pracy nominalnej. Je eli któryœ z okresów pracy nominalnej jest zbyteczny, nale y jego czas rozpoczêcia i zakoñczenia ustawiæ na tê sam¹ wartoœæ. Programy czasowe dla c.o. i pompy cyrkulacyjnej c.w.u. wybiera siê za pomoc¹ górnego prze³¹cznika obrotowego: Program czasowy c.o. pompa cyrkulacyjna c.w.u. Po³o enie Parametry WE* Prze³¹cznik obrotowy / Zakres wartoœci okres / dzieñ 1 1, 2, 3, 4, 5, 6, 7 dla 1-7 = codziennie, 1 = poniedzia³ek, 2 = wtorek,..., 7 = niedziela start 1. okresu pracy nominalnej 07:00 00:00 do 24:00; w odstêpach 30-minutowych koniec 1. okresu pracy nominalnej 22:00 00:00 do 24:00; w odstêpach 30-minutowych start 2. okresu pracy nominalnej 22:00 00:00 do 24:00; w odstêpach 30-minutowych koniec 2. okresu pracy nominalnej 22:00 00:00 do 24:00; w odstêpach 30-minutowych start 3. okresu pracy nominalnej 22:00 00:00 do 24:00; w odstêpach 30-minutowych koniec 3. okresu pracy nominalnej 22:00 00:00 do 24:00; w odstêpach 30-minutowych *nastawa fabryczna (WE) obowi¹zuje dla c.o. (po³o enie prze³¹cznika ) Wskazówka: Program czasowy dla przygotowania c.w.u. nastawiany jest na poziomie parametryzacji PA2 analogicznie do programu czasowego dla c.o. i pompy cyrkulacyjnej c.w.u. EB 5433 PL 11

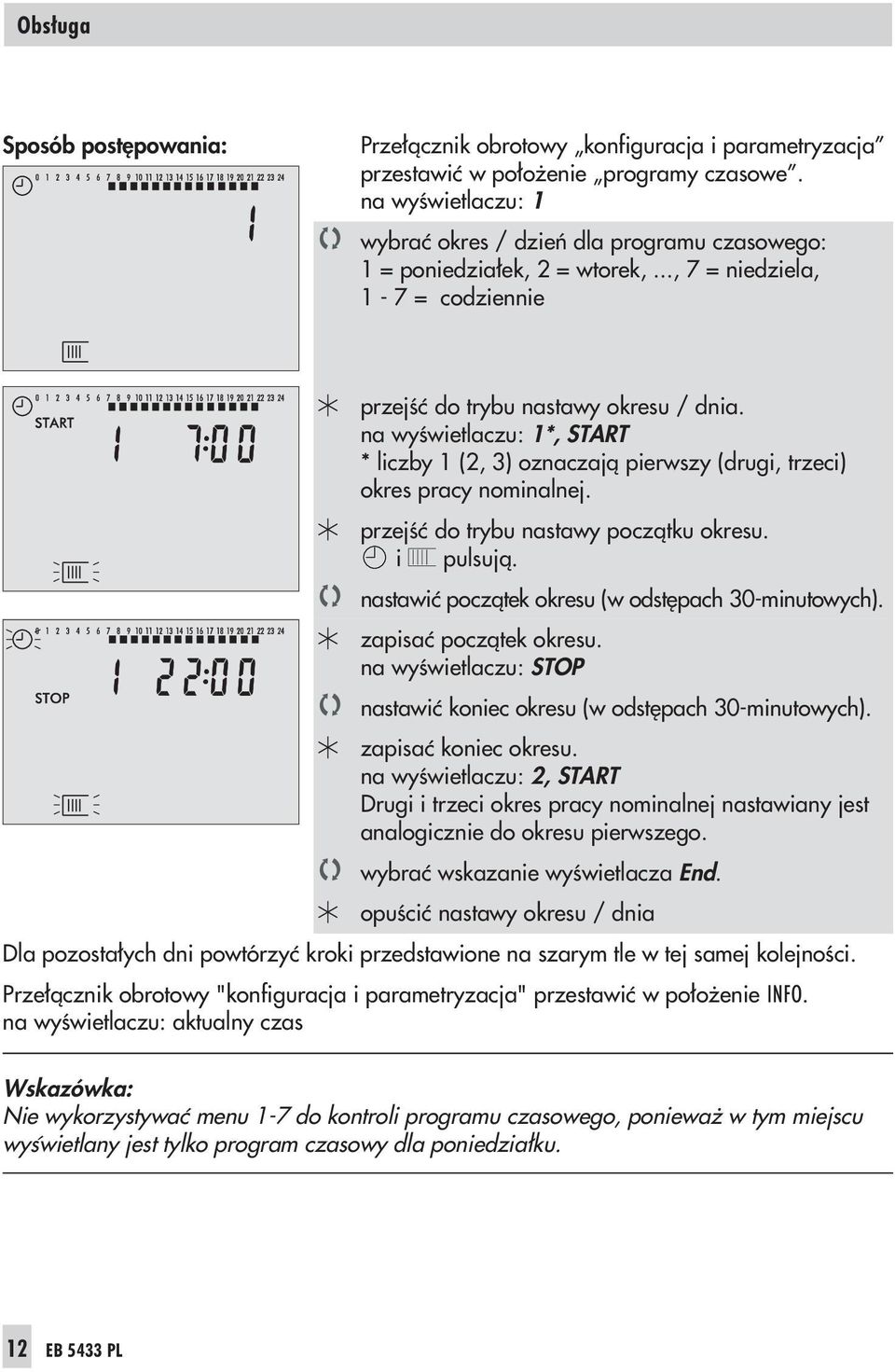

12 Obsługa Sposób postêpowania: Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie programy czasowe. na wyœwietlaczu: 1 wybraæ okres / dzieñ dla programu czasowego: 1 = poniedzia³ek, 2 = wtorek,..., 7 = niedziela, 1-7 = codziennie przejœæ do trybu nastawy okresu / dnia. na wyœwietlaczu: 1*, START * liczby 1 (2, 3) oznaczaj¹ pierwszy (drugi, trzeci) okres pracy nominalnej. przejœæ do trybu nastawy pocz¹tku okresu. i pulsuj¹. nastawiæ pocz¹tek okresu (w odstêpach 30-minutowych). zapisaæ pocz¹tek okresu. na wyœwietlaczu: STOP nastawiæ koniec okresu (w odstêpach 30-minutowych). zapisaæ koniec okresu. na wyœwietlaczu: 2, START Drugi i trzeci okres pracy nominalnej nastawiany jest analogicznie do okresu pierwszego. wybraæ wskazanie wyœwietlacza End. opuœciæ nastawy okresu / dnia Dla pozosta³ych dni powtórzyæ kroki przedstawione na szarym tle w tej samej kolejnoœci. Prze³¹cznik obrotowy "konfiguracja i parametryzacja" przestawiæ w po³o enie INFO. na wyœwietlaczu: aktualny czas Wskazówka: Nie wykorzystywaæ menu 1-7 do kontroli programu czasowego, poniewa w tym miejscu wyœwietlany jest tylko program czasowy dla poniedzia³ku. 12 EB 5433 PL
13 Obsługa Wprowadzenie dni œwi¹tecznych W czasie dni œwi¹tecznych obowi¹zuje program czasowy zadany dla niedzieli. Mo na zaprogramowaæ maksymalnie 20 dni œwi¹tecznych. Parametry WE Poziom / Zakres wartoœci dni œwi¹teczne PA-SYS / do Sposób postêpowania: Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie COPA. na wyœwietlaczu: pulsuje 0, NR wprowadziæ kod cyfrowy potwierdziæ kod cyfrowy. na wyœwietlaczu: PA 1 wybraæ poziom parametryzacji PA-SYS przejœæ do poziomu parametryzacji PA-SYS wybraæ punkt danych dni œwi¹teczne na wyœwietlaczu: przejœæ do punktu danych dni œwi¹teczne. w razie potrzeby wybraæ wskazanie wyœwietlacza.. przejœæ do trybu nastawy dnia œwi¹tecznego. pulsuje nastawiæ dzieñ œwi¹teczny zapisaæ dzieñ œwi¹teczny W celu wprowadzenia pozosta³ych dni œwi¹tecznych ponownie wybraæ wskazanie wyœwietlacza. i powtórzyæ kroki przedstawione na szarym tle. wybraæ wskazanie wyœwietlacza End. opuœciæ poziom parametryzacji. na wyœwietlaczu: CO1 Przestawiæ prze³¹cznik obrotowy konfiguracja i parametryzacja w po³o enie INFO. na wyœwietlaczu: aktualny czas EB 5433 PL 13
14 Obsługa Wskazówka: Ruchome dni œwi¹teczne powinny zostaæ skasowane najpóÿniej pod koniec roku, poniewa zostan¹ one przeniesione automatycznie na kolejny rok. Kasowanie dni œwi¹tecznych: w punkcie danych dni œwi¹teczne wybraæ dzieñ przeznaczony do skasowania potwierdziæ wybór wybraæ wskazanie wyœwietlacza. (wskazanie. pojawia siê miêdzy i 01.01) skasowaæ dzieñ œwi¹teczny Wprowadzenie okresów ferii W okresach ferii instalacja pracuje stale w trybie zredukowanym. Aktywna jest ochrona przeciwmrozowa. Mo na wprowadziæ maksymalnie 10 okresów ferii. Parametry WE Poziom / Zakres wartoœci okres ferii (START, STOP) PA-SYS / do Sposób postêpowania: Prze³¹cznik obrotowy "konfiguracja i parametryzacja" przestawiæ w po³o enie COPA. na wyœwietlaczu: 0, NR pulsuje wprowadziæ kod cyfrowy potwierdziæ kod cyfrowy na wyœwietlaczu: PA 1 wybraæ poziom parametryzacji PA-SYS przejœæ do poziomu parametryzacji PA-SYS 14 EB 5433 PL
15 Obsługa wybraæ punkt danych ferie na wyœwietlaczu: przejœæ do punktu danych ferie na wyœwietlaczu: START w razie potrzeby wybraæ wskazanie wyœwietlacza. przejœæ do trybu wprowadzania pocz¹tku okresu ferii START i pulsuj¹ nastawiæ pocz¹tek okresu ferii zapisaæ pocz¹tek okresu ferii na wyœwietlaczu: STOP, pocz¹tek okresu ferii nastawiæ koniec okresu ferii zapisaæ koniec okresu ferii W celu nastawy kolejnych okresów ferii wybraæ ponownie wskazanie. i powtórzyæ kroki przedstawione na szarym tle. wybraæ wskazanie wyœwietlacza End opuœciæ poziom parametryzacji na wyœwietlaczu: CO1 Prze³¹cznik obrotowy parametryzacja i konfiguracja przestawiæ w po³o enie INFO. na wyœwietlaczu: aktualny czas Wskazówka: Wprowadzone okresy ferii powinny zostaæ skasowane najpóÿniej pod koniec roku, poniewa zostan¹ one przeniesione automatycznie na kolejny rok. Kasowanie okresów ferii: w punkcie danych ferie wybraæ pocz¹tek okresu ferii przeznaczonych do skasowania potwierdziæ wybór wybraæ wskazanie wyœwietlacza. (wskazanie. pojawia siê miêdzy i 01.01) skasowaæ okres ferii EB 5433 PL 15

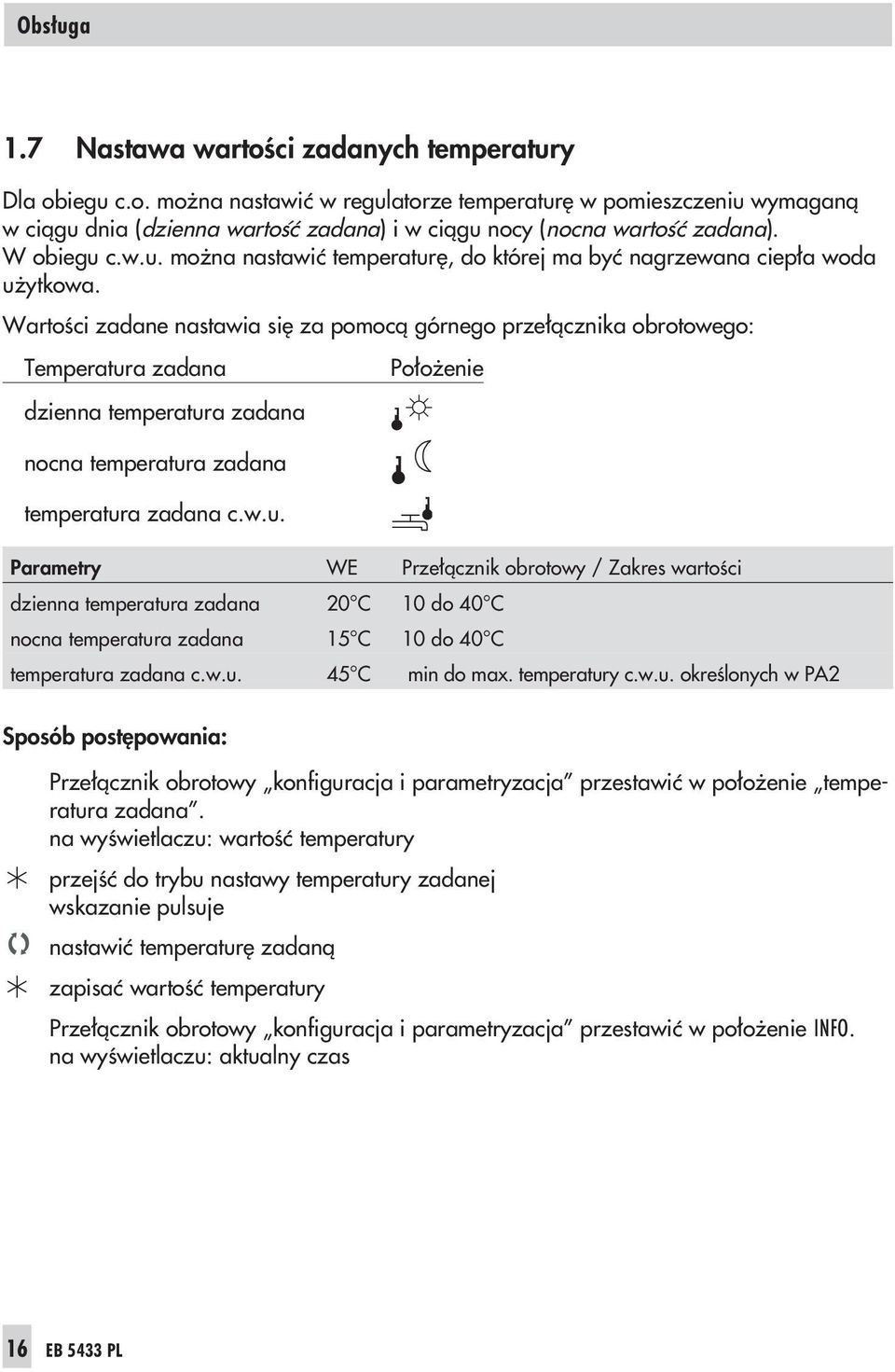

16 Obsługa 1.7 Nastawa wartoœci zadanych temperatury Dla obiegu c.o. mo na nastawiæ w regulatorze temperaturê w pomieszczeniu wymagan¹ w ci¹gu dnia (dzienna wartoœæ zadana) i w ci¹gu nocy (nocna wartoœæ zadana). W obiegu c.w.u. mo na nastawiæ temperaturê, do której ma byæ nagrzewana ciep³a woda u ytkowa. Wartoœci zadane nastawia siê za pomoc¹ górnego prze³¹cznika obrotowego: Temperatura zadana dzienna temperatura zadana nocna temperatura zadana temperatura zadana c.w.u. Po³o enie Parametry WE Prze³¹cznik obrotowy / Zakres wartoœci dzienna temperatura zadana 20 C 10 do 40 C nocna temperatura zadana 15 C 10 do 40 C temperatura zadana c.w.u. 45 C min do max. temperatury c.w.u. okreœlonych w PA2 Sposób postêpowania: Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie temperatura zadana. na wyœwietlaczu: wartoœæ temperatury przejœæ do trybu nastawy temperatury zadanej wskazanie pulsuje nastawiæ temperaturê zadan¹ zapisaæ wartoœæ temperatury Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie INFO. na wyœwietlaczu: aktualny czas 16 EB 5433 PL
17 Uruchomienie 2 Uruchomienie Przedstawione w tym punkcie zmiany w konfiguracji i parametrach regulatora mo na przeprowadziæ tylko po wprowadzeniu kodu cyfrowego. Kod cyfrowy znajduje siê na str. 82. Aby nie dopuœciæ do wykorzystania kodu cyfrowego przez osoby nieupowa nione, nale y go usun¹æ lub zamazaæ. 2.1 Nastawa numeru schematu instalacji Dostêpnych jest 5 wariantów schematów hydraulicznych. Do ka dego rodzaju instalacji przypisano nr schematu. Instalacje przedstawione zosta³y w pkt 4. Dostêpne funkcje regulatora opisane s¹ w pkt 5,6 i 7. Wskutek zmiany schematu instalacji nastawione uprzednio bloki funkcyjne przyjmuj¹ nastawy fabryczne (WE). Parametry bloków funkcyjnych i nastawy na poziomie parametryzacji pozostaj¹ bez zmian. Nr schematu instalacji nastawia siê w poziomie konfiguracji. Sposób postêpowania: Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie COPA. na wyœwietlaczu: 0, NR pulsuje wprowadziæ kod cyfrowy potwierdziæ kod cyfrowy na wyœwietlaczu: PA 1 wybraæ wskazanie Anl odczytaæ aktualny nr schematu instalacji przejœæ do trybu nastawy nr schematu instalacji Anl pulsuje wybraæ nr schematu instalacji potwierdziæ wybór na wyœwietlaczu: End opuœciæ punkt danych Prze³¹cznik obrotowy "konfiguracja i parametryzacja" przestawiæ w po³o enie INFO. na wyœwietlaczu: aktualny czas EB 5433 PL 17
18 Uruchomienie 2.2 Aktywacja i deaktywacja funkcji Dan¹ funkcjê aktywuje siê za pomoc¹ przynale nego bloku funkcyjnego. Liczby 0 do 24 znajduj¹ce siê w górnej czêœci wyœwietlacza przedstawiaj¹ numery bloków funkcyjnych. Na poziomie konfiguracji za³¹czone bloki funkcyjne oznaczone s¹ przez czarne kwadraty po prawej stronie poni ej numeru bloku funkcyjnego. Bloki funkcyjne zosta³y opisane w pkt Funkcje podzielono tematycznie: CO1: obieg c.o. CO2: przygotowanie c.w.u. CO-SYS: funkcje obowi¹zuj¹ce dla ca³ej instalacji Sposób postêpowania: Górny prze³¹cznik obrotowy przestawiæ w po³o enie COPA. na wyœwietlaczu: 0, NR pulsuje wprowadziæ kod cyfrowy potwierdziæ kod cyfrowy, na wyœwietlaczu: PA 1 wybraæ poziom konfiguracji przejœæ do poziomu konfiguracji wybraæ blok funkcyjny za³¹czone bloki funkcyjne oznaczone s¹ - 1 wy³¹czone bloki funkcyjne oznaczone s¹ - 0 przejœæ do trybu nastawy bloku funkcyjnego F pulsuje za³¹czyæ blok funkcyjny na wyœwietlaczu: F - 1 lub: wy³¹czyæ blok funkcyjny na wyœwietlaczu: F EB 5433 PL
19 Uruchomienie zapisaæ nastawy Je eli dany blok funkcyjny nie zostanie zamkniêty, mo liwa jest nastawa pozosta³ych parametrów bloku. Nale y: 1. Przejœæ do punktu danych. 2. Wprowadziæ i potwierdziæ zmiany. 3. Ewentualnie wyœwietlony zostanie kolejny parametr bloku funkcyjnego. Gdy zostan¹ ustawione wszystkie parametry bloku funkcyjnego, wybraæ wskazanie wyœwietlacza End i potwierdziæ. Nast¹pi zamkniêcie otwartego bloku funkcyjnego. Za³¹czony blok funkcyjny oznaczony jest za pomoc¹ czarnego kwadratu, który pojawia siê w górnej czêœci wyœwietlacza po prawej stronie poni ej numeru bloku funkcyjnego. W celu nastawy pozosta³ych bloków funkcyjnych powtórzyæ kroki przedstawione na szarym tle. wybraæ wskazanie End opuœciæ poziom konfiguracji Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie INFO. na wyœwietlaczu: aktualny czas EB 5433 PL 19
20 Uruchomienie 2.3 Zmiana parametrów Dostêp do parametrów, zestawionych w liœcie parametrów w za³¹czniku ( > pkt 12.2), uzale niony jest od wybranego schematu instalacji oraz od aktywnych funkcji. Parametry podzielono tematycznie: PA1: obieg c.o. PA2: przygotowanie c.w.u. PA-SYS: dni œwi¹teczne i ferie Sposób postêpowania: Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie COPA. na wyœwietlaczu: 0, NR pulsuje wprowadziæ kod cyfrowy potwierdziæ kod cyfrowy na wyœwietlaczu: PA 1 wybraæ poziom parametryzacji przejœæ do poziomu parametryzacji wybraæ parametr przejœæ do trybu nastawy parametru nastawiæ parametr zapisaæ parametr W celu nastawy pozosta³ych parametrów powtórzyæ kroki przedstawione na szarym tle. wybraæ wskazanie wyœwietlacza End opuœciæ poziom parametryzacji Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie INFO. na wyœwietlaczu: aktualny czas 20 EB 5433 PL
21 Uruchomienie 2.4 Wzorcowanie czujników Inicjalizacjê pod³¹czonych czujników przeprowadza siê na poziomie konfiguracji CO-SYS. Obowi¹zuje przyporz¹dkowanie: CO-SYS -> F02 1: czujniki Pt1000 CO-SYS -> F02 0: czujniki PTC (nastawa fabryczna) Wartoœci rezystancji czujników podano na str. 82. Je eli wskazania temperatury odbiegaj¹ od wartoœci rzeczywistych, wartoœci pomiarowe pod³¹czonych czujników mo na zmieniæ lub nastawiæ od nowa. W trakcie wzorcowania czujnika nale y aktualnie wskazywan¹ wartoœæ czujnika tak zmieniæ, aby odpowiada³a ona wartoœci temperatury zmierzonej bezpoœrednio w punkcie pomiaru (wartoœæ odniesienia). Wzorcowanie uruchamia siê na poziomie CO-SYS za pomoc¹ F08. Nieprawid³owo przeprowadzone wzorcowanie mo na skasowaæ ustawiaj¹c F08-0. Sposób postêpowania: Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie COPA. na wyœwietlaczu: 0, NR pulsuje wprowadziæ kod cyfrowy potwierdziæ kod cyfrowy na wyœwietlaczu: PA 1 wybraæ poziom konfiguracji CO-SYS przejœæ do poziomu konfiguracji CO-SYS wybraæ blok funkcyjny F08 przejœæ do trybu nastawy bloku funkcyjnego F08 za³¹czyæ blok funkcyjny F08 (F08-1) potwierdziæ nastawê bloku funkcyjnego wybraæ symbol czujnika: czujnik temperatury w pomieszczeniu RS czujnik temperatury zewnêtrznej AS EB 5433 PL 21
22 Uruchomienie czujnik temperatury wody zasilaj¹cej VS1 czujnik temperatury wody powrotnej RüF / czujnik temperatury wody zasilaj¹cej VS2 (schematy instalacji nr 3 do 5) czujnik temperatury w zasobniku SS1 czujnik temperatury w zasobniku SS2 czujnik temperatury wody powrotnej RüS_TW przejœæ do trybu nastawy wartoœci pomiarowej skorygowaæ wartoœæ pomiarow¹. Wartoœci¹ odniesienia musi byæ rzeczywista temperatura zmierzona termometrem bezpoœrednio w punkcie pomiarowym. zapisaæ skorygowan¹ wartoœæ Wzorcowanie pozosta³ych czujników odbywa siê analogicznie. wybraæ wskazanie wyœwietlacza End opuœciæ blok funkcyjny F08 wybraæ wskazanie wyœwietlacza End opuœciæ poziom konfiguracji CO-SYS Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie INFO. na wyœwietlaczu: aktualny czas 22 EB 5433 PL
23 Uruchomienie 2.5 Przywrócenie nastaw fabrycznych Dla wszystkich parametrów równie dla parametrów bloków funkcyjnych mo na przywróciæ nastawy fabryczne (WE). Sposób postêpowania: Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie COPA. na wyœwietlaczu: 0, NR pulsuje wprowadziæ kod cyfrowy potwierdziæ kod cyfrowy wybraæ poziom konfiguracji CO-SYS przejœæ do poziomu konfiguracji CO-SYS wybraæ blok funkcyjny F09 przejœæ do trybu nastawy bloku funkcyjnego F09 wybraæ nastawê F09-1 przywróciæ nastawy fabryczne parametrów wybraæ wskazanie wyœwietlacza End opuœciæ poziom konfiguracji CO-SYS Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie INFO. na wyœwietlaczu: aktualny czas EB 5433 PL 23
24 Ręczny tryb pracy 3 Rêczny tryb pracy W rêcznym trybie pracy przeprowadza siê nastawê wszystkich wyjœæ, zob. schemat po³¹czeñ ( > pkt 11). Je eli za pomoc¹ prze³¹cznika obrotowego tryb pracy wybrany zostanie rêczny tryb pracy, prze³¹cznik obrotowy konfiguracja i parametryzacja powinien znajdowaæ siê w po³o eniu INFO tylko przy takim ustawieniu dostêpny jest poziom pomp. Sposób postêpowania: Prze³¹cznik obrotowy konfiguracja i parametryzacja przestawiæ w po³o enie INFO. Prze³¹cznik obrotowy tryb pracy przestawiæ w po³o enie +, 0 lub. na wyœwietlaczu: wybraæ poziom pomp przejœæ do poziomu pomp na wyœwietlaczu: PU 1-0 / PU 1-1: pompa c.o. wy³¹czona / za³¹czona wybraæ pompê: PU 1: pompa obiegowa c.o. PU 2: pompa zasilaj¹ca wymiennik TLP PU 3: pompa ³aduj¹ca zasobnik SLP (zawór c.w.u. otwiera / schemat instalacji nr 5) PU 4: pompa cyrkulacyjna ZP (zawór c.w.u. zamyka / schemat instalacji nr 5) PU 5: wyjœcie binarne BA (ZP / schemat instalacji nr 5) potwierdziæ wybór PU pulsuje prze³¹czyæ wyjœcie: PU _ - 0: wy³¹czenie pompy / wyjœcia binarnego PU _ - 1: za³¹czenie pompy / wyjœcia binarnego zapisaæ nastawy Wartoœci pozostaj¹ zmienione, dopóki aktywny jest rêczny tryb pracy. wybraæ wskazanie End opuœciæ poziom pomp PU Dolny prze³¹cznik obrotowy przestawiæ na wymagany tryb pracy. Wskazówka: Przestawienie prze³¹cznika obrotowego w po³o enie "rêczny tryb pracy" (+ 0 ) powoduje nastawienie PU1-1. Wszystkie inne wyjœcia s¹ wy³¹czone. 24 EB 5433 PL
25 Instalacje 4 Instalacje Do dyspozycji jest 5 ró nych schematów instalacji, które mo na zaprojektowaæ jako instalacje pierwotne oraz instalacje wtórne. Zasadnicza ró nica miêdzy instalacj¹ pierwotn¹ i wtórn¹ w po³¹czeniu hydraulicznym (zast¹pienie wymiennika ciep³a w obiegu c.o./c.w.u. przez zawór mieszaj¹cy) przedstawiona jest na rys. 2. Nastawy regulatora nie musz¹ byæ modyfikowane. instalacja pierwotna, poœrednia instalacja pierwotna, bezpoœrednia HK RüS UP VS1 RS HK UP VS1 RüS RS BE BA AE RK BE BA AE RK instalacja wtórna UP HK VS1 RüS RS BE BA AE RK Rys. 2 Przekszta³cenie instalacji pierwotnej we wtórn¹ EB 5433 PL 25
26 Instalacje Instalacje kot³owe: Wykorzystuj¹c schematy instalacji nr 1 do 3 mo na stworzyæ 1-stopniowe instalacje kot³owe. Kocio³ jest sterowany przez wyjœcie dwupunktowe (CO-SYS -> F05-0). kocio³ 1-stopniowy HK RüS UP VS1 RS HK VS1 UP RS BE BA AE RK BE BA AE RK Rys. 3 Projektowanie instalacji kot³owej 26 EB 5433 PL
27 Instalacje Schemat instalacji nr 1 HK RüS UP VS1 RS AS BE BA AE RK Nastawa fabryczna CO1 -> F01 CO1 -> F07 CO-SYS -> F01-0 (bez czujnika temperatury w pomieszczeniu RS) - 1 (z czujnikiem temperatury zewnêtrznej AS) - 1 (z czujnikiem temperatury wody powrotnej RüS) EB 5433 PL 27
28 Instalacje Schemat instalacji nr 2 WW KW HK RüS UP VS1 RS SLP ZP AS SS1 BE BA AE RK Nastawa fabryczna CO1 -> F01 CO1 -> F07 CO2 -> F01 CO2 -> F02 CO-SYS -> F01-0 (bez czujnika temperatury w pomieszczeniu RS) - 1 (z czujnikiem temperatury zewnêtrznej AS) - 1 (z czujnikiem w zasobniku SS1) - 0 (bez czujnika w zasobniku SS2) - 1 (z czujnikiem temperatury wody powrotnej RüS) 28 EB 5433 PL
29 Instalacje Schemat instalacji nr 2 w wersji odbiegaj¹cej od nastawy fabrycznej WW KW HK UP SLP ZP AS RüS VS1 RS SS1 BE BA AE RK Zmiana nastawy fabrycznej CO2 -> F10 CO2 -> F06-0 (priorytet przygotowania c.w.u.) - 1, wariant 2 (konfiguracja zaworu prze³¹czaj¹cego i pompy obiegowej) EB 5433 PL 29
30 Instalacje Schemat instalacji nr 3 WW KW HK UP TLP RüS VS1 RS SLP VS2 ZP SS2 AS SS1 BE BA AE RK Nastawa fabryczna CO1 -> F01 CO1 -> F07 CO2 -> F01 CO2 -> F02 CO2 -> F03 CO-SYS -> F01-0 (bez czujnika temperatury w pomieszczeniu RS) - 1 (z czujnikiem temperatury zewnêtrznej AS) - 1 (z czujnikiem w zasobniku SS1) - 1 (z czujnikiem w zasobniku SS2) - 0 (bez czujnika wody zasilaj¹cej VS2) - 1 (z czujnikiem temperatury wody powrotnej RüS) 30 EB 5433 PL
31 Instalacje Schemat instalacji nr 4 WW ROH KW HK UP SLP RüS VS1 RS VS2 ZP SS2 AS SS1 BE BA AE RK Nastawa fabryczna CO1 -> F01 CO1 -> F07 CO2 -> F01 CO2 -> F02 CO2 -> F09 CO-SYS -> F01-0 (bez czujnika temperatury w pomieszczeniu RS) - 1 (z czujnikiem temperatury zewnêtrznej AS) - 1 (z czujnikiem w zasobniku SS1) - 1 (z czujnikiem w zasobniku SS2) - 0 (bez czujnika wody zasilaj¹cej VS2) - 1 (z czujnikiem temperatury wody powrotnej RüS) Uwaga: Temperatura ³adowania regulowana jest za pomoc¹ regulatora mechanicznego (regulatora bezpoœredniego dzia³ania oznaczonego na schemacie jako ROH). EB 5433 PL 31
32 Instalacje Schemat instalacji nr 5 WW KW HK TW RüS RüS_TW UP VS1 RS ZP AS VS2 BE BA AE RK Nastawa fabryczna CO1 -> F01 CO1 -> F07 CO2 -> F11 CO2 -> F12 CO-SYS -> F01-0 (bez czujnika temperatury w pomieszczeniu RS) - 1 (z czujnikiem temperatury zewnêtrznej AS) - 1 (regulacja trójpunktowa) - 1 (z czujnikiem temperatury wody powrotnej c.w.u. RüS_TW) - 1 (z czujnikiem temperatury wody powrotnej c.o. RüS) Za pomoc¹ nastawy CO2 -> F11-0 zamiast 3-punktowego zaworu regulacyjnego c.w.u. skonfigurowany zostaje zawór termiczny (np. w uk³adzie zasobnikowym). Przy nastawie CO-SYS -> F11-1 sygna³ zapotrzebowania dotyczy wy³¹cznie obwodu c.o. W przypadku uk³adu przep³ywowego c.w.u. nale y stosowaæ czujniki Pt 1000 (CO-SYS > F02-1), zaœ jako czujnik c.w.u. VS2 czujnik szybkoreaguj¹cy Pt 1000 (np , -64, -65). 32 EB 5433 PL
33 Instalacje Instalacja 5 w wersji odbiegaj¹cej od nastawy fabrycznej WW KW HK TW RüS UP VS1 RS TLP FDS ZP AS VS2 BE BA AE RK Zmiana nastawy fabrycznej CO2 -> F14-1 (system przep³ywowy z czujnikiem przep³ywu FDS) Uwaga: Po za³¹czeniu bloku CO2 F14 wymagane jest, aby czujnik VS2 by³ czujnikiem Pt 1000 (szybkoreaguj¹cym). EB 5433 PL 33
34 Funkcje obiegu c.o. 5 Funkcje obiegu c.o. Dostêpnoœæ trybów pracy zale y od wybranego schematu instalacji. 5.1 Regulacja pogodowa Przy regulacji pogodowej temperatura wody zasilaj¹cej uzale niona jest od temperatury zewnêtrznej. Krzywa grzania wyznacza wartoœæ zadan¹ dla temperatury wody zasilaj¹cej jako funkcjê temperatury zewnêtrznej ( > rys. 4). Wymagana do regulacji temperatura zewnêtrzna mierzona jest przez czujnik temperatury zewnêtrznej lub odbierana jest w postaci sygna³u napiêciowego 0 do 10 V. [ C] t VL 3,2 2,9 2,6 2,4 2,2 2,0 1,8 1,6 1,4 1, ,0 0,8 0, ,2 t A [ C] t VL t A temperatura wody zasilaj¹cej temperatura zewnêtrzna Rys. 4 Krzywe grzania wyznaczane na podstawie wspó³czynnika nachylenia Funkcje WE Konfiguracja temperatura zewnêtrzna t A 1 CO1 -> F07-1 Je eli informacja o temperaturze zewnêtrznej ma byæ odbierana w postaci sygna³u 0 do 10 V, nale y dodatkowo skonfigurowaæ: Funkcje WE Konfiguracja temp. zewnêtrzna 0 do 10 V na wejœciu UE 0 CO1 -> F08-1 zewnêtrzne zapotrzebowanie, sterowanie na podstawie zewnêtrznego zapotrzebowania 0 CO-SYS -> F EB 5433 PL
35 Funkcje obiegu c.o Krzywa grzania okreœlona na podstawie wsp. nachylenia Generalnie obowi¹zuje nastêpuj¹ca zale noœæ: spadkowi temperatury zewnêtrznej towarzyszy wzrost temperatury wody zasilaj¹cej. Modyfikuj¹c parametry nachylenia i przesuniêcia mo na dopasowaæ krzyw¹ grzania do indywidualnych potrzeb: zwiêkszone nachylenie oznacza wy - sz¹ temperaturê wody zasilaj¹cej; zmniejszone nachylenie ni sz¹ temperaturê wody zasilaj¹cej. Parametr przesuniêcie ustala równoleg³e przesuniêcie krzywej grzania w górê lub w dó³. Poza okresami pracy nominalnej temperatura jest regulowana wed³ug obni onych wartoœci zadanych: Obni ona wartoœæ temperatury wody zasilaj¹cej wynika z ró nicy miêdzy dzienn¹ wartoœci¹ zadan¹ (nominaln¹ temperatur¹ w pomieszczeniu) i nocn¹ wartoœci¹ zadan¹ (obni on¹ temperatur¹ w pomieszczeniu). Obni enie jest wyznaczone wg zaleznoœci: 2 x nachylenie x (dzienna wartoœæ zadana nocna wartoœc zadana) Parametry maksymalna temperatura wody zasilaj¹cej i minimalna temperatura wody zasilaj¹cej ograniczaj¹ jej górn¹ i doln¹ wartoœæ. Dla ograniczenia temperatury wody powrotnej mo na wybraæ osobn¹ krzyw¹ grzania. Przyk³ady nastawy krzywej grzania: stare budownictwo, dobór grzejników 90/70: nachylenie ok. 1,8 nowe budownictwo, dobór grzejników 70/55: nachylenie ok. 1,4 nowe budownictwo, dobór grzejników 55/45: nachylenie ok. 1,0 ogrzewanie pod³ogowe w zale noœci od po³o enia nachylenie mniejsze ni 0,5 Wskazówka: Nastawione temperatury w pomieszczeniu dla dnia (dzienna wartoœæ zadana) i dla nocy (nocna wartoœæ zadana) bêd¹ osi¹gane z powodzeniem, zw³aszcza w wypadku regulacji bez czujnika temperatury w pomieszczeniu, tylko pod warunkiem dopasowania krzywej grzania do charakterystyki budynku / rozmieszczenia powierzchni grzewczych. Funkcje WE Konfiguracja krzywa grzania 0 CO1 -> F04-0 Parametry WE Prze³¹cznik obrotowy / Zakres wartoœci dzienna wartoœæ zadana 20 C 10 do 40 C nocna wartoœæ zadana 15 C 10 do 40 C Parametry WE Poziom parametryzacji / Zakres wartoœci nachylenie, zasilanie 1,8 PA1 / 0,2 do 3,2 przesuniêcie, zasilanie 0 C PA1/ 30 do 30 C min. temp. wody zasilaj¹cej 20 C PA1 / 20 C do max. temp. wody zasilaj¹cej max. temp. wody zasilaj¹cej 90 C PA1 / min. temp. wody zasilaj¹cej do 130 C EB 5433 PL 35
36 Funkcje obiegu c.o punktowa krzywa grzania Za pomoc¹ 4-punktowej krzywej mo na zdefiniowaæ w³asn¹ krzyw¹ grzania. 4-punktowa krzywa grzania wyznaczana jest na podstawie 4 punktów dla temperatury zewnêtrznej, temperatury wody zasilaj¹cej i temperatury wody powrotnej. Obni enie temperatury w punktach 2 i 3 jest wartoœci¹, o któr¹ temperatura wody zasilaj¹cej zostanie obni ona poza okresem pracy nominalnej. Parametry maksymalna temperatura wody zasilaj¹cej i minimalna temperatura wody zasilaj¹cej ograniczaj¹ jej górn¹ i doln¹ wartoœæ. t VL 100 [ C] t VLmax P P2 50 P3 40 P4 30 t VLmin Rys. 5 4-punktowa krzywa grzania t A [ C] P punkty 1 do 4 t VL temperatura wody zasilaj¹cej t A temperatura zewnêtrzna...min min. wartoœæ temp. wody zasilaj¹cej t VL...max max. wartoœæ temp. wody zasilaj¹cej t VL obni ona wartoœæ temp. wody zasilaj¹cej Wskazówka: Je eli wybrano 4-punktow¹ krzyw¹ grzania, parametry dzienna i nocna wartoœæ zadana nie s¹ dostêpne bez funkcji uzupe³niaj¹cych, takich jak optymalizacji i adaptacja krótkoczasowa. Funkcje WE Konfiguracja krzywa grzania 0 CO1 -> F04-1 Parametry WE Poziom parametryzacji / Zakres wartoœci temperatura zewnêtrzna punkt 1 punkt 2 punkt 3 punkt 4 15 C 5 C 5 C 15 C PA1 / 30 do 50 C 36 EB 5433 PL
37 Funkcje obiegu c.o. Parametry WE Poziom parametryzacji / Zakres wartoœci temp. wody zasilaj¹cej punkt 1 punkt 2 punkt 3 punkt 4 70 C 55 C 40 C 25 C PA1 / 20 do 130 C temp. wody powrotnej punkt 1 do 4 65 C PA1 / 20 do 90 C obni enie temperatury wody zasilaj¹cej punkt 2, 3 15 C PA1 / 0 do 50 C min. temp. wody zasilaj¹cej 20 C PA1 / 20 C do maks. temp. wody zasilaj¹cej max. temp. wody zasilaj¹cej 90 C PA1 / min. temp. wody zasilaj¹cej do 130 C 5.2 Regulacja wed³ug wartoœci sta³ej Regulacja temperatury wody zasilaj¹cej w okresie pracy nominalnej mo e odbywaæ siê wed³ug sta³ej wartoœci zadanej. Poza okresem pracy nominalnej obowi¹zuje obni ona wartoœæ temperatury wody zasilaj¹cej. W tym wypadku parametr dzienna wartoœæ zadana okreœla nominaln¹ temperaturê wody zasilaj¹cej, natomiast nocna wartoœæ zadana obni on¹ temperaturê wody zasilaj¹cej. Funkcje WE Konfiguracja temperatura zewnêtrzna t A 1 CO1 -> F07-0 Parametry WE Prze³¹cznik obrotowy / Zakres wartoœci dzienna wartoœæ zadana 50 C 0 do 130 C nocna wartoœæ zadana 30 C 0 do 130 C 5.3 Wy³¹czenie uzale nione od temperatury zewnêtrznej Temperatura zewnêtrzna wy³¹czenia dla nominalnego trybu pracy Je eli temperatura zewnêtrzna wzroœnie powy ej wartoœci granicznej temperatura zewnêtrzna wy³¹czenia dla nominalnego trybu pracy, obieg c.o. zostanie niezw³ocznie wy³¹czony. Nast¹pi zamkniêcie zaworu, a pompa wy³¹czy siê po up³ywie nastawionego czasu dobiegu pompy obiegowej c.o. Przy spadku temperatury zewnêtrznej poni ej wartoœci granicznej (odejmuj¹c histerezê 0,5 C) obieg c.o. wznawia dzia³anie w trybie nominalnym. Zgodnie z ustawieniami fabrycznymi instalacja wy³¹czana jest w ciep³ej porze roku przy temperaturze zewnêtrznej 22 C. Parametry WE Poziom parametryzacji / Zakres wartoœci temperatura zewnêtrzna wy³¹czenia dla nominalnego trybu pracy 22 C PA1 / 0 do 50 C czas dobiegu pompy obiegowej c.o. 180 s PA1 / 15 do 2400 s EB 5433 PL 37
38 Funkcje obiegu c.o Temperatura zewnêtrzna wy³¹czenia dla zredukowanego trybu pracy Je eli w zredukowanym trybie pracy temperatura zewnêtrzna wzroœnie powy ej wartoœci temperatura zewnêtrzna wy³¹czenia dla zredukowanego trybu pracy, obieg c.o. zostanie niezw³ocznie wy³¹czony. Nast¹pi zamkniêcie zaworu, a pompa wy³¹czy siê po up³ywie nastawionego czasu dobiegu pompy obiegowej c.o. Przy spadku temperatury zewnêtrznej poni ej wartoœci granicznej obieg c.o. wznawia dzia³anie w trybie zredukowanym. Gdy obowi¹zuje nastawa fabryczna, instalacja wy³¹cza siê w nocy przy temperaturze zewnêtrznej 15 C, aby zaoszczêdziæ energiê. Przeprowadzaj¹c nastawê nale y wzi¹æ pod uwagê, e instalacja potrzebuje nad ranem czasu, eby ogrzaæ budynek ( > Ogrzewanie wstêpne uzale nione od temperatury zewnêtrznej, pkt 5.5). Parametry WE Poziom parametryzacji / Zakres wartoœci temperatura zewnêtrzna wy³¹czenia dla zredukowanego trybu pracy 15 C PA1 / temperatura zewnêtrzna za³¹czenia dla nominalnego trybu pracy do 50 C czas dobiegu pompy obiegowej c.o. 180 s PA1 / 15 do 2400 s Temperatura zewnêtrzna za³¹czenia dla nominalnego trybu pracy Je eli obieg c.o. pracuje w trybie zredukowanym, automatycznie za³¹czany jest tryb nominalny, gdy temperatura zewnêtrza spadnie poni ej wartoœci granicznej temperatura zewnêtrzna za³¹czenia dla nominalnego trybu pracy. Jeœli temperatura zewnêtrzna wzroœnie powy ej tej wartoœci, ponownie za³¹czony zostanie tryb zredukowany. Funkcja ta jest uruchamiana w wypadku silnych mrozów, aby unikn¹æ wych³odzenia siê budynku przy niskich temperaturach zewnêtrznych poza okresem pracy nominalnej. Parametry WE Poziom parametryzacji / Zakres wartoœci temperatura zewnêtrzna za³¹czenia dla nominalnego trybu pracy Letni tryb pracy 15 C PA1 / 30 C do temperatury zewnêtrznej wy³¹czenia dla zredukowanego trybu pracy O za³¹czeniu letniego trybu pracy decyduje wysokoœæ œredniej temperatury (mierzonej miêdzy godz a 22.00) w zadanym przedziale czasu. Je eli temperatura w ci¹gu n kolejnych dni przekroczy wartoœæ graniczn¹ temperatury zewnêtrznej dla letniego trybu pracy, nastêpnego dnia zacznie obowi¹zywaæ tryb letni: obieg c.o. zostanie wy³¹czony. Je eli œrednia temperatura dzienna w ci¹gu m kolejnych dni spadnie poni ej wartoœci granicznej temperatury zewnêtrznej dla letniego trybu pracy, nastêpnego dnia tryb letni zostanie przerwany. 38 EB 5433 PL
39 Funkcje obiegu c.o. Funkcje WE Konfiguracja letni tryb pracy C temperatura zewnêtrzna t A 1 CO1 -> F07-1 CO1 -> F06-1 pocz¹tek okresu letniego / do liczba dni przed rozpoczêciem / 1 do 3 koniec okresu letniego / do dnia przed zakoñczeniem / 1 do 3 wartoœæ graniczna dla trybu letniego/0do50 C Wskazówka: Tryb letni mo e byæ za³¹czony tylko w automatycznym trybie pracy ( ). 5.4 OpóŸniona rejestracja temperatury zewnêtrznej Wartoœæ zadana temperatury wody zasilaj¹cej wyznaczana jest na podstawie obliczeniowej temperatury zewnêtrznej. Rzeczywista wartoœæ temperatury wprowadzana jest do programu z opóÿnieniem przy spadku temperatury zewnêtrznej lub przy spadku i wzroœcie. Je eli temperatura na zewn¹trz zmieni siê w ci¹gu krótkiego czasu np. o 12 C, to przy zadanym opóÿnieniu 3 C/h obliczeniowa temperatura zewnêtrzna bêdzie dostosowywana stopniowo do rzeczywistej temperatury zewnêtrznej przez t = 12 o C = 4 godziny. o 3 C/h Wskazówka: W ten sposób mo na unikn¹æ niepotrzebnych przeci¹ eñ Ÿróde³ ciep³a i przegrzania budynku na przyk³ad wskutek wiej¹cego wiatru lub te krótkotrwale wystêpuj¹cego obni enia mocy grzewczej wskutek wp³ywu promieniowania s³onecznego na czujnik temperatury zewnêtrznej. Temperaturê obliczenow¹ mo na odczytaæ na poziomie informacyjnym po przyciœniêciu przycisku na wartoœci temperatury zewnêtrznej. Funkcje WE Konfiguracja opóÿniona rejestracja temperatury zewnêtrznej 0 3 C/h temperatura zewnêtrzna t A 1 CO1 -> F07-1 CO1 -> F05-1 (1, 2) 1 przy spadku temp. zewnêtrznej t A 2 przy spadku i wzroœcie temp. zewnêtrznej t A opóÿnienie / 1 do 6 C/h EB 5433 PL 39
40 Funkcje obiegu c.o. 5.5 Ogrzewanie wstêpne uzale nione od temperatury zewnêtrznej Regulator za³¹cza obieg c.o. w zale noœci od temperatury zewnêtrznej przed rozpoczêciem siê okresu pracy nominalnej. Temperatur¹ odniesienia dla ogrzewania wstêpnego jest 12 C. Przy wy szych temperaturach czas ogrzewania wstêpnego jest skracany. Im zimniej jest na zewn¹trz, tym wczeœniej koñczy siê nocne obni enie temperatury, co ma zagwarantowaæ, e dzienna wartoœæ zadana osi¹gniêta zostanie wraz z rozpoczêciem okresu u ytkowania. Funkcje WE Konfiguracja optymalizacja 0 CO1 -> F02-1, wariant: min czas ogrzewania wstêpnego / 0 do 360 min temperatura zewnêtrzna t A 1 CO1 -> F Zdalne sterowanie Czujniki temperatury w pomieszczeniu typu 5244 (typu PTC) i typu (typu Pt1000) oprócz pomiaru temperatury w pomieszczeniu oferuj¹ nastêpuj¹ce mo liwoœci wp³ywu na pracê regulatora: wybór trybu pracy: automatyczny tryb pracy dzienny tryb pracy nocny tryb pracy korekcja wartoœci zadanej: podczas nominalnego trybu pracy wartoœæ zadana w pomieszczeniu mo e zostaæ p³ynnie podwy szona lub obni ona za pomoc¹ pokrêt³a o ±5 C. Na wyœwietlaczu regulatora z pod³¹czonym i aktywnym czujnikiem temperatury wskazywana jest chwilowa wartoœæ temperatury w pomieszczeniu, jest ona jednak wykorzystywana do regulacji tylko wtedy, gdy aktywna jest optymalizacja lub adaptacja krótkoczasowa. Funkcje WE Konfiguracja czujnik temp. w pomieszczeniu RS 0 CO1 -> F01-1, wariant: 1 40 EB 5433 PL
41 Funkcje obiegu c.o. Typ 5244, TROVIS 5433 Rys. 6 Schemat pod³¹czenia czujnika temperatury w pomieszczeniu typu 5244/ regulator TROVIS 5433 Wskazówka: Dzienna temperatura zadana ustawiona za pomoc¹ prze³¹cznika obrotowego nie zmienia siê, gdy dokonamy zdalnej korekcji wartoœci zadanej. Dopasowaniu ulegaj¹ jedynie obliczeniowa temperatura zadana wody zasilaj¹cej lub temperatura zadana w pomieszczeniu (przy adaptacji krótkoczasowej). 5.7 Optymalizacja przy wykorzystaniu czujnika temperatury w pomieszczeniu Zastosowanie obu poni ej opisanych funkcji jest sensowne jedynie wtedy, gdy pomieszczenie, w którym znajduje siê czujnik (pomieszczenie wzorcowe), ma charakterystykê grzewcz¹ zbli on¹ do charakterystyki ca³ego budynku. W pomieszczeniu wzorcowym nie nale y montowaæ na grzejnikach zaworów termostatycznych. Rozró nia siê dwa sposoby optymalizacji uzale nione od trybu za³¹czania: ogrzewanie wstêpne uzale nione od temperatury zewnêtrznej, wy³¹czanie uzale nione od temperatury w pomieszczeniu Regulator za³¹cza obieg c.o. w zale noœci od temperatury zewnêtrznej przed rozpoczêciem siê okresu pracy nominalnej. Temperatur¹ odniesienia dla ogrzewania wstêpnego jest 12 C. Przy wy szych temperaturach czas ogrzewania wstêpnego jest skracany (zob. pkt. 5.5). EB 5433 PL 41
42 Funkcje obiegu c.o. ogrzewanie wstêpne i wy³¹czenie uzale nione od temperatury w pomieszczeniu Regulator ustala na podstawie charakterystyki budynku wymagany czas ogrzewania wstêpnego (maks. 6 godz.), który pozwala na uzyskanie w pomieszczeniu wzorcowym dziennej wartoœci zadanej (nominalnej temperatury w pomieszczeniu) wraz z rozpoczêciem okresu pracy nominalnej. W momencie, gdy zostanie osi¹gniêta dzienna wartoœæ zadana, dzia³anie rozpoczyna regulacja pogodowa. W obu sposobach optymalizacji regulator wy³¹cza obieg c.o. w zale noœci od wartoœci wskazanej przez czujnik w pomieszczeniu do 2 godzin przed koñcem okresu pracy nominalnej. Moment wy³¹czenia regulator dobiera w taki sposób, eby przed zakoñczeniem okresu pracy nominalnej nie nast¹pi³ znaczny spadek poni ej temperatury zadanej w pomieszczeniu. W czasie fazy wstêpnego ogrzewania i wczeœniejszego wy³¹czenia instalacji c.o. na wyœwietlaczu pulsuje symbol lub. Poza okresem pracy nominalnej regulacja odbywa siê wed³ug nocnej wartoœci zadanej (obni onej temperatury w pomieszczeniu). Gdy nast¹pi spadek poni ej nocnej wartoœci zadanej, obieg c.o. zaczyna pracowaæ z maksymaln¹ temperatur¹ wody zasilaj¹cej do momentu, a temperatura w pomieszczeniu przekroczy zadan¹ wartoœæ o 1 C. Wskazówka: Promieniowanie s³oneczne mo e spowodowaæ wzrost temperatury w pomieszczeniu, a tym samym przedwczesne wy³¹czenie instalacji c.o. W trakcie krótkiej przerwy miêdzy okresami pracy nominalnej spadek temperatury w pomieszczeniu mo e prowadziæ do za³¹czenia wstêpnego ogrzewania. Funkcje WE Konfiguracja czujnik temperatury w pomieszczeniu RS 0 CO1 -> F01-1, wariant: 1 ogrzewanie wstêpne uzale nione od temperatury zewnêtrznej, wy³¹czanie uzale nione od temperatury w pomieszczeniu: optymalizacja min CO1 -> F02-1, wariant: 2 czas ogrzewania wstêpnego / 0 do 360 min Außentemperatur t A 1 CO1 -> F07-1 za³¹czenie i wy³¹czenie uzale nione od temperatury w pomieszczeniu: optymalizacja 0 CO1 -> F02-1, wariant: 3 Parametry WE Prze³¹cznik obrotowy / Zakres wartoœci dzienna wartoœæ zadana 20 C 10 do 40 C nocna wartoœæ zadana 15 C 10 do 40 C 42 EB 5433 PL
43 Funkcje obiegu c.o. 5.8 Adaptacja krótkoczasowa Nastawa bloku funkcyjnego CO1 -> F03-1 powoduje, e regulator reaguje bezpoœrednio na odchylenia od temperatury zadanej w pomieszczeniu. Adaptacja krótkoczasowa pozwala unikn¹æ odchyleñ od temperatury zadanej w pomieszczeniu poprzez podwy szenie lub obni enie temperatury wody zasilaj¹cej w zakresie do 30 C. Parametr cykl okreœla przedzia³ czasowy miêdzy kolejnymi korekcjami wartoœci zadanej temperatury wody zasilaj¹cej ka dorazowo o 1 C. Wskazówka: Czynniki ch³odz¹ce takie jak przeci¹g czy otwarte okna maj¹ wp³yw na regulacjê! Mo e dojœæ do krótkotrwa³ego przegrzania pomieszczeñ, gdy czynnik ch³odz¹cy ust¹pi! Funkcje WE Konfiguracja czujnik temperatury w pomieszczeniu RS 0 CO1 -> F01-1, wariant: 1 adaptacja krótkoczasowa 0 10 min CO1 -> F03-1 cykl / 1 do 100 min EB 5433 PL 43
44 Funkcje obiegu c.w.u. 6 Funkcje obiegu c.w.u. 6.1 Przygotowanie c.w.u. w systemie zasobnikowym Rozpoczêcie ³adowania zasobnika SLP WW SS1 ZP SLP pompa ³aduj¹ca zasobnika SS1 czujnik w zasobniku 1 ZP pompa cyrkulacyjna WW ciep³a woda u ytkowa KW zimna woda KW Rys. 7 Budowa systemu zasobnikowego Regulator rozpoczyna ³adowanie zasobnika, gdy temperatura wody zmierzona przez czujnik SS1 spadnie o 0,1 C poni ej wartoœci zadanej dla c.w.u. Je eli ró nica miêdzy temperatur¹ wody zasilaj¹cej w instalacji i optymaln¹ temperatur¹ ³adowania jest wiêksza ni 5 C, przez okres czasu do 3 min regulator próbuje dostosowaæ temperaturê po stronie obiegu c.o., zanim uruchomiona zostanie pompa ³aduj¹ca zasobnika. Podczas tych faz pracy na wyœwietlaczu pulsuje symbol. Je eli obieg c.o. jest wy³¹czony, niezw³ocznie za³¹czona zostaje pompa ³aduj¹ca zasobnik. Je eli funkcja CO2 -> F08-1 (za³¹czenie pompy ³aduj¹cej zasobnik w zale noœci od temperatury wody powrotnej) jest aktywna, zawór po stronie pierwotnej zostaje otwarty bez równoczesnego uruchomienia pompy ³aduj¹cej zasobnik, która jest za³¹czana dopiero wtedy, gdy temperatura wody powrotnej po stronie pierwotnej osi¹gnie aktualn¹ temperaturê zmierzon¹ przez czujnik w zasobniku SS1. Funkcja ta umo liwia ³adowanie zasobnika przy wy³¹czonej instalacji c.o., na przyk³ad w letnim trybie pracy, nie powoduj¹c uprzedniego wych³odzenia zasobnika przez zimn¹ wodê zasilaj¹c¹. Pompa ³aduj¹ca zasobnik rozpoczyna pracê dopiero wtedy, gdy temperatura na wymienniku ciep³a osi¹gnie po ¹dan¹ wartoœæ. Je eli zdefiniowano program czasowy dla przygotowania c.w.u., w okresie pracy nominalnej obowi¹zuje nastawiona za pomoc¹ prze³¹cznika obrotowego wartoœæ zadana dla c.w.u. Jeœli w zasobniku nie zainstalowano termostatu, to poza tym okresem regulacja odbywa siê wed³ug parametru temperatura podtrzymania c.w.u. 44 EB 5433 PL
45 Funkcje obiegu c.w.u. Wskazówka: W wypadku u ycia termostatu w zasobniku zamiast parametru temperatura c.w.u. za pomoc¹ prze³¹cznika obrotowego nastawia siê temperaturê ³adowania zasobnika jako wartoœæ bezwzglêdn¹. Zakoñczenie ³adowania zasobnika Regulator koñczy ³adowanie zasobnika, gdy temperatura wody zmierzona przez czujnik SS1 osi¹gnie temperaturê T = temperatura zadana c.w.u. + histereza. Je eli instalacja c.o. jest wy³¹czona lub w instalacji wymagana jest ni sza temperatura wody zasilaj¹cej, odpowiedni zawór zostanie zamkniêty. Na wyœwietlaczu pulsuje w tym czasie symbol. Pompa ³aduj¹ca zasobnik zostanie wy³¹czona po osi¹gniêciu temperatury granicznej zakoñczenie ³adowania zasobnika, nie póÿniej jednak ni po up³ywie ok. 3 min. Zgodnie z nastaw¹ fabryczn¹ w razie spadku temperatury w zasobniku poni ej 45 C bêdzie on do³adowywany do momentu, a temperatura osi¹gnie 50 C. Temperatura ³adowania stanowi sumê temperatury c.w.u. (45 C) i podwy szenia temperatury ³adowania (10 C), co daje 55 C. Gdy zasobnik zostanie na³adowany, zawór grzewczy jest zamykany, a pompa ³aduj¹ca zasobnik pracuje do momentu, a temperatura ³adowania spadnie poni ej 53 C. Poza okresem u ytkowania ³adowanie zasobnika odbywa siê tylko wtedy, gdy temperatura spadnie poni ej 40 C (temperatura podtrzymania c.w.u.). adowany jest on wtedy do 45 C wod¹ o temperaturze 50 C. Funkcje WE Konfiguracja czujnik w zasobniku SS1 1 CO2 -> F01-1 Parametry WE Prze³¹cznik obrotowy / Zakres wartoœci temperatura zadana c.w.u. 45 C min. do max. temperatura c.w.u. Parametry WE Poziom parametryzacji / Zakres wartoœci minimalna temperatura c.w.u.* 40 C PA2 / 20 do max. temperatura c.w.u. maksymalna temperatura c.w.u.* 55 C PA2 / min. temperatura c.w.u. do 90 C histereza** 5 C PA2 / 0 do 30 C podwy szenie temperatury ³adowania*** 10 C PA2 / 0 do 30 C zakoñczenie ³adowania 53 C PA2 / 20 do 90 C temperatura podtrzymania c.w.u. 40 C PA2 / 20 do 90 C * parametry s³u ¹ do ograniczenia zakresu nastaw temp. c.w.u. za pomoc¹ prze³¹cznika obrotowego ** temperatura wy³¹czenia T = temperatura zadana c.w.u. + histereza *** temperatura ³adowania T = temperatura zadana c.w.u. + podwy szenie temperatury ³adowania EB 5433 PL 45
