1 Gazowe kot³y kondensacyjne Typ urz¹dzenia Cerapur ZSBR 7-8 A 3* kocio³ jednofunkcyjny GZ 50; 35; 41,5 Zestaw przezbrojeniowy na gaz p³ynny Propan * praca na innych rodzajach gazu ziemnego wymaga wy³¹cznie wyregulowania kot³a za pomoc¹ analizatora spalin. Opis kocio³ wy³¹cznie w wersji jednofunkcyjnej z wbudowanym zaworem trójdrogowym do wspó³pracy z zasobnikiem c.w.u., panel Bosch Heatronic, szyna danych CAN Bus zapewniaj¹ca wspó³pracê z automatyk¹ pogodow¹ TA 70 lub TA 300, pe³ny system kontroli awarii na urz¹dzeniu, wbudowany uk³ad pogodowy z wyœwietlaczem tekstowym z interaktywnym menu w jêzyku polskim, mo liwoœæ rozbudowy do 11 obiegów c.o. i obs³ugi 11 zasobników c.w.u., mo liwoœæ pracy w kaskadzie do 5 kot³ów (do 140 kw), p³ynna modulacja mocy na c.o., p³ynna regulacja mocy do podgrzewu zasobnika c.w.u., wbudowana inteligentna pompa elektroniczna z mo liwoœci¹ ustawienia 11 charakterystyk pracy, wymiennik ciep³a aluminiowo-krzemowy z dodatkiem magnezu (wyd³u ona trwa³oœæ), sprawnoœæ znormalizowana: parametry ogrzewania 40/30 C - do 109% ochrona przeciwzamro eniowa (przy temp. 8 C), ochrona pompy przed prac¹ na sucho, zablokowaniem oraz automatyczny systemem odpowietrzania, autouzupe³nianie syfonu, zmniejszony pobór mocy, nale y dokupiæ listwê monta ow¹ z zaworami odcinaj¹cymi lub bez zaworów z mo liwoœci¹ dokupienia zestawów pod³¹czeniowych podtynkowych. Zastosowanie Instalacje ogrzewania grzejnikowego lub pod³ogowego niskotemperaturowego ( temperatura powrotu z c.o. powinna byæ ni sza ni 57 C) np. 70/55 czy 60/45 C. Kocio³ jednofunkcyjny mo liwoœæ pod³¹czeniu zasobnika umo liwiaj¹cego uzyskanie du ego rozbioru i komfortu u ytkowania ciep³ej wody np. kilka ³azienek, wiêksze wanny czy panele prysznicowe do masa u. Cerapur umo liwia bezpoœrednie pod³¹czenie ogrzewania pod³ogowego. Dane techniczne ZSBR 7-8 A Zakres mocy na c.o. [kw] 40/30 C 8,6-7,5 Zakres mocy na c.o. [kw] 80/60 C 7,6-5,7 Max moc na c.w.u. 5,7 Ciœnienie dyspozycyjne wentylatora [Pa] 80 Pojemnoœæ naczynia wzbiorczego [l] 18 Max iloœæ kondensatu [l/h],3 Króciec powietrzno-spalinowy [mm] 15/80 Wymiary wys/szer/g³êb [mm] / masa [kg] 850/50/360 / Monta kot³a Gaz 13 P³yta monta owa (osprzêt dodatkowy) 101 Obudowa 103 Klapa 338 Miejsce wyprowadzenia kabla elektrycznego ze œciany Materia³y techniczne (11.006) 03/B1 - str. 1

2 P³yta monta owa - osprzêt dodatkowy Gazowe kot³y kondensacyjne 130 ±5 P³yta monta owa bez zaworów 13 p³yta monta owa 43 zasilanie obiegu c.o. R3/4" 45 gaz R3/4" 47 powrót obiegu c.o. R3/4" 114 z³¹czka R1/" do pod³¹czenia zimnej i ciep³ej wody P³yta monta owa z zaworami. Instalacja elektryczna Zdjêcie obudowy Obudowa jest zabezpieczona przed przypadkowym zdjêciem za pomoc¹ œruby. Obudowê nale y zawsze zabezpieczyæ œrub¹. Odkrêciæ œrubê zabezpieczaj¹c¹ z prawej strony. DŸwigniê przesun¹æ do ty³u. Zdj¹æ obudowê. Pod³¹czenie zasilania Przyci¹æ przepust kablowy odpowiednio do œrednicy kabla. Przeci¹gn¹æ kabel przez przepust i pod³¹czyæ zgodnie z rys. Zabezpieczyæ przewód w przepuœcie kablowym. Materia³y techniczne (11.006) 03/B1 - str.

3 Gazowe kot³y kondensacyjne Pod³¹czenie zasobnika Czujniki NTC w zasobnikach marki JUNKERS, pod³¹czane s¹ bezpoœrednio do p³yty g³ównej kot³a. Kabel z wtyczk¹ dostarczany jest w komplecie z zasobnikiem. Wy³amaæ plastikow¹ p³ytkê. W³o yæ kabel czujnika NTC temperatury zasobnika. Pod³¹czyæ wtyczkê do p³yty g³ównej. Pod³¹czenie czujnika temperatury max na c.o. TB1 W instalacjach ogrzewania pod³ogowego z bezpoœrednim pod³¹czeniem hydraulicznym do kot³a. Zadzia³anie ogranicznika powoduje wy³¹czenie ogrzewania i przygotowania c.w.u. Poni ej zestawiono zalecane i mo liwe po³¹czenia kot³ów ZSBR z zasobnikami marki Junkers Typ zasobnika ST ST SO SO SO ST ST SK SK SK SK SK SK Moc cieplna nagrzewni ,6 34,3 39, cy (kw) w zasobniku* ZSBR M** Z Z Z Z Z Z Z Z M M M M * - przy temp. zasilania c.o. 90 C i temp. wody w zasobniku 45 C. ** - przy obni aniu mocy ³adowania zasobnika do mocy wê ownicy zasobnika (wykonuje serwis) Oznaczenia: Z po³¹czenie zalecane M po³¹czenie mo liwe Dok³adniejsze dane na temat zasobników znajduj¹ siê w kartach katalogowych zasobników. 3. Regulacja ciœnieñ gazu (pierwszy rozruch kot³a) Sprawdziæ wymagane ciœnienie statyczne i dynamiczne (w trakcie pracy na mocy max) w przy³¹czu. a. dla GZ 50-0 mbar (16,0-5,0) b. dla GZ 41,5-0 mbar (17,5-3,0) c. dla GZ mbar (10,5-16,0) Uwaga W kot³ach kondensacyjnych nie reguluje siê ciœnienia max /min na palniku. Serwis Junkersa reguluje moc max i min poprzez pomiar analizatorem spalin iloœci CO w ramach pierwszego uruchomienia kot³a. W przypadku monta u kot³a na gazie p³ynnym - przezbrojenie dokonywane jest przez Autoryzowany Serwis Junkers (niezbêdny jest analizator spalin) - do czasu przezbrojenia kocio³ nie powinien pracowaæ. Króciec pomiaru ciœnienia gazu w instalacji Materia³y techniczne (11.006) 03/B1 - str. 3

4 Gazowe kot³y kondensacyjne Pod³¹czenie automatyki pogodowej (1x c.o. + c.w.u.) Kocio³ posiada wbudowany modu³ tekstowy automatyki pogodowej steruj¹cej jednym obiegiem c.o. bez zaworu mieszaj¹cego oraz obiegiem ciep³ej wody. Obs³uga modu³u patrz opracowanie 09/A1. Pod³¹czanie czujnika temperatury zewnêtrznej Czujnik temperatury zewnêtrznej wchodzi w zakres dostawy kot³a i jest do³¹czany w tym samym opakowaniu. Stosowaæ nastêpuj¹ce przekroje przewodów: do 0 m: 0,75-1,5 mm do 30 m: 1,0-1,5 mm ponad 30 m: 1,5 mm. Pod³¹czyæ czujnik temperatury zewnêtrznej. Pod³¹czanie uk³adu zdalnego sterowania TW (opcja - wyposa enie dodatkowe) Uk³ad zdalnego sterowania pod³¹czyæ do zacisku 3 i 4 przy pomocy przewodu 1,5 mm AF czujnik temperatury zewnêtrznej TW modu³ zdalnego sterowania z pomiarem temperatury wewnêtrznej Pod³¹czenie automatyki pogodowej (x c.o. (grzejniki i pod³ogowe) + c.w.u.) TA 70 sterowanie: obiegiem c.o. obiegiem z zaworem mieszaj¹cym zasobnikiem (sterowanie czasowe i czasowo temperaturowe) Monta modu³u BM1 temp. zasilania C F UHK GHK E temp. zewnêtrzna C E - punkt koñcowy F - punkt pocz¹tkowy UHK - obieg c.o. bez mieszacza GHK - obieg c.o. z mieszaczem Materia³y techniczne (11.006) 03/B1 - str. 4

5 Gazowe kot³y kondensacyjne P M MF AF B BM1 HMM M1 10 MF1 10 P1 10 Czujnik temperatury otoczenia Czujnik mechaniczny Modu³ magistrali danych Modu³ zaworu mieszaj¹cego Si³ownik zaworu mieszaj¹cego Czujnik temperatury zasilania obwodu grzejnego z mieszaniem Pompa obiegowa obwodu grzejnego 1) W przypadku, gdy ka demu obwodowi grzejnemu przyporz¹dkowany zosta³ oddzielny uk³ad TF 0, regulator TA 70 mo na zamontowaæ obok Ÿród³a ciep³a Materia³y techniczne (11.006) 03/B1 - str. 5

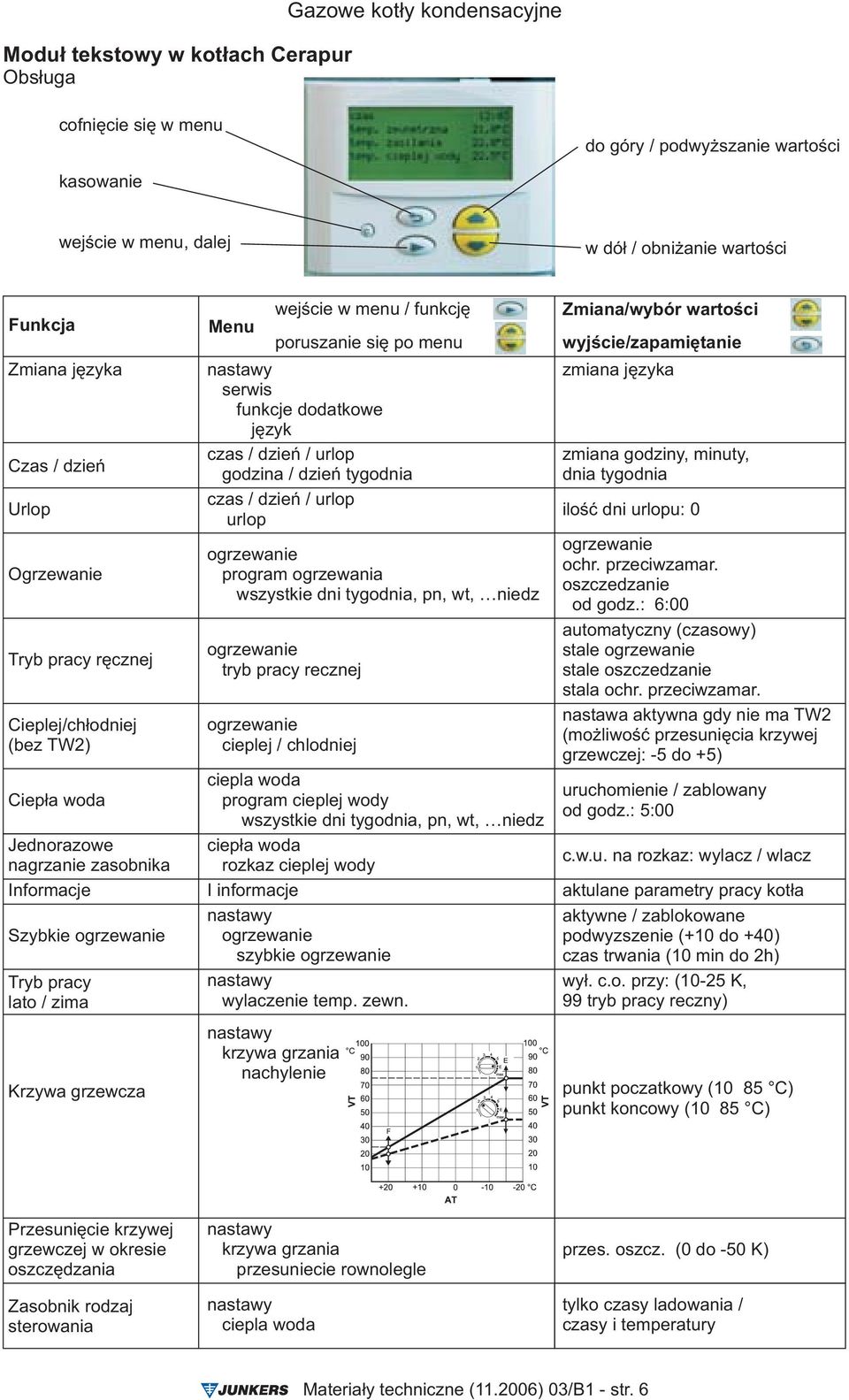

6 Modu³ tekstowy w kot³ach Cerapur Obs³uga Gazowe kot³y kondensacyjne cofniêcie siê w menu do góry / podwy szanie wartoœci kasowanie wejœcie w menu, dalej w dó³ / obni anie wartoœci Funkcja Zmiana jêzyka Czas / dzieñ Urlop Ogrzewanie Tryb pracy rêcznej Cieplej/ch³odniej (bez TW) Ciep³a woda Jednorazowe nagrzanie zasobnika Informacje Szybkie Tryb pracy lato / zima Krzywa grzewcza wejœcie w menu / funkcjê Menu poruszanie siê po menu serwis funkcje dodatkowe jêzyk czas / dzieñ / urlop godzina / dzieñ tygodnia czas / dzieñ / urlop urlop program ogrzewania wszystkie dni tygodnia, pn, wt, niedz tryb pracy recznej cieplej / chlodniej ciepla woda program cieplej wody wszystkie dni tygodnia, pn, wt, niedz ciep³a woda rozkaz cieplej wody I informacje szybkie wylaczenie temp. zewn. krzywa grzania nachylenie Zmiana/wybór wartoœci wyjœcie/zapamiêtanie zmiana jêzyka zmiana godziny, minuty, dnia tygodnia iloœæ dni urlopu: 0 ochr. przeciwzamar. oszczedzanie od godz.: 6:00 automatyczny (czasowy) stale stale oszczedzanie stala ochr. przeciwzamar. nastawa aktywna gdy nie ma TW (mo liwoœæ przesuniêcia krzywej grzewczej: -5 do +5) uruchomienie / zablowany od godz.: 5:00 c.w.u. na rozkaz: wylacz / wlacz aktulane parametry pracy kot³a aktywne / zablokowane podwyzszenie (+10 do +40) czas trwania (10 min do h) wy³. c.o. przy: (10-5 K, 99 tryb pracy reczny) punkt poczatkowy (10 85 C) punkt koncowy (10 85 C) Przesuniêcie krzywej grzewczej w okresie oszczêdzania Zasobnik rodzaj sterowania krzywa grzania przesuniecie rownolegle ciepla woda przes. oszcz. (0 do -50 K) tylko czasy ladowania / czasy i temperatury Materia³y techniczne (11.006) 03/B1 - str. 6
