SolarComp 911 STEROWNIK KOLEKTORA S ONECZNEGO. do wersji regulatora u2.x, wydanie 1

Wielkość: px
Rozpocząć pokaz od strony:

Download "SolarComp 911 STEROWNIK KOLEKTORA S ONECZNEGO. do wersji regulatora u2.x, wydanie 1"

Transkrypt

1 SolarComp 911 STEROWNIK KOLEKTORA S ONECZNEGO do wersji regulatora u2.x, wydanie 1 Pb COMPIT ul. Wielkoborska 77a, Czêstochowa, tel./fax Str. 1

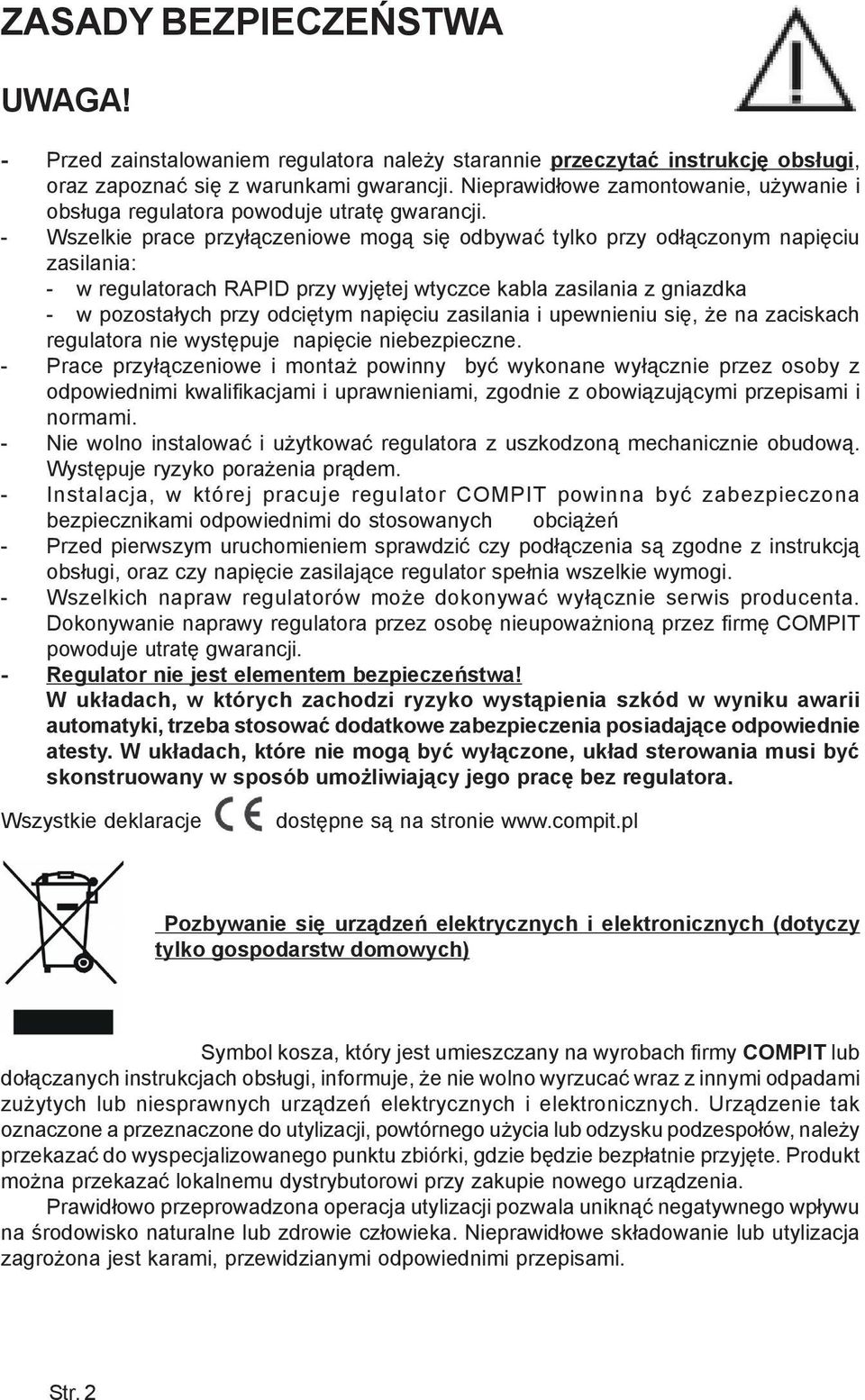

2 ZASADY BEZPIECZEÑSTWA UWAGA! - Przed zainstalowaniem regulatora nale y starannie przeczytaæ instrukcjê obs³ugi, oraz zapoznaæ siê z warunkami gwarancji. Nieprawid³owe zamontowanie, u ywanie i obs³uga regulatora powoduje utratê gwarancji. - Wszelkie prace przy³¹czeniowe mog¹ siê odbywaæ tylko przy od³¹czonym napiêciu zasilania: - w regulatorach RAPID przy wyjêtej wtyczce kabla zasilania z gniazdka - w pozosta³ych przy odciêtym napiêciu zasilania i upewnieniu siê, e na zaciskach regulatora nie wystêpuje napiêcie niebezpieczne. - Prace przy³¹czeniowe i monta powinny byæ wykonane wy³¹cznie przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowi¹zuj¹cymi przepisami i normami. - Nie wolno instalowaæ i u ytkowaæ regulatora z uszkodzon¹ mechanicznie obudow¹. Wystêpuje ryzyko pora enia pr¹dem. - Instalacja, w której pracuje regulator COMPIT powinna byæ zabezpieczona bezpiecznikami odpowiednimi do stosowanych obci¹ eñ - Przed pierwszym uruchomieniem sprawdziæ czy pod³¹czenia s¹ zgodne z instrukcj¹ obs³ugi, oraz czy napiêcie zasilaj¹ce regulator spe³nia wszelkie wymogi. - Wszelkich napraw regulatorów mo e dokonywaæ wy³¹cznie serwis producenta. Dokonywanie naprawy regulatora przez osobê nieupowa nion¹ przez firmê COMPIT powoduje utratê gwarancji. - Regulator nie jest elementem bezpieczeñstwa! W uk³adach, w których zachodzi ryzyko wyst¹pienia szkód w wyniku awarii automatyki, trzeba stosowaæ dodatkowe zabezpieczenia posiadaj¹ce odpowiednie atesty. W uk³adach, które nie mog¹ byæ wy³¹czone, uk³ad sterowania musi byæ skonstruowany w sposób umo liwiaj¹cy jego pracê bez regulatora. Wszystkie deklaracje dostêpne s¹ na stronie Pozbywanie siê urz¹dzeñ elektrycznych i elektronicznych (dotyczy tylko gospodarstw domowych) Symbol kosza, który jest umieszczany na wyrobach firmy COMPIT lub do³¹czanych instrukcjach obs³ugi, informuje, e nie wolno wyrzucaæ wraz z innymi odpadami zu ytych lub niesprawnych urz¹dzeñ elektrycznych i elektronicznych. Urz¹dzenie tak oznaczone a przeznaczone do utylizacji, powtórnego u ycia lub odzysku podzespo³ów, nale y przekazaæ do wyspecjalizowanego punktu zbiórki, gdzie bêdzie bezp³atnie przyjête. Produkt mo na przekazaæ lokalnemu dystrybutorowi przy zakupie nowego urz¹dzenia. Prawid³owo przeprowadzona operacja utylizacji pozwala unikn¹æ negatywnego wp³ywu na œrodowisko naturalne lub zdrowie cz³owieka. Nieprawid³owe sk³adowanie lub utylizacja zagro ona jest karami, przewidzianymi odpowiednimi przepisami. Str. 2

3 1. WSTÊP SolarComp 911 jest zaawansowanym regulatorem do sterowania prac¹ uk³adu solarnego. Podstawowe cechy regulatora: 1. Sterowanie pomp¹ w sposób p³ynny - regulator steruje p³ynnie pomp¹ ³aduj¹c¹ zasobnik, co pozwala na ekonomiczne wykorzystanie energii solarnej (energia mo e byæ odzyskiwana z kolektora s³onecznego nawet przy niesprzyjaj¹cych warunkach pogodowych). 2. Funkcje zabezpieczaj¹ce - regulator jest wyposa ony w algorytmy chroni¹ce kolektor i zasobnik. Daje to mo liwoœæ zabezpieczenia uk³adu przed przegrzaniem kolektora (a co za tym idzie zatrzymania ³adowania zasobnika) lub przegrzaniem zasobnika. 3. Zrzut ciep³a poprzez kolektor regulator mo na prze³¹czyæ w specjalny TRYB URLOPOWY pozwalaj¹cy pozbyæ siê nadmiaru ciep³a z zasobnika jeœli ciep³a woda nie bêdzie wykorzystywana. 4. Specjalizowany wyœwietlacz graficzny - zastosowanie wyœwietlacza specjalizowanego w znaczny sposób u³atwia obs³ugê regulatora. Pozwala w prosty sposób ustaliæ, który schemat pracy jest realizowany oraz jakie s¹ parametry uk³adu. 5. Sterowanie rozbudowanymi uk³adami - dziêki dodatkowym wyjœciom regulator T-Sol mo e sterowaæ rozbudowanymi uk³adami. Schemat pracy realizowany przez regulator jest wybierany przez u ytkownika. Regulator obs³uguje nastêpuj¹ce schematy: T1 P1 T2 Schemat 1 - ³adowanie zasobnika z kolektora s³onecznego. W tym schemacie regulator pracuje z jednym czujnikiem zasobnika. T1 T3 P1 T2 Schemat 2 - ³adowanie zasobnika z kolektora s³onecznego. W tym schemacie regulator pracuje z dwoma czujnikami zasobnika. Str. 3

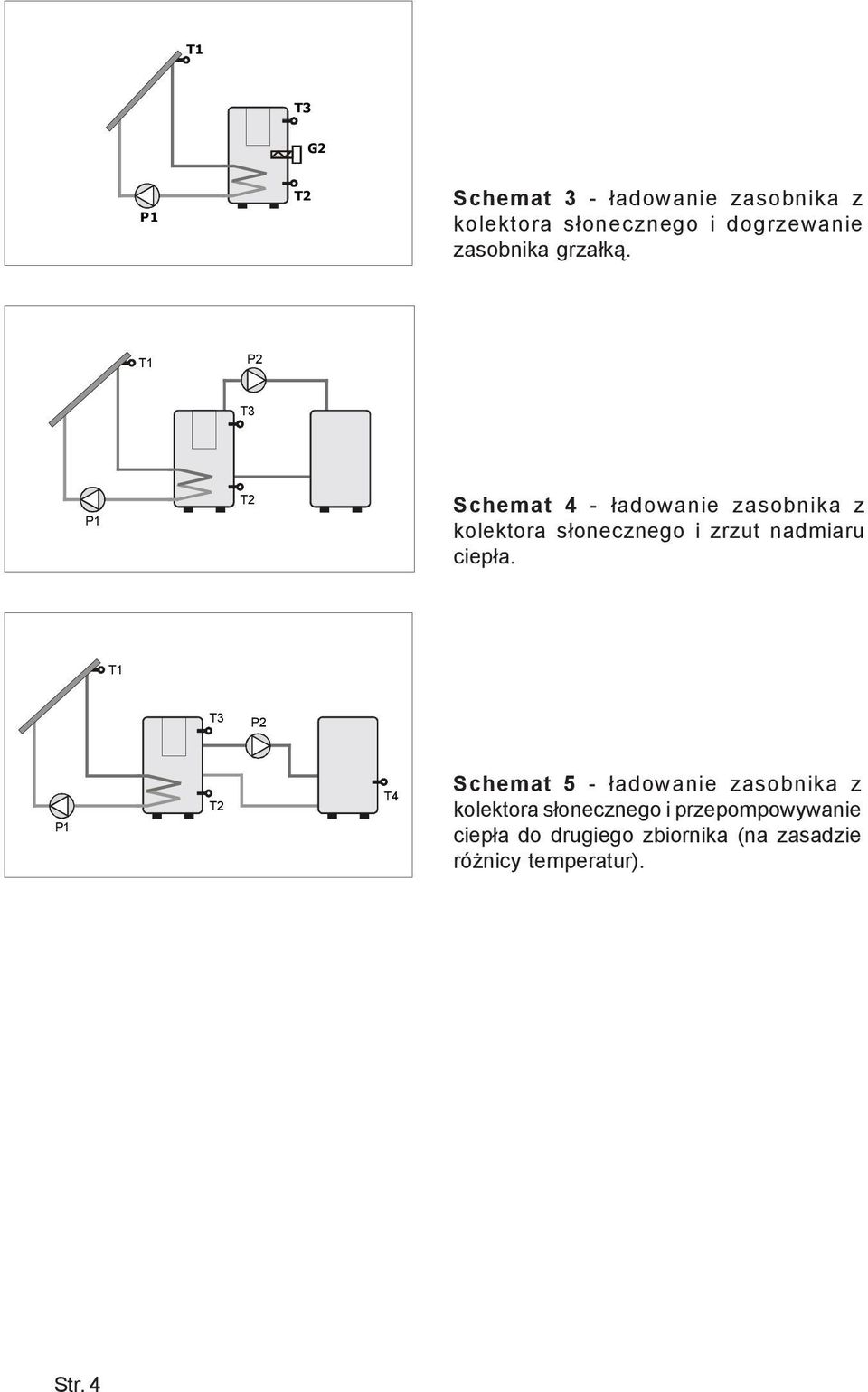

4 T1 T3 G2 P1 T2 Schemat 3 - ³adowanie zasobnika z kolektora s³onecznego i dogrzewanie zasobnika grza³k¹. T1 P2 T3 P1 T2 Schemat 4 - ³adowanie zasobnika z kolektora s³onecznego i zrzut nadmiaru ciep³a. T1 T3 P2 P1 T2 T4 Schemat 5 - ³adowanie zasobnika z kolektora s³onecznego i przepompowywanie ciep³a do drugiego zbiornika (na zasadzie ró nicy temperatur). Str. 4

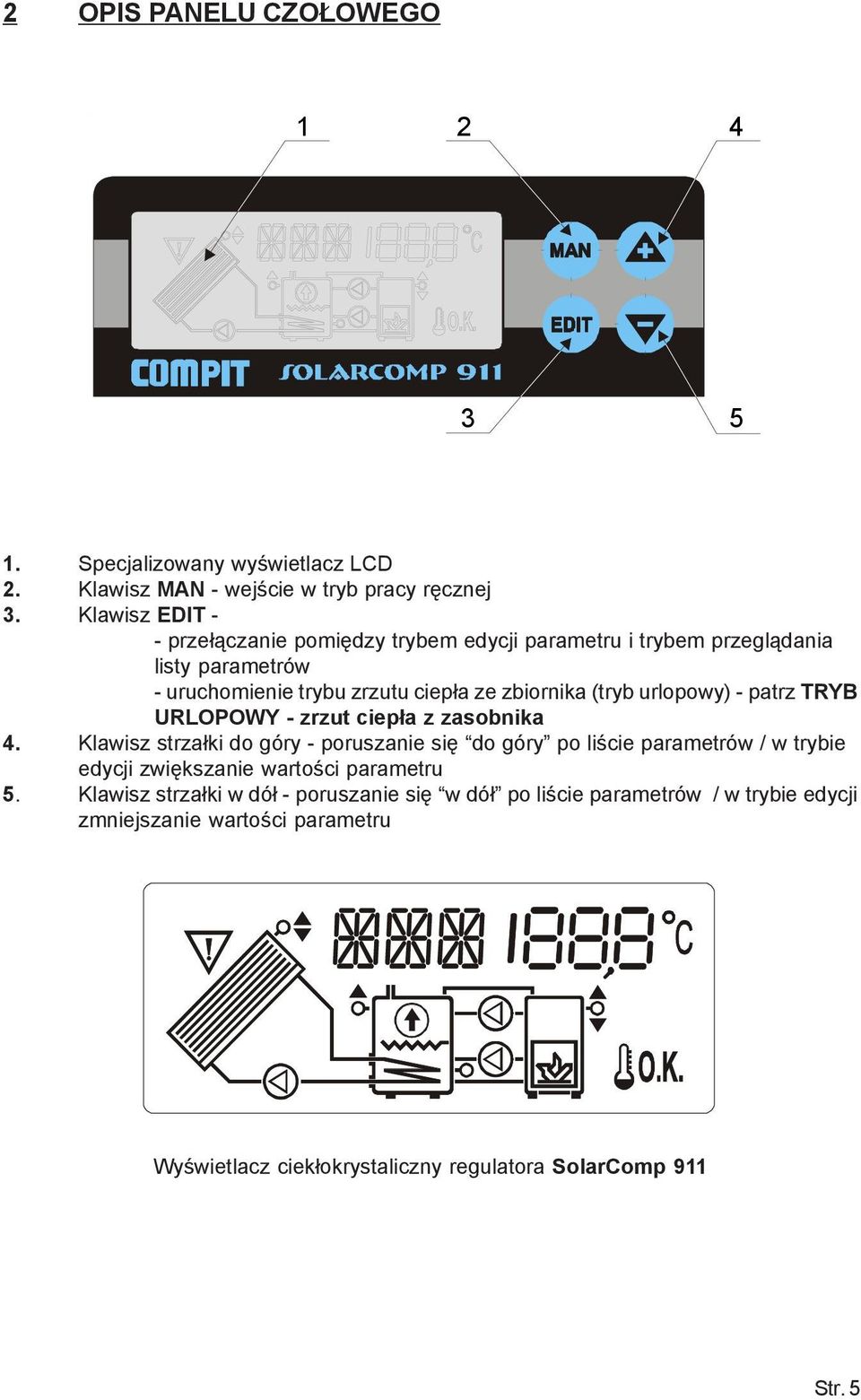

5 2 OPIS PANELU CZO OWEGO Specjalizowany wyœwietlacz LCD 2. Klawisz MAN - wejœcie w tryb pracy rêcznej 3. Klawisz EDIT - - prze³¹czanie pomiêdzy trybem edycji parametru i trybem przegl¹dania listy parametrów - uruchomienie trybu zrzutu ciep³a ze zbiornika (tryb urlopowy) - patrz TRYB URLOPOWY - zrzut ciep³a z zasobnika 4. Klawisz strza³ki do góry - poruszanie siê do góry po liœcie parametrów / w trybie edycji zwiêkszanie wartoœci parametru 5. Klawisz strza³ki w dó³ - poruszanie siê w dó³ po liœcie parametrów / w trybie edycji zmniejszanie wartoœci parametru Wyœwietlacz ciek³okrystaliczny regulatora SolarComp 911 Str. 5

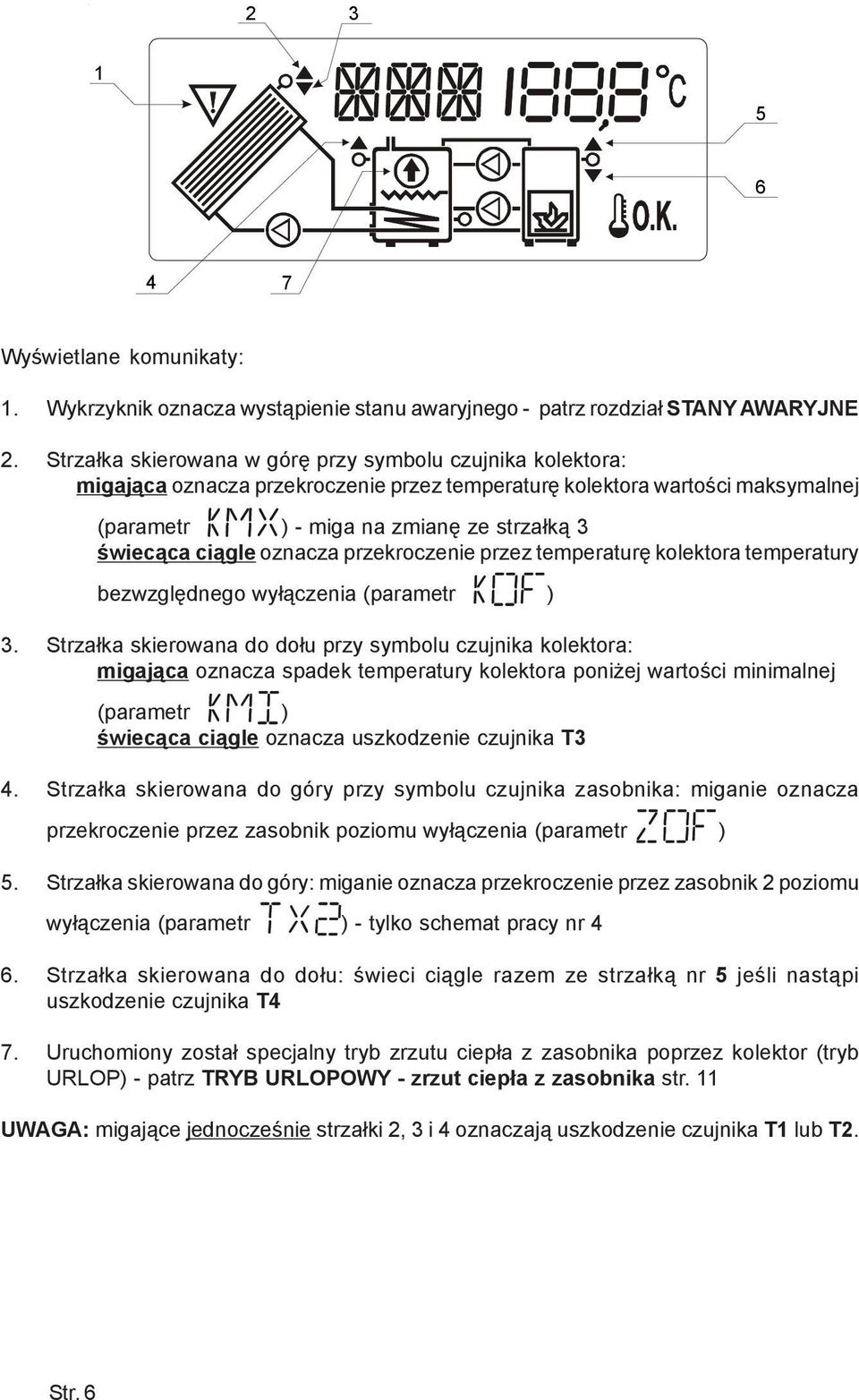

6 Wyœwietlane komunikaty: 1. Wykrzyknik oznacza wyst¹pienie stanu awaryjnego - patrz rozdzia³ STANY AWARYJNE 2. Strza³ka skierowana w górê przy symbolu czujnika kolektora: migaj¹ca oznacza przekroczenie przez temperaturê kolektora wartoœci maksymalnej (parametr ) - miga na zmianê ze strza³k¹ 3 œwiec¹ca ci¹gle oznacza przekroczenie przez temperaturê kolektora temperatury bezwzglêdnego wy³¹czenia (parametr ) 3. Strza³ka skierowana do do³u przy symbolu czujnika kolektora: migaj¹ca oznacza spadek temperatury kolektora poni ej wartoœci minimalnej (parametr ) œwiec¹ca ci¹gle oznacza uszkodzenie czujnika T3 4. Strza³ka skierowana do góry przy symbolu czujnika zasobnika: miganie oznacza przekroczenie przez zasobnik poziomu wy³¹czenia (parametr ) 5. Strza³ka skierowana do góry: miganie oznacza przekroczenie przez zasobnik 2 poziomu wy³¹czenia (parametr ) - tylko schemat pracy nr 4 6. Strza³ka skierowana do do³u: œwieci ci¹gle razem ze strza³k¹ nr 5 jeœli nast¹pi uszkodzenie czujnika T4 7. Uruchomiony zosta³ specjalny tryb zrzutu ciep³a z zasobnika poprzez kolektor (tryb URLOP) - patrz TRYB URLOPOWY - zrzut ciep³a z zasobnika str. 11 UWAGA: migaj¹ce jednoczeœnie strza³ki 2, 3 i 4 oznaczaj¹ uszkodzenie czujnika T1 lub T2. Str. 6

7 3 PODSTAWOWA OBS UGA REGULATORA 3.1 ODCZYTY PODSTAWOWE Po uruchomieniu regulatora na wyœwietlaczu mo na odczytaæ aktualny schemat pracy oraz zmierzon¹ temperaturê kolektora. Klawiszami ze strza³kami mo emy przegl¹daæ odczytane temperatury oraz parametry pracy regulatora. Lista odczytywanych temperatur jest nastêpuj¹ca: - odczyt temperatury kolektora T1, miga symbol czujnika przy kolektorze - odczyt temperatury dolnej zasobnika T2, miga odpowiedni symbol czujnika w zasobniku - odczyt temperatury górnej zasobnika T3, miga odpowiedni symbol czujnika w zasobniku. Jeœli regulator pracuje w schemacie nr 1 i nie ma górnego czujnika zasobnika, to zamiast wartoœci temperatury wyœwietlane s¹ 3 poziome kreski ( --- ) - odczyt ró nicy temperatur T1 - T2 (pomiêdzy kolektorem a do³em zbiornika) - odczyt temperatury T4 (drugiego zasobnika). Widoczny tylko przy pracy w schemacie nr 4 - odczyt ró nicy temperatur T3 - T4 (pomiêdzy gór¹ zbiornika podstawowego a zbiornikiem, do którego jest przepompowywane ciep³o) Widoczny tylko przy pracy w schemacie nr 4 - czas pracy pompy ³aduj¹cej zasobnik - wersja oprogramowania Wyœwietlane symbole: Err - b³¹d odczytu temperatury wyst¹pi³ stan awaryjny - patrz rozdzia³ STANY AWARYJNE str. 12 wszystkie odczyty temperatur i parametry pracy s¹ w normie aktywny tryb urlopowy - patrz TRYB URLOPOWY - zrzut ciep³a z zasobnika str. 11 Str. 7

8 3.2 NASTAWY PODSTAWOWE Aby zmieniæ parametry pracy regulatora nale y: 1. Klawiszami strza³ek góra/dó³ przejœæ do kodu - pojawi siê napis KOD na wyœwietlaczu 2. Nacisn¹æ klawisz? - napis KOD bêdzie miga³ 3. Klawiszami góra/dó³ ustawiæ wartoœæ Nacisn¹æ klawisz? - napis KOD przestanie migaæ 5. Klawiszami strza³ek góra/dó³ przejœæ do parametru, który chcemy zmieniæ 6. Nacisn¹æ klawisz? - nazwa przestawianego parametru zacznie migaæ 7. Klawiszami góra/dó³ ustawiæ ¹dan¹ wartoœæ Liczba i rodzaj parametrów dostêpnych dla u ytkownika zale y od wybranego schematu pracy. 3.3 SCHEMATY PRACY SCHEMAT PRACY nr 1 - ³adowanie zasobnika z kolektora s³onecznego. W tym schemacie regulator pracuje z jednym czujnikiem zasobnika. T1 P1 T2 Schemat wyœwietlany przez regulator przy pracy ze schematem 1. Jeœli ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru to regulator za³¹cza pompê ³aduj¹c¹ zasobnik (œwieci symbol pompy) z maksymalnymi obrotami. Jeœli ró nica temperatur spadnie poni ej tego parametru, to regulator zacznie zmniejszaæ obroty pompy. Jeœli pomimo obni onych obrotów ró nica T1-T2 spadnie poni ej parametru to pompa zostaje wy³¹czona. Mo e siê za³¹czyæ ponownie dopiero gdy ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru. adowanie zasobnika koñczy siê, jeœli temperatura T2 w zasobniku przekroczy wartoœæ parametru - nawet jeœli ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) jest na tyle du a, aby pompa dalej pracowa³a. Str. 8 Parametry regulatora Temperatura zadana zasobnika CWU. Jeœli temperatura zasobnika (T2 lub T3) przekroczy t¹ wartoœæ to ³adowanie koñczy siê. Ró nica T1-T2, po przekroczeniu której za³¹czy siê pompa ³aduj¹ca zasobnik. Jeœli ró nica T1-T2 spadnie poni ej tej wartoœci to wy³¹czy siê pompa ³aduj¹ca zasobnik. Zezwolenie na pracê alarmu dÿwiêkowego. 0 - sygna³ akustyczny wy³¹czony, 1 - za³¹czony.

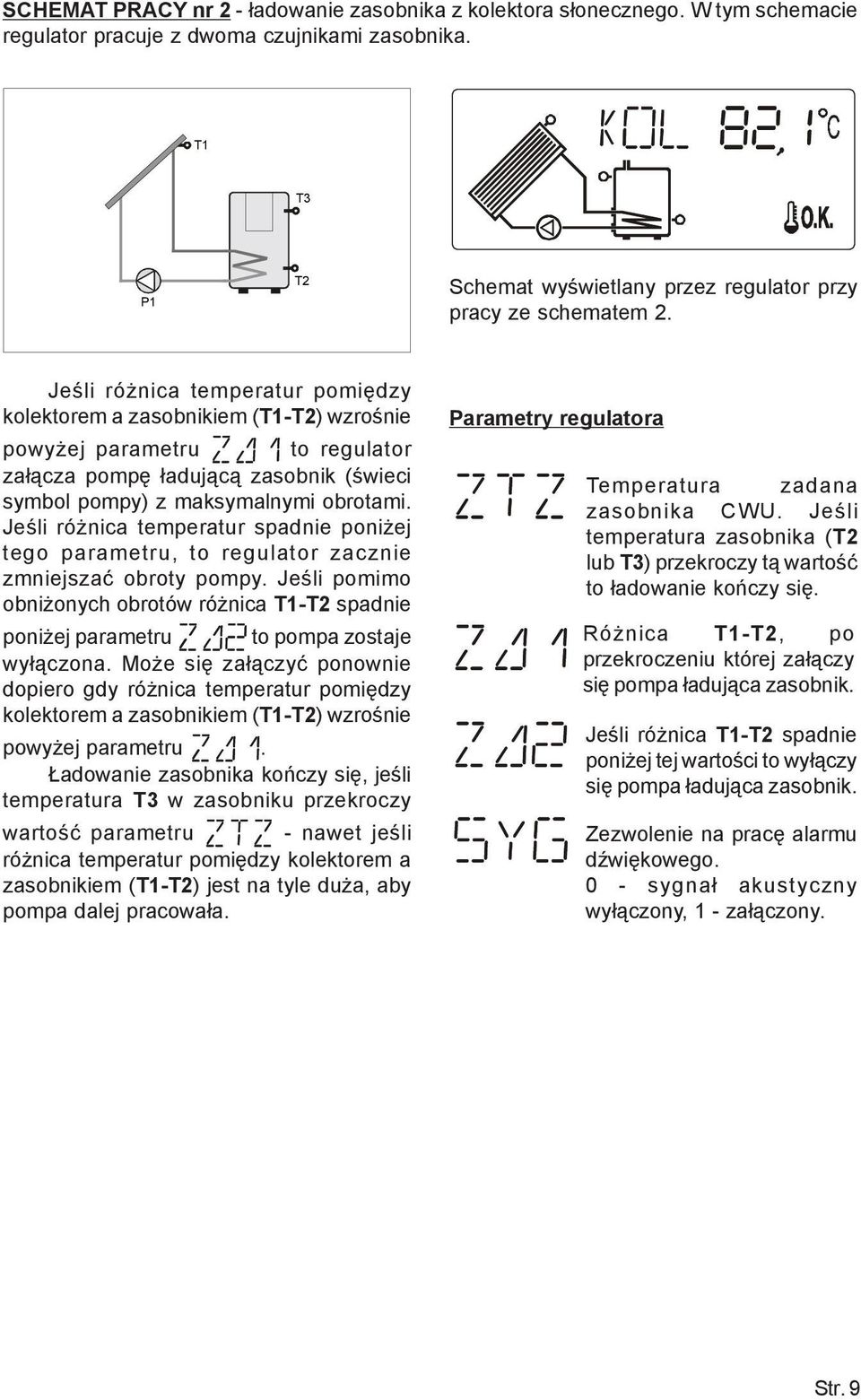

9 SCHEMAT PRACY nr 2 - ³adowanie zasobnika z kolektora s³onecznego. W tym schemacie regulator pracuje z dwoma czujnikami zasobnika. T1 T3 P1 T2 Schemat wyœwietlany przez regulator przy pracy ze schematem 2. Jeœli ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru to regulator za³¹cza pompê ³aduj¹c¹ zasobnik (œwieci symbol pompy) z maksymalnymi obrotami. Jeœli ró nica temperatur spadnie poni ej tego parametru, to regulator zacznie zmniejszaæ obroty pompy. Jeœli pomimo obni onych obrotów ró nica T1-T2 spadnie poni ej parametru to pompa zostaje wy³¹czona. Mo e siê za³¹czyæ ponownie dopiero gdy ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru. adowanie zasobnika koñczy siê, jeœli temperatura T3 w zasobniku przekroczy wartoœæ parametru - nawet jeœli ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) jest na tyle du a, aby pompa dalej pracowa³a. Parametry regulatora Temperatura zadana zasobnika CWU. Jeœli temperatura zasobnika (T2 lub T3) przekroczy t¹ wartoœæ to ³adowanie koñczy siê. Ró nica T1-T2, po przekroczeniu której za³¹czy siê pompa ³aduj¹ca zasobnik. Jeœli ró nica T1-T2 spadnie poni ej tej wartoœci to wy³¹czy siê pompa ³aduj¹ca zasobnik. Zezwolenie na pracê alarmu dÿwiêkowego. 0 - sygna³ akustyczny wy³¹czony, 1 - za³¹czony. Str. 9

10 SCHEMAT PRACY nr 3 - ³adowanie zasobnika z kolektora s³onecznego i dogrzewanie zasobnika grza³k¹. T1 T3 Grza³ka P1 T2 Schemat wyœwietlany przez regulator przy pracy ze schematem 3. Jeœli ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru to regulator za³¹cza pompê ³aduj¹c¹ zasobnik (œwieci symbol pompy) z maksymalnymi obrotami. Jeœli ró nica temperatur spadnie poni ej tego parametru, to regulator zacznie zmniejszaæ obroty pompy. Jeœli pomimo obni onych obrotów ró nica T1-T2 spadnie poni ej parametru to pompa zostaje wy³¹czona. Mo e siê za³¹czyæ ponownie dopiero gdy ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru. adowanie zasobnika koñczy siê, jeœli temperatura T3 w zasobniku przekroczy wartoœæ parametru - nawet jeœli ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) jest na tyle du a, aby pompa dalej pracowa³a. Dogrzewanie zasobnika - praca grza³ki: Regulator umo liwia uruchomienie dodatkowego Ÿród³a ciep³a (grza³ki) do podgrzania CWU. Grza³ka (lub inne Ÿród³o ciep³a) jest za³¹czana, jeœli temperatura T3 spadnie poni ej wartoœci - 1 C, wy³¹cza sie, jeœli T3 przekroczy wartoœæ + 1 C. Ta funkcja zapewnia minimaln¹ u yteczn¹ temperaturê CWU, bez wzglêdu na iloœæ energii dostarczanej przez uk³ad solarny. UWAGA: Jeœli zostanie w tym schemacie w³¹czony TRYB URLOPOWY, to praca grza³ki zostanie zablokowana. Parametry regulatora Temperatura zadana zasobnika CWU. Jeœli temperatura zasobnika (T2 lub T3) przekroczy t¹ wartoœæ to ³adowanie koñczy siê. Ró nica T1-T2, po przekroczeniu której za³¹czy siê pompa ³aduj¹ca zasobnik. Jeœli ró nica T1-T2 spadnie poni ej tej wartoœci to wy³¹czy siê pompa ³aduj¹ca zasobnik. Parametr okreœlaj¹cy, do jakiej temperatury zasobnika ma byæ za³¹czona grza³ka. Zezwolenie na pracê alarmu dÿwiêkowego. 0 - sygna³ akustyczny wy³¹czony, 1 - za³¹czony. Str. 10

11 SCHEMAT PRACY nr 4 - ³adowanie zasobnika z kolektora s³onecznego i zrzut nadmiaru ciep³a. T1 P2 T3 P1 T2 Schemat wyœwietlany przez regulator przy pracy ze schematem 4. Jeœli ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru to regulator za³¹cza pompê ³aduj¹c¹ zasobnik (œwieci symbol pompy) z maksymalnymi obrotami. Jeœli ró nica temperatur spadnie poni ej tego parametru, to regulator zacznie zmniejszaæ obroty pompy. Jeœli pomimo obni onych obrotów ró nica T1-T2 spadnie poni ej parametru to pompa zostaje wy³¹czona. Mo e siê za³¹czyæ ponownie dopiero gdy ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru. adowanie zasobnika koñczy siê, jeœli temperatura T3 w zasobniku przekroczy wartoœæ parametru - nawet jeœli ró nica temperatu pomiêdzy kolektorem a zasobnikiem (T1-T2) jest na tyle du a, aby pompa dalej pracowa³a. Zrzut ciep³a: Jeœli temperatura T3 przekroczy wartoœæ to regulator uruchamia pompê P2 aby pozbyæ siê nadmiaru ciep³a (œwieci symbol pompy). Zrzut ciep³a wy³¹cza sie, jeœli T3 spadnie poni ej wartoœci. Ta funkcja pozwala utrzymaæ temperaturê CWU na bezpiecznym poziomie. UWAGA: Jeœli zostanie w tym schemacie w³¹czony TRYB URLOPOWY, to zrzut ciep³a bêdzie dalej pracowa³ bez zmian. Parametry regulatora Temperatura zadana zasobnika CWU. Jeœli temperatura zasobnika (T2 lub T3) przekroczy t¹ wartoœæ to ³adowanie koñczy siê. Ró nica T1-T2, po przekroczeniu której za³¹czy siê pompa ³aduj¹ca zasobnik. Jeœli ró nica T1-T2 spadnie poni ej tej wartoœci to wy³¹czy siê pompa ³aduj¹ca zasobnik. Przekroczenie tej temperatury przez zasobnik (T3) powoduje uruchomienie zrzutu ciep³a. Zezwolenie na pracê alarmu dÿwiêkowego. 0 - sygna³ akustyczny wy³¹czony, 1 - za³¹czony. Str. 11

12 SCHEMAT PRACY nr 5 - ³adowanie zasobnika z kolektora s³onecznego i przepompowywanie ciep³a do drugiego zbiornika (na zasadzie ró nicy temperatur). T1 T3 P2 P1 T2 T4 Schemat wyœwietlany przez regulator przy pracy ze schematem 5. Jeœli ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru to regulator za³¹cza pompê ³aduj¹c¹ zasobnik (œwieci symbol pompy) z maksymalnymi obrotami. Jeœli ró nica temperatur spadnie poni ej tego parametru, to regulator zacznie zmniejszaæ obroty pompy. Jeœli pomimo obni onych obrotów ró nica T1-T2 spadnie poni ej parametru to pompa zostaje wy³¹czona. Mo e siê za³¹czyæ ponownie dopiero gdy ró nica temperatur pomiêdzy kolektorem a zasobnikiem (T1-T2) wzroœnie powy ej parametru. adowanie zasobnika koñczy siê, jeœli temperatura T3 w zasobniku przekroczy wartoœæ parametru - nawet jeœli ró nica temperatu pomiêdzy kolektorem a zasobnikiem (T1-T2) jest na tyle du a, aby pompa dalej pracowa³a. Przepompowywanie ciep³a do zbiornika zapasowego (bufora). Praca pompy P2: Przepompowywanie ciep³a pomp¹ P2 jest uruchamiane jeœli ró nica temperatur T3-T4 jest mniejsza od parametru i temperatura T4 zbiornika 2 jest ni sza od parametru. Wy³¹czenie pompy P2 nastêpuje po spadku ró nicy temperatur poni ej poziomu ustawionego w parametrze lub gdy temperatura zasobnika dodatkowego przekroczy wartoœæ parametru. UWAGA: Jeœli zostanie w tym schemacie w³¹czony TRYB URLOPOWY, to przepompowywanie ciep³a bêdzie dalej pracowa³o bez zmian. Parametry regulatora Temperatura zadana zasobnika CWU. Jeœli temperatura zasobnika (T2 lub T3) przekroczy t¹ wartoœæ to ³adowanie koñczy siê. Ró nica T1-T2, po przekroczeniu której za³¹czy siê pompa ³aduj¹ca zasobnik. Jeœli ró nica T1-T2 spadnie poni ej tej wartoœci to wy³¹czy siê pompa ³aduj¹ca zasobnik. Przekroczenie tej temperatury przez zasobnik (T3) powoduje uruchomienie zrzutu ciep³a. Ró nica T3-T4, po przekroczeniu której za³¹czy siê pompa P2. Jeœli ró nica T3-T4 spadnie poni ej tej wartoœci to wy³¹czy siê pompa P2. Zezwolenie na pracê alarmu dÿwiêkowego. 0 - sygna³ akustyczny wy³¹czony, 1 - za³¹czony. Str. 12

13 3.4 PRACA RÊCZNA Aby uruchomiæ pracê rêczn¹ nale y ustawiæ kod na 105 a nastêpnie nacisn¹æ klawisz START. Na wyœwietlaczu pojawi siê napis MAN. Klawiszami i mo na zieniaæ prêdkoœæ obrotow¹ pompy P1. Ponowne naciœniêcie klawisza START koñczy pracê rêczn¹. 3.5 TRYB URLOPOWY - zrzut ciep³a z zasobnika Ten tryb s³u y do ch³odzenia zasobnika, jeœli nie ma rozbioru ciep³ej wody (np. dom stoi pusty) i jest on aktywowany przez u ytkownika. Pozwala to unikn¹æ nadmiernego skumulowania ciep³a i zmniejsza ryzyko niebezpiecznego przegrzania instalacji. Wych³odzenie zasobnika nastêpuje w okresach, gdy nie ma s³oñca (póÿnym wieczorem i w nocy). Jeœli temperatura na kolektorze T1 spadnie poni ej temperatury zasobnika T2 o 2 C to zostaje za³¹czona pompa obiegowa P1 i w ten sposób ciep³o skumulowane w zasobniku jest wypromieniowywane poprzez kolektor. Wych³adzanie zbiornika bdzie zatrzymane jeœli jego temperatura spadnie poni ej 10 C Jeœli temperatura na kolektorze wzroœnie powy ej temperatury zasobnika to pompa P1 zostaje wy³¹czona. Jeœli TRYB URLOPOWY zostanie w³¹czony przy pracy regulatora w schemacie 2 (praca z grza³k¹) to zostanie rónie zablokowana praca grza³ki. Aby za³¹czyæ tryb urlopowy nale y przejœæ do odczytu temperatury kolektora i przez trzy sekundy przytrzymaæ klawisz EDIT. Na wyœwietlaczu wyœwietlany jest symbol: Aby wy³¹czyæ tryb urlopowy nale y przejœæ do odczytu temperatury kolektora i przez trzy sekundy przytrzymaæ klawisz EDIT i regulator powróci do normalnej pracy. 3.6 STANY AWARYJNE Jeœli wyst¹pi jakikolwiek stan awaryjne regulator wyœwietla migaj¹c¹ ikonê oraz dodatkowe symbole, pozwalaj¹ce jednoznacznie zidentyfikowaæ problem. Regulator rozpoznaje nastêpuj¹ce stany awaryjne: 1. Wych³odzenie kolektora - temperatura kolektora spad³a poni ej wartoœci minimalnej. Na wyœwietlaczu miga symbol strza³ki w dó³ przy czujniku kolektora. Pompa P1 zostaje wy³¹czona. 2. Zbyt wysoka temperatura kolektora - temperatura kolektora wzros³a powy ej wartoœci maksymalnej. Na wyœwietlaczu miga symbol strza³ki w górê przy czujniku kolektora. Pompa P1 zostaje za³¹czona aby obni yæ temperaturê na kolektorze. 3. Przegrzanie kolektora - temperatura kolektora przekroczy³a wartoœæ bezwzglêdnego wy³¹czenia. Na wyœwietlaczu migaj¹ na zmianê strza³ki dó³ i góra przy czujniku kolektora. Pompa P1 zostaje wy³¹czona. 4. Uszkodzenie czujnika T1 (kolektora) - na wyœwietlaczu migaj¹ strza³ki góra i dó³ przy czujniku kolektora (nr 2 i 3) i strza³ka przy zasobniku (nr 4). Pompa P1 zostaje wy³¹czona. Zamiast Str. 13

14 temperatury wyœwietlany jest napis Err. 5. Uszkodzenie czujnika T2 (zasobnika) - na wyœwietlaczu migaj¹ strza³ki góra i dó³ przy czujniku kolektora (nr 2 i 3) i strza³ka przy zasobniku (nr 4). Pompa P1 zostaje wy³¹czona. Zamiast temperatury wyœwietlany jest napis Err. 6. Uszkodzenie czujnika T3 (zasobnika) - tylko w schematach nr 2, 3 i 4. Na wyœwietlaczu za³¹czona zostaje strza³ka góra przy górnym czujniku zasobnika. Pompa P1 zostaje wy³¹czona, nie pracuje tak e wyjœcie P2 (grza³ka lub pompa). Zamiast temperatury wyœwietlany jest napis Err. 7. Uszkodzenie czujnika T4 (zasobnika 2) - na wyœwietlaczu za³¹czone zostaj¹ strza³ki góra i dó³ przy czujniku zasobnika drugiego. Pompa P2 zostaje wy³¹czona (przepompowywanie ciep³a). Zamiast temperatury wyœwietlany jest napis Err. 8. Przegrzanie zasobnika - temperatura zasobnika przekroczy³a wartoœæ bezwzglêdnego wy³¹czenia. Na wyœwietlaczu miga strza³ka góra przy górnym czujniku zasobnika. Pompa P1 zostaje wy³¹czona. 4 PROGRAMOWANIE PARAMETRÓW REGULATORA - OBS UGA ZAAWANSOWANA: Aby zmieniæ parametry pracy regulatora nale y: 1. Klawiszami strza³ek góra/dó³ przejœæ do kodu - pojawi siê napis KOD na wyœwietlaczu 2. Nacisn¹æ klawisz? - napis KOD bêdzie miga³ 3. Klawiszami góra/dó³ ustawiæ wartoœæ Nacisn¹æ klawisz? - napis KOD przestanie migaæ 5. Klawiszami strza³ek góra/dó³ przejœæ do parametru, który chcemy zmieniæ 6. Nacisn¹æ klawisz? - nazwa przestawianego parametru zacznie migaæ 7. Klawiszami góra/dó³ ustawiæ ¹dan¹ wartoœæ Liczba i rodzaj parametrów dostêpnych dla u ytkownika zale y od wybranego schematu pracy. Str. 14 odczyt temperatury kolektora T1, miga symbol czujnika przy kolektorze odczyt temperatury dolnej zasobnika T2, miga odpowiedni symbol czujnika w zasobniku odczyt temperatury górnej zasobnika T3, miga odpowiedni symbol czujnika w zasobniku. Jeœli regulator pracuje w schemacie nr 1 i nie ma górnego czujnika zasobnika, to zamiast wartoœci temperatury wyœwietlane s¹ 3 poziome kreski ( --- ) odczyt ró nicy temperatur T1 - T2 (pomiêdzy kolektorem a do³em zbiornika)

15 odczyt temperatury T4 (drugiego zasobnika). Widoczny tylko przy pracy w schemacie nr 4 odczyt ró nicy temperatur T3 - T4 (pomiêdzy gór¹ zbiornika podstawowego a zbiornikiem, do którego jest przepompowywane ciep³o) Widoczny tylko przy pracy w schemacie nr 4 Kod dostêpu do parametrów. Aby edytowaæ parametry u ytkownika nale y ustawiæ 99. Aby przejœæ do pracy rêcznej nale y ustawiæ kod 105. PARAMETRY PRACY REGULATORA - u ytkownika Temperatura zadana zasobnika CWU. Jeœli temperatura zasobnika (T2 lub T3) przekroczy t¹ wartoœæ to ³adowanie koñczy siê (Zakres nastaw C, krok 1 C). Ró nica T1-T2, po przekroczeniu której za³¹czy siê pompa ³aduj¹ca zasobnik (Zakres nastaw C, krok 0,2 C). Jeœli ró nica T1-T2 spadnie poni ej tej wartoœci to wy³¹czy siê pompa ³aduj¹ca zasobnik (Zakres nastaw C, krok 0,2 C). Schemat 1: nie wystêpuje Schemat 2: temperatura T3 zasobnika, poni ej której za³¹cza siê grza³ka Schemat 3: temperatura T3 zasobnika, powy ej której za³¹cza zrzut ciep³a Schemat 4: temperatura T4 zasobnika 2, powy ej której wy³¹cza siê prze³adowywanie ciep³a (Zakres nastaw C, krok 1 C) Tylko Schemat 4: Ró nica T3-T4, po przekroczeniu której za³¹czy siê pompa P2 (Zakres nastaw C, krok 0,2 C). Tylko Schemat 4: Jeœli ró nica T3-T4 spadnie poni ej tej wartoœci to wy³¹czy siê pompa P2 (Zakres nastaw C, krok 0,2 C). Zezwolenie na pracê alarmu dÿwiêkowego. 0 - sygna³ akustyczny wy³¹czony, 1 - za³¹czony. Str. 15

16 PARAMETRY PRACY REGULATORA - Parametry serwisowe Obroty minimalne pompy P1. Parametr powinien byæ dobrany w taki sposób, aby zapewniæ stabiln¹ pracê pompy (Zakres nastaw %, krok 1%). Maksymalna temperatura T1, po przekroczeniu której nastêpuje bezwzglêdne za³¹czenie pompy. Funkcja ta zabezpiecza kolektor przed przegrzaniem. Ustawienie na zero blokuje t¹ funkcjê (Zakres nastaw C, krok 1 C). Ochrona kolektora ma wy szy priorytet od ochrony zasobnika. Maksymalna temperatura T1, po przekroczeniu której nastêpuje wy³¹czenie ca³ego uk³adu (Zakres nastaw C, krok 1 C). Minimalna temperatura kolektora T1. Jeœli jego temperatura spadnie poni ej tej wartoœci to nast¹pi wy³¹czenie ³adowania zasobnika (Zakres nastaw C, krok 1 C). Maksymalna temperatura zasobnika, po przekroczeniu której nastêpuje bezwzglêdne wy³¹czenie ³adowania (Zakres nastaw C, krok 1 C). Kalibracja wskazañ czujnika T1 (Zakres nastaw -9,9..9,9 C, krok 0,1 C). Kalibracja wskazañ czujnika T1 (Zakres nastaw -9,9..9,9 C, krok 0,1 C). Wybór schematu pracy regulatora. Skumulowany czas pracy pompy ³aduj¹cej zasobnik. Aby skasowaæ licznik nale y ustawiæ kod 77 i jednoczeœnie nacisn¹æ klawisze + i - Wersja oprogramowania regulatora. Str. 16

17 5 MONTA I URUCHOMIENIE REGULATORA: 5.1 MONTA MECHANICZNY REGULATORA UWAGA!: Wszystkie pod³¹czenia elektryczne musz¹ byæ wykonywane przy od³¹czonym zasilaniu przez osoby z odpowiednimi kwalifikacjami i uprawnieniami! 1. Regulator powiesiæ na ko³ku rozporowym (na otworze na tylnej czêœci obudowy). 2. Zdj¹æ klapkê os³onow¹ z³¹cz i przymocowaæ regulator dodatkowymi ko³kami do œciany. 3. Pod³¹czyæ czujnik temperatury kolektora do zacisków 1,2. Koñcówkê pomiarow¹ umieœciæ w miejscu pomiaru temperatury w kolektorze. 4. Pod³¹czyæ czujniki zasobników do odpowiednich zacisków wed³ug schematu. Koñcówki pomiarowe umieœciæ w odpowiednich miejscach pomiaru temperatury. 5. Nale y zadbaæ o dobry kontakt cieplny pomiêdzy czujnikiem a os³on¹ czujnika. W razie potrzeby u yæ pasty przewodz¹cej ciep³o. 6. Pod³¹czyæ pompê P1 do zacisków 15,16 w/g za³¹czonego schematu. 7. Pod³¹czyæ pompê P2 lub grza³kê do zacisków 13,14 w/g za³¹czonego schematu. 8. Przewód zasilaj¹cy przy³¹czyæ do zacisków 9, Po³¹czyæ ze sob¹ przewody uziemiaj¹ce wykorzystuj¹c doln¹ listwê pod³¹czeniow¹ w regulatorze 10. Za³o yæ pokrywê regulatora Rys. Widok pogl¹dowy regulatora SolarComp 911 Str. 17

18 5.2 POD CZENIA ELEKTRYCZNE UWAGA!: Wszystkie pod³¹czenia elektryczne musz¹ byæ wykonywane przy od³¹czonym zasilaniu przez osoby z odpowiednimi kwalifikacjami i uprawnieniami! Rys. Schemat pod³¹czenia elementów wykonawczych do regulatora P V ~ T1 - kolektor T2 zasobnik dó³ T3 zasobnik góra T4 zasobnik 2 Pompa P2 / grza³ka Pompa P1 WEJŒCIA: 1, 2 - Czujnik T1 - temperatura kolektora s³onecznego 3, 4 - Czujnik T2 - temperatura dolna w zasobniku podstawowym 5, 6 - Czujnik T3 - temperatura górna w zasobniku podstawowym 7, 8 - Czujnik T4 - temperatura zasobnika dodatkowego (w uk³adzie z przepompowywaniem ciep³a) WYJŒCIA: 9, 10 - zasilanie 230 V~ 50Hz +5/-10% 11, 12 - NC 13, 14 -wyjœcie pompy P2 lub grza³ki 15, 16 - wejœcie pompy P1 ³aduj¹cej zasobnik Str. 18

19 5.3 POD ACZENIE CZUJNIKÓW Regulator SolarComp 911 wspó³pracuje z czterema czujnikami: - czujnik T1 kolektora T1301. Do regulatora mo na go pod³¹czyæ za pomoc¹ przewodu o maksymalnej d³ugoœci 30 metrów i przekroju od 0,5 mm 2 do 1,5 mm 2. Nale y pamiêtaæ, e rezystancja pod³¹czenia wynosz¹ca 3,9 ohma powoduje b³¹d w odczycie o 1 C. - czujniki T2 i T3 zasobnika typu T1001. Do regulatora mo na je pod³¹czyæ za pomoc¹ przewodu o maksymalnej d³ugoœci 30 metrów i przekroju od 0,5 mm 2 do 1,5 mm 2. - czujnik T4 zasobnika dodatkowego typu T1001. Do regulatora mo na go pod³¹czyæ za pomoc¹ przewodu o maksymalnej d³ugoœci 30 metrów i przekroju od 0,5 mm 2 do 1,5 mm 2. Minimalna odleg³oœæ pomiêdzy przewodami czujników a równolegle biegn¹cymi przewodami sieci elektrycznej wynosi 30 cm. Mniejsza odleg³oœæ mo e powodowaæ brak stabilnoœci odczytów temperatur. Przyk³adowe wartoœci rezystancji dla ró nych temperatur dla czujnika typu T1001 i T1301: Temp. [ C] Rezystancja [Ω] Temp. [ C] Rezystancja [Ω] , , , , , , , , , , , , , ,9 Str. 19

20 WEJŒCIA - Czujnik kolektora - czujnik T1301, zakres pomiarowy -40 do 200 C, maksymalna d³ugoœæ linii spe³niaj¹ca za³o enia badañ na kompatybilnoœæ elektromagnetyczn¹: 30m. - Czujniki zasobnika podstawowego i zasobnika 2 - czujnik T1001, zakres pomiarowy od 0 do 100 C, maksymalna d³ugoœæ linii spe³niaj¹ca za³o enia badañ na kompatybilnoœæ elektromagnetyczn¹: 30m. WYJŒCIA - Pompa P1 - triak, wyjœcie napiêciowe 230 V~, obci¹ alnoœæ rezystancyjnie 0,6A/230V; obci¹ alnoœæ indukcyjnie (cos=0,8) 0,6A/230V; - Pompa P2 / grza³ka - przekaÿnik, wyjœcie napiêciowe 230 V~, obci¹ alnoœæ rezystancyjnie 2A/230V; obci¹ alnoœæ indukcyjnie (cos=0,8) 1A/230V; ZAWARTOŒÆ OPAKOWANIA: 1. Regulator SolarComp szt. 2. Czujnik T1 kolektora T szt. 3. Czujniki zasobnika T szt. 4. Ko³ki monta owe - 2 szt. 5. Komplet zaœlepek i uchwytów do kabli. 6. Instrukcja obs³ugi. 7. Karta gwarancyjna. UWAGA: Czujniki T3 oraz T4 s¹ opcjonalne i nie wchodz¹ w sk³ad zestawu. Str. 20

21 Str. 21

22 UWAGA: Parametry u ytkownika (z symbolem edytowaæ po ustawieniu kodu 99. przy nazwie) mo na Po ustawieniu kodu 199 mo na ustawiæ parametry serwisowe. KODY SERWISOWE NIE POWINNY BYÆ UDOSTÊPNIANE U YTKOWNIKOWI! Str. 22
