1 Efektywność energetyczna infrastruktury publicznej Kompleksowa termomodernizacja obiektów użyteczności publicznej w Gminie Karczew w formule partnerstwa publiczno-prywatnego z udziałem dotacji NFOŚiGW 23 maja 2013, Karczew Restricted Siemens AG 2013 All rights reserved. siemens.com/answers

formule partnerstwa publiczno-prywatnego z udziałem dotacji NFOŚiGW 23

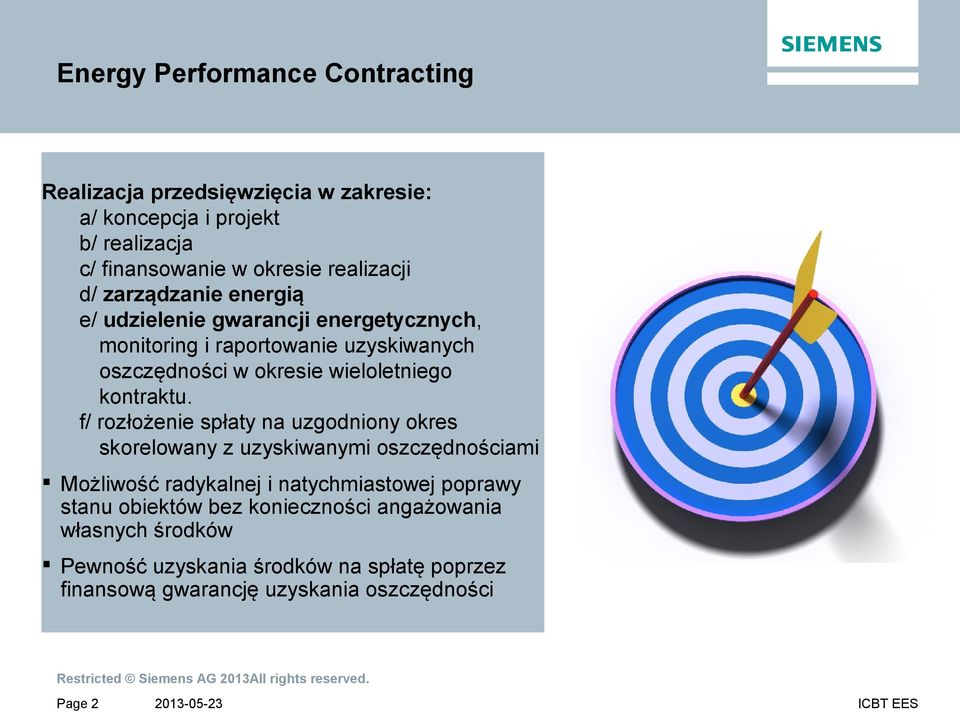

2 Energy Performance Contracting Realizacja przedsięwzięcia w zakresie: a/ koncepcja i projekt b/ realizacja c/ finansowanie w okresie realizacji d/ zarządzanie energią e/ udzielenie gwarancji energetycznych, monitoring i raportowanie uzyskiwanych oszczędności w okresie wieloletniego kontraktu. f/ rozłożenie spłaty na uzgodniony okres skorelowany z uzyskiwanymi oszczędnościami Możliwość radykalnej i natychmiastowej poprawy stanu obiektów bez konieczności angażowania własnych środków Pewność uzyskania środków na spłatę poprzez finansową gwarancję uzyskania oszczędności Page 2

3 EPC w stosunku do standardowych rozwiązań Czynniki inwestycyjne Standardowa realizacja Performance Contracting Główny cel Termomodernizacja Modernizacja energetyczna budynku Problem do rozwiązania Znalezienie środków na sfinansowanie inwestycji Realne zmniejszenie kosztów eksploatacji w całym cyklu życia budynku Znaczenie oszczędności Drugoplanowe Główny cel działań Ryzyko inwestycyjne Po stronie Zamawiającego Po stronie Wykonawcy Page 3

sfinansowanie inwestycji Realne zmniejszenie kosztów eksploatacji w całym cyklu życia budynku Znaczenie

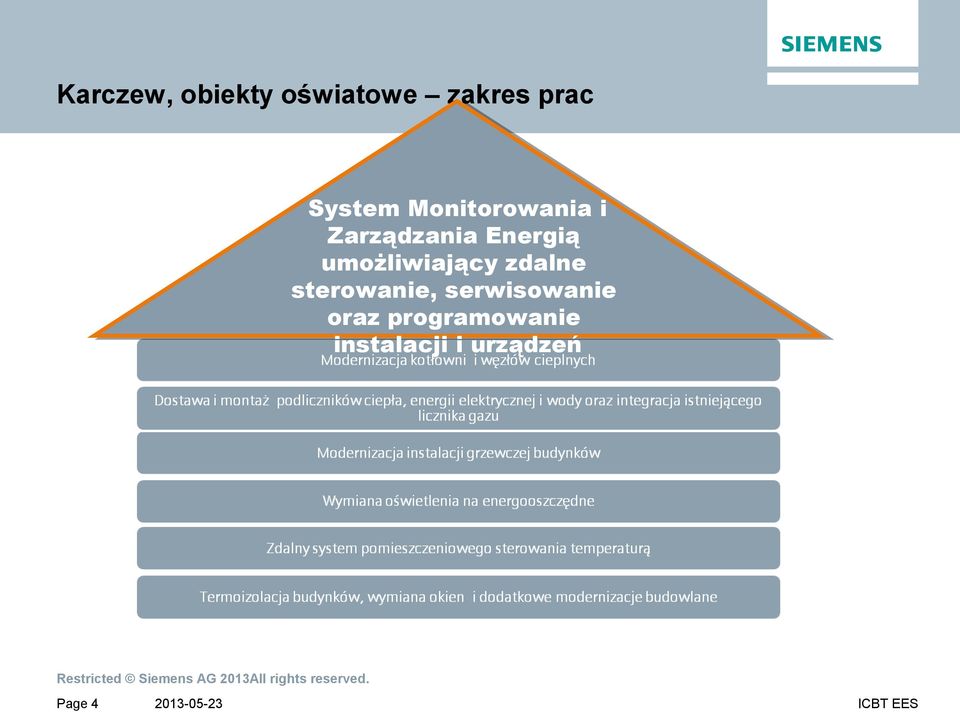

4 Karczew, obiekty oświatowe zakres prac System Monitorowania i Zarządzania Energią umożliwiający zdalne sterowanie, serwisowanie oraz programowanie instalacji i urządzeń Page 4

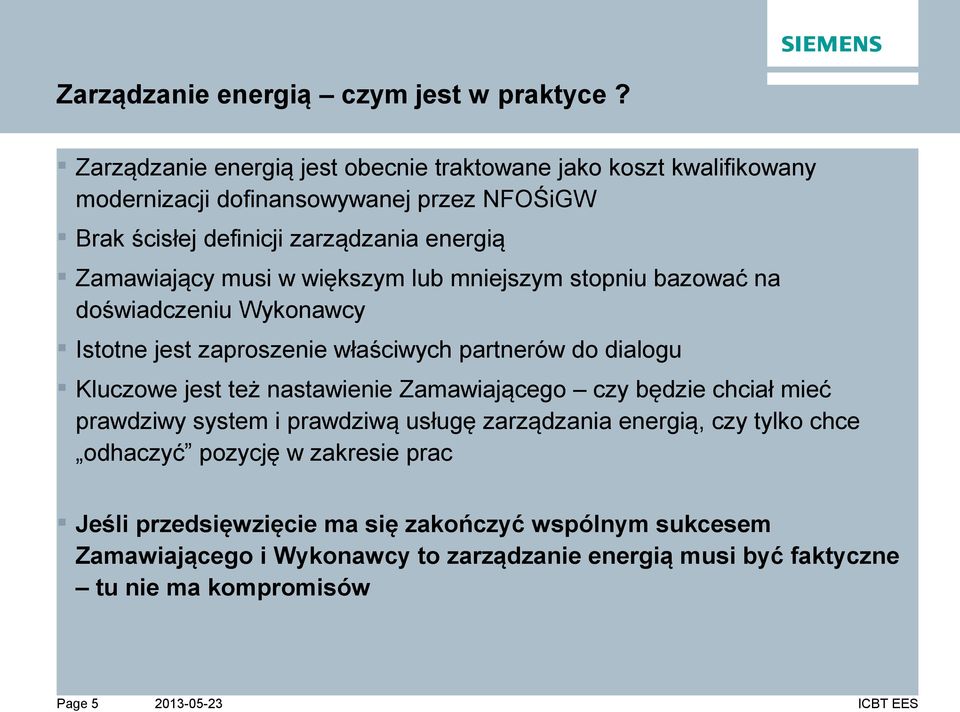

5 Zarządzanie energią czym jest w praktyce? Zarządzanie energią jest obecnie traktowane jako koszt kwalifikowany modernizacji dofinansowywanej przez NFOŚiGW Brak ścisłej definicji zarządzania energią Zamawiający musi w większym lub mniejszym stopniu bazować na doświadczeniu Wykonawcy Istotne jest zaproszenie właściwych partnerów do dialogu Kluczowe jest też nastawienie Zamawiającego czy będzie chciał mieć prawdziwy system i prawdziwą usługę zarządzania energią, czy tylko chce odhaczyć pozycję w zakresie prac Jeśli przedsięwzięcie ma się zakończyć wspólnym sukcesem Zamawiającego i Wykonawcy to zarządzanie energią musi być faktyczne tu nie ma kompromisów Page 5

Zamawiający musi w większym lub mniejszym stopniu bazować na doświadczeniu Wykonawcy Istotne jest zaproszenie właściwych partnerów do dialogu Kluczowe jest też

Zarządzania Energią Inżynier Energii login Zdalny dostęp REKOMENDACJE DECYZJE Klient

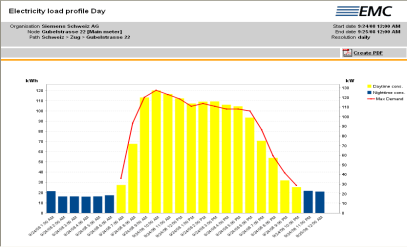

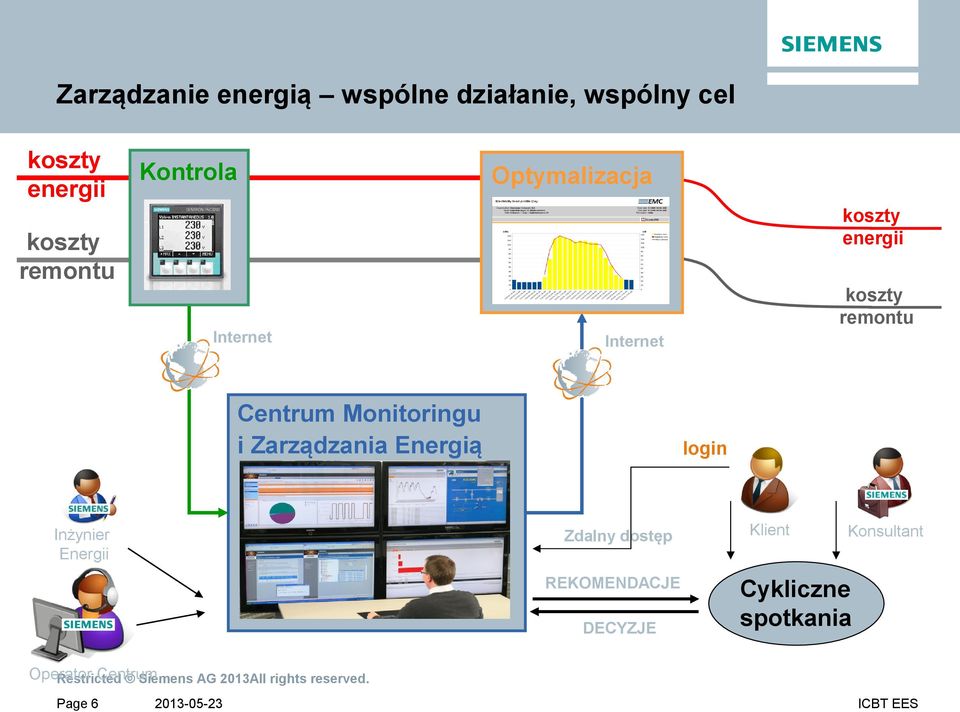

6 Zarządzanie energią wspólne działanie, wspólny cel koszty energii Kontrola Optymalizacja koszty energii koszty remontu koszty remontu Internet Internet Centrum Monitoringu i Zarządzania Energią Inżynier Energii login Zdalny dostęp REKOMENDACJE DECYZJE Klient Konsultant Cykliczne spotkania Operator Centrum Restricted Siemens AG 2013All rights reserved. Page 6

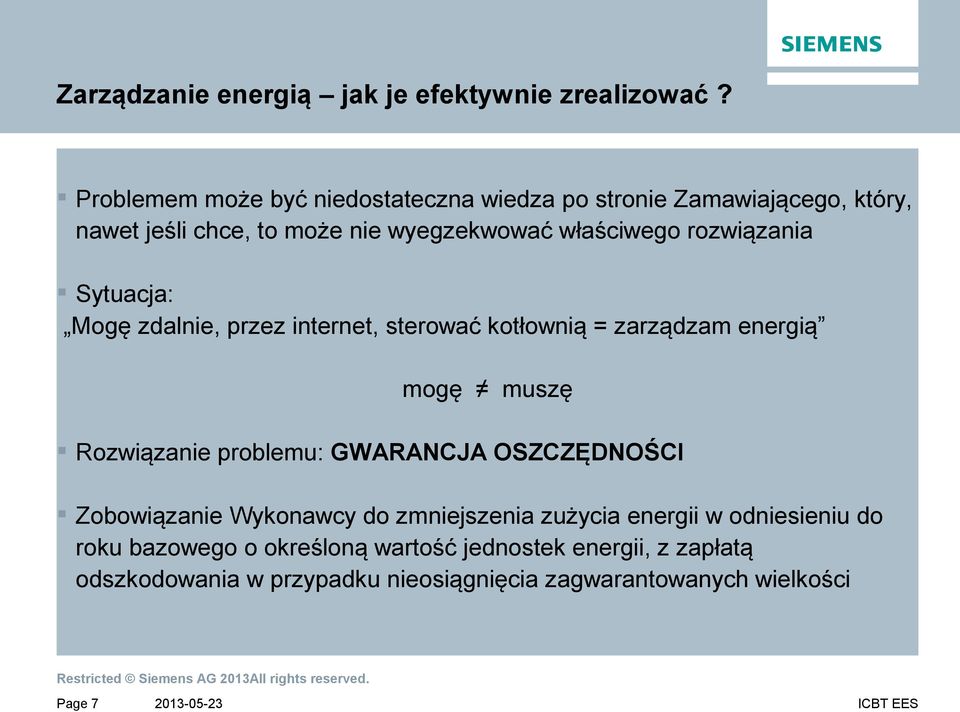

7 Zarządzanie energią jak je efektywnie zrealizować? Problemem może być niedostateczna wiedza po stronie Zamawiającego, który, nawet jeśli chce, to może nie wyegzekwować właściwego rozwiązania Sytuacja: Mogę zdalnie, przez internet, sterować kotłownią = zarządzam energią mogę muszę Rozwiązanie problemu: GWARANCJA OSZCZĘDNOŚCI Zobowiązanie Wykonawcy do zmniejszenia zużycia energii w odniesieniu do roku bazowego o określoną wartość jednostek energii, z zapłatą odszkodowania w przypadku nieosiągnięcia zagwarantowanych wielkości Page 7

rozwiązania Sytuacja: Mogę zdalnie, przez internet, sterować kotłownią = zarządzam energią mogę muszę Rozwiązanie problemu: GWARANCJA

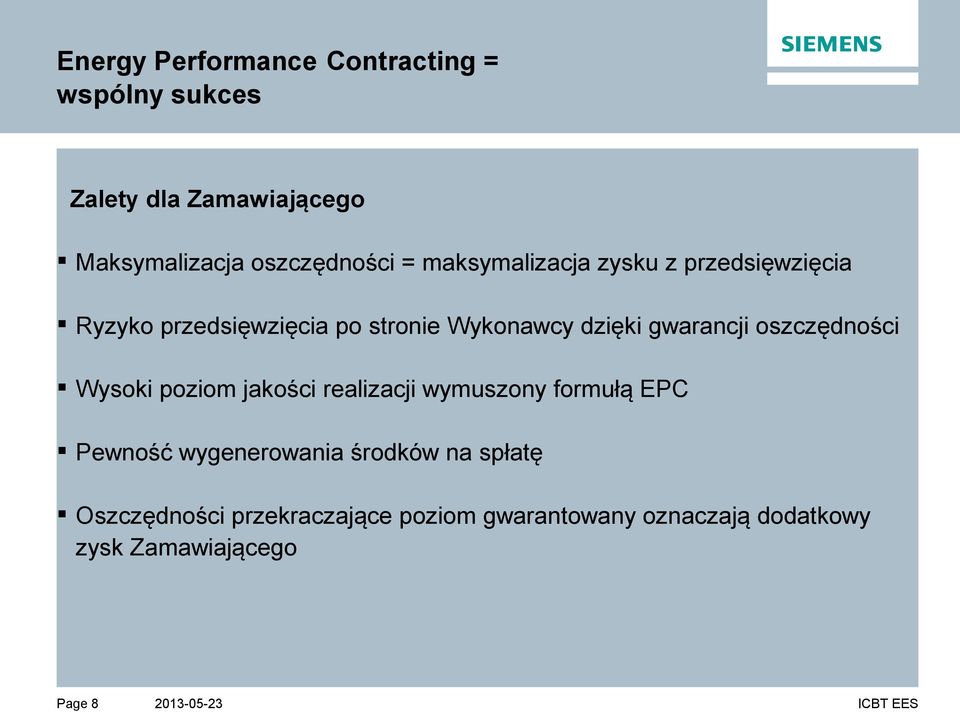

8 Energy Performance Contracting = wspólny sukces Zalety dla Zamawiającego Maksymalizacja oszczędności = maksymalizacja zysku z przedsięwzięcia Ryzyko przedsięwzięcia po stronie Wykonawcy dzięki gwarancji oszczędności Wysoki poziom jakości realizacji wymuszony formułą EPC Pewność wygenerowania środków na spłatę Oszczędności przekraczające poziom gwarantowany oznaczają dodatkowy zysk Zamawiającego Page 8

gwarancji oszczędności Wysoki poziom jakości realizacji wymuszony formułą EPC Pewność wygenerowania

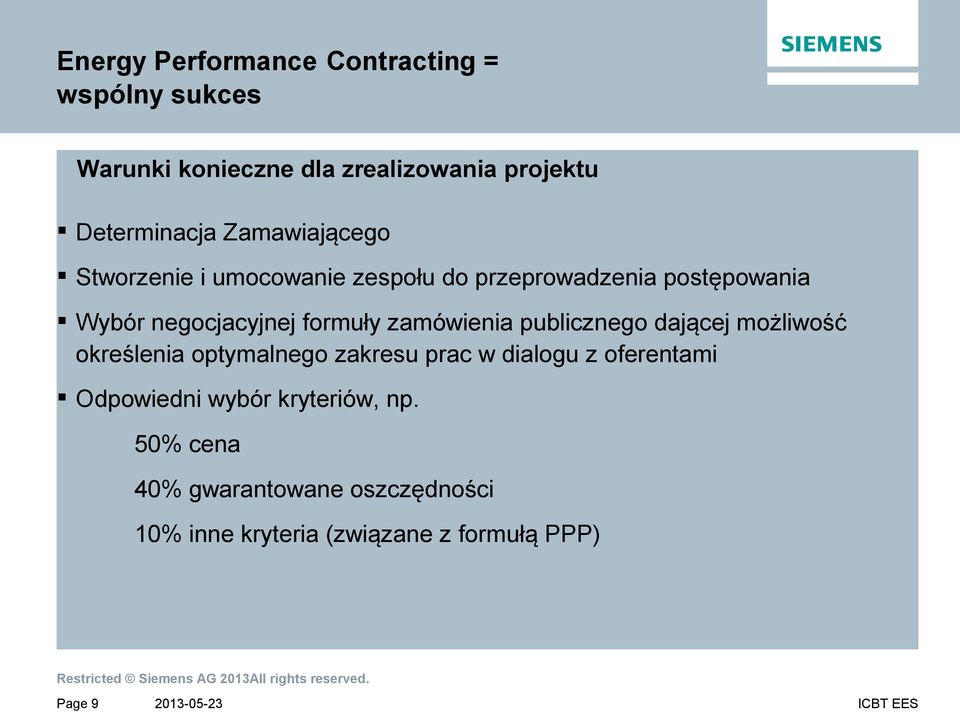

9 Energy Performance Contracting = wspólny sukces Warunki konieczne dla zrealizowania projektu Determinacja Zamawiającego Stworzenie i umocowanie zespołu do przeprowadzenia postępowania Wybór negocjacyjnej formuły zamówienia publicznego dającej możliwość określenia optymalnego zakresu prac w dialogu z oferentami Odpowiedni wybór kryteriów, np. 50% cena 40% gwarantowane oszczędności 10% inne kryteria (związane z formułą PPP) Page 9

zamówienia publicznego dającej możliwość określenia optymalnego zakresu prac w dialogu z oferentami

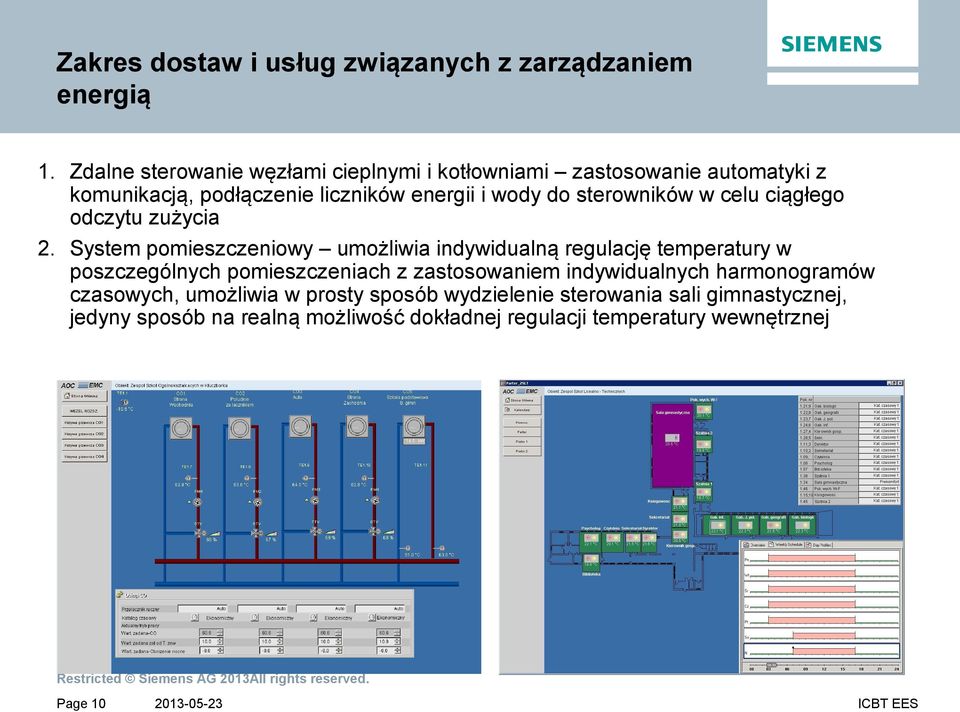

10 Zakres dostaw i usług związanych z zarządzaniem energią 1. Zdalne sterowanie węzłami cieplnymi i kotłowniami zastosowanie automatyki z komunikacją, podłączenie liczników energii i wody do sterowników w celu ciągłego odczytu zużycia 2. System pomieszczeniowy umożliwia indywidualną regulację temperatury w poszczególnych pomieszczeniach z zastosowaniem indywidualnych harmonogramów czasowych, umożliwia w prosty sposób wydzielenie sterowania sali gimnastycznej, jedyny sposób na realną możliwość dokładnej regulacji temperatury wewnętrznej Page 10

sterowników w celu ciągłego odczytu zużycia 2.

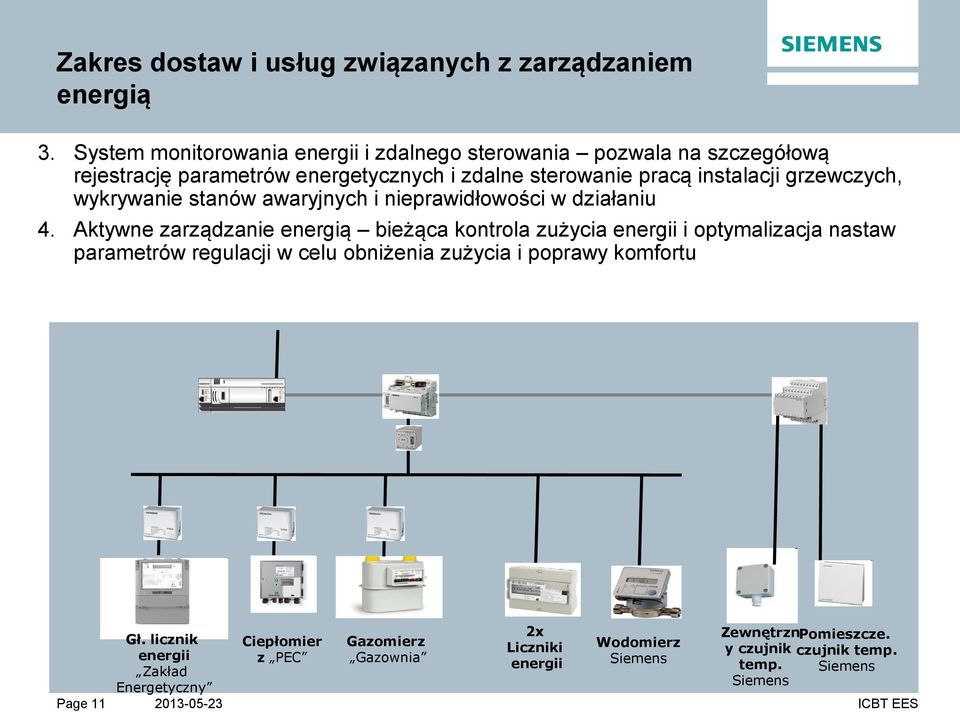

11 Zakres dostaw i usług związanych z zarządzaniem energią 3. System monitorowania energii i zdalnego sterowania pozwala na szczegółową rejestrację parametrów energetycznych i zdalne sterowanie pracą instalacji grzewczych, wykrywanie stanów awaryjnych i nieprawidłowości w działaniu 4. Aktywne zarządzanie energią bieżąca kontrola zużycia energii i optymalizacja nastaw parametrów regulacji w celu obniżenia zużycia i poprawy komfortu Gł. licznik Ciepłomier Gazomierz energii z PEC Gazownia Zakład Energetyczny Page 11 2x Liczniki energii Siemens Wodomierz Siemens ZewnętrznPomieszcze. y czujnik czujnik temp. temp. Siemens Siemens

grzewczych, wykrywanie stanów awaryjnych i nieprawidłowości w działaniu 4.

12 Zakres dostaw i usług związanych z zarządzaniem energią 5. Raportowanie oszczędności i rozliczenie roczne. 6. Oszczędności raportowane dla każdego obiektu z osobna, gwarancja zbiorcza dla wszystkich budynków 7. Wykonawca odpowiada nie tylko za gwarantowane crsp/ EMC platforma oszczędności ale użytkow Operator Siemens Intranet UM nik Centrum i za dotrzymanie Zdalny dostęp Zarządzania via EMC komfortu w i Monitoringu Siemens pomieszczeniach Energii firewall Siemens (AOC) Bezpieczeństwo Danych Połączenie pomiędzy platformą crsp Siemens a poszczególnymi obiektami zabezpiecza VPN i https internet Podłączenie: 16 jednostek internet Page 12

Wykonawca odpowiada nie tylko za gwarantowane crsp/ EMC platforma oszczędności ale użytkow Operator Siemens Intranet UM nik Centrum i za dotrzymanie Zdalny

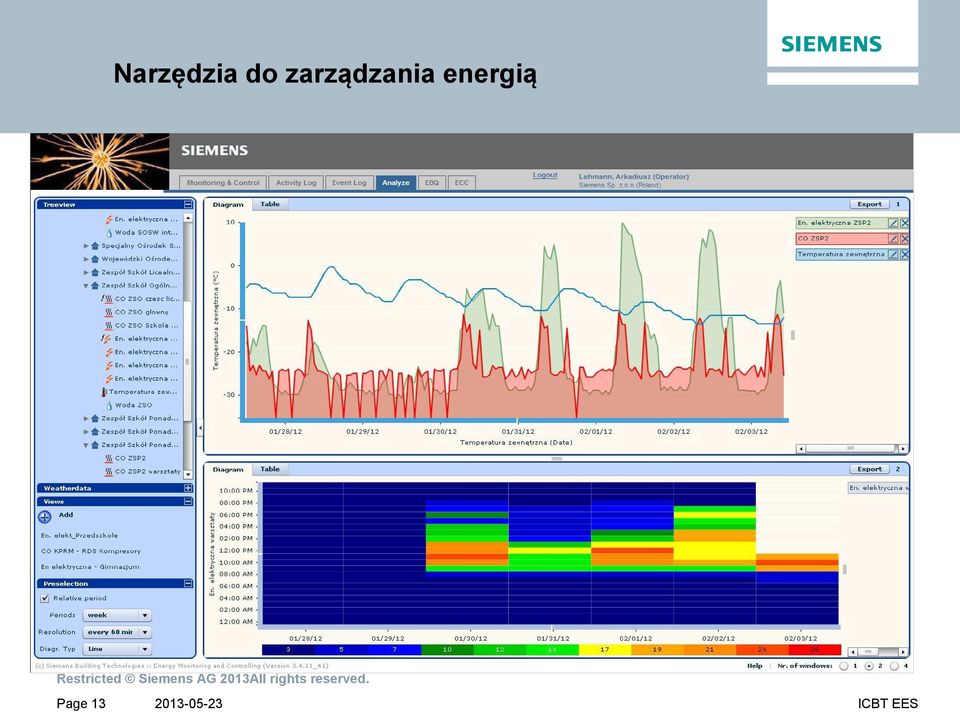

13 Narzędzia do zarządzania energią Page 13

14 Paweł Zamel Dział Efektywności Energetycznej IC BT EES ul. Żupnicza Warszawa tel: fax: kom: Page 14

Żupnicza 11 03-821 Warszawa tel: +48 22 870 87
