1 System Zarządzania Energią w obiektach dydaktyczno oświatowych w Sosnowcu

2 Kontrakt o Efekt Energetyczny EPC jest sposobem pozyskiwania środków finansowych na energooszczędne inwestycje i ich realizację Spłata nakładów inwestycyjnych następuje z uzyskanych dzięki inwestycji redukcji kosztów za energię Istotą EPC jest osiągnięcie zamierzonego efektu tzn. zdefiniowanych oszczędności Jest to sprawdzony i opłacalny instrument wykorzystania istniejących potencjałów oszczędności energii

3 Czynniki inwestycyjne Główny cel Problem do rozwiązania Znaczne oszczędności Ryzyko Standardowa realizacja Termomodernizacja Znalezienie środków na sfinansowanie inwestycji Drugoplanowe Po stronie Zamawiającego EPC Modernizacja energetyczna budynku Realne zmniejszenie kosztów eksploatacji w całym cyklu życia budynku Główny cel działania Po stronie Wykonawcy

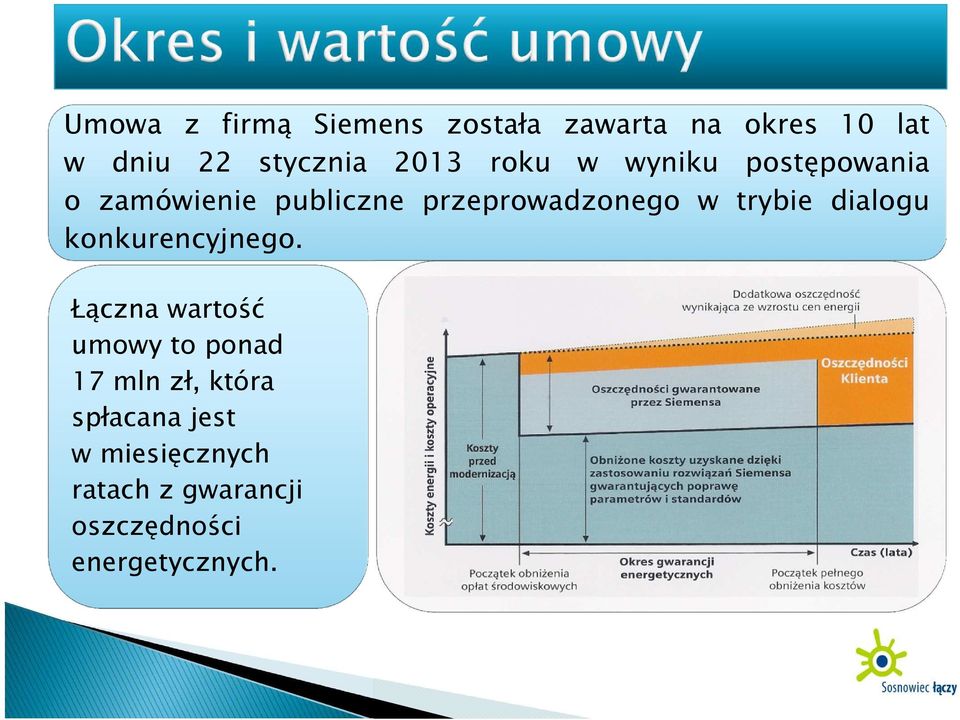

4 Umowa z firmą Siemens została zawarta na okres 10 lat w dniu 22 stycznia 2013 roku w wyniku postępowania o zamówienie publiczne przeprowadzonego w trybie dialogu konkurencyjnego. Łączna wartość umowy to ponad 17 mln zł, która spłacana jest w miesięcznych ratach z gwarancji oszczędności energetycznych.

5 System zarządzania energią umożliwiający zdalne sterowanie ciepłem w obiektach dydaktyczno - oświatowych Monitorowanie zużycia energii przez Centrum Monitorowania i Zarządzania Energią Udzielenie gwarancji przez wykonawcę obniżenia zużycia: Ciepła o 30 % do roku bazowego (GJ) Energii elektrycznej o 25% (kw) poprzez zmniejszenie mocy zainstalowanej opraw oświetleniowych Niedotrzymanie gwarantowanych oszczędności firma Siemens Sp. z o.o. pokrywa z własnych środków

6

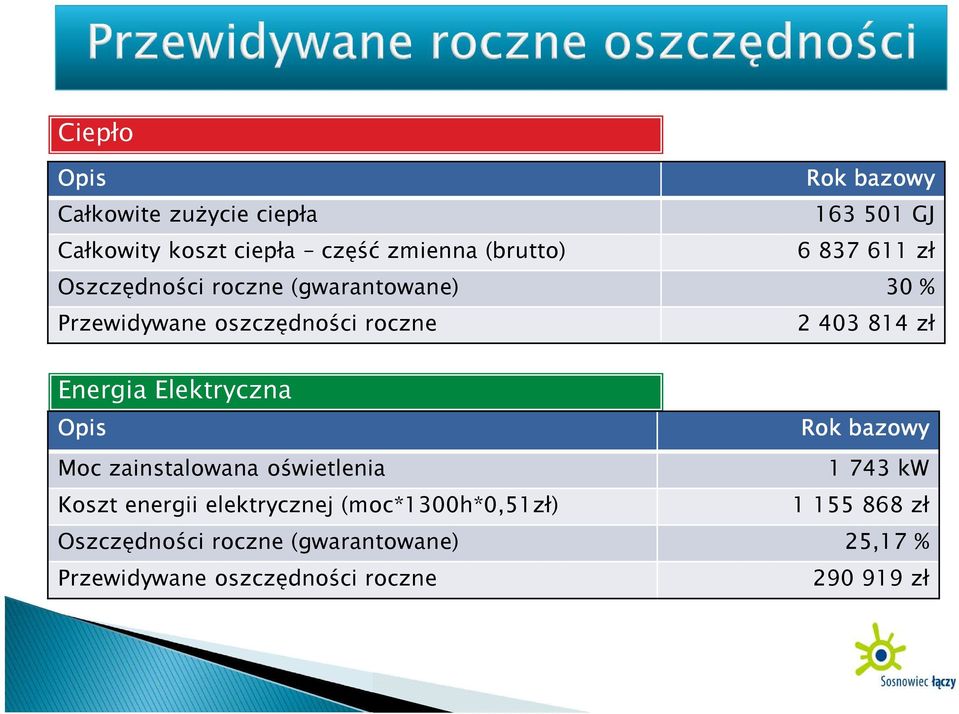

7 Ciepło Opis Rok bazowy Całkowite zużycie ciepła GJ Całkowity koszt ciepła część zmienna (brutto) zł Oszczędności roczne (gwarantowane) 30 % Przewidywane oszczędności roczne zł Energia Elektryczna Opis Rok bazowy Moc zainstalowana oświetlenia kw Koszt energii elektrycznej (moc*1300h*0,51zł) zł Oszczędności roczne (gwarantowane) 25,17 % Przewidywane oszczędności roczne zł

8 Ciepło + Energia Elektryczna Opis Oszczędności roczne - Ciepło Oszczędności roczne Energia Elektryczna Oszczędności roczne - łącznie Oszczędności łącznie po 10 latach Opłata za zarządzanie - roczne Całkowita Wartość umowy Rok bazowy zł zł zł zł zł zł

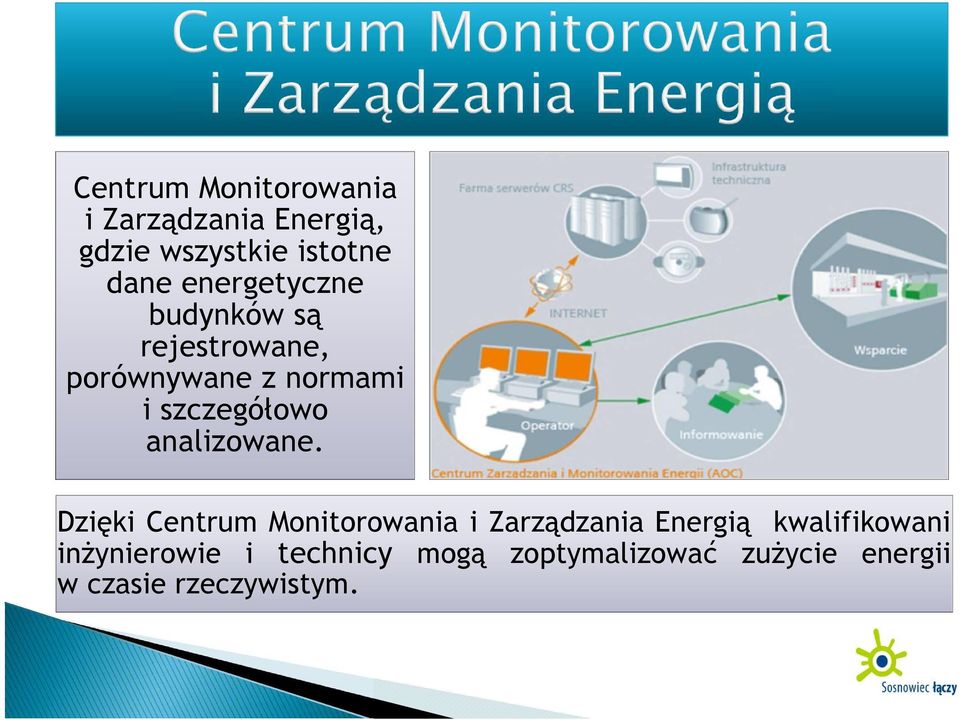

9 Centrum Monitorowania i Zarządzania Energią, gdzie wszystkie istotne dane energetyczne budynków są rejestrowane, porównywane z normami i szczegółowo analizowane. Dzięki Centrum Monitorowania i Zarządzania Energią kwalifikowani inżynierowie i technicy mogą zoptymalizować zużycie energii w czasie rzeczywistym.

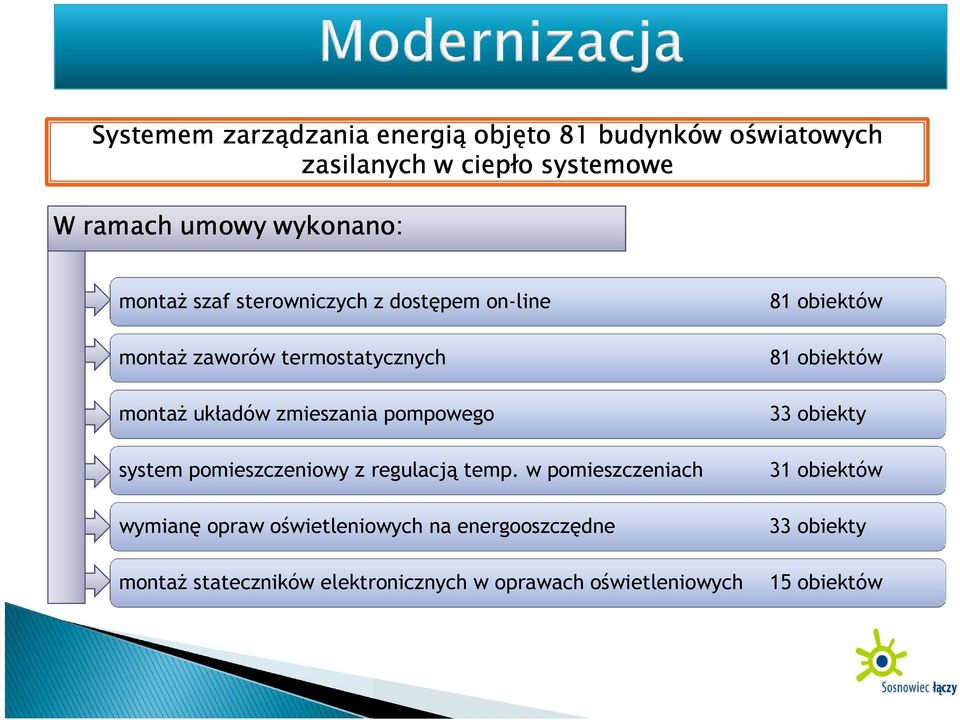

10 Systemem zarządzania energią objęto 81 budynków oświatowych zasilanych w ciepło systemowe W ramach umowy wykonano: montaż szaf sterowniczych z dostępem on-line montaż zaworów termostatycznych montaż układów zmieszania pompowego system pomieszczeniowy z regulacją temp. w pomieszczeniach wymianę opraw oświetleniowych na energooszczędne montaż stateczników elektronicznych w oprawach oświetleniowych 81 obiektów 81 obiektów 33 obiekty 31 obiektów 33 obiekty 15 obiektów

11

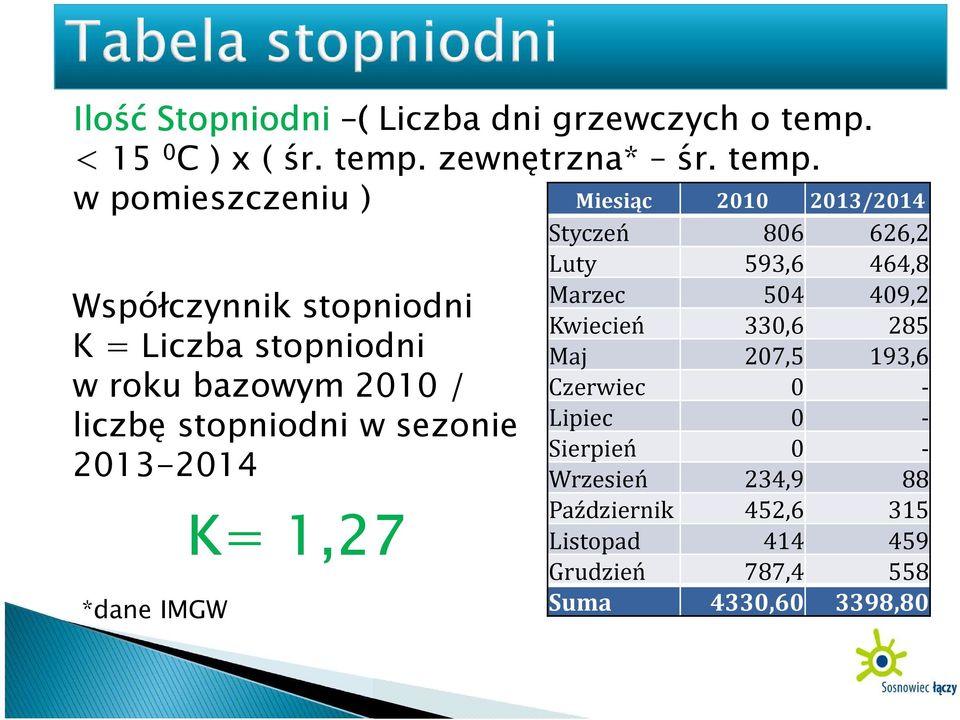

12 Ilość Stopniodni ( Liczba dni grzewczych o temp. < 15 0 C ) x ( śr. temp. zewnętrzna* śr. temp. w pomieszczeniu ) Miesiąc /2014 Styczeń ,2 Luty 593,6 464,8 Współczynnik stopniodni K = Liczba stopniodni w roku bazowym 2010 / liczbę stopniodni w sezonie *dane IMGW K= 1,27 Marzec ,2 Kwiecień 330,6 285 Maj 207,5 193,6 Czerwiec 0 - Lipiec 0 - Sierpień 0 - Wrzesień 234,9 88 Październik 452,6 315 Listopad Grudzień 787,4 558 Suma 4330, ,80

13 Oszczędności zużycia ciepła [ GJ ] 28% 42% Bazowe zużycie ciepła 2010 Zużycie ciepła w sezonie 2013/14 Skorygowane zużycie ciepła w sezonie 2013/14 Bez uwzględnienia stopniodni dotychczasowe oszczędności wyniosły 42 % Z uwzględnieniem stopniodni dotychczasowe oszczędności wynoszą 28 %

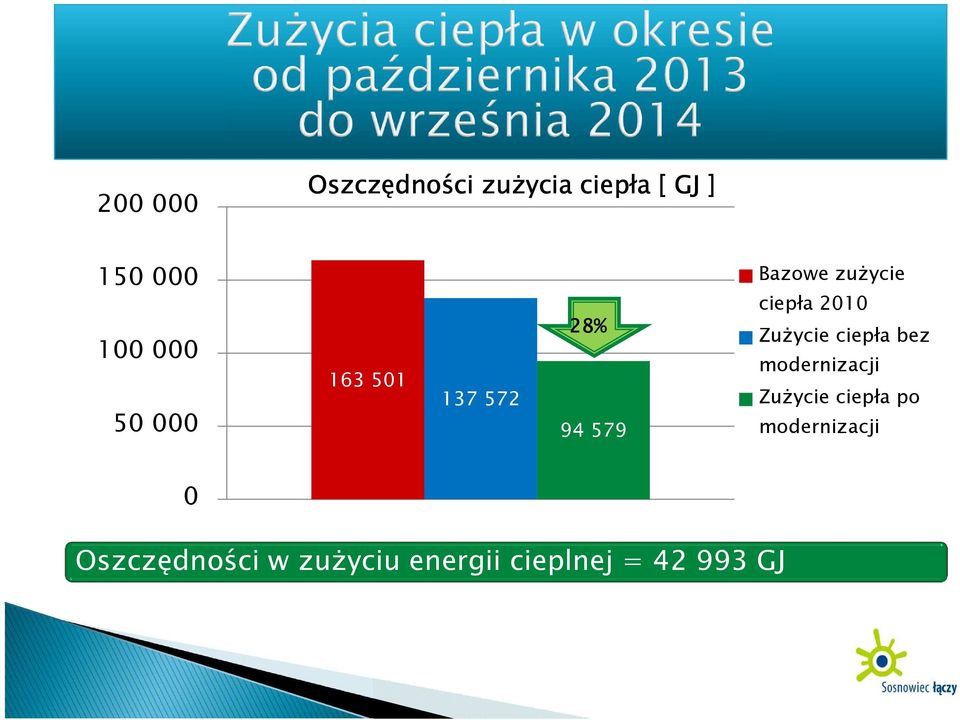

14 Oszczędności zużycia ciepła [ GJ ] % Bazowe zużycie ciepła 2010 Zużycie ciepła bez modernizacji Zużycie ciepła po modernizacji 0 Oszczędności w zużyciu energii cieplnej = GJ

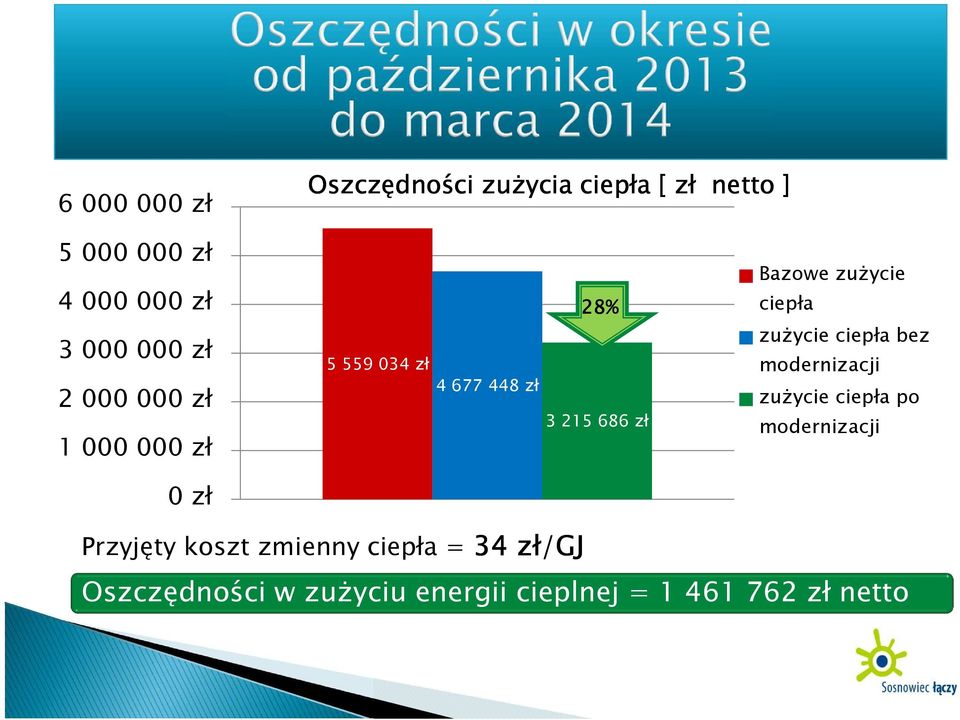

15 zł Oszczędności zużycia ciepła [ zł netto ] zł zł zł zł zł zł zł 28% zł Bazowe zużycie ciepła zużycie ciepła bez modernizacji zużycie ciepła po modernizacji 0 zł Przyjęty koszt zmienny ciepła = 34 zł/gj Oszczędności w zużyciu energii cieplnej = zł netto

16

17 Zainstalowana moc źródeł światła wraz z układem zapłonowym przed modernizacją wynosiła 1 743,39 kw Łącznie podczas modernizacji wymieniono sztuk opraw oświetleniowych wraz z układami zapłonowymi Sumaryczna moc oświetlenia po modernizacji to 1 275,81 kw Zmniejszono moc oświetlenia o 468,18 kw Przyjęty czas świecenia 1300 h/a Moc zredukowana x czas świecenia = oszczędność

18 2 000 Redukcja mocy oświetlenia [kw ] % Moc oświetlenia przed modernizacją Moc oświetlenia po modernizacji 0 Zmniejszona moc oświetlenia = 468 kw

19 ,00 zł Oszczędności zużycia Energii Elektrycznej [ zł netto ] ,00 zł ,00 zł 26% bazowy koszt energii ,00 zł ,00 zł zł zł aktualny koszt energii 0,00 zł Przyjęty koszt zmienny Energii Elektrycznej = 0,2058 zł/kwh Oszczędności w zużyciu energii elektrycznej = ,00 zł netto

20 Urząd Miasta w Sosnowcu Wydział Gospodarki Komunalnej i Mieszkaniowej Referat Energetyki Komunalnej Sosnowiec, dnia
