1 Motto: Obserwacja jest podstawą do działania mądrego działania. System Sterownia i Nadzoru Źródeł i Odbiorów Energii (SyNiS) Mgr inż. Andrzej Jurkiewicz

2 Plan prezentacji Centralny System Sterownia i Nadzoru Źródłami i Odbiorami Energii, czyli Smart Grid w praktyce Kogeneracja w Szpitalu MSW w Głuchołazach współpraca z instalacją solarną Operator Zarządzania Energią nowa usługa

3 Centralny System Sterowania i Nadzoru SyNiS

4 Efekty wprowadzenia CeSiN Pełna kontrola nad pracą źródeł energii, wraz z kontrolą parametrów dostawy energii przez dostawców zewnętrznych Możliwość ustalania optymalnych algorytmów pracy źródeł i odbiorów pod kątem zapewnienia odpowiednich parametrów dostawy energii, jej rozdziału i lokalnych parametrów jej wykorzystania (odbioru) Bieżąca analiza efektywności wykorzystania energii i mediów wraz z aktywną reakcją sytemu na obniżenie efektywności, w tym efektywności ekonomicznej Bieżąca kontrola wielkości mocy zamówionej w stosunku do aktualnie używanej mocy dla ciepła, gazu lub energii elektrycznej z możliwością jej czasowego obniżania (strażnik mocy)

5 Efekty wprowadzenia CeSiN Bieżąca kontrola parametrów pracy źródeł i odbiorów z automatycznym powiadamianiem serwisu (obsługi) o zakłóceniach w pracy lub stanach awaryjnych Wprowadzanie indywidualnych programów pracy źródeł i odbiorów energii, a także programów nadrzędnych wykorzystujących wzajemne relacje współpracy źródeł lub potrzeb odbiorów Obniżenie ilości zużywanej energii przez obiekty i kosztów jej dostawy poprzez optymalizację współpracy źródeł energii z odbiorami Dostarczanie danych do rozliczeń za zużytą energię i media (liczniki ciepła, liczniki gazu, wodomierze, liczniki energii elektrycznej) Archiwizacja i prezentacja danych wskazanym osobom w trybie ciągłym ( on line ) Program zarządzania kryzysowego Niekonwencjonalny system sterowania urządzeniami, w tym produkcyjnymi.

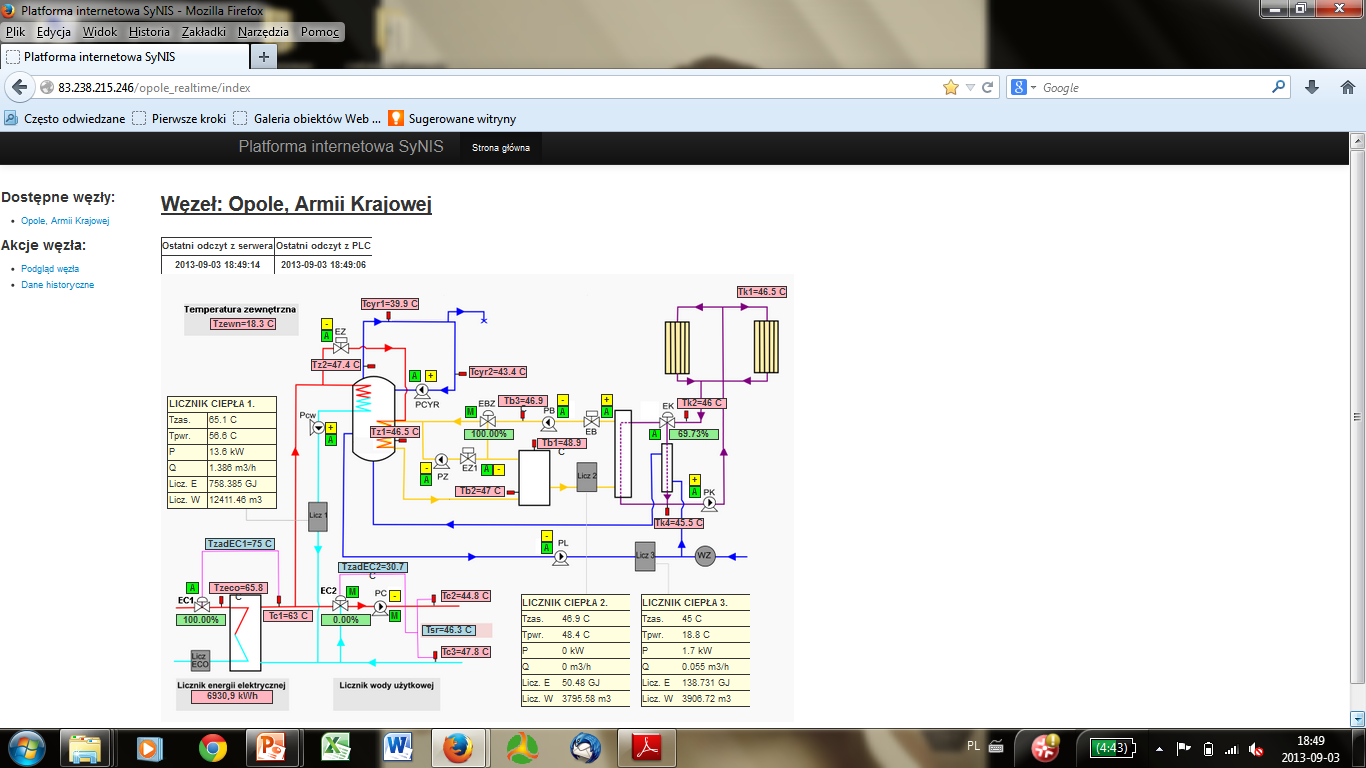

6 Pompy, zawory trójdrogowe, falowniki, czujniki temperatury, wodomierz, elektrozawory, zawory dwudrogowe, czujniki ciśnienia, reduktor ciśnienia, ogranicznik przepływu, gazomierz licznik energii elektrycznej Sygnały analogowe lub cyfrowe do 250 sygnałów MOTBUS RTU liczniki ciepła i falowniki Neostrada/Netia/kabel DSL sterownik komunikator serwer PC użytkowników on line Komunikacja z IP sterownika 1 osoba w danym czasie ETHERNET n*pc Przeglądarka Internet

7 Układ kogeneracji w Szpitalu MSW w Głuchołazach Stan Kotłownia 3*650 kw (modulowane palniki) - Układy regulacji c.o. na każdy segment - Cwu z kotłowni 4 zasobniki po 1m3 - Bufor cwu - 4m3 - Kolektory słoneczne 240 m2 (8% w 2011 i 11% w 2012) zasobniki 3*2m3 - Energia dla cwu 3200 GJ - Energia dla c.o GJ - Produkcja z kolektorów GJ/rok -

9 Program modernizacji Kogeneracja 30/60 kw Podniesienie sprawności kolektorów do poziomu z obecnych 15-20% do >40% układ współpracy kogenerator/ kolektor wykorzystanie wszystkich zasobników cwu dla kogeneracji likwidacja bufora 4m3 wprowadzenie CeSiN program współpracy: kotłownia/kogenerator/kolektory/odbiory

12 80 T kolektora T cwu szpital T cwu zasobniki T za JAD 6/50 T cyrkulacji

13 Efekty z kogeneracji Nakłady inwestycyjne: brutto/dotacja produkcja przed zł/kwh Kog. zł/kwh bez amort. z zółtymi en.el. 30 kwh 0,55 ciepło 60 kwh 0,21 razem 90 kwh 0,323 0,289 0,220 0,187 w roku 8000 h zysk

14 Efektywność CeSiN Obniżenie kosztu bez amort. z żółtymi Kogeneracja kolektory 300 GJ Wdrożenie CeSiN w kotłowni 1200 GJ razem Nakłady inwestycyjne: brutto/dotacja zł

15 Operator Zarządzana Energią - Konflikt dostawca odbiorca - Brak wiedzy ze strony odbiorców - Operator Zarządzania Energią - Program efektywności energetycznej - Finansowanie programu przez Odbiorcę lub Operatora - Przejęcie źródeł ciepła od dostawców - Przejęcie sprzedaży energii elektrycznej - Wynagradzanie Operatora za oszczędność - Umowy wieloletnie (powyżej 8 lat) na eksploatację Jest to umowa typu ESCO czyli wynagradzanie za efekt

18 Kontakt: Andrzej Jurkiewicz Strona internetowa: Mail: Tel Adres: egimna, Infrastruktura, Energetyka Sp. z o.o Opole ul. Złota 54
