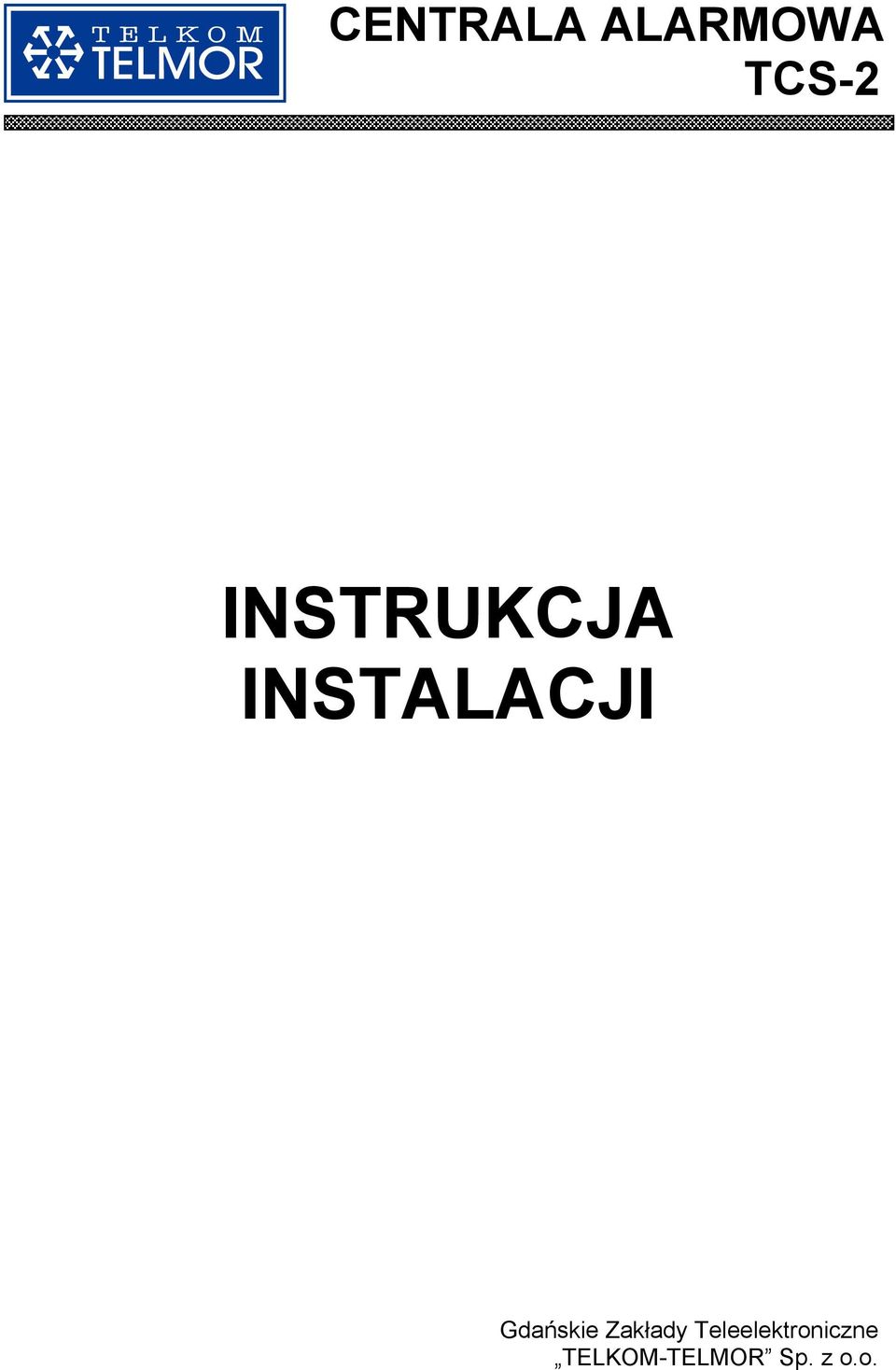

1 CENTRALA ALARMOWA TCS-2 INSTRUKCJA INSTALACJI Gdańskie Zakłady Teleelektroniczne TELKOM-TELMOR Sp. z o.o.

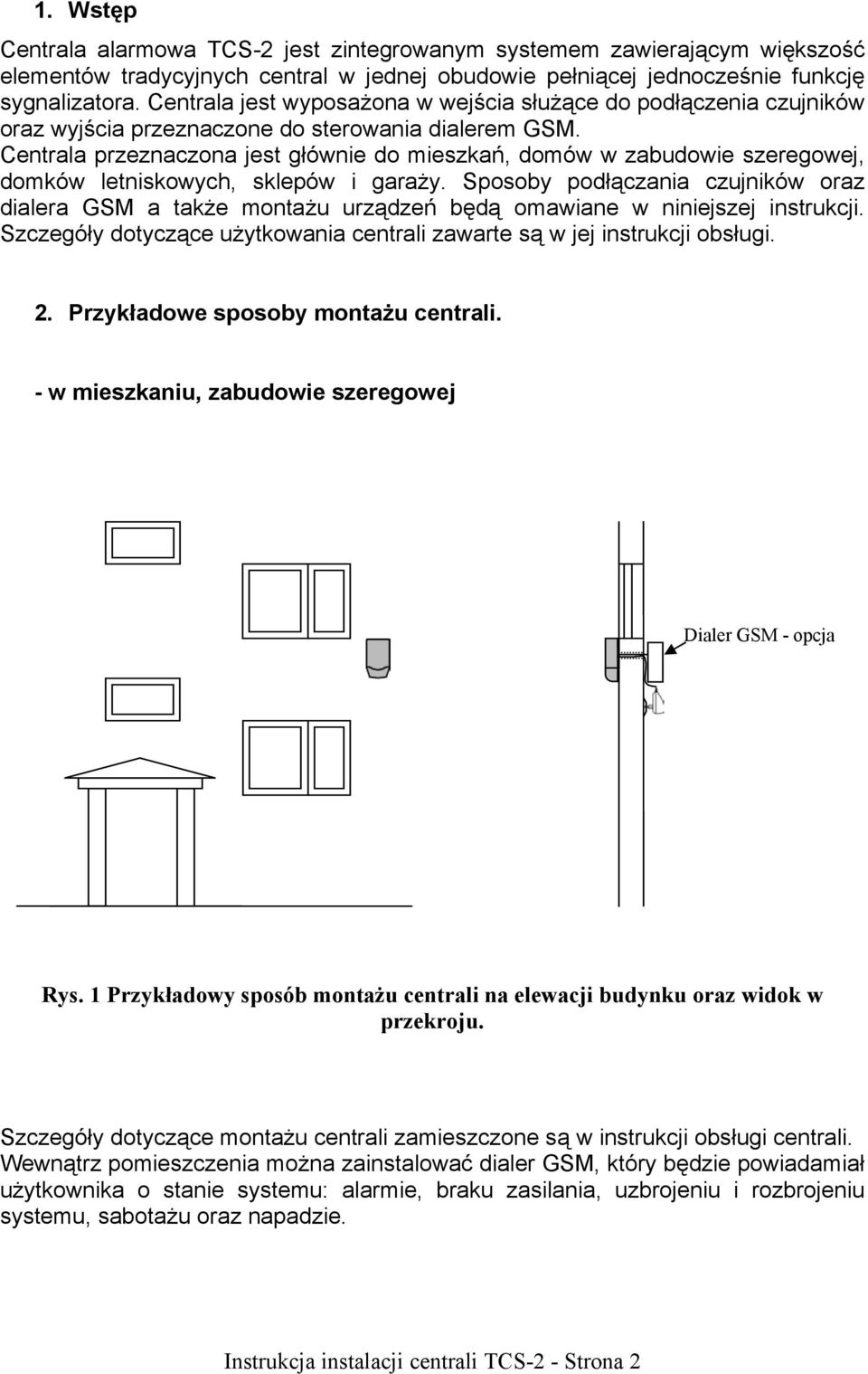

2 1. Wstęp Centrala alarmowa TCS-2 jest zintegrowanym systemem zawierającym większość elementów tradycyjnych central w jednej obudowie pełniącej jednocześnie funkcję sygnalizatora. Centrala jest wyposażona w wejścia służące do podłączenia czujników oraz wyjścia przeznaczone do sterowania dialerem GSM. Centrala przeznaczona jest głównie do mieszkań, domów w zabudowie szeregowej, domków letniskowych, sklepów i garaży. Sposoby podłączania czujników oraz dialera GSM a także montażu urządzeń będą omawiane w niniejszej instrukcji. Szczegóły dotyczące użytkowania centrali zawarte są w jej instrukcji obsługi. 2. Przykładowe sposoby montażu centrali. - w mieszkaniu, zabudowie szeregowej Dialer GSM - opcja Rys. 1 Przykładowy sposób montażu centrali na elewacji budynku oraz widok w przekroju. Szczegóły dotyczące montażu centrali zamieszczone są w instrukcji obsługi centrali. Wewnątrz pomieszczenia można zainstalować dialer GSM, który będzie powiadamiał użytkownika o stanie systemu: alarmie, braku zasilania, uzbrojeniu i rozbrojeniu systemu, sabotażu oraz napadzie. Instrukcja instalacji centrali TCS-2 - Strona 2

3 PIR4 POKÓJ PIR3 KUCHNIA PIR czujnik ruchu DC czujnik otwarcia drzwi, okna DC1 PIR2 WC SALON Dealer GSM PIR1 TCS-2 Rys. 2 Przykładowy projekt wykonania systemu alarmowego w mieszkaniu z centralą na zewnątrz. PIR4 POKÓJ DT1 PIR3 KUCHNIA PIR2 WC DC1 GSM TCS-2 PIR czujnik ruchu DC czujnik otwarcia drzwi, okna DT1 dodatkowa dioda LED uzbrojenie SALON PIR1 Rys. 3 Przykładowy projekt wykonania systemu alarmowego w mieszkaniu z centralą wewnątrz i diodą na zewnątrz. Instrukcja instalacji centrali TCS-2 - Strona 3

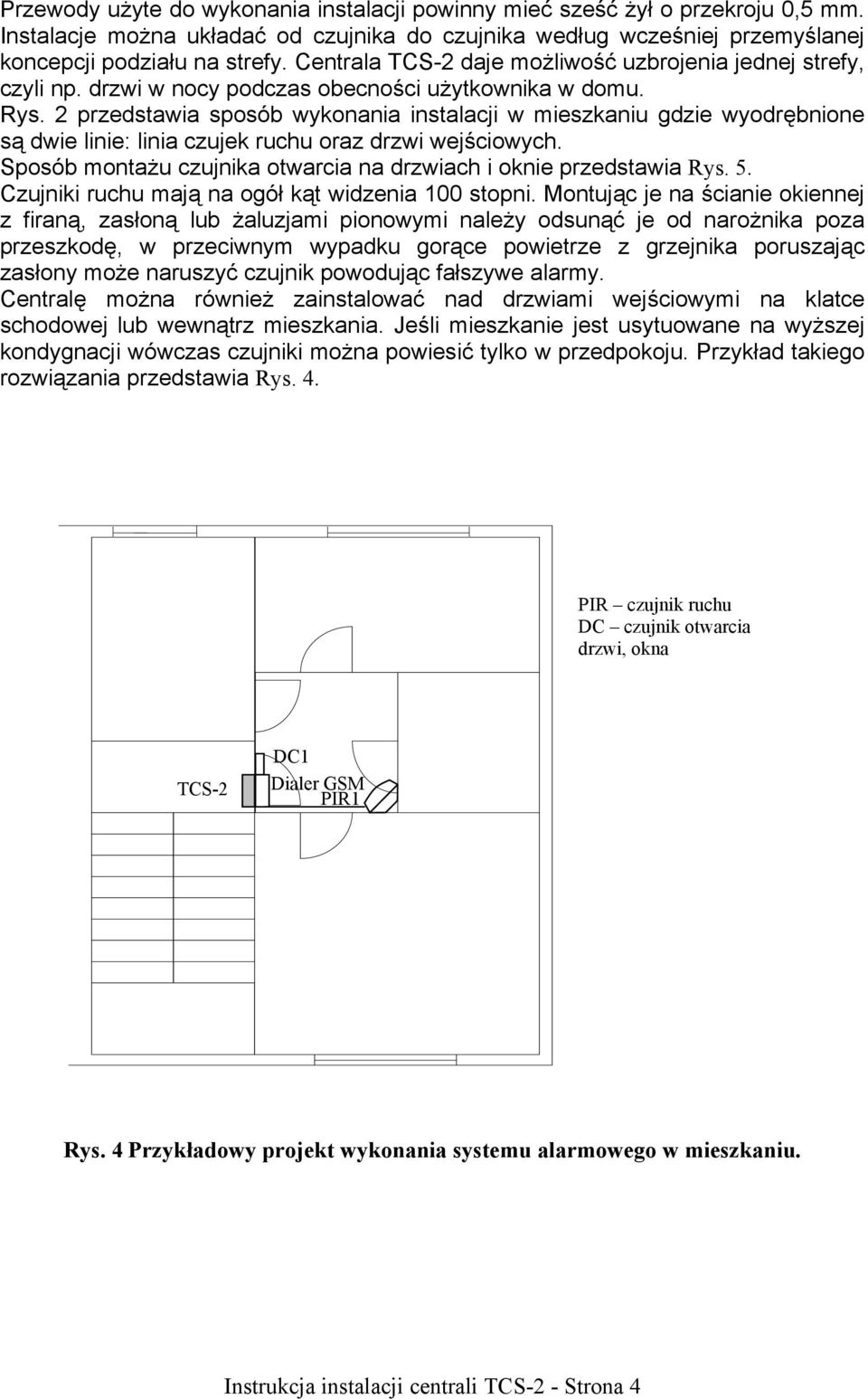

4 Przewody użyte do wykonania instalacji powinny mieć sześć żył o przekroju 0,5 mm. Instalacje można układać od czujnika do czujnika według wcześniej przemyślanej koncepcji podziału na strefy. Centrala TCS-2 daje możliwość uzbrojenia jednej strefy, czyli np. drzwi w nocy podczas obecności użytkownika w domu. Rys. 2 przedstawia sposób wykonania instalacji w mieszkaniu gdzie wyodrębnione są dwie linie: linia czujek ruchu oraz drzwi wejściowych. Sposób montażu czujnika otwarcia na drzwiach i oknie przedstawia Rys. 5. Czujniki ruchu mają na ogół kąt widzenia 100 stopni. Montując je na ścianie okiennej z firaną, zasłoną lub żaluzjami pionowymi należy odsunąć je od narożnika poza przeszkodę, w przeciwnym wypadku gorące powietrze z grzejnika poruszając zasłony może naruszyć czujnik powodując fałszywe alarmy. Centralę można również zainstalować nad drzwiami wejściowymi na klatce schodowej lub wewnątrz mieszkania. Jeśli mieszkanie jest usytuowane na wyższej kondygnacji wówczas czujniki można powiesić tylko w przedpokoju. Przykład takiego rozwiązania przedstawia Rys. 4. PIR czujnik ruchu DC czujnik otwarcia drzwi, okna TCS-2 DC1 Dialer GSM PIR1 Rys. 4 Przykładowy projekt wykonania systemu alarmowego w mieszkaniu. Instrukcja instalacji centrali TCS-2 - Strona 4

5 Rys. 5 Montaż kontaktronów na drzwiach i oknie - w garażu Dialer GSM - opcja Rys. 6 Przykładowy sposób montażu centrali na garażu oraz widok w przekroju Instrukcja instalacji centrali TCS-2 - Strona 5

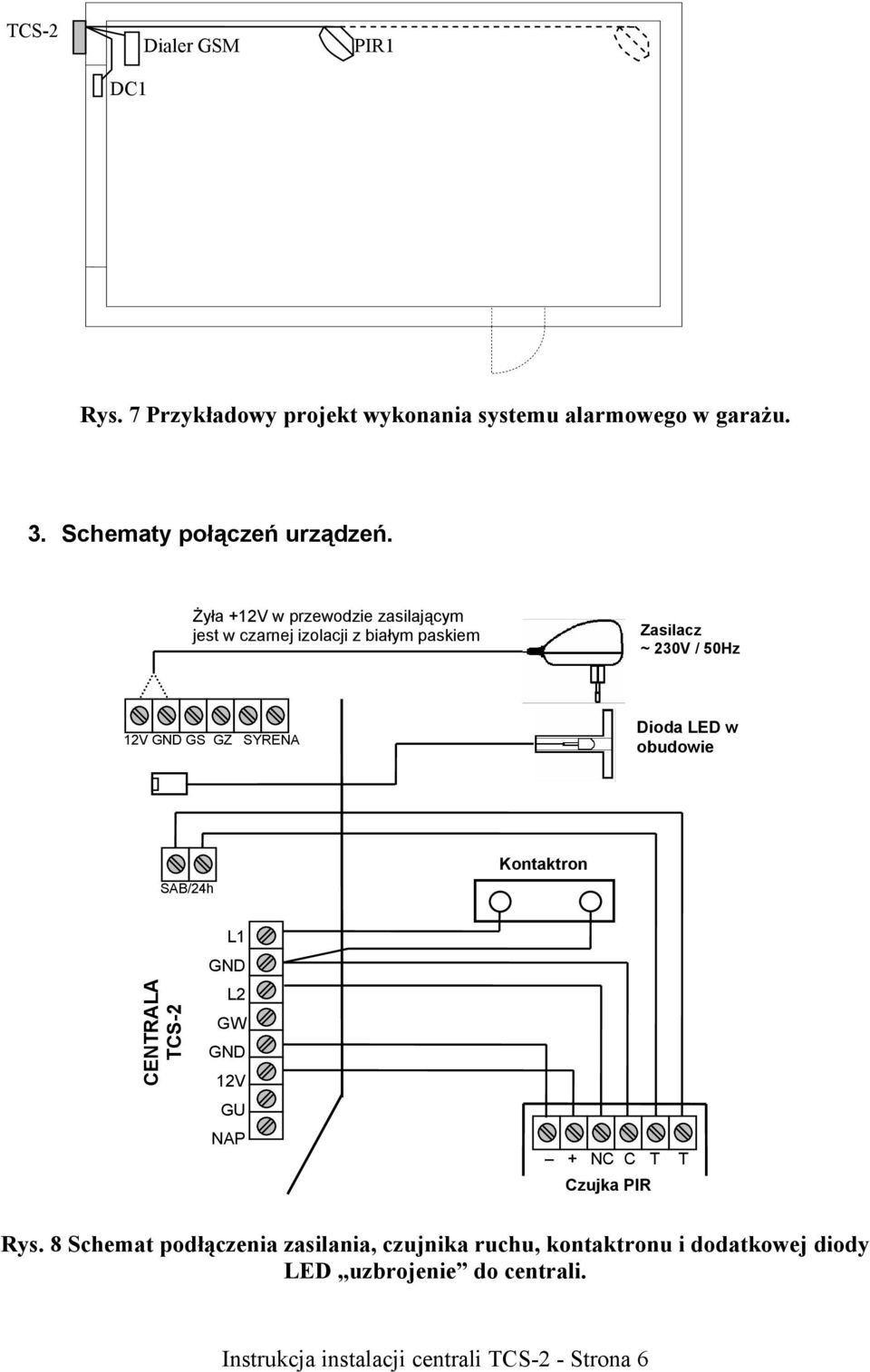

6 TCS-2 DC1 Dialer GSM PIR1 Rys. 7 Przykładowy projekt wykonania systemu alarmowego w garażu. 3. Schematy połączeń urządzeń. Żyła +12V w przewodzie zasilającym jest w czarnej izolacji z białym paskiem Zasilacz ~ 230V / 50Hz 12V GS GZ SYRENA Dioda LED w obudowie SAB/24h Kontaktron CENTRALA TCS-2 L1 L2 GW 12V GU NAP + NC C T T Czujka PIR Rys. 8 Schemat podłączenia zasilania, czujnika ruchu, kontaktronu i dodatkowej diody LED uzbrojenie do centrali. Instrukcja instalacji centrali TCS-2 - Strona 6

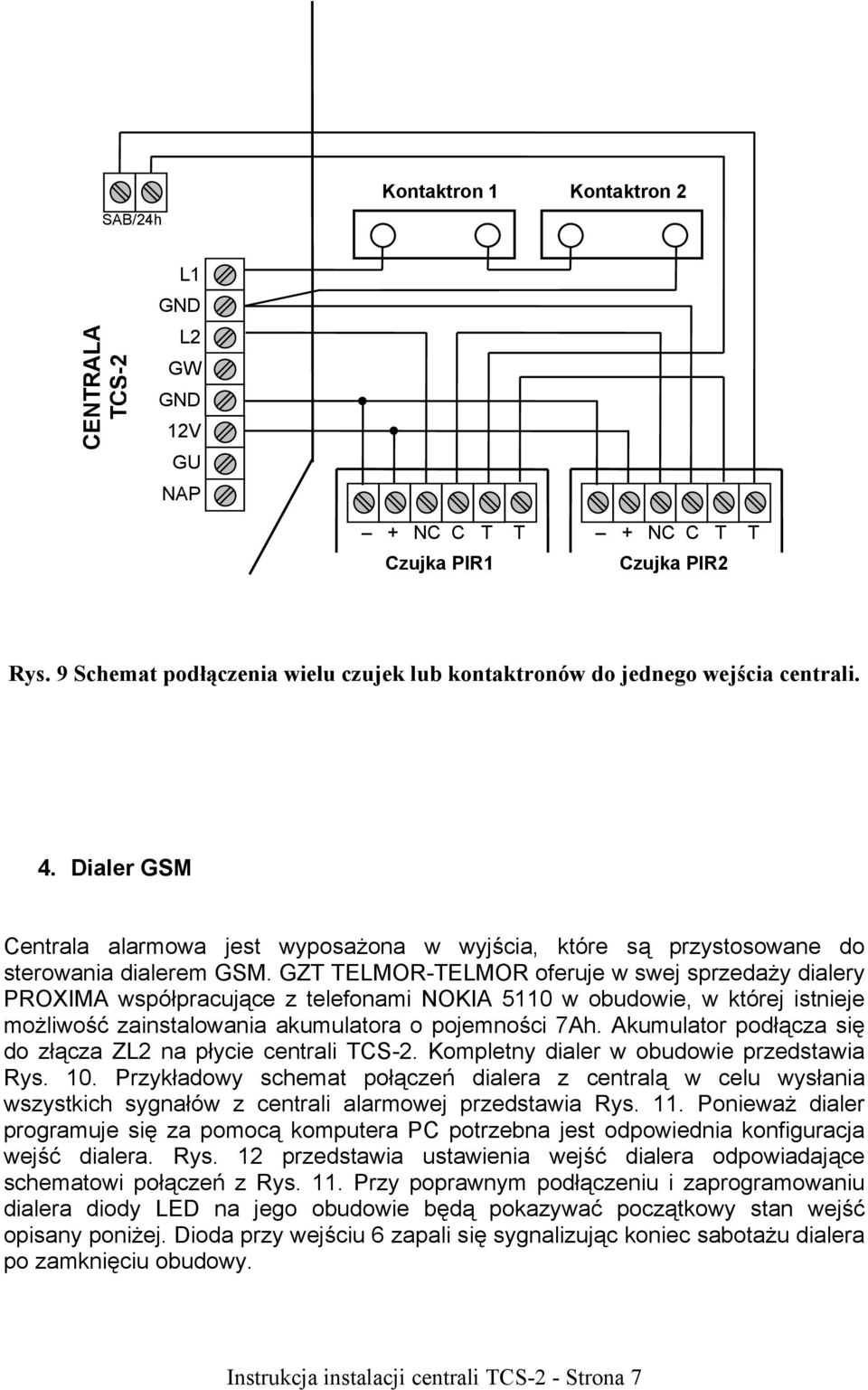

7 SAB/24h Kontaktron 1 Kontaktron 2 CENTRALA TCS-2 L1 L2 GW 12V GU NAP + NC C T T Czujka PIR1 + NC C T T Czujka PIR2 Rys. 9 Schemat podłączenia wielu czujek lub kontaktronów do jednego wejścia centrali. 4. Dialer GSM Centrala alarmowa jest wyposażona w wyjścia, które są przystosowane do sterowania dialerem GSM. GZT TELMOR-TELMOR oferuje w swej sprzedaży dialery PROXIMA współpracujące z telefonami NOKIA 5110 w obudowie, w której istnieje możliwość zainstalowania akumulatora o pojemności 7Ah. Akumulator podłącza się do złącza ZL2 na płycie centrali TCS-2. Kompletny dialer w obudowie przedstawia Rys. 10. Przykładowy schemat połączeń dialera z centralą w celu wysłania wszystkich sygnałów z centrali alarmowej przedstawia Rys. 11. Ponieważ dialer programuje się za pomocą komputera PC potrzebna jest odpowiednia konfiguracja wejść dialera. Rys. 12 przedstawia ustawienia wejść dialera odpowiadające schematowi połączeń z Rys. 11. Przy poprawnym podłączeniu i zaprogramowaniu dialera diody LED na jego obudowie będą pokazywać początkowy stan wejść opisany poniżej. Dioda przy wejściu 6 zapali się sygnalizując koniec sabotażu dialera po zamknięciu obudowy. Instrukcja instalacji centrali TCS-2 - Strona 7

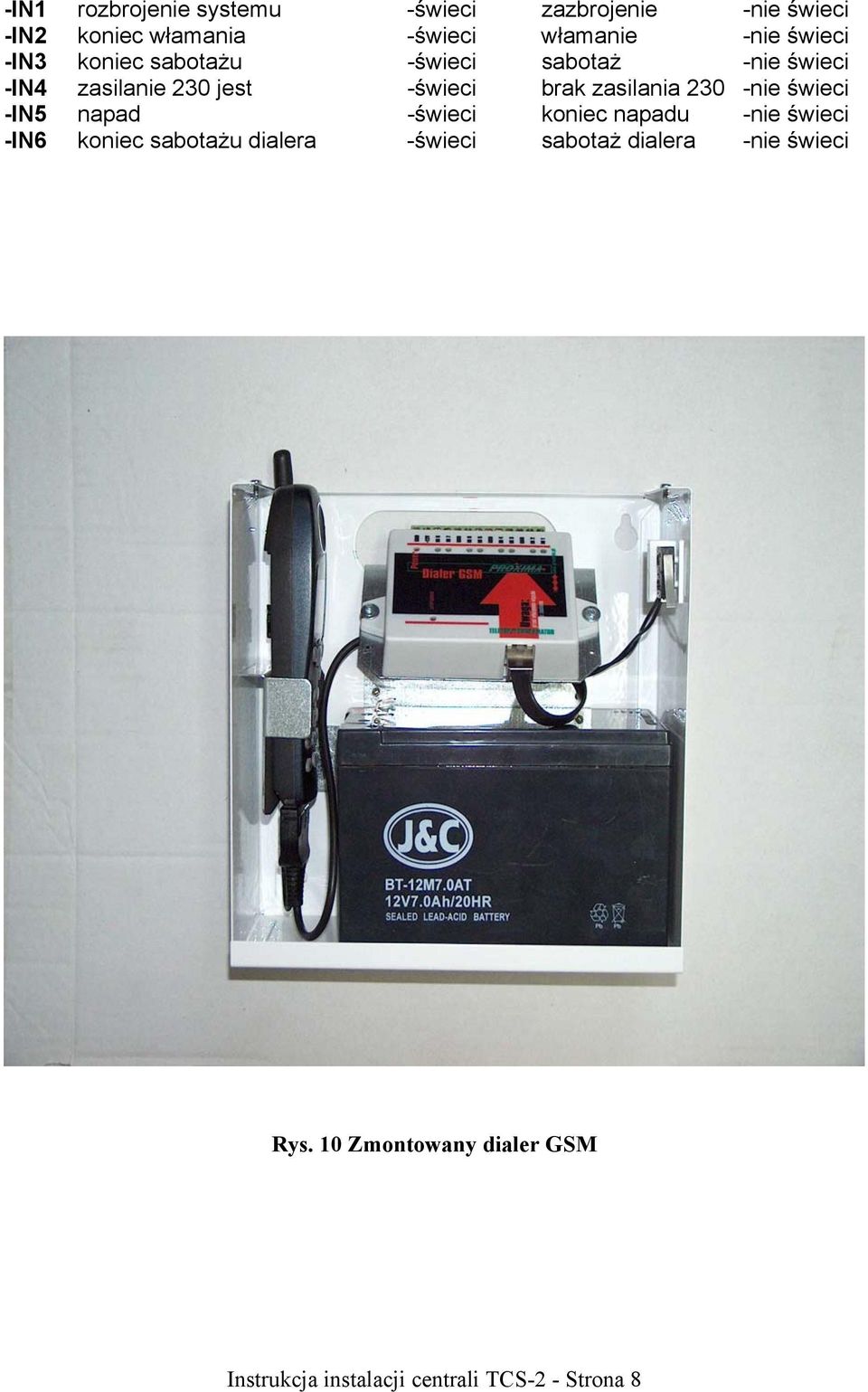

8 -IN1 rozbrojenie systemu -świeci zazbrojenie -nie świeci -IN2 koniec włamania -świeci włamanie -nie świeci -IN3 koniec sabotażu -świeci sabotaż -nie świeci -IN4 zasilanie 230 jest -świeci brak zasilania 230 -nie świeci -IN5 napad -świeci koniec napadu -nie świeci -IN6 koniec sabotażu dialera -świeci sabotaż dialera -nie świeci Rys. 10 Zmontowany dialer GSM Instrukcja instalacji centrali TCS-2 - Strona 8

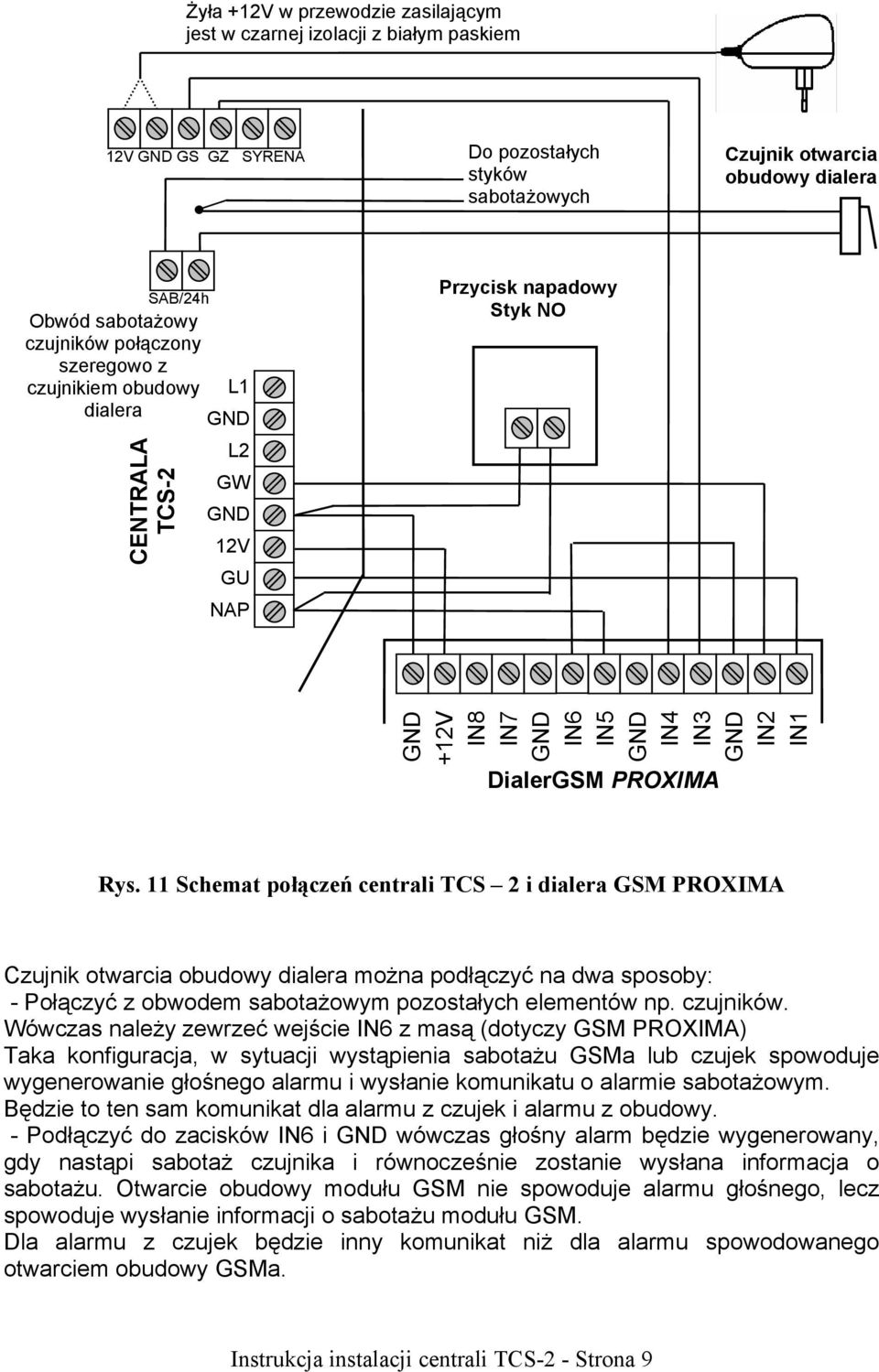

9 Żyła +12V w przewodzie zasilającym jest w czarnej izolacji z białym paskiem 12V GS GZ SYRENA Do pozostałych styków sabotażowych Czujnik otwarcia obudowy dialera SAB/24h Obwód sabotażowy czujników połączony szeregowo z czujnikiem obudowy dialera CENTRALA TCS-2 L1 L2 GW 12V GU NAP Przycisk napadowy Styk NO +12V IN8 IN7 IN6 IN5 IN4 IN3 IN2 IN1 DialerGSM PROXIMA Rys. 11 Schemat połączeń centrali TCS 2 i dialera GSM PROXIMA Czujnik otwarcia obudowy dialera można podłączyć na dwa sposoby: - Połączyć z obwodem sabotażowym pozostałych elementów np. czujników. Wówczas należy zewrzeć wejście IN6 z masą (dotyczy GSM PROXIMA) Taka konfiguracja, w sytuacji wystąpienia sabotażu GSMa lub czujek spowoduje wygenerowanie głośnego alarmu i wysłanie komunikatu o alarmie sabotażowym. Będzie to ten sam komunikat dla alarmu z czujek i alarmu z obudowy. - Podłączyć do zacisków IN6 i wówczas głośny alarm będzie wygenerowany, gdy nastąpi sabotaż czujnika i równocześnie zostanie wysłana informacja o sabotażu. Otwarcie obudowy modułu GSM nie spowoduje alarmu głośnego, lecz spowoduje wysłanie informacji o sabotażu modułu GSM. Dla alarmu z czujek będzie inny komunikat niż dla alarmu spowodowanego otwarciem obudowy GSMa. Instrukcja instalacji centrali TCS-2 - Strona 9

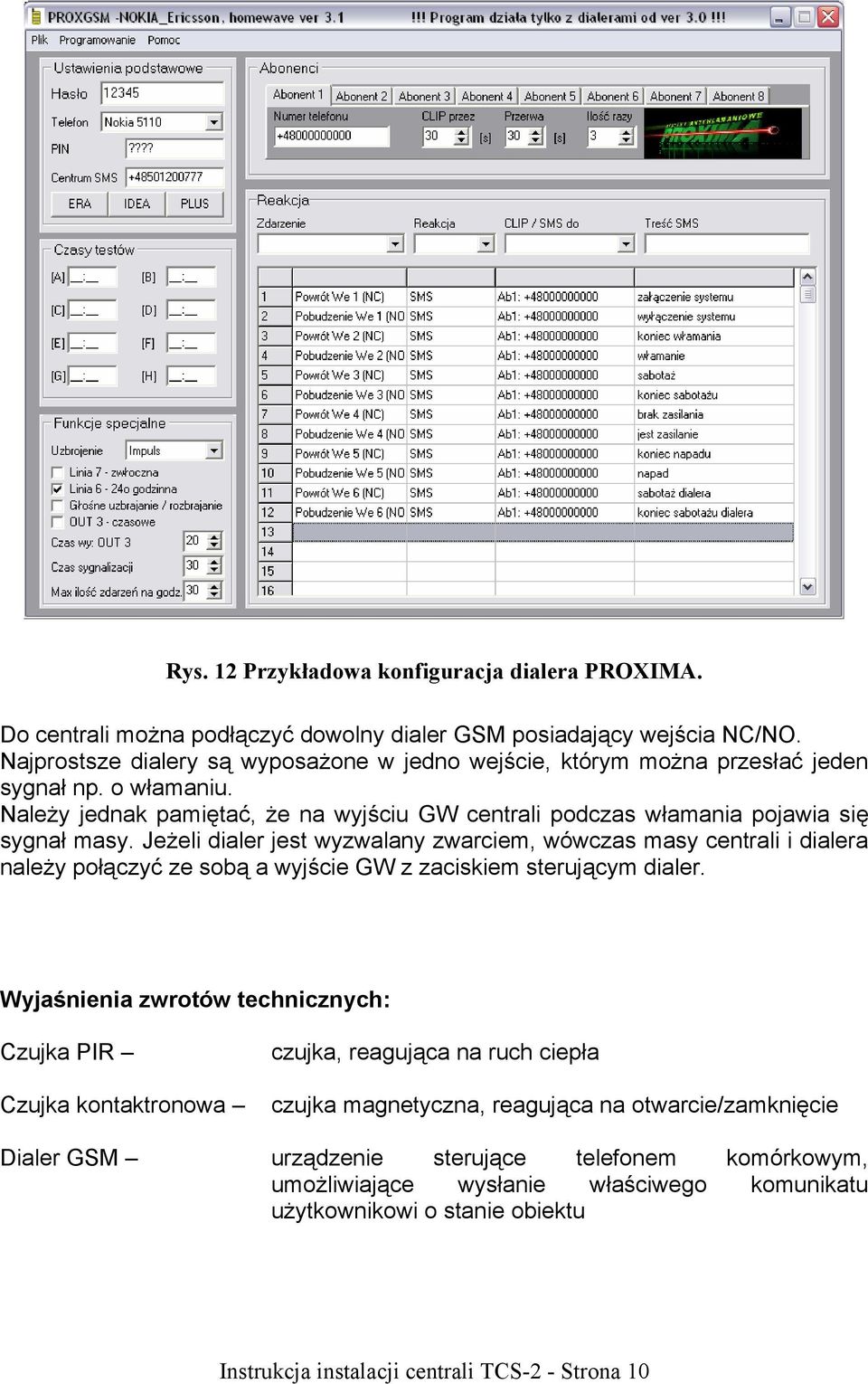

10 Rys. 12 Przykładowa konfiguracja dialera PROXIMA. Do centrali można podłączyć dowolny dialer GSM posiadający wejścia NC/NO. Najprostsze dialery są wyposażone w jedno wejście, którym można przesłać jeden sygnał np. o włamaniu. Należy jednak pamiętać, że na wyjściu GW centrali podczas włamania pojawia się sygnał masy. Jeżeli dialer jest wyzwalany zwarciem, wówczas masy centrali i dialera należy połączyć ze sobą a wyjście GW z zaciskiem sterującym dialer. Wyjaśnienia zwrotów technicznych: Czujka PIR Czujka kontaktronowa czujka, reagująca na ruch ciepła czujka magnetyczna, reagująca na otwarcie/zamknięcie Dialer GSM urządzenie sterujące telefonem komórkowym, umożliwiające wysłanie właściwego komunikatu użytkownikowi o stanie obiektu Instrukcja instalacji centrali TCS-2 - Strona 10

11 Obwód sabotażowy Rozbrojenie systemu Uzbrojenie systemu styki w czujniku i centrali, wywołujące alarm w momencie próby otwarcia obudowy stan centrali, w którym centrala przestaje monitorować obiekt stan centrali, w którym centrala monitoruje obiekt, a w momencie wykrycia intruza informuje o tym sygnalizacją dźwiękową i świetlną NOTATKI UŻYTKOWNIKA Instrukcja instalacji centrali TCS-2 - Strona 11
