1 Hydraulic Mast-Climbing Work Platforms Hydruliczne Platformy Robocze PODESTY RUCHOME GÓRNICZE

2

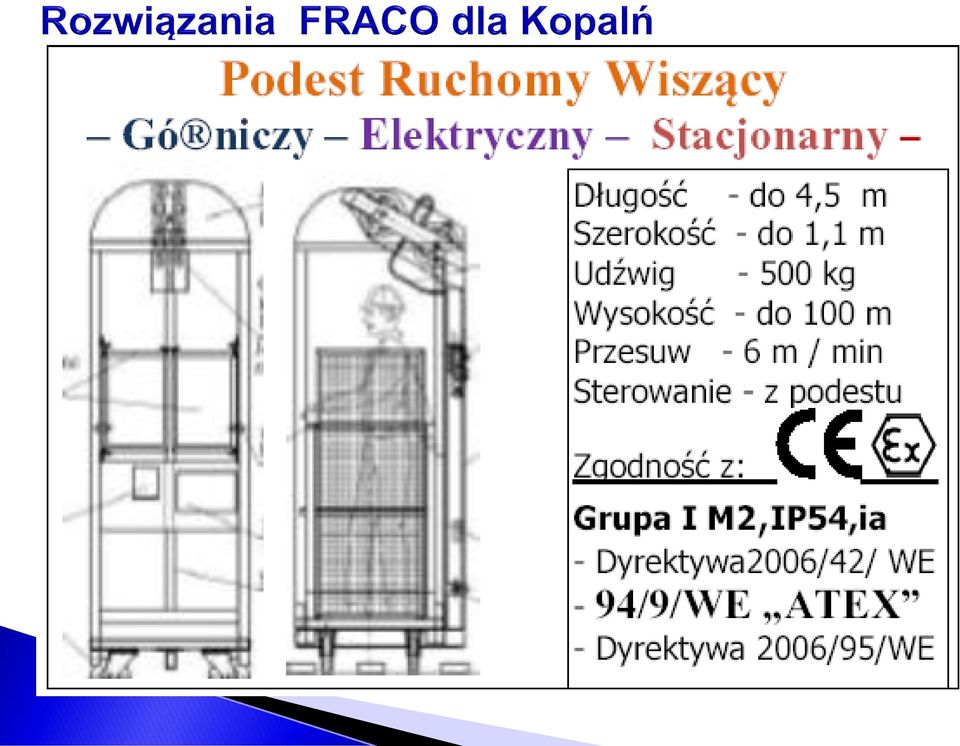

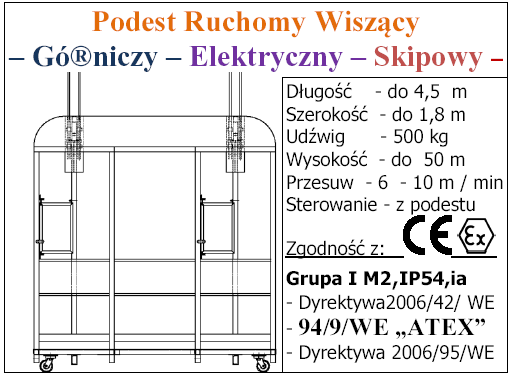

3 Podesty Ruchome Wiszące - G RNICZE - Ręczne Elektryczne Stacjonarne Przejezdne Funkcjonalne - do: 0,8 To udźwigu; do 200 m i więcej Robocze - do inspekcji i napraw Autonomiczne - napęd elektyryczny lub ręczny Coraz częściej poszukiwane - w kraju i za granicą Optymalne rozwiązania - dostoswanie do potrzeb = BEZPIECZEŃTWO + EFEKTYWNOŚĆ

4

5

6

7

8

9

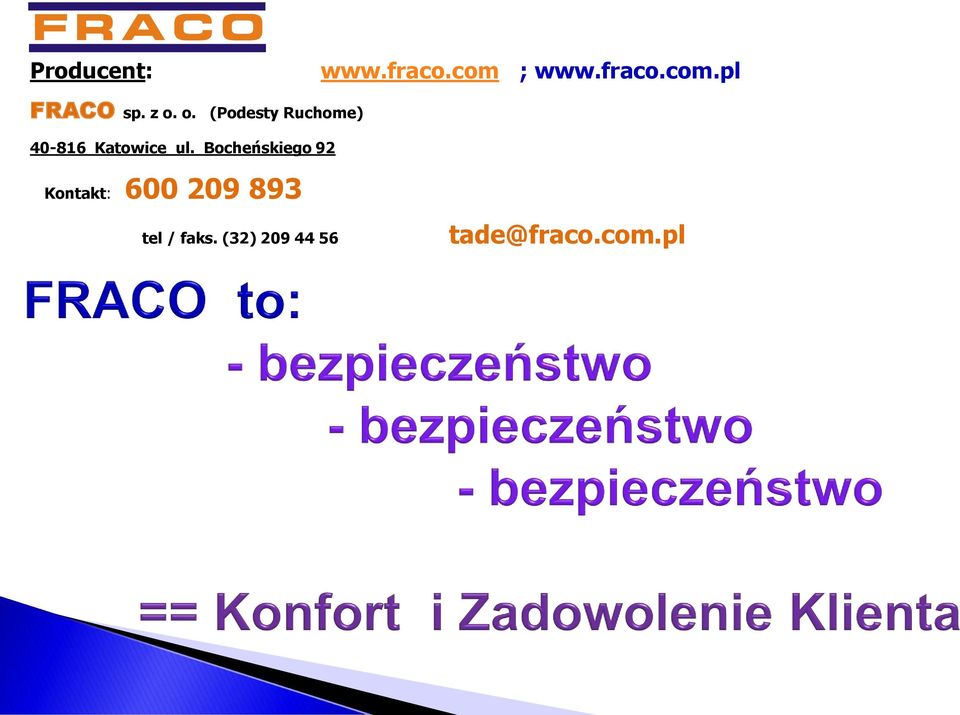

10 Producent: ; FRACO sp. z o. o. (Podesty Ruchome) Katowice ul. Bocheńskiego 92 Kontakt: tel / faks. (32) tade@fraco.com.pl

11

12

13 PODEST RUCHOMY WISZĄCY - G RNICZY - ELEKTRYCZNY STACJONARNY PRW - G - E - S 1/2 / elektryczny, STACJONARNY, długości 1 ; 2 m / Opis techniczny i dane techniczne Parametrów Podestu Przedmiotowy Podest Wiszący / Urządzenie spełnia następujące warunki: - umożliwia przemieszczenie się osób i materiałów w zbiorniku w kierunku pionowym; - umożliwi wykonanie rewizji / Inspekcji obmurza; - zapewni bezpieczne wsiadanie i wysiadanie z urządzenia; - sterowanie napędem pomostu będzie odbywać się przez osoby znajdujące się na nim. spełnia wymogi aktualnych przepisów dla eksploatacji w przestrzeniach zagrożonych wybuchem w podziemnych wyrobiskach, a mianowicie: Grupa I M2, > możliwość stosowania w pomieszczeniach zagrożonych wybuchem metanu - klasy "c" > wybuchu pyłu węglowego - klasy "B" > obwody sterowania iskrobezpieczne o kategorii - "ia" > osłony urządzeń sterowniczych min - IP 54

14 Dyrektywa Dyrektywa 2006/42/WE w sprawie zasadniczych wymagań dla maszyn i elementów bezpieczeństwa Dyrektywa 2004/108/WE w sprawie oceny zgodności aparatury z zasadniczymi wymaganiami dotyczącymi kompatybilności elektromagnetycznej Dyrektywa 2006/95/WE Dyrektywa 94/9/WE ATEX dotycząca sprzętu elektrycznego przeznaczonego do użytku w pewnych granicach napięcia Ujednolicenie przepisów prawnych państw członkowskich dotyczących urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem

15 Oraz Przepisów : Rozporządzenia Min. Gospodarki w sprawie bezpieczeństwa i higieny pracy prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w podziemnych zakładach górniczych z załącznikami Rozp. MG z dnia r. znowelizowane w 2006 r. - Minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy - w zakresie użytkowania maszyn przez pracowników podczas pracy - Rozp. MG z dnia r. wraz z późniejszymi nowelizacjami; Z uwagi na fakt iż Podest / Urządzenie nie jest traktowane jako urządzenie transportu pionowego, ani też jako urządzenie transportu specjalnego w rozumieniu przepisów zawartych w załączniku nr. 4 w/w Rozporządzenia nie jest ujęte w wykazie wyrobów, których stosowanie w zakładach górniczych wymaga dopuszczenia (załącznik nr. 1 Rozp. RM z dnia r. ) nie wymaga ono dopuszczeń do eksploatacji. - Zgodnie też z pismem Wyższego Urzędu Górniczego z dnia 30 czerwca 2010 r. i 12 grudnia 2011 roku urządzenie to nie wymaga dopuszczenia;

16

17 2.3. Charakterystyka techniczna przykładowego urządzenia. DANE OGÓLNE PRW - G - E- S 1/2 MODEL 1/2 MAKSYMALNA WYSOKOŚĆ RODZAJ DROGI TOCZENIA STANDARDOWA PRĘDKOŚĆ PRĘDKOŚĆ PODNOSZENIA PRĘDKOŚĆ OPUSZCZANIA PRĘDKOŚĆ PRZESUWANIA WYMIARY DŁUGOŚĆ PODESTU SZEROKOŚĆ PODESTU CIĘŻAR PODESTU CIĘŻAR URZĄDZEŃ PODNOSZĄCYCH 100 m Stacjonarny Min. 3-4 m / min Min. 3-4 m / min n / d 1250 x 800 / H-2600 mm Możliwe do mm 700 mm 385 kg 300 kg LICZBA OSÓB NA ODEŚCIE 3 4 ŚREDNICA LIN STALOWYCH 11 mm WYPOSAŻENIE ELEKTRYCZNE NAPIĘCIE ZASILAJĄCE I MOC NAPIĘCIE STERUJĄCE LICZBA SILNIKÓW PODNOSZĄCYCH 1 MOC SILNIKA PRZESUWAJĄCEGO 500 VAC 16 VDC N / d MOC SILNIKA ROTACYJNEGO 2,2 KW

18 Schemat przykładowego urządzenia 1 moduł

19 Widok przykładowego urządzenia.

20 .

21 Przykładowa Instalacja urządzenia widok ogólny.

22 Przykładowa Instalacja urządzenia widok z boku.

23 Przykładowa Instalacja urządzenia - Kotwienie.

24

25

26

27

28

29 PRW - G - E - S 1 Transport Podestu do Kopalni

30 PRW - G - E - S 1 montaż póbny i szkolenie załogi

31

32

33

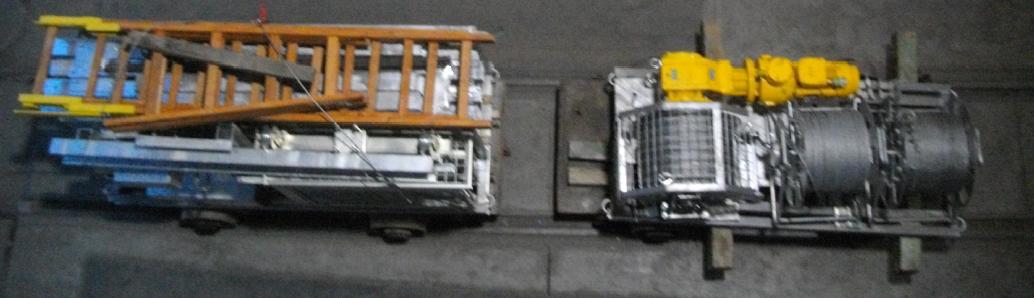

34 PRW - G - E - S 1 Transport Podestu do Kopalni de PRW - G - E - S 1 Rama montażowa Wciągarka z napędem

35

36

37 PRW - G - E - S 1 Zestaw gotowy do transportu na miejsce Instalacji

38 Przykładowa Instalacja PRW - G - E - S 1 na poziomie pomostu zbiornika retencyjnego

39

40 PRW - G - E - S 1 Testy przez zjazdem do zbiornika retencyjnego PRW - G - E - S 1 Instalacja po pracy

41

42 PRW - G - E Inne rozwiązania w realizacji.

43

44

45 Przykładowe rozwiązanie Instalacji PRW - G - E - P - 2

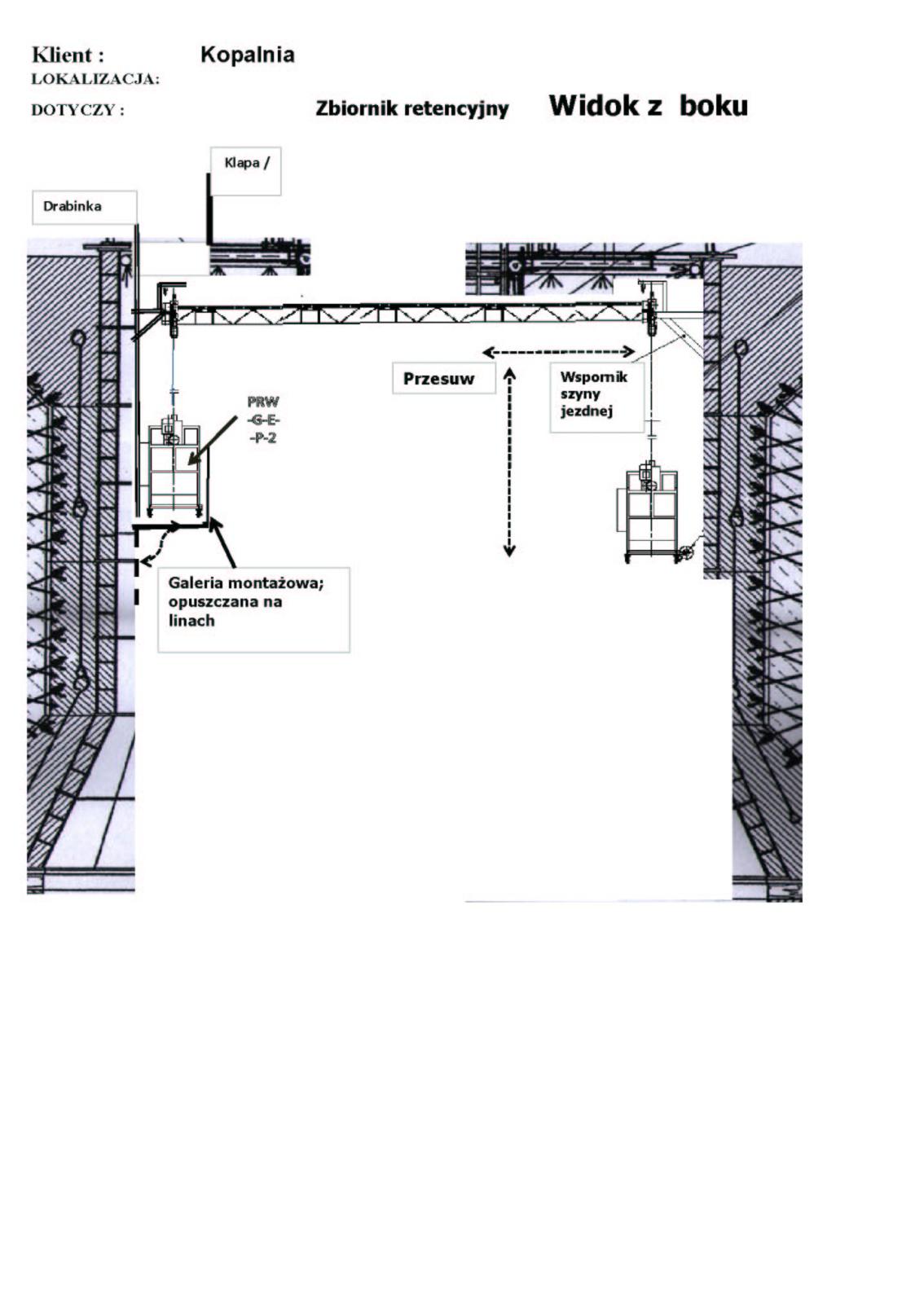

46 Przykładowe rozwiązanie Instalacji PRW - G - E - P - 2 dla zbiornika istniejącego

47 Podesty Ruchome Wiszące - G RNICZE - Ręczne Elektryczne Stacjonarne Przejezdne Funkcjonalne - do: 0,8 To udźwigu; do 200 m i więcej Robocze - do kontroli i napraw Autonomiczne - napęd elektyryczny lub ręczny Coraz częściej poszukiwane - w kraju i za granicą Optymalne rozwiązania - dostoswanie do potrzeb = BEZPIECZEŃTWO + EFEKTYWNOŚĆ
