SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH WS.00 WINDY I SCHODY RUCHOME

Transkrypt

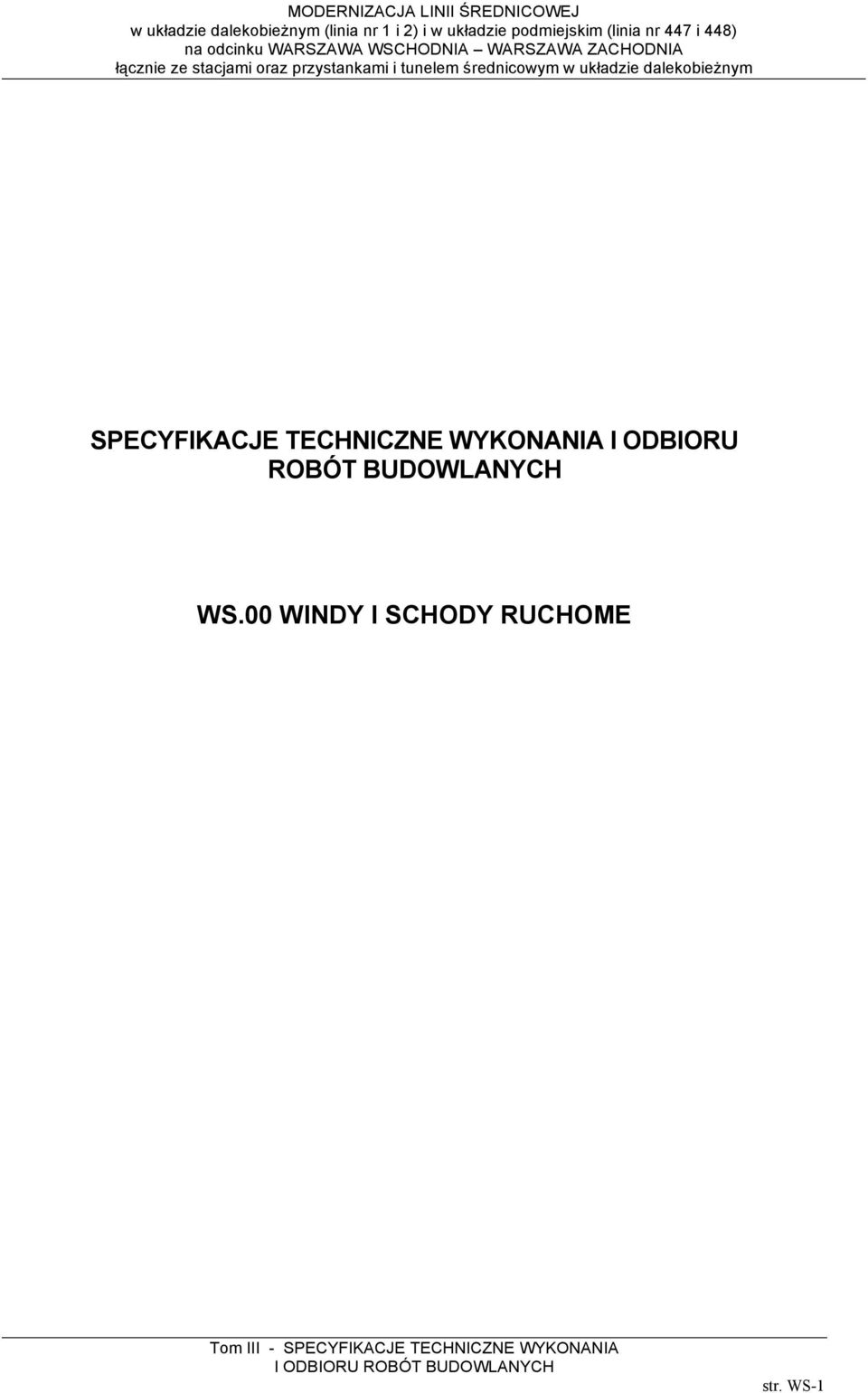

1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH WS.00 WINDY I SCHODY RUCHOME str. WS-1

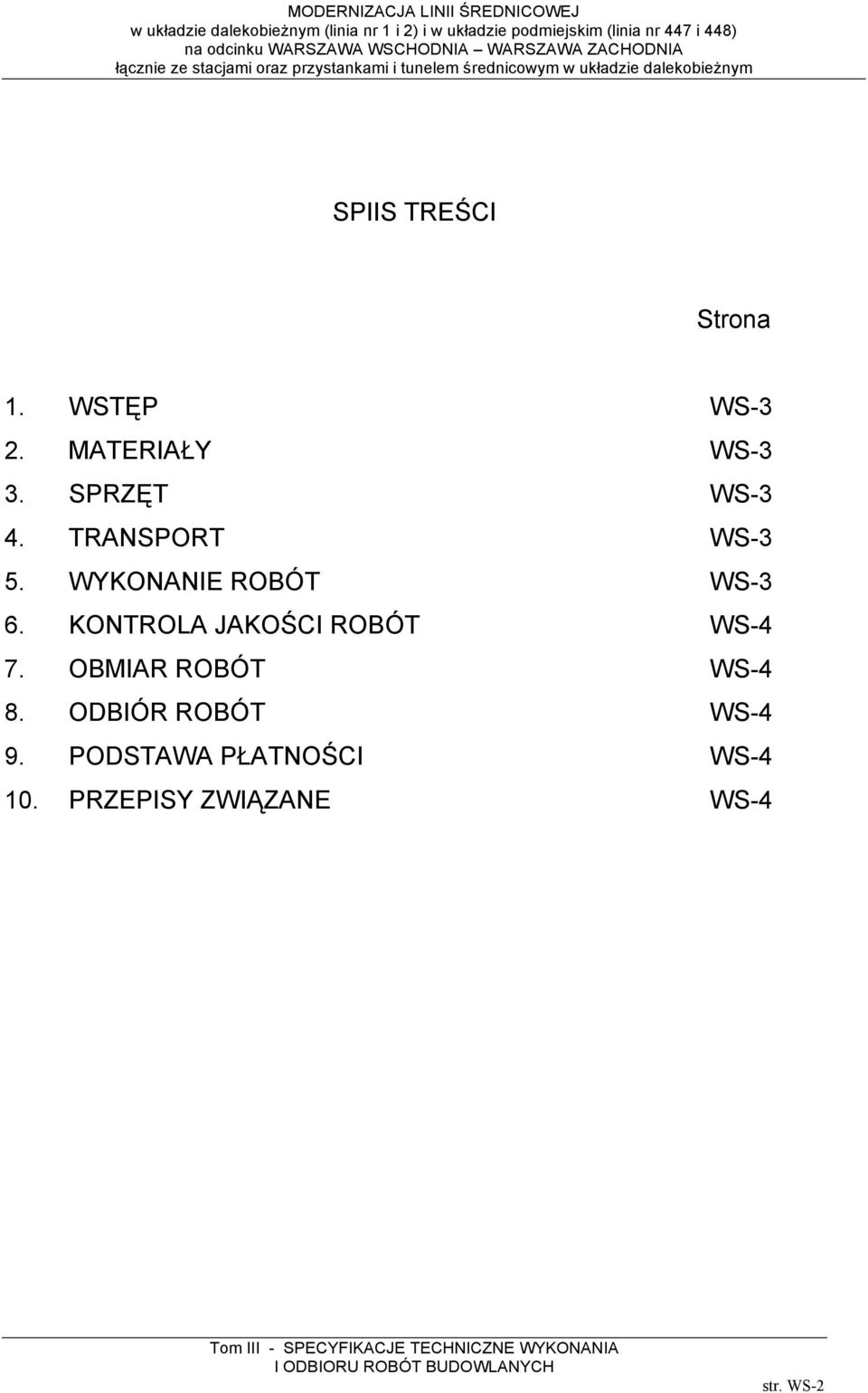

2 SPIIS TREŚCI Strona 1. WSTĘP WS-3 2. MATERIAŁY WS-3 3. SPRZĘT WS-3 4. TRANSPORT WS-3 5. WYKONANIE ROBÓT WS-3 6. KONTROLA JAKOŚCI ROBÓT WS-4 7. OBMIAR ROBÓT WS-4 8. ODBIÓR ROBÓT WS-4 9. PODSTAWA PŁATNOŚCI WS PRZEPISY ZWIĄZANE WS-4 str. WS-2

3 1. WSTĘP Przedmiot STWiORB. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z montażem wind i schodów ruchomych Zakres stosowania STWiORB. Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych STWiORB. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu zainstalowanie wind i schodów ruchomych Określenia podstawowe. Określenia podane w niniejszej STWiORB są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, STWiORB i poleceniami Inżyniera. 2. MATERIAŁY. 2.1 schody ruchome typ K rozmiary: szerokość schodów = 800 mm szerokość całości = 1340 mm szerokość szachtu = 1400 mm ciężar = 78 kn siły obciążenia: R1 = 71 kn, R2 = 63 kn moc silnika = 7,5 kw 2.2 schody ruchome typ M rozmiary: szerokość schodów = 800 mm szerokość całości = 1340 mm szerokość szachtu = 1400 mm ciężar = 122 kn siły obciążenia: R1 = 43 kn, R2 = 55 kn, R3 = 118 kn moc silnika = 7,5 kw str. WS-3

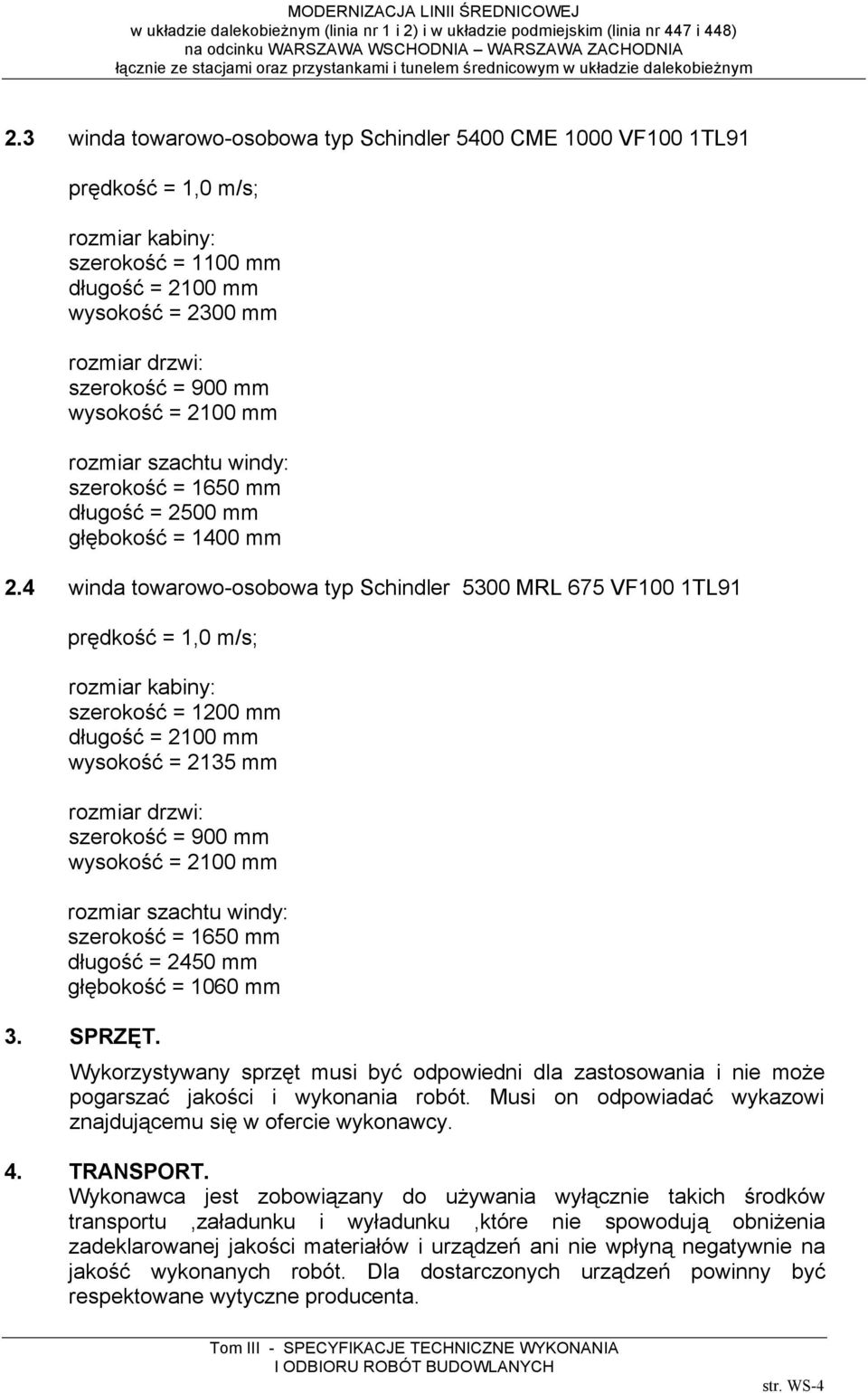

4 2.3 winda towarowo-osobowa typ Schindler 5400 CME 1000 VF100 1TL91 prędkość = 1,0 m/s; rozmiar kabiny: szerokość = 1100 mm długość = 2100 mm wysokość = 2300 mm rozmiar drzwi: szerokość = 900 mm wysokość = 2100 mm rozmiar szachtu windy: szerokość = 1650 mm długość = 2500 mm głębokość = 1400 mm 2.4 winda towarowo-osobowa typ Schindler 5300 MRL 675 VF100 1TL91 prędkość = 1,0 m/s; rozmiar kabiny: szerokość = 1200 mm długość = 2100 mm wysokość = 2135 mm rozmiar drzwi: szerokość = 900 mm wysokość = 2100 mm rozmiar szachtu windy: szerokość = 1650 mm długość = 2450 mm głębokość = 1060 mm 3. SPRZĘT. Wykorzystywany sprzęt musi być odpowiedni dla zastosowania i nie może pogarszać jakości i wykonania robót. Musi on odpowiadać wykazowi znajdującemu się w ofercie wykonawcy. 4. TRANSPORT. Wykonawca jest zobowiązany do używania wyłącznie takich środków transportu,załadunku i wyładunku,które nie spowodują obniżenia zadeklarowanej jakości materiałów i urządzeń ani nie wpłyną negatywnie na jakość wykonanych robót. Dla dostarczonych urządzeń powinny być respektowane wytyczne producenta. str. WS-4

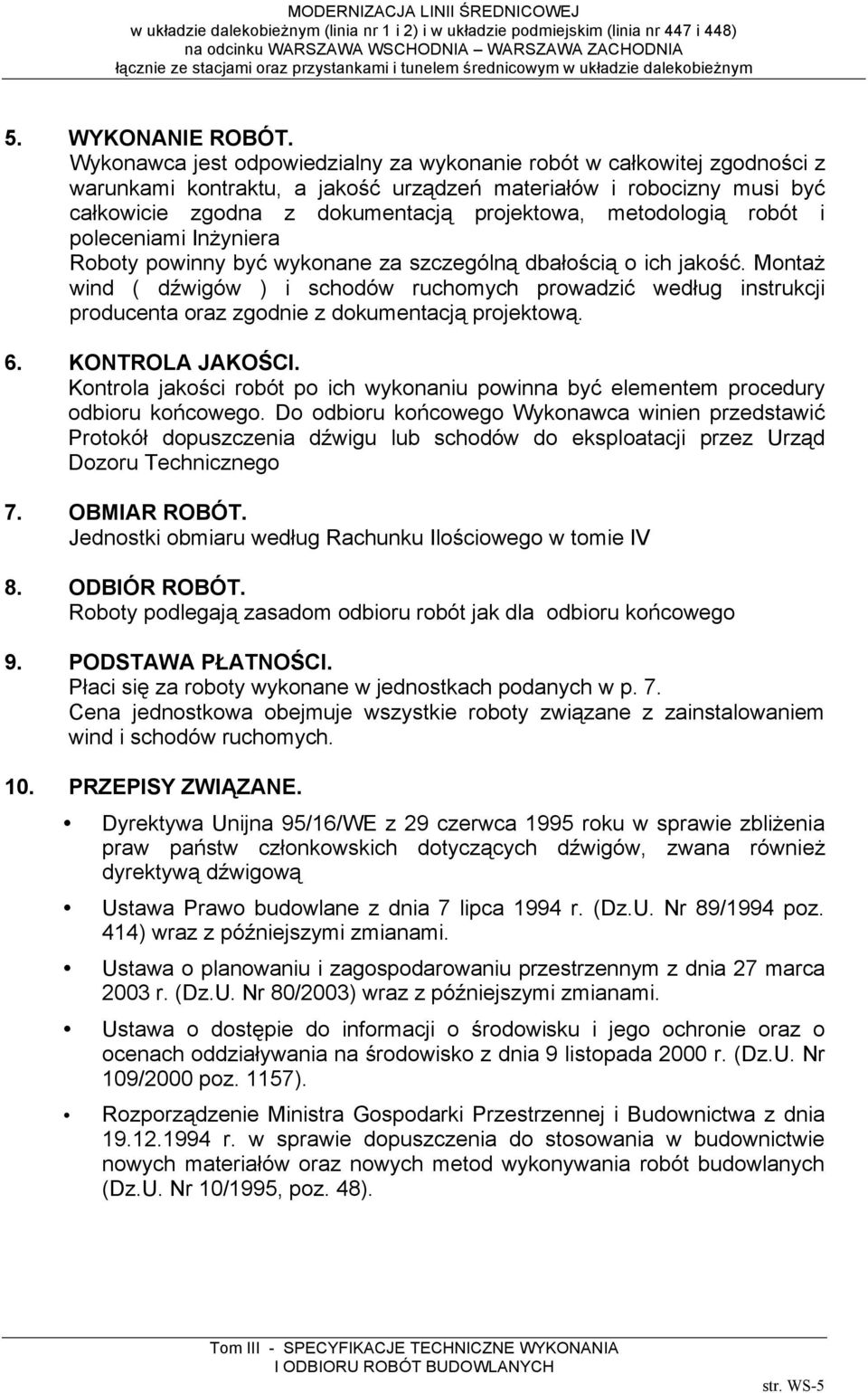

5 5. WYKONANIE ROBÓT. Wykonawca jest odpowiedzialny za wykonanie robót w całkowitej zgodności z warunkami kontraktu, a jakość urządzeń materiałów i robocizny musi być całkowicie zgodna z dokumentacją projektowa, metodologią robót i poleceniami Inżyniera Roboty powinny być wykonane za szczególną dbałością o ich jakość. Montaż wind ( dźwigów ) i schodów ruchomych prowadzić według instrukcji producenta oraz zgodnie z dokumentacją projektową. 6. KONTROLA JAKOŚCI. Kontrola jakości robót po ich wykonaniu powinna być elementem procedury odbioru końcowego. Do odbioru końcowego Wykonawca winien przedstawić Protokół dopuszczenia dźwigu lub schodów do eksploatacji przez Urząd Dozoru Technicznego 7. OBMIAR ROBÓT. Jednostki obmiaru według Rachunku Ilościowego w tomie IV 8. ODBIÓR ROBÓT. Roboty podlegają zasadom odbioru robót jak dla odbioru końcowego 9. PODSTAWA PŁATNOŚCI. Płaci się za roboty wykonane w jednostkach podanych w p. 7. Cena jednostkowa obejmuje wszystkie roboty związane z zainstalowaniem wind i schodów ruchomych. 10. PRZEPISY ZWIĄZANE. Dyrektywa Unijna 95/16/WE z 29 czerwca 1995 roku w sprawie zbliżenia praw państw członkowskich dotyczących dźwigów, zwana również dyrektywą dźwigową Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (Dz.U. Nr 89/1994 poz. 414) wraz z późniejszymi zmianami. Ustawa o planowaniu i zagospodarowaniu przestrzennym z dnia 27 marca 2003 r. (Dz.U. Nr 80/2003) wraz z późniejszymi zmianami. Ustawa o dostępie do informacji o środowisku i jego ochronie oraz o ocenach oddziaływania na środowisko z dnia 9 listopada 2000 r. (Dz.U. Nr 109/2000 poz. 1157). Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie dopuszczenia do stosowania w budownictwie nowych materiałów oraz nowych metod wykonywania robót budowlanych (Dz.U. Nr 10/1995, poz. 48). str. WS-5

6 Normy : PN-EN 81-1:2002 Przepisy bezpieczeństwa dotyczące budowy i instalowania dźwigów. Część 1: Dźwigi elektryczne. PN-EN 81-28:2004 Przepisy bezpieczeństwa dotyczące budowy i instalowania dźwigów. Dźwigi osobowe i towarowe. Część 28: Zdalne alarmowanie w dźwigach osobowych i towarowych. PN-EN 81-58:2005 Przepisy bezpieczeństwa dotyczące budowy i instalowania dźwigów.badania i próby. Część 58: Próba odporności ogniowej drzwi przystankowych. PN-EN 81-70:2005 Przepisy bezpieczeństwa dotyczące budowy i instalowania dźwigów. Szczególne zastosowania dźwigów osobowych i towarowych. Część 70: Dostępność dźwigów dla osób, w tym osób niepełnosprawnych. PN-EN 81-71:2005 (U) Przepisy bezpieczeństwa dotyczące budowy i instalowania dźwigów. Szczególne zastosowania dźwigów osobowych i towarowych. Część 71: Dźwigi odporne na wandalizm. PN-EN 81-73:2006 Przepisy bezpieczeństwa dotyczące budowy i instalowania dźwigów. Szczególne zastosowania dźwigów osobowych i towarowych. Część 73: Funkcjonowanie dźwigów w przypadku pożaru. PN-EN 12016:2006 Kompatybilność elektromagnetyczna. Dźwigi, schody i chodniki ruchome - Odporność. PN-EN 13015:2003 Konserwacja dźwigów i schodów ruchomych. Zasady opracowywania instrukcji konserwacji. PN-EN 81-3:2002 Przepisy bezpieczeństwa dotyczące budowy i instalowania dźwigów. Część 3: Dźwigi towarowe małe elektryczne i hydrauliczne..pn-en 81-80:2005 Przepisy bezpieczeństwa dotyczące budowy i instalowania dźwigów. Dźwigi użytkowane. Część 80: Zasady poprawy bezpieczeństwa użytkowanych dźwigów osobowych i towarowych. PN-ISO :1995 Dźwigi. Urządzenia do sterowania, sygnalizacji i wyposażenie dodatkowe. PN-ISO :1997 Dźwigi. Dźwigi osobowe instalowane w budynkach mieszkalnych. Planowanie i dobór. PN-ISO 7465:2000 Dźwigi osobowe i towarowe małe. Prowadnice kabinowe i przeciwwagowe. Typ-T. PN-M-45015:1989 Technika bezpieczeństwa.dźwigi elektryczne.bliczenia lin, łańcuchów i tarcz ciernych. PN-M-45043:1997 Dźwigi. Klasyfikacja. str. WS-6
