- Demontaż istniejącego dźwigu wraz ze stalowym podestem na którym jest posadowiony. Wymiary obecnego podestu ok. 4m x 6m.

Transkrypt

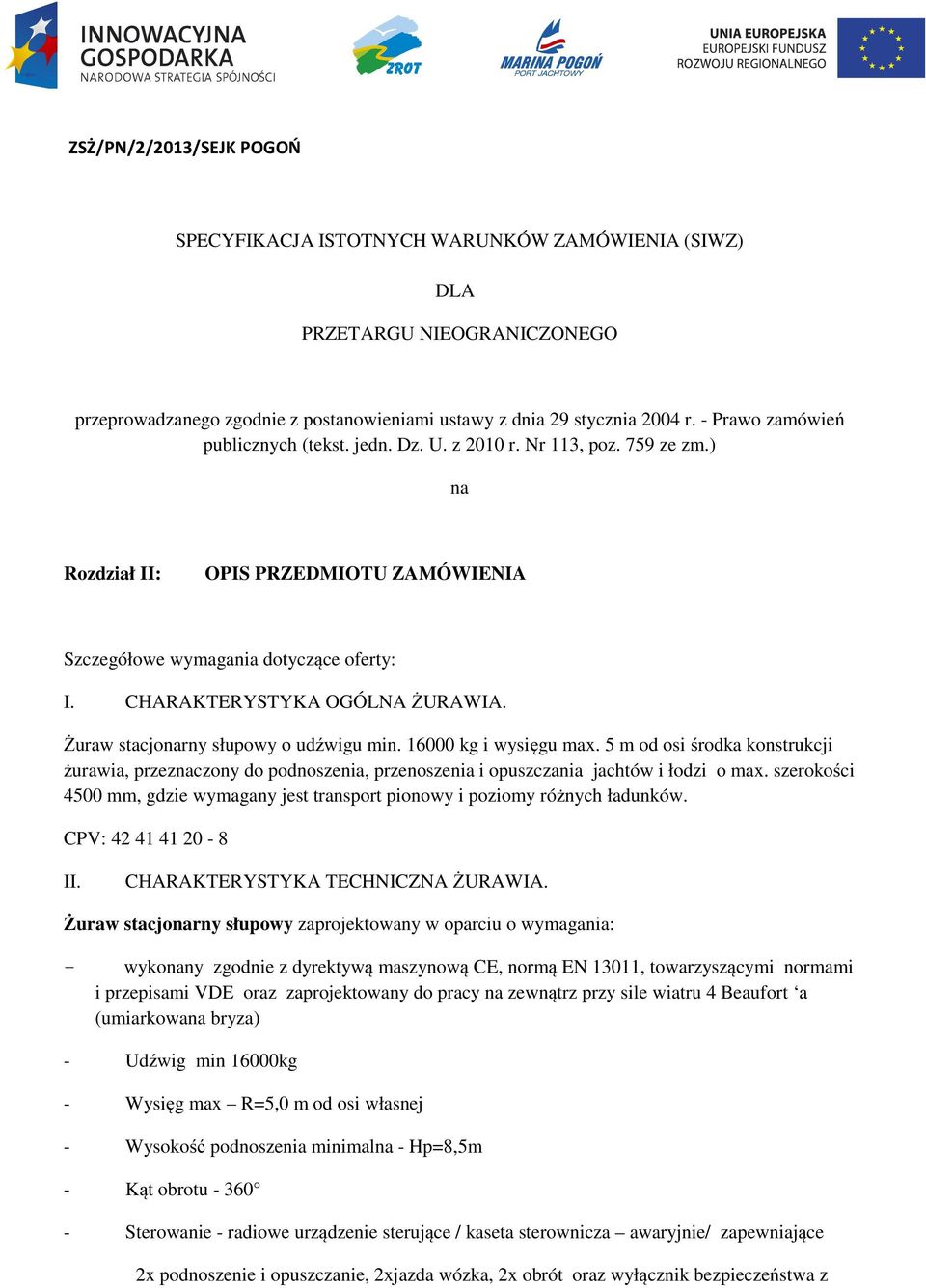

1 ZSŻ/PN/2/2013/SEJK POGOŃ SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA (SIWZ) DLA PRZETARGU NIEOGRANICZONEGO przeprowadzanego zgodnie z postanowieniami ustawy z dnia 29 stycznia 2004 r. - Prawo zamówień publicznych (tekst. jedn. Dz. U. z 2010 r. Nr 113, poz. 759 ze zm.) na Rozdział II: OPIS PRZEDMIOTU ZAMÓWIENIA Szczegółowe wymagania dotyczące oferty: I. CHARAKTERYSTYKA OGÓLNA ŻURAWIA. Żuraw stacjonarny słupowy o udźwigu min kg i wysięgu max. 5 m od osi środka konstrukcji żurawia, przeznaczony do podnoszenia, przenoszenia i opuszczania jachtów i łodzi o max. szerokości 4500 mm, gdzie wymagany jest transport pionowy i poziomy różnych ładunków. CPV: II. CHARAKTERYSTYKA TECHNICZNA ŻURAWIA. Żuraw stacjonarny słupowy zaprojektowany w oparciu o wymagania: - wykonany zgodnie z dyrektywą maszynową CE, normą EN 13011, towarzyszącymi normami i przepisami VDE oraz zaprojektowany do pracy na zewnątrz przy sile wiatru 4 Beaufort a (umiarkowana bryza) - Udźwig min 16000kg - Wysięg max R=5,0 m od osi własnej - Wysokość podnoszenia minimalna - Hp=8,5m - Kąt obrotu Sterowanie - radiowe urządzenie sterujące / kaseta sterownicza awaryjnie/ zapewniające 2x podnoszenie i opuszczanie, 2xjazda wózka, 2x obrót oraz wyłącznik bezpieczeństwa z

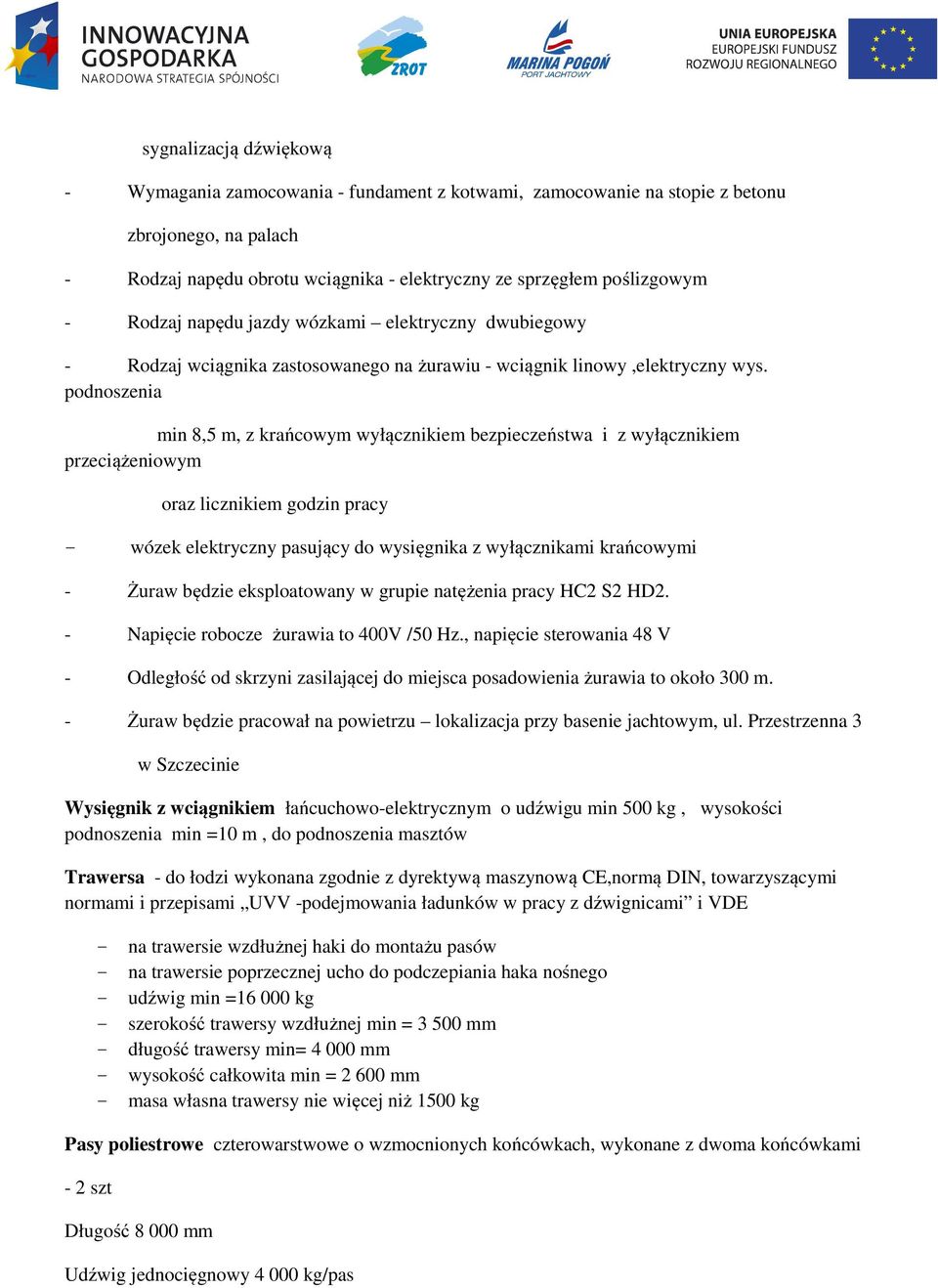

2 sygnalizacją dźwiękową - Wymagania zamocowania - fundament z kotwami, zamocowanie na stopie z betonu zbrojonego, na palach - Rodzaj napędu obrotu wciągnika - elektryczny ze sprzęgłem poślizgowym - Rodzaj napędu jazdy wózkami elektryczny dwubiegowy - Rodzaj wciągnika zastosowanego na żurawiu - wciągnik linowy,elektryczny wys. podnoszenia min 8,5 m, z krańcowym wyłącznikiem bezpieczeństwa i z wyłącznikiem przeciążeniowym oraz licznikiem godzin pracy - wózek elektryczny pasujący do wysięgnika z wyłącznikami krańcowymi - Żuraw będzie eksploatowany w grupie natężenia pracy HC2 S2 HD2. - Napięcie robocze żurawia to 400V /50 Hz., napięcie sterowania 48 V - Odległość od skrzyni zasilającej do miejsca posadowienia żurawia to około 300 m. - Żuraw będzie pracował na powietrzu lokalizacja przy basenie jachtowym, ul. Przestrzenna 3 w Szczecinie Wysięgnik z wciągnikiem łańcuchowo-elektrycznym o udźwigu min 500 kg, wysokości podnoszenia min =10 m, do podnoszenia masztów Trawersa - do łodzi wykonana zgodnie z dyrektywą maszynową CE,normą DIN, towarzyszącymi normami i przepisami UVV -podejmowania ładunków w pracy z dźwignicami i VDE - na trawersie wzdłużnej haki do montażu pasów - na trawersie poprzecznej ucho do podczepiania haka nośnego - udźwig min = kg - szerokość trawersy wzdłużnej min = mm - długość trawersy min= mm - wysokość całkowita min = mm - masa własna trawersy nie więcej niż 1500 kg Pasy poliestrowe czterowarstwowe o wzmocnionych końcówkach, wykonane z dwoma końcówkami - 2 szt Długość mm Udźwig jednocięgnowy kg/pas

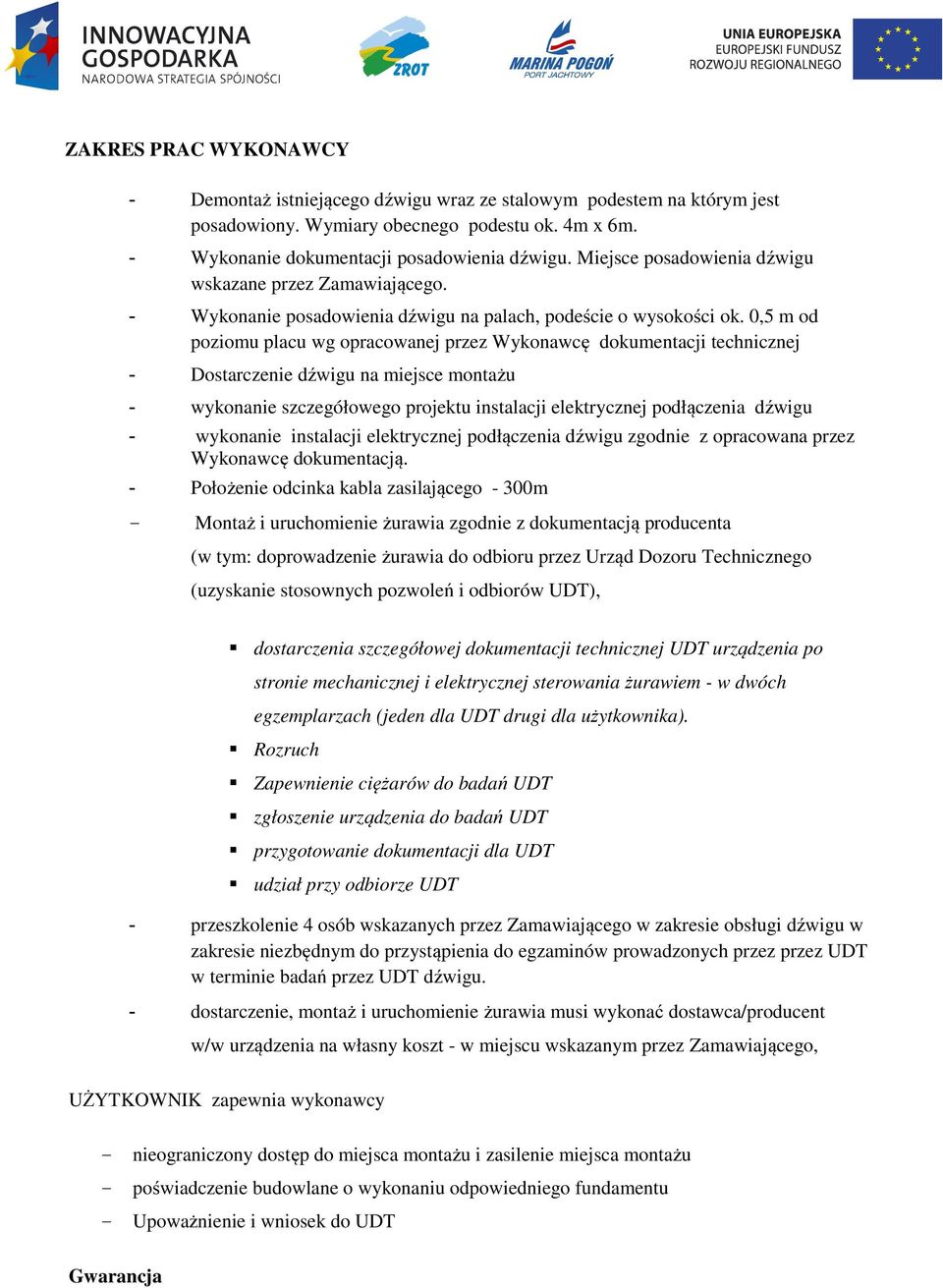

3 ZAKRES PRAC WYKONAWCY - Demontaż istniejącego dźwigu wraz ze stalowym podestem na którym jest posadowiony. Wymiary obecnego podestu ok. 4m x 6m. - Wykonanie dokumentacji posadowienia dźwigu. Miejsce posadowienia dźwigu wskazane przez Zamawiającego. - Wykonanie posadowienia dźwigu na palach, podeście o wysokości ok. 0,5 m od poziomu placu wg opracowanej przez Wykonawcę dokumentacji technicznej - Dostarczenie dźwigu na miejsce montażu - wykonanie szczegółowego projektu instalacji elektrycznej podłączenia dźwigu - wykonanie instalacji elektrycznej podłączenia dźwigu zgodnie z opracowana przez Wykonawcę dokumentacją. - Położenie odcinka kabla zasilającego - 300m - Montaż i uruchomienie żurawia zgodnie z dokumentacją producenta (w tym: doprowadzenie żurawia do odbioru przez Urząd Dozoru Technicznego (uzyskanie stosownych pozwoleń i odbiorów UDT), dostarczenia szczegółowej dokumentacji technicznej UDT urządzenia po stronie mechanicznej i elektrycznej sterowania żurawiem - w dwóch egzemplarzach (jeden dla UDT drugi dla użytkownika). Rozruch Zapewnienie ciężarów do badań UDT zgłoszenie urządzenia do badań UDT przygotowanie dokumentacji dla UDT udział przy odbiorze UDT - przeszkolenie 4 osób wskazanych przez Zamawiającego w zakresie obsługi dźwigu w zakresie niezbędnym do przystąpienia do egzaminów prowadzonych przez przez UDT w terminie badań przez UDT dźwigu. - dostarczenie, montaż i uruchomienie żurawia musi wykonać dostawca/producent w/w urządzenia na własny koszt - w miejscu wskazanym przez Zamawiającego, UŻYTKOWNIK zapewnia wykonawcy - nieograniczony dostęp do miejsca montażu i zasilenie miejsca montażu - poświadczenie budowlane o wykonaniu odpowiedniego fundamentu - Upoważnienie i wniosek do UDT Gwarancja

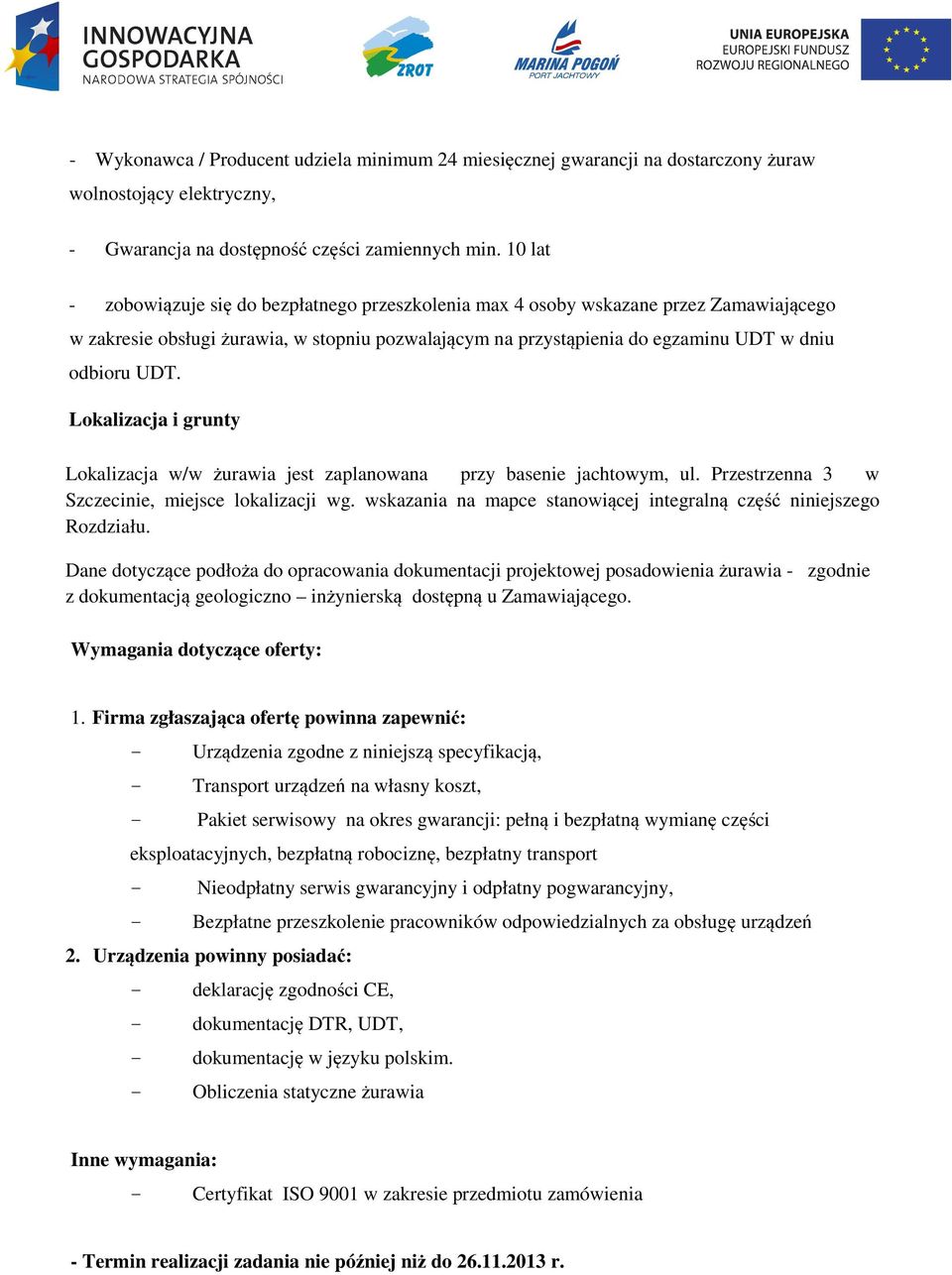

4 - Wykonawca / Producent udziela minimum 24 miesięcznej gwarancji na dostarczony żuraw wolnostojący elektryczny, - Gwarancja na dostępność części zamiennych min. 10 lat - zobowiązuje się do bezpłatnego przeszkolenia max 4 osoby wskazane przez Zamawiającego w zakresie obsługi żurawia, w stopniu pozwalającym na przystąpienia do egzaminu UDT w dniu odbioru UDT. Lokalizacja i grunty Lokalizacja w/w żurawia jest zaplanowana przy basenie jachtowym, ul. Przestrzenna 3 w Szczecinie, miejsce lokalizacji wg. wskazania na mapce stanowiącej integralną część niniejszego Rozdziału. Dane dotyczące podłoża do opracowania dokumentacji projektowej posadowienia żurawia - zgodnie z dokumentacją geologiczno inżynierską dostępną u Zamawiającego. Wymagania dotyczące oferty: 1. Firma zgłaszająca ofertę powinna zapewnić: - Urządzenia zgodne z niniejszą specyfikacją, - Transport urządzeń na własny koszt, - Pakiet serwisowy na okres gwarancji: pełną i bezpłatną wymianę części eksploatacyjnych, bezpłatną robociznę, bezpłatny transport - Nieodpłatny serwis gwarancyjny i odpłatny pogwarancyjny, - Bezpłatne przeszkolenie pracowników odpowiedzialnych za obsługę urządzeń 2. Urządzenia powinny posiadać: - deklarację zgodności CE, - dokumentację DTR, UDT, - dokumentację w języku polskim. - Obliczenia statyczne żurawia Inne wymagania: - Certyfikat ISO 9001 w zakresie przedmiotu zamówienia - Termin realizacji zadania nie później niż do r.

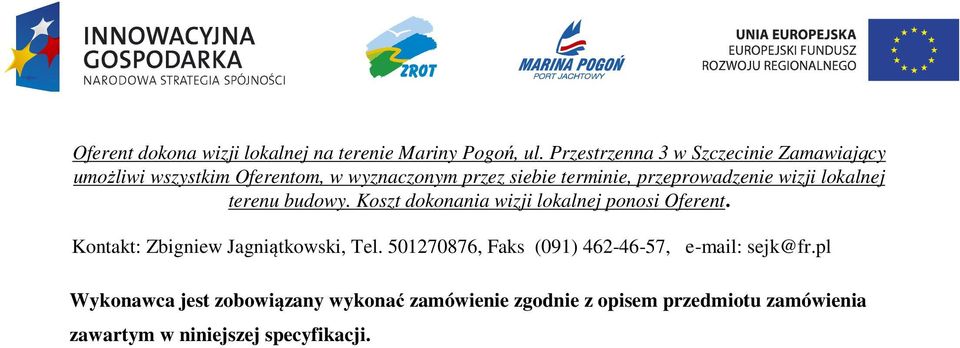

5 Oferent dokona wizji lokalnej na terenie Mariny Pogoń, ul. Przestrzenna 3 w Szczecinie Zamawiający umożliwi wszystkim Oferentom, w wyznaczonym przez siebie terminie, przeprowadzenie wizji lokalnej terenu budowy. Koszt dokonania wizji lokalnej ponosi Oferent. Kontakt: Zbigniew Jagniątkowski, Tel , Faks (091) , sejk@fr.pl Wykonawca jest zobowiązany wykonać zamówienie zgodnie z opisem przedmiotu zamówienia zawartym w niniejszej specyfikacji.
