Transkrypt

1 SPIS TREŚCI SPIS TREŚCI 1. PODSTAWA OPRACOWANIA. 2. ZAKRES OPRACOWANIA. 3. INFORMACJA O ZASILANIU ELEKTROENERGETYCZNYM. 4. TABLICA LICZNIKOWA TL I TABLICA ELEKTRYCZNA BUDYNKU TEB. 5. WEWNĘTRZNE LINIE ZASILAJĄCE WLZ. 6. TABLICA ELEKTRYCZNA ROZDZIELCZA TE 7. TABLICA ELEKTRYCZNA ROZDZIELCZA TK 8. INSTALACJE ELEKTRYCZNE WEWNĘTRZNE. 9. INSTALACJE TELETECHNICZNE WEWNĘTRZNE. 10. PROWADZENIE KABLI I PRZEWODÓW. 11. TYPY KABLI I PRZEWODÓW. 12. STANDARDY WYPOSAŻENIA ELEKTRYCZNEGO. 13. INSTALACJA UZIEMIENIA I POŁĄCZEŃ WYRÓWNAWCZYCH. 14. INSTALACJA OCHRONY ODGROMOWEJ I PRZECIWPRZEPIĘCIOWA LPS. 15. OCHRONA PRZECIWPORAŻENIOWA. 16. BILANS ELEKTROENERGETYCZNY. 17. UWAGI. 18. CZĘŚĆ RYSUNKOWA. SPIS RYSUNKÓW

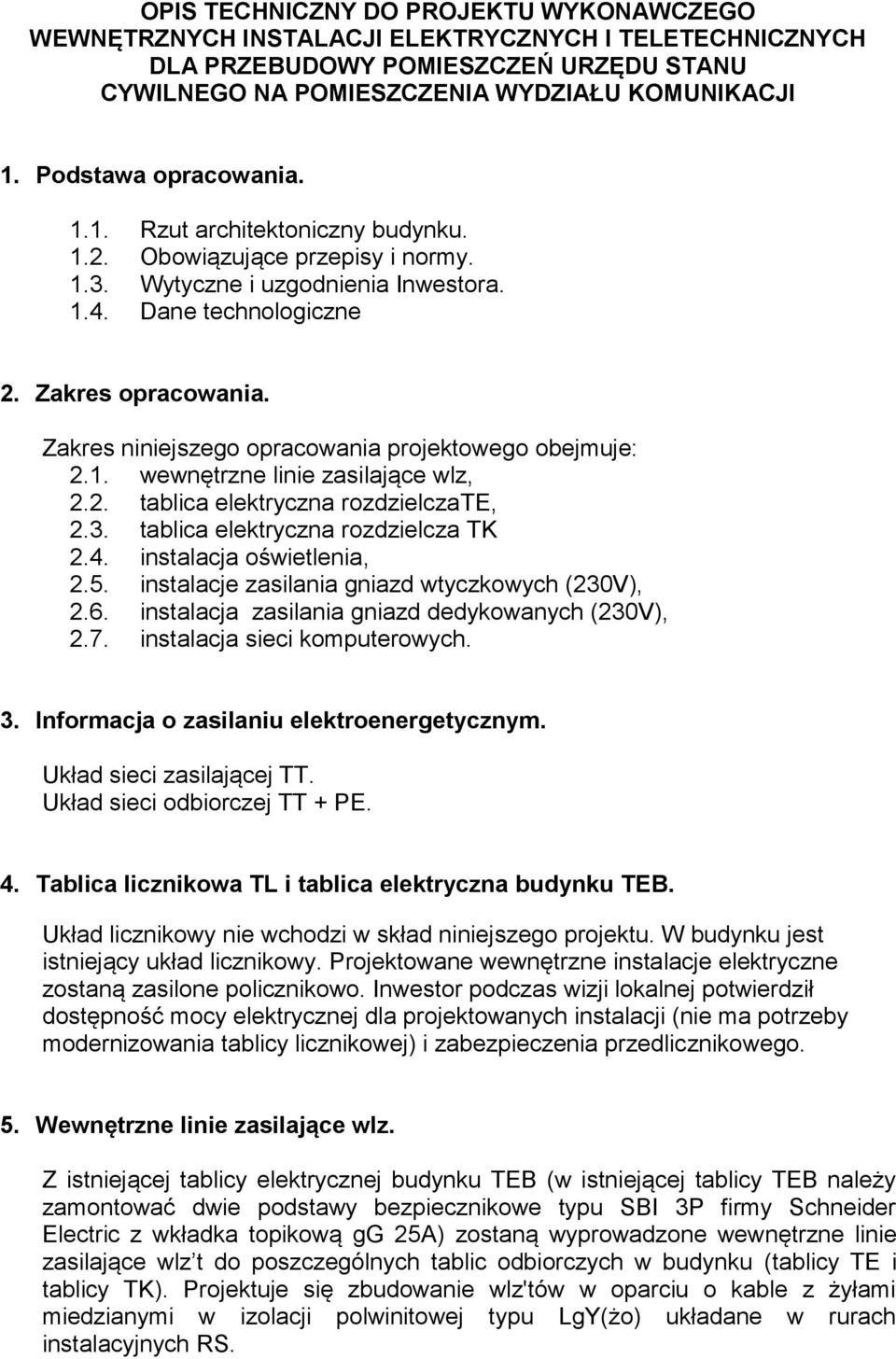

2 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO WEWNĘTRZNYCH INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH DLA PRZEBUDOWY POMIESZCZEŃ URZĘDU STANU CYWILNEGO NA POMIESZCZENIA WYDZIAŁU KOMUNIKACJI 1. Podstawa opracowania Rzut architektoniczny budynku Obowiązujące przepisy i normy Wytyczne i uzgodnienia Inwestora Dane technologiczne 2. Zakres opracowania. Zakres niniejszego opracowania projektowego obejmuje: 2.1. wewnętrzne linie zasilające wlz, 2.2. tablica elektryczna rozdzielczate, 2.3. tablica elektryczna rozdzielcza TK 2.4. instalacja oświetlenia, 2.5. instalacje zasilania gniazd wtyczkowych (230V), 2.6. instalacja zasilania gniazd dedykowanych (230V), 2.7. instalacja sieci komputerowych. 3. Informacja o zasilaniu elektroenergetycznym. Układ sieci zasilającej TT. Układ sieci odbiorczej TT + PE. 4. Tablica licznikowa TL i tablica elektryczna budynku TEB. Układ licznikowy nie wchodzi w skład niniejszego projektu. W budynku jest istniejący układ licznikowy. Projektowane wewnętrzne instalacje elektryczne zostaną zasilone policznikowo. Inwestor podczas wizji lokalnej potwierdził dostępność mocy elektrycznej dla projektowanych instalacji (nie ma potrzeby modernizowania tablicy licznikowej) i zabezpieczenia przedlicznikowego. 5. Wewnętrzne linie zasilające wlz. Z istniejącej tablicy elektrycznej budynku TEB (w istniejącej tablicy TEB należy zamontować dwie podstawy bezpiecznikowe typu SBI 3P firmy Schneider Electric z wkładka topikową gg 25A) zostaną wyprowadzone wewnętrzne linie zasilające wlz t do poszczególnych tablic odbiorczych w budynku (tablicy TE i tablicy TK). Projektuje się zbudowanie wlz'tów w oparciu o kable z żyłami miedzianymi w izolacji polwinitowej typu LgY(żo) układane w rurach instalacyjnych RS.

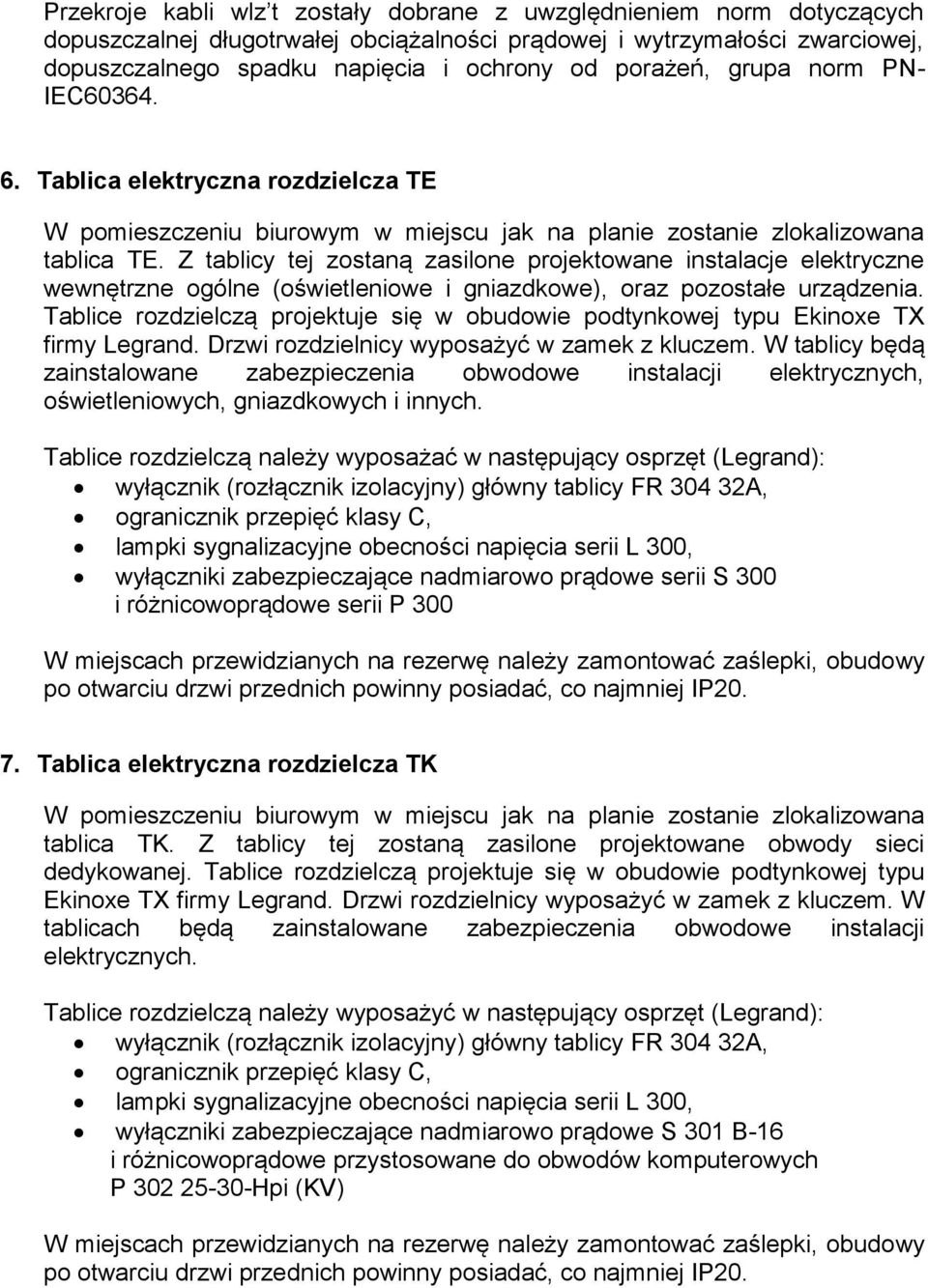

3 Przekroje kabli wlz t zostały dobrane z uwzględnieniem norm dotyczących dopuszczalnej długotrwałej obciążalności prądowej i wytrzymałości zwarciowej, dopuszczalnego spadku napięcia i ochrony od porażeń, grupa norm PN- IEC Tablica elektryczna rozdzielcza TE W pomieszczeniu biurowym w miejscu jak na planie zostanie zlokalizowana tablica TE. Z tablicy tej zostaną zasilone projektowane instalacje elektryczne wewnętrzne ogólne (oświetleniowe i gniazdkowe), oraz pozostałe urządzenia. Tablice rozdzielczą projektuje się w obudowie podtynkowej typu Ekinoxe TX firmy Legrand. Drzwi rozdzielnicy wyposażyć w zamek z kluczem. W tablicy będą zainstalowane zabezpieczenia obwodowe instalacji elektrycznych, oświetleniowych, gniazdkowych i innych. Tablice rozdzielczą należy wyposażać w następujący osprzęt (Legrand): wyłącznik (rozłącznik izolacyjny) główny tablicy FR A, ogranicznik przepięć klasy C, lampki sygnalizacyjne obecności napięcia serii L 300, wyłączniki zabezpieczające nadmiarowo prądowe serii S 300 i różnicowoprądowe serii P 300 W miejscach przewidzianych na rezerwę należy zamontować zaślepki, obudowy po otwarciu drzwi przednich powinny posiadać, co najmniej IP Tablica elektryczna rozdzielcza TK W pomieszczeniu biurowym w miejscu jak na planie zostanie zlokalizowana tablica TK. Z tablicy tej zostaną zasilone projektowane obwody sieci dedykowanej. Tablice rozdzielczą projektuje się w obudowie podtynkowej typu Ekinoxe TX firmy Legrand. Drzwi rozdzielnicy wyposażyć w zamek z kluczem. W tablicach będą zainstalowane zabezpieczenia obwodowe instalacji elektrycznych. Tablice rozdzielczą należy wyposażyć w następujący osprzęt (Legrand): wyłącznik (rozłącznik izolacyjny) główny tablicy FR A, ogranicznik przepięć klasy C, lampki sygnalizacyjne obecności napięcia serii L 300, wyłączniki zabezpieczające nadmiarowo prądowe S 301 B-16 i różnicowoprądowe przystosowane do obwodów komputerowych P Hpi (KV) W miejscach przewidzianych na rezerwę należy zamontować zaślepki, obudowy po otwarciu drzwi przednich powinny posiadać, co najmniej IP20.

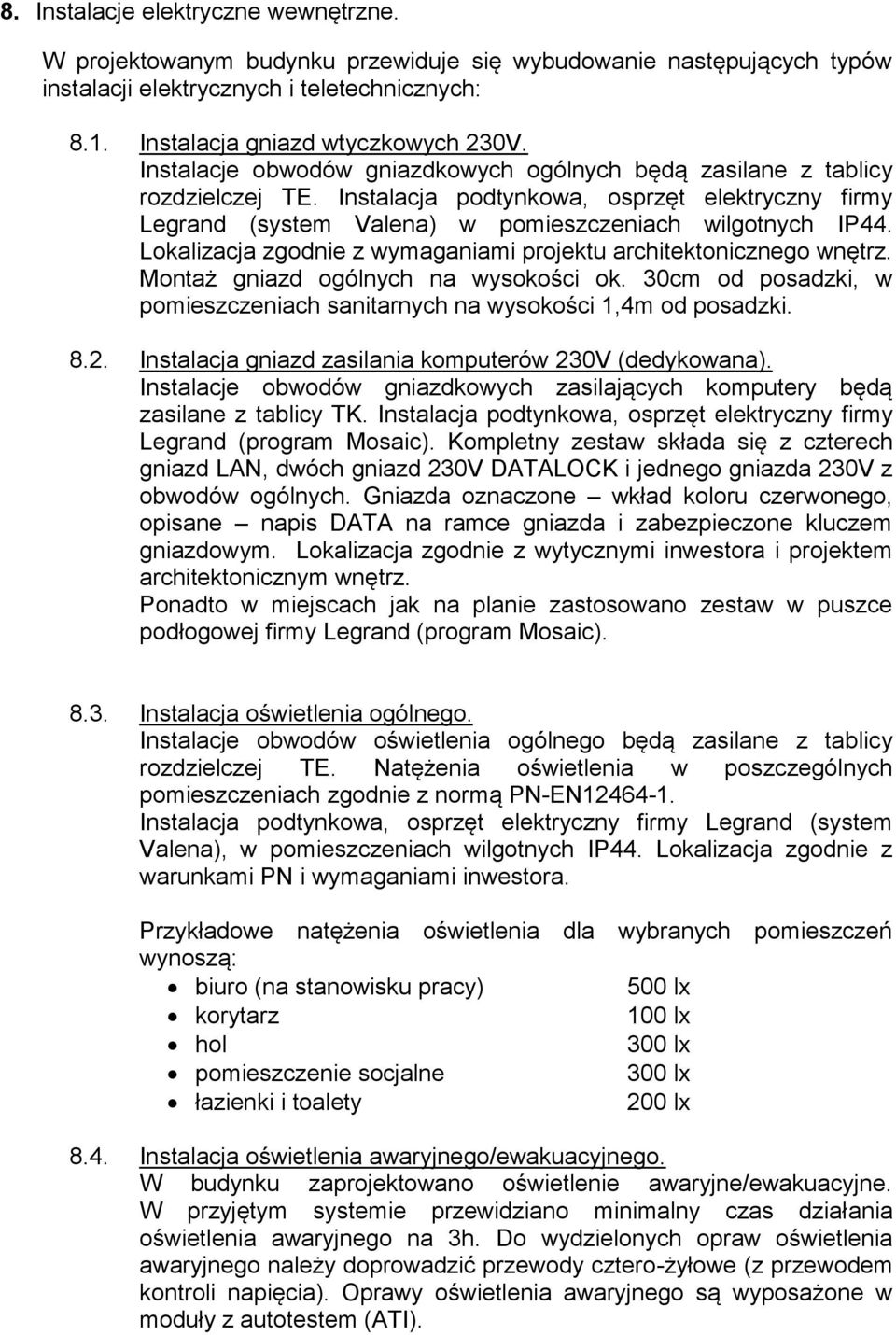

4 8. Instalacje elektryczne wewnętrzne. W projektowanym budynku przewiduje się wybudowanie następujących typów instalacji elektrycznych i teletechnicznych: 8.1. Instalacja gniazd wtyczkowych 230V. Instalacje obwodów gniazdkowych ogólnych będą zasilane z tablicy rozdzielczej TE. Instalacja podtynkowa, osprzęt elektryczny firmy Legrand (system Valena) w pomieszczeniach wilgotnych IP44. Lokalizacja zgodnie z wymaganiami projektu architektonicznego wnętrz. Montaż gniazd ogólnych na wysokości ok. 30cm od posadzki, w pomieszczeniach sanitarnych na wysokości 1,4m od posadzki Instalacja gniazd zasilania komputerów 230V (dedykowana). Instalacje obwodów gniazdkowych zasilających komputery będą zasilane z tablicy TK. Instalacja podtynkowa, osprzęt elektryczny firmy Legrand (program Mosaic). Kompletny zestaw składa się z czterech gniazd LAN, dwóch gniazd 230V DATALOCK i jednego gniazda 230V z obwodów ogólnych. Gniazda oznaczone wkład koloru czerwonego, opisane napis DATA na ramce gniazda i zabezpieczone kluczem gniazdowym. Lokalizacja zgodnie z wytycznymi inwestora i projektem architektonicznym wnętrz. Ponadto w miejscach jak na planie zastosowano zestaw w puszce podłogowej firmy Legrand (program Mosaic) Instalacja oświetlenia ogólnego. Instalacje obwodów oświetlenia ogólnego będą zasilane z tablicy rozdzielczej TE. Natężenia oświetlenia w poszczególnych pomieszczeniach zgodnie z normą PN-EN Instalacja podtynkowa, osprzęt elektryczny firmy Legrand (system Valena), w pomieszczeniach wilgotnych IP44. Lokalizacja zgodnie z warunkami PN i wymaganiami inwestora. Przykładowe natężenia oświetlenia dla wybranych pomieszczeń wynoszą: biuro (na stanowisku pracy) 500 lx korytarz 100 lx hol 300 lx pomieszczenie socjalne 300 lx łazienki i toalety 200 lx 8.4. Instalacja oświetlenia awaryjnego/ewakuacyjnego. W budynku zaprojektowano oświetlenie awaryjne/ewakuacyjne. W przyjętym systemie przewidziano minimalny czas działania oświetlenia awaryjnego na 3h. Do wydzielonych opraw oświetlenia awaryjnego należy doprowadzić przewody cztero-żyłowe (z przewodem kontroli napięcia). Oprawy oświetlenia awaryjnego są wyposażone w moduły z autotestem (ATI).

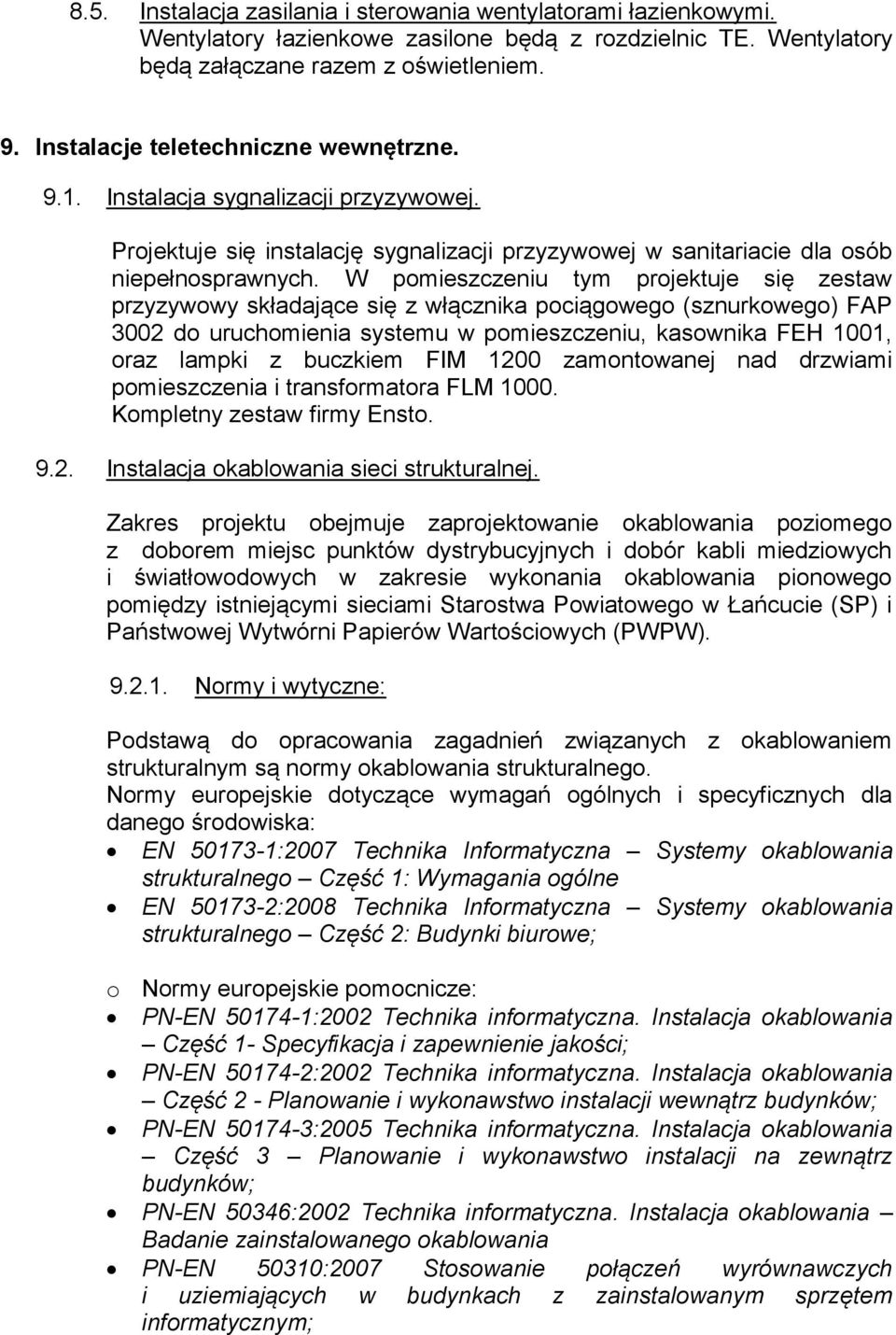

5 8.5. Instalacja zasilania i sterowania wentylatorami łazienkowymi. Wentylatory łazienkowe zasilone będą z rozdzielnic TE. Wentylatory będą załączane razem z oświetleniem. 9. Instalacje teletechniczne wewnętrzne Instalacja sygnalizacji przyzywowej. Projektuje się instalację sygnalizacji przyzywowej w sanitariacie dla osób niepełnosprawnych. W pomieszczeniu tym projektuje się zestaw przyzywowy składające się z włącznika pociągowego (sznurkowego) FAP 3002 do uruchomienia systemu w pomieszczeniu, kasownika FEH 1001, oraz lampki z buczkiem FIM 1200 zamontowanej nad drzwiami pomieszczenia i transformatora FLM Kompletny zestaw firmy Ensto Instalacja okablowania sieci strukturalnej. Zakres projektu obejmuje zaprojektowanie okablowania poziomego z doborem miejsc punktów dystrybucyjnych i dobór kabli miedziowych i światłowodowych w zakresie wykonania okablowania pionowego pomiędzy istniejącymi sieciami Starostwa Powiatowego w Łańcucie (SP) i Państwowej Wytwórni Papierów Wartościowych (PWPW) Normy i wytyczne: Podstawą do opracowania zagadnień związanych z okablowaniem strukturalnym są normy okablowania strukturalnego. Normy europejskie dotyczące wymagań ogólnych i specyficznych dla danego środowiska: EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; o Normy europejskie pomocnicze: PN-EN :2002 Technika informatyczna. Instalacja okablowania Część 1- Specyfikacja i zapewnienie jakości; PN-EN :2002 Technika informatyczna. Instalacja okablowania Część 2 - Planowanie i wykonawstwo instalacji wewnątrz budynków; PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; PN-EN 50346:2002 Technika informatyczna. Instalacja okablowania Badanie zainstalowanego okablowania PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym;

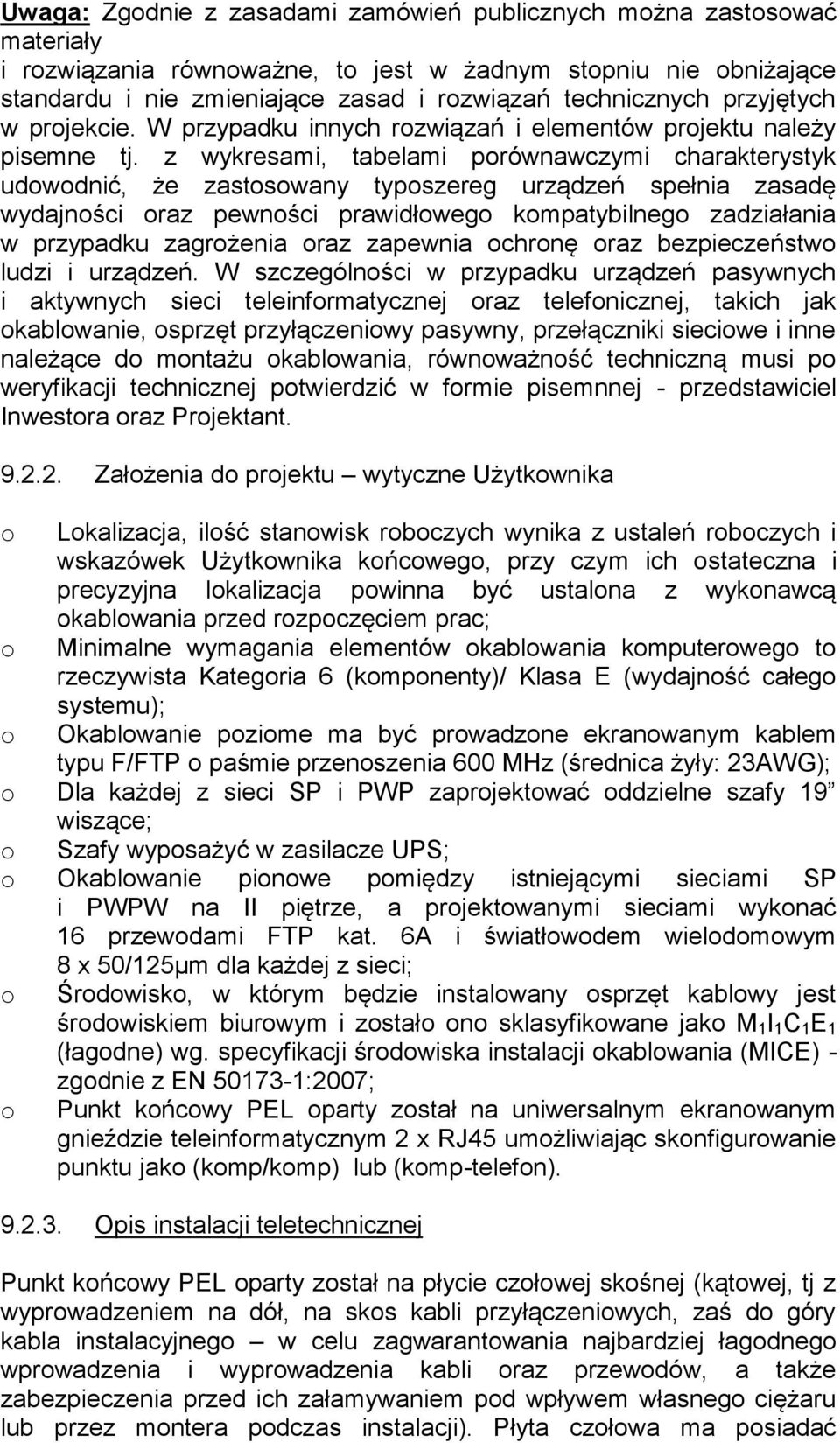

6 Uwaga: Zgodnie z zasadami zamówień publicznych można zastosować materiały i rozwiązania równoważne, to jest w żadnym stopniu nie obniżające standardu i nie zmieniające zasad i rozwiązań technicznych przyjętych w projekcie. W przypadku innych rozwiązań i elementów projektu należy pisemne tj. z wykresami, tabelami porównawczymi charakterystyk udowodnić, że zastosowany typoszereg urządzeń spełnia zasadę wydajności oraz pewności prawidłowego kompatybilnego zadziałania w przypadku zagrożenia oraz zapewnia ochronę oraz bezpieczeństwo ludzi i urządzeń. W szczególności w przypadku urządzeń pasywnych i aktywnych sieci teleinformatycznej oraz telefonicznej, takich jak okablowanie, osprzęt przyłączeniowy pasywny, przełączniki sieciowe i inne należące do montażu okablowania, równoważność techniczną musi po weryfikacji technicznej potwierdzić w formie pisemnnej - przedstawiciel Inwestora oraz Projektant Założenia do projektu wytyczne Użytkownika o Lokalizacja, ilość stanowisk roboczych wynika z ustaleń roboczych i wskazówek Użytkownika końcowego, przy czym ich ostateczna i precyzyjna lokalizacja powinna być ustalona z wykonawcą okablowania przed rozpoczęciem prac; o Minimalne wymagania elementów okablowania komputerowego to rzeczywista Kategoria 6 (komponenty)/ Klasa E (wydajność całego systemu); o Okablowanie poziome ma być prowadzone ekranowanym kablem typu F/FTP o paśmie przenoszenia 600 MHz (średnica żyły: 23AWG); o Dla każdej z sieci SP i PWP zaprojektować oddzielne szafy 19 wiszące; o Szafy wyposażyć w zasilacze UPS; o Okablowanie pionowe pomiędzy istniejącymi sieciami SP i PWPW na II piętrze, a projektowanymi sieciami wykonać 16 przewodami FTP kat. 6A i światłowodem wielodomowym 8 x 50/125µm dla każdej z sieci; o Środowisko, w którym będzie instalowany osprzęt kablowy jest środowiskiem biurowym i zostało ono sklasyfikowane jako M 1 I 1 C 1 E 1 (łagodne) wg. specyfikacji środowiska instalacji okablowania (MICE) - zgodnie z EN :2007; o Punkt końcowy PEL oparty został na uniwersalnym ekranowanym gnieździe teleinformatycznym 2 x RJ45 umożliwiając skonfigurowanie punktu jako (komp/komp) lub (komp-telefon) Opis instalacji teletechnicznej Punkt końcowy PEL oparty został na płycie czołowej skośnej (kątowej, tj z wyprowadzeniem na dół, na skos kabli przyłączeniowych, zaś do góry kabla instalacyjnego w celu zagwarantowania najbardziej łagodnego wprowadzenia i wyprowadzenia kabli oraz przewodów, a także zabezpieczenia przed ich załamywaniem pod wpływem własnego ciężaru lub przez montera podczas instalacji). Płyta czołowa ma posiadać

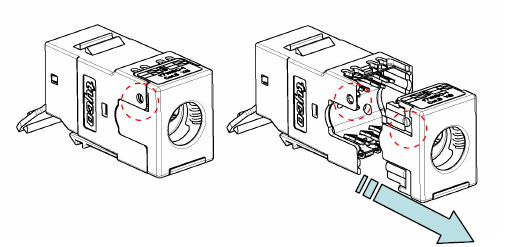

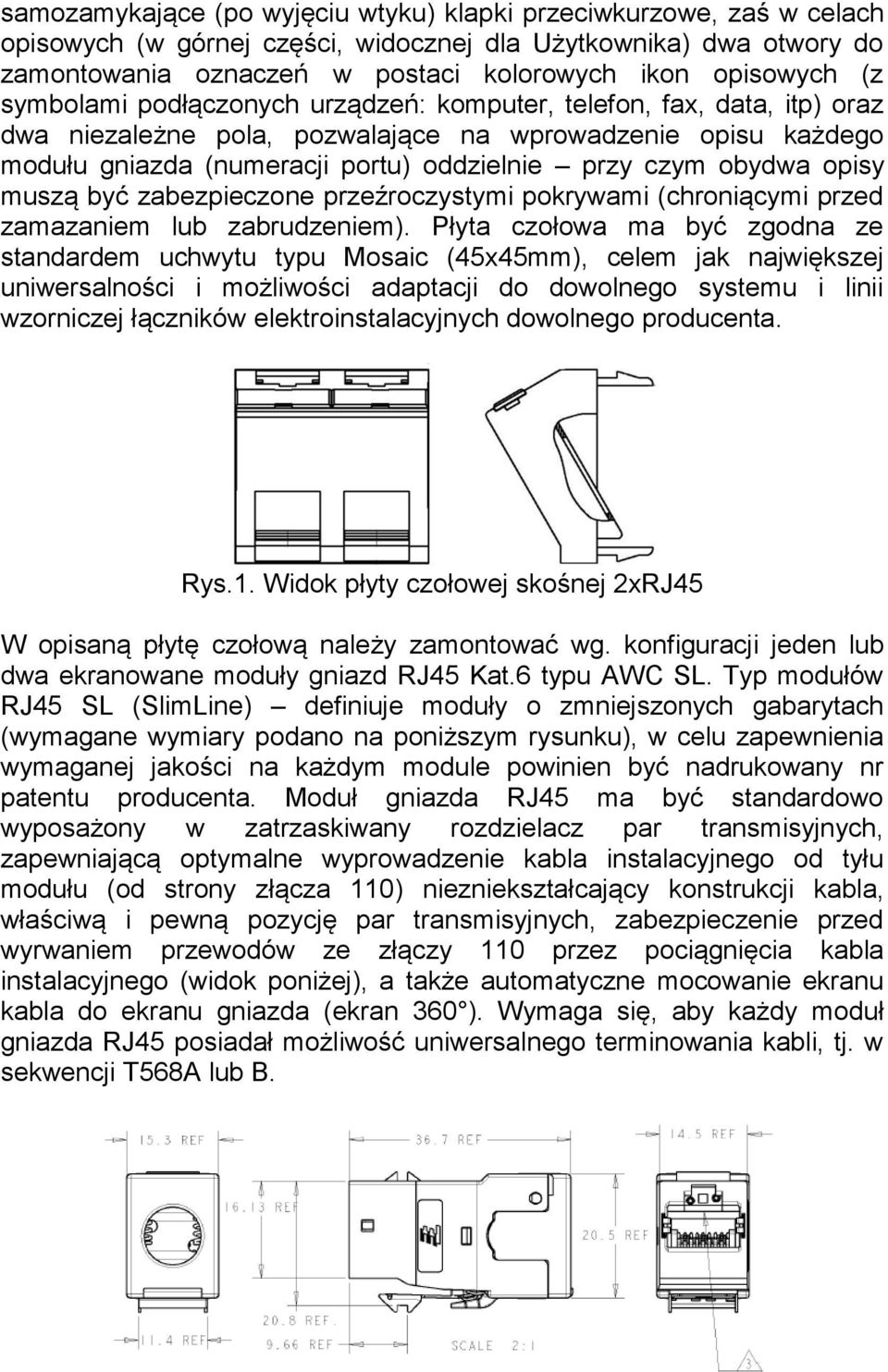

7 samozamykające (po wyjęciu wtyku) klapki przeciwkurzowe, zaś w celach opisowych (w górnej części, widocznej dla Użytkownika) dwa otwory do zamontowania oznaczeń w postaci kolorowych ikon opisowych (z symbolami podłączonych urządzeń: komputer, telefon, fax, data, itp) oraz dwa niezależne pola, pozwalające na wprowadzenie opisu każdego modułu gniazda (numeracji portu) oddzielnie przy czym obydwa opisy muszą być zabezpieczone przeźroczystymi pokrywami (chroniącymi przed zamazaniem lub zabrudzeniem). Płyta czołowa ma być zgodna ze standardem uchwytu typu Mosaic (45x45mm), celem jak największej uniwersalności i możliwości adaptacji do dowolnego systemu i linii wzorniczej łączników elektroinstalacyjnych dowolnego producenta. Rys.1. Widok płyty czołowej skośnej 2xRJ45 W opisaną płytę czołową należy zamontować wg. konfiguracji jeden lub dwa ekranowane moduły gniazd RJ45 Kat.6 typu AWC SL. Typ modułów RJ45 SL (SlimLine) definiuje moduły o zmniejszonych gabarytach (wymagane wymiary podano na poniższym rysunku), w celu zapewnienia wymaganej jakości na każdym module powinien być nadrukowany nr patentu producenta. Moduł gniazda RJ45 ma być standardowo wyposażony w zatrzaskiwany rozdzielacz par transmisyjnych, zapewniającą optymalne wyprowadzenie kabla instalacyjnego od tyłu modułu (od strony złącza 110) niezniekształcający konstrukcji kabla, właściwą i pewną pozycję par transmisyjnych, zabezpieczenie przed wyrwaniem przewodów ze złączy 110 przez pociągnięcia kabla instalacyjnego (widok poniżej), a także automatyczne mocowanie ekranu kabla do ekranu gniazda (ekran 360 ). Wymaga się, aby każdy moduł gniazda RJ45 posiadał możliwość uniwersalnego terminowania kabli, tj. w sekwencji T568A lub B.

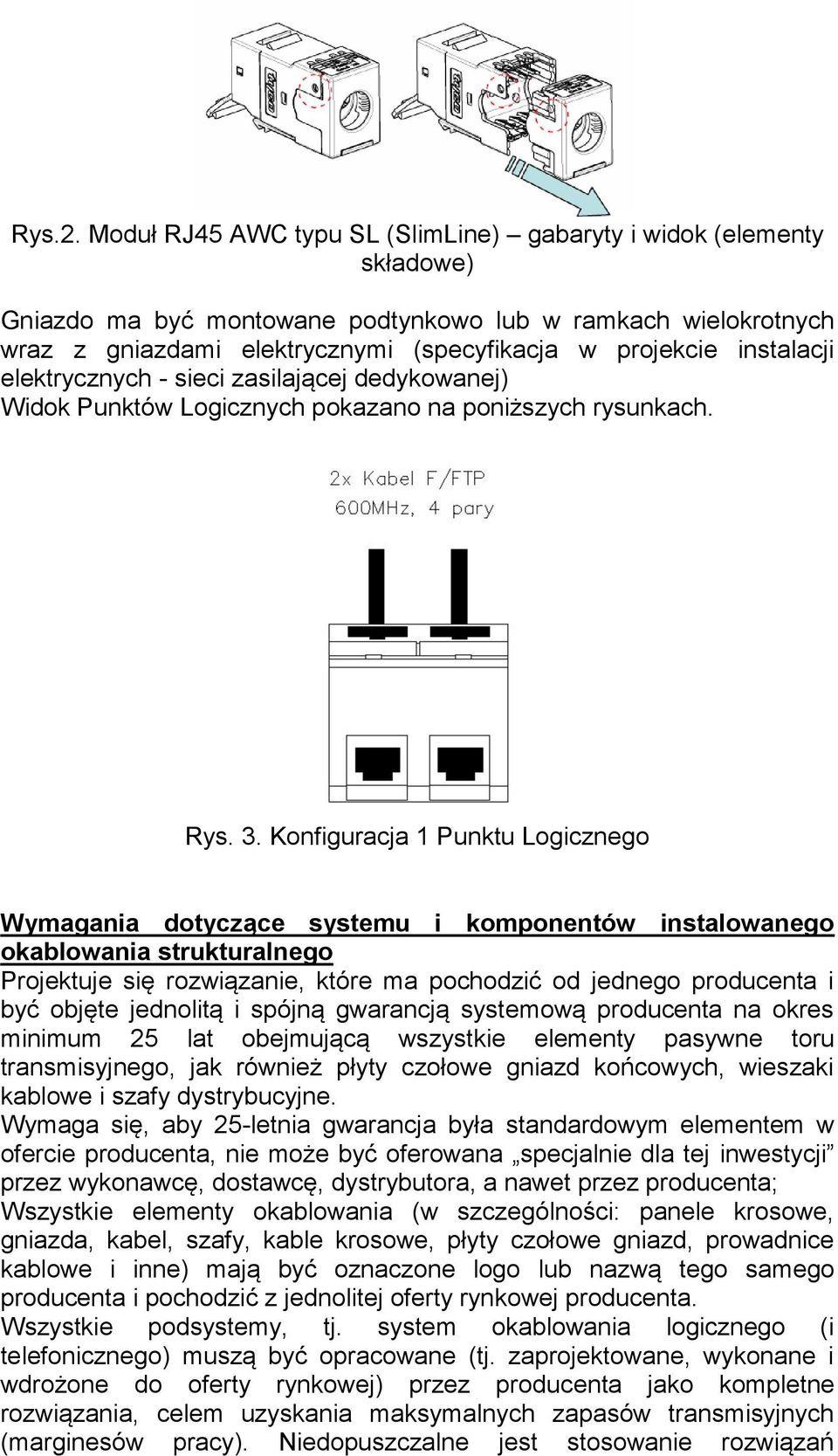

8 Rys.2. Moduł RJ45 AWC typu SL (SlimLine) gabaryty i widok (elementy składowe) Gniazdo ma być montowane podtynkowo lub w ramkach wielokrotnych wraz z gniazdami elektrycznymi (specyfikacja w projekcie instalacji elektrycznych - sieci zasilającej dedykowanej) Widok Punktów Logicznych pokazano na poniższych rysunkach. Rys. 3. Konfiguracja 1 Punktu Logicznego Wymagania dotyczące systemu i komponentów instalowanego okablowania strukturalnego Projektuje się rozwiązanie, które ma pochodzić od jednego producenta i być objęte jednolitą i spójną gwarancją systemową producenta na okres minimum 25 lat obejmującą wszystkie elementy pasywne toru transmisyjnego, jak również płyty czołowe gniazd końcowych, wieszaki kablowe i szafy dystrybucyjne. Wymaga się, aby 25-letnia gwarancja była standardowym elementem w ofercie producenta, nie może być oferowana specjalnie dla tej inwestycji przez wykonawcę, dostawcę, dystrybutora, a nawet przez producenta; Wszystkie elementy okablowania (w szczególności: panele krosowe, gniazda, kabel, szafy, kable krosowe, płyty czołowe gniazd, prowadnice kablowe i inne) mają być oznaczone logo lub nazwą tego samego producenta i pochodzić z jednolitej oferty rynkowej producenta. Wszystkie podsystemy, tj. system okablowania logicznego (i telefonicznego) muszą być opracowane (tj. zaprojektowane, wykonane i wdrożone do oferty rynkowej) przez producenta jako kompletne rozwiązania, celem uzyskania maksymalnych zapasów transmisyjnych (marginesów pracy). Niedopuszczalne jest stosowanie rozwiązań

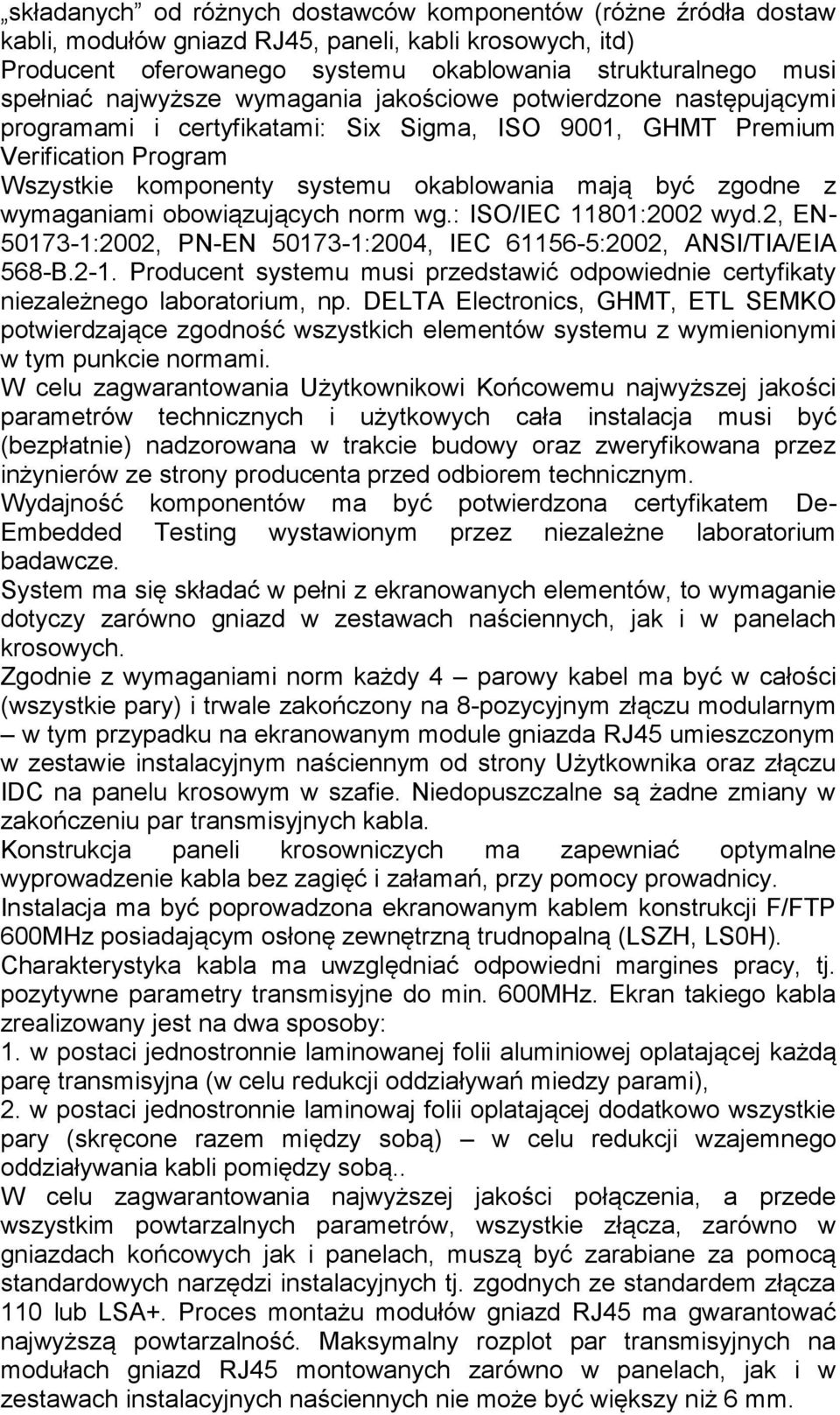

9 składanych od różnych dostawców komponentów (różne źródła dostaw kabli, modułów gniazd RJ45, paneli, kabli krosowych, itd) Producent oferowanego systemu okablowania strukturalnego musi spełniać najwyższe wymagania jakościowe potwierdzone następującymi programami i certyfikatami: Six Sigma, ISO 9001, GHMT Premium Verification Program Wszystkie komponenty systemu okablowania mają być zgodne z wymaganiami obowiązujących norm wg.: ISO/IEC 11801:2002 wyd.2, EN :2002, PN-EN :2004, IEC :2002, ANSI/TIA/EIA 568-B.2-1. Producent systemu musi przedstawić odpowiednie certyfikaty niezależnego laboratorium, np. DELTA Electronics, GHMT, ETL SEMKO potwierdzające zgodność wszystkich elementów systemu z wymienionymi w tym punkcie normami. W celu zagwarantowania Użytkownikowi Końcowemu najwyższej jakości parametrów technicznych i użytkowych cała instalacja musi być (bezpłatnie) nadzorowana w trakcie budowy oraz zweryfikowana przez inżynierów ze strony producenta przed odbiorem technicznym. Wydajność komponentów ma być potwierdzona certyfikatem De- Embedded Testing wystawionym przez niezależne laboratorium badawcze. System ma się składać w pełni z ekranowanych elementów, to wymaganie dotyczy zarówno gniazd w zestawach naściennych, jak i w panelach krosowych. Zgodnie z wymaganiami norm każdy 4 parowy kabel ma być w całości (wszystkie pary) i trwale zakończony na 8-pozycyjnym złączu modularnym w tym przypadku na ekranowanym module gniazda RJ45 umieszczonym w zestawie instalacyjnym naściennym od strony Użytkownika oraz złączu IDC na panelu krosowym w szafie. Niedopuszczalne są żadne zmiany w zakończeniu par transmisyjnych kabla. Konstrukcja paneli krosowniczych ma zapewniać optymalne wyprowadzenie kabla bez zagięć i załamań, przy pomocy prowadnicy. Instalacja ma być poprowadzona ekranowanym kablem konstrukcji F/FTP 600MHz posiadającym osłonę zewnętrzną trudnopalną (LSZH, LS0H). Charakterystyka kabla ma uwzględniać odpowiedni margines pracy, tj. pozytywne parametry transmisyjne do min. 600MHz. Ekran takiego kabla zrealizowany jest na dwa sposoby: 1. w postaci jednostronnie laminowanej folii aluminiowej oplatającej każdą parę transmisyjna (w celu redukcji oddziaływań miedzy parami), 2. w postaci jednostronnie laminowaj folii oplatającej dodatkowo wszystkie pary (skręcone razem między sobą) w celu redukcji wzajemnego oddziaływania kabli pomiędzy sobą.. W celu zagwarantowania najwyższej jakości połączenia, a przede wszystkim powtarzalnych parametrów, wszystkie złącza, zarówno w gniazdach końcowych jak i panelach, muszą być zarabiane za pomocą standardowych narzędzi instalacyjnych tj. zgodnych ze standardem złącza 110 lub LSA+. Proces montażu modułów gniazd RJ45 ma gwarantować najwyższą powtarzalność. Maksymalny rozplot par transmisyjnych na modułach gniazd RJ45 montowanych zarówno w panelach, jak i w zestawach instalacyjnych naściennych nie może być większy niż 6 mm.

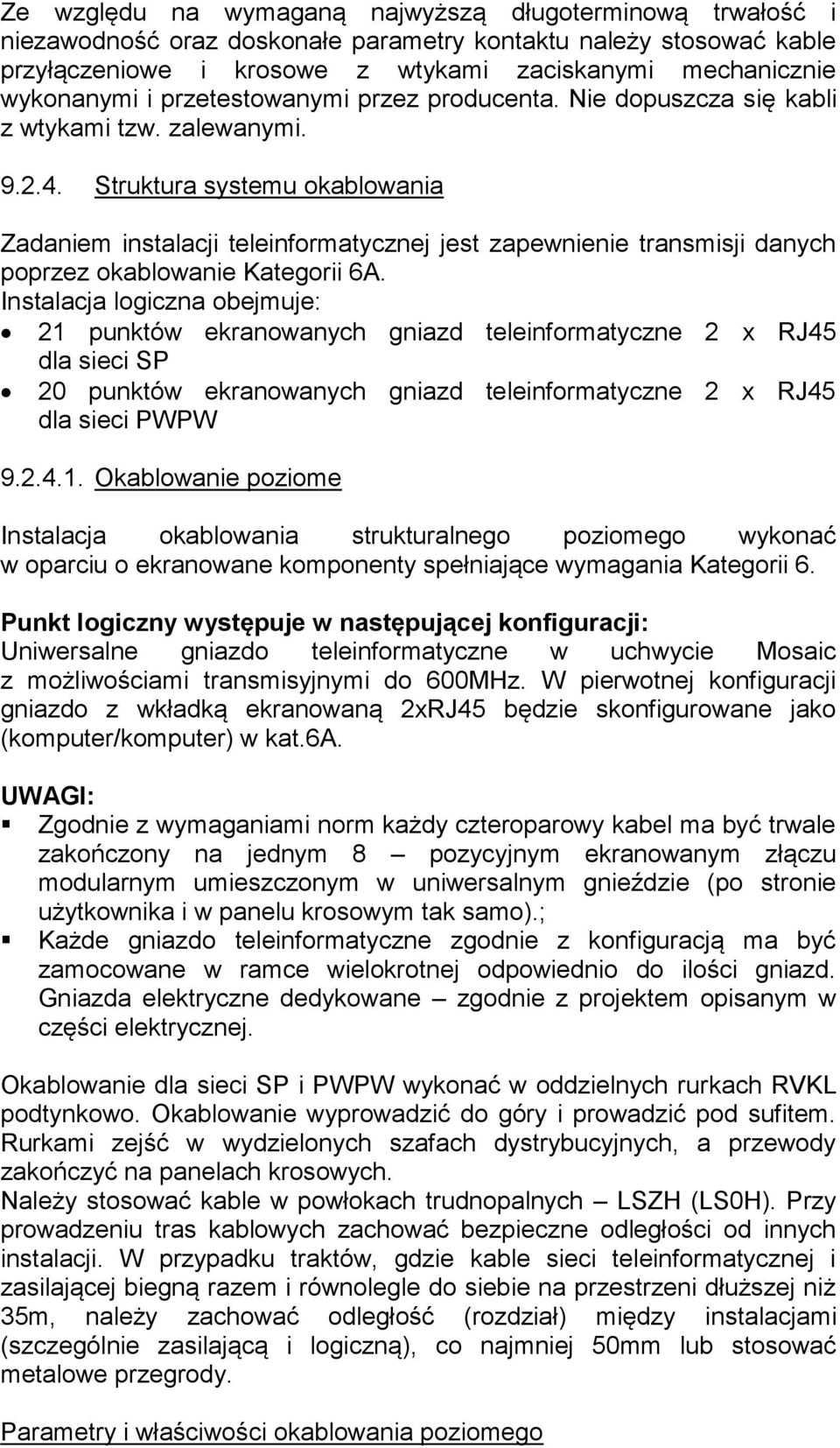

10 Ze względu na wymaganą najwyższą długoterminową trwałość i niezawodność oraz doskonałe parametry kontaktu należy stosować kable przyłączeniowe i krosowe z wtykami zaciskanymi mechanicznie wykonanymi i przetestowanymi przez producenta. Nie dopuszcza się kabli z wtykami tzw. zalewanymi Struktura systemu okablowania Zadaniem instalacji teleinformatycznej jest zapewnienie transmisji danych poprzez okablowanie Kategorii 6A. Instalacja logiczna obejmuje: 21 punktów ekranowanych gniazd teleinformatyczne 2 x RJ45 dla sieci SP 20 punktów ekranowanych gniazd teleinformatyczne 2 x RJ45 dla sieci PWPW Okablowanie poziome Instalacja okablowania strukturalnego poziomego wykonać w oparciu o ekranowane komponenty spełniające wymagania Kategorii 6. Punkt logiczny występuje w następującej konfiguracji: Uniwersalne gniazdo teleinformatyczne w uchwycie Mosaic z możliwościami transmisyjnymi do 600MHz. W pierwotnej konfiguracji gniazdo z wkładką ekranowaną 2xRJ45 będzie skonfigurowane jako (komputer/komputer) w kat.6a. UWAGI: Zgodnie z wymaganiami norm każdy czteroparowy kabel ma być trwale zakończony na jednym 8 pozycyjnym ekranowanym złączu modularnym umieszczonym w uniwersalnym gnieździe (po stronie użytkownika i w panelu krosowym tak samo).; Każde gniazdo teleinformatyczne zgodnie z konfiguracją ma być zamocowane w ramce wielokrotnej odpowiednio do ilości gniazd. Gniazda elektryczne dedykowane zgodnie z projektem opisanym w części elektrycznej. Okablowanie dla sieci SP i PWPW wykonać w oddzielnych rurkach RVKL podtynkowo. Okablowanie wyprowadzić do góry i prowadzić pod sufitem. Rurkami zejść w wydzielonych szafach dystrybucyjnych, a przewody zakończyć na panelach krosowych. Należy stosować kable w powłokach trudnopalnych LSZH (LS0H). Przy prowadzeniu tras kablowych zachować bezpieczne odległości od innych instalacji. W przypadku traktów, gdzie kable sieci teleinformatycznej i zasilającej biegną razem i równolegle do siebie na przestrzeni dłuższej niż 35m, należy zachować odległość (rozdział) między instalacjami (szczególnie zasilającą i logiczną), co najmniej 50mm lub stosować metalowe przegrody. Parametry i właściwości okablowania poziomego

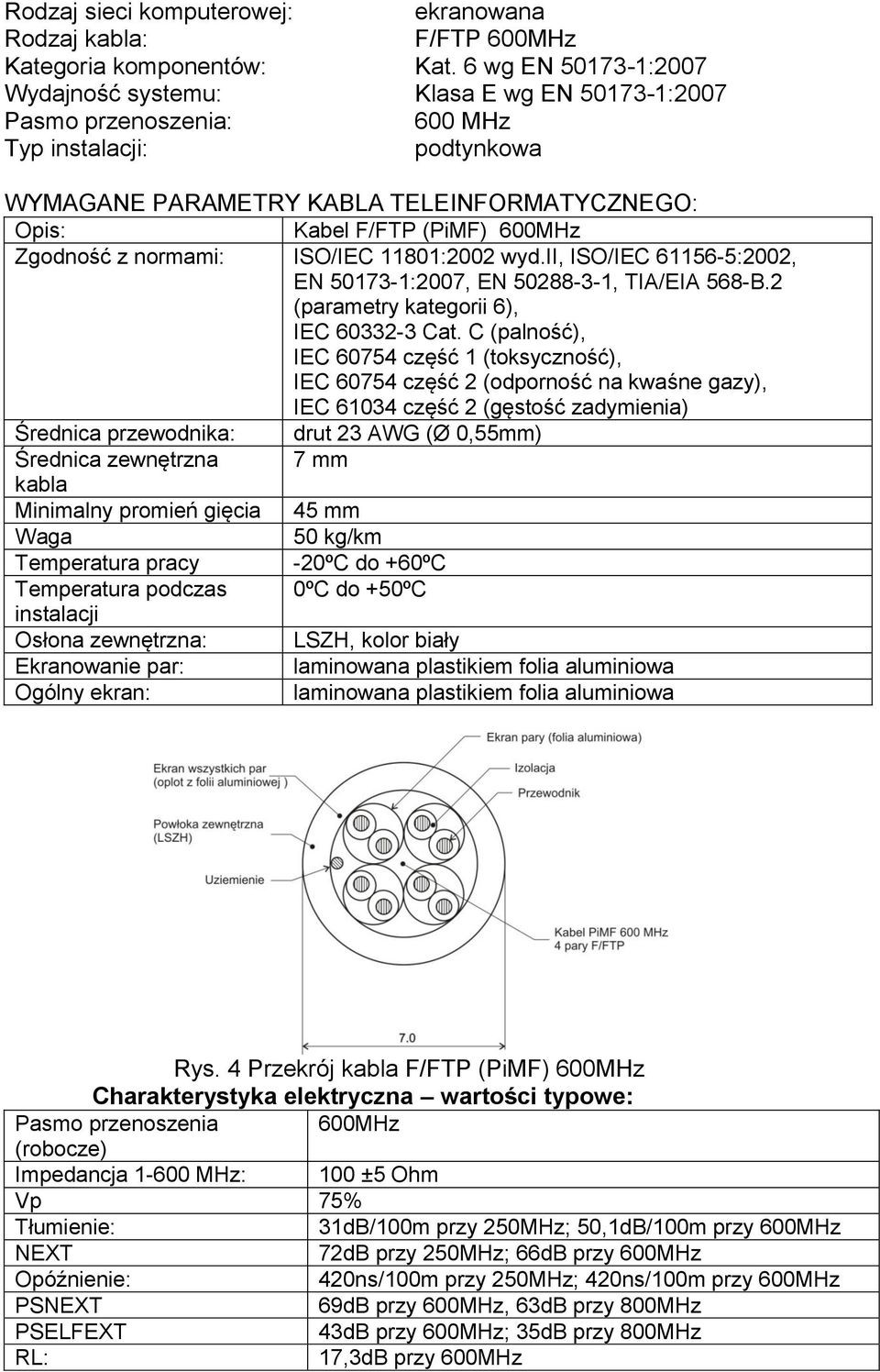

11 Rodzaj sieci komputerowej: ekranowana Rodzaj kabla: F/FTP 600MHz Kategoria komponentów: Kat. 6 wg EN :2007 Wydajność systemu: Klasa E wg EN :2007 Pasmo przenoszenia: 600 MHz Typ instalacji: podtynkowa WYMAGANE PARAMETRY KABLA TELEINFORMATYCZNEGO: Opis: Kabel F/FTP (PiMF) 600MHz Zgodność z normami: ISO/IEC 11801:2002 wyd.ii, ISO/IEC :2002, EN :2007, EN , TIA/EIA 568-B.2 (parametry kategorii 6), IEC Cat. C (palność), IEC część 1 (toksyczność), IEC część 2 (odporność na kwaśne gazy), IEC część 2 (gęstość zadymienia) Średnica przewodnika: drut 23 AWG (Ø 0,55mm) Średnica zewnętrzna 7 mm kabla Minimalny promień gięcia 45 mm Waga 50 kg/km Temperatura pracy -20ºC do +60ºC Temperatura podczas 0ºC do +50ºC instalacji Osłona zewnętrzna: LSZH, kolor biały Ekranowanie par: laminowana plastikiem folia aluminiowa Ogólny ekran: laminowana plastikiem folia aluminiowa Rys. 4 Przekrój kabla F/FTP (PiMF) 600MHz Charakterystyka elektryczna wartości typowe: Pasmo przenoszenia 600MHz (robocze) Impedancja MHz: 100 ±5 Ohm Vp 75% Tłumienie: 31dB/100m przy 250MHz; 50,1dB/100m przy 600MHz NEXT 72dB przy 250MHz; 66dB przy 600MHz Opóźnienie: 420ns/100m przy 250MHz; 420ns/100m przy 600MHz PSNEXT 69dB przy 600MHz, 63dB przy 800MHz PSELFEXT 43dB przy 600MHz; 35dB przy 800MHz RL: 17,3dB przy 600MHz

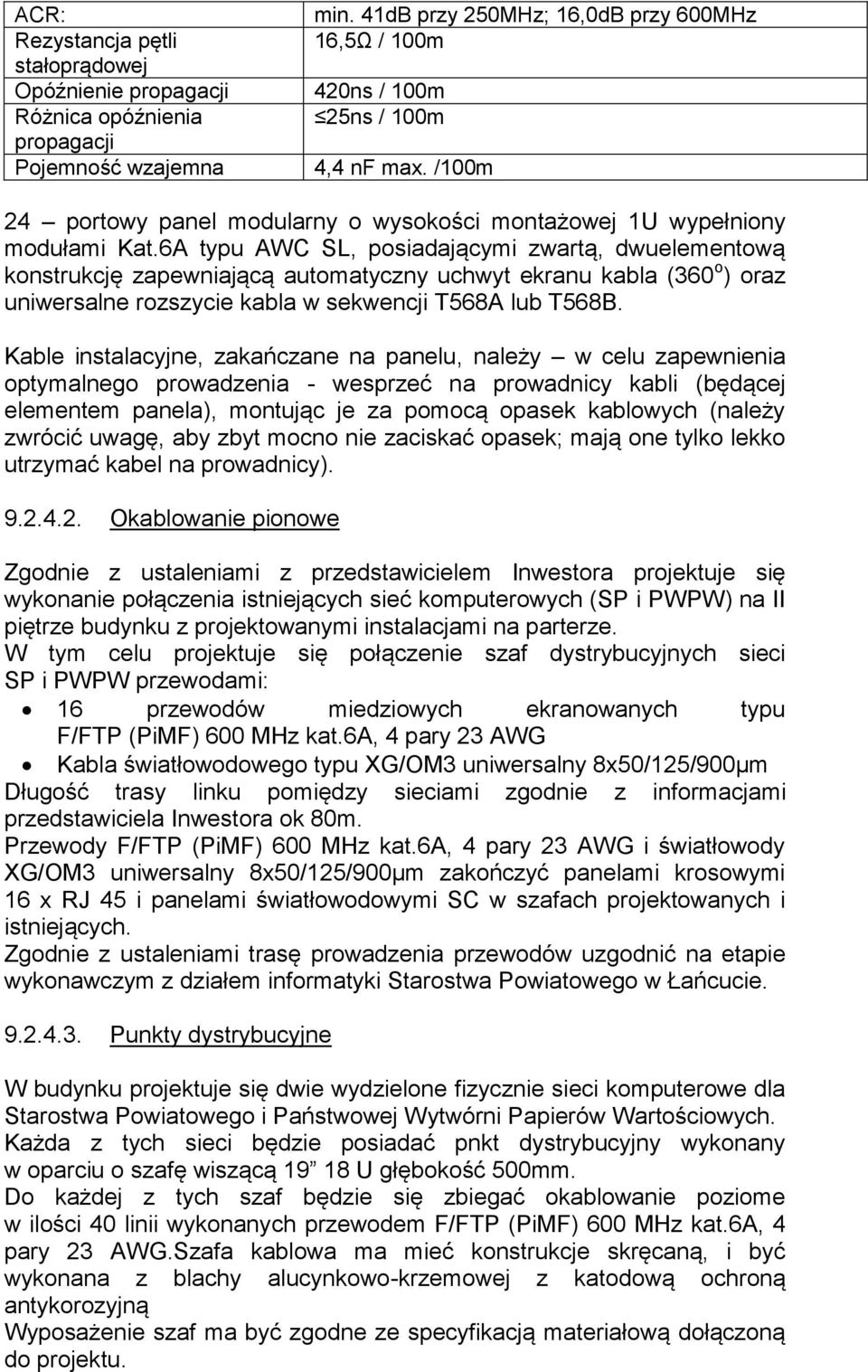

12 ACR: min. 41dB przy 250MHz; 16,0dB przy 600MHz Rezystancja pętli 16,5Ω / 100m stałoprądowej Opóźnienie propagacji 420ns / 100m Różnica opóźnienia 25ns / 100m propagacji Pojemność wzajemna 4,4 nf max. /100m 24 portowy panel modularny o wysokości montażowej 1U wypełniony modułami Kat.6A typu AWC SL, posiadającymi zwartą, dwuelementową konstrukcję zapewniającą automatyczny uchwyt ekranu kabla (360 o ) oraz uniwersalne rozszycie kabla w sekwencji T568A lub T568B. Kable instalacyjne, zakańczane na panelu, należy w celu zapewnienia optymalnego prowadzenia - wesprzeć na prowadnicy kabli (będącej elementem panela), montując je za pomocą opasek kablowych (należy zwrócić uwagę, aby zbyt mocno nie zaciskać opasek; mają one tylko lekko utrzymać kabel na prowadnicy) Okablowanie pionowe Zgodnie z ustaleniami z przedstawicielem Inwestora projektuje się wykonanie połączenia istniejących sieć komputerowych (SP i PWPW) na II piętrze budynku z projektowanymi instalacjami na parterze. W tym celu projektuje się połączenie szaf dystrybucyjnych sieci SP i PWPW przewodami: 16 przewodów miedziowych ekranowanych typu F/FTP (PiMF) 600 MHz kat.6a, 4 pary 23 AWG Kabla światłowodowego typu XG/OM3 uniwersalny 8x50/125/900μm Długość trasy linku pomiędzy sieciami zgodnie z informacjami przedstawiciela Inwestora ok 80m. Przewody F/FTP (PiMF) 600 MHz kat.6a, 4 pary 23 AWG i światłowody XG/OM3 uniwersalny 8x50/125/900μm zakończyć panelami krosowymi 16 x RJ 45 i panelami światłowodowymi SC w szafach projektowanych i istniejących. Zgodnie z ustaleniami trasę prowadzenia przewodów uzgodnić na etapie wykonawczym z działem informatyki Starostwa Powiatowego w Łańcucie Punkty dystrybucyjne W budynku projektuje się dwie wydzielone fizycznie sieci komputerowe dla Starostwa Powiatowego i Państwowej Wytwórni Papierów Wartościowych. Każda z tych sieci będzie posiadać pnkt dystrybucyjny wykonany w oparciu o szafę wiszącą U głębokość 500mm. Do każdej z tych szaf będzie się zbiegać okablowanie poziome w ilości 40 linii wykonanych przewodem F/FTP (PiMF) 600 MHz kat.6a, 4 pary 23 AWG.Szafa kablowa ma mieć konstrukcje skręcaną, i być wykonana z blachy alucynkowo-krzemowej z katodową ochroną antykorozyjną Wyposażenie szaf ma być zgodne ze specyfikacją materiałową dołączoną do projektu.

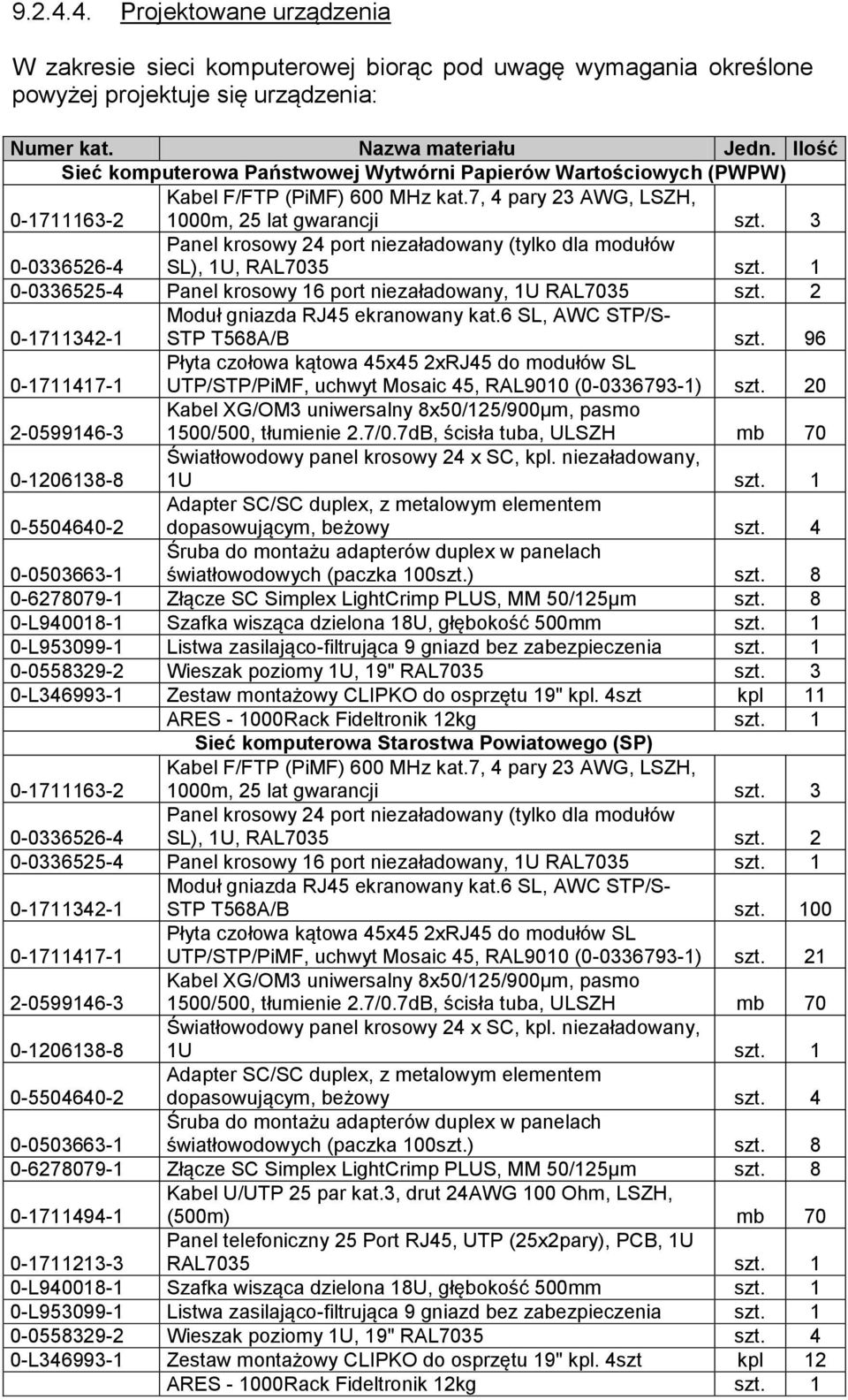

13 Projektowane urządzenia W zakresie sieci komputerowej biorąc pod uwagę wymagania określone powyżej projektuje się urządzenia: Numer kat. Nazwa materiału Jedn. Ilość Sieć komputerowa Państwowej Wytwórni Papierów Wartościowych (PWPW) Kabel F/FTP (PiMF) 600 MHz kat.7, 4 pary 23 AWG, LSZH, m, 25 lat gwarancji szt Panel krosowy 24 port niezaładowany (tylko dla modułów SL), 1U, RAL7035 szt Panel krosowy 16 port niezaładowany, 1U RAL7035 szt Moduł gniazda RJ45 ekranowany kat.6 SL, AWC STP/S- STP T568A/B szt Płyta czołowa kątowa 45x45 2xRJ45 do modułów SL UTP/STP/PiMF, uchwyt Mosaic 45, RAL9010 ( ) szt Kabel XG/OM3 uniwersalny 8x50/125/900μm, pasmo 1500/500, tłumienie 2.7/0.7dB, ścisła tuba, ULSZH mb Światłowodowy panel krosowy 24 x SC, kpl. niezaładowany, 1U szt Adapter SC/SC duplex, z metalowym elementem dopasowującym, beżowy szt Śruba do montażu adapterów duplex w panelach światłowodowych (paczka 100szt.) szt Złącze SC Simplex LightCrimp PLUS, MM 50/125μm szt. 8 0-L Szafka wisząca dzielona 18U, głębokość 500mm szt. 1 0-L Listwa zasilająco-filtrująca 9 gniazd bez zabezpieczenia szt Wieszak poziomy 1U, 19" RAL7035 szt. 3 0-L Zestaw montażowy CLIPKO do osprzętu 19" kpl. 4szt kpl 11 ARES Rack Fideltronik 12kg szt. 1 Sieć komputerowa Starostwa Powiatowego (SP) Kabel F/FTP (PiMF) 600 MHz kat.7, 4 pary 23 AWG, LSZH, 1000m, 25 lat gwarancji szt Panel krosowy 24 port niezaładowany (tylko dla modułów SL), 1U, RAL7035 szt Panel krosowy 16 port niezaładowany, 1U RAL7035 szt Moduł gniazda RJ45 ekranowany kat.6 SL, AWC STP/S- STP T568A/B szt Płyta czołowa kątowa 45x45 2xRJ45 do modułów SL UTP/STP/PiMF, uchwyt Mosaic 45, RAL9010 ( ) szt Kabel XG/OM3 uniwersalny 8x50/125/900μm, pasmo 1500/500, tłumienie 2.7/0.7dB, ścisła tuba, ULSZH mb Światłowodowy panel krosowy 24 x SC, kpl. niezaładowany, 1U szt Adapter SC/SC duplex, z metalowym elementem dopasowującym, beżowy szt Śruba do montażu adapterów duplex w panelach światłowodowych (paczka 100szt.) szt Złącze SC Simplex LightCrimp PLUS, MM 50/125μm szt Kabel U/UTP 25 par kat.3, drut 24AWG 100 Ohm, LSZH, (500m) mb Panel telefoniczny 25 Port RJ45, UTP (25x2pary), PCB, 1U RAL7035 szt. 1 0-L Szafka wisząca dzielona 18U, głębokość 500mm szt. 1 0-L Listwa zasilająco-filtrująca 9 gniazd bez zabezpieczenia szt Wieszak poziomy 1U, 19" RAL7035 szt. 4 0-L Zestaw montażowy CLIPKO do osprzętu 19" kpl. 4szt kpl 12 ARES Rack Fideltronik 12kg szt. 1

14 Połączenie sieć SP Panel krosowy 16 port niezaładowany, 1U RAL7035 szt Moduł gniazda RJ45 ekranowany kat.6 SL, AWC STP/S- STP T568A/B szt Adapter SC/SC duplex, z metalowym elementem dopasowującym, beżowy szt Śruba do montażu adapterów duplex w panelach światłowodowych (paczka 100szt.) szt Złącze SC Simplex LightCrimp PLUS, MM 50/125μm szt Panel telefoniczny 25 Port RJ45, UTP (25x2pary), PCB, 1U RAL7035 szt Wieszak poziomy 1U, 19" RAL7035 szt. 4 0-L Zestaw montażowy CLIPKO do osprzętu 19" kpl. 4szt kpl 10 Połączenie sieć PWPW Panel krosowy 16 port niezaładowany, 1U RAL7035 szt Moduł gniazda RJ45 ekranowany kat.6 SL, AWC STP/S- STP T568A/B szt. 16 Światłowodowy panel krosowy 24 x SC, kpl. niezaładowany, U szt. 1 Adapter SC/SC duplex, z metalowym elementem dopasowującym, beżowy szt Złącze SC Simplex LightCrimp PLUS, MM 50/125μm szt Wieszak poziomy 1U, 19" RAL7035 szt. 2 0-L Zestaw montażowy CLIPKO do osprzętu 19" kpl. 4szt kpl 5 Zgodnie z ustaleniami z działem informatyki Starostwa Powiatowego w projekcie nie uwzględniono paneli wentylacyjnych do szaf, kabli krosowych. Ilości dotyczące długości przewodów i ilości zostały zweryfikowane przez dział informatyki Starostwa Powiatowego i zaakceptowane pod kontem potrzeb i wymagań.

15 Wymagania gwarancyjne Całość rozwiązania ma być objęta jednolitą, spójną 25-letnią gwarancją systemową producenta, obejmującą całą część transmisyjną miedzianą wraz z kablami krosowymi i innymi elementami dodatkowymi. Gwarancja ma być udzielona przez producenta bezpośrednio klientowi końcowemu. Gwarancja systemowa ma obejmować: - gwarancję systemową (Producent zagwarantuje, że jeśli w jego produktach podczas dostawy, instalacji bądź 25-letniej eksploatacji wykryte zostaną wady lub usterki fabryczne, to produkty te zostaną naprawione bądź wymienione) - gwarancję parametrów łącza/kanału (Producent zagwarantuje, że łącze stałe bądź kanał transmisyjny zbudowany z jego komponentów prze okres 25 lat będzie charakteryzował się parametrami transmisyjnymi przewyższającymi wymogi stawiane przez normę ISO/IEC nd edition:2002 dla klasy E) - gwarancję aplikacji (Producent zagwarantuje, że na jego systemie okablowania przez okres 25 lat będą pracowały dowolne aplikacje (współczesne i stworzone w przyszłości), które zaprojektowane były (lub będą) dla systemów okablowania klasy E (w rozumieniu normy ISO/IEC nd edition:2002) Wymagana gwarancja ma być bezpłatną usługą serwisowa oferowana Użytkownikowi końcowemu (Inwestorowi) przez producenta okablowania. Ma obejmować swoim zakresem całość systemu okablowania od głównego punktu dystrybucyjnego do gniazda Użytkownika, w tym również okablowanie szkieletowe i poziome, zarówno dla projektowanej części logicznej jak i telefonicznej. W celu uzyskania tego rodzaju gwarancji cały system musi być zainstalowany przez firmę instalacyjną posiadającą odpowiedni status uprawniający do udzielenia gwarancji producenta. Wniosek o udzielenie gwarancji składany przez firmę instalacyjną do producenta ma zawierać: listę zainstalowanych elementów systemu zakupionych w autoryzowanej sieci sprzedaży w Polsce, imienną listę instalatorów (ukończony kurs 1 stopnia), wyciąg z dokumentacji powykonawczej podpisanego przez projektanta-instalatora (ukończony kurs 2 stopnia), wyniki pomiarów dynamicznych kanału transmisyjnego (Channel) wszystkich torów transmisyjnych według norm ISO/IEC 11801:2002 wyd. drugie lub EN :2007. W celu zabezpieczenia interesu Użytkownika końcowego by dowieść zdolności udzielenia gwarancji 25-letniej systemowej producenta systemu okablowania Użytkownikowi końcowemu (lub Inwestorowi) wykonawca okablowania (firma instalacyjna) powinien przedstawić: - dokument (imienny) poświadczający ukończenie dwustopniowego kursu certyfikacyjnego przez zatrudnionego pracownika wydany bezterminowo przez producenta (a nie w imieniu producenta). Dopuszczane są certyfikaty wydane w języku innym niż polski; - aktualną umowę z producentem okablowania regulującą warunki udzielenia gwarancji bezpłatnie Użytkownikowi końcowemu (umowa i zdolność oferenta do udzielenia gwarancji powinna być potwierdzona w oddzielnym piśmie od producenta okablowania).

16 - wykonawca okablowania strukturalnego winien wykazać się udokumentowaną, kompleksową realizacją projektów z zakresu IT Data i Voice tzn. dostawą sprzętu aktywnego z konfiguracją, wraz z budową infrastruktury pasywnej Administracja i dokumentacja Wszystkie kable powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy montażowej. Te same oznaczenia należy umieścić w sposób trwały na gniazdach sygnałowych w punktach przyłączeniowych użytkowników oraz na panelach. Powykonawczo należy sporządzić dokumentację instalacji kablowej uwzględniając wszelkie, ewentualne zmiany w trasach kablowych i rzeczywiste rozmieszczenie punktów przyłączeniowych w pomieszczeniach. Do dokumentacji należy dołączyć raporty z pomiarów torów sygnałowych Odbiór i pomiary sieci Warunkiem koniecznym dla odbioru końcowego instalacji przez Inwestora jest uzyskanie gwarancji systemowej producenta potwierdzającej weryfikację wszystkich zainstalowanych torów na zgodność parametrów z wymaganiami norm Klasy E / Kategorii 6 wg obowiązujących norm. W celu odbioru instalacji okablowania strukturalnego należy spełnić następujące warunki: A. Wykonać komplet pomiarów Pomiary należy wykonać miernikiem dynamicznym (analizatorem), który posiada wgrane oprogramowanie umożliwiające pomiar parametrów według aktualnie obowiązujących standardów. Analizator pomiarów musi posiadać aktualny certyfikat potwierdzający dokładność jego wskazań. Analizator okablowania wykorzystany do pomiarów sieci musi charakteryzować się minimum III poziomem dokładności (proponowane urządzenia to np. MICROTEST Omniscanner, FLUKE DTX) i umożliwiać pomiar systemów klasy E w paśmie do min. 350MHz. Pomiary torów miedzianych należy wykonać w konfiguracji pomiarowej kanału transmisyjnego (przy pomocy adapterów typu Channel) przy wykorzystaniu uniwersalnych adapterów pomiarowych do pomiaru kanału transmisyjnego Kategorii 6/Klasy E (nie specjalizowanych pod żadnego konkretnego producenta ani żadne konkretne rozwiązanie). Taka konfiguracja pomiarowa daje w wyniku analizę całego łącza, które znajduje się w ścianie, łącznie z kablami przełączeniowymi i krosowymi, czyli obejmuje zakres od urządzenia aktywnego do karty sieciowej. Procedura wymaga, aby po wykonaiu pomiarów jednego kabału, pozostawić tam kable krosowe, które były używane do pomiaru, zaś do pomiaru nowego kanału transmisyjnego należy rozpakowac nowy kpl. kabli krosowych.

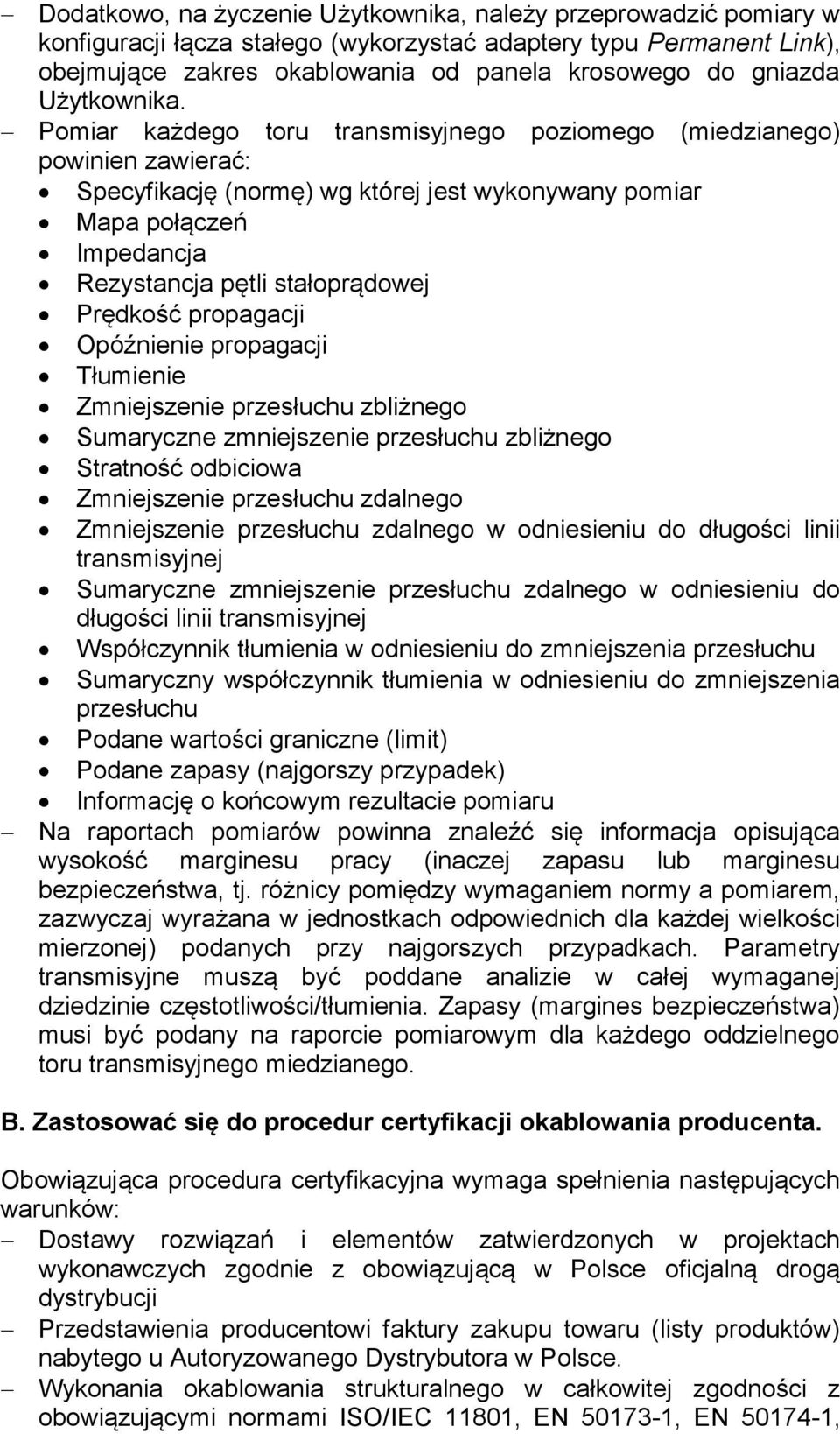

17 Dodatkowo, na życzenie Użytkownika, należy przeprowadzić pomiary w konfiguracji łącza stałego (wykorzystać adaptery typu Permanent Link), obejmujące zakres okablowania od panela krosowego do gniazda Użytkownika. Pomiar każdego toru transmisyjnego poziomego (miedzianego) powinien zawierać: Specyfikację (normę) wg której jest wykonywany pomiar Mapa połączeń Impedancja Rezystancja pętli stałoprądowej Prędkość propagacji Opóźnienie propagacji Tłumienie Zmniejszenie przesłuchu zbliżnego Sumaryczne zmniejszenie przesłuchu zbliżnego Stratność odbiciowa Zmniejszenie przesłuchu zdalnego Zmniejszenie przesłuchu zdalnego w odniesieniu do długości linii transmisyjnej Sumaryczne zmniejszenie przesłuchu zdalnego w odniesieniu do długości linii transmisyjnej Współczynnik tłumienia w odniesieniu do zmniejszenia przesłuchu Sumaryczny współczynnik tłumienia w odniesieniu do zmniejszenia przesłuchu Podane wartości graniczne (limit) Podane zapasy (najgorszy przypadek) Informację o końcowym rezultacie pomiaru Na raportach pomiarów powinna znaleźć się informacja opisująca wysokość marginesu pracy (inaczej zapasu lub marginesu bezpieczeństwa, tj. różnicy pomiędzy wymaganiem normy a pomiarem, zazwyczaj wyrażana w jednostkach odpowiednich dla każdej wielkości mierzonej) podanych przy najgorszych przypadkach. Parametry transmisyjne muszą być poddane analizie w całej wymaganej dziedzinie częstotliwości/tłumienia. Zapasy (margines bezpieczeństwa) musi być podany na raporcie pomiarowym dla każdego oddzielnego toru transmisyjnego miedzianego. B. Zastosować się do procedur certyfikacji okablowania producenta. Obowiązująca procedura certyfikacyjna wymaga spełnienia następujących warunków: Dostawy rozwiązań i elementów zatwierdzonych w projektach wykonawczych zgodnie z obowiązującą w Polsce oficjalną drogą dystrybucji Przedstawienia producentowi faktury zakupu towaru (listy produktów) nabytego u Autoryzowanego Dystrybutora w Polsce. Wykonania okablowania strukturalnego w całkowitej zgodności z obowiązującymi normami ISO/IEC 11801, EN , EN ,

18 EN dotyczącymi parametrów technicznych okablowania, jak również procedur instalacji i administracji. Potwierdzenia parametrów transmisyjnych zbudowanego okablowania na zgodność z obowiązującymi normami przez przedstawienie certyfikatów pomiarowych wszystkich torów transmisyjnych miedzianych. Wykonawca musi posiadać status Licencjonowanego Przedsiębiorstwa Projektowania i Instalacji, potwierdzony umową ND&I zawartą z producentem, regulującą warunki udzielania w/w gwarancji przez producenta. W celu zagwarantowania Użytkownikom końcowym najwyższej jakości parametrów technicznych i użytkowych, cała instalacja jest weryfikowana przez inżynierów ze strony producenta. C. Wykonać dokumentację powykonawczą. Dokumentacja powykonawcza ma zawierać: Raporty z pomiarów dynamicznych okablowania, Rzeczywiste trasy prowadzenia kabli transmisyjnych poziomych Oznaczenia poszczególnych szaf, gniazd, kabli i portów w panelach krosowych Lokalizację przebić przez ściany i podłogi. Raporty pomiarowe wszystkich torów transmisyjnych należy zawrzeć w dokumentacji powykonawczej i przekazać inwestorowi przy odbiorze inwestycji. Drugą kopię pomiarów (dokumentacji powykonawczej) należy przekazać producentowi okablowania w celu udzielenia inwestorowi (Użytkownikowi końcowemu) bezpłatnej gwarancji Alternatywne rozwiązania Alternatywy są możliwe w przypadkach, kiedy proponowane rozwiązania są mniej kosztowne i co najmniej równorzędne konstrukcyjnie, funkcjonalnie i technicznie w stosunku do wskazanych w dokumentacji. Rozwiązaniom takim winny towarzyszyć wszelkie informacje konieczne dla kompletniej oceny przez Biuro Projektów łącznie z rysunkami, obliczeniami projektowymi, specyfikacjami technicznymi, przedziałem cen, proponowaną technologią budowy i innymi istotnymi szczegółami. Jeżeli oferent zdecyduje się na zastosowanie rozwiązania alternatywnego, powinien do oferty dołączyć pisemną zgodę od Projektanta, stwierdzającą o równoważności technicznej i funkcjonalnej rozwiązań.

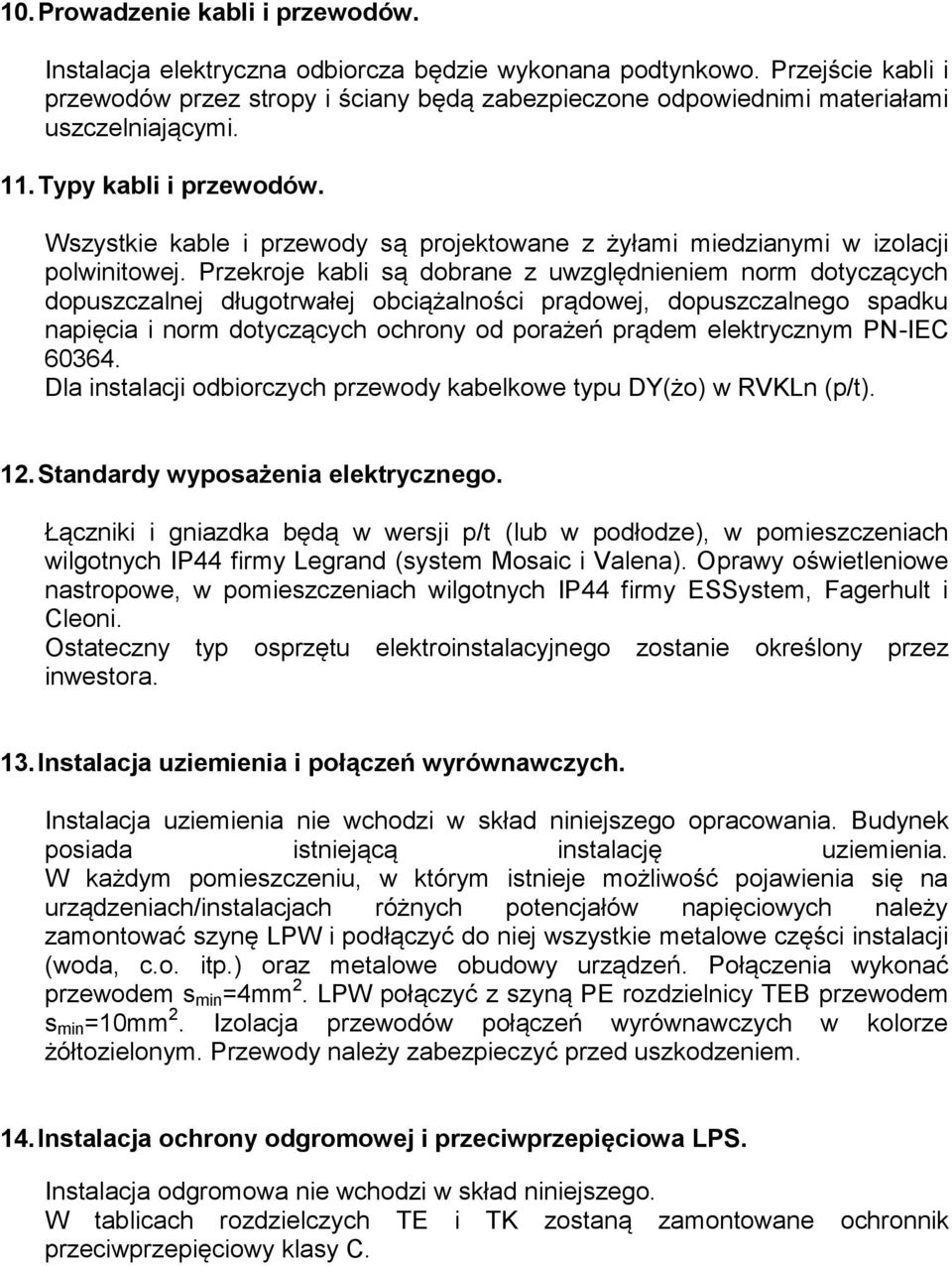

19 10. Prowadzenie kabli i przewodów. Instalacja elektryczna odbiorcza będzie wykonana podtynkowo. Przejście kabli i przewodów przez stropy i ściany będą zabezpieczone odpowiednimi materiałami uszczelniającymi. 11. Typy kabli i przewodów. Wszystkie kable i przewody są projektowane z żyłami miedzianymi w izolacji polwinitowej. Przekroje kabli są dobrane z uwzględnieniem norm dotyczących dopuszczalnej długotrwałej obciążalności prądowej, dopuszczalnego spadku napięcia i norm dotyczących ochrony od porażeń prądem elektrycznym PN-IEC Dla instalacji odbiorczych przewody kabelkowe typu DY(żo) w RVKLn (p/t). 12. Standardy wyposażenia elektrycznego. Łączniki i gniazdka będą w wersji p/t (lub w podłodze), w pomieszczeniach wilgotnych IP44 firmy Legrand (system Mosaic i Valena). Oprawy oświetleniowe nastropowe, w pomieszczeniach wilgotnych IP44 firmy ESSystem, Fagerhult i Cleoni. Ostateczny typ osprzętu elektroinstalacyjnego zostanie określony przez inwestora. 13. Instalacja uziemienia i połączeń wyrównawczych. Instalacja uziemienia nie wchodzi w skład niniejszego opracowania. Budynek posiada istniejącą instalację uziemienia. W każdym pomieszczeniu, w którym istnieje możliwość pojawienia się na urządzeniach/instalacjach różnych potencjałów napięciowych należy zamontować szynę LPW i podłączyć do niej wszystkie metalowe części instalacji (woda, c.o. itp.) oraz metalowe obudowy urządzeń. Połączenia wykonać przewodem s min =4mm 2. LPW połączyć z szyną PE rozdzielnicy TEB przewodem s min =10mm 2. Izolacja przewodów połączeń wyrównawczych w kolorze żółtozielonym. Przewody należy zabezpieczyć przed uszkodzeniem. 14. Instalacja ochrony odgromowej i przeciwprzepięciowa LPS. Instalacja odgromowa nie wchodzi w skład niniejszego. W tablicach rozdzielczych TE i TK zostaną zamontowane ochronnik przeciwprzepięciowy klasy C.

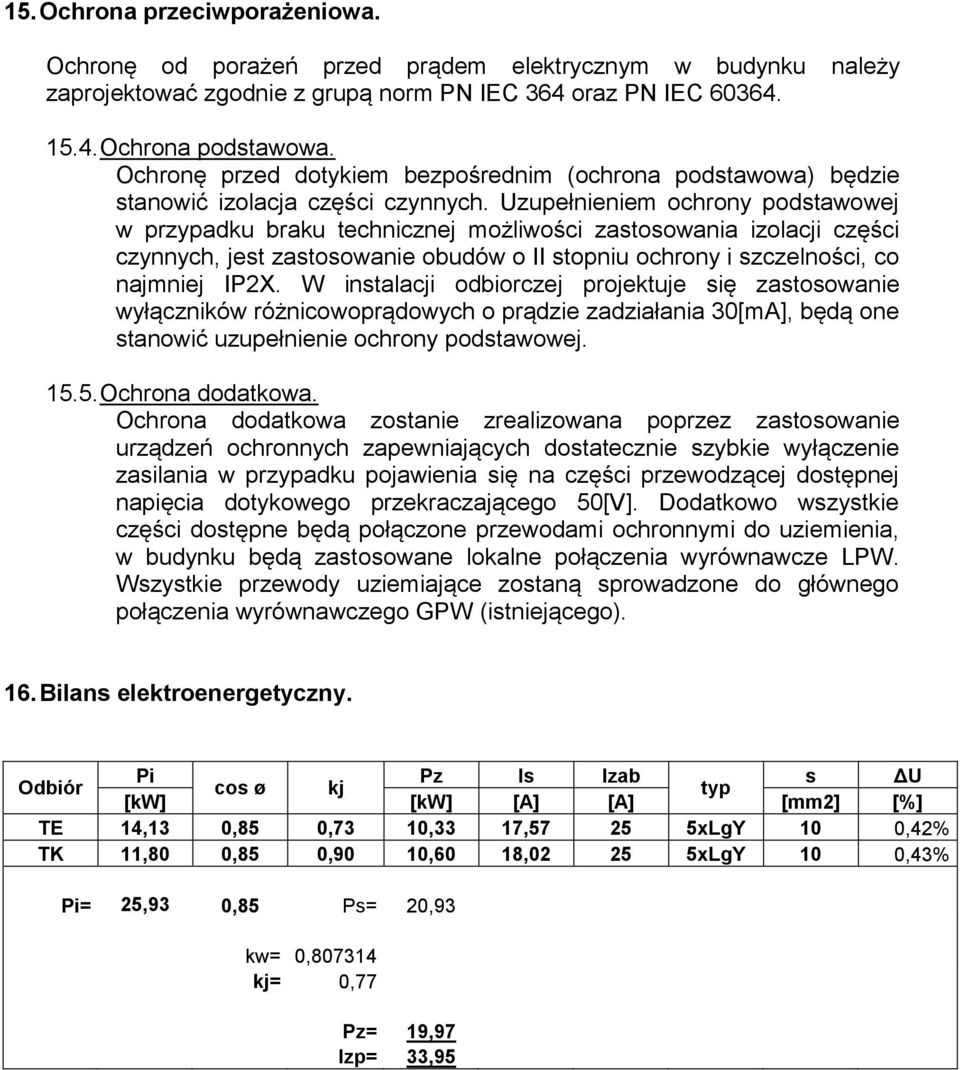

20 15. Ochrona przeciwporażeniowa. Ochronę od porażeń przed prądem elektrycznym w budynku należy zaprojektować zgodnie z grupą norm PN IEC 364 oraz PN IEC Ochrona podstawowa. Ochronę przed dotykiem bezpośrednim (ochrona podstawowa) będzie stanowić izolacja części czynnych. Uzupełnieniem ochrony podstawowej w przypadku braku technicznej możliwości zastosowania izolacji części czynnych, jest zastosowanie obudów o II stopniu ochrony i szczelności, co najmniej IP2X. W instalacji odbiorczej projektuje się zastosowanie wyłączników różnicowoprądowych o prądzie zadziałania 30[mA], będą one stanowić uzupełnienie ochrony podstawowej Ochrona dodatkowa. Ochrona dodatkowa zostanie zrealizowana poprzez zastosowanie urządzeń ochronnych zapewniających dostatecznie szybkie wyłączenie zasilania w przypadku pojawienia się na części przewodzącej dostępnej napięcia dotykowego przekraczającego 50[V]. Dodatkowo wszystkie części dostępne będą połączone przewodami ochronnymi do uziemienia, w budynku będą zastosowane lokalne połączenia wyrównawcze LPW. Wszystkie przewody uziemiające zostaną sprowadzone do głównego połączenia wyrównawczego GPW (istniejącego). 16. Bilans elektroenergetyczny. Odbiór Pi Pz Is Izab s ΔU cos ø kj typ [kw] [kw] [A] [A] [mm2] [%] TE 14,13 0,85 0,73 10,33 17, xLgY 10 0,42% TK 11,80 0,85 0,90 10,60 18, xLgY 10 0,43% Pi= 25,93 0,85 Ps= 20,93 kw= 0, kj= 0,77 Pz= 19,97 Izp= 33,95

21 17. Obliczenie spadku napięcia w instalacji komputerowej. P S l ɣ Uf ΔU ΔUdop ΔU<ΔUdop [W] [mm2] [m] [m/ω*mm2 ] [V] [%] [%] [%] , , warunek spełniony U[%] U dop 2,00% 1,35% Spadek napięcia dla najdłuższego obwodu dedykowanego (od tablicy rozdzielczej TK do najdalszego punktu odbioru) nie przekracza dopuszczalnego spadku napięcia. [%] 18. Uwagi. Całość prac należy wykonywać zgodnie z obowiązującymi normami i przepisami. Wszelkie zmiany lub niezgodności z projektem należy uzgodnić z Inwestorem. Stosować się do przepisów BHP, roboty elektryczne wykonać pod nadzorem osób uprawnionych. Prace wykonawcze realizować zgodnie z Prawem Budowlanym, z obowiązującymi i zalecanymi normami, przepisami i opracowaniami SEP. Prace wykonywać pod nadzorem osób uprawnionych. Wszelkie odstępstwa od projektu zgłaszać Inwestorowi, a uzgodnione zmiany wprowadzać wpisem do dokumentacji technicznej i dziennika budowy. W trakcie wykonywania instalacji wykonywać na bieżąco pomiary, a po wykonaniu przeprowadzić szczegółowe pomiary. Wyniki pomiarów wpisać do protokołu pomiarowego. Wykonawca w trakcie robót powinien nanosić zmiany i poprawki na dokumentacji technicznej, a po zakończeniu prac powinien opracować projekt powykonawczy, do którego powinny zostać dołączone protokoły pomiarów Opracował: mgr inż. Damian Futera upr. E-12/00 mgr inż. Marcin Łobos mgr inż. Łukasz Kłósek inż. Marek Przybyło mgr inż. Daniel Woźniak

22 19. Część rysunkowa. SPIS RYSUNKÓW PLANY: Nr rysunku Tytuł Skala Arkusz RZUT PARTERU - INSTALACJE ELEKTRYCZNE PW-E-01 1:50 1 WEWNĘTRZNE SCHEMATY: Nr rysunku Tytuł Skala Arkusz PW-ES-01 ROZPROWADZENIE ENERGII ELEKTRYCZNEJ W BUDYNKU I ROZDZIELNICA RGNN. nws 1 INSTALACJE ELEKTRYCZNE WEWNĘTRZNE. PW-ES-02 SCHEMAT TABLICY TE. nws 1,2,3 INSTALACJE ELEKTRYCZNE WEWNĘTRZNE. PW-ES-03 SCHEMAT TABLICY TK. nws 1,2,3 PW-ES-04 SCHEMAT INSTALCJI PRZYZYWOWEJ nws 1 PW-ES-05 SCHEMAT SIECI KOMPUTEROWEJ LAN nws 1
