Wpływ nawierzchni drogowych na hałas środowiska w otoczeniu drogi

Transkrypt

1 Wpływ nawierzchni drogowych na hałas środowiska w otoczeniu drogi Prof. dr hab. inż. Dariusz Sybilski Instytut Badawczy Dróg i Mostów d.sybilski@ibdim.edu.pl GDOŚ Warszawa

2 O czym opowiem Problem hałasu drogowego Metody redukcji hałasu w otoczeniu drogi Ciche nawierzchnie drogowe Inne aspekty ochrony środowiska GDOŚ Warszawa

3 Problem hałasu w Europie 55 db(a) - dźwięk nieprzyjemny 65 db(a) - dźwięk nie do zniesienia, np. poważne zakłócenia snu 80 mln Europejczyków cierpi wskutek niedopuszczalnego natężenia hałasu 170 milionów Europejczyków żyje w szarej strefie dokuczliwości hałasu 38 mld euro rocznie - szkody ekonomiczne z powodu hałasu w UE (zakłócenia snu, utrata efektywności pracy, spadek wartości nieruchomości) GDOŚ Warszawa

4 Hałas Każdy dźwięk, niezależnie od jego sposobu powstawania, głośności i czasu trwania, który powoduje dyskomfort psychiczny lub jest odczuwany jako uciążliwość GDOŚ Warszawa

5 Metody zmniejszenia hałasu ruchu pojazdów Zmniejszenie natężenia ruchu Ograniczenie prędkości ruchu Graniczna prędkość 55 km/h, samochody Ściany dźwiękochłonne Ciche nawierzchnie Asfalt porowaty Dwuwarstwowe nawierzchnie porowate Drobnoziarnista mieszanka o nieciągłym uziarnieniu (SMA, BBTM) Mieszanka modyfikowana gumą GDOŚ Warszawa

6 Hałas drogowy Przyczyny Interakcja opona-nawierzchnia Dźwięki pojazdu Silnik System napędowy System wydechowy GDOŚ Warszawa

7 GDOŚ Warszawa

8 Hałas drogowy Kontakt opony z nawierzchnią jest głównym źródłem hałasu większości samochodów przy prędkości powyżej 55 km/h samochodów ciężarowych przy prędkości powyżej 70 km/h GDOŚ Warszawa

9 Hałas drogowy Powstawanie hałasu: Zwiększenie szerokości opony o 10 mm powoduje wzrost hałasu od 0,2 do 0,4 db(a) Szorstkość nawierzchni również bardzo gładkie nawierzchnie mogą być powodem powstawania hałasu Szybkie tłoczenie i rozprężanie powietrza w miejscu kontaktu opony z nawierzchnią GDOŚ Warszawa

10 Rozporządzenie Ministra Środowiska, ( ) Rozporządzenie w sprawie dopuszczalnych poziomów hałasu w środowisku określa m.in. dopuszczalne poziomy hałasu w środowisku powodowanego przez drogi lub linie kolejowe oraz określa rodzaje terenów, które podlegają ochronie przed hałasem Wartości określone dla dróg i linii kolejowych stosuje się także dla torowisk tramwajowych poza pasem drogowym i kolei linowych GDOŚ Warszawa

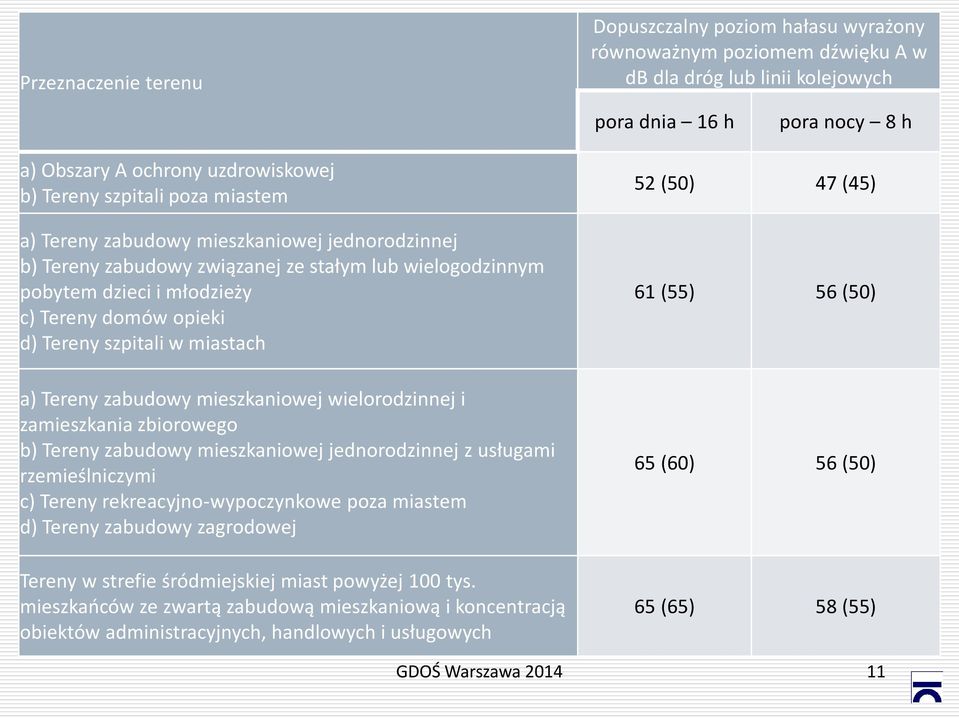

11 Przeznaczenie terenu a) Obszary A ochrony uzdrowiskowej b) Tereny szpitali poza miastem a) Tereny zabudowy mieszkaniowej jednorodzinnej b) Tereny zabudowy związanej ze stałym lub wielogodzinnym pobytem dzieci i młodzieży c) Tereny domów opieki d) Tereny szpitali w miastach a) Tereny zabudowy mieszkaniowej wielorodzinnej i zamieszkania zbiorowego b) Tereny zabudowy mieszkaniowej jednorodzinnej z usługami rzemieślniczymi c) Tereny rekreacyjno-wypoczynkowe poza miastem d) Tereny zabudowy zagrodowej Tereny w strefie śródmiejskiej miast powyżej 100 tys. mieszkańców ze zwartą zabudową mieszkaniową i koncentracją obiektów administracyjnych, handlowych i usługowych Dopuszczalny poziom hałasu wyrażony równoważnym poziomem dźwięku A w db dla dróg lub linii kolejowych pora dnia 16 h pora nocy 8 h 52 (50) 47 (45) 61 (55) 56 (50) 65 (60) 56 (50) 65 (65) 58 (55) GDOŚ Warszawa

12 Przykłady dopuszczalnego poziomu dźwięku w środowisku w różnych krajach UE Kraj Wskaźnik Wartość dopuszczalna w porze dziennej Austria L A,eq Dania L A,eq, 24h 55 Francja L A,eq Hiszpania L A,eq 60 Holandia L A,eq 50 Niemcy L r Szwajcaria L r 55 Szwecja L A,eq, 24h 55 Wielka Brytania L A,eq 55 GDOŚ Warszawa

13 Przegrody Akustyczne: Ekrany dźwiękochłonne GDOŚ Warszawa

14 Przegrody Akustyczne: Przekrycia akustyczne GDOŚ Warszawa

15 Przegrody akustyczne: Wały ziemne i przekopy GDOŚ Warszawa

16 Przegrody akustyczne: Zieleń izolacyjna GDOŚ Warszawa

17 Przegrody akustyczne: Projektowanie budynków GDOŚ Warszawa

18 To nie jest cicha nawierzchnia!!!! GDOŚ Warszawa

19 Asfalt porowaty GDOŚ Warszawa

20 Asfalt porowaty GDOŚ Warszawa

21 Hałaśliwość: wpływ nawierzchni 90 Hałas, db(a) Cicha nawierzchnia asfaltowa Cienka warstwa asfaltowa MNU 0/6 Cienka warstwa asfaltowa MNU 0/10 Beton asfaltowy porowaty Beton asfaltowy Beton cementowy Powierzchniowe utrwalenie GDOŚ Warszawa

22 Asfalt porowaty Zmniejszenie hałasu o 3 db(a) jest równoważne: lub 100 km/h 80 km/h Cicha nawierzchnia jest równoważna ścianie dźwiękochłonnej GDOŚ Warszawa

23 Asfalt porowaty Zwiększenie zawartości wolnych przestrzeni w asfalcie porowatym z % v/v do co najmniej 22 % v/v pozwala na redukcję hałasu samochodów osobowych o około -6,5 db (A) i ciężarowych o około -4,5 db (A) Układ dwuwarstwowy zmniejszenie hałasu drogowego o 8-10 db(a) Uwaga: warstwa nawierzchni (podłoże) pod asfaltem porowatym musi być uszczelniona membraną asfaltową skropienie asfaltem 2-3 kg/m 2 lub rolowa membrana asfaltowa zbrojona siatką szklaną GDOŚ Warszawa

24 Ciche nawierzchnie - możliwości stosowania w Polsce Asfalt porowaty: Trudniejsze zimowe utrzymanie Mniejsza trwałość (średnio 8 lat, szczelna warstwa 10 lat) GDOŚ Warszawa

25 Ciche nawierzchnie - możliwości stosowania w Polsce Asfalt porowaty: Układ dwuwarstwowy Większa efektywność (zmniejszenie hałasu nawet o 10 db(a) Mniejsze problemy zimowego utrzymania Lepsze odwodnienie Mniejsze zanieczyszczenie GDOŚ Warszawa

26 Ciche nawierzchnie - możliwości stosowania w Polsce Szczelne mieszanki o nieciągłym uziarnieniu, np. SMA 5, SMA 8, BBTM 8 Mieszanki z dodatkiem gumy GDOŚ Warszawa

27 Ciche nawierzchnie modyfikowane gumą - historia 1823: Hancock, Wielka Brytania, pierwszy patent na lepiszcze asfaltowe modyfikowane kauczukiem naturalnym 1844: pierwsze zastosowanie w Europie, nawierzchnia z kauczukiem naturalnym jako modyfikatorem asfaltu przed kasynem gry w Nicei XX wiek - rozwój przemysłu samochodowego w USA, problem zagospodarowania zużytych opon samochodowych Rok 1948: Akron, Ohio, USA, pierwsza nawierzchnia z zastosowaniem lepiszcza gumowo-asfaltowego Akron - siedziba największego wówczas producenta opon samochodowych firmy Goodyear, Firestone & General Tire Akron - Światowa Stolica Gumy ( Rubber Capital of the World ), produkcja gumy syntetycznej podstawą bogactwa tego miasta Nawierzchnia z 1948 r. dotrwała do 1959 r. GDOŚ Warszawa

28 Ciche nawierzchnie modyfikowane gumą - historia Lata 1960-te: istotna zmiana Charles McDonald w Phoenix, Arizona, USA opracował metodę modyfikacji asfaltu gumą ze zużytych opon samochodowych Początek metody na mokro Granulat gumowy mieszany na gorąco z asfaltem Zawartość gumy w asfalcie 20% m/m Szerokie zastosowanie w 40 stanach USA i w wielu krajach świata GDOŚ Warszawa

29 Metody modyfikacji gumą Metoda na mokro (McDonalda) Metoda na mokro terminalowa Metoda na sucho GDOŚ Warszawa

30 Metoda na mokro (McDonalda lub terminalowa) ASTM: mieszanka asfaltu i recyklowanej gumy z opon i dodatków, w której zawartość składnika gumowego wynosi co najmniej 15% m/m, a reakcja gumy z gorącym asfaltem powoduje jej spęcznienie Asfalt mieszany z gumą w specjalnej instalacji w temperaturze C w czasie co najmniej 45 minut Chemiczne i fizyczne połączenie składników Zawartość gumy wynosi zwykle od 18 do 22 % m/m W celu zmniejszenia lepkości lepiszcza gumowo-asfaltowego może być dodawany olej petrochemiczny Dojrzewanie : po wymieszaniu gumy z asfaltem lepiszcze gumowo-asfaltowe powinno być przechowywane w wysokiej temperaturze w czasie 2 h GDOŚ Warszawa

31 Metody na mokro (McDonalda lub terminalowa) Złudne podobieństwo obu metod na mokro Lepiszcza gumowo-asfaltowe wyraźnie różnią się pod względem jednorodności Zastosowanie w metodzie terminalowej drobniejszego granulatu gumowego gwarantuje większą efektywność procesu mieszania i lepszy stopień modyfikacji przy mniejszej ilości dodanej gumy Lepiszcze gumowo-asfaltowe w metodzie terminalowej porównywalne z polimeroasfaltami Instalacja do metody McDonalda - w wytwórni mieszanek mineralno-asfaltowych Instalacja do metody terminalowej - przede wszystkim w rafineriach GDOŚ Warszawa

32 Metoda na sucho Dodawanie rozdrobnionej gumy bezpośrednio do kruszywa w mieszalniku otaczarki przed dozowaniem asfaltu Reakcja gumy z asfaltem jest znikoma Granulat gumowy jest składnikiem kruszywa w mieszance W Polsce technologia wdrożona przez IBDiM pod nazwą GUFI Zawartość gumy w mieszance mineralno-asfaltowej wynosi do 3%m/m Stosowany jest granulat gumowy o wymiarze 2-5 mm Zużycie dużej ilości gumy, przy mniejszych kosztach niż w metodach na mokro Mały efekt modyfikacji właściwości fizyko-mechanicznych Główny efekt - zmniejszenie hałaśliwości nawierzchni GDOŚ Warszawa

33 Arizona, USA GDOŚ Warszawa

34 Nevada, USA GDOŚ Warszawa

35 Waszyngton, USA GDOŚ Warszawa

36 Cicha nawierzchnia z gumą Granulat gumowo-asfaltowy metoda na mokro Głównie w warstwie ścieralnej Główny cel - zmniejszenie hałasu drogowego Doświadczenia światowe wskazują, że dodatek gumy do mieszanki mineralno-asfaltowej w warstwie ścieralnej nawierzchni zmniejsza hałas toczenia kół pojazdów Efektywność zmniejszenia hałasu: asfalt porowaty 5-8 db(a) układ dwuwarstwowy asfaltu porowatego do 10 db(a) SMA lub BBTM 2-6 db(a) GDOŚ Warszawa

37 Zastosowanie granulatu gumowoasfaltowego Stosowanie granulatu gumowo-asfaltowego znacznie prostsze niż tradycyjnych metod modyfikacji gumą na mokro Granulat podawany jest bezpośrednio do mieszalnika otaczarki, w którym jest mieszany z kruszywem i asfaltem Mieszanka nie wymaga wydłużonego czasu mieszania i dojrzewania (jak w metodzie na mokro) Guma jest już rozpuszczona w asfalcie będącym składnikiem granulatu Dodany świeży asfalt jednorodnie i szybko miesza się z granulatem (asfaltem modyfikowanym gumą) GDOŚ Warszawa

38 PROJEKT CICHE NAWIERZCHNIE SIERPIEŃ 2010r. LOKALIZACJA ODCINKÓW NA DW 780 KRAKÓW CHEŁMEK / PARTNERZY Łączna długość realizowanego zadania 14, 7 km Zadanie III Zadanie I Zadanie II 38 GDOŚ Warszawa 2014

39 PROJEKT CICHE NAWIERZCHNIE r. PRZYJĘTE DO REALIZACJI RODZAJE MM-A ASFALT POROWATY PA 8 Długość odcinka 554 mb Grubość w-wy 4,0 cm Vmin18 Vmax24 z dodatkiem tecroad BETON ASFALTOWY DO CIENKICH WARSTW BBTM 8 Długość odcinka 722 mb Grubość w-wy 3,0 cm z dodatkiem tecroad Vmin7 Vmax10 MIESZANKA SMA 5 Długość odcinka 600 mb Grubość w-wy 2,5 cm Vmin2 Vmax4 MIESZANKA SMA 11 oraz BETON ASFALTOWY 12,8 39 GDOŚ Warszawa 2014

40 POMIARY HAŁASU NA DW 780 BADANIE METODĄ CPX PO WYKONANIU W 2010R. - 5,2-5,0 40 GDOŚ Warszawa 2014

41 Warszawa, ul. Górczewska GDOŚ Warszawa

42 Warszawa, ul. Górczewska GDOŚ Warszawa

43 Mieszanki mineralno-gumowoasfaltowe Właściwości nawierzchni z asfaltem modyfikowanym gumą (tecroad) są równorzędne z nawierzchniami z asfaltem modyfikowanym polimerem Metoda modyfikacji mieszanki mineralno-asfaltowej gumą na mokro (modyfikacja asfaltu lub dodatek granulatu gumowoasfaltowego) poprawia właściwości nawierzchni: odporność na deformacje trwałe w wysokiej temperaturze właściwości reologiczne lepiszcza (moduł zespolony i kąt przesunięcia fazowego) odporność na pękanie niskotemperaturowe odporność na działanie wody Dodatkowa warstwa przeciwspękaniowa SAMI (Stress Absorbing Membrane Interlayer) modyfikowana gumę Pierwsze zastosowanie na ulicy Spacerowej w Warszawie GDOŚ Warszawa

44 Inne aspekty ochrony środowiska Nawierzchnie fotokatalityczne Nawierzchnie chłodzące Budowa dróg z uwzględnieniem ochrony przyrody i zwierząt Wiadukty dla dużych zwierząt Tunele (kanały) dla małych zwierząt, np. żab GDOŚ Warszawa

45 Nawierzchnie fotokatalityczne Idea użycia TiO 2 jako fotokatalizatora zgłoszona przez japońskich badaczy Fujishima i Honda w 1972 Hydroliza wody na tlen i wodór w obecności światła wykorzystując anodę z TiO 2 w komorze fotochemicznej W latach 1980-tych uzyskano rozkład organicznych zanieczyszczeń wody przez dodatek TiO 2 pod wpływem światła UV GDOŚ Warszawa

46 Nawierzchnie fotokatalityczne Pierwsze zastosowanie TiO 2 w Japonii w 1996: oczyszczanie powietrza Obecne zastosowania: oczyszczanie wody i powietrza (klimatyzacja) samooczyszczające szyby samooczyszczające (antybakteryjne) płytki ceramiczne tkaniny (antyzapachowe), lustra niezaparowujące (antykondensacyjne) itd. GDOŚ Warszawa

47 Obszary zanieczyszczone w Europie GDOŚ Warszawa

48 Główne źródła zanieczyszczeń powietrza Ruch pojazdów (NO; NO 2 ; CO; CO 2 ; PM10 pył zawieszony) Ogrzewanie termoelektryczne (SO 2 ) Rolnictwo i hodowla zwierząt (NH 3 - amoniak; CH 4 metan) Rozpuszczalniki (VOC Volatile Organic Compound Lotne Związki Organiczne) GDOŚ Warszawa

49 Proces fotokatalityczny substancje szkodliwe przetworzone w rozpuszczalne i nieszkodliwe GDOŚ Warszawa

50 Odcinek testowy w Monza, Włochy GDOŚ Warszawa

51 Nawierzchnie chłodzące: Japonia GDOŚ Warszawa

52 Nawierzchnia refleksyjna promieniowania podczerwonego Promieniowanie słoneczne Odbicie i absorpcja światła widzialnego Odbicie świata podczerwonego Pierścieniowe kształtki ceramiczne Pigment odbijający promienie słoneczne Warstwa odbicia światła słonecznego 0,5 1,0 mm Warstwa ścieralna nawierzchni GDOŚ Warszawa

53 Temperatura nawierzchni Nawierzchnia zbiornik retencyjny wody Woda w porach nawierzchni Asfaltowa szczelna Asfaltowa retencyjna 6:00 12:00 18:00 6:00 Czas GDOŚ Warszawa

54 Nawierzchnia drogowa schładzająca powietrze GDOŚ Warszawa

55 Wnioski Konieczna jest weryfikacja wymagań dopuszczalnego poziomu hałasu drogowego i kolejowego oraz metodyki pomiarów Cicha nawierzchnia zmniejsza koszty budowy przegród akustycznych Zastosowanie asfaltu porowatego, zwłaszcza dwuwarstwowego, jest najbardziej skuteczną metodą redukcji hałasu Modyfikacja nawierzchni gumą zmniejsza poziom hałasu drogowego o około 3 db(a) Stosowanie granulatu gumowo-asfaltowego jest prostą metodą produkcji mieszanki mineralno-gumowo-asfaltowej do cichej nawierzchni Potrzeba wprowadzenia nawierzchni drogowych redukujących emisję substancji szkodliwych oraz chłodzących GDOŚ Warszawa
