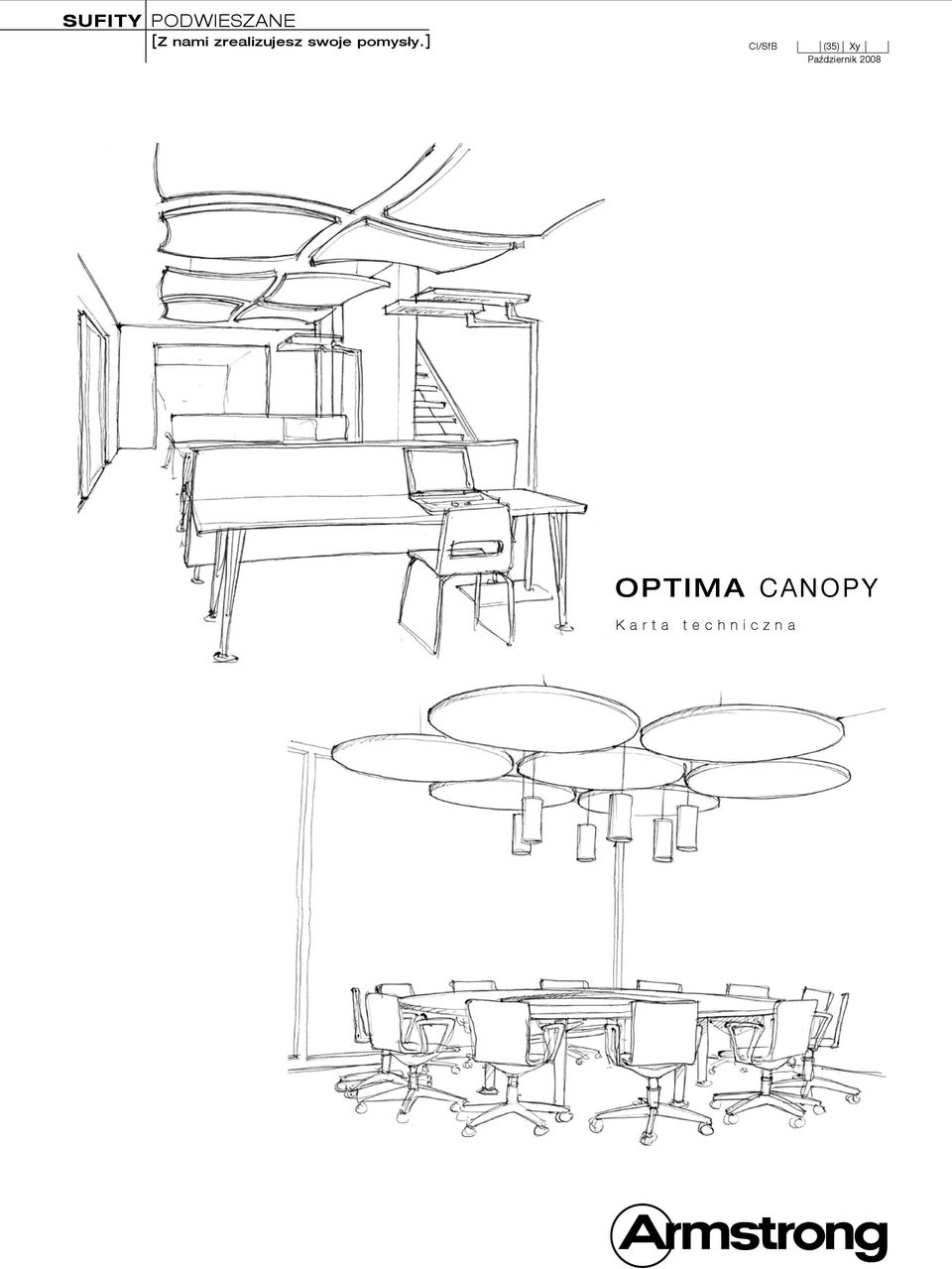

1 SUFITY PODWIESZANE [Z nami zrealizujesz swoje pomysły.] CI/SfB (35) Xy Październik 2008 OPTIMA canopy Karta techniczna

2 Optima Canopy - kształty BPCS5440WHG1 BPCS5440WHG2 BPCS5440WHG4 Optima Canopy Square (kwadrat) karton z 1 szt. Optima Canopy Square (kwadrat) karton z 2 szt. Optima Canopy Square (kwadrat) karton z 1 szt. BPCS5441WHG1 BPCS5441WHG2 BPCS5441WHG4 Optima Canopy Convex (boki wypukłe) karton z 1 szt. Optima Canopy Convex (boki wypukłe) karton z 2 szt. Optima Canopy Convex (boki wypukłe) karton z 4 szt. BPCS5442WHG1 BPCS5442WHG2 BPCS5442WHG4 Optima Canopy Concave (boki wklęsłe) karton z 1 szt. Optima Canopy Concave (boki wklęsłe) karton z 2 szt. Optima Canopy Concave (boki wklęsłe) karton z 4 szt. BPCS5443WHG1 BPCS5443WHG2 BPCS5443WHG4 Optima Canopy Circle (koło) karton z 1 szt. Optima Canopy Circle (koło) karton z 2 szt. Optima Canopy Circle (koło) karton z 4 szt. BPCS5444WHG1 BPCS5444WHG2 BPCS5444WHG4 Optima Canopy Hexagon (sześciokąt) karton z 1 szt. Optima Canopy Hexagon (sześciokąt) karton z 2 szt. Optima Canopy Hexagon (sześciokąt) karton z 4 szt. BPCS5445WHG1 BPCS5445WHG2 BPCS5445WHG4 Optima Canopy Trapezoid (trapez) karton z 1 szt. Optima Canopy Trapezoid (trapez) karton z 2 szt. Optima Canopy Trapezoid (trapez) karton z 4 szt. BPCS5446WHG1 BPCS5446WHG2 BPCS5446WHG4 Optima Canopy Left Parallelogram (lewy równoległobok) karton z 1 szt. Optima Canopy Left Parallelogram (lewy równoległobok) karton z 2 szt. Optima Canopy Left Parallelogram (lewy równoległobok) karton z 4 szt. BPCS5447WHG1 BPCS5447WHG2 BPCS5447WHG4 Optima Canopy Right Parallelogram (prawy równoległobok) karton z 1 szt. Optima Canopy Right Parallelogram (prawy równoległobok) karton z 2 szt. Optima Canopy Right Parallelogram (prawy równoległobok) karton z 4 szt. BPCS5448WHG1 BPCS5448WHG2 Optima Canopy Small Rectangle (mały prostokąt) karton z 1 szt. Optima Canopy Small Rectangle (mały prostokąt) karton z 2 szt. BPCS5449WHG1 BPCS5449WHG2 Optima Canopy Large Rectangle (duży prostokąt) karton z 1 szt. Optima Canopy Large Rectangle (duży prostokąt) karton z 2 szt. 2

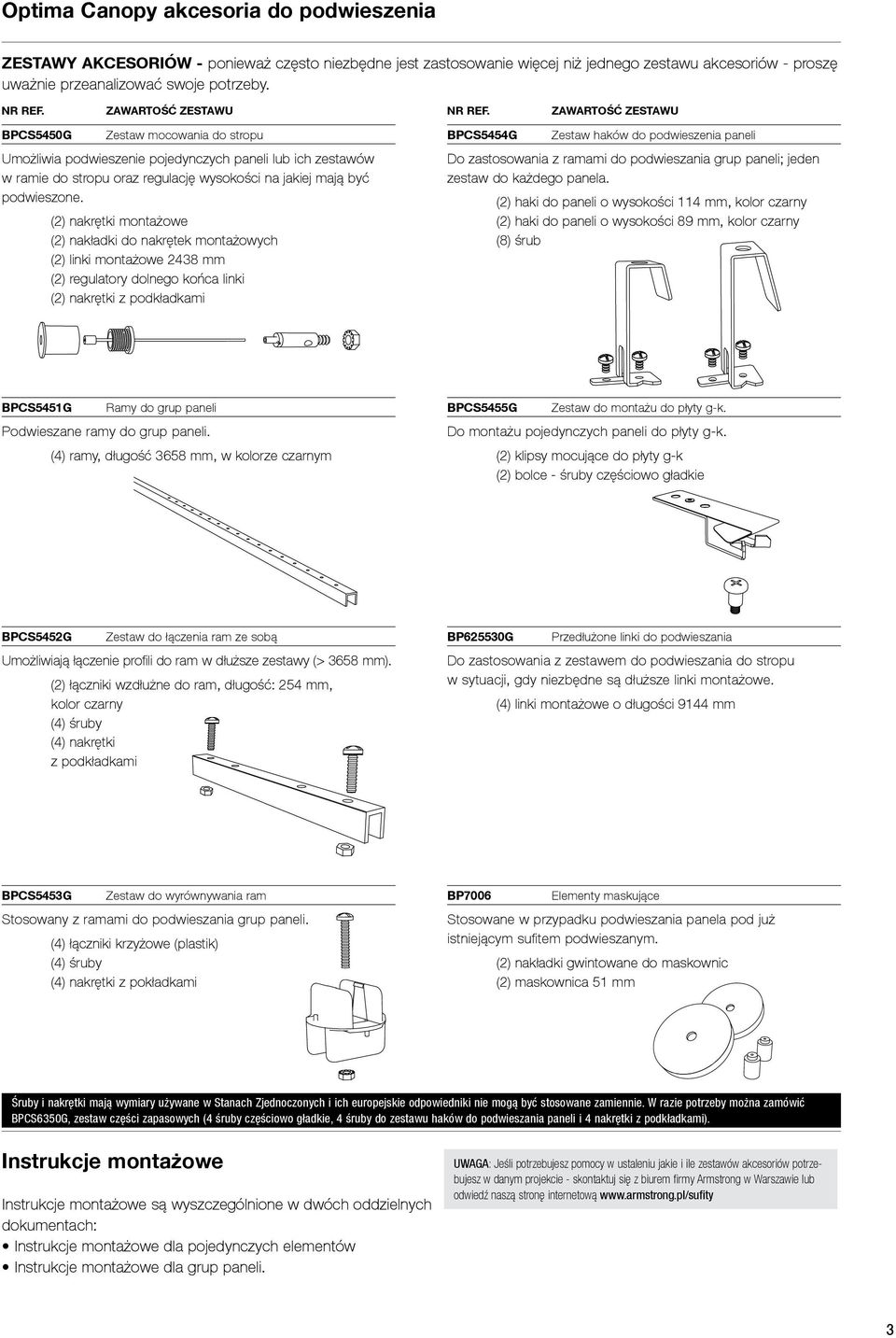

3 Optima Canopy akcesoria do podwieszenia Zestawy akcesoriów - ponieważ często niezbędne jest zastosowanie więcej niż jednego zestawu akcesoriów - proszę uważnie przeanalizować swoje potrzeby. NR REF. ZAWARTOŚĆ ZESTAWU NR REF. ZAWARTOŚĆ ZESTAWU BPCS5450G Zestaw mocowania do stropu Umożliwia podwieszenie pojedynczych paneli lub ich zestawów w ramie do stropu oraz regulację wysokości na jakiej mają być podwieszone. (2) nakrętki montażowe (2) nakładki do nakrętek montażowych (2) linki montażowe 2438 mm (2) regulatory dolnego końca linki (2) nakrętki z podkładkami BPCS5454G Zestaw haków do podwieszenia paneli Do zastosowania z ramami do podwieszania grup paneli; jeden zestaw do każdego panela. (2) haki do paneli o wysokości 114 mm, kolor czarny (2) haki do paneli o wysokości 89 mm, kolor czarny (8) śrub BPCS5451G Ramy do grup paneli Podwieszane ramy do grup paneli. (4) ramy, długość 3658 mm, w kolorze czarnym BPCS5455G Zestaw do montażu do płyty g-k. Do montażu pojedynczych paneli do płyty g-k. (2) klipsy mocujące do płyty g-k (2) bolce - śruby częściowo gładkie BPCS5452G Zestaw do łączenia ram ze sobą Umożliwiają łączenie profili do ram w dłuższe zestawy (> 3658 mm). (2) łączniki wzdłużne do ram, długość: 254 mm, kolor czarny (4) śruby (4) nakrętki z podkładkami BP625530G Przedłużone linki do podwieszania Do zastosowania z zestawem do podwieszania do stropu w sytuacji, gdy niezbędne są dłuższe linki montażowe. (4) linki montażowe o długości 9144 mm BPCS5453G Zestaw do wyrównywania ram Stosowany z ramami do podwieszania grup paneli. (4) łączniki krzyżowe (plastik) (4) śruby (4) nakrętki z pokładkami BP7006 Elementy maskujące Stosowane w przypadku podwieszania panela pod już istniejącym sufitem podwieszanym. (2) nakładki gwintowane do maskownic (2) maskownica 51 mm Śruby i nakrętki mają wymiary używane w Stanach Zjednoczonych i ich europejskie odpowiedniki nie mogą być stosowane zamiennie. W razie potrzeby można zamówić BPCS6350G, zestaw części zapasowych (4 śruby częściowo gładkie, 4 śruby do zestawu haków do podwieszania paneli i 4 nakrętki z podkładkami). Instrukcje montażowe Instrukcje montażowe są wyszczególnione w dwóch oddzielnych dokumentach: Instrukcje montażowe dla pojedynczych elementów Instrukcje montażowe dla grup paneli. UWAGA: Jeśli potrzebujesz pomocy w ustaleniu jakie i ile zestawów akcesoriów potrzebujesz w danym projekcie - skontaktuj się z biurem firmy Armstrong w Warszawie lub odwiedź naszą stronę internetową 3

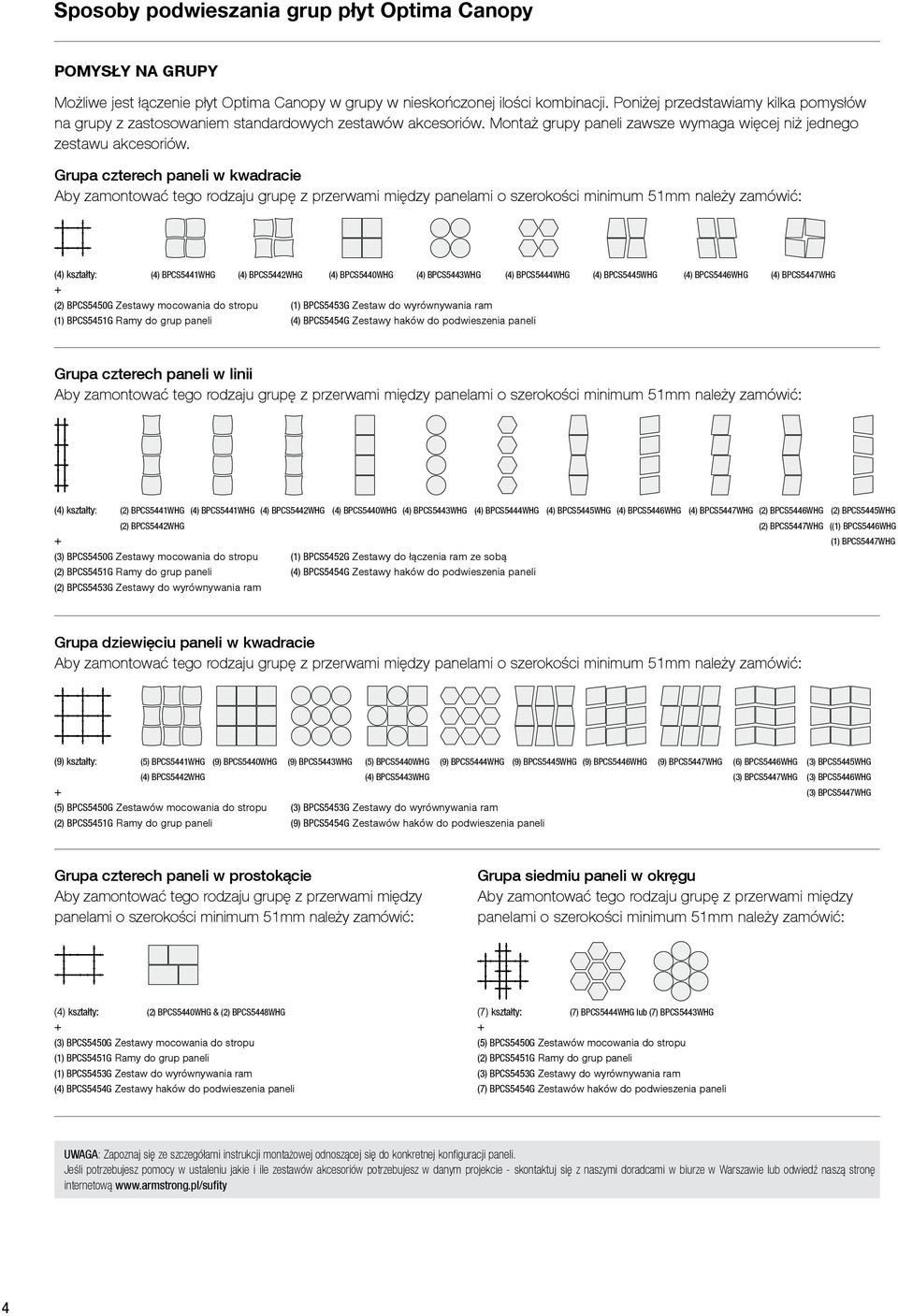

4 Sposoby podwieszania grup płyt Optima Canopy POMYSŁY NA GRUPY Możliwe jest łączenie płyt Optima Canopy w grupy w nieskończonej ilości kombinacji. Poniżej przedstawiamy kilka pomysłów na grupy z zastosowaniem standardowych zestawów akcesoriów. Montaż grupy paneli zawsze wymaga więcej niż jednego zestawu akcesoriów. Grupa czterech paneli w kwadracie Aby zamontować tego rodzaju grupę z przerwami między panelami o szerokości minimum 51mm należy zamówić: (4) kształty: (4) BPCS5441WHG (4) BPCS5442WHG (4) BPCS5440WHG (4) BPCS5443WHG (4) BPCS5444WHG (4) BPCS5445WHG (4) BPCS5446WHG (4) BPCS5447WHG (2) BPCS5450G Zestawy mocowania do stropu (1) BPCS5453G Zestaw do wyrównywania ram (1) BPCS5451G Ramy do grup paneli (4) BPCS5454G Zestawy haków do podwieszenia paneli Grupa czterech paneli w linii Aby zamontować tego rodzaju grupę z przerwami między panelami o szerokości minimum 51mm należy zamówić: (4) kształty: (2) BPCS5441WHG (4) BPCS5441WHG (4) BPCS5442WHG (4) BPCS5440WHG (4) BPCS5443WHG (4) BPCS5444WHG (4) BPCS5445WHG (4) BPCS5446WHG (4) BPCS5447WHG (2) BPCS5446WHG (2) BPCS5445WHG (2) BPCS5442WHG (2) BPCS5447WHG ((1) BPCS5446WHG (1) BPCS5447WHG (3) BPCS5450G Zestawy mocowania do stropu (1) BPCS5452G Zestawy do łączenia ram ze sobą (2) BPCS5451G Ramy do grup paneli (4) BPCS5454G Zestawy haków do podwieszenia paneli (2) BPCS5453G Zestawy do wyrównywania ram Grupa dziewięciu paneli w kwadracie Aby zamontować tego rodzaju grupę z przerwami między panelami o szerokości minimum 51mm należy zamówić: (9) kształty: (5) BPCS5441WHG (9) BPCS5440WHG (9) BPCS5443WHG (5) BPCS5440WHG (9) BPCS5444WHG (9) BPCS5445WHG (9) BPCS5446WHG (9) BPCS5447WHG (6) BPCS5446WHG (3) BPCS5445WHG (4) BPCS5442WHG (4) BPCS5443WHG (3) BPCS5447WHG (3) BPCS5446WHG (3) BPCS5447WHG (5) BPCS5450G Zestawów mocowania do stropu (3) BPCS5453G Zestawy do wyrównywania ram (2) BPCS5451G Ramy do grup paneli (9) BPCS5454G Zestawów haków do podwieszenia paneli Grupa czterech paneli w prostokącie Aby zamontować tego rodzaju grupę z przerwami między panelami o szerokości minimum 51mm należy zamówić: Grupa siedmiu paneli w okręgu Aby zamontować tego rodzaju grupę z przerwami między panelami o szerokości minimum 51mm należy zamówić: (4) kształty: (2) BPCS5440WHG & (2) BPCS5448WHG (3) BPCS5450G Zestawy mocowania do stropu (1) BPCS5451G Ramy do grup paneli (1) BPCS5453G Zestaw do wyrównywania ram (4) BPCS5454G Zestawy haków do podwieszenia paneli (7) kształty: (7) BPCS5444WHG lub (7) BPCS5443WHG (5) BPCS5450G Zestawów mocowania do stropu (2) BPCS5451G Ramy do grup paneli (3) BPCS5453G Zestawy do wyrównywania ram (7) BPCS5454G Zestawów haków do podwieszenia paneli UWAGA: Zapoznaj się ze szczegółami instrukcji montażowej odnoszącej się do konkretnej konfiguracji paneli. Jeśli potrzebujesz pomocy w ustaleniu jakie i ile zestawów akcesoriów potrzebujesz w danym projekcie - skontaktuj się z naszymi doradcami w biurze w Warszawie lub odwiedź naszą stronę internetową 4

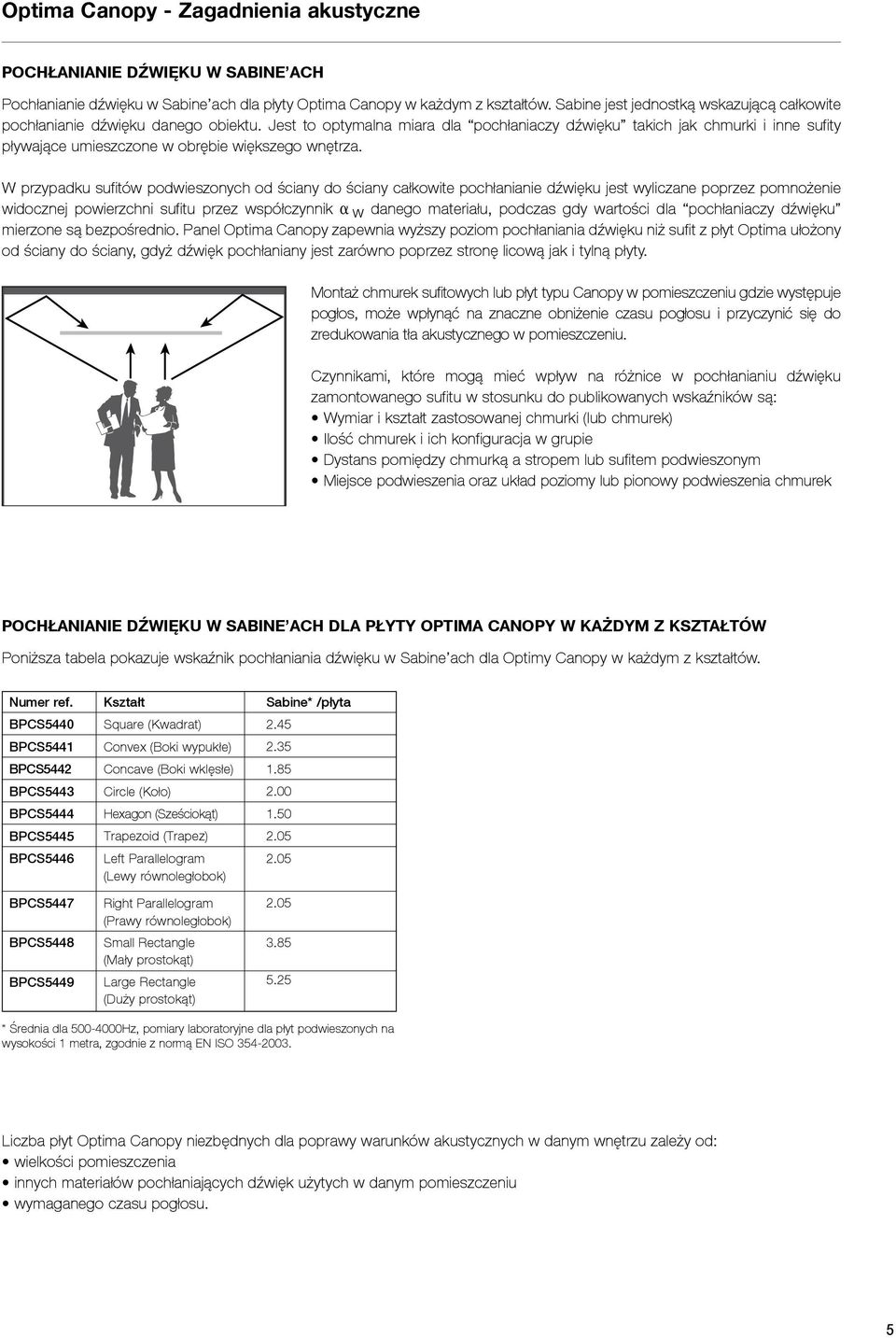

5 Optima Canopy - Zagadnienia akustyczne Pochłanianie dźwięku w Sabine ach Pochłanianie dźwięku w Sabine ach dla płyty Optima Canopy w każdym z kształtów. Sabine jest jednostką wskazującą całkowite pochłanianie dźwięku danego obiektu. Jest to optymalna miara dla pochłaniaczy dźwięku takich jak chmurki i inne sufity pływające umieszczone w obrębie większego wnętrza. W przypadku sufitów podwieszonych od ściany do ściany całkowite pochłanianie dźwięku jest wyliczane poprzez pomnożenie widocznej powierzchni sufitu przez współczynnik a w danego materiału, podczas gdy wartości dla pochłaniaczy dźwięku mierzone są bezpośrednio. Panel Optima Canopy zapewnia wyższy poziom pochłaniania dźwięku niż sufit z płyt Optima ułożony od ściany do ściany, gdyż dźwięk pochłaniany jest zarówno poprzez stronę licową jak i tylną płyty. Montaż chmurek sufitowych lub płyt typu Canopy w pomieszczeniu gdzie występuje pogłos, może wpłynąć na znaczne obniżenie czasu pogłosu i przyczynić się do zredukowania tła akustycznego w pomieszczeniu. Czynnikami, które mogą mieć wpływ na różnice w pochłanianiu dźwięku zamontowanego sufitu w stosunku do publikowanych wskaźników są: Wymiar i kształt zastosowanej chmurki (lub chmurek) Ilość chmurek i ich konfiguracja w grupie Dystans pomiędzy chmurką a stropem lub sufitem podwieszonym Miejsce podwieszenia oraz układ poziomy lub pionowy podwieszenia chmurek Pochłanianie dźwięku w Sabine ach dla płyty Optima Canopy w każdym z kształtów Poniższa tabela pokazuje wskaźnik pochłaniania dźwięku w Sabine ach dla Optimy Canopy w każdym z kształtów. Numer ref. BPCS5440 BPCS5441 BPCS5442 BPCS5443 BPCS5444 BPCS5445 BPCS5446 BPCS5447 BPCS5448 BPCS5449 Kształt Square (Kwadrat) Convex (Boki wypukłe) Concave (Boki wklęsłe) Circle (Koło) Hexagon (Sześciokąt) Trapezoid (Trapez) Left Parallelogram (Lewy równoległobok) Right Parallelogram (Prawy równoległobok) Small Rectangle (Mały prostokąt) Large Rectangle (Duży prostokąt) Sabine* /płyta * Średnia dla Hz, pomiary laboratoryjne dla płyt podwieszonych na wysokości 1 metra, zgodnie z normą EN ISO Liczba płyt Optima Canopy niezbędnych dla poprawy warunków akustycznych w danym wnętrzu zależy od: wielkości pomieszczenia innych materiałów pochłaniających dźwięk użytych w danym pomieszczeniu wymaganego czasu pogłosu. 5

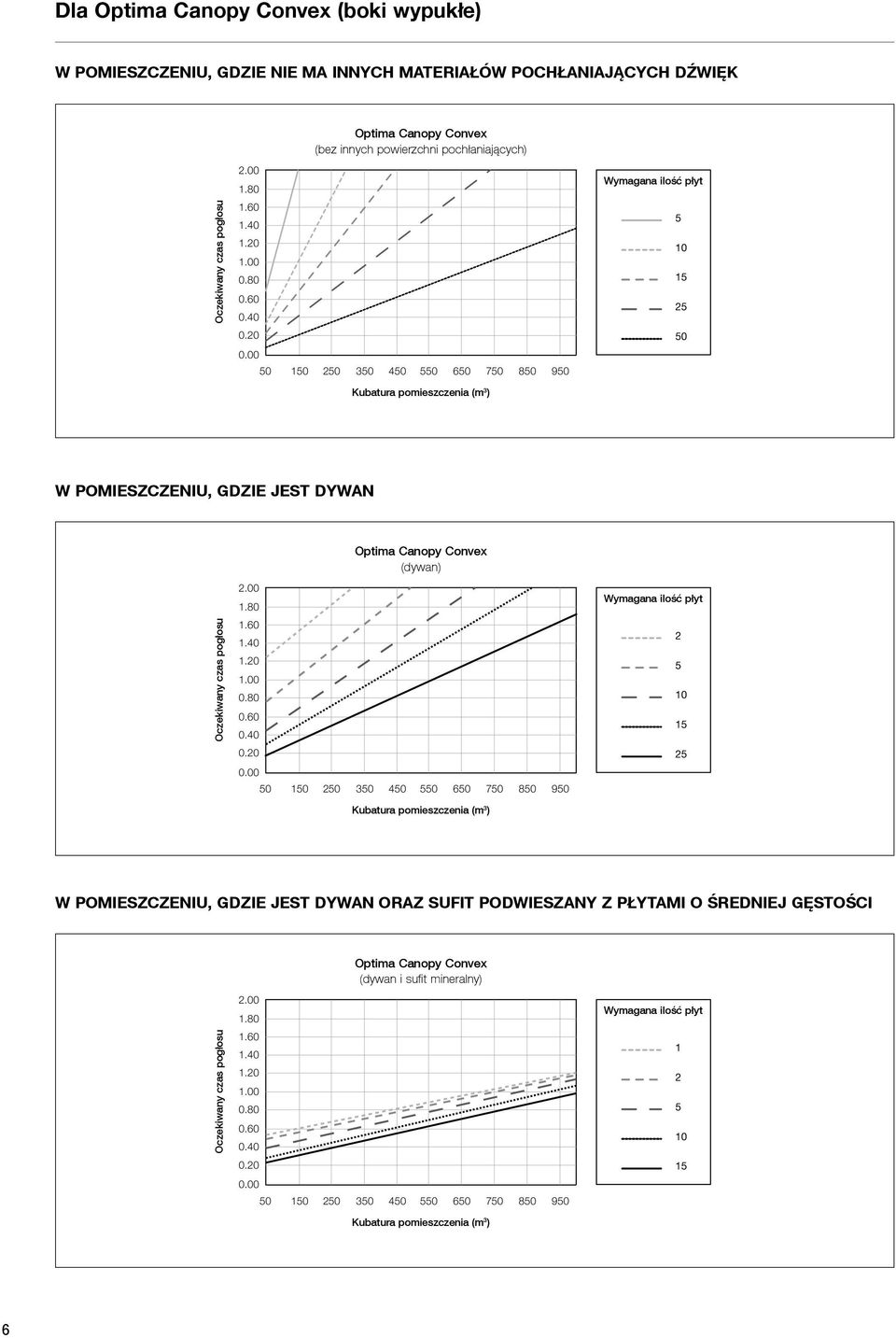

6 Dla Optima Canopy Convex (boki wypukłe) W pomieszczeniu, gdzie nie ma innych materiałów pochłaniających dźwięk Oczekiwany czas pogłosu Optima Canopy Convex (bez innych powierzchni pochłaniających) Kubatura pomieszczenia (m 3 ) Wymagana ilość płyt W pomieszczeniu, gdzie jest dywan Oczekiwany czas pogłosu Optima Canopy Convex (dywan) Kubatura pomieszczenia (m 3 ) Wymagana ilość płyt W pomieszczeniu, gdzie jest dywan oraz sufit podwieszany z płytami o średniej gęstości Oczekiwany czas pogłosu Optima Canopy Convex (dywan i sufit mineralny) Kubatura pomieszczenia (m 3 ) Wymagana ilość płyt

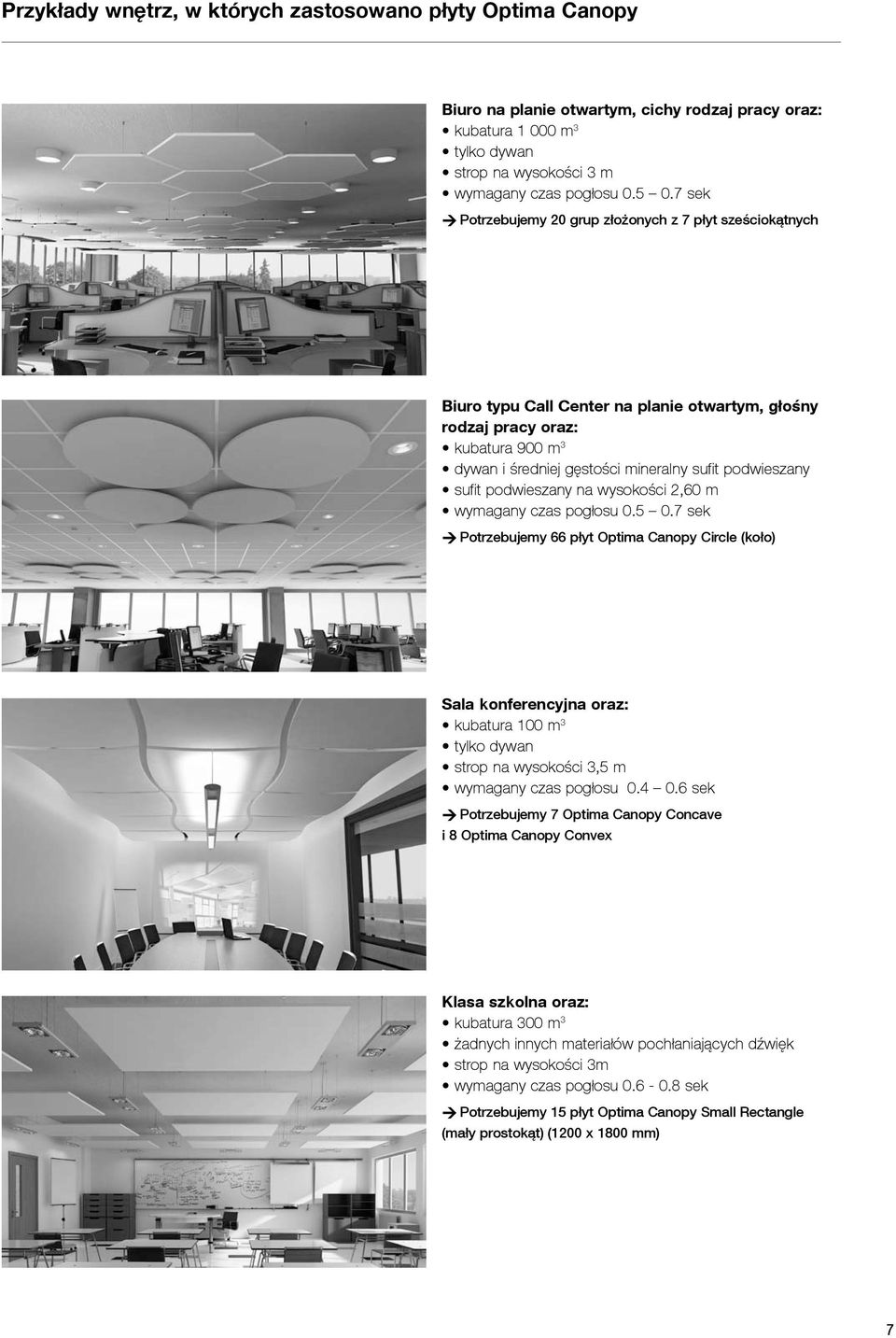

7 Przykłady wnętrz, w których zastosowano płyty Optima Canopy Biuro na planie otwartym, cichy rodzaj pracy oraz: kubatura m 3 tylko dywan strop na wysokości 3 m wymagany czas pogłosu sek Ú Potrzebujemy 20 grup złożonych z 7 płyt sześciokątnych Biuro typu Call Center na planie otwartym, głośny rodzaj pracy oraz: kubatura 900 m 3 dywan i średniej gęstości mineralny sufit podwieszany sufit podwieszany na wysokości 2,60 m wymagany czas pogłosu sek Ú Potrzebujemy 66 płyt Optima Canopy Circle (koło) Sala konferencyjna oraz: kubatura 100 m 3 tylko dywan strop na wysokości 3,5 m wymagany czas pogłosu sek Ú Potrzebujemy 7 Optima Canopy Concave i 8 Optima Canopy Convex Klasa szkolna oraz: kubatura 300 m 3 żadnych innych materiałów pochłaniających dźwięk strop na wysokości 3m wymagany czas pogłosu sek Ú Potrzebujemy 15 płyt Optima Canopy Small Rectangle (mały prostokąt) (1200 x 1800 mm) 7

8 Kluczowe zalety płyt Optima Canopy może być zastosowana aby podkreślić charakter pomieszczenia, wyróżnić je, stworzyć sufitowe dzieło sztuki. Możliwość łączenia i mieszania kształtów Wytrzymałość Ścieralność (delikatną szmatką) Mocne krawędzie Standardowe elementy umożliwiają tworzenie różnych konfiguracji Oświetlenie może wzmocnić efekt płyt Canopy Możliwość stosowania pojedynczo lub w grupach Możliwość podwieszenia do stropu budynku Szybki i łatwy montaż bez specjalistycznych narzędzi Łatwe do zamówienia zestawy zawierające wszystkie potrzebne akcesoria Płyty Canopy nie powinny być podwieszane w ułożeniu pionowym Typowe miejsca zastosowania Pomieszczenia reprezentacyjne, mające zwrócić uwagę, takie jak: Sklepy Biura Recepcje, atria Wnętrza otwarte, wyeksponowane Lotniska, dworce Sale wystawowe Własności techniczne Kolor Biały Krawędzie Malowane Rodzaj krawędzi Board Odporność na wilgotność 90% RH względną powietrza Odbicie światła 90% Reakcja na ogień B, s1-d0 Odporność na zarysowania Tak Ciężar wymiar nominalny 1200 x 1200 = 2kg wymiar nominalny 1200 x 2400 = 4kg Pochłanianie dźwięku Numer ref. Kształt Sabine* /płyta BPCS5440 Square (Kwadrat) 2.45 BPCS5441 Convex (Boki wypukłe) 2.35 BPCS5442 Concave (Boki wklęsłe) 1.85 BPCS5443 Circle (Koło) BPCS5444 Hexagon (Sześciokąt) 1.50 BPCS5445 Trapezoid (Trapez) 2.05 BPCS5446 Left Parallelogram 2.05 (Lewy równoległobok) PL Zalecenie - Montaż kotw zaciskowych do stropu lub klipsów do płyty g-k powinno być wykonane za pomocą odpowiedniego mocowania, zgodnie z normą PN-EN Płyt Optima Canopy nie należy stosować na zewnątrz budynków. - Płyta Optima Canopy powinna być zawsze podwieszana przez 2 osoby. - W przypadku, gdy płyta Optima Canopy mocowana jest do konstrukcji nośnej istniejącego sufitu podwieszanego, niezbędne jest zweryfikowanie maksymalnego obciążenia konstrukcji i sprawdzenie, czy nie jest wymagane zastosowanie dodatkowych zawiesi. - Zaleca się szczególną ostrożność przy regulacji wysokości podwieszenia paneli. Należy uważać, aby linki montażowe nie upadły poniżej płyty Canopy, gdyż mogłoby to spowodować zranienie instalatora lub uszkodzenie krawędzi panelu. W celu otrzymania dodatkowych informacji, proszę skontaktować się z biurem w Warszawie tel: , -11. BPCS5447 BPCS5448 BPCS5449 Right Parallelogram (Prawy równoległobok) Small Rectangle (Mały prostokąt) Large Rectangle (Duży prostokąt) * Średnia dla Hz, pomiary laboratoryjne dla płyt podwieszonych na wysokości 1 metra, zgodnie z normą EN ISO Czyszczenie Zaleca się stosowanie czystej, suchej, miękkiej, białej szmatki w celu wytarcia zabrudzenia lub odcisków palców. Rekomendowane jest regularne odkurzanie tylnej strony płyty. W celu uzyskania dodatkowych informacji prosimy o kontakt z biurem firmy Armstrong w Warszawie. Armstrong Building Products B.V. Sp. z o.o. Oddział w Polsce ul. Domaniewska Warszawa Tel.: (48) ,11 Fax.: (48) service-ce@armstrong.pl Inne kraje: Więcej o akustyce:
