1 SYSTEMY SUFITOWE ŚCIENNE Z nami zrealizujesz swoje pomysły XIOM CIRCLE & CURVED CNOPY dla płyt z krawędzią Tegular 8 mm i MicroLook 8 mm I n s t r u k cja mon t ażu

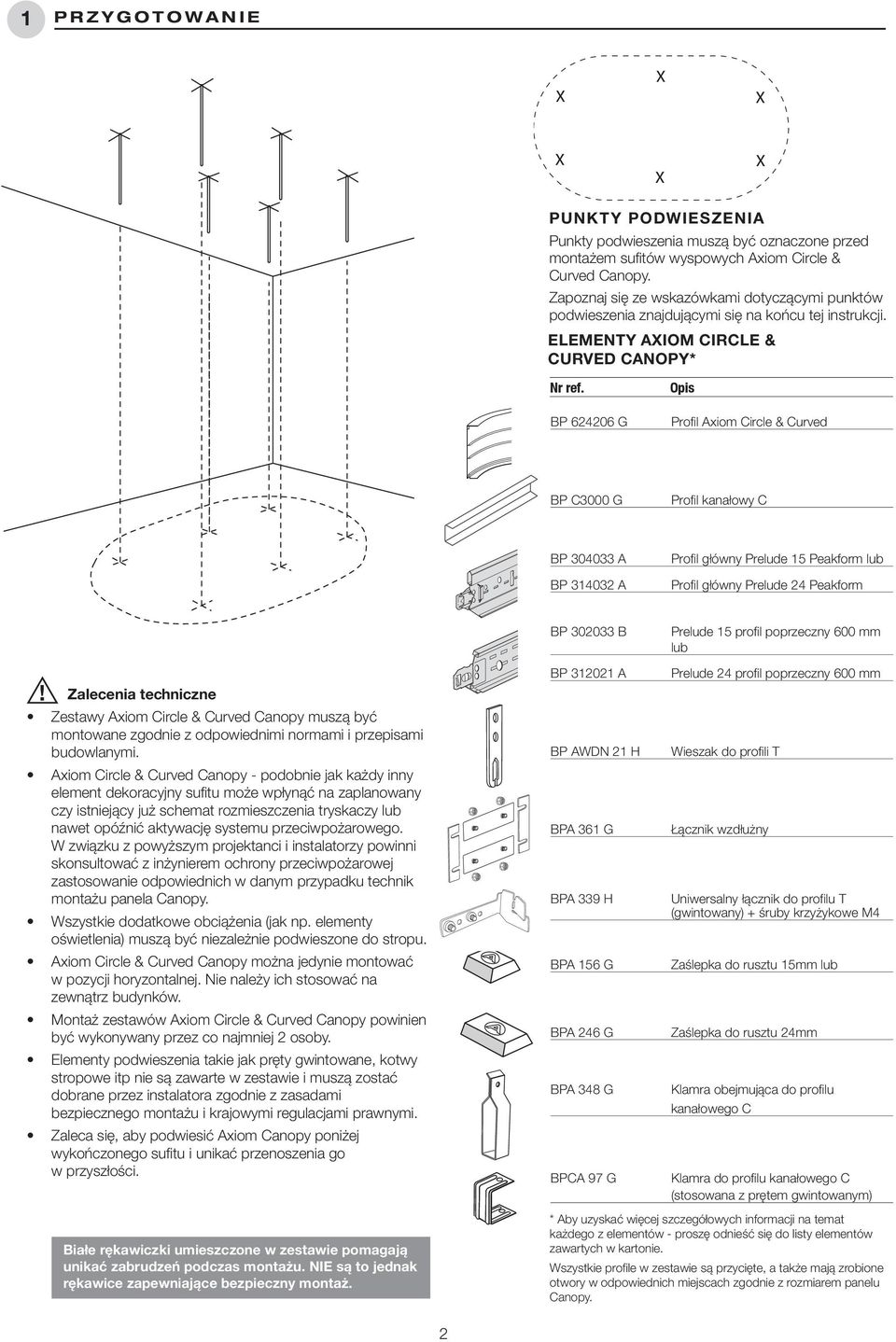

2 P R Z Y O T O W N I E PUNKTY PODWIESZENI Punkty podwieszenia muszą być oznaczone przed montażem sufitów wyspowych iom Circle & Curved Canopy. Zapoznaj się ze wskazówkami dotyczącymi punktów podwieszenia znajdującymi się na końcu tej instrukcji. ELEMENTY XIOM CIRCLE & CURVED CNOPY* Nr ref. P 6406 Opis Profil iom Circle & Curved P C0 Profil kanałowy C P P 3403 Profil główny Prelude 5 Peakform lub Profil główny Prelude 4 Peakform P Prelude 5 profil poprzeczny 600 mm lub Zalecenia techniczne Zestawy iom Circle & Curved Canopy muszą być montowane zgodnie z odpowiednimi normami i przepisami budowlanymi. iom Circle & Curved Canopy - podobnie jak każdy inny element dekoracyjny sufitu może wpłynąć na zaplanowany czy istniejący już schemat rozmieszczenia tryskaczy lub nawet opóźnić aktywację systemu przeciwpożarowego. W związku z powyższym projektanci i instalatorzy powinni skonsultować z inżynierem ochrony przeciwpożarowej zastosowanie odpowiednich w danym przypadku technik montażu panela Canopy. Wszystkie dodatkowe obciążenia (jak np. elementy oświetlenia) muszą być niezależnie podwieszone do stropu. iom Circle & Curved Canopy można jedynie montować w pozycji horyzontalnej. Nie należy ich stosować na zewnątrz budynków. Montaż zestawów iom Circle & Curved Canopy powinien być wykonywany przez co najmniej osoby. Elementy podwieszenia takie jak pręty gwintowane, kotwy stropowe itp nie są zawarte w zestawie i muszą zostać dobrane przez instalatora zgodnie z zasadami bezpiecznego montażu i krajowymi regulacjami prawnymi. Zaleca się, aby podwiesić iom Canopy poniżej wykończonego sufitu i unikać przenoszenia go w przyszłości. iałe rękawiczki umieszczone w zestawie pomagają unikać zabrudzeń podczas montażu. NIE są to jednak rękawice zapewniające bezpieczny montaż. P 30 P WDN P 36 P 339 P 56 P 46 P 348 PC 97 Prelude 4 profil poprzeczny 600 mm Wieszak do profili T Łącznik wzdłużny Uniwersalny łącznik do profilu T (gwintowany) + śruby krzyżykowe M4 Zaślepka do rusztu 5mm lub Zaślepka do rusztu 4mm Klamra obejmująca do profilu kanałowego C Klamra do profilu kanałowego C (stosowana z prętem gwintowanym) * by uzyskać więcej szczegółowych informacji na temat każdego z elementów - proszę odnieść się do listy elementów zawartych w kartonie. Wszystkie profile w zestawie są przycięte, a także mają zrobione otwory w odpowiednich miejscach zgodnie z rozmiarem panelu Canopy.

3 R M N P O D Ł O D Z E Wybierz właściwą pozycję profilu brzegowego (żłobieniem do góry lub do dołu) * Moduł,8,4 jest pokazany jako przykładowy Dobierz odpowiednie końcówki profili brzegowych (np -, - itp) profile proste iom Profiles 4 profile wygięte iom Profiles 6 łączników wzdłużnych 3 R U S Z T P O D S T W O W Y N P O D Ł O D Z E * Moduł,8,4 jest pokazany jako przykładowy 3 profile kanałowe C 6 uniwersalnych łączników do profilu T 6 zawiesi OPCJ 3 - Linka do podwieszania z blokadą zaciskową OPCJ - Wieszak dwuhakowy* OPCJ - Pręt gwintowany 6 mm* *nie są częścią zestawu 3 4 Dopasuj położenie uniwersalnych łączników do profili T do naklejek znajdujących się na ramie UW: jeśli nie ma wystarczająco dużo miejsca, aby wsunąć śrubokręt, proszę zamontować profil T do góry nogami. Śruba samogwintująca zabezpiecza pozycję profilu kanałowego C Sprawdź pozycję strzałki na profilu C - powinna wskazywać do góry 3

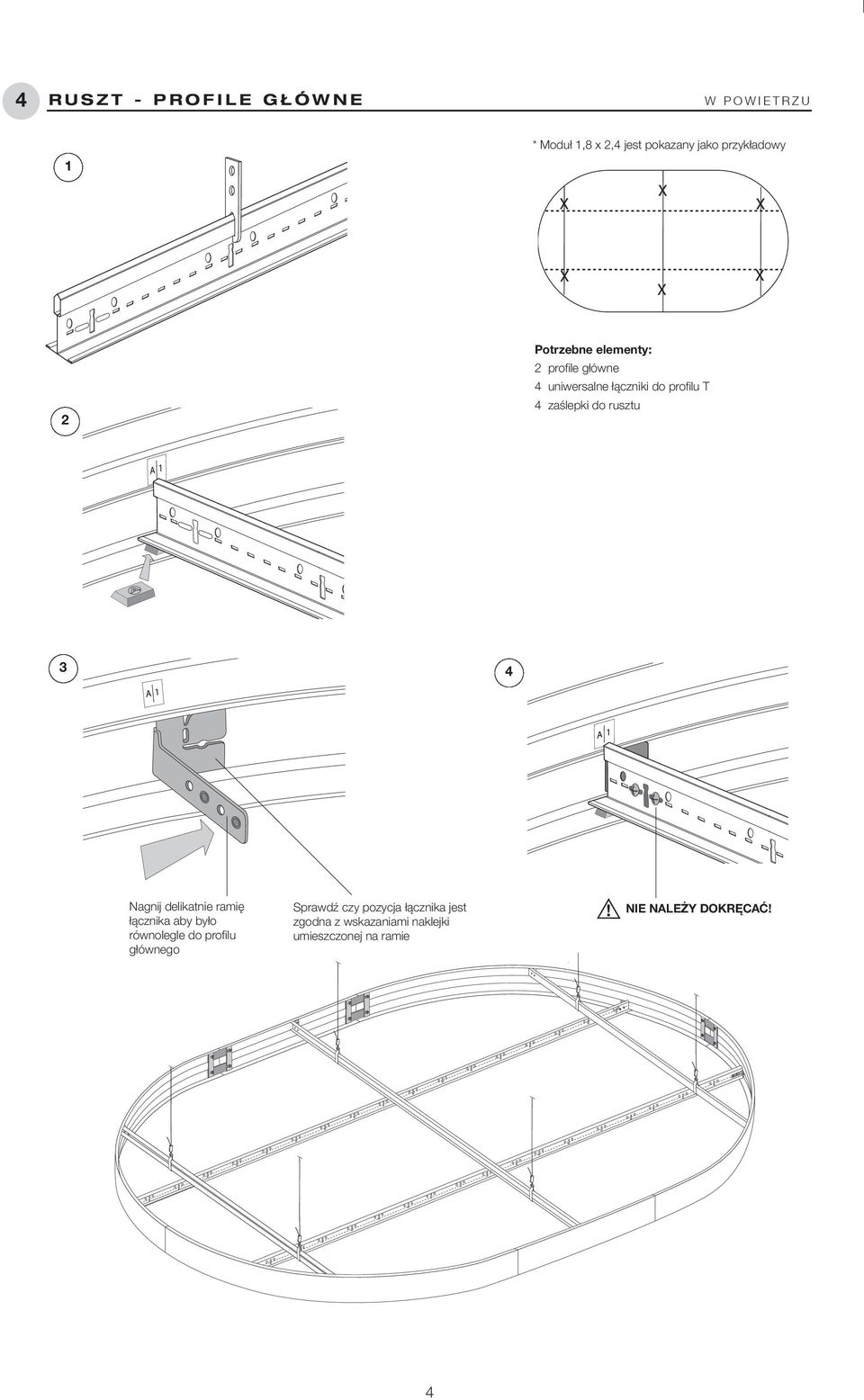

4 4 R U S Z T - P R O F I L E Ł Ó W N E W P O W I E T R Z U * Moduł,8,4 jest pokazany jako przykładowy profile główne 4 uniwersalne łączniki do profilu T 4 zaślepki do rusztu 3 4 Nagnij delikatnie ramię łącznika aby było równolegle do profilu głównego Sprawdź czy pozycja łącznika jest zgodna z wskazaniami naklejki umieszczonej na ramie NIE NLEŻY DOKRĘCĆ 4

5 5 R U S Z T - P R O F I L E P O P R Z E C Z N E W P O W I E T R Z U * Moduł,8,4 jest pokazany jako przykładowy Nagnij ramię łącznika aby było równolegle do profili rusztu Specjalne profile poprzeczne Standardowe profile poprzeczne Sprawdź czy pozycja łącznika jest zgodna ze wskazaniami naklejki umieszczonej na ramie NIE NLEŻY DOKRĘCĆ 3 standardowe profile poprzeczne 6 specjalnych profili poprzecznych 6 uniwersalnych łączników do profilu T 6 zaślepek do rusztu Użyj miarki taśmowej, aby ustalić kąty proste pomiędzy profilami głównymi i profilami poprzecznymi. Zastosuj śruby samogwintujące na zaznaczonej linii na odpowiedniej wysokości jak tylko profile główne i poprzeczne zostaną sprawdzone pod kątem prostopadłości i położenia w ramie. 6 P Ł Y T Y W P O W I E T R Z U Dla płyt z krawędziami Tegular 8mm i MicroLook 8mm Wszystkie płyty brzegowe muszą zostać przycięte na budowie (dla płyt z krawędzią prostą odnieś się do rysunku na str. 3) i wspierać się stroną licową na profilu iom Profile.. Dotnij płyty brzegowe posługując się załączonym wzorcem (zobacz poniższe układy) i zamontuj je w odpowiednich miejscach.. Zamontuj płyty pełnowymiarowe. Wzór ułożenia płyt * Moduł,8,4 jest pokazany jako przykładowy C E D F F C D F Canopy o średnicy,8m PCSCI335 PCSCI334 E E D C F C E D Canopy o średnicy,4m PCSCI445 PCSCI444 I I standardowych płyt sufitowych (NIE ZWRTE W ZESTWIE) wzór sufitu I Canopy o wymiarze:,8m,4m PCSCU435 PCSCU434 I I I Canopy o wymiarze:,4m,4m PCSCU445 PCSCU444 Canopy o wymiarze: 3m 3m PCSCU555 PCSCU554 Canopy o wymiarze:,8m 3m PCSCU535 PCSCU534 Canopy o wymiarze:,4m 3m PCSCU545 PCSCU544 I 5

6 P04 Job No. 794 Produced by The Design Quorum March 0 O Ó L N E I N F O R M C J E T E C N I C Z N E Materiał Rama: Wytłaczane profile aluminiowe Ruszt i akcesoria: stal ocynkowana na gorąco Płyty wypełniające: płyty sufitowe z wełny mineralnej (NIE zawarte w zestawie) Wykończenie powierzchni Rama: Farba poliestrowa Wykończenie rusztu: zgrzewana taśma malowana farbą poliestrową Kolor: rmstrong lobal White. Zawartość składników pochodzących z odzysku Rama: 50% Ruszt i akcesoria: 5% Płyty wypełniające: W zależności od wybranej płyty sufitowej. Prosimy o kontakt z biurem firmy rmstrong w Warszawie. warancja Prosimy o kontaktakt z biurem firmy rmstrong w Warszawie PUNKTY PODWIESZENI Profil główny Profil kanałowy C Punkt podwieszenia spakowanych, gotowych do montażu zestawów iom Circle & Curved Canopy w 7 modułach z profilami 4 lub 5 mm: Moduł Ruszt 5 mm XL Ruszt 4 mm XL Nr ref. Nr ref. Circle 800 PCS CI 33 5 PCS CI 33 4 Circle 400 PCS CI 44 5 PCS CI 44 4 Curved PCS CU 43 5 PCS CU 43 4 Curved PCS CU 44 5 PCS CU 44 4 Curved PCS CU 53 5 PCS CU 53 4 Curved PCS CU 54 5 PCS CU 54 4 Curved 0 0 PCS CU 55 5 PCS CU 55 4 Zestawy iom Circle & Curved Canopy są dostępne jedynie dla kilku rynków. Prosimy o kontakt z biurem w Warszawie, aby dowiedzieć się o dostępności. Płyty sufitowe nie wchodzą w skład zestawu. POLSK rmstrong uilding Products.V. Sp. z o.o. Oddział w Polsce ul. Domaniewska Warszawa Tel. : (+48) / 86 Fa : (+48) service-ce@armstrong.com Uwagi Wszelkie fotgorafie i rysunki zamieszczone w niniejszej broszurze mają charakter informacyjny i nie stanowią zalecenia, ani sugestii ze strony którejkolwiek z wymienionych firm, co do prawidłowego zastosowania i sposobu montażu sufitów podwieszanych. Z uwagi na techniczne aspekty procesu druku, mogą wystąpić różnice kolorystyczne w barwach wydrukowanych i rzeczywistych. Zalecamy dokonanie wyboru na podstawie wzorów danego produktu. Wszelkie zestawienia i informacje techniczne dotyczące sufitów rmstrong zawarte w niniejszej i innych broszurach tej firmy oparte są na wynikach testów przeprowadzonych w warunkach laboratoryjnych. Do użytkownika należy uzyskanie od firmy sprzedającej pisemnego zapewnienia, że dane te mozna odnieść do konkretnych warunków. Sprzedaż naszych produktów oraz odpowiedzialność firm, które je sprzedają regulowana jest przez "Ogólne warunki sprzedaży" każdej z firm. Wszystkie dane dotyczące produktów moga ulec zmianie bez wcześniejszego uprzedzenia.
