1 Instrukcja montażu Rockfon Eclipse

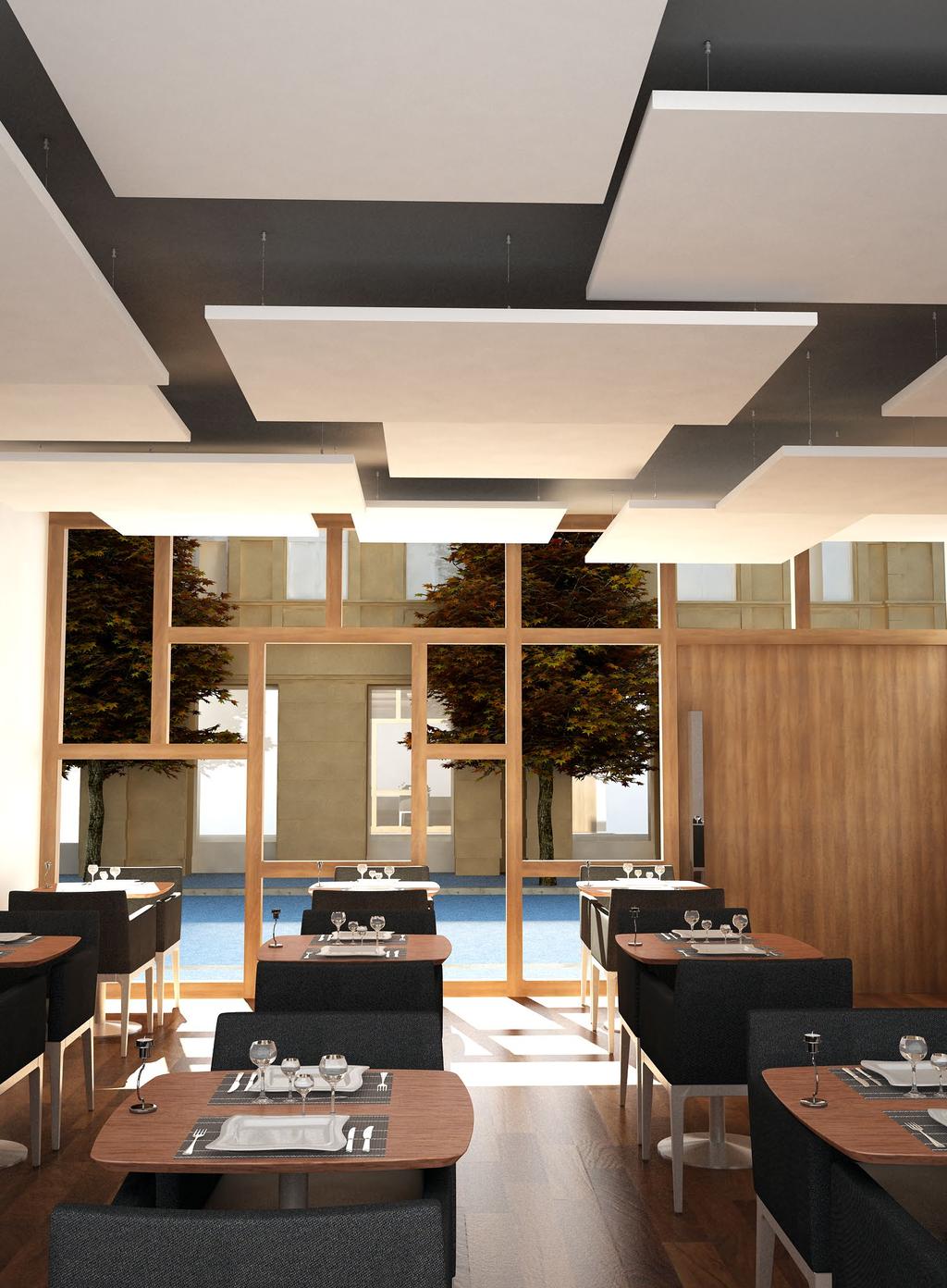

2 Rockfon Eclipse OGÓLNE INFORMACJE Opis systemu: Rockfon Eclipse to bezramowa wyspa sufitowa dostępna w wielu kształtach i wielkościach. Wyspy w kształcie kwadratu i prostokąta mają krawędź podkreśloną delikatnym ścięciem. Pozostałe wykończone są krawędzią prostą. Wierzchnia (widoczna) strona wyspy pokryta jest pomalowanym na biało welonem z włókna szklanego dającym gładką, matową powierzchnię. Tylna strona pokryta jest warstwą z białego welonu akustycznego. Krawędzie wyspy są również pomalowane. Wyspy Rockfon Eclipse Rectangle 2360 (największe) wzmocnione są z tylnej strony dwoma pomalowanymi na biało profilami aluminiowymi. Przenoszenie i przechowywanie: Wyspy Rockfon Eclipse pakowane są w kartony, które powinny być przenoszone ostrożnie, przez dwie osoby. Należy je przechowywać na płaskiej powierzchni, w pozycji poziomej. Do każdego kartonu dołączono parę rękawiczek, których należy używać przy przenoszeniu wysp Rockfon Eclipse. Warunki w miejscu montażu: Wyspy Rockfon Eclipse nie wymagają aklimatyzacji. Skalna wełna mineralna jest stabilna wymiarowo nawet do 100% wilgotności względnej powietrza. Produkt może być instalowany w zakresie temperatury od 0 C do 40 C. Ograniczenia: Ze względu na ryzyko korozji zawiesi wyspy Rockfon Eclipse nie powinny być stosowane na basenach i w innych miejscach o podobnych warunkach klimatycznych oraz na zewnątrz budynków. SKŁADNIKI SYSTEMU Rockfon Eclipse Krawędź Kształt Wymiary modularne (mm) Ilość sztuk w kartonie Masa (kg/ szt.) Be Square 1160 x 1160 x Be Rectangle 1760 x 1160 x x 1160 x A Circle 800 x 800 x x 1160 x A Triangle 1160 x 1160 x A Hexagon 1160 x 1160 x A Oval 1760 x 1160 x A Random 1760 x 1160 x

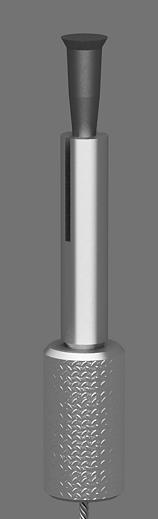

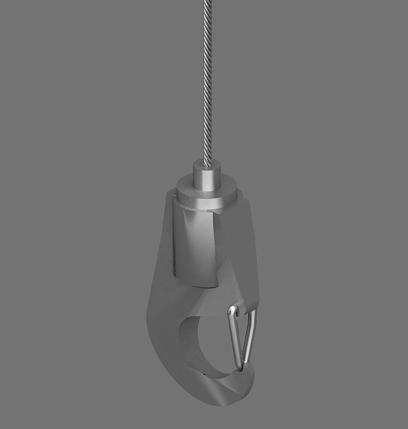

3 Rockfon Eclipse Do podwieszenia wysp Rockfon Eclipse służy zestaw składający się z kołka rozporowego, zawiesia i spirali kotwiącej. Kołek rozporowy zakończony jest zewnętrznym gwintem M6. Zawiesie składa się z linki o regulowanej długości zakończonej od góry nakrętką z gwintem M6 do połączenia zawiesia z kołkiem, a od dołu haczykiem do połączenia zawiesia z spiralą kotwiącą. Ilość zużytych do montażu zestawów zależy od wielkości wyspy. Spirala kotwiąca Ilość sztuk w kartonie Masa (kg/karton) Średnica: Ø 22 mm Długość: 48 mm ±1 Część widoczna: 12.5 mm Zawiesie z kołkiem rozporowym Ilość sztuk w kartonie Masa (kg/ karton) 4 komplety po 4 sztuki komplety po 6 sztuk 1.4 Standardowo zestaw do podwieszenia wysp Rockfon Eclipse wyposażony jest w kołek rozporowy do betonu. Jeśli wyspa podwieszana jest do elementu konstrukcji z innego materiału, należy zastosować odpowiedni do niego kołek zakończony również gwintem zewnętrznym M6 (pasującym do nakrętki zawiesia). Linka stalowa o długości 1500 mm Spirale kotwiące oraz zawiesia z kołkiem rozporowym sprzedawane są osobno. Wyspy sufitowe Rockfon Eclipse objęte są gwarancją wyłącznie wtedy, gdy do ich montażu użyto spiral kotwiących ROCKFON. 3

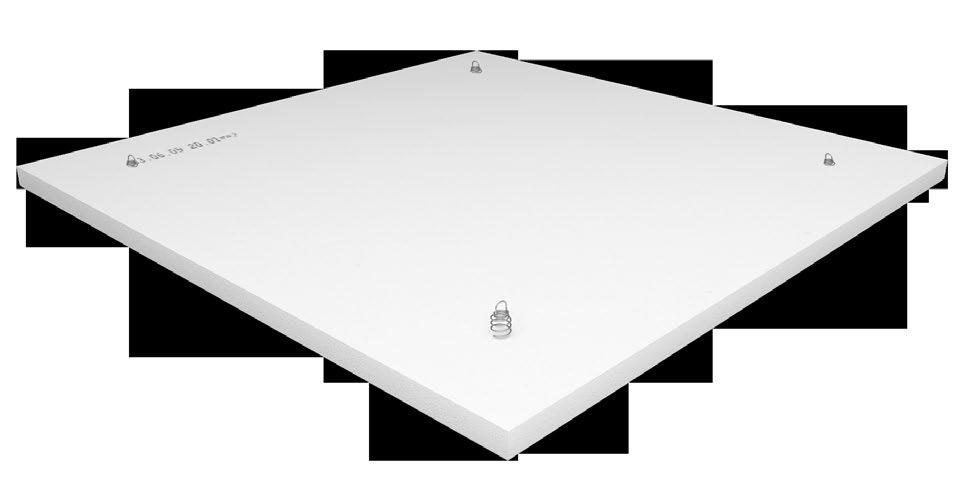

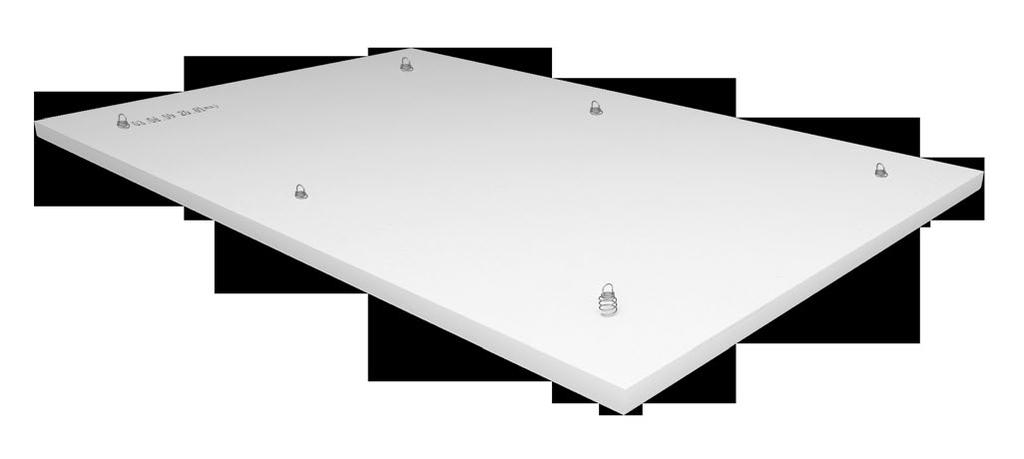

4 Rockfon Eclipse INSTRUKCJE MONTAŻOWE Ogólne informacje: Aby ograniczyć ryzyko uszkodzenia wysp Rockfon Eclipse oraz ułatwić i przyspieszyć ich montaż, zarówno kartony, jak i pojedyncze wyspy należy przenosić we dwie osoby. Mocowanie spiral kotwiących do wyspy: Spirale kotwiące należy przykręcać pionowo do tylnej strony wyspy; minimalna odległość od krawędzi wynosi 150 mm. Minimalna odległość pomiędzy spiralami kotwiącymi to 600 mm. Maksymalne obciążenie spirali kotwiącej wynosi 5 kg. Do montażu wyspy o wymiarach 1160 x 1160 mm potrzeba czterech spiral kotwiących. Wyspy o wymiarach 1760 x 1160 mm wymagają sześciu punktów zawieszenia. Minimalna odległość pomiędzy spiralami kotwiącymi to 600 mm minimum 150 mm minimum 150 mm 4

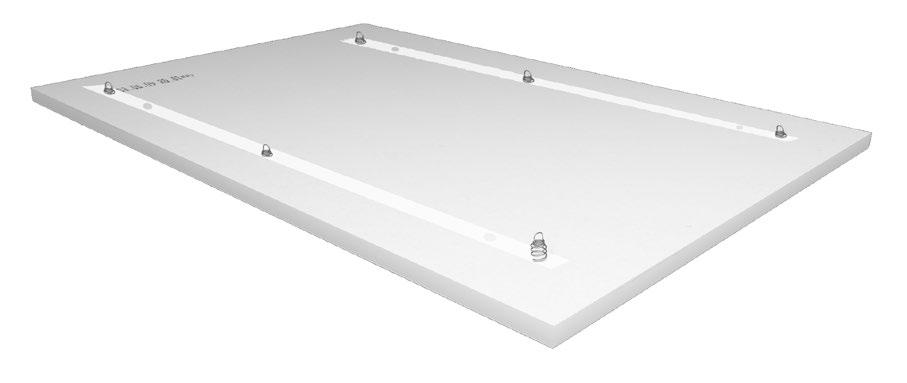

5 Rockfon Eclipse Rockfon Eclipse Rectangle 2360: Płyta Rockfon Eclipse Rectangle 2360 wzmocniona jest z tylnej strony dwoma pomalowanymi na biało profilami aluminiowymi. W obu profilach mamy do dyspozycji pięć otworów do wkręcenia spiral kotwiących. Ich rozmieszczenie zależy od metody montażu (opisanej poniżej), ze względów bezpieczeństwa nie powinna być nigdy mniejsza niż 2 x 3, jak to pokazano na poniższych rysunkach. Uwaga: Zalecany jest montaż wysp Rockfon Eclipse Rectangle 2360 w poziomie. Praktycznym rozwiązaniem może być użycie stołu montażowego. Metoda montażu nr 1: Jeśli wyspa nie jest dodatkowo obciążona, panel może być podwieszony jedynie na czterech zestawach: kołek, zawiesie, spirala kotwiąca (ale przy wkręconych w panel sześciu spiralach kotwiących). Nie należy wkręcać spiral w skrajne otwory. Rockfon Eclipse Rectangle 2360x1160 bez dodatkowego obciążenia: 4 punkty podwieszenia 530 mm 246 mm Metoda montażu nr 2: W systuacji, gdy wyspa musi przenosić dodatkowe obciążenie (do 5 kg), panel powinien być podwieszony na sześciu zestawach: kołek, zawiesie, spirala kotwiąca. Wówczas spirale kotwiące należy wkręcić w skrajne otwory. 950 mm Rockfon Eclipse Rectangle 2360x1160 z dodatkowym obciążeniem (maks. 5 kg): 6 punktów podwieszenia 230 mm 246 mm 5

6 Rockfon Eclipse Kształty: Punkty zawieszenia powinny być rozmieszczone równomiernie jak pokazano na poniższych rysunkach. Minimalna odległość od krawędzi wyspy wynosi 15 cm. 6

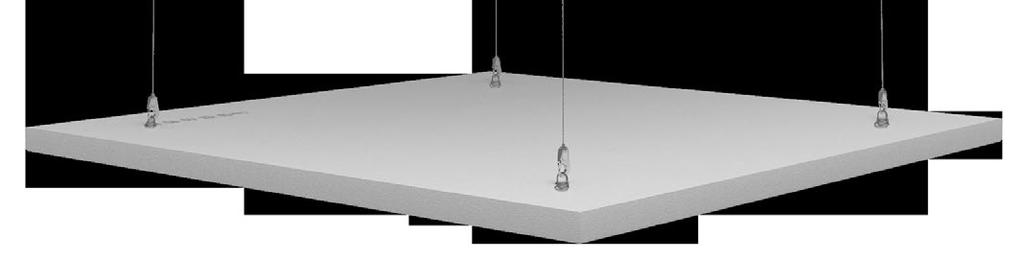

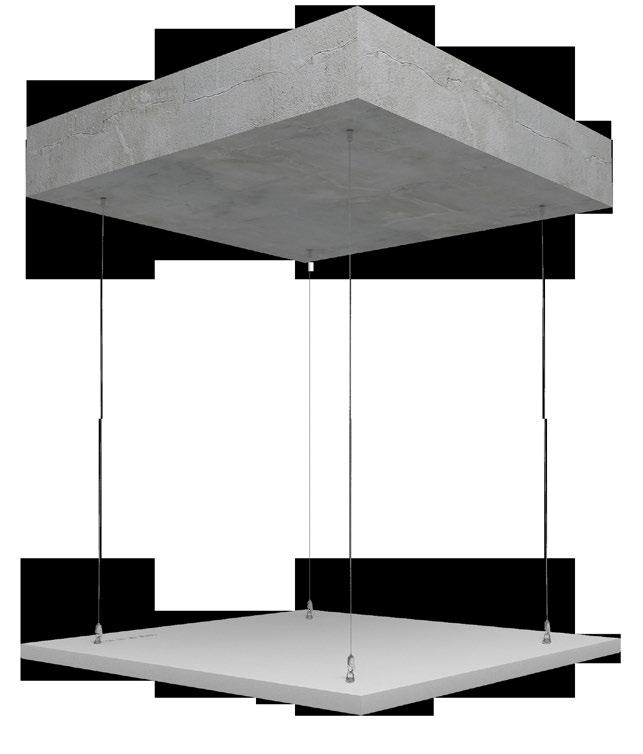

7 Rockfon Eclipse Montaż wysp Rockfon Eclipse : Przed montażem wysp sufitowych należy upewnić się, że konstrukcja, do której mocowane są wyspy jest wystarczająco wytrzymała, czy jej nośność gwarantuje przeniesienie obciążenia o wartości co najmniej 25 kg. W przypadku mocowania wysp w betonie, należy wywiercić w nim otwór o średnicy 6-ciu mm i głębokości 30-tu mm. Osłonić gwint M6 kołka rozporowego i wbić go w otwór tak, aby widoczna pozostała tylko jego gwintowana końcówka. Sprawdzić czy kołek został właściwie rozparty. Połączyć zawiesie (nakrętka) z kołkiem rozporowym (śruba). Połączyć zawiesie (haczyk) ze spiralą kotwiącą. Podnieść wyspę jednocześnie na wszystkich zawiesiach. Użycie mniejszej ich ilości może spowodować wyrwanie spirali kotwiącej z płyty. Maksymalne obciążenie linki jak i całego zawiesia wynosi 5 kg, a minimalna wysokość podwieszenia to 150 mm. Połączenie systemu podwieszenia Rockfon Eclipse ze stropem (np. stropem betonowym): 7

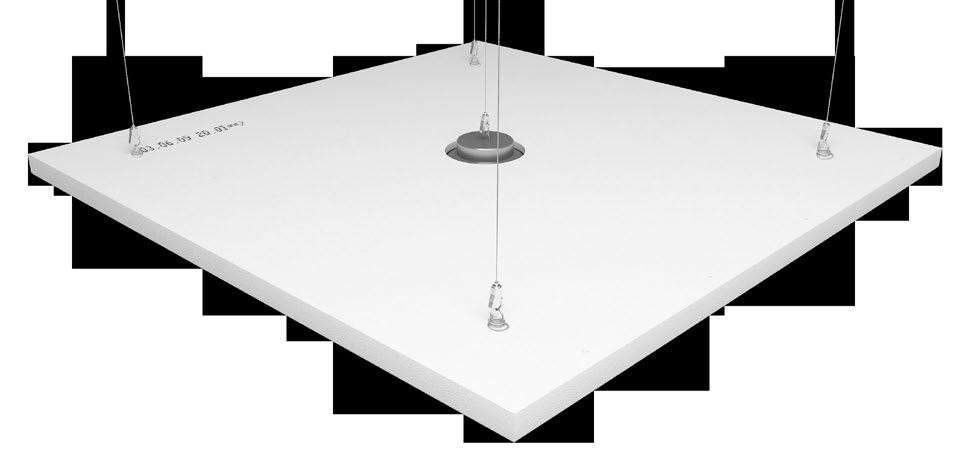

8 Rockfon Eclipse Poziomowanie: Wypoziomować wyspę przy użyciu poziomnicy. Następnie upewnić sie, że wyspa zamocowana jest we wszystkich punktach, tak aby jej ciężar był równomiernie rozłożony. Wyspa Rockfon Eclipse może być zamontowana pod maksymalnym kątem 45. Montaż oświetlenia: Elementy oświetlenia nie powinny obciążać wysp Rockfon Eclipse. Powinny być, więc niezależnie podwieszone do stropu/dachu lub innych elementów konstrukcyjnych budynku. Jedyną wyspą, która może przenosić obciążenie zewnętrzne jest wyspa Rockfon Eclipse Rectangle Jego wartość nie powinna jednak przekraczać 5 kg. W przypadku obciążenia wyspy, powinna być ona podwieszona we wszystkich sześciu punktach. Więcej informacji odnośnie montażu elementów oświetlenia i innych instalacji, można uzyskać kontaktując się z działem technicznym ROCKFON. 8

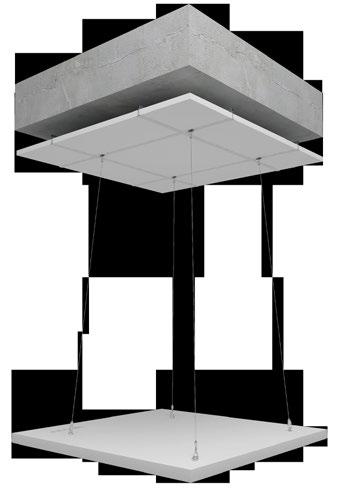

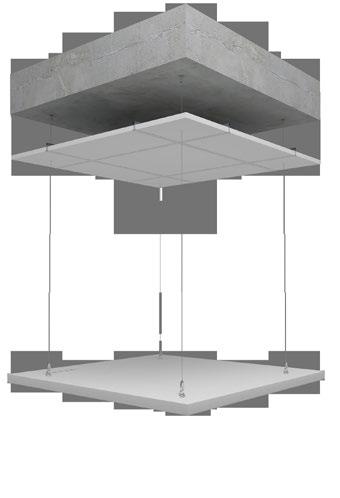

9 Rockfon Eclipse Montaż wyspy Rockfon Eclipse poniżej już istniejącego sufitu podwieszanego: Możliwe jest zamontowanie wyspy Rockfon Eclipse do już istniejącej konstrukcji T24 (rys. nr 1) przy użyciu standardowych akcesoriów (rys. nr 2) dostępnych u dystrybutorów sufitów podwieszanych. Należy wcześniej sprawdzić, czy konstrukcja ta zdolna jest do przeniesienia obciążenia wynikającego z ciężaru wybranej wyspy Rockfon Eclipse (mocowanie konstrukcji do stropu, gęstość wieszaków, przekrój profili itp.). Możliwe jest także zamontowanie wyspy Rockfon Eclipse poniżej sufitu podwieszanego w taki sposób, aby linki zawiesi przechodziły przez płyty sufitowe, a ciężar wysp przenoszony był bezpośrednio na strop/dach, jak w przypadku kiedy nie ma sufitu, pokazano to na rys. nr Montaż wyspy Rockfon Eclipse poniżej już istniejącego sufitu z płyt gipsowo-kartonowych. Przy użyciu wsporników: Skontaktować się z dostawcą wspornika, aby dowiedzieć się, czy może udźwignąć ciężar 5 kg. Sprawdzić też, czy płyta gipsowo-kartonowa w tym miejscu jest również w stanie przenieść to obciążenie powiększone o ciężar wspornika. Wywiercić otwór w płycie gipsowo-kartonowej. Przymocować blokadę linki do wspornika. Wsunąć wspornik przez otwór w płycie gipsowo-kartonowej i ułożyć go płasko na płycie. 9

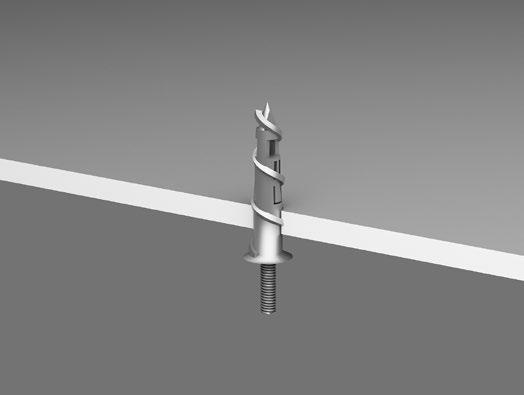

10 Rockfon Eclipse Przy użyciu kołków do płyt gipsowo-kartonowych: Przed montażem wyspy należy skontaktować się z dostawcą kołków, aby upewnić się, że pojedynczy kołek może udźwignąć ciężar 5 kg. Sprawdzić też, czy płyta gipsowo- kartonowa w tym miejscu jest również w stanie przenieść to obciążenie. Wkręcić kołek wraz ze złączem M6 w płytę gipsowo-kartonową. Przymocować zawiesie do gwintowanej końcówki M6 kołka rozporowego. Przy użyciu kotew sufitowych: Skontaktować się z dostawcą kotew sufitowych, aby upewnić się, że pojedyncza kotwa może udźwignąć ciężar 5 kg. Sprawdzić też, czy płyta gipsowo- kartonowa w tym miejscu jest również w stanie przenieść to obciążenie powiększone o ciężar kotwy. 1) Wywiercić otwór w płycie gipsowo-kartonowej. Wkręcić pręt gwintowany M6 do kotwy sufitowej. Wsunąć pręt z kotwą poprzez otwór w płycie. 2) Po przejściu na drugą stronę płyty kotwa sufitowa rozszerza się, utrzymując pręt gwintowany we właściwym położeniu. 3) Przymocować (poprzez nakrętkę) zawiesie do pręta gwintowanego M

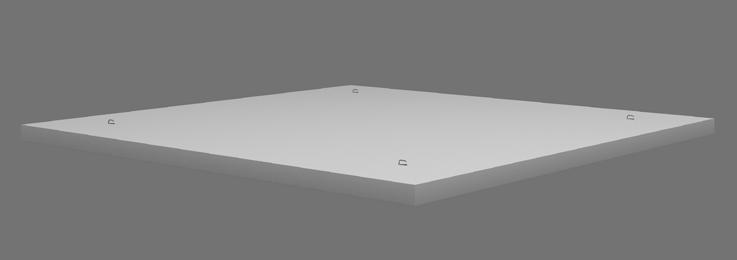

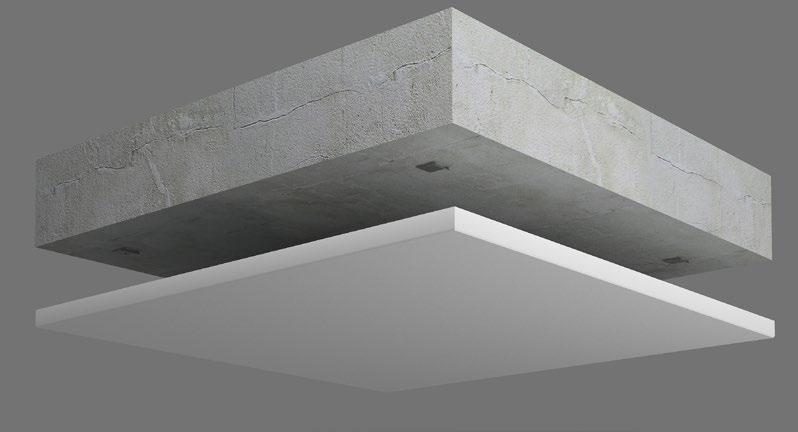

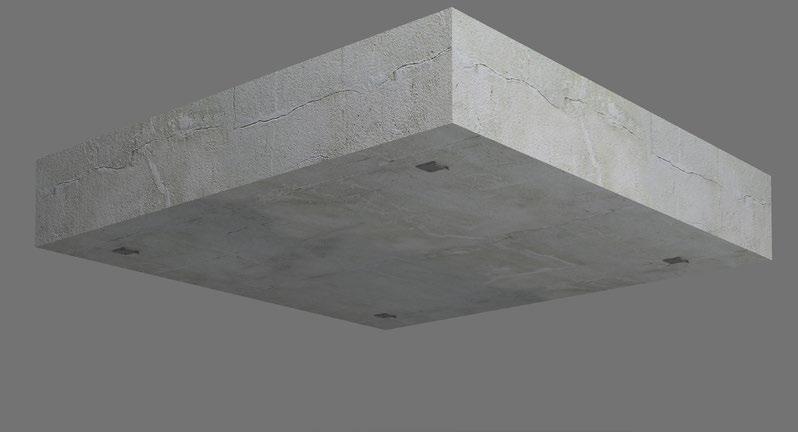

11 Rockfon Eclipse Montaż wyspy Rockfon Eclipse bezpośrednio do stropu betonowego: Istnieje możliwość montażu wyspy Rockfon Eclipse bezpośrednio do stropu betonowego przy użyciu specjalnej płytki montażowej. Odległość pomiędzy wyspą a stropem betonowym będzie wynosiła około 1,5 cm Należy przyłożyć wyspę do betonowego stropu, a następnie umieścić spirale kotwiące w płytkach montażowych. 11
