1. Plik konfiguracyjny centrali Schrack BMZ Integral

Transkrypt

1 1

2 Spis treści 1. Plik konfiguracyjny centrali Schrack BMZ Integral Konfiguracja karty B3-USI Uniwersalna karta portów komunikacyjnych B3-USI Interfejsy od X2 do X5: Mostki od X6 do X Końcówki sygnałowe wtyczek podłączone przewodami nieekranowanymi Końcówki sygnałowe wtyczek podłączane przewodami ekranowanymi Konfiguracja karty B3-USI Import konfiguracji do InPro BMS

3 1. Plik konfiguracyjny centrali Schrack BMZ Integral Konfiguracja w formacie.xls z centrali Schrack BMZ Integral pobierana jest za pomocą aplikacji IntegralDataCenter. Ważne jest, aby przed przystąpieniem do pobierania konfiguracji wykonać następujące kroki: zaczytać wszystkie pętle centrali/ systemu central, w aplikacji IntegralDataCenter przejść do zakładki General, po czym B5 Project, a nastepnie kliknąć Reared files w celu upewnienia się, że wszystkie dane są aktualne. Po wykonaniu powyższych czynności można już wykonać zestawienie konfiguracyjne. Aby tego dokonać należy: uruchomić IntegralDataCenter, otworzyć PeripherieAssistant, otworzyć BMZ Elements, skopiować dane elementów (Zone, Input, Output) do programu Excel. 3

4 2. Konfiguracja karty B3-USI4 2.1 Uniwersalna karta portów komunikacyjnych B3-USI4 Karta B3-USI4 służy do podłączenia podcentrali Integral Evolution do systeu zarządzania i wizualizacji, a także do sterowania urządzeniami zewnętrznymi oraz do łączenia ze sobą kolejnych podcentral. Karta posiada w sumie cztery porty, które mogą zostać wykorzystane zarówno do tworzenia łącz RS485 z transmisją typu Półdupleks (Pętla), jak i do tworzenia łącz RS422. Ponadto dwa porty moga zostać wykorzystanedo utworzenia łącza RS232 i na każdym z nich po dwa łącza sterujące. X1 wtyk do włączenia karty w szynę systemową (BUS) X2 LINE/LOOP 0A (RS485, RS232, RS422) X3 Połączenie LINE/LOOP 1A (RS485 lub RS422) X4 Połączenie LINE/LOOP 0A (RS485, RS232 lub RS422) X5 Połączenie LINE/LOOP 1B (RS485 lub RS422) X6 X10 Mostki do ustawiania trybów pracy interfejsów X2 do X5 Tryb pracy poszczególnych portów należy wprowadzić w oprogramowaniu oraz ustawić odpowiednimi mostkami na karcie do wyboru pracy: połączenie central w sieć, połączenie redundantne lub nieredundantne do systemu zarządzania. 4

5 2.1.1.Interfejsy od X2 do X5: X2 - Połączenie LINE/LOOP 0A (RS485, RS232) X3 - Połączenie LINE/LOOP 1A (RS485) 5

6 X4 - Połączenie LINE/LOOP 0A (RS485, RS232) X5 - Połączenie LINE/LOOP 1B (RS485) 6

7 Mostki od X6 do X10 Mostki X6 do X10 służą do ustawienia trybu pracy dla portów LINE/LOOP 0A/0B bądź 1A/1B, które konfiguruje się jako LOOP (łącze pętlowe) albo LINE (linię), w zależności od funkcji ustawionej w oprogramowaniu. Tryb linia umożliwia połączenie nad- i podrzędnych urządzeń zewnętrznych. Tryb Pętla wykorzystuje do połączenia podcentral Integral Evolution, do obsługi łączy w sieci SecoNET oraz do podłączenia stanowiska zarządzania i wizualizacji, BMZ Maxima itp. Realizowana funkcja Mostki dla gniazd 0A/0B RS485 RS232 Mostki dla gniazd 1A/1B RS485 Pętla podcentral SecoNET (N3) połączenie elementów sieci SecoNET (N3) regenerator (repeater) sygnału Protokół ZZK z połączeniem redundantnym LOOP LOOP X6, X7, X9 brak X8, X10 brak Protokół ISP z połączeniem redundantnym Protokół ISP z połączeniem bez redundancji Protokół ZZK z połączeniem bez redundancji Protokół SSI Drukarka LINE LINE LINE X7, X9 założony, X6 założony, X7, X9 założony, X6 brak X7, X9 X6 brak Sterownik SPP 7

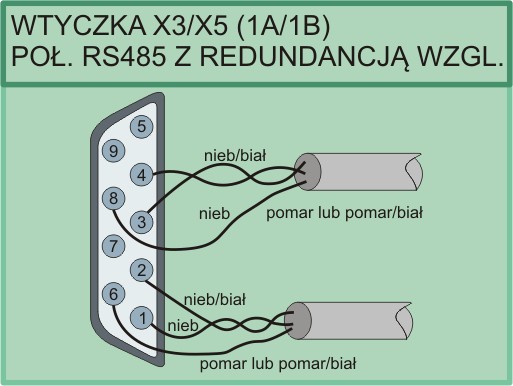

8 Końcówki sygnałowe wtyczek podłączone przewodami nieekranowanymi 8

9 9

10 10

11 Końcówki sygnałowe wtyczek podłączane przewodami ekranowanymi 11

12 12

13 13

14 3. Konfiguracja karty B3-USI4 Po kliknięciu na kartę B3-USI4 (1) otworzy się jej okno, gdzie w polu Line/Loop 0A/0B należy wybrać Integral Standardprotocol, natomiast pole Line/Loop 1A/1B pozostaje puste. Następnie, przy polu Line/Loop 0A/0B nalezy kliknąć przycisk Edit (2). Wyświetli się okno, w którym należy ustawić Bitrate na 57600, przy Parity wybrać opcję even, natomiast przy Interfacetype RS232, a przy ISP Versionconflict zaznaczyć suppress, po czym kliknąć OK. 14
