1 Instrukcja InPro BMS Siemens FC700A 1

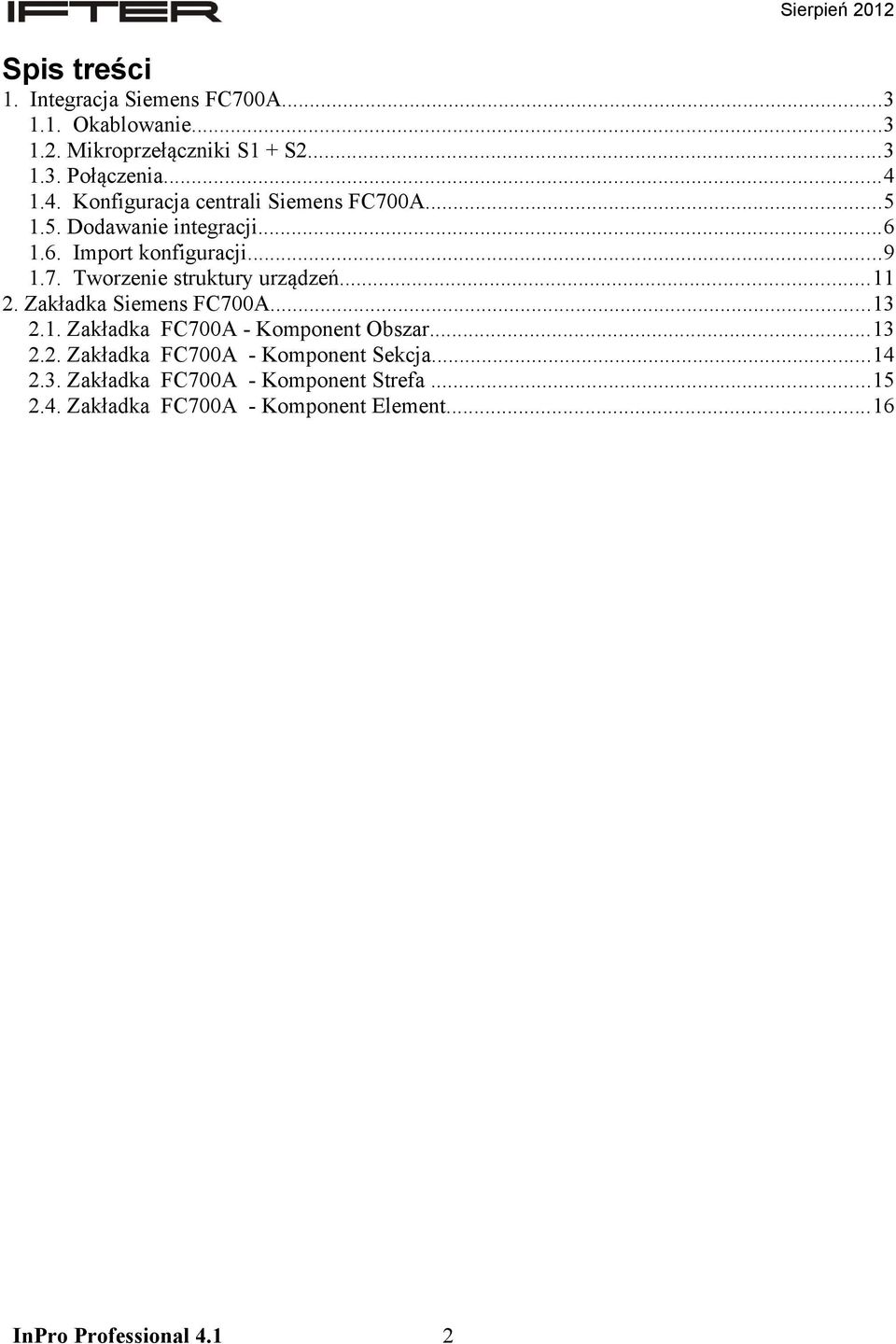

2 Spis treści 1. Integracja Siemens FC700A Okablowanie Mikroprzełączniki S1 + S Połączenia Konfiguracja centrali Siemens FC700A Dodawanie integracji Import konfiguracji Tworzenie struktury urządzeń Zakładka Siemens FC700A Zakładka FC700A - Komponent Obszar Zakładka FC700A - Komponent Sekcja Zakładka FC700A - Komponent Strefa Zakładka FC700A - Komponent Element

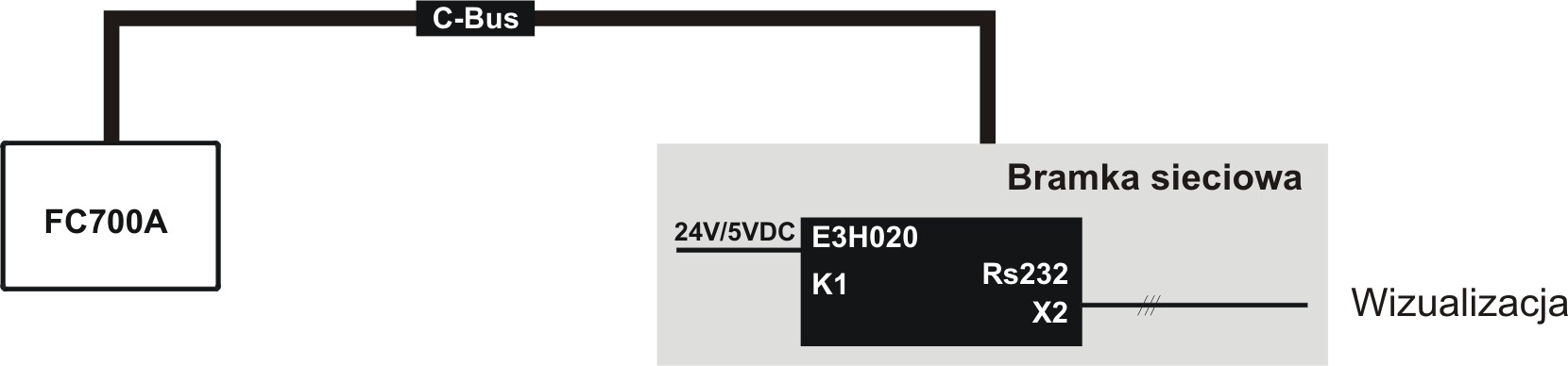

3 1. Integracja Siemens FC700A 1.1. Okablowanie 1.2. Mikroprzełączniki S1 + S2 3

4 1.3. Połączenia Przy podłączaniu RS 232 RXD i TXD muszą być zkrosowane. Podłączenie bramki do sieci C-Bus RS232 musi być odpytany, żeby odpowiedział w przeciwnym wypadku nie nadaje sygnału. 4

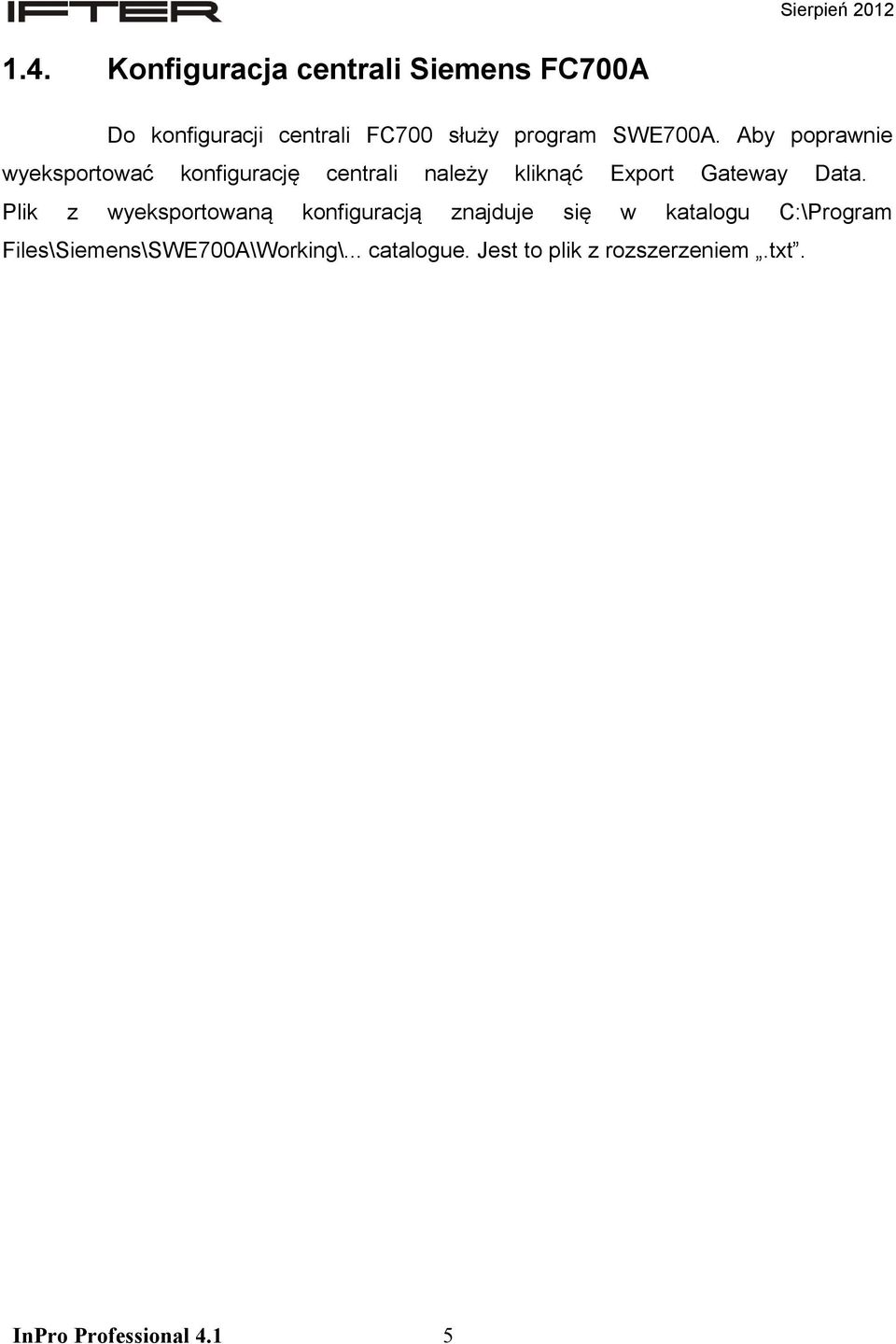

5 1.4. Konfiguracja centrali Siemens FC700A Do konfiguracji centrali FC700 służy program SWE700A. Aby poprawnie wyeksportować konfigurację centrali należy kliknąć Export Gateway Data. Plik z wyeksportowaną konfiguracją znajduje się w katalogu C:\Program Files\Siemens\SWE700A\Working\... catalogue. Jest to plik z rozszerzeniem.txt. 5

6 1.5. Dodawanie integracji Do ułatwienia procesu tworzenia połączenia z systemem FC700, został stworzony kreator dodawania urządzeń. W celu uruchomienia kreatora należy w Eksploratorze systemu InPro BMS na drzewie zaznaczyć Integracja i w prawym oknie Eksploratora nacisnąć na przycisk Nowy. Zostanie otwarty Kreator dodawania urządzeń, w którym należy zaznaczyć integrację Siemens FC700A i kliknąć Dalej. 6

7 Po wykonaniu tej operacji zostanie pokazane okno kreatora konfiguracji integracji FC700 W oknie serwer integracji należy wybrać stację roboczą, na której będzie dodana integracja. W miejsce Nazwa wpisać dowolną nazwę dla centrali. W miejsce Opis, dowolny dodatkowy opis dla dodawanej integracji. Następnie należy kliknąć przycisk Dalej. 7

8 W następnym oknie kreatora konfigurowane jest połączenie centrali. Należy wybrać port COM, do którego podłączona jest centrala. Po kliknięciu na przycisk Zakończ, w prawym głównym oknie Eksploratora zostanie dodana nowa integracja Siemens FC700. Po utworzeniu połączenia, system doda szablon alarmów i alarm predefiniowany z domyślną konfiguracją do obsługi alarmów z urządzeń systemu Siemens FC-700A. Szablon i alarm predefiniowany będą posiadać atrybut systemowy (nie można ich usunąć, lecz można modyfikować i odpinać od urządzeń). 8

9 1.6. Import konfiguracji W celu dokonania zmian parametrów połączenia z centralą Siemens FC 700 należy w Eksploratorze systemu zaznaczyć gałąź Integracja i następnie kliknąć przycisk Właściwości (przycisk zaznaczony na kolor czerwony). Pojawi się okno Właściwości, w którym istnieje możliwość zmiany już istniejących danych bądź też wprowadzenie ich jeżeli nie zostało to wcześniej zrobione. Aby zaimportować konfigurację centrali należy kliknąć w oknie Właściwości centrali Siemens FC700 Import konfiguracji. Pole Załącz pozwala na wyłączenie obsługi centrali bez usuwania jej z systemu. 9

10 Pojawi się okno ze wskazaniem ścieżki do plików konfiguracyjnych. Zaznaczamy plik z konfiguracją do centrali i następnie klikamy Otwórz. Po wykonaniu tych czynności klikamy OK. Automatycznie po kliknięci na przycisk OK importowana jest konfiguracja do integracji Siemens FC700A. 10

11 1.7. Tworzenie struktury urządzeń Aby dodać nowy element systemu Siemens FC-700A należy kliknąć dwa razy na gałąź z wybraną integracją, a następnie wybrać gałąź jednego z elementów centrali. Pojawi się okno kreatora dodawania elementu. W zależności od dodawanego elementu konfiguracja każdego z nich będzie nieco odmienna. Możemy dodać : Centrale Sekcje Centrale Aby dodać centralę należy w eksploratorze zaznaczyć zakładkę FC700A/Centrala. Następnie klikamy z górnego menu Dodaj. Pojawi się następujące okno: Wpisujemy nazwę centrali, identyfikator i jej numer, a następnie klikamy Zakończ 11

12 Sekcje Aby dodać centralę należy w eksploratorze zaznaczyć zakładkę FC700A/Obszar 1,2,3,4 Następnie klikamy z górnego menu Dodaj. Pojawi się następujące okno: Wpisujemy nazwę i numer Sekcji a następnie klikamy Zakończ. 12

13 2. Zakładka Siemens FC700A 2.1. Zakładka FC700A - Komponent Obszar Na zakładce FC700A umieszczony jest przycisk umożliwiający wstawianie komponentu obszar. Właściwości komponentu zostały przedstawione na rysunku poniżej. We właściwościach komponentu Obszar istnieje możliwość ustawienia: Integracji, centrali i obszaru, prezentowanych przez dany komponent Szablonu grafiki Dokładnego rozmiaru i ustawienia (zakładka rozmiar) Zakresu dostępu dla elementu (zakładka uprawnienia) 13

14 2.2. Zakładka FC700A - Komponent Sekcja Na zakładce FC700A umieszczony jest przycisk umożliwiający wstawianie komponentu sekcji. Właściwości komponentu zostały przedstawione na rysunku poniżej. We właściwościach komponentu Sekcja istnieje możliwość ustawienia: Obszaru i sekcji, prezentowanych przez dany komponent Szablonu grafiki Dokładnego rozmiaru i ustawienia (zakładka rozmiar) Zakresu dostępu dla elementu (zakładka uprawnienia) 14

15 2.3. Zakładka FC700A - Komponent Strefa Na zakładce FC700A umieszczony jest przycisk umożliwiający wstawianie komponentu strefy. Właściwości komponentu zostały przedstawione na rysunku poniżej. We właściwościach komponentu Strefa istnieje możliwość ustawienia: Sekcji i strefy, prezentowanych przez dany komponent Szablonu grafiki Dokładnego rozmiaru i ustawienia (zakładka rozmiar) Zakresu dostępu dla elementu (zakładka uprawnienia) 15

16 2.4. Zakładka FC700A - Komponent Element Na zakładce FC700A umieszczony jest przycisk umożliwiający wstawianie komponentu element. Właściwości komponentu zostały przedstawione na rysunku poniżej. We właściwościach komponentu Strefa istnieje możliwość ustawienia: Sekcji i strefy, prezentowanych przez dany komponent Szablonu grafiki Dokładnego rozmiaru i ustawienia (zakładka rozmiar) Zakresu dostępu dla elementu (zakładka uprawnienia) 16
