1 SQUARE 6 SZEŚĆ NOWYCH SPOJRZEŃ NA FREZOWANIE WYBRAŃ KĄTOWYCH

2 TYM RAZEM, SAM O TO PROSIŁEŚ. Słuchaliśmy, co mają do powiedzenia nasi Klienci w różnych gałęziach przemysłu. Oto, czego potrzebujesz. NIŻSZY KOSZT NA DETAL Najczęściej występującą operacją frezowania, jest frezowanie wybrań kątowych. Niezależnie od wykonywanych zadań pragniesz ekonomicznych rozwiązań, które zwiększają produktywność i zmniejszają koszty na detal. NIŻSZY KOSZT NA KRAWĘDŹ Frezy wieloostrzowe znalazły swe miejsce na rynku, a Ty poszukujesz narzędzia, które zapewni najniższy koszt na krawędź. ŚCIANKI 9º Pragniesz uzyskać ściankę 9 już po pierwszym przejściu. Nie potrzebujesz kolejnej kosztownej i czasochłonnej operacji, by uzyskać ściankę pod kątem 9. WYSOKIEJ JAKOŚCI WYKOŃCZENIE POWIERZCHNI Braki kosztują. Niektóre narzędzia wieloostrzowe są głośne, generują drgania i w efekcie otrzymujemy powierzchnie o niskiej jakości. Wymagaj od narzędzi cichej pracy, małych drgań, dokładnie wykonanych płytek (szlifowanych) oraz gniazd. Potrzebujesz dokładnych narzędzi oferujących wykończenie powierzchni o najwyższej jakości. UNIWERSALNOŚĆ NARZĘDZI Zmniejszenie ilości wymaganych narzędzi wpływa dodatnio na zyski. Potrzebujesz głowicy, która może być używana również do innych zastosowań, w tym planowania. Krótko mówiąc, potrzebujesz niezawodnego, ekonomicznego i pierwszorzędnego narzędzia do obróbki. DOSTAWCA ROZWIĄZAŃ Oczekujesz kogoś więcej niż tylko dostawcy narzędzi. Potrzebujesz zorientowanego partnera biznesowego, który oferuje najwyższej klasy produkty i usługi oraz ma realne doświadczenie. Partnera, oferującego efektywne rozwiązania biznesowe, które zwiększą Twoją produktywność.

Niezależnie od wykonywanych zadań pragniesz ekonomicznych rozwiązań, które zwiększają produktywność i zmniejszają koszty na detal.

3 I OTO JEST. EKONOMIA I OSIĄGI W JEDNYM NARZĘDZIU. SQUARE 6 oferowany przez dostawcę rozwiązań, firmę Tools, to wyjątkowa głowica z trygonalnymi płytkami. Ogółem sześć krawędzi, po trzy z każdej strony. Zysk? Niższy koszt na krawędź. TRZY RÓŻNE GEOMETRIE PŁYTEK oraz trzy różne podziałki. Square 6 oferuje tę samą wysoką wydajność, niezależnie od obrabianych materiałów, typów operacji czy warunków obróbki. Kąt przystawienia płytki 9 zapewnia rzeczywisty kąt prosty w trakcie jednej operacji, oszczędzając czas produkcji. NOWY GATUNEK PŁYTKI MP3 zapewnia optymalną wydajność podczas obróbki zwykłych stali. Oznacza to również dłuższą trwałość ostrza oraz bezpieczniejszy proces automatycznej produkcji. POTRZEBUJESZ MNIEJSZEJ LICZBY NARZĘDZI oraz rzadszej ich wymiany. Square 6 może być jedynym narzędziem frezarskim, jakiego będziesz potrzebować! NAJWAŻNIEJSZĄ KORZYŚCIĄ SĄ OSZCZĘDNOŚCI, lecz Square 6 oferuje również poziom wydajności, który zwiększy produktywność Twojej firmy. To korzystne połączenie przynosi zyski!

Square 6 oferuje tę samą wysoką wydajność, niezależnie od obrabianych materiałów, typów operacji czy warunków obróbki.

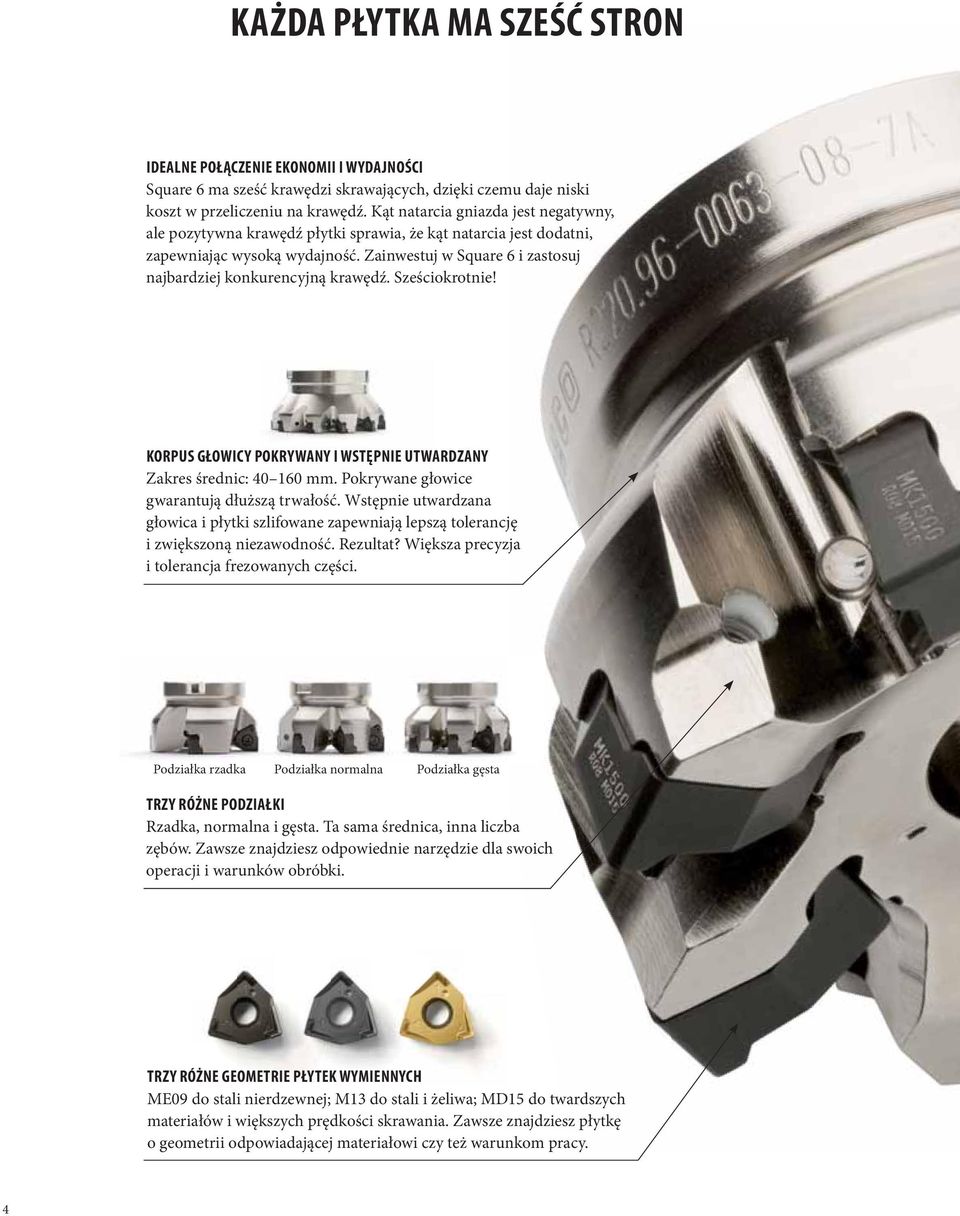

4 KAŻDA PŁYTKA MA SZEŚĆ STRON IDEALNE POŁĄCZENIE EKONOMII I WYDAJNOŚCI Square 6 ma sześć krawędzi skrawających, dzięki czemu daje niski koszt w przeliczeniu na krawędź. Kąt natarcia gniazda jest negatywny, ale pozytywna krawędź płytki sprawia, że kąt natarcia jest dodatni, zapewniając wysoką wydajność. Zainwestuj w Square 6 i zastosuj najbardziej konkurencyjną krawędź. Sześciokrotnie! KORPUS GŁOWICY POKRYWANY I WSTĘPNIE UTWARDZANY Zakres średnic: 4 16 mm. Pokrywane głowice gwarantują dłuższą trwałość. Wstępnie utwardzana głowica i płytki szlifowane zapewniają lepszą tolerancję i zwiększoną niezawodność. Rezultat? Większa precyzja i tolerancja frezowanych części. Podziałka rzadka Podziałka normalna Podziałka gęsta TRZY RÓŻNE PODZIAŁKI Rzadka, normalna i gęsta. Ta sama średnica, inna liczba zębów. Zawsze znajdziesz odpowiednie narzędzie dla swoich operacji i warunków obróbki. TRZY RÓŻNE GEOMETRIE PŁYTEK WYMIENNYCH ME9 do stali nierdzewnej; M13 do stali i żeliwa; MD15 do twardszych materiałów i większych prędkości. Zawsze znajdziesz płytkę o geometrii odpowiadającej materiałowi czy też warunkom pracy. 4

Zainwestuj w Square 6 i zastosuj najbardziej konkurencyjną krawędź. Sześciokrotnie! KORPUS GŁOWICY POKRYWANY I WSTĘPNIE UTWARDZANY Zakres średnic: 4 16 mm.

5 RZECZYWISTY KĄT PRZYSTAWIENIA 9 Oszczędza czas i pieniądze. Brak niedokładności przy obróbce ścianek w różnym czasie. Osiągnij rzeczywisty kąt prosty podczas jednej operacji. Wymagana mniejsza liczba narzędzi oraz ich zmian. SZEŚĆ KRAWĘDZI SKRAWAJĄCYCH wymienna może być obracana 3 razy na 2 strony. Niższy koszt na krawędź. WIPER Powierzchnie Wiper dla lepszego wykończenia powierzchni. WYTRZYMAŁA CENTRALNA ŚRUBA MOCUJĄCA Centralna śruba o wysokiej wytrzymałości bezpiecznie mocuje płytkę. Śrubka umieszczona jest zgodnie z kierunkiem działania sił skrawających. NOWY GATUNEK PŁYTKI: MP3 Dobra wydajność w przypadku zwykłych stali. Wydłużona trwałość ostrza i bezpieczniejsza obróbka automatyczna. Niższe koszty produkcji. 5

WIPER Powierzchnie Wiper dla lepszego wykończenia powierzchni. WYTRZYMAŁA CENTRALNA ŚRUBA MOCUJĄCA Centralna śruba o wysokiej wytrzymałości bezpiecznie mocuje płytkę.

6 JEDNO NARZĘDZIE. SZEROKI ZAKRES ZASTOSOWAŃ. SQUARE 6 SPEŁNIENIE MARZEŃ! Square 6 może być użyta do różnych operacji, włączając planowanie, w szerokim zakresie różnorakich warunków. Square 6 to niezawodne i ekonomiczne rozwiązanie do obróbki ogólnej. Umożliwia wykonywanie licznych drobnych i średnich operacji obróbki, redukując koszty poprzez zmniejszenie liczby wymaganych narzędzi. TRZY RÓŻNE PODZIAŁKI Jest możliwość wyboru jednej z trzech różnych głowic, w zależności od obrabiarki oraz warunków obróbki. t 1PE[JB LB S[BELB PEQPXJFEOJB EP QSBDZ X OJFTUBCJMOZDI XBSVOLBDI czy też gdy obrabiarka nie ma mocy do napędu głowicy z podziałką normalną. t 1PE[JB LB OPSNBMOB [XZL F XBSVOLJ t 1PE[JB LB H TUB PEQPXJFEOJB EP NPDOZDI PCSBCJBSFL PSB[ EP FMJXB duży wydatek materiału. Idealna do frezowania bocznego. Podziałka rzadka Podziałka normalna Podziałka gęsta DWA RÓŻNE PROMIENIE NAROŻA Dwa różne promienie naroża do wszystkich trzech geometrii oznaczają: t ;XJ LT[PO OJF[BXPEOP 8 OPSNBMOZDI XBSVOLBDI PCSØCLJ NP OB użyć płytek R,8, lecz w cięższych należy stosować płytki R1,6. t &MBTUZD[OP XZCPSV OBKPEQPXJFEOJFKT[FK Q ZULJ X [BMF OP DJ od wymaganego promienia na detalu. 6

Umożliwia wykonywanie licznych drobnych i średnich operacji obróbki, redukując koszty poprzez zmniejszenie liczby wymaganych narzędzi.

7 SQUARE 6 OBSZARY ZASTOSOWAŃ Planowanie: Frezowanie konturów Frezowanie wgłębne Wgłębna obróbka rowków Frezowanie kątowe Rowkowanie PEŁEN ASORTYMENT PRODUKTÓW DO FREZOWANIA KĄTOWEGO Frezowanie kątowe to najbardziej powszechna i uniwersalna operacja frezowania. spełnia wszystkie Twoje wymagania, zapewniając dwie doskonałe linie produktów. Oprócz nowego narzędzia Square 6, zapewniającego oszczędności i wydajność, oferujemy również sprawdzoną i niezwykle popularną rodzinę frezów Turbo (217/22.69). Dostępne są z płytkami o czterech wielkościach: t /BOP 5VSCP NN EP SFEOJD NN t.jdsp 5VSCP NN EP SFEOJD NN t 4VQFS 5VSCP NN EP SFEOJD NN t 1PXFS 5VSCP NN EP SFEOJD NN Rodzina Turbo oferuje również frezy śrubowe do wspomnianych powyżej zastosowań. 7

Oprócz nowego narzędzia Square 6, zapewniającego oszczędności i wydajność, oferujemy również sprawdzoną i niezwykle popularną rodzinę frezów Turbo (217/22.69).

8 SQUARE 6 WYNIKI TESTÓW Operacja Chłodziwo FREZOWANIE KONTURU Frezowanie konturów 4.( 4U 4FDP " 4FDP 9/& Dc 63 mm zn 6 vc 25 m/min fz,22 mm/ząb ap 5 mm ae 35 mm Na sucho FREZOWANIE KONTURU Operacja Frezowanie konturów SMG 9 (X2 CrNiMo ) Chłodziwo 4FDP " 4FDP 9/&9 53. '. Dc 63 mm zn 6 vc 23 m/min fz,22 mm/ząb ap 4 mm ae 16 mm Na sucho (min) P (min) M FREZOWANIE KONTURÓW PLANOWANIE Chłodziwo SMG 13 (GG2) 4FDP 3 " 4FDP 9/&9 53.%., Dc 63 mm zn 6 vc 26 m/min fz,25 mm/ząb ap 5 mm ae 4 mm Na sucho Chłodziwo Koszt na detal SMG 12 (GGG4) 4FDP 3 " 4FDP 9/&9 53.%.1 Dc 1 mm zn 8 vc 35 m/min fz,22 mm/ząb ap 3 4 mm ae 3 9 mm Tak 5 min (4 części) (min) K Liczba części (min) K

Dc 63 mm zn 6 vc 23 m/min fz,22 mm/ząb ap 4 mm ae 16 mm Na sucho (min) 3 25 2 15 1 5 P (min) 2 15 1 5 M FREZOWANIE KONTURÓW PLANOWANIE Chłodziwo SMG 13 (GG2) 4FDP 3 " 4FDP 9/&9 53.%.

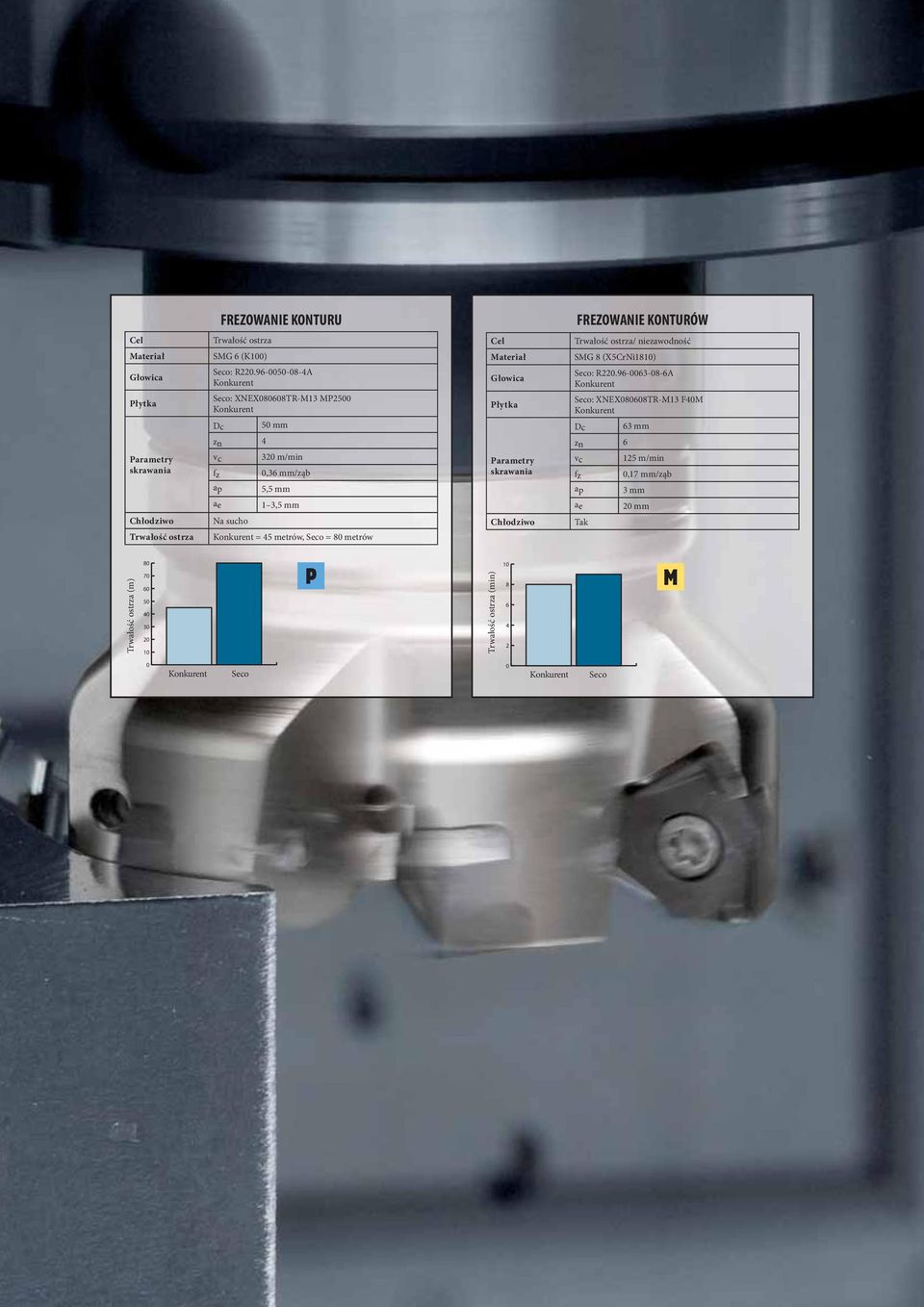

9 FREZOWANIE KONTURU FREZOWANIE KONTURÓW Chłodziwo SMG 6 (K1) 4FDP 3 " 4FDP 9/& Dc 5 mm zn 4 vc 32 m/min fz,36 mm/ząb ap 5,5 mm ae 1 3,5 mm Na sucho,polvsfou NFUSØX 4FDP NFUSØX Chłodziwo / niezawodność SMG 8 (X5CrNi181) 4FDP 3 " 4FDP 9/&9 53. '. Dc 63 mm zn 6 vc 125 m/min fz,17 mm/ząb ap 3 mm ae 2 mm Tak (m) P (min) M

4FDP NFUSØX Chłodziwo / niezawodność SMG 8 (X5CrNi181) 4FDP 3 " 4FDP 9/&9 53. '.

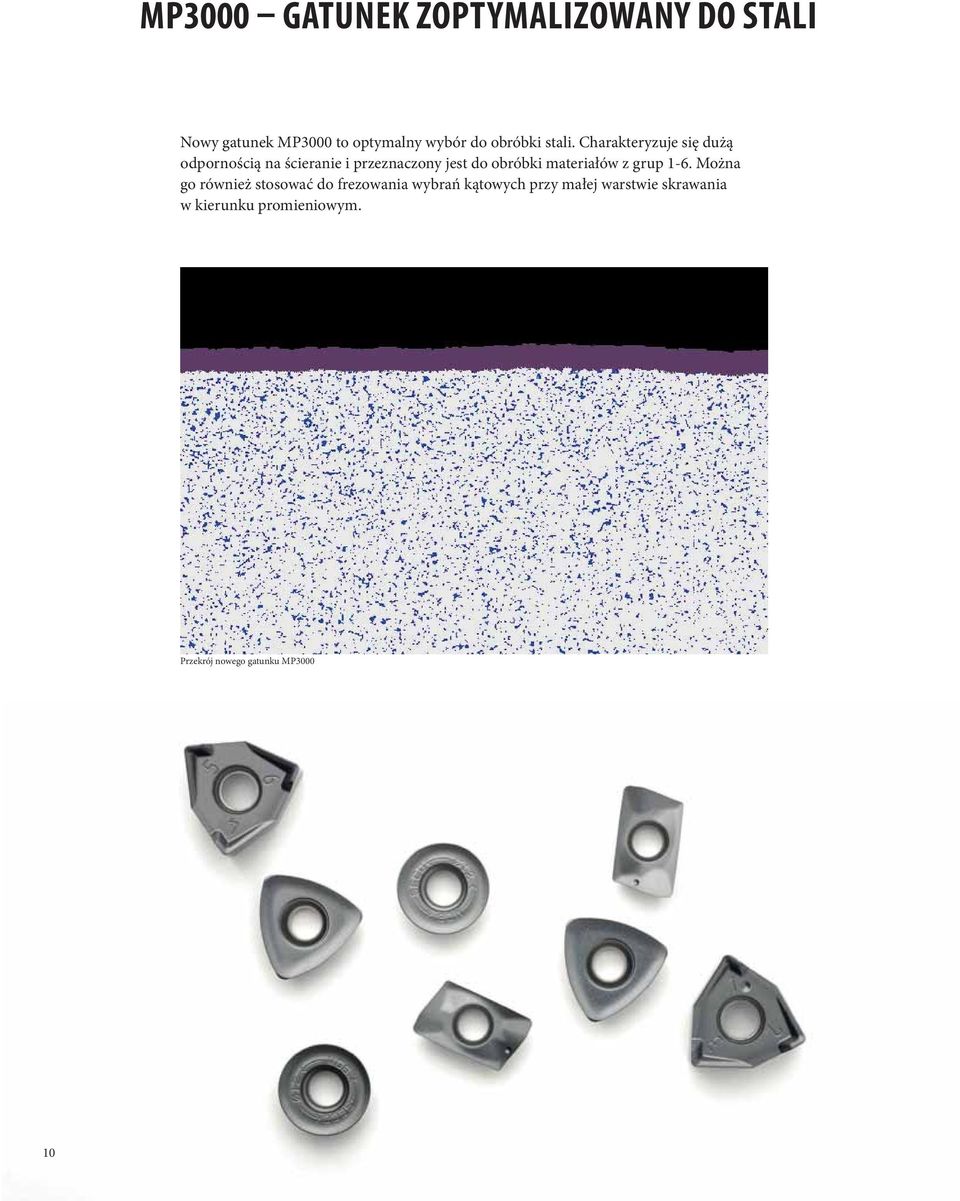

10 MP3 GATUNEK ZOPTYMALIZOWANY DO STALI Nowy gatunek MP3 to optymalny wybór do obróbki stali. Charakteryzuje się dużą PEQPSOP DJ OB DJFSBOJF J QS[F[OBD[POZ KFTU EP PCSØCLJ NBUFSJB ØX [ HSVQ.P OB go również stosować do frezowania wybrań kątowych przy małej warstwie w kierunku promieniowym. Przekrój nowego gatunku MP3 1

Charakteryzuje się dużą PEQPSOP DJ OB DJFSBOJF J QS[F[OBD[POZ KFTU EP PCSØCLJ

11 WYNIKI TESTÓW MP3 CZĘŚCI DO TABORU KOLEJOWEGO FREZOWANIE KONTURÓW 4.( 4U 4.( 4U 4FDP 3 " 4FDP Dc 25 mm z n 3 vc 16 m/min fz,27 mm/ząb ap 5 mm ae 2 mm Q 17 cm 3 /min Chłodziwo Na sucho Liczba części 6 Dc 25 mm z n 3 vc 16 m/min fz,27 mm/ząb ap 8 mm ae 8 mm Q 27,2 cm 3 /min Chłodziwo Na sucho Liczba części 1 (min) ,2 17 Q (cm 3 ) P 11

.1 Dc 25 mm z n 3 vc 16 m/min fz,27 mm/ząb ap 5 mm ae 2 mm Q 17 cm 3 /min Chłodziwo Na
