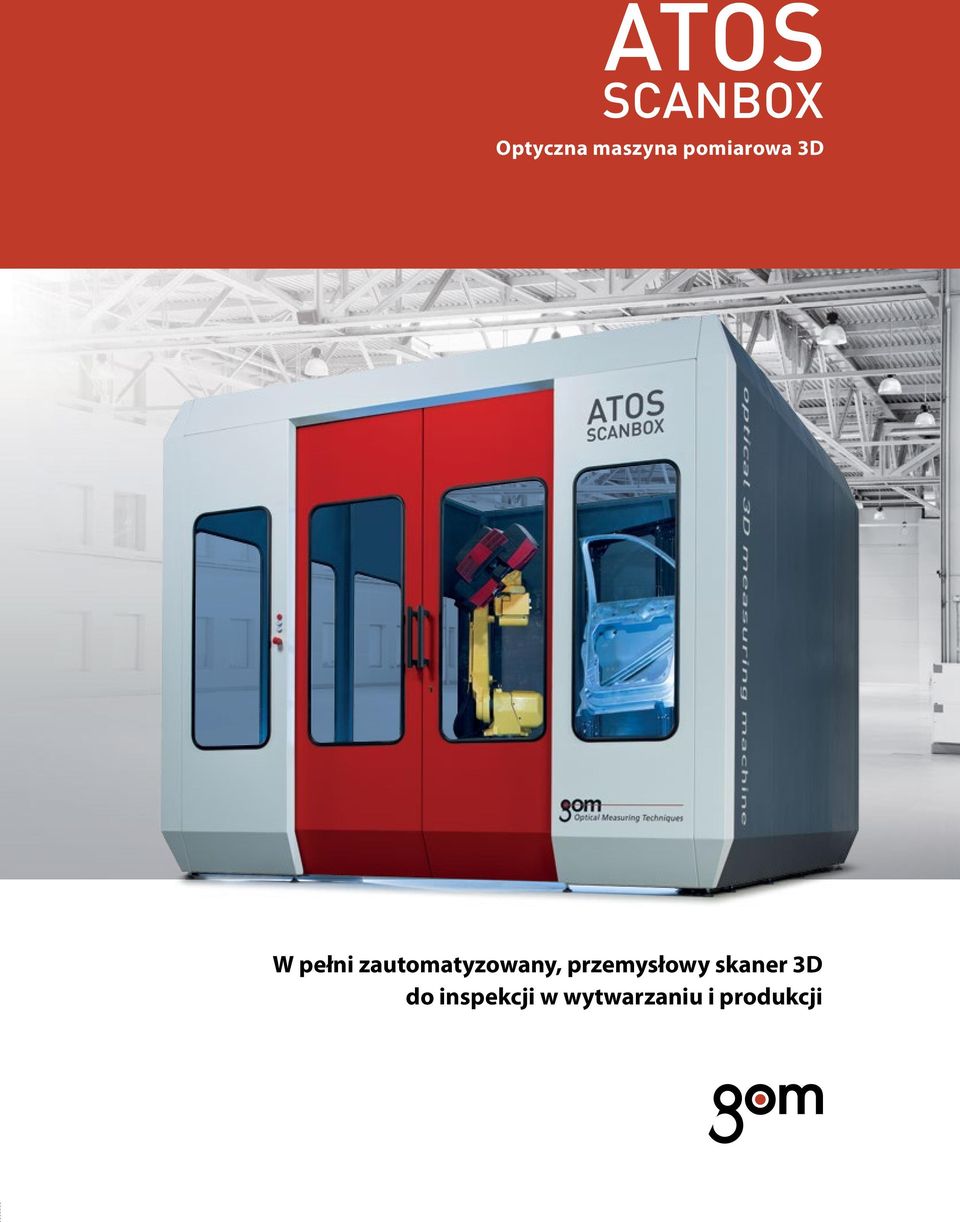

1 Optyczna maszyna pomiarowa 3D W pełni zautomatyzowany, przemysłowy skaner 3D do inspekcji w wytwarzaniu i produkcji

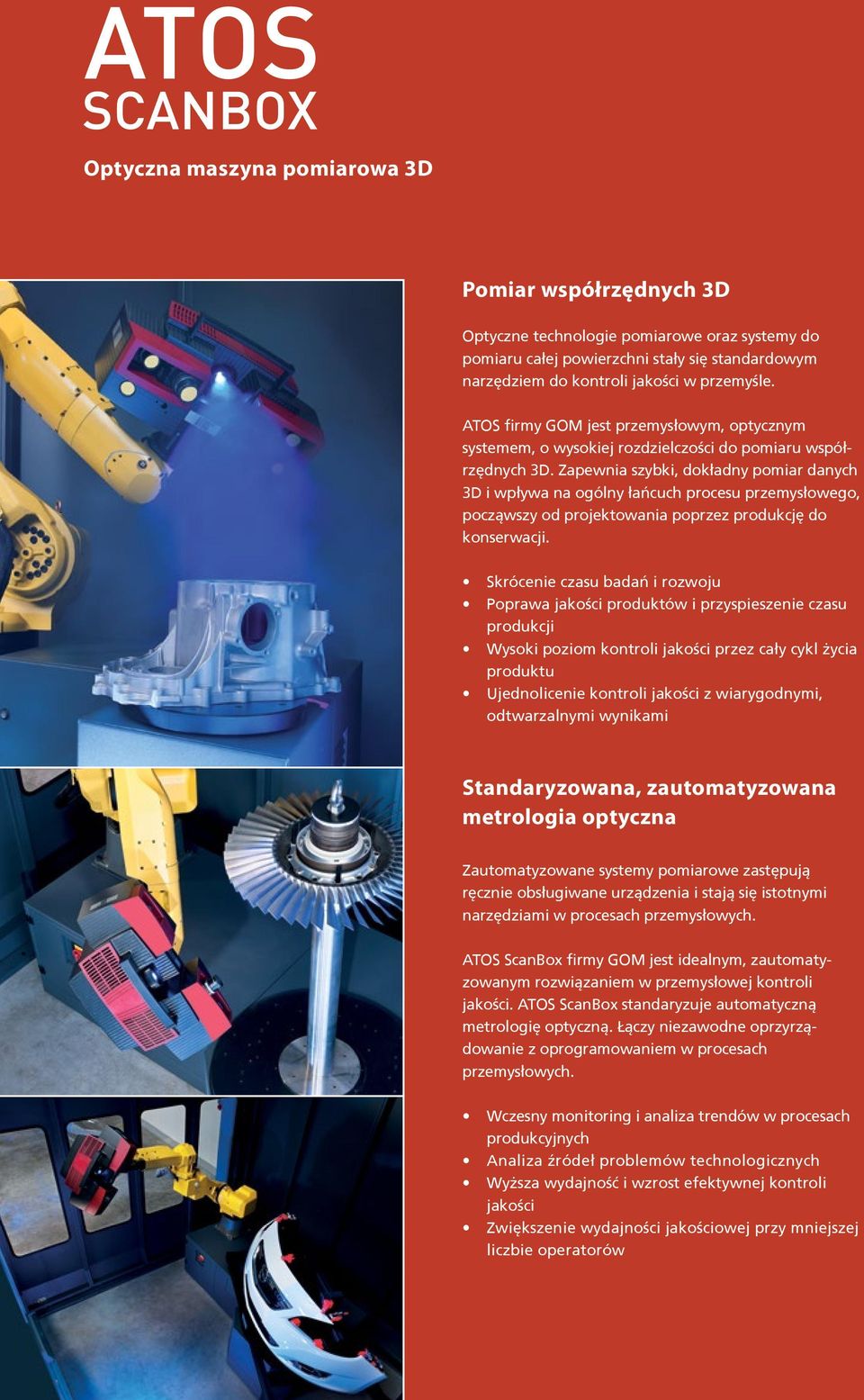

2 Optyczna maszyna pomiarowa 3D Pomiar współrzędnych 3D Optyczne technologie pomiarowe oraz systemy do pomiaru całej powierzchni stały się standardowym narzędziem do kontroli jakości w przemyśle. ATOS firmy GOM jest przemysłowym, optycznym systemem, o wysokiej rozdzielczości do pomiaru współrzędnych 3D. Zapewnia szybki, dokładny pomiar danych 3D i wpływa na ogólny łańcuch procesu przemysłowego, począwszy od projektowania poprzez produkcję do konserwacji. Skrócenie czasu badań i rozwoju Poprawa jakości produktów i przyspieszenie czasu produkcji Wysoki poziom kontroli jakości przez cały cykl życia produktu Ujednolicenie kontroli jakości z wiarygodnymi, odtwarzalnymi wynikami Standaryzowana, zautomatyzowana metrologia optyczna Zautomatyzowane systemy pomiarowe zastępują ręcznie obsługiwane urządzenia i stają się istotnymi narzędziami w procesach przemysłowych. ATOS ScanBox firmy GOM jest idealnym, zautomatyzowanym rozwiązaniem w przemysłowej kontroli jakości. ATOS ScanBox standaryzuje automatyczną metrologię optyczną. Łączy niezawodne oprzyrządowanie z oprogramowaniem w procesach przemysłowych. Wczesny monitoring i analiza trendów w procesach produkcyjnych Analiza źródeł problemów technologicznych Wyższa wydajność i wzrost efektywnej kontroli jakości Zwiększenie wydajności jakościowej przy mniejszej liczbie operatorów

Zapewnia szybki, dokładny pomiar danych 3D i wpływa na ogólny łańcuch procesu przemysłowego, począwszy od projektowania poprzez produkcję do konserwacji.

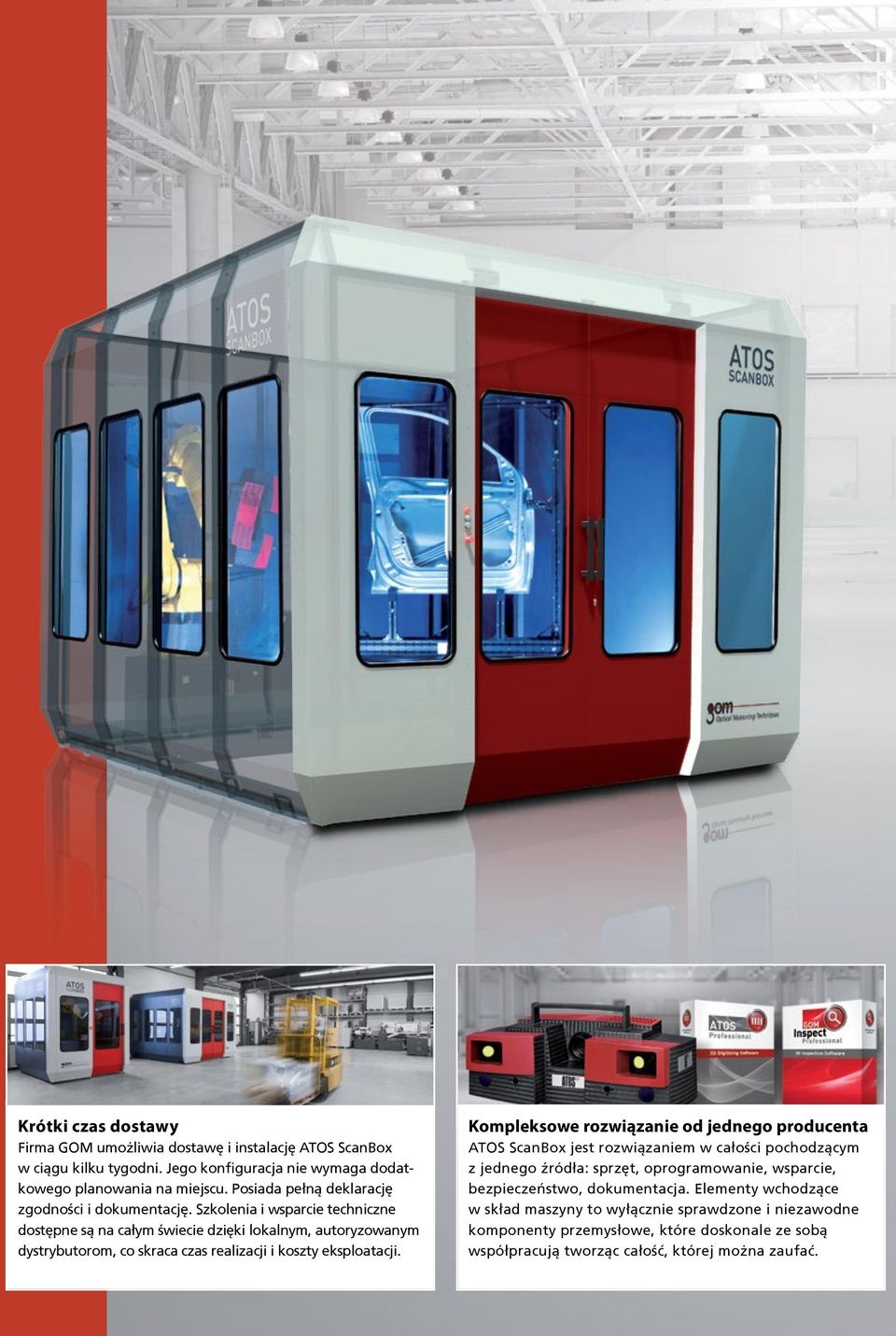

3 Krótki czas dostawy Firma GOM umożliwia dostawę i instalację ATOS ScanBox w ciągu kilku tygodni. Jego konfiguracja nie wymaga dodatkowego planowania na miejscu. Posiada pełną deklarację zgodności i dokumentację. Szkolenia i wsparcie techniczne dostępne są na całym świecie dzięki lokalnym, autoryzowanym dystrybutorom, co skraca czas realizacji i koszty eksploatacji. Kompleksowe rozwiązanie od jednego producenta ATOS ScanBox jest rozwiązaniem w całości pochodzącym z jednego źródła: sprzęt, oprogramowanie, wsparcie, bezpieczeństwo, dokumentacja. Elementy wchodzące w skład maszyny to wyłącznie sprawdzone i niezawodne komponenty przemysłowe, które doskonale ze sobą współpracują tworząc całość, której można zaufać.

Szkolenia i wsparcie techniczne dostępne są na całym świecie dzięki lokalnym, autoryzowanym dystrybutorom, co skraca czas realizacji i koszty eksploatacji.

4 Maszyna pomiarowa 3D ATOS ScanBox jest urządzeniem pomiarowym plugand-play, do automatycznego skanowania 3D i kontroli jakości. ScanBox łączy zoptymalizowane komponenty przemysłowe, mobilność oraz najwyższe bezpieczeństwo w jednym urządzeniu. Współrzędnościowa maszyna pomiarowa ATOS ScanBox jest optyczną maszyną pomiarową 3D, której koszt inwestycji jest porównywalny z tradycyjną maszyną współrzędnościową. ATOS ScanBox oferuje natomiast pełny pomiar części małych i dużych, łatwe do zrozumienia wizualizację wyników, proste wykrywanie problemu i pełne raportowanie. Przemysłowy skaner ATOS jest najbardziej innowacyjnym optycznym systemem pomiarowym dostępnym na rynku. ATOS umożliwia wykonanie pomiarów obiektów o różnych gabarytach, wykończeniach powierzchni oraz złożoności geometrii. Dzięki takiej wszechstronności uzyskujemy: Dokładne współrzędne 3D i wysokiej jakości dane Odchyłki całej powierzchni i w przekroju od CAD lub części od części Analizę przekrojów, trendów oraz GD&T Kompletne raporty pomiarowe Rozwiązanie Plug & Play Kompletne rozwiązanie zawiera wszystkie potrzebne elementy do automatycznej digitalizacji i kontroli, bez dodatkowych inwestycji i planowania. Jedynym wymogiem na miejscu jest gniazdo zasilania. ATOS Triple Scan - Szybki pomiar 3D Skaner 3D ATOS ze zintegrowaną fotogrametrią zawiera sprawdzone przez firmę GOM technologie Triple Scan i niebieskiego światła. Te nowe rozwiązania zapewniają uzyskanie większej ilości cech pomiarowych w krótszym czasie dla: różnych wielkości części, wykończenia powierzchni i geometrii, niezależnie od zewnętrznych warunków oświetleniowych. Mobilna, zautomatyzowana kontrola jakości Mobilny przemysłowy ATOS ScanBox nie wymaga instalacji mocującej do podłogi czy też specjalnych płyt pomiarowych. ATOS ScanBox może być łatwo transportowany z zakładu do zakładu podczas uruchamiania nowej produkcji. Małe rozmiary z dużymi możliwościami Pomimo tego, że ATOS ScanBox wymaga jedynie 11 m powierzchni podłogi to jest możliwe zmierzenie części do 2 m. ATOS ScanBox jest również dostępny w mniejszej wersji wymagającej tylko 5 m powierzchni podłogi, służącej do pomiaru mniejszych części. Dostępna jest też większa wersja zaprojektowana tak, aby części do 3 m można było dostarczać wózkiem widłowym.

Współrzędnościowa maszyna pomiarowa ATOS ScanBox jest optyczną maszyną pomiarową 3D, której koszt inwestycji jest porównywalny z tradycyjną maszyną współrzędnościową.

5 Dane techniczne ATOS ScanBox 5108 ATOS ScanBox 5120 ATOS ScanBox 6130 Wymagania dotyczące miejsca 2.00 m x 2.55 m x 2.70 m 3.30 m x 3.30 m x 2.70 m 4.25 m x 4.25 m x 2.70 m (W x L x H) Zasilanie V (3-Fazowy, 16 A) V (3-Fazowy, 16 A) V (3-Fazowy, 16 A) Max. rozmiar części do 0.8 m do 2 m do 3 m Max. waga części do 300 kg do 500 kg do 2000 kg Liczba modułów Zautomatyzowane osie Kontroler robota Kontroler główny Waga modułu 880 kg (robot + stolik) 770 kg (robot) 660 kg (stolik) 800 kg (robot) 1000 kg (stolik) Okno poglądowe Wejście rozsuwane drzwi z zamkiem rozsuwane drzwi z zamkiem kurtyny świetlne bezpieczeństwa bezpieczeństwa Szerokość otwarcia 800 mm 1400 mm 3100 mm Zintegrowany panel stan, Pauza, Reset, E-Stop stan, Pauza, Reset, E-Stop stan, Pauza, Reset, E-Stop sterowania Podłoga montażowa lub nie wymagane nie wymagane wymagane mocowanie Załadunek manualnie manualnie, paleciak widlak, suwnica Cały przebieg pracy w jednym oprogramowaniu ATOS Professional jest kompleksowym rozwiązaniem, które steruje urządzeniem ATOS ScanBox, generuje i przetwarza precyzyjne dane 3D powierzchni, oraz oferuje pełną analizę i tworzenie raportów w jednym pakiecie oprogramowania. Funkcje ATOS Professional obejmują: kontrolę głowicy pomiarowej, programowanie pomiaru on- i offline, edycję i generowanie siatki oraz przekroi, wykrywanie cech i charakterystyk linii oraz tworzenie elementów geometrycznych. Do kontroli jakości i analizy wyników zawiera narzędzia takie jak: import danych CAD, import planów pomiarowych, tworzenie kolorystycznej mapy odchyłek, analizę w przekrojach, odchyłki poszczególnych punktów, wirtualną suwmiarkę, pomiar kątów i średnic oraz możliwość tworzenia raportów. GOM Inspect darmowy program do przeglądania wyników, kontroli i przetwarzania siatki Ogólnodostępne oprogramowanie GOM Inspect służy do wymiany wyników ATOS, dalszej analizy danych oraz łatwego przedyskutowania i wykrywania obszarów problematycznych ze współpracownikami, dostawcami i klientami, w celu efektywniejszej współpracy oraz szybkiego podejmowania decyzji obejmujących poprawianie procesów.

waga części do 300 kg do 500 kg do 2000 kg Liczba modułów 1 2 2 Zautomatyzowane osie 7 7 7 Kontroler robota Kontroler główny Waga modułu 880 kg (robot + stolik) 770 kg (robot) 660 kg (stolik) 800 kg

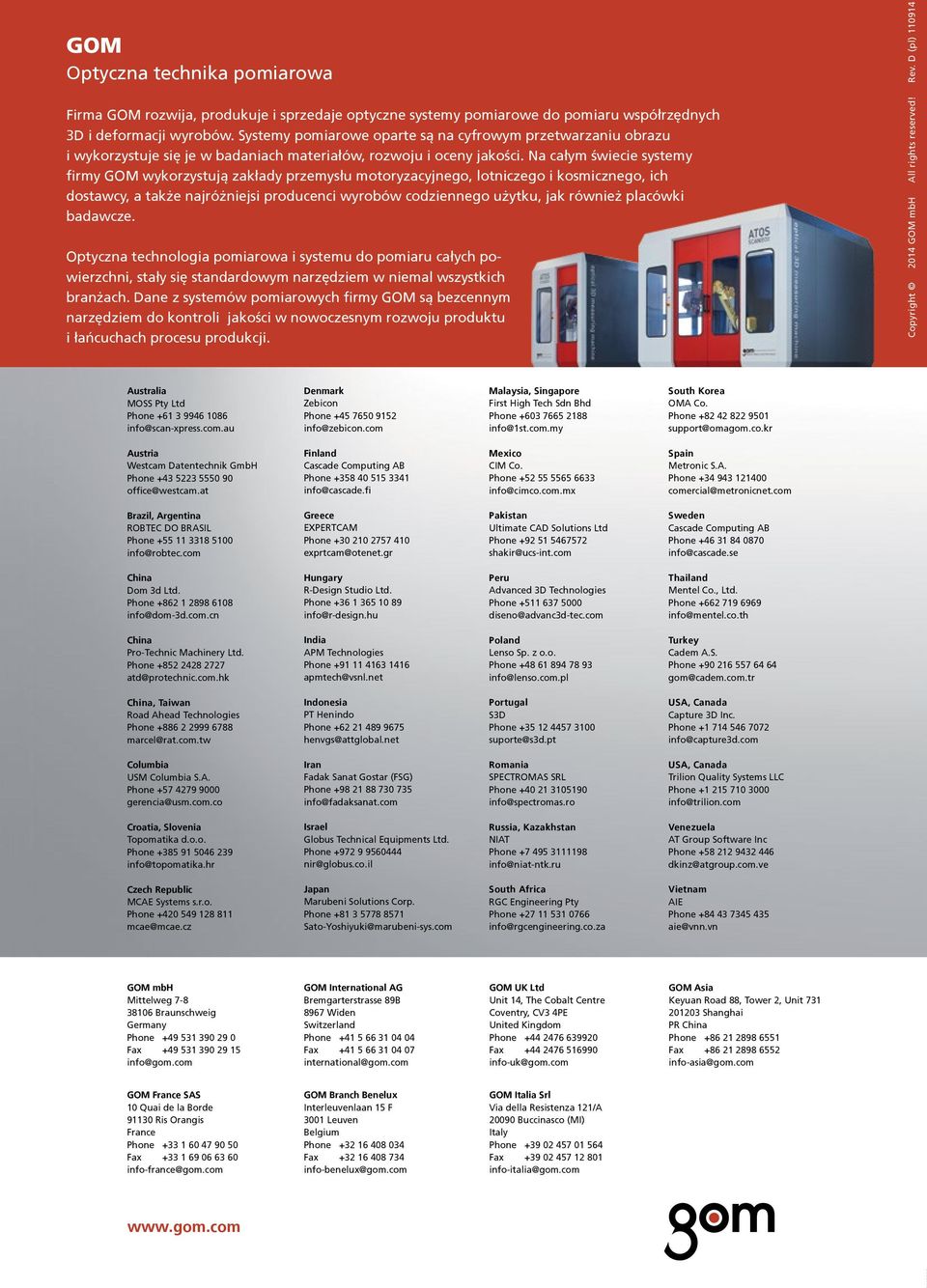

6 GOM Optyczna technika pomiarowa Firma GOM rozwija, produkuje i sprzedaje optyczne systemy pomiarowe do pomiaru współrzędnych 3D i deformacji wyrobów. Systemy pomiarowe oparte są na cyfrowym przetwarzaniu obrazu i wykorzystuje się je w badaniach materiałów, rozwoju i oceny jakości. Na całym świecie systemy firmy GOM wykorzystują zakłady przemysłu motoryzacyjnego, lotniczego i kosmicznego, ich dostawcy, a także najróżniejsi producenci wyrobów codziennego użytku, jak również placówki badawcze. Optyczna technologia pomiarowa i systemu do pomiaru całych powierzchni, stały się standardowym narzędziem w niemal wszystkich branżach. Dane z systemów pomiarowych firmy GOM są bezcennym narzędziem do kontroli jakości w nowoczesnym rozwoju produktu i łańcuchach procesu produkcji. Copyright 2014 GOM mbh All rights reserved! Rev. D (pl) Australia MOSS Pty Ltd Phone info@scan-xpress.com.au Denmark Zebicon Phone info@zebicon.com Malaysia, Singapore First High Tech Sdn Bhd Phone info@1st.com.my South Korea OMA Co. Phone support@omagom.co.kr Austria Westcam Datentechnik GmbH Phone office@westcam.at Finland Cascade Computing AB Phone info@cascade.fi Mexico CIM Co. Phone info@cimco.com.mx Spain Metronic S.A. Phone comercial@metronicnet.com Brazil, Argentina ROBTEC DO BRASIL Phone info@robtec.com Greece EXPERTCAM Phone exprtcam@otenet.gr Pakistan Ultimate CAD Solutions Ltd Phone shakir@ucs-int.com Sweden Cascade Computing AB Phone info@cascade.se China Dom 3d Ltd. Phone info@dom-3d.com.cn Hungary R-Design Studio Ltd. Phone info@r-design.hu Peru Advanced 3D Technologies Phone diseno@advanc3d-tec.com Thailand Mentel Co., Ltd. Phone info@mentel.co.th China Pro-Technic Machinery Ltd. Phone atd@protechnic.com.hk India APM Technologies Phone apmtech@vsnl.net Poland Lenso Sp. z o.o. Phone info@lenso.com.pl Turkey Cadem A.S. Phone gom@cadem.com.tr China, Taiwan Road Ahead Technologies Phone marcel@rat.com.tw Indonesia PT Henindo Phone henvgs@attglobal.net Portugal S3D Phone suporte@s3d.pt USA, Canada Capture 3D Inc. Phone info@capture3d.com Columbia USM Columbia S.A. Phone gerencia@usm.com.co Iran Fadak Sanat Gostar (FSG) Phone info@fadaksanat.com Romania SPECTROMAS SRL Phone info@spectromas.ro USA, Canada Trilion Quality Systems LLC Phone info@trilion.com Croatia, Slovenia Topomatika d.o.o. Phone info@topomatika.hr Israel Globus Technical Equipments Ltd. Phone nir@globus.co.il Russia, Kazakhstan NIAT Phone info@niat-ntk.ru Venezuela AT Group Software Inc Phone dkinz@atgroup.com.ve Czech Republic MCAE Systems s.r.o. Phone mcae@mcae.cz Japan Marubeni Solutions Corp. Phone Sato-Yoshiyuki@marubeni-sys.com South Africa RGC Engineering Pty Phone info@rgcengineering.co.za Vietnam AIE Phone aie@vnn.vn GOM mbh Mittelweg Braunschweig Germany Phone Fax info@gom.com GOM International AG Bremgarterstrasse 89B 8967 Widen Switzerland Phone Fax international@gom.com GOM UK Ltd Unit 14, The Cobalt Centre Coventry, CV3 4PE United Kingdom Phone Fax info-uk@gom.com GOM Asia Keyuan Road 88, Tower 2, Unit Shanghai PR China Phone Fax info-asia@gom.com GOM France SAS 10 Quai de la Borde Ris Orangis France Phone Fax info-france@gom.com GOM Branch Benelux Interleuvenlaan 15 F 3001 Leuven Belgium Phone Fax info-benelux@gom.com GOM Italia Srl Via della Resistenza 121/A Buccinasco (MI) Italy Phone Fax info-italia@gom.com

Na całym świecie systemy firmy GOM wykorzystują zakłady przemysłu motoryzacyjnego, lotniczego i kosmicznego, ich dostawcy, a także najróżniejsi producenci wyrobów codziennego użytku, jak również
