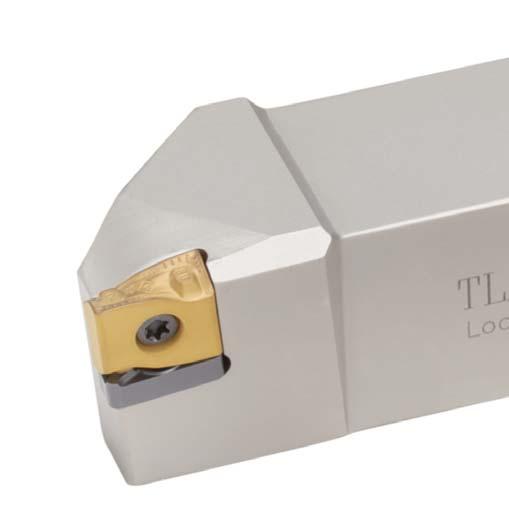

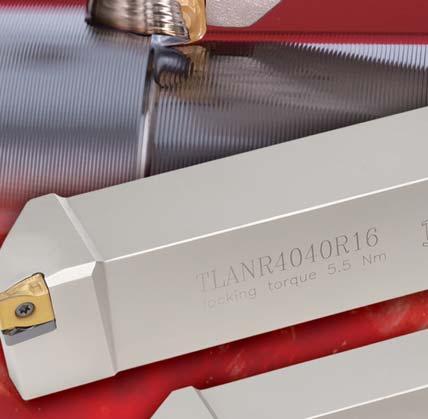

1 Keeping the Customer First Tungaloy Report No. 394-PL Nóż tokarski do zgrubnej obróbki NEW NOWOŚĆ TUNGALOY Najnowsza technologia w zakresie krawędzi skrawającej zapewnia maksymalną produktywność

2 TUNGALOY Charakterystyka Optymalne rozwiązanie do uzyskania wysokiej produktywności przy operacjach zgrubnych! Wytrzymała płytka do skrawania skórowanej powierzchni z dużymi głębokościami Długa, krzywoliniowa krawędź skrawająca Łatwa ewakuacja wióra Małe siły skrawania ekonomiczność Doskonała odporność nawykruszanie Duże pochylenie krawędzi skrawającej 4 naroża Gruba płytka stycznie mocowana Nadaje się również do obróbki detali mocowanych w kłach Lepszy dostęp w przypadku detali mocowanych w kłach w porównaniu do oprawek konwencjonalnych Detal obrabiany mocowany w kłach Oprawka konwencjonalna a b a < b 2

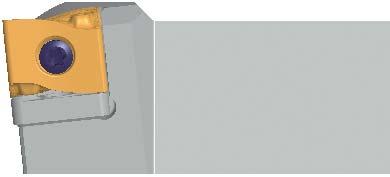

3 Płytki ε Gatunki Pokrycia T9115 T9125 AH725 R L R L R L W L h rε LNMX160608R/L-TDR LNMX160612R/L-TDR LNMX160616R/L-TDR LNMX160608R/L-MDR LNMX160612R/L-MDR LNMX160608R/L-TWR LNMX160612R/L-TWR Oprawki do toczenia zewnętrznego TLAN R/L Toczenie zewnętrzne & toczenie czoła Typ-T (Negatywny kąt natarcia, mocowanie śrubką) 93 Rodzaj krawędzi skrawającej A f h β L 2 L 1 Dostępność R L h b L1 L2 h1 f β TLANR/L2020K TLANR/L2525M TLANR/L3232P TLANR/L4040R h b Płytki LNMX1606R/L TLFN R/L Toczenie czoła & toczenie zewnętrzne Typ-T (Negatywny kąt natarcia, mocowanie śrubką) Rodzaj krawędzi skrawającej F Dostępność 1 β 2 R L h b L1 L2 h1 f β TLFNR/L2525M TLFNR/L3232P Prawe płytki (R) montuje się w lewych oprawkach (typu TLFNL ), * a lewe płytki (L) w prawych oprawkach (typu TLFNR ). 1 Płytki LNMX1606L/R : dostępne pozycje : Dostępne od 2011 roku 3

4 Oprawki do toczenia wewnętrznego S-TLAN R/L Toczenie wewnętrzne & toczenie czoła Typ-T (Negatywny kąt natarcia, mocowanie śrubką) ødm f øds L2 L1 h θ krawędź skrawająca rodzaj P h1 Dostępność Min. średnica otworu R L ødm øds f L1 L2 h h1 S50U-TLANR/L16-D LNMX1606L/R * Prawe płytki (R) montuje się w lewych oprawkach (typu S-TLANL ), a lewe płytki (L) w prawych oprawkach (typu S-TLANR ). θ Płytki : dostępne pozycje Części zamienne Płytka Podkładka Śruba podkładki Kołek sprężyny Klucz do śruby podkładki Śruba mocująca Klucz do śruby mocującej - TLANR/L2020K16 TLANR/L2525M16 TLANR/L3232P16 LNMX1606R/L TSL16R/L - PSP-16 - CSTB-4L115-S KEYV-T15 TLANR/L4040R16 TLFNR/L2525M16 TLFNR/L3232P16 LNMX1606L/R TSL16L/R - PSP-16 - CSTB-4L115-S KEYV-T15 S50U-TLANR/L16-D850 LNMX1606L/R TSL16L/R - PSP-16 - CSTB-4L115-S KEYV-T15 4

5 TUNGALOY TUNGALOY TUNGALOY Łamacze Typ TDR Typ MDR Typ TWR nierdzewna Krawędź wiper Szerokość fazki Kąt natarcia Szerokość fazk Kąt fazki Kąt natarcia Do toczenia stali Do toczenia stali nierdzewnej Z krawędzią dogładzającą Doskonała równowaga małej siły skrawania i wytrzymałości krawędzi skrawającej Zakres stosowania Ostra krawędź skrawająca do stali nierdzewnej i duża wytrzymałość Lepsza jakość powierzchni Obróbka stali Obróbka stali nierdzewnej Szybkość skrawania:vc (m/min) T9115 T9125 Odpornośc na ścieranie Szybkość skrawania:vc (m/min) T9115 AH725 Odpornośc na ścieranie nierdzewna Odporność na wykruszenia Odporność na wykruszenia Standardowe warunki skrawania LNMX1606-+TLANR/L Materiały obrabiane Łamacze Gatunki Szybkość skrawania vc (m/min) Głębokość skrawania:ap (mm) Posuw: f (mm/rev) rε : 0.8 rε : 1.2 rε : 1.6 rε : 0.8 rε : 1.2 rε : 1.6 e C45, 18CrMo4 etc. TDR T ( ) 3 (0.5-5) 3.5 (0.8-6) 4.5 (1-8) 0.4 ( )0.5 ( ) 0.6 (0.3-1) T (80-180) 2 ( ) 2 ( ) 2 (1-3.2) MDR T ( ) 4 (1.5-6) 4 (1.5-7) ( ) 0.4 ( ) - AH (50-180) 2 ( ) 2 ( ) TWR T ( ) 3 (0.5-5) 3.5 (0.8-6) ( )0.5 ( ) - T (80-180) 2 ( ) 2 ( ) 5 e nierdzewne X5CrNi18-9, X5CrNiMo etc. TDR T ( ) 3 (0.5-5) 3.5 (0.8-6) 4.5 (1-8) 0.4 ( )0.5 ( ) 0.6 (0.3-1) T (80-180) 2 ( ) 2 ( ) 2 (1-3.2) MDR T ( ) 4 (1.5-6) 4 (1.5-7) ( ) 0.4 ( ) - AH (50-150) 2 ( ) 2 ( ) TWR T ( ) 3 (0.5-5) 3.5 (0.8-6) ( )0.5 ( ) - T (80-180) 2 ( ) 2 ( ) * Wartości w szarym kolorze dotyczą toczenia czoła

6 Praktyczne przykłady Rodzaj detalu obrabianego Oprawka Płytka Gatunek Wałek TLANR3232P16 LNMX160612R-TDR T9125 stopowa 500 mm Wałek TLANR3232P16 LNMX160616R-TDR T9125 C45 (200HB) 400 mm Warunki skrawania Materiał obrabiany Szybkość skrawania: Vc (m/min) Posuw: f (mm/rev) Głębokość skrawania : ap (mm) Rodzaj obróbki Chłodzenie ø500 mm ø150 mm Obróbka zewnętrzna, zgrubna Obróbka zewnętrzna, zgrubna Na sucho Na sucho Wyniki Posuw :f(mm/rev) Konkurencja Vc x f= 24 Vc x f= 48 Podwojona produktywność! Szybkość skrawania V Płytka TDR o dużym pochyleniu krawędzi zapewnia stabilną obróbkę, pozbawioną drgań, nawet przy posuwie zwiększonym 1,5 raza. Czas cyklu (sek./szt.) Konkurencja O 50% krótszy czas obróbki Nawet przy dużej głębokości skrawania płytka typu TDR pozwala na większe posuwy w porównaniu do konwencjonalnych płytek ISO z wytłoczonymi łamaczami. Tungaloy Corporation (Head office) 11-1 Yoshima-Kogyodanchi Iwaki-city, Fukushima, Japan Phone: Fax: Tungaloy America, Inc. Phone: Fax: Tungaloy Canada Phone: Fax: Tungaloy de Mexico S.A. Phone: Fax: Tungaloy do Brasil Comércio de Ferramentas de Corte Ltda. Phone: Fax: Tungaloy Germany GmbH Phone: Fax: Tungaloy France S.A.S. Phone: Fax: Tungaloy Italia S.r.I. Phone: Fax: Tungaloy Czech s.r.o Phone: Fax: Tungaloy Ibérica S.L. Phone: Fax: Tungaloy Scandinavia AB Phone: Fax: Tungaloy Rus, LLC Phone: Fax: Tungaloy Polska Sp. z o.o Phone: Fax: Tungaloy UK Ltd Phone: Fax: Tungaloy Cutting Tool (Shanghai) Co.,Ltd. Phone: Fax: Tungaloy Cutting Tool (Thailand) Co.,Ltd. Phone: Fax: Tungaloy Singapore (Pte.),Ltd. Phone: Fax: Tungaloy India Pvt. Ltd. Phone: Fax: Tungaloy Korea Co., Ltd Phone: Fax: Tungaloy Malaysia Sdn Bhd Phone: Fax: Tungaloy Australia Pty Ltd Phone: Fax: ISO 9001 certified ISO certified QC00J0056 EC97J1123 Tungaloy Corporation Tungaloy Group Japan site and Asian production site 18/10/ /11/1997 Jul (TJ)
