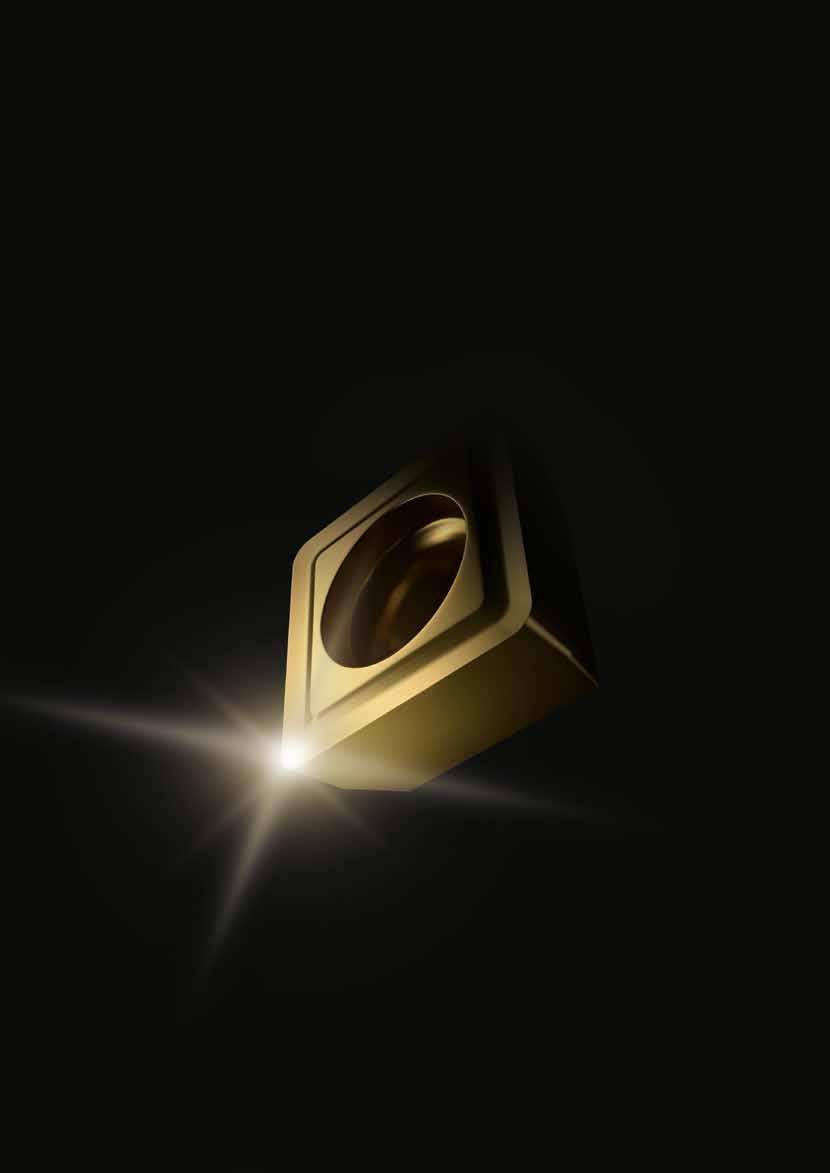

1 W83 wysokowydajna, wymienna płytka skrawająca TOTAL Quatron

2 KOMET TOTAL Quatron Wymienna płytka wieloostrzowa W83 K Czterokrawędziowa, wymienna płytka skrawająca zapewniająca bezpieczeństwo procesu K 1 płytka o wszechstronnych możliwościach, redukująca koszty magazynowania (płytki, śrubki itp.) K Zoptymalizowane w celu osiągnięcia maksymalnej wydajności K Ekonomiczna, dzięki 4 krawędziom skrawającym K Kombinacja 5 geometrii, wielu gatunków węglików i powłok gwarantuje maksymalną produktywność i funkcjonalność Uniwersalna 4 krawędziowa wymienna płytka skrawająca 2

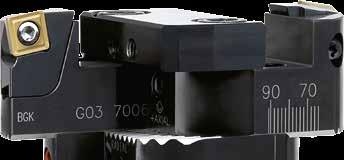

3 KOMET TOTAL Quatron Zawartość KOMET KUB Quatron Wysokowydajne wiertła do Ø 65 mm A 4 KOMET Quatron hi.feed A 8 Frezy do pracy z wysokimi posuwami KOMET KUB Centron Powerline Głębokości wiercenia do 9 D A 5 KOMET Quatron 90 A 9 Frezy kątowe KOMET TwinKom dwuostrzowe wytaczadło z możliwością pracy jednoostrzowej z podwójnym naddatkiem A 6 KOMET Quatron Chamfer A 10 Frezy do fazowania KOMET Kometric wkładki regulowane Elastyczność w obróbce otworów A 7 KOMET Easy Special A 11 Proste narzędzia specjalne 3

4 KOMET KUB Quatron W W P M K N S H 2 D 3 D X ABS DIN 6535 HE + DIN 6595 Wysokowydajne wiertło X 65 mm Ze względu na czterokrawędziową konstrukcję płytki, używanej jako wewnętrzna i zewnętrzna KOMET KUB Quatron to gwarant maksymalnej żywotności, wysokiej stabilności oraz wydajności ekonomicznej. Zastosowania Głębokości wiercenia 2 D i 3 D Zakres średnic od 14,0 do 65,0 mm Odpowiednie do wiercenia w pakietach, powierzchniach skośnych itp. Znacznie wyższe parametry skrawania w celu poprawy produktywności Duże kanaliki wiórowe Optymalne doprowadzenie chłodziwa ZALETY: Wysoka stabilność i wydajność dzięki czterokrawędziowej, wymiennej płytce skrawającej Wysokie bezpieczeństwo procesu Optymalne odprowadzanie wióra Doskonała jakość otworu Maksymalne żywotności W narzędziach Easy Special z różnymi wieloostrzowymi płytkami Redukcja kosztów magazynowania, dzięki takiej samej płytce zewnętrznej i wewnętrznej Możliwa dostawa w wymiarach pośrednich w przeciągu 4 tygodni 4 Zgłoszenia patentowe w kraju i za granicą

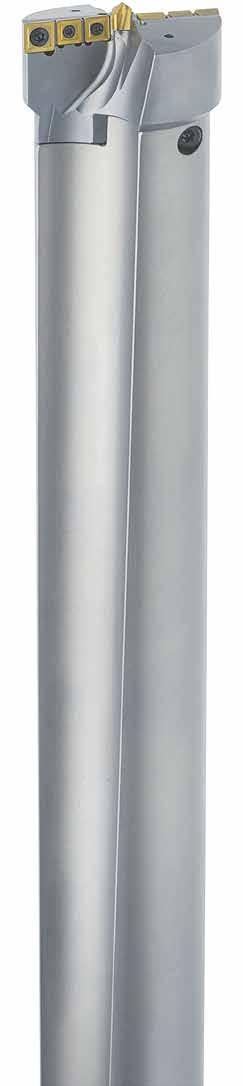

5 KOMET KUB Centron Powerline W W P M K N S H 4 D 6 D 9 D X ABS Maksymalna wydajność wiercenia i z zachowaniem wymiarów przy głębokościach wiercenia do 9 D Dwuostrzowa konstrukcja to gwarancja najwyższej wydajności. Pilot wiertła KOMET KUB Centron Powerline jest odpowiedzialny za dokładne prowadzenie wiertła, a tym samym zachowanie wymiarów, prostoliniowości otworu i najwyższe bezpieczeństwo procesu przy głębokościach wiercenia do 9 D. Wyjątkowo stabilna płytka wieloostrzowa Quatron zapewnia najwyższą stabilność i optymalne odprowadzanie wióra, także przy dużych głębokościach wiercenia. Nowa seria KOMET KUB Centron Powerline może być stosowana na wszystkich dostępnych elementach podstawowych KOMET KUB Centron. Możliwość wiercenia do 9 D na płaskich prostych powierzchniach bez otworu prowadzącego. Zastosowania korpusy turbin nabiegunniki łopatki wirnikowe tuleje łożyska (duże łożyska dla energetyki wiatrowej) ZALETY: Maksymalne zachowanie wymiarów przy dużych głębokościach wiercenia Możliwość przenoszenia najwyższych momentów obrotowych Gwarancja wykonania dokładnego otworu Maksymalna wydajność, dzięki dwuostrzowej konstrukcji Redukcja czasów obróbki Stabilny proces, dzięki sprawdzonej geometrii ostrzy skrawających Maksymalna żywotność, dzięki szerokiej gamie sprawdzonych geometrii płytek w połączeniu z nowoczesnymi powłokami Kompatybilność ze sprawdzonym programem KOMET KUB Centron 5

6 KOMET TwinKom - dwuostrzowe wytaczadło G01 W P M K N X ABS Dwuostrzowe wytaczadło z możliwością regulacji promieniowej i osiowej Wytaczało G01 to odpowiednie narzędzie do obróbki zgrubnej otworów w zakresie 24 do 215 mm. Możliwość regulacji osiowej i promieniowej suwaków sprawia, że wytaczadłem tym możemy pracować wydajnie dwuostrzowo lub jednostrzowo z podwójnym naddatkiem. Cecha ta pozwala także wykonywać operacje złożone (wytaczanie zgrubne i półwykańczające) co pozwala wyeliminować częściowo obróbkę międzyoperacyjną. ZALETY: Gwarancja dobrej cylindryczności, także w przypadku długich otworów i dużych średnicach Regulacja promieniowa suwaków pozwala na pracę dwuostrzową Regulacja osiowa wkładek, pozwala na prawidłowy rozdział sił skrawania Niewielka, kompaktowa konstrukcja Głębokie rowki wiórowe ułatwiają prawidłowe odprowadzenie wiórów 6 Zgłoszenia patentowe w kraju i za granicą

7 KOMET Kometric zestawy montażowe W W P M K N S H X min 25 =87 =75 =45 Elastyczność w obróbce otworów KOMET oferując wkładki regulowane Kometric zapewnia możliwość nieskomplikowanego, ekonomicznego montażu płytek wieloostrzowych do wkładek w celu zastosowania ich w sytuacji kiedy mamy do wykorzystania małą przestrzeń roboczą. Zastosowanie narzędzi specjalnych daje możliwość złożenia wielu zadań obróbczych w jeden zabieg roboczy w celu zapewnienia jednolitego poziomu jakości przy jednoczesnym obniżeniu kosztów produkcji. ZALETY: Łatwe w montażu Minimalne wymogi przestrzenne Elastyczność w eksploatacji Niższe koszty produkcji 7

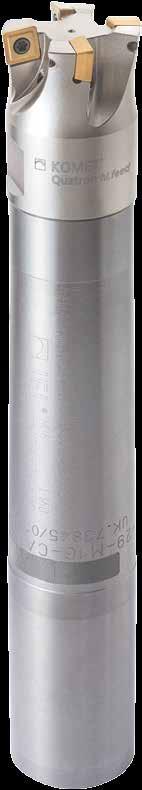

8 KOMET Quatron hi.feed W P K X Gwint DIN 8030 A Frezy do pracy z wysokimi posuwami Sukces wierteł KUB Quatron ma swoją kontynuację w naszej nowej ofercie frezów. Frezy KOMET Quatron hi.feed to praca z wysokimi posuwami, to także możliwość pracy z posuwem wgłębnym, znanym również pod nazwą plunging odpowiednim do wykonywania głębokich rowków i dużych wgłębień. Przy dużych długościach niepodpartych elementów i w niestabilnych warunkach frezowanie kształtowe może stanowić idealne rozwiązanie. Zastosowania KOMET Quatron hi.feed to wydajne narzędzie do obróbki zgrubnej (frezy wgłębne) do szybkiego odprowadzania dużych objętości wióra. ZALETY: Frezowanie otworu narzędziem zamiast wiercenia wieloma narzędziami Cztery krawędzie tnące na każdej płytce obniżają koszty produkcji na jedną krawędź tnącą Wzrost produkcji dzięki dużej objętości wiórów Brak promieniowego odpychania narzędzia przy frezowaniu wgłębnym, niższe obciążenia wrzeciona maszyny Uniwersalne narzędzie do stali, żeliwa i materiałów nierdzewnych dzięki różnym gatunkom węglika i powłok Możliwość realizowania dużych wartości posuwu do 2 mm na jedną krawędź tnącą Doskonałe do wykonywania większych otworów przy użyciu maszyn małogabarytowych i o niskiej mocy 8

9 KOMET Quatron 90 W W P M K N X Gwint DIN 1835 T1 B DIN 8030 A Frezy kątowe Uniwersalne możliwości płytek wieloostrzowych serii Quatron pozwalają na użytkowanie ich w narzędziu KOMET Quatron 90. Krawędzie tnące narzędzia KOMET Quatron 90 wyróżnia maksymalna stabilność i wszechstronność z zachowaniem kąta przystawienia 90 stopni ZALETY: Frez wyróżnia się wysoką kulturą pracy Duża oszczędność czasu przy frezowaniu z posuwem wgłębnym Redukcja kosztów magazynowania, możliwość zastosowania płytek w innych narzędziach KOMET Wyjątkowo stabilna płytka wieloostrzowa zapewniająca większe bezpieczeństwo procesu 9

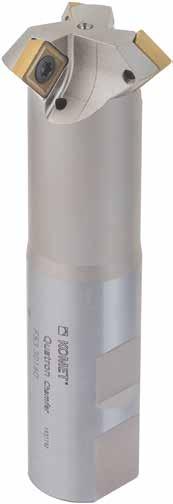

10 KOMET Quatron Chamfer W W P M K N X Gwint DIN 1835 T1 B Frezy do fazowania Frezy do fazowania, optymalnie dobrane do potrzeb użytkownika, nadają się do fazowania krawędzi przedmiotów obrabianych i dużych otworów, z obróbką zarówno w kierunku do przodu, jak i do tyłu. Użyta tutaj płytka skrawająca Quatron sprawdziła się już w wielu zastosowaniach. 10

11 KOMET Easy Special W W P M K N S H 2 D X 12 44,5 1 Poziom 2 Stopnie ABS DIN 6535 HE + DIN 6595 Proste narzędzia specjalne Brak rozwiązania w ofercie standardowej? Brak odpowiednich wymiarów? Skonstruuj swoje narzędzie! Easy Special umożliwia utworzenie własnego połączenia modułów standardowych o różnych wymiarach. Wybierz typ podstawowy, zdefiniuj długość użyteczną i dobierz do swego narzędzia odpowiedni uchwyt. Sprawdzimy podane przez Państwa parametry pod względem technicznych możliwości realizacji i niezwłocznie prześlemy odpowiedź. Zgłoszenia patentowe w kraju i za granicą 11

12 KOMET TOTAL Quatron W Uniwersalna geometria ze stabilną krawędzią skrawającą Narzędzie do wiercenia pełnego KUB Quatron Narzędzie do wiercenia pełnego KUB Centron Powerline Wytaczadło zgrubne TwinKom Wkładki regulowane Kometric Frez do pracy z wysokimi posuwami KOMET Quatron hi.feed Frez kątowy KOMET Quatron 90 Frez do fazowania KOMET Quatron Chamfer Optymalne do wszystkich operacji obróbki zgrubnej. W zależności od gatunku przeznaczone do obróbki materiałów stalowych o średniej i dużej wytrzymałości oraz żeliwa szarego. Geometria zaokrąglona ze wszystkich stron: wytrzymała na zużycie płytka wieloostrzowa do uniwersalnego zastosowania W Wyjątkowe właściwości łamania wióra do materiałów tworzących długi wiór i stali nierdzewnych Narzędzie do wiercenia pełnego KUB Quatron Narzędzie do wiercenia pełnego KUB Centron Powerline Wytaczadło zgrubne TwinKom Wkładki regulowane Kometric Generalnie przeznaczone do wszystkich stali, zwłaszcza tworzących długi wiór oraz stali nierdzewnych. W Ostra, wysoce dodatnia geometria do obróbki metali NE Narzędzie do wiercenia pełnego KUB Quatron Narzędzie do wiercenia pełnego KUB Centron Powerline Wytaczadło zgrubne TwinKom Wkładki regulowane Kometric Frez kątowy KOMET Quatron 90 Frez do fazowania KOMET Quatron Chamfer Do obróbki skrawaniem stali nierdzewnych i zwykłej jakości oraz stopów aluminium. W Wysoce dodatnia geometria o dobrych właściwościach łamania wióra Narzędzie do wiercenia pełnego KUB Quatron Narzędzie do wiercenia pełnego KUB Centron Powerline Wytaczadło zgrubne TwinKom Wkładki regulowane Kometric Optymalna geometria dla stali o niskiej zawartości węgla i stali nierdzewnych. Średnie i duże szybkości skrawania dla ostrza wewnętrznego i zewnętrznego. W83..32/33 W celu zminimalizowania gratu na wyjściu z otworu Narzędzie do wiercenia pełnego KUB Quatron Narzędzie do wiercenia pełnego KUB Centron Powerline Do obróbki skrawaniem materiałów stalowych i żeliwnych. Zminimalizowane tworzenie zadziorów na wlocie i wylocie otworów. KOMET GROUP GmbH Zeppelinstraße Besigheim GERMANY Tel Fax info@kometgroup.com / KOMET GROUP GmbH Zmiany techniczne w związku z dalszym rozwojem projektowym zastrzeżone.
