1 naturalnie ciepły dom rozwiązania systemowe ORLAŃSKI

2 System 1- zasilany kotłem na zgazowanie drewna ORLIGNO 00 wspomagany kondensacyjnym kotłem gazowym oraz układem solarnym ORSOL 0FK. Całość nadzoruje regulator 0C-1C wraz z systemową armaturą regulacyjną firmy. 1. Kocioł ORLIGNO 00 (0, 50, 500). Zbiornik akumulacji ciepła WPKR 3. Kolektor słoneczny ORSOL 0FK. Kocioł kondensacyjny GIEGA SMART

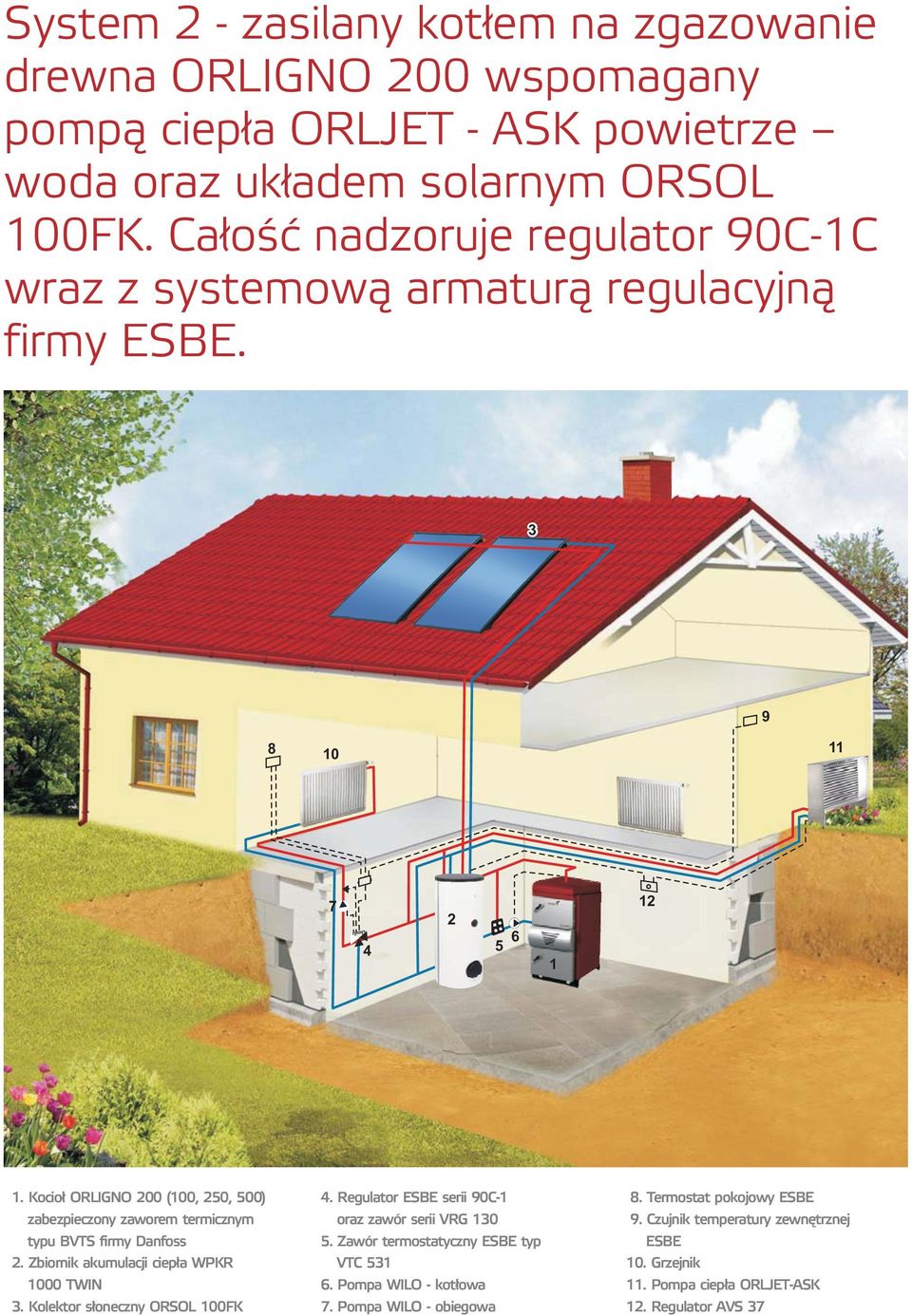

3 System - zasilany kotłem na zgazowanie drewna ORLIGNO 00 wspomagany pompą ciepła ORLJET - ASK powietrze woda oraz układem solarnym ORSOL 0FK. Całość nadzoruje regulator 0C-1C wraz z systemową armaturą regulacyjną firmy Kocioł ORLIGNO 00 (0, 50, 500). Zbiornik akumulacji ciepła WPKR 3. Kolektor słoneczny ORSOL 0FK. Pompa ciepła ORLJET-ASK 1. Regulator AVS 3

4 System 3 - zasilany kotłem na zgazowanie drewna ORLIGNO 00 wspomagany kondensacyjnym kotłem gazowym oraz układem solarnym ORSOL 00VK. Całość nadzoruje regulator 0C-1C wraz z systemową armaturą regulacyjną firmy Kocioł ORLIGNO 00 (0, 50, 500). Zbiornik akumulacji ciepła WPKR 3. Kolektor słoneczny ORSOL 00VK. Kocioł kondensacyjny GIEGA SMART

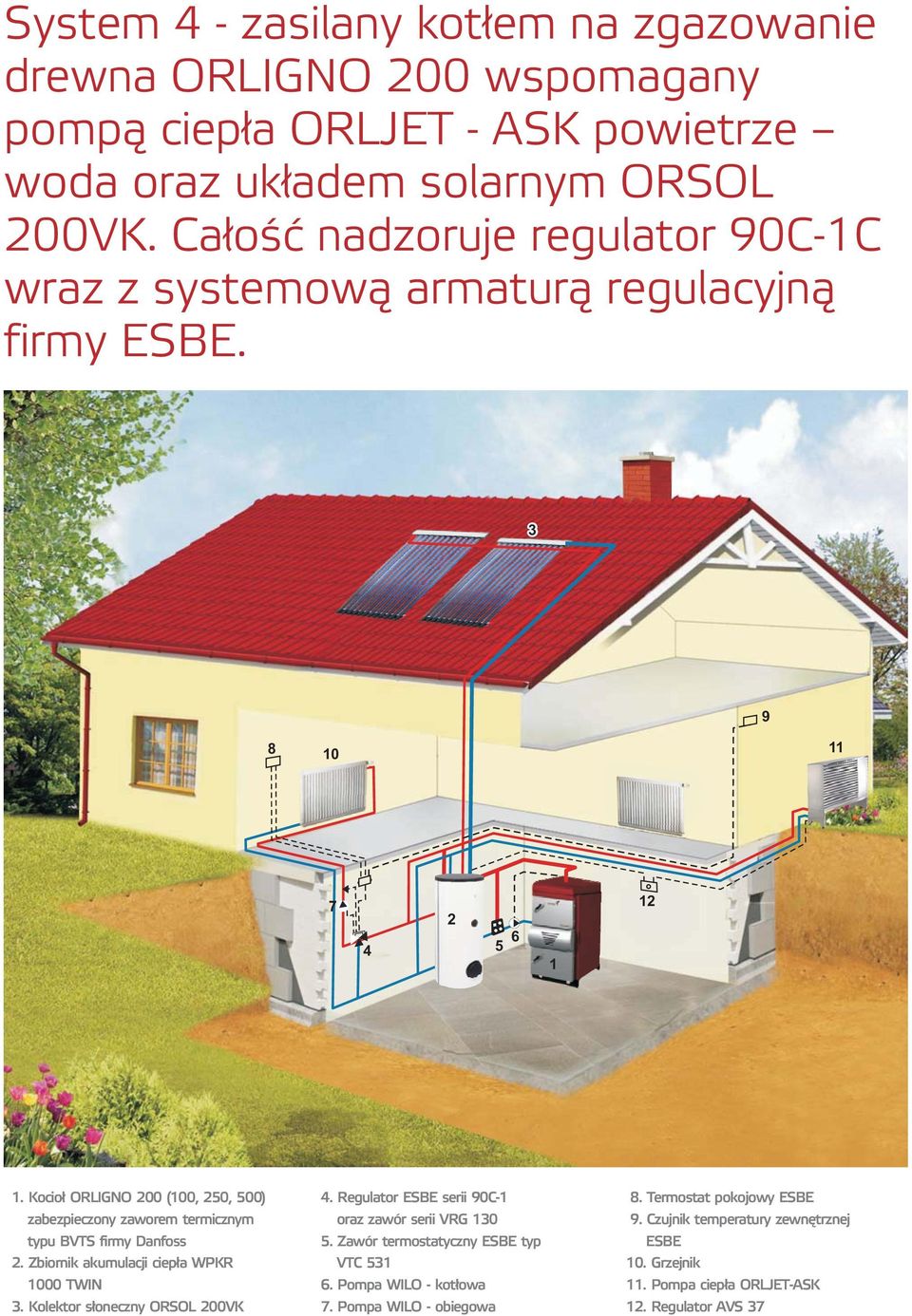

5 System - zasilany kotłem na zgazowanie drewna ORLIGNO 00 wspomagany pompą ciepła ORLJET - ASK powietrze woda oraz układem solarnym ORSOL 00VK. Całość nadzoruje regulator 0C-1C wraz z systemową armaturą regulacyjną firmy Kocioł ORLIGNO 00 (0, 50, 500). Zbiornik akumulacji ciepła WPKR 3. Kolektor słoneczny ORSOL 00VK. Pompa ciepła ORLJET-ASK 1. Regulator AVS 3

6 OPIS DZIAŁANIA ROZWIĄZAŃ SYSTEMOWYCH ORLAŃSKI Układ bazuje na trzech niezależnych źródłach ciepła: 1. Kocioł na zgazowanie drewna - bazowy. Kocioł gazowy kondensacyjny lub pompa ciepła - rezerwowe źródło ciepła 3. Układ kolektorów słonecznych - uzupełniające źródło ciepła ZBIORNIK BUFOROWY. Sercem całego układu jest zbiornik buforowy łączący trzy źródła ciepła w jednym miejscu. Zbiornik WPKR TWIN jest wyposażony w bardzo dużą ilość króćców, które dają wiele możliwości podłączenia hydraulicznego oraz montażu czujników. Nowością jest wprowadzona druga wężownica w zbiornik CWU nie tak jak w większości stosowanych rozwiązań, gdzie rezerwowe źródło ciepła najpierw grzało wodę brudną w zbiorniku a od niej nagrzewała się woda użytkowa, nowe rozwiązanie pozwala na szybsze podgrzanie wody oraz oszczędność gazu, czy energii elektrycznej w stosunku do starszego rozwiązania. KOCIOŁ NA ZGAZOWANIE DREWNA Tradycyjny termoregulator został zastąpiony zaworem termostatycznym współpracującym z pompą kotłową takie rozwiązanie poprawia dynamikę działania całego układu, a zastosowanie zaworu zabezpieczenia termicznego BVTS zapewnia pełne bezpieczeństwo. Rozwiązanie eliminuje wszelkie problemy związane z nieszczelnością zaworu zwrotnego zamontowanego w dotychczas stosowanych termoregulatorach. UKŁAD CENTRALNEGO OGRZEWANIA. Komfort cieplny w pomieszczeniach mieszkalnych nadzoruje współpracujący z zaworem mieszającym, czujnikiem temperatury zewnętrznej oraz termostatem pokojowym regulator serii 0C-1C, cały układ jest rozwiązaniem systemowym firmy. W zależności od stanu naładowania zbiornika buforowego, ciepło dostarczane do grzejników będzie pochodzić z kotła na zgazowanie drewna, kolektorów słonecznych bądź w sytuacji ekstremalnej z kondensacyjnego kotła gazowego czy pompy ciepła. Dodatkowym walorem tego rozwiązania jest regulacja pogodowa nadążająca za temperaturą zewnętrzną, która jednocześnie nie wpływa na właściwą pracę kotła, gdyż kocioł pracując z pełną mocą ładuje ciepło do zbiornika. W momencie, gdy w kotle kończy się paliwo cały czas jeszcze układ wspomaga instalacja solarna. Dopiero, gdy temperatura w zbiorniku buforowym będzie zbyt niska w stosunku do zapotrzebowania C.O., zacznie pracować kondensacyjny kocioł gazowy. WSKAZÓWKA W miejscowościach, w których nie ma gazu, kocioł można zastąpić pompą ciepła powietrzewoda. PRZYGOTOWANIE CWU Woda użytkowa jest podgrzewana w wewnętrzny zbiorniku zabudowanym w buforze. Kiedy pali się w kotle na zgazowanie drewna, wtedy woda użytkowa ogrzewa się przez ściankę zewnętrzną naczynia wewnętrznego zbiornika akumulacji ciepła. W taki sam sposób woda użytkowa jest podgrzewana poprzez układ solarny, lecz ciepło przekazywane z kolektora za pomocą glikolu do wody brudnej odbywa się przez dolną wężownicę zabudowaną w zbiorniku akumulacji ciepła. Kiedy temperatura ciepłej wody o użytkowej spadnie poniżej 0 C, włączy się kondensacyjny kocioł gazowy bądź pompa ciepła w celu dogrzania ciepłej wody od środka, gdyż wężownica górna znajduje się wewnątrz zbiornika czystej wody. EKO-VIMAR ORLAŃSKI Sp. z o.o. ul. Nyska 1b -35 Otmuchów, woj. opolskie, Polska T , F , E biuro@orlanski.pl * WSZELKIE INFORMACJE ZAWARTE W MATERIAŁACH REKLAMOWYCH MAJĄ CHARAKTER CZYSTO DYDAKTYCZNY I NIE MOGĄ STANOWIĆ MATERIAŁU DOWODOWEGO. ** WYDRUKOWANO R.
