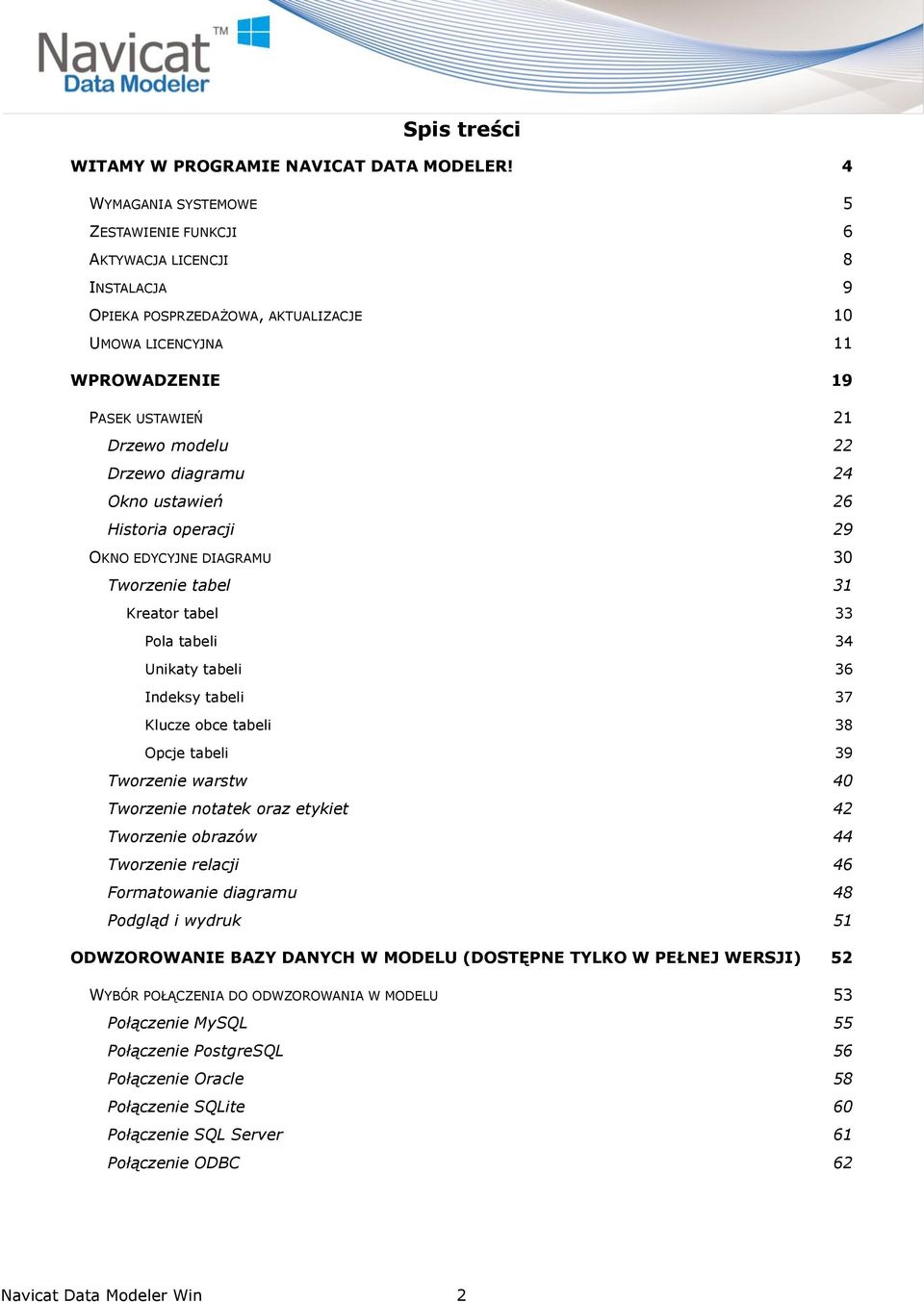

2 Navicat Data Modeler Win 2 Spis treści WITAMY W PROGRAMIE NAVICAT DATA MODELER! 4 WYMAGANIA SYSTEMOWE 5 ZESTAWIENIE FUNKCJI 6 AKTYWACJA LICENCJI 8 INSTALACJA 9 OPIEKA POSPRZEDAŻOWA, AKTUALIZACJE 10 UMOWA LICENCYJNA 11 WPROWADZENIE 19 PASEK USTAWIEŃ 21 Drzewo modelu 22 Drzewo diagramu 24 Okno ustawień 26 Historia operacji 29 OKNO EDYCYJNE DIAGRAMU 30 Tworzenie tabel 31 Kreator tabel 33 Pola tabeli 34 Unikaty tabeli 36 Indeksy tabeli 37 Klucze obce tabeli 38 Opcje tabeli 39 Tworzenie warstw 40 Tworzenie notatek oraz etykiet 42 Tworzenie obrazów 44 Tworzenie relacji 46 Formatowanie diagramu 48 Podgląd i wydruk 51 ODWZOROWANIE BAZY DANYCH W MODELU (DOSTĘPNE TYLKO W PEŁNEJ WERSJI) 52 WYBÓR POŁĄCZENIA DO ODWZOROWANIA W MODELU 53 Połączenie MySQL 55 Połączenie PostgreSQL 56 Połączenie Oracle 58 Połączenie SQLite 60 Połączenie SQL Server 61 Połączenie ODBC 62

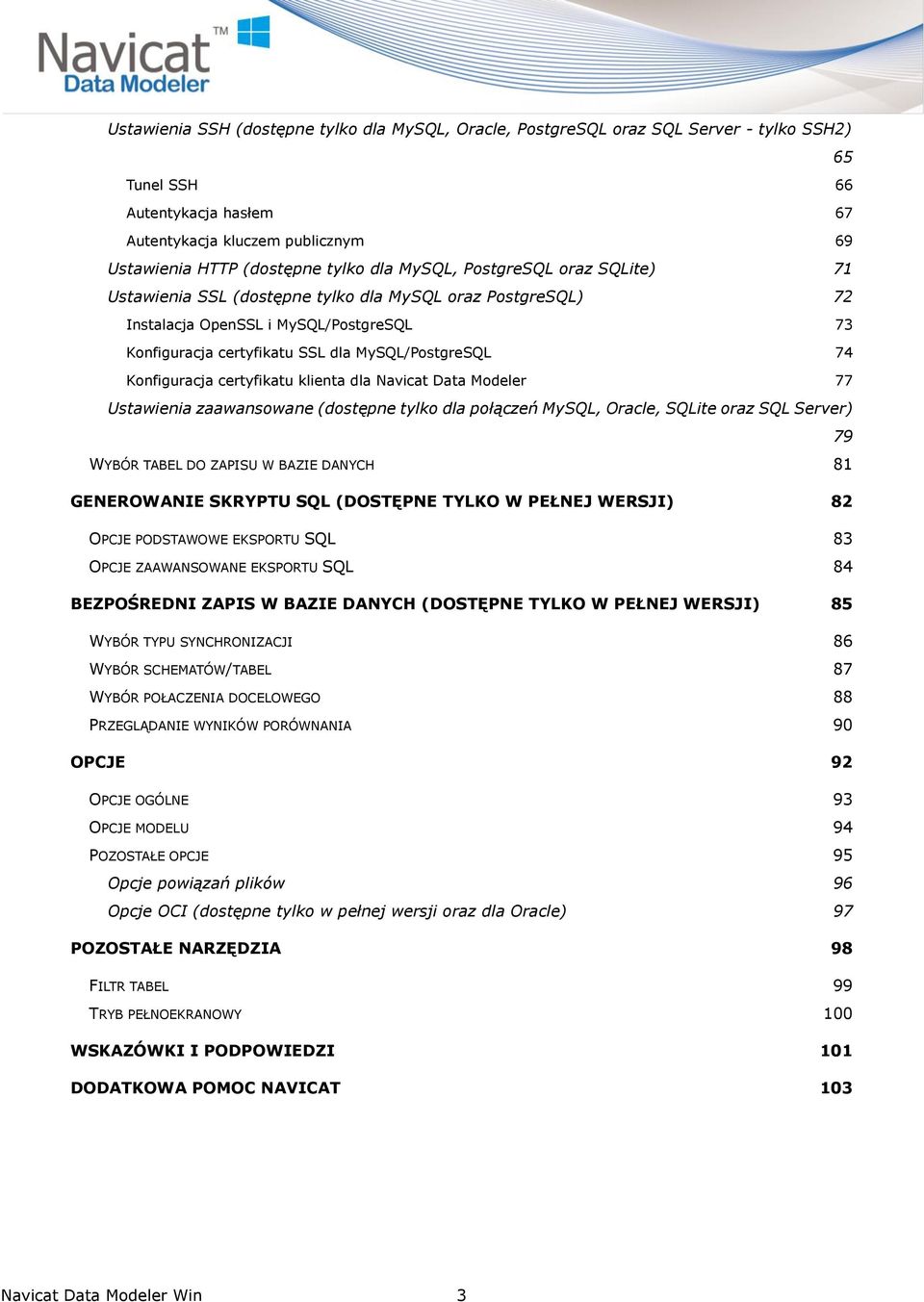

3 Navicat Data Modeler Win 3 Ustawienia SSH (dostępne tylko dla MySQL, Oracle, PostgreSQL oraz SQL Server - tylko SSH2) 65 Tunel SSH 66 Autentykacja hasłem 67 Autentykacja kluczem publicznym 69 Ustawienia HTTP (dostępne tylko dla MySQL, PostgreSQL oraz SQLite) 71 Ustawienia SSL (dostępne tylko dla MySQL oraz PostgreSQL) 72 Instalacja OpenSSL i MySQL/PostgreSQL 73 Konfiguracja certyfikatu SSL dla MySQL/PostgreSQL 74 Konfiguracja certyfikatu klienta dla Navicat Data Modeler 77 Ustawienia zaawansowane (dostępne tylko dla połączeń MySQL, Oracle, SQLite oraz SQL Server) 79 WYBÓ R TABEL DO ZAPISU W BAZIE DANYCH 81 GENEROWANIE SKRYPTU SQL (DOSTĘPNE TYLKO W PEŁNEJ WERSJI) 82 OPCJE PODSTAWOWE EKSPORTU SQL 83 OPCJE ZAAWANSOWANE EKSPORTU SQL 84 BEZPOŚREDNI ZAPIS W BAZIE DANYCH (DOSTĘPNE TYLKO W PEŁNEJ WERSJI) 85 WYBÓ R TYPU SYNCHRONIZACJI 86 WYBÓ R SCHEMATÓ W/TABEL 87 WYBÓR POŁACZENIA DOCELOWEGO 88 PRZEGLĄDANIE WYNIKÓW PORÓ WNANIA 90 OPCJE 92 OPCJE OGÓ LNE 93 OPCJE MODELU 94 POZOSTAŁE OPCJE 95 Opcje powiązań plików 96 Opcje OCI (dostępne tylko w pełnej wersji oraz dla Oracle) 97 POZOSTAŁE NARZĘDZIA 98 FILTR TABEL 99 TRYB PEŁNOEKRANOWY 100 WSKAZÓ WKI I PODPOWIEDZI 101 DODATKOWA POMOC NAVICAT 103

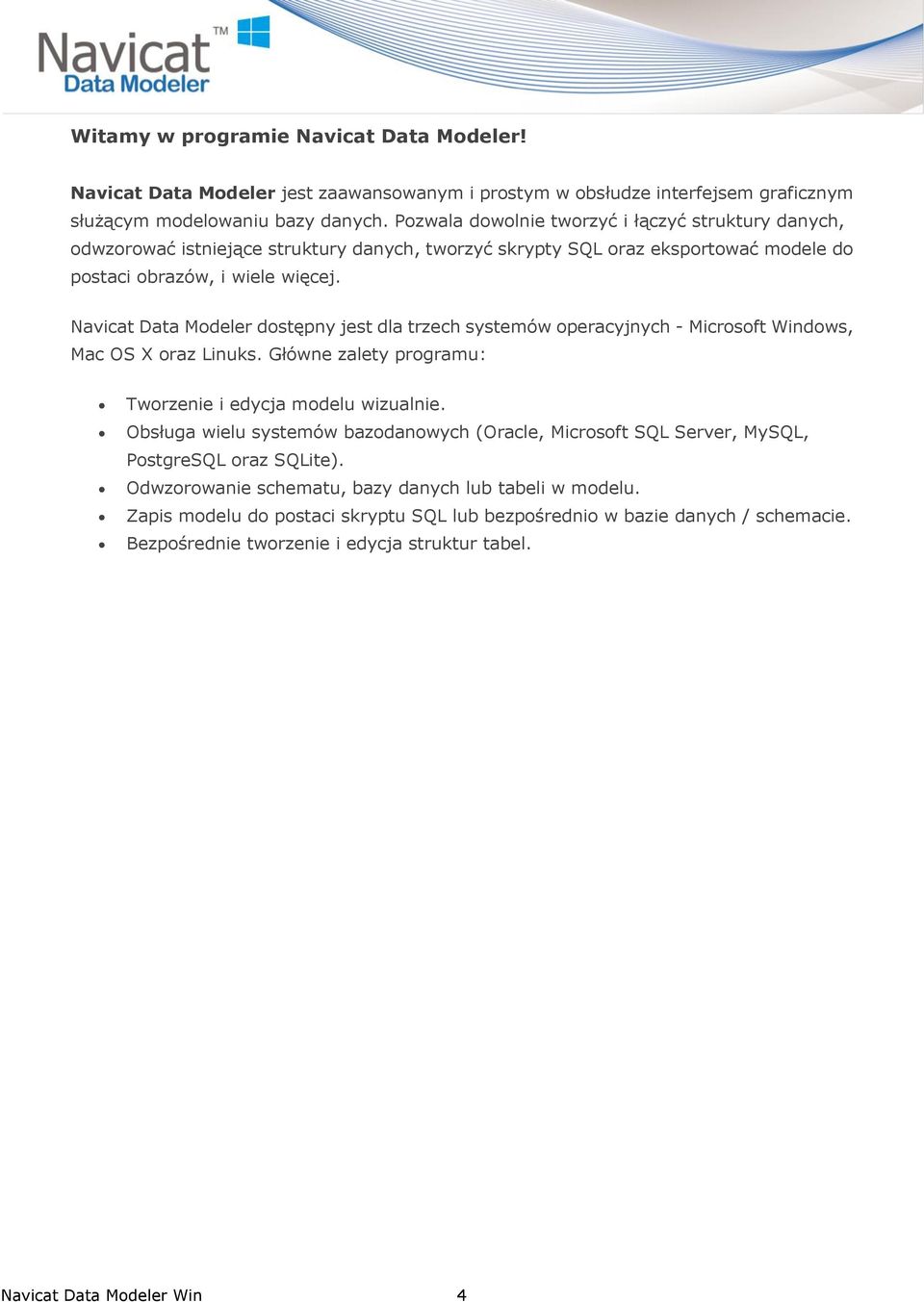

4 Navicat Data Modeler Win 4 Witamy w programie Navicat Data Modeler! Navicat Data Modeler jest zaawansowanym i prostym w obsłudze interfejsem graficznym służącym modelowaniu bazy danych. Pozwala dowolnie tworzyć i łączyć struktury danych, odwzorować istniejące struktury danych, tworzyć skrypty SQL oraz eksportować modele do postaci obrazów, i wiele więcej. Navicat Data Modeler dostępny jest dla trzech systemów operacyjnych - Microsoft Windows, Mac OS X oraz Linuks. Główne zalety programu: Tworzenie i edycja modelu wizualnie. Obsługa wielu systemów bazodanowych (Oracle, Microsoft SQL Server, MySQL, PostgreSQL oraz SQLite). Odwzorowanie schematu, bazy danych lub tabeli w modelu. Zapis modelu do postaci skryptu SQL lub bezpośrednio w bazie danych / schemacie. Bezpośrednie tworzenie i edycja struktur tabel.

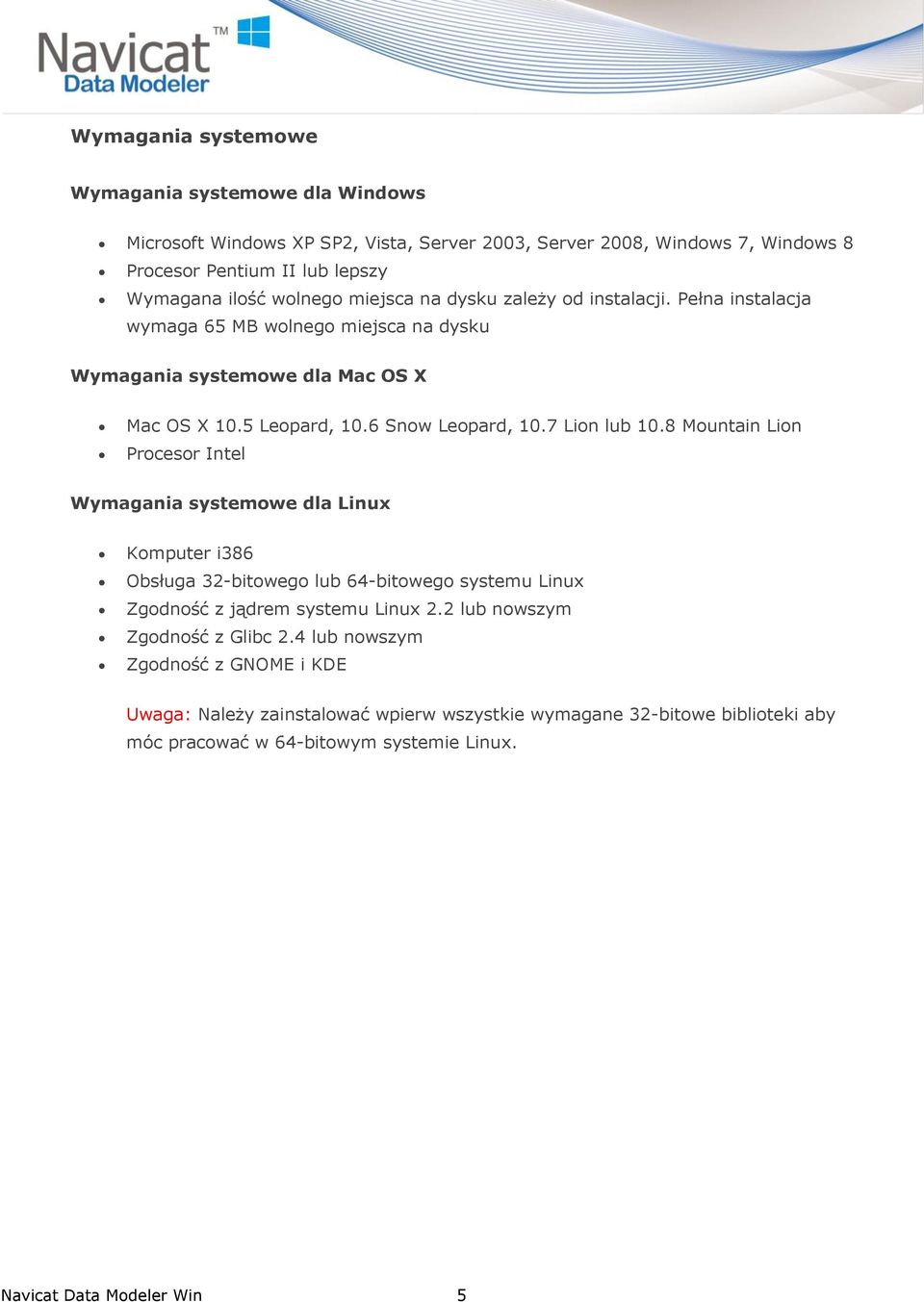

5 Navicat Data Modeler Win 5 Wymagania systemowe Wymagania systemowe dla Windows Microsoft Windows XP SP2, Vista, Server 2003, Server 2008, Windows 7, Windows 8 Procesor Pentium II lub lepszy Wymagana ilość wolnego miejsca na dysku zależy od instalacji. Pełna instalacja wymaga 65 MB wolnego miejsca na dysku Wymagania systemowe dla Mac OS X Mac OS X 10.5 Leopard, 10.6 Snow Leopard, 10.7 Lion lub 10.8 Mountain Lion Procesor Intel Wymagania systemowe dla Linux Komputer i386 Obsługa 32-bitowego lub 64-bitowego systemu Linux Zgodność z jądrem systemu Linux 2.2 lub nowszym Zgodność z Glibc 2.4 lub nowszym Zgodność z GNOME i KDE Uwaga: Należy zainstalować wpierw wszystkie wymagane 32-bitowe biblioteki aby móc pracować w 64-bitowym systemie Linux.

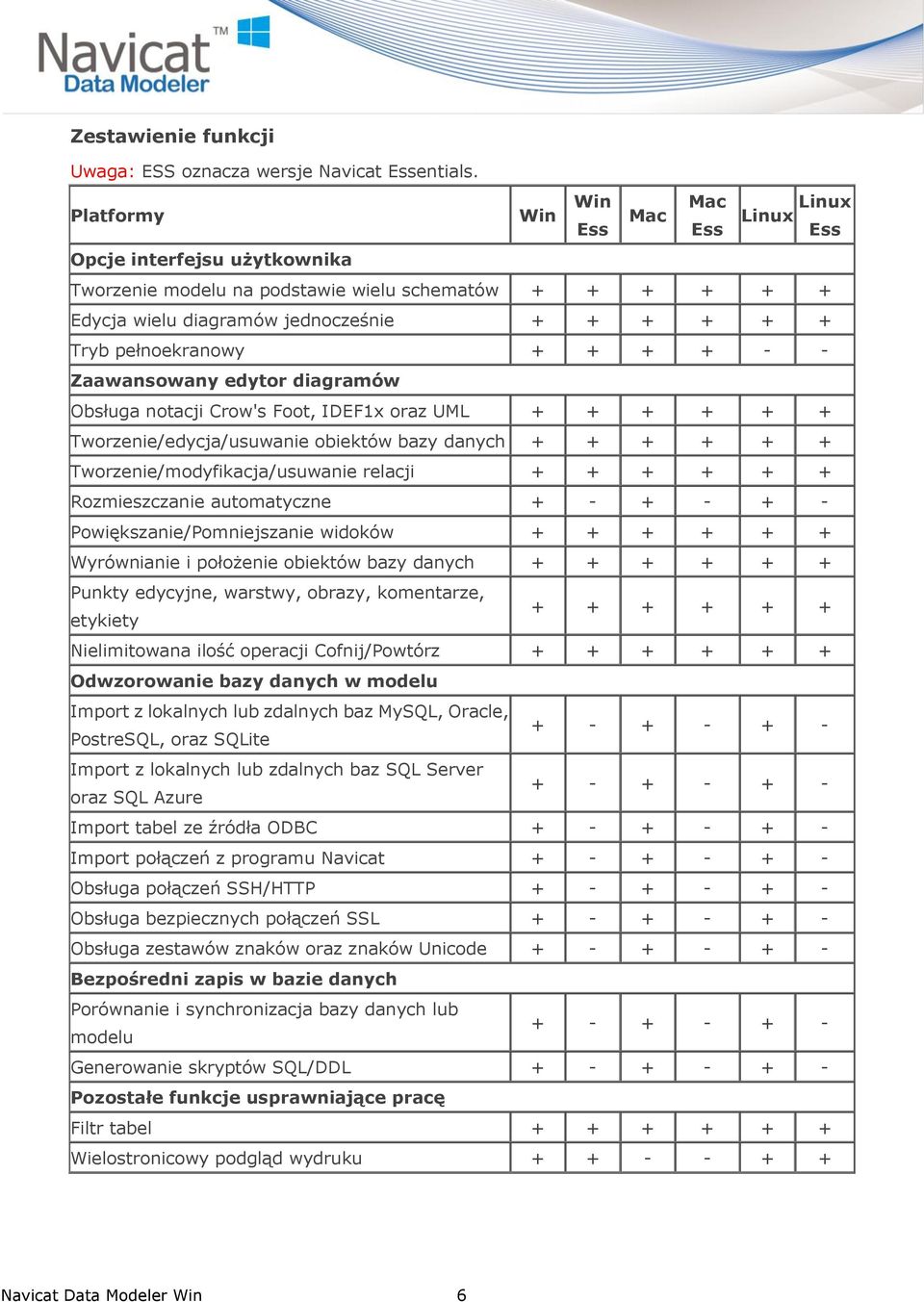

6 Navicat Data Modeler Win 6 Zestawienie funkcji Uwaga: ESS oznacza wersje Navicat Essentials. Platformy Opcje interfejsu użytkownika Win Win Ess Mac Mac Ess Linux Linux Ess Tworzenie modelu na podstawie wielu schematów Edycja wielu diagramów jednocześnie Tryb pełnoekranowy Zaawansowany edytor diagramó w Obsługa notacji Crow's Foot, IDEF1x oraz UML Tworzenie/edycja/usuwanie obiektów bazy danych Tworzenie/modyfikacja/usuwanie relacji Rozmieszczanie automatyczne Powiększanie/Pomniejszanie widoków Wyrównianie i położenie obiektów bazy danych Punkty edycyjne, warstwy, obrazy, komentarze, etykiety Nielimitowana ilość operacji Cofnij/Powtórz Odwzorowanie bazy danych w modelu Import z lokalnych lub zdalnych baz MySQL, Oracle, PostreSQL, oraz SQLite Import z lokalnych lub zdalnych baz SQL Server oraz SQL Azure Import tabel ze źródła ODBC Import połączeń z programu Navicat Obsługa połączeń SSH/HTTP Obsługa bezpiecznych połączeń SSL Obsługa zestawów znaków oraz znaków Unicode Bezpośredni zapis w bazie danych Porównanie i synchronizacja bazy danych lub modelu Generowanie skryptów SQL/DDL Pozostałe funkcje usprawniające pracę Filtr tabel Wielostronicowy podgląd wydruku

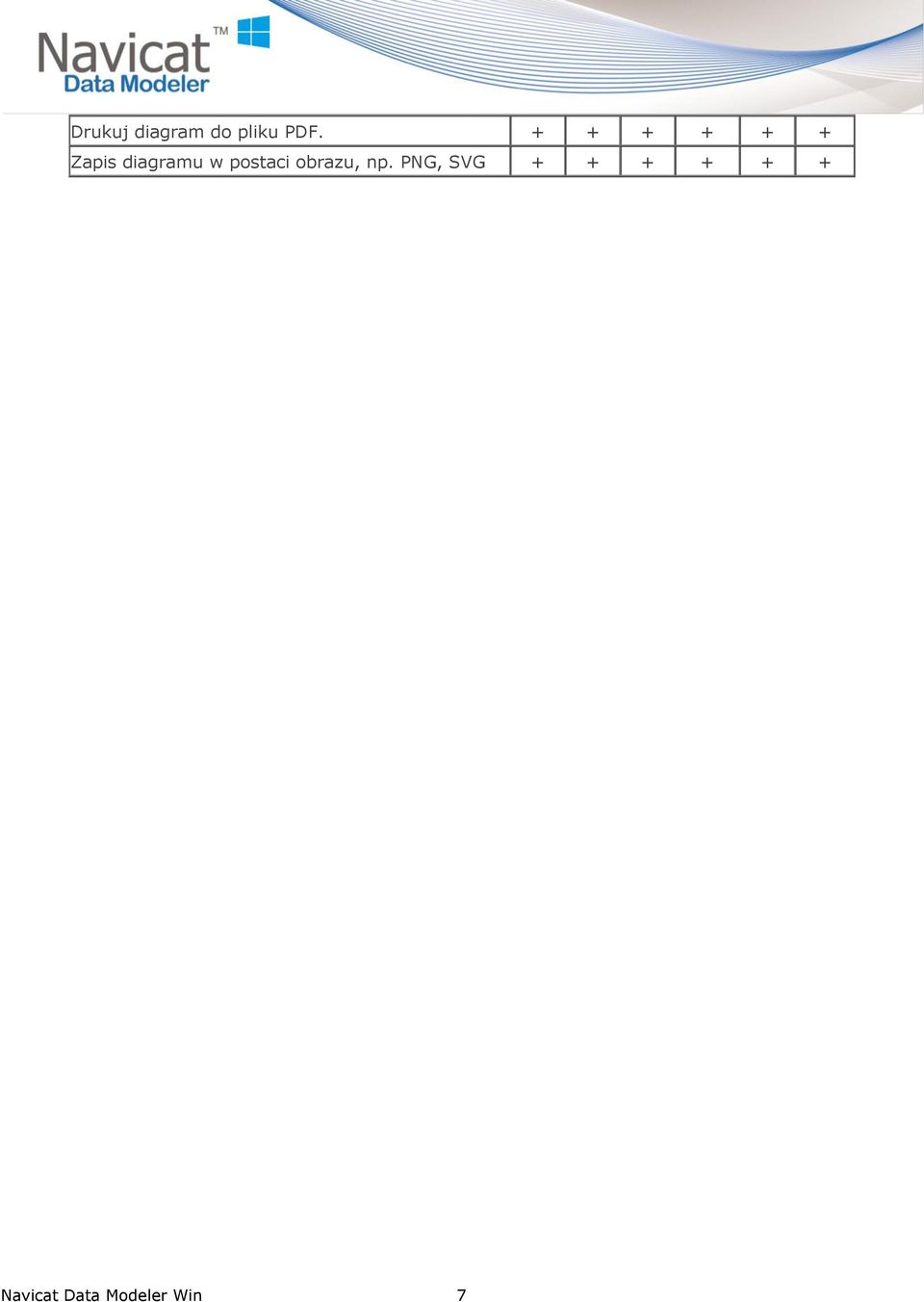

7 Navicat Data Modeler Win 7 Drukuj diagram do pliku PDF Zapis diagramu w postaci obrazu, np. PNG, SVG

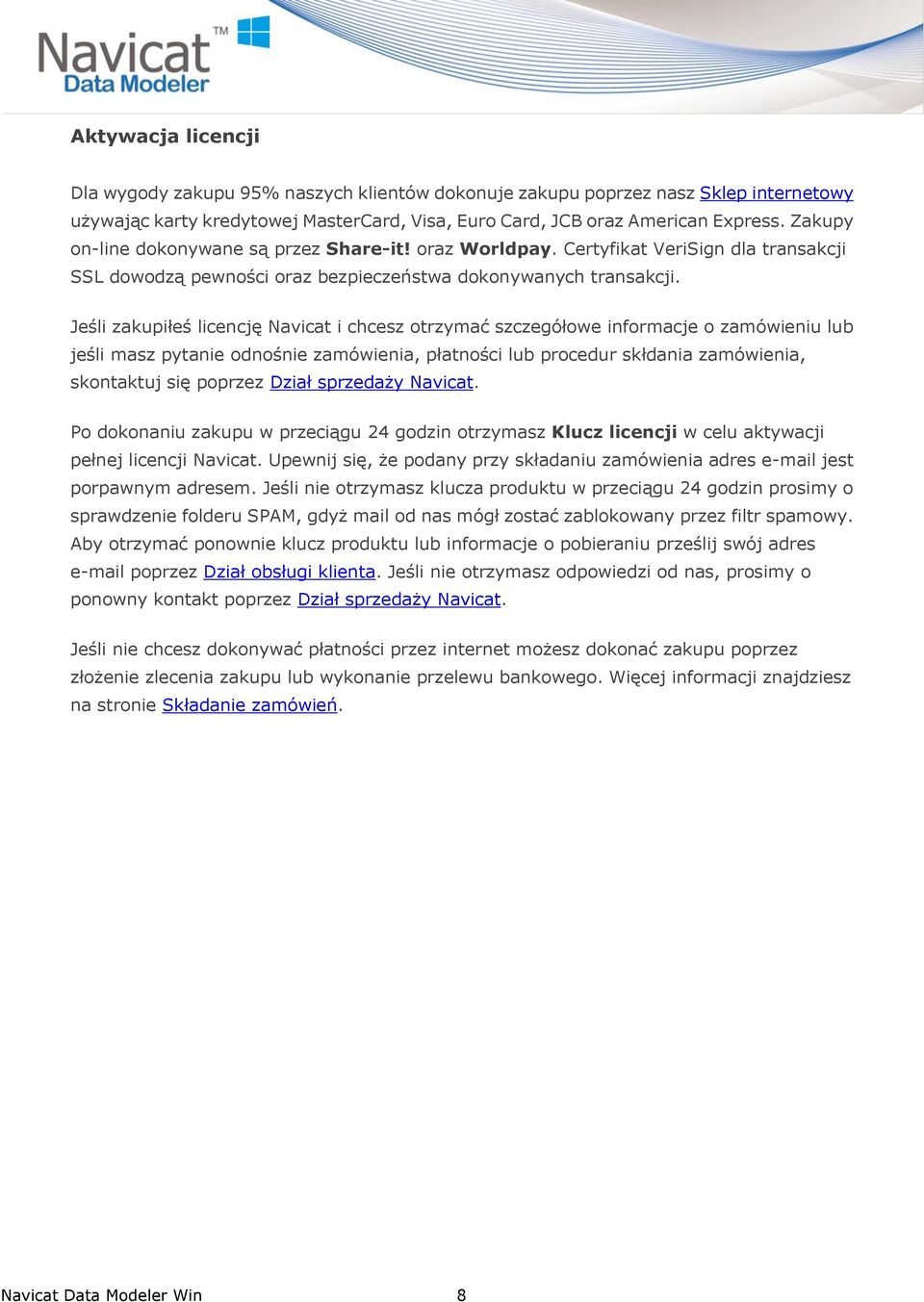

8 Navicat Data Modeler Win 8 Aktywacja licencji Dla wygody zakupu 95% naszych klientów dokonuje zakupu poprzez nasz Sklep internetowy używając karty kredytowej MasterCard, Visa, Euro Card, JCB oraz American Express. Zakupy on-line dokonywane są przez Share-it! oraz Worldpay. Certyfikat VeriSign dla transakcji SSL dowodzą pewności oraz bezpieczeństwa dokonywanych transakcji. Jeśli zakupiłeś licencję Navicat i chcesz otrzymać szczegółowe informacje o zamówieniu lub jeśli masz pytanie odnośnie zamówienia, płatności lub procedur skłdania zamówienia, skontaktuj się poprzez Dział sprzedaży Navicat. Po dokonaniu zakupu w przeciągu 24 godzin otrzymasz Klucz licencji w celu aktywacji pełnej licencji Navicat. Upewnij się, że podany przy składaniu zamówienia adres jest porpawnym adresem. Jeśli nie otrzymasz klucza produktu w przeciągu 24 godzin prosimy o sprawdzenie folderu SPAM, gdyż mail od nas mógł zostać zablokowany przez filtr spamowy. Aby otrzymać ponownie klucz produktu lub informacje o pobieraniu prześlij swój adres poprzez Dział obsługi klienta. Jeśli nie otrzymasz odpowiedzi od nas, prosimy o ponowny kontakt poprzez Dział sprzedaży Navicat. Jeśli nie chcesz dokonywać płatności przez internet możesz dokonać zakupu poprzez złożenie zlecenia zakupu lub wykonanie przelewu bankowego. Więcej informacji znajdziesz na stronie Składanie zamówień.

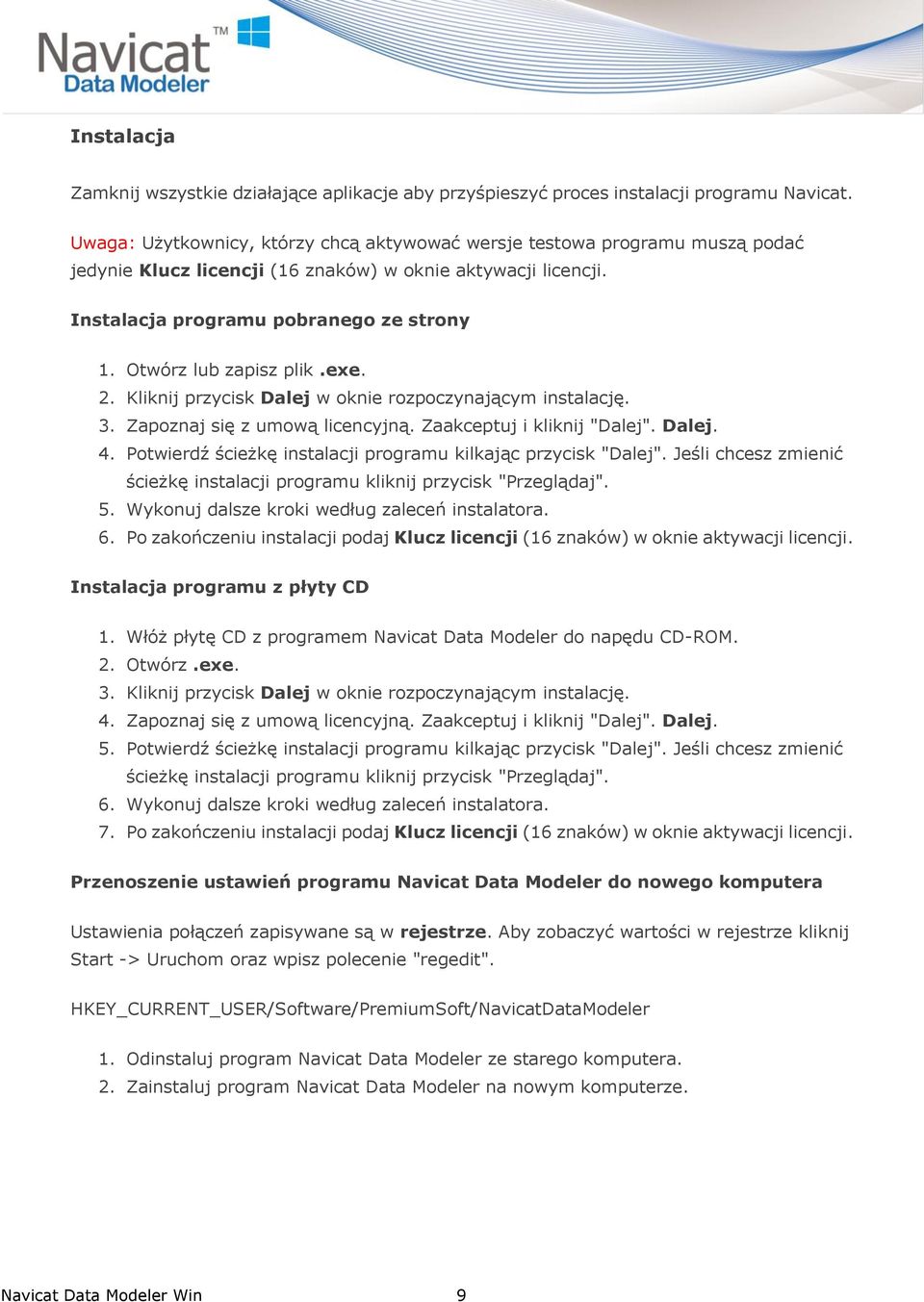

9 Navicat Data Modeler Win 9 Instalacja Zamknij wszystkie działające aplikacje aby przyśpieszyć proces instalacji programu Navicat. Uwaga: Użytkownicy, którzy chcą aktywować wersje testowa programu muszą podać jedynie Klucz licencji (16 znaków) w oknie aktywacji licencji. Instalacja programu pobranego ze strony 1. Otwórz lub zapisz plik.exe. 2. Kliknij przycisk Dalej w oknie rozpoczynającym instalację. 3. Zapoznaj się z umową licencyjną. Zaakceptuj i kliknij "Dalej". Dalej. 4. Potwierdź ścieżkę instalacji programu kilkając przycisk "Dalej". Jeśli chcesz zmienić ścieżkę instalacji programu kliknij przycisk "Przeglądaj". 5. Wykonuj dalsze kroki według zaleceń instalatora. 6. Po zakończeniu instalacji podaj Klucz licencji (16 znaków) w oknie aktywacji licencji. Instalacja programu z płyty CD 1. Włóż płytę CD z programem Navicat Data Modeler do napędu CD-ROM. 2. Otwórz.exe. 3. Kliknij przycisk Dalej w oknie rozpoczynającym instalację. 4. Zapoznaj się z umową licencyjną. Zaakceptuj i kliknij "Dalej". Dalej. 5. Potwierdź ścieżkę instalacji programu kilkając przycisk "Dalej". Jeśli chcesz zmienić ścieżkę instalacji programu kliknij przycisk "Przeglądaj". 6. Wykonuj dalsze kroki według zaleceń instalatora. 7. Po zakończeniu instalacji podaj Klucz licencji (16 znaków) w oknie aktywacji licencji. Przenoszenie ustawień programu Navicat Data Modeler do nowego komputera Ustawienia połączeń zapisywane są w rejestrze. Aby zobaczyć wartości w rejestrze kliknij Start -> Uruchom oraz wpisz polecenie "regedit". HKEY_CURRENT_USER/Software/PremiumSoft/NavicatDataModeler 1. Odinstaluj program Navicat Data Modeler ze starego komputera. 2. Zainstaluj program Navicat Data Modeler na nowym komputerze.

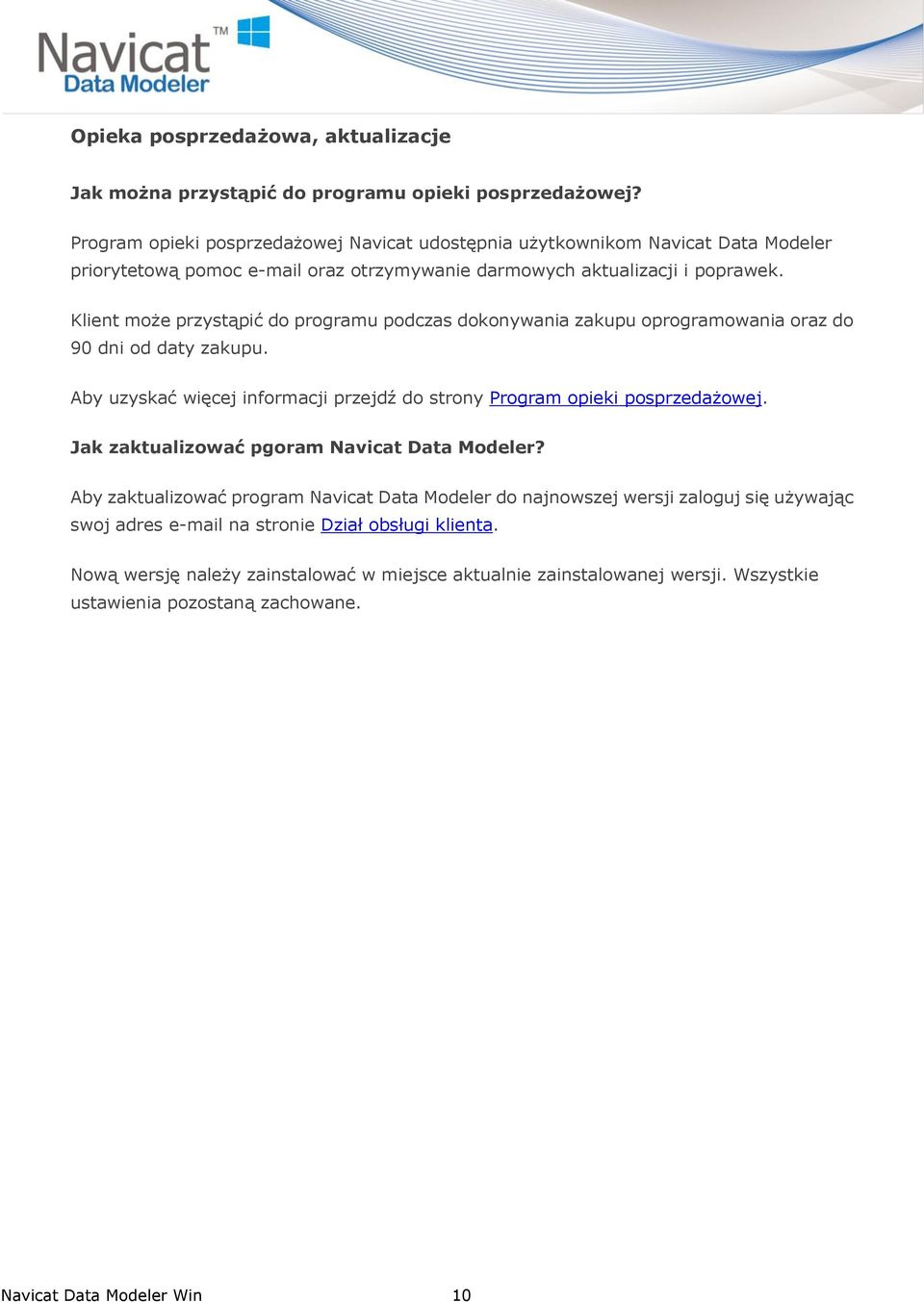

10 Navicat Data Modeler Win 10 Opieka posprzedażowa, aktualizacje Jak można przystąpić do programu opieki posprzedażowej? Program opieki posprzedażowej Navicat udostępnia użytkownikom Navicat Data Modeler priorytetową pomoc oraz otrzymywanie darmowych aktualizacji i poprawek. Klient może przystąpić do programu podczas dokonywania zakupu oprogramowania oraz do 90 dni od daty zakupu. Aby uzyskać więcej informacji przejdź do strony Program opieki posprzedażowej. Jak zaktualizować pgoram Navicat Data Modeler? Aby zaktualizować program Navicat Data Modeler do najnowszej wersji zaloguj się używając swoj adres na stronie Dział obsługi klienta. Nową wersję należy zainstalować w miejsce aktualnie zainstalowanej wersji. Wszystkie ustawienia pozostaną zachowane.

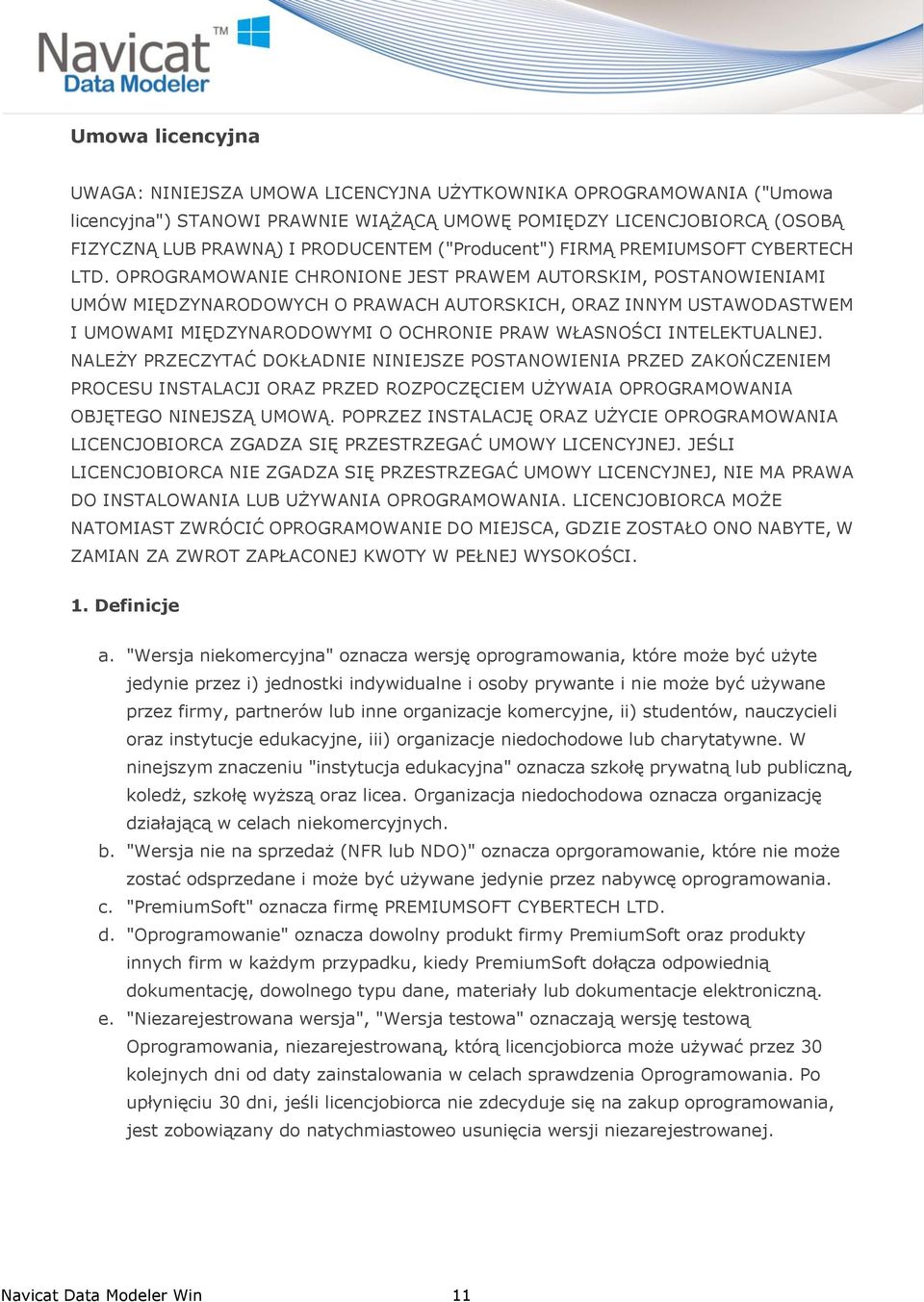

11 Navicat Data Modeler Win 11 Umowa licencyjna UWAGA: NINIEJSZA UMOWA LICENCYJNA UŻYTKOWNIKA OPROGRAMOWANIA ("Umowa licencyjna") STANOWI PRAWNIE WIĄŻĄCĄ UMOWĘ POMIĘDZY LICENCJOBIORCĄ (OSOBĄ FIZYCZNĄ LUB PRAWNĄ) I PRODUCENTEM ("Producent") FIRMĄ PREMIUMSOFT CYBERTECH LTD. OPROGRAMOWANIE CHRONIONE JEST PRAWEM AUTORSKIM, POSTANOWIENIAMI UMÓW MIĘDZYNARODOWYCH O PRAWACH AUTORSKICH, ORAZ INNYM USTAWODASTWEM I UMOWAMI MIĘDZYNARODOWYMI O OCHRONIE PRAW WŁASNOŚCI INTELEKTUALNEJ. NALEŻY PRZECZYTAĆ DOKŁADNIE NINIEJSZE POSTANOWIENIA PRZED ZAKOŃCZENIEM PROCESU INSTALACJI ORAZ PRZED ROZPOCZĘCIEM UŻYWAIA OPROGRAMOWANIA OBJĘTEGO NINEJSZĄ UMOWĄ. POPRZEZ INSTALACJĘ ORAZ UŻYCIE OPROGRAMOWANIA LICENCJOBIORCA ZGADZA SIĘ PRZESTRZEGAĆ UMOWY LICENCYJNEJ. JEŚLI LICENCJOBIORCA NIE ZGADZA SIĘ PRZESTRZEGAĆ UMOWY LICENCYJNEJ, NIE MA PRAWA DO INSTALOWANIA LUB UŻYWANIA OPROGRAMOWANIA. LICENCJOBIORCA MOŻE NATOMIAST ZWRÓCIĆ OPROGRAMOWANIE DO MIEJSCA, GDZIE ZOSTAŁO ONO NABYTE, W ZAMIAN ZA ZWROT ZAPŁACONEJ KWOTY W PEŁNEJ WYSOKOŚCI. 1. Definicje a. "Wersja niekomercyjna" oznacza wersję oprogramowania, które może być użyte jedynie przez i) jednostki indywidualne i osoby prywante i nie może być używane przez firmy, partnerów lub inne organizacje komercyjne, ii) studentów, nauczycieli oraz instytucje edukacyjne, iii) organizacje niedochodowe lub charytatywne. W ninejszym znaczeniu "instytucja edukacyjna" oznacza szkołę prywatną lub publiczną, koledż, szkołę wyższą oraz licea. Organizacja niedochodowa oznacza organizację działającą w celach niekomercyjnych. b. "Wersja nie na sprzedaż (NFR lub NDO)" oznacza oprgoramowanie, które nie może zostać odsprzedane i może być używane jedynie przez nabywcę oprogramowania. c. "PremiumSoft" oznacza firmę PREMIUMSOFT CYBERTECH LTD. d. "Oprogramowanie" oznacza dowolny produkt firmy PremiumSoft oraz produkty innych firm w każdym przypadku, kiedy PremiumSoft dołącza odpowiednią dokumentację, dowolnego typu dane, materiały lub dokumentacje elektroniczną. e. "Niezarejestrowana wersja", "Wersja testowa" oznaczają wersję testową Oprogramowania, niezarejestrowaną, którą licencjobiorca może używać przez 30 kolejnych dni od daty zainstalowania w celach sprawdzenia Oprogramowania. Po upłynięciu 30 dni, jeśli licencjobiorca nie zdecyduje się na zakup oprogramowania, jest zobowiązany do natychmiastoweo usunięcia wersji niezarejestrowanej.

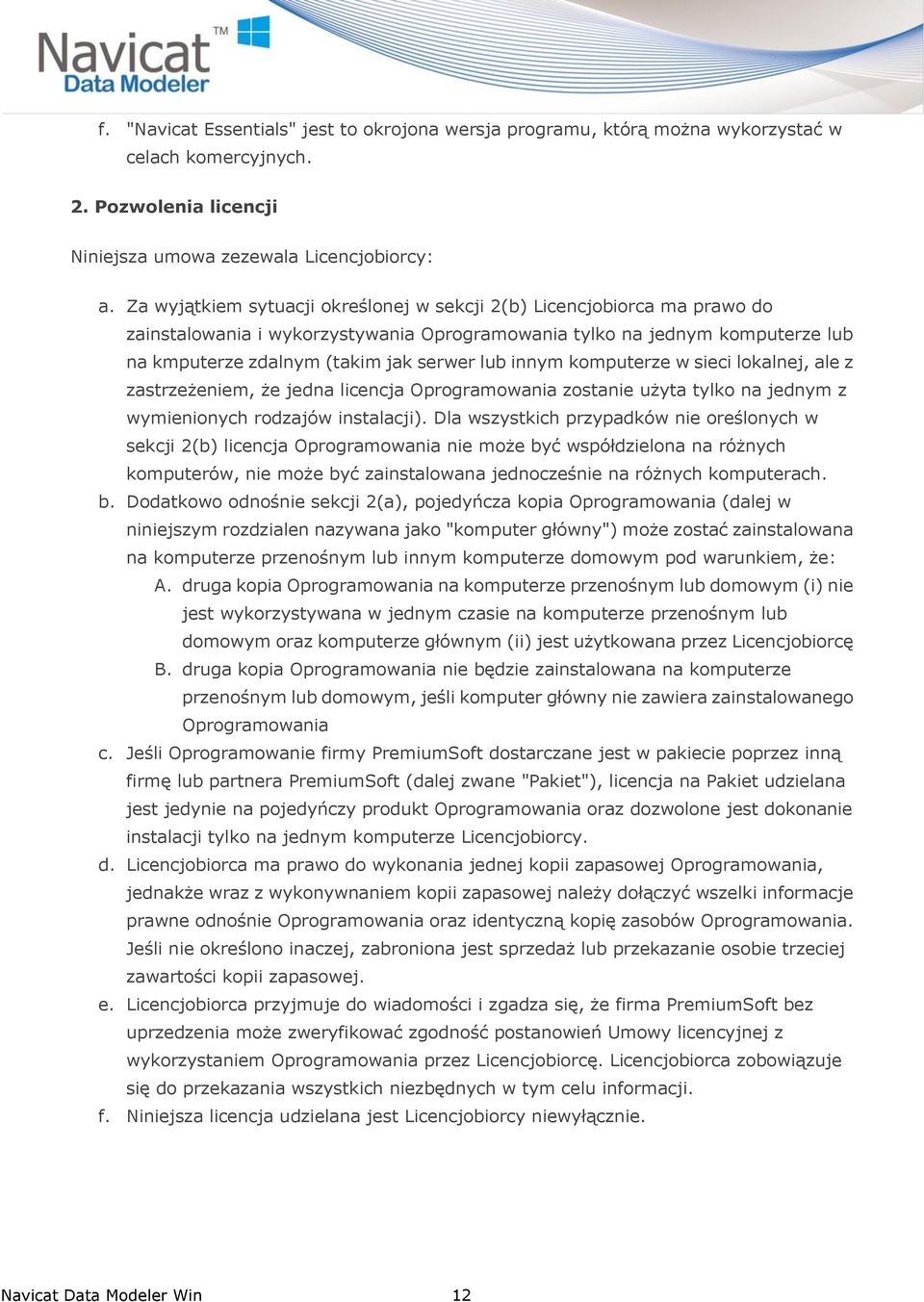

12 Navicat Data Modeler Win 12 f. "Navicat Essentials" jest to okrojona wersja programu, którą można wykorzystać w celach komercyjnych. 2. Pozwolenia licencji Niniejsza umowa zezewala Licencjobiorcy: a. Za wyjątkiem sytuacji określonej w sekcji 2(b) Licencjobiorca ma prawo do zainstalowania i wykorzystywania Oprogramowania tylko na jednym komputerze lub na kmputerze zdalnym (takim jak serwer lub innym komputerze w sieci lokalnej, ale z zastrzeżeniem, że jedna licencja Oprogramowania zostanie użyta tylko na jednym z wymienionych rodzajów instalacji). Dla wszystkich przypadków nie oreślonych w sekcji 2(b) licencja Oprogramowania nie może być współdzielona na różnych komputerów, nie może być zainstalowana jednocześnie na różnych komputerach. b. Dodatkowo odnośnie sekcji 2(a), pojedyńcza kopia Oprogramowania (dalej w niniejszym rozdzialen nazywana jako "komputer główny") może zostać zainstalowana na komputerze przenośnym lub innym komputerze domowym pod warunkiem, że: A. druga kopia Oprogramowania na komputerze przenośnym lub domowym (i) nie jest wykorzystywana w jednym czasie na komputerze przenośnym lub domowym oraz komputerze głównym (ii) jest użytkowana przez Licencjobiorcę B. druga kopia Oprogramowania nie będzie zainstalowana na komputerze przenośnym lub domowym, jeśli komputer główny nie zawiera zainstalowanego Oprogramowania c. Jeśli Oprogramowanie firmy PremiumSoft dostarczane jest w pakiecie poprzez inną firmę lub partnera PremiumSoft (dalej zwane "Pakiet"), licencja na Pakiet udzielana jest jedynie na pojedyńczy produkt Oprogramowania oraz dozwolone jest dokonanie instalacji tylko na jednym komputerze Licencjobiorcy. d. Licencjobiorca ma prawo do wykonania jednej kopii zapasowej Oprogramowania, jednakże wraz z wykonywnaniem kopii zapasowej należy dołączyć wszelki informacje prawne odnośnie Oprogramowania oraz identyczną kopię zasobów Oprogramowania. Jeśli nie określono inaczej, zabroniona jest sprzedaż lub przekazanie osobie trzeciej zawartości kopii zapasowej. e. Licencjobiorca przyjmuje do wiadomości i zgadza się, że firma PremiumSoft bez uprzedzenia może zweryfikować zgodność postanowień Umowy licencyjnej z wykorzystaniem Oprogramowania przez Licencjobiorcę. Licencjobiorca zobowiązuje się do przekazania wszystkich niezbędnych w tym celu informacji. f. Niniejsza licencja udzielana jest Licencjobiorcy niewyłącznie.

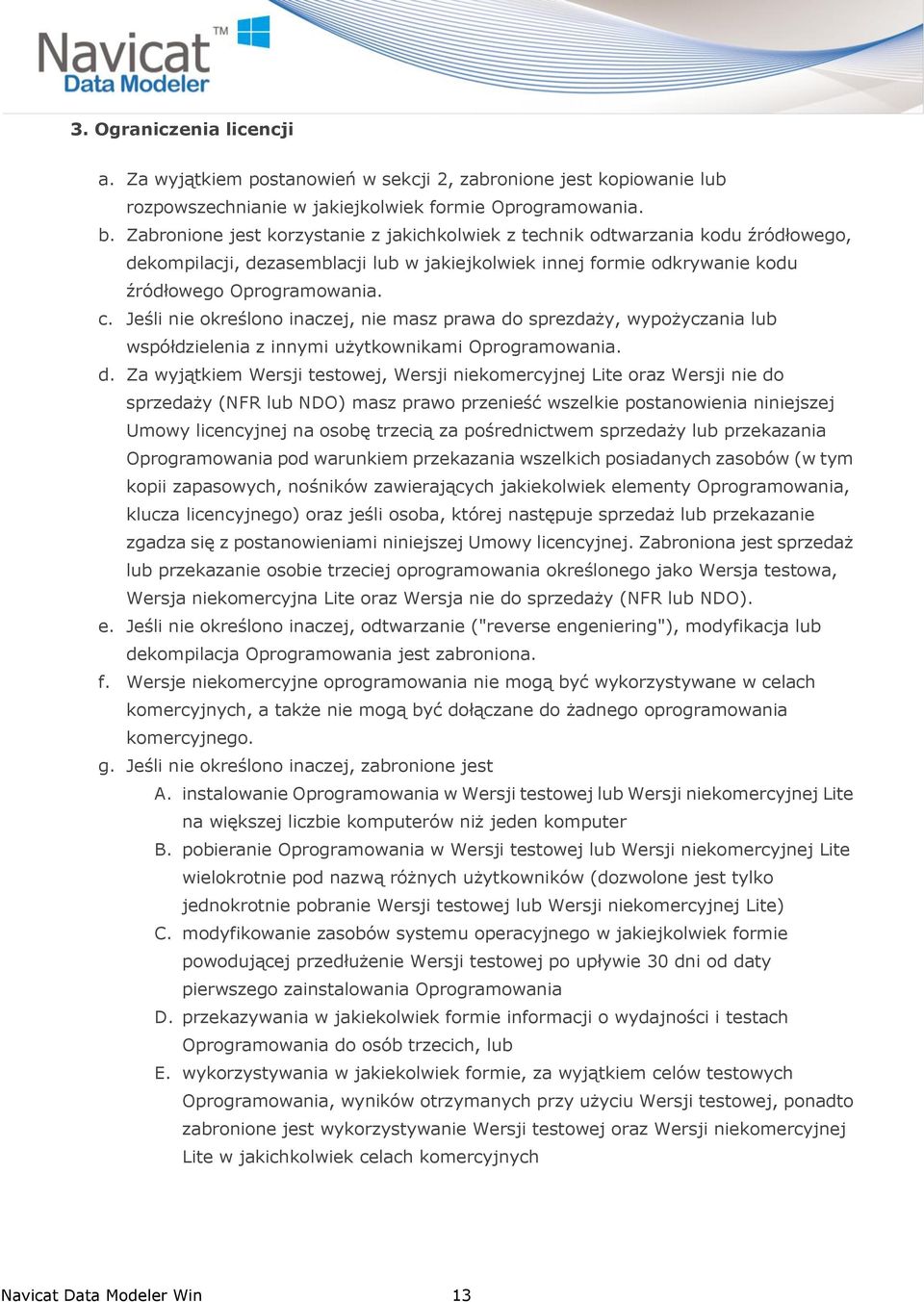

13 Navicat Data Modeler Win Ograniczenia licencji a. Za wyjątkiem postanowień w sekcji 2, zabronione jest kopiowanie lub rozpowszechnianie w jakiejkolwiek formie Oprogramowania. b. Zabronione jest korzystanie z jakichkolwiek z technik odtwarzania kodu źródłowego, dekompilacji, dezasemblacji lub w jakiejkolwiek innej formie odkrywanie kodu źródłowego Oprogramowania. c. Jeśli nie określono inaczej, nie masz prawa do sprezdaży, wypożyczania lub współdzielenia z innymi użytkownikami Oprogramowania. d. Za wyjątkiem Wersji testowej, Wersji niekomercyjnej Lite oraz Wersji nie do sprzedaży (NFR lub NDO) masz prawo przenieść wszelkie postanowienia niniejszej Umowy licencyjnej na osobę trzecią za pośrednictwem sprzedaży lub przekazania Oprogramowania pod warunkiem przekazania wszelkich posiadanych zasobów (w tym kopii zapasowych, nośników zawierających jakiekolwiek elementy Oprogramowania, klucza licencyjnego) oraz jeśli osoba, której następuje sprzedaż lub przekazanie zgadza się z postanowieniami niniejszej Umowy licencyjnej. Zabroniona jest sprzedaż lub przekazanie osobie trzeciej oprogramowania określonego jako Wersja testowa, Wersja niekomercyjna Lite oraz Wersja nie do sprzedaży (NFR lub NDO). e. Jeśli nie określono inaczej, odtwarzanie ("reverse engeniering"), modyfikacja lub dekompilacja Oprogramowania jest zabroniona. f. Wersje niekomercyjne oprogramowania nie mogą być wykorzystywane w celach komercyjnych, a także nie mogą być dołączane do żadnego oprogramowania komercyjnego. g. Jeśli nie określono inaczej, zabronione jest A. instalowanie Oprogramowania w Wersji testowej lub Wersji niekomercyjnej Lite na większej liczbie komputerów niż jeden komputer B. pobieranie Oprogramowania w Wersji testowej lub Wersji niekomercyjnej Lite wielokrotnie pod nazwą różnych użytkowników (dozwolone jest tylko jednokrotnie pobranie Wersji testowej lub Wersji niekomercyjnej Lite) C. modyfikowanie zasobów systemu operacyjnego w jakiejkolwiek formie powodującej przedłużenie Wersji testowej po upływie 30 dni od daty pierwszego zainstalowania Oprogramowania D. przekazywania w jakiekolwiek formie informacji o wydajności i testach Oprogramowania do osób trzecich, lub E. wykorzystywania w jakiekolwiek formie, za wyjątkiem celów testowych Oprogramowania, wyników otrzymanych przy użyciu Wersji testowej, ponadto zabronione jest wykorzystywanie Wersji testowej oraz Wersji niekomercyjnej Lite w jakichkolwiek celach komercyjnych

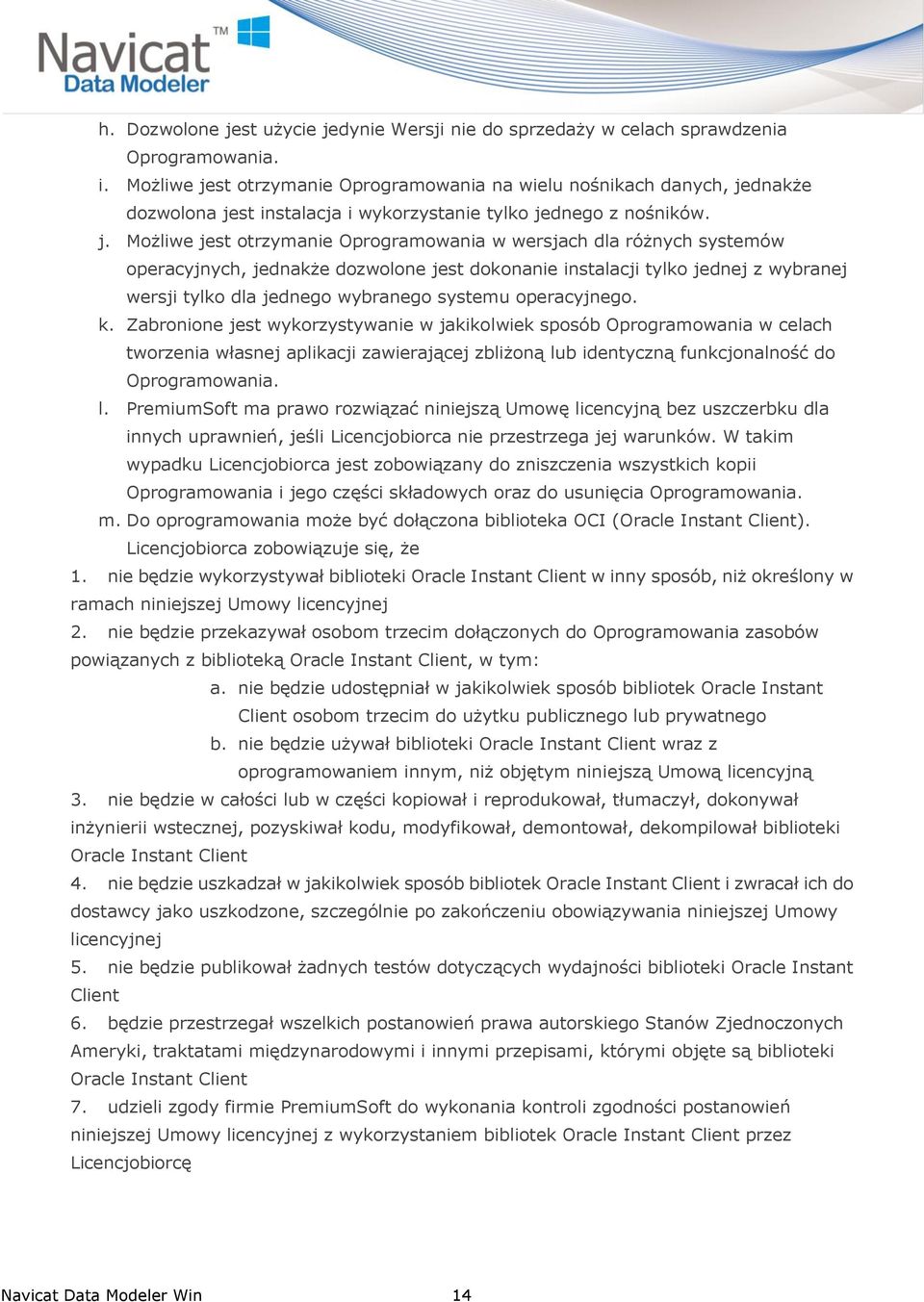

14 Navicat Data Modeler Win 14 h. Dozwolone jest użycie jedynie Wersji nie do sprzedaży w celach sprawdzenia Oprogramowania. i. Możliwe jest otrzymanie Oprogramowania na wielu nośnikach danych, jednakże dozwolona jest instalacja i wykorzystanie tylko jednego z nośników. j. Możliwe jest otrzymanie Oprogramowania w wersjach dla różnych systemów operacyjnych, jednakże dozwolone jest dokonanie instalacji tylko jednej z wybranej wersji tylko dla jednego wybranego systemu operacyjnego. k. Zabronione jest wykorzystywanie w jakikolwiek sposób Oprogramowania w celach tworzenia własnej aplikacji zawierającej zbliżoną lub identyczną funkcjonalność do Oprogramowania. l. PremiumSoft ma prawo rozwiązać niniejszą Umowę licencyjną bez uszczerbku dla innych uprawnień, jeśli Licencjobiorca nie przestrzega jej warunków. W takim wypadku Licencjobiorca jest zobowiązany do zniszczenia wszystkich kopii Oprogramowania i jego części składowych oraz do usunięcia Oprogramowania. m. Do oprogramowania może być dołączona biblioteka OCI (Oracle Instant Client). Licencjobiorca zobowiązuje się, że 1. nie będzie wykorzystywał biblioteki Oracle Instant Client w inny sposób, niż określony w ramach niniejszej Umowy licencyjnej 2. nie będzie przekazywał osobom trzecim dołączonych do Oprogramowania zasobów powiązanych z biblioteką Oracle Instant Client, w tym: a. nie będzie udostępniał w jakikolwiek sposób bibliotek Oracle Instant Client osobom trzecim do użytku publicznego lub prywatnego b. nie będzie używał biblioteki Oracle Instant Client wraz z oprogramowaniem innym, niż objętym niniejszą Umową licencyjną 3. nie będzie w całości lub w części kopiował i reprodukował, tłumaczył, dokonywał inżynierii wstecznej, pozyskiwał kodu, modyfikował, demontował, dekompilował biblioteki Oracle Instant Client 4. nie będzie uszkadzał w jakikolwiek sposób bibliotek Oracle Instant Client i zwracał ich do dostawcy jako uszkodzone, szczególnie po zakończeniu obowiązywania niniejszej Umowy licencyjnej 5. nie będzie publikował żadnych testów dotyczących wydajności biblioteki Oracle Instant Client 6. będzie przestrzegał wszelkich postanowień prawa autorskiego Stanów Zjednoczonych Ameryki, traktatami międzynarodowymi i innymi przepisami, którymi objęte są biblioteki Oracle Instant Client 7. udzieli zgody firmie PremiumSoft do wykonania kontroli zgodności postanowień niniejszej Umowy licencyjnej z wykorzystaniem bibliotek Oracle Instant Client przez Licencjobiorcę

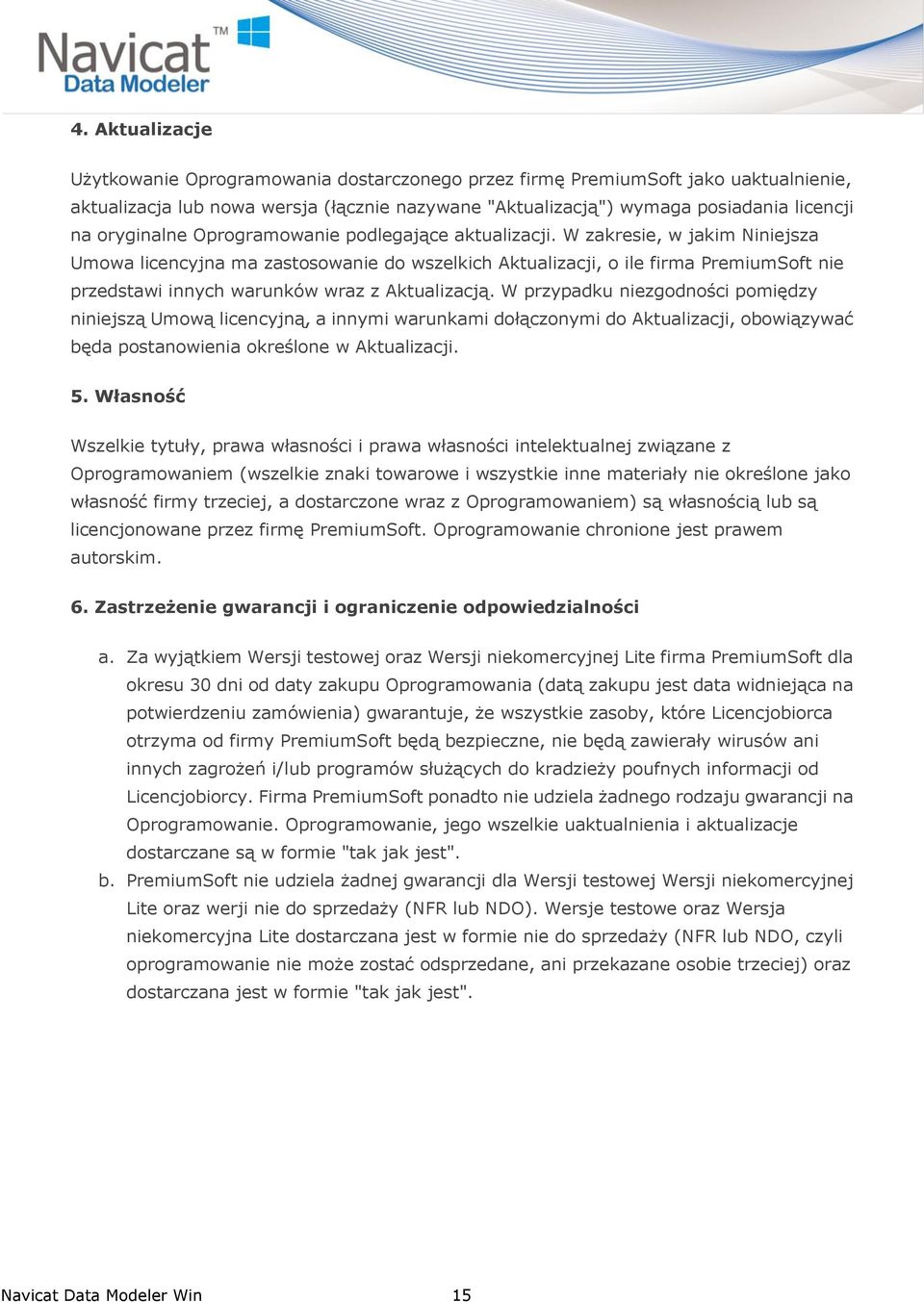

15 Navicat Data Modeler Win Aktualizacje Użytkowanie Oprogramowania dostarczonego przez firmę PremiumSoft jako uaktualnienie, aktualizacja lub nowa wersja (łącznie nazywane "Aktualizacją") wymaga posiadania licencji na oryginalne Oprogramowanie podlegające aktualizacji. W zakresie, w jakim Niniejsza Umowa licencyjna ma zastosowanie do wszelkich Aktualizacji, o ile firma PremiumSoft nie przedstawi innych warunków wraz z Aktualizacją. W przypadku niezgodności pomiędzy niniejszą Umową licencyjną, a innymi warunkami dołączonymi do Aktualizacji, obowiązywać będa postanowienia określone w Aktualizacji. 5. Własność Wszelkie tytuły, prawa własności i prawa własności intelektualnej związane z Oprogramowaniem (wszelkie znaki towarowe i wszystkie inne materiały nie określone jako własność firmy trzeciej, a dostarczone wraz z Oprogramowaniem) są własnością lub są licencjonowane przez firmę PremiumSoft. Oprogramowanie chronione jest prawem autorskim. 6. Zastrzeżenie gwarancji i ograniczenie odpowiedzialności a. Za wyjątkiem Wersji testowej oraz Wersji niekomercyjnej Lite firma PremiumSoft dla okresu 30 dni od daty zakupu Oprogramowania (datą zakupu jest data widniejąca na potwierdzeniu zamówienia) gwarantuje, że wszystkie zasoby, które Licencjobiorca otrzyma od firmy PremiumSoft będą bezpieczne, nie będą zawierały wirusów ani innych zagrożeń i/lub programów służących do kradzieży poufnych informacji od Licencjobiorcy. Firma PremiumSoft ponadto nie udziela żadnego rodzaju gwarancji na Oprogramowanie. Oprogramowanie, jego wszelkie uaktualnienia i aktualizacje dostarczane są w formie "tak jak jest". b. PremiumSoft nie udziela żadnej gwarancji dla Wersji testowej Wersji niekomercyjnej Lite oraz werji nie do sprzedaży (NFR lub NDO). Wersje testowe oraz Wersja niekomercyjna Lite dostarczana jest w formie nie do sprzedaży (NFR lub NDO, czyli oprogramowanie nie może zostać odsprzedane, ani przekazane osobie trzeciej) oraz dostarczana jest w formie "tak jak jest".

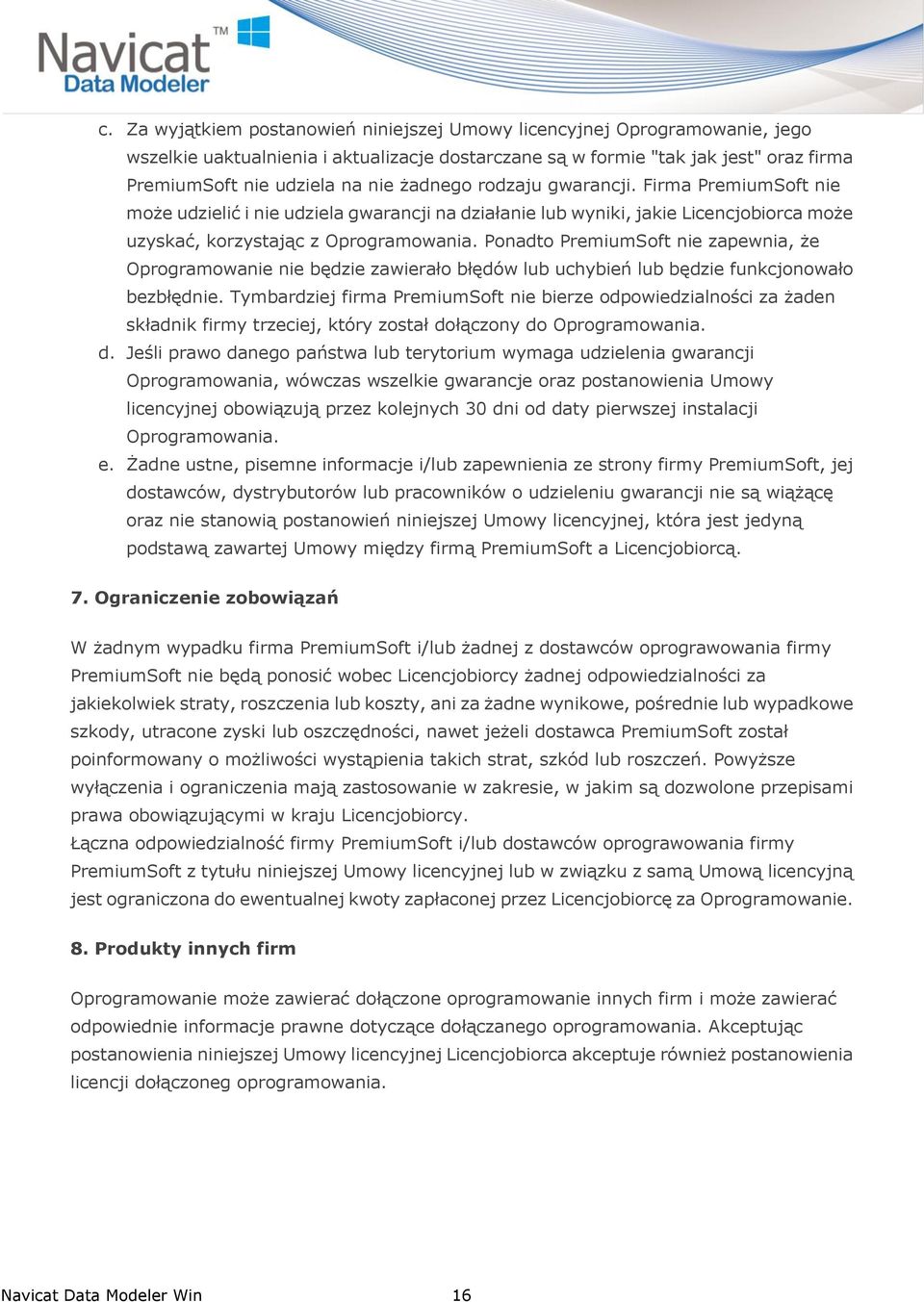

16 Navicat Data Modeler Win 16 c. Za wyjątkiem postanowień niniejszej Umowy licencyjnej Oprogramowanie, jego wszelkie uaktualnienia i aktualizacje dostarczane są w formie "tak jak jest" oraz firma PremiumSoft nie udziela na nie żadnego rodzaju gwarancji. Firma PremiumSoft nie może udzielić i nie udziela gwarancji na działanie lub wyniki, jakie Licencjobiorca może uzyskać, korzystając z Oprogramowania. Ponadto PremiumSoft nie zapewnia, że Oprogramowanie nie będzie zawierało błędów lub uchybień lub będzie funkcjonowało bezbłędnie. Tymbardziej firma PremiumSoft nie bierze odpowiedzialności za żaden składnik firmy trzeciej, który został dołączony do Oprogramowania. d. Jeśli prawo danego państwa lub terytorium wymaga udzielenia gwarancji Oprogramowania, wówczas wszelkie gwarancje oraz postanowienia Umowy licencyjnej obowiązują przez kolejnych 30 dni od daty pierwszej instalacji Oprogramowania. e. Żadne ustne, pisemne informacje i/lub zapewnienia ze strony firmy PremiumSoft, jej dostawców, dystrybutorów lub pracowników o udzieleniu gwarancji nie są wiążącę oraz nie stanowią postanowień niniejszej Umowy licencyjnej, która jest jedyną podstawą zawartej Umowy między firmą PremiumSoft a Licencjobiorcą. 7. Ograniczenie zobowiązań W żadnym wypadku firma PremiumSoft i/lub żadnej z dostawców oprograwowania firmy PremiumSoft nie będą ponosić wobec Licencjobiorcy żadnej odpowiedzialności za jakiekolwiek straty, roszczenia lub koszty, ani za żadne wynikowe, pośrednie lub wypadkowe szkody, utracone zyski lub oszczędności, nawet jeżeli dostawca PremiumSoft został poinformowany o możliwości wystąpienia takich strat, szkód lub roszczeń. Powyższe wyłączenia i ograniczenia mają zastosowanie w zakresie, w jakim są dozwolone przepisami prawa obowiązującymi w kraju Licencjobiorcy. Łączna odpowiedzialność firmy PremiumSoft i/lub dostawców oprograwowania firmy PremiumSoft z tytułu niniejszej Umowy licencyjnej lub w związku z samą Umową licencyjną jest ograniczona do ewentualnej kwoty zapłaconej przez Licencjobiorcę za Oprogramowanie. 8. Produkty innych firm Oprogramowanie może zawierać dołączone oprogramowanie innych firm i może zawierać odpowiednie informacje prawne dotyczące dołączanego oprogramowania. Akceptując postanowienia niniejszej Umowy licencyjnej Licencjobiorca akceptuje również postanowienia licencji dołączoneg oprogramowania.

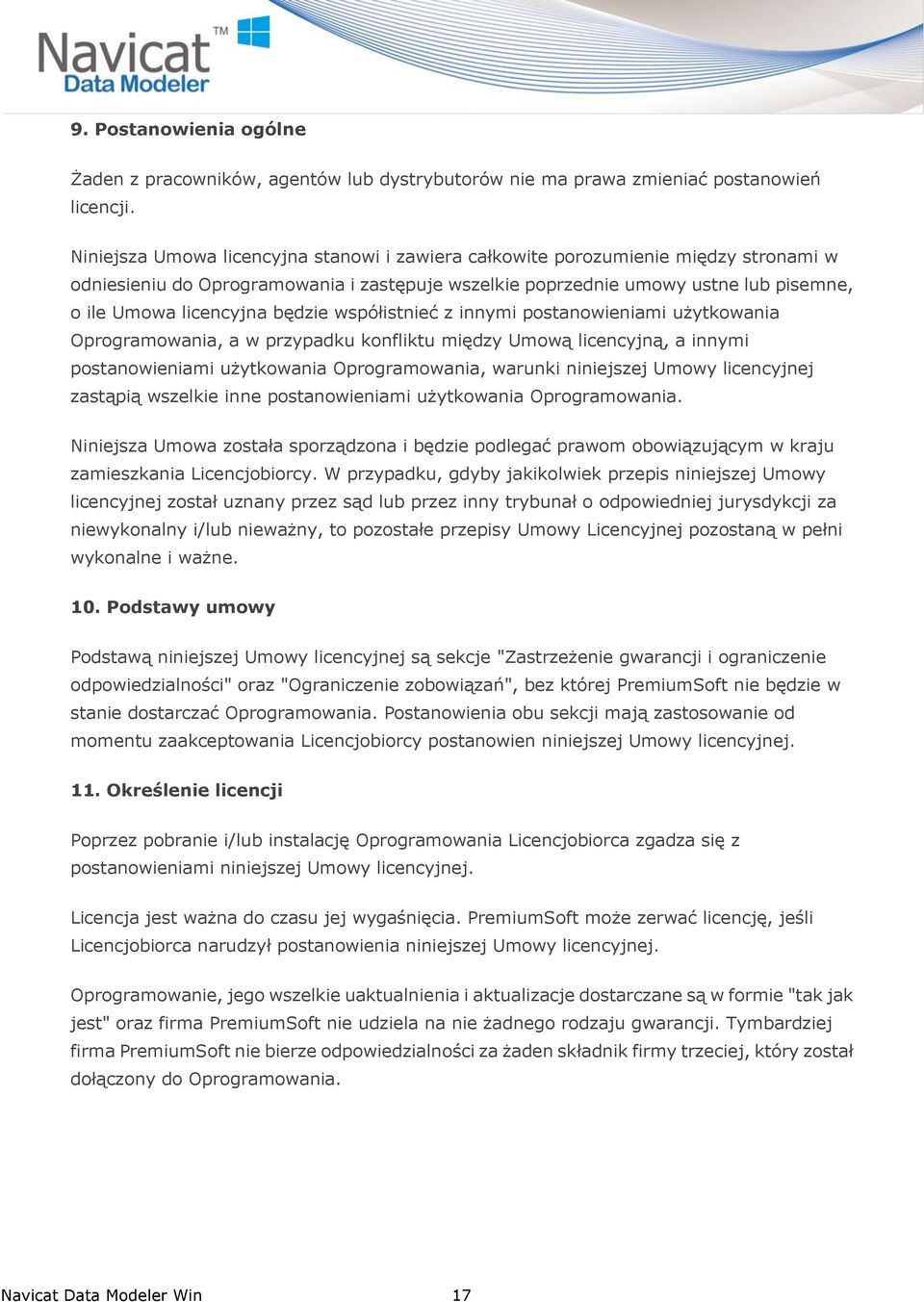

17 Navicat Data Modeler Win Postanowienia ogó lne Żaden z pracowników, agentów lub dystrybutorów nie ma prawa zmieniać postanowień licencji. Niniejsza Umowa licencyjna stanowi i zawiera całkowite porozumienie między stronami w odniesieniu do Oprogramowania i zastępuje wszelkie poprzednie umowy ustne lub pisemne, o ile Umowa licencyjna będzie współistnieć z innymi postanowieniami użytkowania Oprogramowania, a w przypadku konfliktu między Umową licencyjną, a innymi postanowieniami użytkowania Oprogramowania, warunki niniejszej Umowy licencyjnej zastąpią wszelkie inne postanowieniami użytkowania Oprogramowania. Niniejsza Umowa została sporządzona i będzie podlegać prawom obowiązującym w kraju zamieszkania Licencjobiorcy. W przypadku, gdyby jakikolwiek przepis niniejszej Umowy licencyjnej został uznany przez sąd lub przez inny trybunał o odpowiedniej jurysdykcji za niewykonalny i/lub nieważny, to pozostałe przepisy Umowy Licencyjnej pozostaną w pełni wykonalne i ważne. 10. Podstawy umowy Podstawą niniejszej Umowy licencyjnej są sekcje "Zastrzeżenie gwarancji i ograniczenie odpowiedzialności" oraz "Ograniczenie zobowiązań", bez której PremiumSoft nie będzie w stanie dostarczać Oprogramowania. Postanowienia obu sekcji mają zastosowanie od momentu zaakceptowania Licencjobiorcy postanowien niniejszej Umowy licencyjnej. 11. Określenie licencji Poprzez pobranie i/lub instalację Oprogramowania Licencjobiorca zgadza się z postanowieniami niniejszej Umowy licencyjnej. Licencja jest ważna do czasu jej wygaśnięcia. PremiumSoft może zerwać licencję, jeśli Licencjobiorca narudzył postanowienia niniejszej Umowy licencyjnej. Oprogramowanie, jego wszelkie uaktualnienia i aktualizacje dostarczane są w formie "tak jak jest" oraz firma PremiumSoft nie udziela na nie żadnego rodzaju gwarancji. Tymbardziej firma PremiumSoft nie bierze odpowiedzialności za żaden składnik firmy trzeciej, który został dołączony do Oprogramowania.

18 Navicat Data Modeler Win Prawo międzynarodowe Sądem właściwym do rozpatrywania sporów powstałych w związku z realizacją postanowień niniejszej Umowy będzie właściwy rzeczowo sąd miejsca siedziby PremiumSoft w Hong Kongu. W razie jakichkolwiek pytań lub niejasności związanych z niniejszą umową prosimy o kontakt pod adresem: licensing@navicat.com. W razie jakichkolwiek innych pytań lub sugestii prosimy o kontakt pod adresem: support@navicat.com. PremiumSoft oraz inne znaki towarowe dostarczone wraz z Oprogramowaniem zarejestrowane są dla PremiumSoft CyberTech Ltd. w Stanach Zdednoczonych oraz innych krajach. Znaki towarowe innych firm, nazwy, loga są zarejestrowanymi znakami towarowymi ich właścicieli. Zabronione jest usuwanie lub ukrywanie znaków towarowych, nazw, nazw produktów, obrazów loga, informacji copyright lub innych symboli lub etykiet Oprogramowania. Niniejsza licencja zabrania wykorzystywania jakichkolwiek nazw i znaków towarowych PremiumSoft w innych celach, niż określonych przez postanowienia niniejszej Licencji.

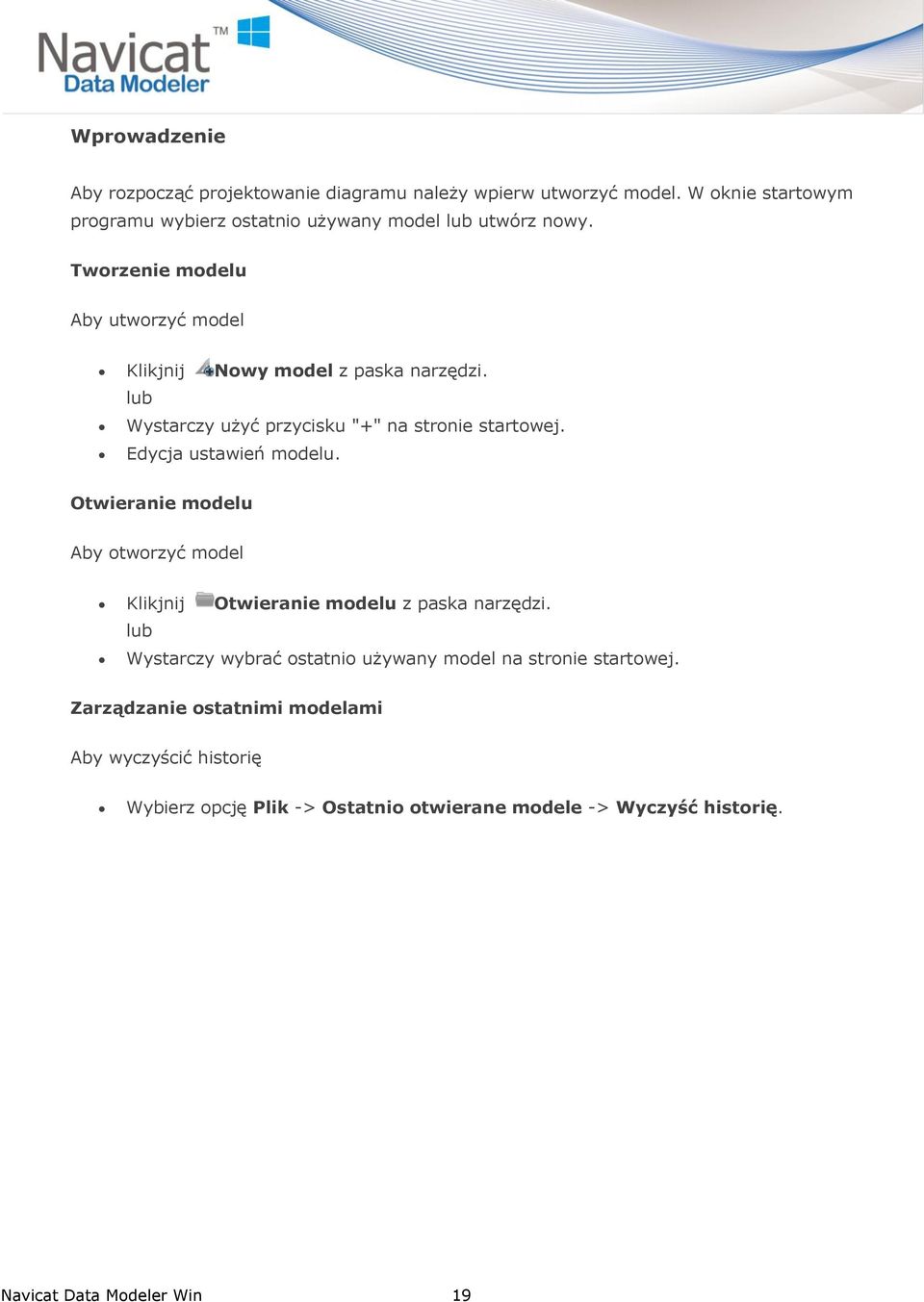

19 Navicat Data Modeler Win 19 Wprowadzenie Aby rozpocząć projektowanie diagramu należy wpierw utworzyć model. W oknie startowym programu wybierz ostatnio używany model lub utwórz nowy. Tworzenie modelu Aby utworzyć model Klikjnij Nowy model z paska narzędzi. lub Wystarczy użyć przycisku "+" na stronie startowej. Edycja ustawień modelu. Otwieranie modelu Aby otworzyć model Klikjnij Otwieranie modelu z paska narzędzi. lub Wystarczy wybrać ostatnio używany model na stronie startowej. Zarządzanie ostatnimi modelami Aby wyczyścić historię Wybierz opcję Plik -> Ostatnio otwierane modele -> Wyczyść historię.

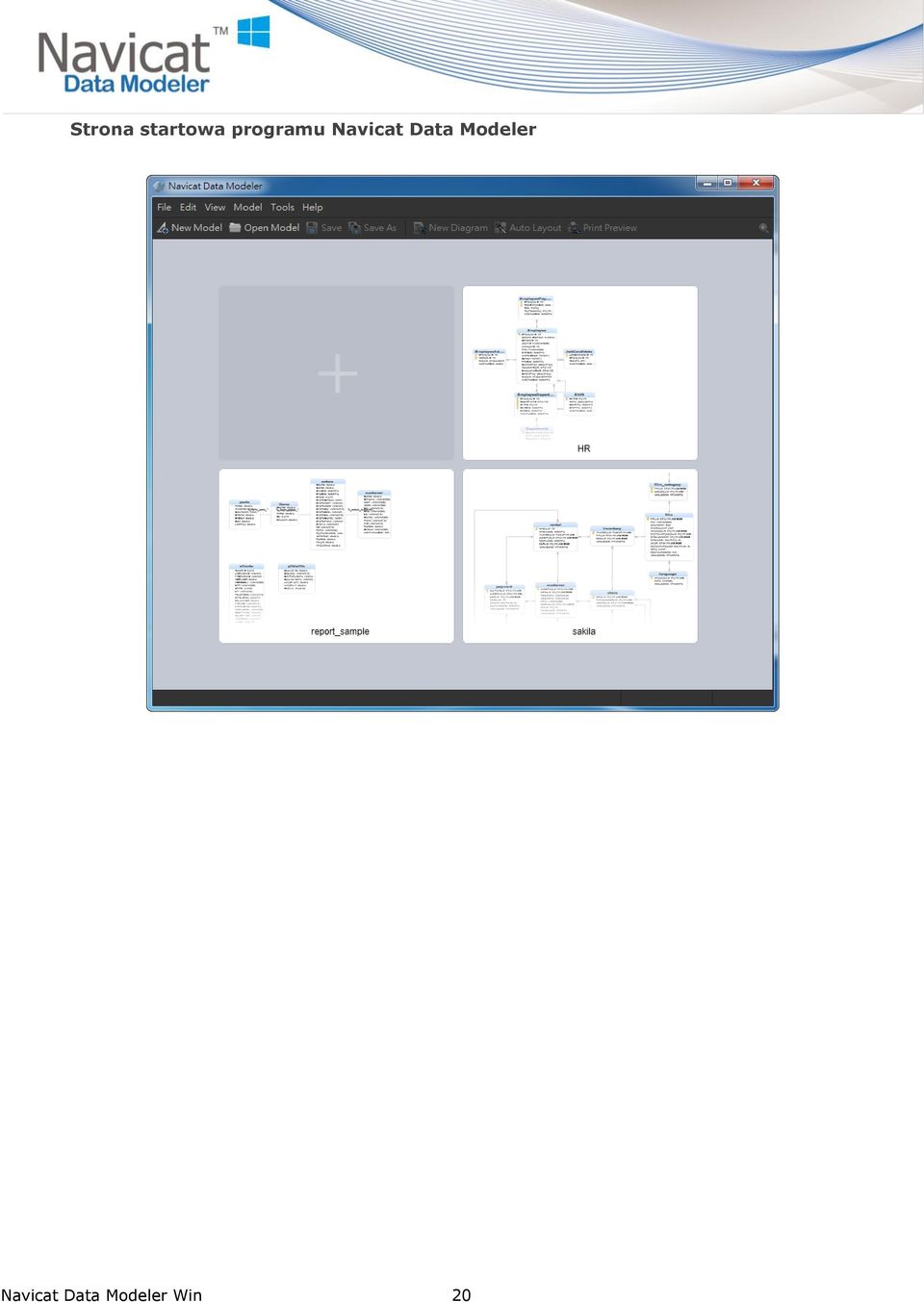

20 Strona startowa programu Navicat Data Modeler Navicat Data Modeler Win 20

21 Navicat Data Modeler Win 21 Pasek ustawień W oknie Pasek ustawień znajdują się wszystkie utworzone elementy, ich własności oraz historia zdarzeń. Aby wyświetlić/ukryć pasek wybierz polecenie Widok -> Pasek ustawień z głównego menu. Pasek ustawień zawiera: Drzewo modelu Drzewo diagramu Okno ustawień Historia operacji

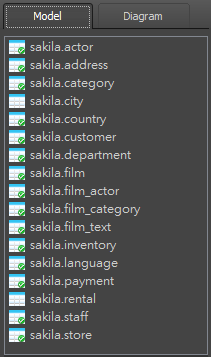

22 Navicat Data Modeler Win 22 Drzewo modelu Drzewo modelu zawiera wszystkie tabele dodane do modelu (wraz z tabelami poszczególnych diagramów). Tworzenie tabeli Aby utworzyć tabelę Kliknij w dowolnym miejscu okna drzewa modelu. Kliknij prawym przyciskiem myszy i wybierz Nowa tabela. Edycja tabeli Aby zmodyfikować istniejącą tabelę Kliknij prawym przyciskiem myszy na nazwę tabeli i wybierz Edytuj tabelę. Edycja własności tabeli, pola w odpowiednich zakładkach. Aby zmienić nazwę tabeli Wybierz tabelę do modyfikacji w oknie drzewa modelu. Kliknij prawym przyciskiem myszy i wybierz Zmień nazwę.

23 Navicat Data Modeler Win 23 Usuń tabelę Aby usunąć tabelę Wybierz tabelę do usunięcia w oknie drzewa modelu. Kliknij prawym przyciskiem myszy i wybierz Usuń tabelę. Potwierdź usunięcie.

24 Navicat Data Modeler Win 24 Drzewo diagramu Drzewo diagramu zawiera wszystkie elementy dodane do modelu (tabele, warstwy, notatki, obrazy oraz relacje). Tworzenie elementu Aby utworzyć nowy element Wybierz diagram. Kliknij prawym przyciskiem myszy i wybierz Nowy. Wybierz element. Edycja elementu Aby zmodyfikować istniejącą tabelę Kliknij prawym przyciskiem myszy na nazwę tabeli i wybierz Edytuj tabelę. Edycja własności tabeli, pola w odpowiednich zakładkach.

25 Navicat Data Modeler Win 25 Aby zmienić nazwę elementu Wybierz element do modyfikacji w oknie drzewa diagramu. Kliknij prawym przyciskiem myszy i wybierz Zmień nazwę. Usuwanie elementu Aby usunąć tabelę z diagramu Wybierz tabelę do usunięcia w oknie drzewa diagramu. Kliknij prawym przyciskiem myszy i wybierz Usuń -> z diagramu. Potwierdź usunięcie. Aby usunąć tabelę lub relację z diagramu lub modelu Wybierz tabelę lub relację do usunięcia w oknie drzewa modelu. Kliknij prawym przyciskiem myszy i wybierz Usuń -> z diagramu i modelu. Potwierdź usunięcie. Aby usunąć warstwę, komentarz lub obraz z diagramu Wybierz element do usunięcia w oknie drzewa diagramu. Kliknij prawym przyciskiem myszy i wybierz Usuń. Potwierdź usunięcie.

26 Navicat Data Modeler Win 26 Okno ustawień Właściwości - edycja ustawień diagramu i jego elementów. Czarno-biały Zaznacz pole, jeśli chcesz ustawić kolor czarno-biały dla diagramu. Pogrubiony Zaznacz pole lub wciśnij jednocześnie klawisze Ctrl + B, jeśli chcesz pogrubić linię tabeli lub relacji. Kolory Kolor elementu. Notacja diagramu Styl notacji diagramu. Wartością może być Default, Simple, IDEF1X, UML lub Crow's Foot. Pogrubienie Zaznacz pole, jeśli chcesz pogrubić czcionke komentarza. Kolor czcionki Kolor czcionki komentarza. Kursywa Zaznacz pole, jeśli chcesz pochylić czcionkę komentarza. Czcionka Czcionka komentarza. Wielkość czcionki Rozmiar czcionki komentarza. Wysokość Wysokość elementu. Wysokość (liczba stron) Wysokość diagramu (liczba arkuszy). Od lewej Odstęp w pikselach od lewej krawędzi obszaru.

27 Navicat Data Modeler Win 27 Nazwa Nazwa elementu. Krycie Przeźroczystość obrazu. Dopuszczalną wartością jest liczba w przedziale od 0 do 100. Wartość 100 oznacza brak przeźroczystości, natomiast wartość 0 oznacza pełną przeźroczystość. Zbió r odniesienia Relacja zbioru odniesienia do tabeli (odniesienie nadrzędne) Odniesienie zbioru Relacja odniesienia zbioru do tabeli (odniesienie podrzędne) Nazwa schematu Nazwa schematu tabeli. Pokaż opis Zaznacz pole, jeśli chcesz aby etykiety tabel/warstw/relacji zostały pokazywane. Pokaż schemat Zaznacz pole, jeśli chcesz aby nazwa schematu w diagramie została pokazywana. Styl Styl komentarza. Wartością może być Komentarz lub Etykieta. Czcionka tabeli Czcionka tabel. Rozmiar czcionki tabeli Rozmiar czcionki tabel. Gó ra Odstęp w pikselach od górnej krawędzi obszaru. Widoczny Zaznacz pole, jeśli chcesz aby lini relacji zostały pokazywane. Szerokość Szerokość elementu.

28 Navicat Data Modeler Win 28 Szerokość (liczba stron) Szerokość diagramu (liczba arkuszy).

29 Navicat Data Modeler Win 29 Historia operacji Historia pokazuje wszystkie wykonane operacje. Kliknij dwukrotnie na dowolnym elemencie, aby powrócić diagram do stanu sprzed wykonania określonej operacji.

30 Navicat Data Modeler Win 30 Okno edycyjne diagramu Okno edycyjne diagramu zawiera obszar edycyjny oraz pionowy pasek zawierający elementy diagramu. Użyj przycisku Nowy diagram aby utworzyć nowy diagram. Tworzenie tabel Tworzenie warstw Tworzenie notatek oraz etykiet Tworzenie obrazów Tworzenie relacji Formatowanie diagramu Podgląd i wydruk

31 Navicat Data Modeler Win 31 Tworzenie tabel Aby utworzyć nową tabelę kliknij na miejscu obszaru. na pasku narzędzi diagramu oraz kliknij w dowolnym Aby dodać istniejące tabele przeciągnij je z drzewa diagramu do okna edycyjnego diagramu. Uwaga: Za pomocą kliku prawym przyciskiem myszy na dowolne pole tabeli możesz dodać nowe pole, wstawić nowe pole, usunąć pole, zmienić nazwę pola lub ustawić pole jako klucz główny. Aby pokazać/ukryć etykiety zaznacz/odznacz opcję Pokaż opis w oknie ustawień. Menu kontekstowe tabeli zawiera: Edytuj tabelę Edycja struktury tabeli w kreatorze, np. tabel, indeksów, kluczy obcych itp. Aby uzyskać więcej informacji przejdź do sekcji Kreator tabel. Dodaj powiązane tabele Dodaj powiązane tabele dla wybranej tabeli.

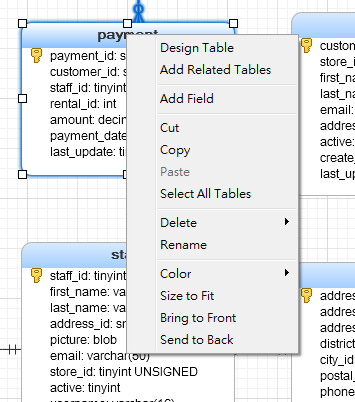

32 Navicat Data Modeler Win 32 Dodaj pole Dodaj pola do tabeli. Wytnij Usuń tabelę z diagramu i zachowaj w pamięci podręcznej systemu. Kopiuj Skopiowanie tabeli do pamięci podręcznej. Wklej Wstawia do diagramu zawartość pamięci podręcznej. Zaznacz wszystkie tabele Wybierz wszystkie tabele w diagramie. Usuń Usunięcie tabeli z diagramu lub diagramu i modelu. Zmień nazwę Zmień nazwę tabeli. Kolory Zmień kolor tabeli. Dopasuj rozmiar Dopasowanie rozmiaru tabeli do zawartości. Przesuń do przodu Przesunięcie tabeli na wierzch. Przesuń do tyłu Przesunięcie tabeli na spód.

33 Navicat Data Modeler Win 33 Kreator tabel Kreator tabel jest podstawowym narzędziem programu Navicat Data Modeler do pracy z tabelami. Dzięki niemu bez trudu dodasz, usuniesz lub zaktualizujesz pola, indeksy, klucze obce, i wiele więcej. Uwaga: Rodzaje zakładek oraz opcje zależne są od wybranego dla modelu typu bazy danych: Ogólny, MySQL, PostgreSQL, Oracle, SQLite lub SQL Server. Pola Unikaty Indeksy Klucze obce Komentarz Opcje

34 Navicat Data Modeler Win 34 Pola tabeli Opcje tabel znajdują się w zakładce Pola kreatora tabel. Kliknij na pole aby je zmodyfikować. Za pomocą paska narzędzi możesz utworzyć nowe, wstawić, przesunąć lub usunąć wybrane pole. Przycisk Opis Dodaj Dodanie pola do tabeli. pole Wstaw Wstawienie pola nad istniejącym polem. pole Usuń pole Usuniecie wybranego pola. Ustawienie pola jako klucza obcego. Przesunięcie wybranego pola w dół. Przesunięcie wybranego pola w górę. Nazwa Użyj pola edycyjnego kolumny Nazwa - pole edycyjne aby ustawić nazwę pola. Nazwa pola musi być unikalna względem innych pól tabeli. Typ Typ - lista rozwijana, za pomocą której określisz typ danych. Parameter1 oraz Parameter2 Użyj pola edycyjnego kolumny Parameter1 - pole edycyjne określa długość pola, następnie użyj Parameter2 - pole edycyjne określa liczbę cyfr po przecinku dla liczby zmiennoprzecinkowej. Not null Zezwolenie na wartości NULL. Klucz główny A Klucz główny jako pojedyńcze pole lub zbiór unikalnych pól rekordu. Żadne z pól nie może zawierać wartości NULL. Wartości Użyj Wartości aby określić opcje wyboru pól typu: SET/ENUM (MySQL).

35 Navicat Data Modeler Win 35 Domyślny Podaj wartość domyślną pola. Komentarz Ustawienie dodatkowego tekstu opisującego pole. Zestaw znakó w Zestaw znaków to zbiór znaków oraz symboli danego kodowania. Lista wyboru pozwala na wybór zestawu znaków dla pola. Kolacja A Kolacja jest zbiorem reguł porównywania znaków. Kolacja - lista rozwijana, za pomocą której określisz kolację pola. Nieujemny Wartości nieujemne (unsigned) mogą zostać określone dla dowolnego typu liczbowego. Ustawienie wartości jako nieujemnej spowoduje zwiększenie zakresu liczb oraz uniemożliwi podanie jakiejkolwiek wartości ujemnej. Auto Increment Atrybut AUTO INCREMENT wykorzystywany jest dla pola, dla którego ma zostać wygenerowany kolejny numer identyfikacyjny (unikalny względem wszystkih wierszy). Aby rozpocząć liczenie od wartości większej niż jeden należy zmienić wartość tego atrybutu w zakładce "Opcje".

36 Navicat Data Modeler Win 36 Unikaty tabeli Unikaty ograniczają wartości kolumny lub grupy kolumn do wartości niepowtarzających się w danej kolumnie lub grupie kolumn względem wszystkich wierszy tabeli. Opcje unikatów znajdują się w zakładce Unikaty kreatora tabel. Kliknij na unikat aby go zmodyfikować. Za pomocą paska narzędzi możesz utworzyć nowy, zaktualizować lub usunąć unikat. Przycisk Dodaj unikat Usuń unikat Dodaj unikat do tabeli. Usuń wybrany unikat. Opis Nazwa Użyj pola edycyjnego kolumny Nazwa - pole edycyjne aby ustawić nazwę unikatu. Pola Aby ustawić pole jako unikat, kliknij dwukrotnie na pole kolumny Pola lub kliknij.

37 Navicat Data Modeler Win 37 Indeksy tabeli Indeksy to specyficzne kolumny tabeli, które wykorzystywane są do szybkiego poszukiwania wierszy. Możesz tworzyć indeksy na podstawie odpowiednich kolumn, dzięki czemu znacznie przyśpieszone zostaną wyszukiwania danych dla danych tych kolumn. Opcje indeksów tabeli znajdują się w zakładce Indeksy kreatora tabel. Kliknij na indeks pola aby go zmodyfikować. Za pomocą paska narzędzi możesz utworzyć nowy, zaktualizować lub usunąć indeks. Przycisk Dodaj indeks Usuń indeks Dodaj indeks do tabeli. Usuń wybrany indeks. Opis Nazwa Użyj pola edycyjnego kolumny Nazwa - pole edycyjne aby ustawić nazwę indeksu. Pola Aby ustawić pole jako indeks, kliknij dwukrotnie na pole kolumny Pola lub kliknij. Typ indeksu Bez unikatu Indeksy zwykłe pozwalają na przechowywanie danych powtórzonych w kolumnie. Unikat Indeksy unikalne (unique) gwarantują to, że żadna wartość danej kolumny nie zostanie powtórzona w żadnym innym wierszu.

38 Navicat Data Modeler Win 38 Klucze obce tabeli Klucz obcy to pole odnoszące się do dnego pola, będącego kluczem innej tabeli. Klucz obcy służy do opisu powiązań między tabelami. Opcje kluczy obcych znajdują się w zakładce Klucze obce kreatora tabel. Kliknij na klucz obcy aby go zmodyfikować. Za pomocą paska narzędzi możesz utworzyć nowy, zaktualizować lub usunąć klucz obcy. Przycisk Dodaj klucz obcy Usuń klucz obcy Opis Dodaj klucz obcy do tabeli. Usuń wybrany klucz obcy. Nazwa Użyj pola edycyjnego kolumny Nazwa aby podać nazwę klucza obcego. Pola Aby dodać pole do kucza kliknij dwukrotnie na Pola lub kliknij. Schemat odniesienia Wybierz powiązany schemat. Tabela odniesienia Wybierz powiązaną tabelę. Pola odniesienia Aby wybrać pole odniesienia, kliknij dwukrotnie na pole kolumny Pola odniesienia lub kliknij.

39 Navicat Data Modeler Win 39 Opcje tabeli Nazwa schematu Schemat tabeli. Nazwa klucza głównego Nazwa klucza obcego. Typ tabeli Określa silnik/typ tabeli. Zestaw znakó w Określa typ zestawu znaków tabeli. Kolacja Wybierz kolację tabeli. Auto Increment Ustaw/Zresetuj Auto Increment wartość pola. Auto Increment Opcja zwiększa określoną wartość dla kolejnego rekordu.

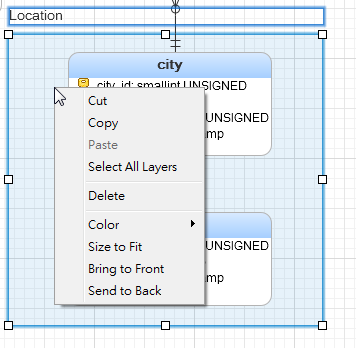

40 Navicat Data Modeler Win 40 Tworzenie warstw Warstwy pomagają lepiej zorganizować ułożenie elementów (np. tabel, komentarzy, obrazów itp.). Możesz wstawić wiele elementów do tej samej warstwy (np. wstawić wszystkie elementy tabel powiązanych sprzedażą do jednej warstwy, produktów do innej, a klientów do jeszcze innej). Aby utworzyć warstwę kliknij na miejscu obszaru. na pasku narzędzi diagramu oraz kliknij w dowolnym Aby pokazać/ukryć etykiety zaznacz/odznacz opcję Pokaż opis w oknie ustawień. Menu kontekstowe warstwy zawiera: Wytnij Usuń warstwę z diagramu i zachowaj w pamięci podręcznej systemu. Kopiuj Skopiowanie warstwy do pamięci podręcznej. Wklej Wstawia do diagramu zawartość pamięci podręcznej.

41 Navicat Data Modeler Win 41 Zaznacz wszystkie warstwy Zaznacz wszystkie warstwy w diagramie. Usuń Usunięcie warstwy z diagramu. Kolory Zmień kolor warstwy. Dopasuj rozmiar Dopasowanie rozmiaru warstwy do zawartości. Przesuń do przodu Przesunięcie warstwy na wierzch. Przesuń do tyłu Przesunięcie warstwy na spód.

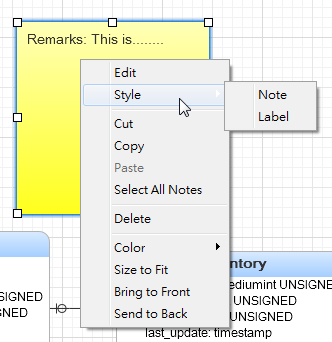

42 Navicat Data Modeler Win 42 Tworzenie notatek oraz etykiet Komentarze oraz etykiety wykorzystywane są głównie w celu dokumentacji danej części diagramu lub struktury przedstawionej w diagramie. Na przykład komentarz może zawierać wyjaśnienie powodów utworzenia grupy tabel. Aby utworzyć komentarz lub etykietę kliknij na dowolnym miejscu obszaru. na pasku narzędzi diagramu oraz kliknij w Menu kontekstowe komentarza zawiera: Edycja Zmiana zawartości komentarza Styl Styl komentarza: Komenatrz lub Etykieta. Wytnij Usuń komentarz z diagramu i zachowaj w pamięci podręcznej systemu. Kopiuj Skopiowanie zawartości komentarza do pamięci podręcznej.

43 Navicat Data Modeler Win 43 Wklej Wstawia do diagramu zawartość pamięci podręcznej. Zaznacz wszystkie komentarze Zaznacz wszystkie komentarze w diagramie. Usuń Usunięcie komentarza z diagramu. Kolory Zmiana koloru komentarza. Dopasuj rozmiar Dopasowanie rozmiaru komentarza do zawartości. Przesuń do przodu Przesunięcie komentarza na wierzch. Przesuń do tyłu Przesunięcie komentarza na spód.

44 Navicat Data Modeler Win 44 Tworzenie obrazó w Aby utworzyć obraz kliknij na miejscu obszaru. na pasku narzędzi diagramu oraz kliknij w dowolnym Menu kontekstowe obrazu zawiera: Resetuj rozmiar Przywrócenie oryginalnego rozmiaru obrazu. Resetuj proporcje Zarządzanie obrazami. Wytnij Usuń obraz z diagramu i zachowaj w pamięci podręcznej systemu. Kopiuj Skopiowanie obrazu do pamięci podręcznej. Wklej Wstawia do diagramu zawartość pamięci podręcznej. Zaznacz wszystkie obrazy Zaznacz wszystkie obrazy w diagramie.

45 Navicat Data Modeler Win 45 Usuń Usunięcie obrazu z diagramu. Przesuń do przodu Przesunięcie obrazu na wierzch. Przesuń do tyłu Przesunięcie obrazu na spód.

46 Navicat Data Modeler Win 46 Tworzenie relacji Aby dodać relację kliknij na tabeli do drugiej. na pasku narzędzi diagramu oraz przeciągnij pole z jednej Aby pokazać/ukryć etykiety zaznacz/odznacz opcję Pokaż opis w oknie ustawień. Menu kontekstowe relacji zawiera: Edycja relacji Edycja relacji w kreatorze. Uwaga: Opcje kreatora uwarunkowane są typem bazy danych, dla którego został on uruchomiony. Aby uzyskać więcej informacji na ten temat przejdź do sekcji Klucze obce tabeli. Zbió r na table_name1 Zbiór na table_name1: żaden, jeden do jednego, wiele, jeden do wielu, żaden lub jeden, żaden lub wiele. Zbió r na table_name2 Zbiór na table_name2: żaden, jeden do jednego, wiele, jeden do wielu, żaden lub jeden, żaden lub wiele.

47 Navicat Data Modeler Win 47 Dodaj punkt Dodanie punktu relacji Usuń punkt Usunięcie punktu relacji Usuń wszystkie punkty Usunięcie wszystkich punktów relacji. Wklej Wstawia do diagramu zawartość pamięci podręcznej. Zaznacz wszystkie relacje Zaznacz wszystkie relacje w diagramie. Usuń z diagramu i modelu Usunięcie relacji z diagramu i modelu. Kolory Zmień kolor relacji.

48 Navicat Data Modeler Win 48 Formatowanie diagramu Pokaż siatkę Aby pokazać siatkę wybierz Widok -> Pokaż siatkę z głównego menu. Przyciągaj do siatki Aby dopasować elementy do obszaru diagramu wybierz Widok -> Przyciągaj do siatki z głównego menu. Zmiana typu bazy danych Aby zmienić typ diagramu wybierz Model -> Baza danych i wybierz typ z menu podręcznego. Wybierz Ogó lny jeśli nie jesteś pewien, którego typu użyć. Zmiana notacji diagramu Aby zmienić notację diagramu wybierz Model -> Notacja diagramu oraz wybierz styl notacji z głównego menu. Domyślny Domyślna notacja. Przykład Styl prosty notacji. Dla tabel wyświetlona zostanie tylko nazwa. Crow's Foot Styl notacji Crow's Foot IDEF1X Język ICAM DEFinition określa metodę modelowania. UML Styl UML. Czarno-biały Zmiana koloru diagramu na czarno-biały. Pokaż schemat Pokazuje nazwę schematu tabel w diagramie.

49 Navicat Data Modeler Win 49 Zmień rozmiar diagramu Aby zmienić liczbę dostępnych stron dla diagramu wybierz Model -> Rozmiar diagramu... z głównego menu oraz ustaw szerokość oraz wysokość. Wyró wnanie Aby dopasować wyrównanie elementów, zaznacz jeden lub więcej elementów (tabela, notatka, obraz), a następnie kliknij prawym przyciskiem myszy i wybierz polecenie Wyrównanie -> Wyró wnaj do lewej/wyśrodkuj/wyró wnaj do prawej/wyró wnaj do gó ry/wyrównaj do środka/wyrównaj do dołu. Rozłożenie elementów Aby rozłożyc elementy w całym obszarze diagramu, zaznacz wybrane elementy (tabele, notatki, obrazy), a następnie kliknij prawym przyciskiem myszy i wybierz polecenie Rozłóż -> Poziomo/Pionowo. Ustawienia strony Wybierz Plik -> Ustawienia strony aby zmienić rozmiar strony, orientację oraz marginesy. Rozmieszczanie automatyczne (dostępne tylko w pełnej wersji) Aby automatycznie rozmieścić położenie elementów kliknij na ikonę Rozmieść automatycznie na pasku narzędzi. Aby zmienić opcje rozmieszczania automatycznego wybierz Narzędzia -> Rozmieść automatyczne... z głównego menu oraz ustaw opcje. Dopasuj rozmiar diagramu Dopasuj rozmiar diagramu automatycznie. Dopasuj rozmiar tabeli Dopasowanie rozmiaru tabeli do zawartości. Jakość Jakość automatycznego rozmieszczania. Odległość od elementów Odstęp pomiędzy elementami diagramu.

50 Navicat Data Modeler Win 50 Powiększenie widoku Aby zwiększyć lub zmniejszyć widok diagramu, przesuń suwak w oknie Nawigacja. Jeśli okno nawigacji jest ukryte, wybierz z głównego menu Widok -> Nawigacja. Możesz również użyć skrótu klawiaturowego: Powiększenie widoku: [Ctrl++] lub [Ctrl + MW w górę] Pomniejszenie widoku: [Ctrl+-] lub [Ctrl + MW w dół]

51 Navicat Data Modeler Win 51 Podgląd i wydruk Podgląd wydruku Aby wyświetlić podgląd wydruku kliknij na wydrukowany do drukarki lub do pliku w określonym formacie. Podgląd wydruku. Model może zostać Wydruk do drukarki Wybierz Plik -> Drukuj aby wysłać diagram bezpośrednio do drukarki. Możesz zmienić ustawienia wydruku w oknie drukowania. Wydruk do pliku (PDF/PNG/SVG) Wybierz Plik -> Drukuj jako -> PDF/PNG/SVG aby utworzyć diagram jako PDF/PNG/SVG.

52 Navicat Data Modeler Win 52 Odwzorowanie bazy danych w modelu (dostępne tylko w pełnej wersji) Odwzorowanie bazy danych w modelu jest jedną z kluczowych funkcji programu Navicat Data Modeler, dzięki której utworzysz model na podstawie istniejącej struktury. Navicat Data Modeler pozwala importować struktury z baz danych MySQL, PostgreSQL, Oracle, SQLite, SQL Server oraz ze źródeł ODBC. Program Navicat Data Modeler udostępnia kreator, który przeprowadzi Cię krok po kroku poprzez pełen proces odwzorowania. Wybierz Narzędzia -> Import z bazy danych... z głównego menu. Wybierz, dodaj, edytuj, usuń połączenie. Wybierz bazy danych, schematy oraz tabele, które chcesz zaimportować. Kliknij przycisk Wykonaj.

53 Navicat Data Modeler Win 53 Wybór połączenia do odwzorowania w modelu W pierwszym kroku kreatora należy wybrać połączenie. Jeśli kreator uruchomiony został po raz pierwszy, należy wpierw ustawić nowe połączenie. Tworzenie połączenia Wybierz polecenie Zarządzaj połączeniami -> Nowe połączenie. Połączenie MySQL Połączenie PostgreSQL Połączenie Oracle Połączenie SQLite Połączenie SQL Server Połączenie ODBC Program Navicat Data Modeler umożliwia także wykonywanie połączeń SSH, HTTP oraz SSL: Ustawienia SSH (dostępne tylko dla MySQL, Oracle, PostgreSQL oraz MS SQL) Ustawienia HTTP (dostępne tylko dla MySQL, PostgreSQL oraz SQLite) Ustawienia SSL (dostępne tylko dla połączeń MySQL oraz PostgreSQL) Uwaga: Program Navicat Data Modeler umożliwia wykonywanie połączeń do serwera zdalnego uruchomionego na różnych systemach operacyjnych: Windows, Mac Linux oraz UNIX. Edycja połączenia Aby zmodyfikować ustawienia połączenia Wybierz istniejące połączenie. Wybierz polecenie Zarządzaj połączeniami -> Edycja połączenia... Usuń połączenie Aby usunąć połączenie Wybierz istniejące połączenie. Wybierz polecenie Zarządzaj połączeniami -> Usuń połączenie. Potwierdź usunięcie.

54 Navicat Data Modeler Win 54 Import ustawień połączeń Aby zaimportować ustawienia połączeń z programu Navicat (np. Navicat Premium) Wybierz polecenie Zarządzaj połączeniami -> Import połączeń z programu Navicat... wybierz połączenie i wciśnij przycisk OK. Uwaga: Dostępne jedynie przy zainstalowanym programie Navicat (np. Navicat Premium) na tej samej maszynie. Jeśli istnieje już połączenie o podanej nazwie, utworzone połączenie będzie miało nazwę "nazwa_połączenia Kopia #".

55 Navicat Data Modeler Win 55 Połączenie MySQL Poniższe instrukcje poprowadzą Cię przez proces tworzenia nowego połączenia z serwerem bazy danych. Aby poprawnie móc się połączyć ze zdalnym lub lokalnym serwerem MySQL, bez względu na to, czy jest to połączenie SSL, SSH, czy HTTP, należy przede wszystkim określić: nazwę połączenia, host serwera bazy danych, numer portu, nazwę użytkownika oraz hasło użytkownika. Początkowo domyślnie użytkownikiem jest "root" bez ustawionego hasła. Połączenie Wybrana przez Ciebie nazwa połączenia. Host/Adres IP Nazwa hosta lub adres IP serwera bazy danych. Port Port TCP/IP dla połączenia z serwerem bazy danych. Nazwa użytkownika Nazwa użytkownika dla autoryzacji połączenia z serwerem. Hasło Hasło użytkownika dla autoryzacji połączenia z serwerem. Zdalne połączenia z serwerem MySQL są możliwe, jednakże ze względu na bezpieczeństwo mogą one być wyłaczone. Z tego względu Navicat Premium oraz inne dostępne narzędzia bazodanowe nie moga uzyskać dostępu do serwera dopóki uprawnienia użytkownika nie zostaną odpowiednio ustawione. Jeśli Twój dostawca internetu (ISP) blokuje porty, pod którymi dostępna jest baza danych, ale nie blokuje domyślnego portu, pod którym funkcjonują strony sieci Web, wówczas najlepszym rozwiązaniem jest połączenie SSH lub HTTP.

56 Navicat Data Modeler Win 56 Połączenie PostgreSQL Poniższe instrukcje poprowadzą Cię przez proces tworzenia nowego połączenia z serwerem bazy danych. Aby poprawnie móc się połączyć ze zdalnym lub lokalnym serwerem PostgreSQL, bez względu na to, czy jest to połączenie SSL, SSH, czy HTTP, należy przede wszystkim określić: nazwę połączenia, host serwera bazy danych, numer portu, startową bazę danych, nazwę użytkownika oraz hasło użytkownika. Początkowo domyślnie użytkownikiem jest "postgres" bez ustawionego hasła. Połączenie Wybrana przez Ciebie nazwa połączenia. Host/Adres IP Nazwa hosta lub adres IP serwera bazy danych. Port Port TCP/IP dla połączenia z serwerem bazy danych. Startowa baza danych Baza danych, która domyślnie zostanie otworzona podczas nawiązania połączenia. Nazwa użytkownika Nazwa użytkownika dla autoryzacji połączenia z serwerem. Hasło Hasło użytkownika dla autoryzacji połączenia z serwerem. Jeśli Twój dostawca internetu (ISP) blokuje porty, pod którymi dostępna jest baza danych, ale nie blokuje domyślnego portu, pod którym funkcjonują strony sieci Web, wówczas najlepszym rozwiązaniem jest połączenie SSH lub HTTP. Uwaga: Ze względów bezpieczeństwa domyślnie możliwość łaczenia się zdalnego z serwerem PostgreSQL jest wyłączona. W związku z tym program Navicat Data Modeler, a także dowolny inny klient nie możne uzyskać zdalnego połączenia. Aby uzyskać na ten temat więcej informacji przejdź do strony "Administracja serwerem".

57 Navicat Data Modeler Win 57 Administracja serwerem: Domyślnie dozwolone są jedynie połączenia lokalne TCP/IP z serwerem PostgreSQL, natomiast zdalne połączenie możliwe będzie dopiero po ustawieniu wartości listen_addresses w postgresql.conf oraz ustawieniu autentykacji host-based przez odpowiednią modyfikację pliku konfiguracyjnego $PGDATA/pg_hba.conf. Następnie należy zrestartować serwer. Aby uzyskać więcej informacji zobacz: Autentykacja klienta

58 Navicat Data Modeler Win 58 Połączenie Oracle Poniższe instrukcje poprowadzą Cię przez proces tworzenia nowego połączenia z serwerem bazy danych. Aby poprawnie móc się połączyć ze zdalnym lub lokalnym serwerem Oracle, bez względu na to, czy jest to połączenie zwykłe, czy SSH, należy przede wszystkim określić: nazwę połączenia, host serwera bazy danych, numer portu, nazwę użytkownika oraz hasło użytkownika. Domyślnie podczas instalacji Oracle tworzone są konta użytkowników administracyjnych: SYS, SYSTEM, SYSMAN oraz DBSNMP oraz testowe schematy: SCOTT, HR, OE, OC, PM, IX oraz SH. Połączenie Wybrana przez Ciebie nazwa połączenia. Typ połączenia Typ połączenia z serwerem: Basic lub TNS. Basic W trybie Basic program Navicat Data Modeler nawiązuje połączenie poprzez interfejs Oracle Call Interface (OCI). OCI jest programowym interfejsem pozwalającym na wykorzystanie natywnych wywołań procedur i funkcji dowolnego języka programowania w celu otrzymania dostępu do serwera oraz wykonania wyrażeń SQL. OCI jest standardową biblioteką dostępu do bazy danych. Host/Adres IP Nazwa hosta lub adres IP serwera bazy danych. Port Port TCP/IP dla połączenia z serwerem bazy danych. Nazwa usługi/sid Nazwa usługi lub identyfikator usługi, z którą zostanie wykonane połączenie. Należy wybrać odpowiednią opcję.

59 Navicat Data Modeler Win 59 TNS W trybie TNS program Navicat Data Modeler do połączenia z bazami Oracle wykorzystuje alias określony w pliku tnsnames.ora wykorzystując w dalszym etapie łączenia interfejs Oracle Call Interface (OCI). OCI jest programowym interfejsem pozwalającym na wykorzystanie natywnych wywołań procedur i funkcji dowolnego języka programowania w celu otrzymania dostępu do serwera oraz wykonania wyrażeń SQL. OCI jest standardową biblioteką dostępu do bazy danych. Nazwa usługi Net Nazwa usługi. Nazwa użytkownika Nazwa użytkownika dla autoryzacji połączenia z serwerem. Hasło Hasło użytkownika dla autoryzacji połączenia z serwerem. Jeśli Twój dostawca internetu (ISP) blokuje porty, pod którymi dostępna jest baza danych, ale nie blokuje domyślnego portu, pod którym funkcjonują strony sieci Web, wówczas najlepszym rozwiązaniem jest połączenie SSH.

60 Navicat Data Modeler Win 60 Połączenie SQLite Poniższe instrukcje poprowadzą Cię przez proces tworzenia nowego połączenia z serwerem bazy danych. Aby poprawnie móc się połączyć ze zdalną lub lokalną bazą SQLite, bez względu na to, czy jest to połączenie HTTP, czy bezpośrednio z określonym plikiem bazy danych, należy przede wszystkim określić: nazwę połączenia, typ bazy danych oraz lokalizację bazy danych. Połączenie Wybrana przez Ciebie nazwa połączenia. Typ Określa typ bazy danych. Istniejący plik bazy danych Nawiązywanie połączenia z bazą w miejscu określonym przez ustawienie Plik bazy danych. Nowa - SQLite 3 Tworzy nową bazę SQLite w wersji 3 w miejscu określonym przez ustawienie Plik bazy danych. Nowa - SQLite 2 Tworzy nową bazę SQLite w wersji 2 w miejscu określonym przez ustawienie Plik bazy danych. Plik bazy danych Określa ścieżkę pliku bazy danych. Jeśli połączenie nawiązywane jest poprzez HTTP, należy podać pełną ścieżkę URL do pliku bazy.

61 Navicat Data Modeler Win 61 Połączenie SQL Server Poniższe instrukcje poprowadzą Cię przez proces tworzenia nowego połączenia z serwerem bazy danych. Aby poprawnie móc się połączyć ze zdalnym lub lokalnym serwerem SQL Server, bez względu na to, czy jest to połączenie zwykłe, czy SSH, należy przede wszystkim określić: nazwę połączenia, host serwera oraz metodę autentykacji. Połączenie Wybrana przez Ciebie nazwa połączenia. Host/Adres IP Nazwa hosta lub adres IP serwera bazy danych. Autentykacja Serwer SQL używa dwóch metod autentykacji użytkownika: autentykacja serwera (login/hasło użytkownika) lub autentykacja Windows. Autentykacja do serwera SQL Autoryzacja dokonywana jest na podstawie loginu i hasła. Użytkownik musi podać te dane za każdym razem, gdy łączy się z serwerem. Nazwa użytkownika Nazwa użytkownika dla autoryzacji połączenia z serwerem. Hasło Hasło użytkownika dla autoryzacji połączenia z serwerem. Autentykacja Windows Autoryzacja dokonywana jest na podstawie danych identyfikacyjnych użytkownika systemu Windows. Oznacza to, że logowanie odbywa się z użyciem nazwy oraz hasła aktualnie zalogowanego użytkownika. W związku z tym nie jest już wymagane ponownie podawanie przez użytkownika loginu oraz hasła. Jeśli Twój dostawca internetu (ISP) blokuje porty, pod którymi dostępna jest baza danych, ale nie blokuje domyślnego portu, pod którym funkcjonują strony sieci Web, wówczas najlepszym rozwiązaniem jest połączenie SSH.

62 Navicat Data Modeler Win 62 Połączenie ODBC Poniższe instrukcje poprowadzą Cię przez proces tworzenia nowego połączenia ODBC. Konfiguracja źródeł danch ODBC 1. W panelu sterowania wybierz Narzędzia administracyjne. 2. Wybierz Źródło danych ODBC. 3. Wybierz DSN użytkownika. 4. Kliknij przycisk Dodaj.

63 Navicat Data Modeler Win Wybierz sterownik ODBC, np. Oracle, oraz kliknij na Zakończ. 6. Podaj nazwę źródła ODBC w polu Nazwa źródła danych. 7. Podaj opis źródła w polu Opis. 8. Podaj nazwę serwera w polu Serwer. 9. Wybierz OK aby wyświetlić sterownik ODBC na liście.

64 Navicat Data Modeler Win 64 Źródła ODBC w programie Navicat Data Modeler Połączenie Wybrana przez Ciebie nazwa połączenia. Źródło danych Nazwa źródła danych. Nazwa użytkownika Nazwa użytkownika dla połączenia danych źródłowych. Hasło Hasło dla połączenia danych źródłowych.

65 Navicat Data Modeler Win 65 Ustawienia SSH (dostępne tylko dla MySQL, Oracle, PostgreSQL oraz SQL Server - tylko SSH2) Secure SHell (SSH) jest standardem komunikacyjnym używanym w sieciach komputerowych, za pomocą którego wykonuje się odpowiednie czynności na innym komputerze, takich jak uruchamianie poleceń systemowych, uruchamianie programów, przenoszenie plików itp. SSH zapewnia bezpieczeństwo pracy poprzez silne szyfrowanie danych oraz transmisji danych, co często nazywane jest także Przekazywanie portó w SSH (tunelowanie)w sieci niezabezpieczonej. Ogólnie jest to szyfrowana wersja protokołu Telnet. W protokole Telnet komunikacja (w tym przesyłanie nazwy i hasła użytkownika) odbywa się w postaci przeysłania zwykłego tekstu, który każdy może przechwycić oraz odczytać (a przy tym pozyskać poufne informacje). SSH natomiast zabezpiecza przed tego typu sytuacją oraz pozwala łączyć się w pełni bezpiecznie pomiędzy komputerami. Tunel SSH. Aby upewnić się, że dane połączenie jest nawiązywane od Ciebie, serwer SSH może użyć jednej z dwóch metod weryfikacji: Autentykacja hasłem. Autentykacja kluczem publicznym. Uwaga: Upewnij się, że parametr "AllowTcpForwarding" ma ustawioną wartość na "yes". Jeśli parametr nie jest w ten sposób ustawiony SSH nie będzie aktywne. Konfiguracja SSH standardowo znajduje się w pliku: /etc/ssh/sshd_config. Domyślnie przekazywanie portu SSH powinno być włączone. Mimo to sprawdź, jaka jest aktualnie ustawiona wartość parametru. ** Jeśli na serwerze jest wyłączone przekazywanie portu SSH program Navicat Data Modeler nie będzie mógł nawiązać połączenia SSH na porcie 22.

66 Navicat Data Modeler Win 66 Tunel SSH SSH jest ważnym dodatkiem programu, które określane jest jako przekazywanie portów lub tunelowaniem. Dzięki temu możliwe jest nawiązanie w pełni bezpiecznego połączenia z bazą danych. Tunel SSH może być tworzony w dowolnym momencie bez konieczności wykonywania dodatkowych operacji. Niektóre firmy hostingowe mogą blokowac dostęp zdalny przez port dostępowy do bazy danych i jedynie zezwalają na dostęp lokalny. Zalety połączeń SSH: Połączenie z serwerem jeśli port serwera jest zablokowany. Automatyczna autentykacja użytkowników - hasło nie zostanie wysłane w postaci tekstowej w celu uniknięcia jego kradzieży. Różne metody autentykacji zapewniające pełne bezpieczeństwo przesyłanych danych. Szyfrowanie i kompresja danych. Bezpieczny tranfer plików (Secure File Transfer).

67 Navicat Data Modeler Win 67 Autentykacja hasłem Przy użyciu tego trybu, połączenie SSH jest prawie identyczne do połączenia telnet. Podczas nawiązywania połączenia należy podać hasło, które wpierw jest szyfrowane i wysyłane w odpowiedzi do serwera, a następnie odszyfrowywane na serwerze i sprawdzane. Tryb ten jest najczęściej wykorzystywanym przez użytkowników, gdyż nie wymaga dodatkowych konfiguracji. Poniższe instrukcje poprowadzą Cię przez proces konfiguracji połączenia SSH autoryzowanego na podstawie hasła. Aby poprawnie nawiązać połączenie SSH należy przede wszystkim określić: host/adres IP serwera, numer portu, nazwę użytkownika, metodę autentykacji oraz hasło. 1. Przejdź do zakładki SSH i włącz opcję Używaj tunelu SSH. 2. Podaj wymagane informacje: Host/Adres IP Host serwera SSH. Port Port serwera SSH (domyślnie 22). Nazwa użytkownika Użytkownik systemowy (nie jest to użytkownik bazy danych). Metoda Autentykacji Wybierz między Autentykacja hasłem oraz autentykacja kluczem publicznym Hasło Hasło linuksowe użytkownika.

68 Navicat Data Modeler Win Nazwa hosta w ogólnych ustawieniach połączenia SSH powinna zostać podana dokładnie taka, pod którą udostępniona została baza danych.

69 Navicat Data Modeler Win 69 Autentykacja kluczem publicznym Autentykacja kluczem publicznym opiera się o cyfrowy podpis klienta i zapewnia najwyższy stopień zabezpieczeń. Aby można było nawiązać połączenie przy autoryzacji kluczem publicznym należy spełnić 4 warunki: serwer zdalny musi mieć skonfigurowany klucz publiczny aplikacja klienta musi mieć skonfigurowany klucz prywatny serwer zdalny musi zezwalać na logowanie użytkownika za pomocą klucza publicznego aplikacja klienta musi być skonfigurowany tak, aby mógł korzystać z klucza prywatnego podczas logowania do serwera Poniższe instrukcje poprowadzą Cię przez proces konfiguracji połączenia SSH autoryzowanego na podstawie klucza publicznego. Aby poprawnie nawiązać połączenie SSH należy przede wszystkim określić: host/adres IP serwera, numer portu, nazwę użytkownika, metodę autentykacji, klucz prywatny oraz frazę hasła. 1. Przejdź do zakładki SSH i włącz opcję Używaj tunelu SSH. 2. Podaj wymagane informacje: Host/Adres IP Host serwera SSH. Port Port serwera SSH (domyślnie 22). Nazwa użytkownika Użytkownik systemowy (nie jest to użytkownik bazy danych). Metoda Autentykacji Wybierz między opcją Autentykacja hasłem lub Autentykacja kluczem publicznym Klucz Prywatny Klucz prywatny używany jest wraz z kluczem publicznym. Klucz prywatny powinien być dostępny tylko dla Ciebie.

70 Navicat Data Modeler Win 70 Fraza hasła Fraza hasła jest jest szyfrem generowanego klucza autoryzacji. Fraza hasła zawiera do 1024 znaków. 3. Nazwa hosta w ogólnych ustawieniach połączenia SSH powinna zostać podana dokładnie taka, pod którą udostępniona została baza danych.

71 Navicat Data Modeler Win 71 Ustawienia HTTP (dostępne tylko dla MySQL, PostgreSQL oraz SQLite) Tunelowanie HTTP jest metodą połączenia z bazą danych na tej samej drodze, na jakiej nawiązywane jest połączenie ze stronami sieci WEB, czyli poprzez protokół " na porcie 80. Metoda ta jest zalecana tylko w tym przypadku, kiedy dostawca Internetu blokuje port, pod którym dostępna jest baza danych. Poniżej przedstawione zostały wymagane czynności, aby poprawnie skonfigurować połączenie HTTP: 1. Wgranie skryptu na serwer Aby użyć tej metody łączenia należy wpierw wgrać skrypt tunelu do katalogu serwera tak, aby dostępny był poprzez adres URL dla ustawień połączeń. Uwaga: ntunnel_mysql.php, ntunnel_pgsql.php lub ntunnel_sqlite.php dostępne są w katalogu instalacji programu. 2. Konfiguracja tunelu HTTP Poniżej przedstawione zostały wymagane czynności, aby poprawnie skonfigurować połączenie HTTP. i. Wybierz zakładkę HTTP oraz włącz opcję tunelu HTTP Tunel HTTP. ii. iii. iv. Podaj adres do skryptu tunelu, np. Jeśli serwer zawiera moduł ModSecurity, możesz wybrać Koduj zapytania w base64. Jeśli skrypt tunelu znajduje się na zabezpieczonym hasłem serwerze lub połączenie następuje poprzez serwer proxy, należy podać dane autentykacyjne w zakładce Autentykacja lub Proxy... v. Nazwa hosta w ogólnych ustawieniach połączenia HTTP powinna zostać podana dokładnie taka, pod którą udostępniona została baza danych. Uwaga: Tunel HTTP oraz tunel SSH nie mogą być aktywowane jednocześnie.

72 Navicat Data Modeler Win 72 Ustawienia SSL (dostępne tylko dla MySQL oraz PostgreSQL) SSL jest protokołem transmisji poufnych dokumentów w sieci Internet. Aby uzyskać połączenie SSL należy przede wszystkim zainstalować biblioteki OpenSSL oraz pobrać źródła baz danych. Poniżej przedstawione zostały wymagane czynności, aby poprawnie skonfigurować połączenie SSL: 1. Instalacja OpenSSL i MySQL/PostgreSQL. 2. Konfiguracja certyfikatu SSL dla MySQL/PostgreSQL. 3. Konfiguracja certyfikatu klienta dla Navicat Data Modeler. Uwaga: Dostępne od wersji 8.4 serwera PostgreSQL.

73 Navicat Data Modeler Win 73 Instalacja OpenSSL i MySQL/PostgreSQL Instalacja OpenSSL 1. Pobierz OpenSSL 2. Polecenie pod Linux: [zcat 0.96l.tar.gz tar xvf -] 3. Polecenie pod Linux: [./config] 4. Polecenie pod Linux: [make] 5. Polecenie pod Linux: [make install] Instalacja MySQL 1. Pobierz MySQL Polecenie pod Linux: [./configure --with -vio --with -openssl] 3. Polecenie pod Linux: [make] 4. Polecenie pod Linux: [make install] Uwaga: Zwróć uwagę, że polecenie SQL: [SHOW VARIABLES LIKE 'have_openssl';] zwróci wartość YES, jeśli serwer MySQL obsługuje OpenSSL Instalacja PostgreSQL 1. Pobierz PostgreSQL 2. Polecenie pod Linux: [./configure --with-openssl] 3. Polecenie pod Linux: [gmake] 4. Polecenie pod Linux: [gmake install] Uwaga: Zwróć uwagę, że polecenie SQL: [SHOW ssl;] zwróci wartość YES, jeśli serwer PostgreSQL obsługuje OpenSSL

74 Navicat Data Modeler Win 74 Konfiguracja certyfikatu SSL dla MySQL/PostgreSQL Aby utworzyć certyfikat serwera/klienta, zaloguj się do serwera Linux jako root oraz wykonaj poniższe polecenia: MySQL 1. DIR=`pwd`/openssl 2. PRIV=$DIR/private 3. mkdir $DIR $PRIV $DIR/newcerts 4. cp /usr/share/ssl/openssl.cnf $DIR 5. replace./democa $DIR -- $DIR/openssl.cnf 6. Generation of Certificate Authority(CA) /usr/local/ssl/bin/openssl req -new -x509 -keyout $PRIV/cakey.pem -out $DIR/cacert.pem -config $DIR/openssl.cnf Uwaga: Jeśli jest wymagany certyfikat PEM, wówczas w kolejnym kroku podaj hasło "PEM". 7. Tworzenie żądania i klucza serwera /usr/local/ssl/bin/openssl req -new -keyout $DIR/server-key.pem -out $DIR/server-req.pem -days config $DIR/openssl.cnf 8. Usuń frazę hasła z klucza (opcjonalnie) /usr/local/ssl/bin/openssl rsa -in $DIR/server-key.pem -out $DIR/server-key.pem 9. Podpisz certyfikat serwera /usr/local/ssl/bin/openssl ca -policy policy_anything -out $DIR/server-cert.pem -config $DIR/openssl.cnf -infiles $DIR/server-req.pem

75 Navicat Data Modeler Win Utwórz żądanie oraz klucz klienta /usr/local/ssl/bin/openssl req -new -keyout $DIR/client-key.pem -out $DIR/client-req.pem -days config $DIR/openssl.cnf 11.Usuń frazę hasła z klucza (opcjonalnie) /usr/local/ssl/bin/openssl rsa -in $DIR/client-key.pem -out $DIR/client-key.pem 12.Podpisz certyfikat klienta /usr/local/ssl/bin/openssl ca -policy policy_anything -out $DIR/client-cert.pem -config $DIR/openssl.cnf -infiles $DIR/client-req.pem 13.Utwórz plik konfiguracyjny my.cnf oraz umieść go w katalogu /etc lub katalogu instalacji MySQL (standardowo katalog ten znajduje się w /usr/local/var) my.cnf Przykładowa zawartość pliku konfiguracyjnego: [klient] ssl-ca=$dir/cacert.pem ssl-cert=$dir/client-cert.pem ssl-key=$dir/client-key.pem [mysqld] ssl-ca=$dir/cacert.pem ssl-cert=$dir/server-cert.pem ssl-key=$dir/server-key.pem 14.Aby uruchomić demona MySQL wykonaj: /usr/local/libexec/mysqld -u mysql & lub /usr/local/sbin/mysqld -u &

76 Navicat Data Modeler Win 76 PostgreSQL 1. Aby utworzyć podpisany przez siebie certyfikat serwera, wykonaj poniższe polecenia OpenSSL: openssl req -new -text -out server.reqm 2. Wypełnij wymagane informacje, o które zapyta generator openssl. Upewnij się, że pole "Common Name" zostanie wypełnione adresem lokalnym. Hasło może pozostać puste. Program openssl wygeneruje również klucz zabezpieczony frazą hasła (hasło musi mieć conajmniej 4 znaki). Aby usunąć frazę hasła wykonaj polecenie: openssl rsa -in privkey.pem -out server.key rm privkey.pem 3. Podaj frazę hasła aby odblokować klucz, a następnie wykonaj: openssl req -x509 -in server.req -text -key server.key -out server.crt 4. aby wygenerować certyfikat. Wygenerowany certyfikat należy także skopiować do ścieżki certyfikatów. Ostatecznie wykonaj polecenie: chmod og-rwx server.key

77 Navicat Data Modeler Win 77 Konfiguracja certyfikatu klienta dla Navicat Data Modeler Poniższe instrukcje poprowadzą Cię przez proces konfiguracji połączenia SSL w Navicat Data Modeler z bazą MySQL/PostgreSQL. Aby poprawnie skonfigurować połączenie należy wykonać krok 1 oraz 2, a następnie podać poprawną konfigurację w odpowiednich polach. MySQL 1. Wybierz zakładkę SSL oraz zaznacz opcję Używaj SSL. 2. Aby używać poprawnie autentykacji podaj wymagane dane: Klucz klienta, Certyfikat klienta oraz Certyfikat CA standardowo znajduje się w katalogu /usr/local/openssl. Skopiuj pliki certyfikatów i umieść je na swoim komputerze. Szyfr określony (opcjonalnie) jest wymagany tylko wtedy, gdy wartość kolumny ssl_type jest ustawiona na "SPECIFIED" - [kolumna ssl_type znajduje się w systemowej bazie "mysql" w tabeli "user"]. PostgreSQL 1. Wybierz zakładkę SSL oraz zaznacz opcję Używaj SSL. 2. Wybierz Tryb SSL. require - wymagaj - połączenie SSL bez sprawdzania autentyczności certyfikatu verify-ca - weryfikuj certyfikat - połączenie SSL oraz sprawdzenie, czy certyfikat serwera zostsał wydany przez zaufaną instytucję verify-full - weryfikuj wszystko - połączenie SSL oraz sprawdzenie, czy certyfikat serwera zostsał wydany przez zaufaną instytucję oraz czy adres serwera jest zgodny z adresem, dla którego został wydany certyfikat 3. Aby używać autentykacji zaznacz opcję Używaj autentykacji oraz podaj wymagane informacje: Klucz klienta, Certyfikat klienta oraz Certyfikat CA standardowo znajduje się w katalogu /usr/local/openssl. Skopiuj pliki certyfikatów i umieść je na swoim komputerze. Certyfikaty unieważnione określa ścieżkę do listy unieważnionych certyfikatów (CRL).

78 Navicat Data Modeler Win 78 OpenSSL dla serwera PostgreSQL posiada sporą liczbę szyfrów i algorytmów autentykacji o różnej sile, które możesz wykorzystać do autentykacji SSL. Możesz również określić własny szyfr modyfikując parametr ssl_ciphers w konfiguracji postgresql.conf.

79 Navicat Data Modeler Win 79 Ustawienia zaawansowane (dostępne tylko dla połączeń MySQL, Oracle, SQLite oraz SQL Server) Dostosuj ustawienia połączeń do własnych potrzeb. Szczegółowe informacje znajdują się poniżej. MySQL Kodowanie Wybierz kodowanie dla połączenia z MySQL, jeśli nie jest w użyciu kodowanie MySQL. Używaj kodowania MySQL Zalecane jest, aby dla serwerów MySQL od wersji 4.1 zostało użyte kodowanie domyślne. Używaj kompresji Opcja określa, czy dane podczas transmisji będą kompresowane (pod warunkiem, że obie strony wspierają kompresję zlib). Używaj potoku/gniazda Opcja wskazuje na to, czy połączenie zostanie wykonane przez określony soket/gniazdo. Oracle Rola Określa, czy połączenie zostanie wykonane z uprawnieniem użytkownika Domyślny, SYSOPER lub SYSDBA. Autentykacja systemowa Opcja określa, czy połączenie zostanie uwierzytelnione na podstawie użytkownika systemu operacyjnego. SQLite Szyfrowanie danych Zaznacz opcję oraz podaj Hasło aby móc łączyć się z zaszyfrowaną bazą SQLite. Widoczne bazy danych Aby pokazać lub ukryć bazę dla połączenia.

80 Navicat Data Modeler Win 80 Serwer SQL Startowa baza danych Baza danych, która domyślnie zostanie otworzona podczas nawiązania połączenia. Używaj szyfrowania Opcja pozwala używać szyfrowania.

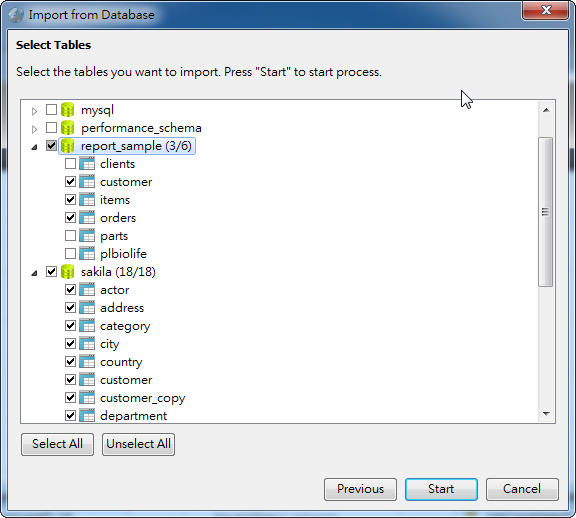

81 Navicat Data Modeler Win 81 Wybó r tabel do zapisu w bazie danych Możesz wybrać dowlną bazę danych, schematy lub tabele do importu. Użyj przycisku Wykonaj aby rozpocząć proces odwzorowania bazy danych w modelu.

82 Navicat Data Modeler Win 82 Generowanie skryptu SQL (dostępne tylko w pełnej wersji) Po zakończeniu projektowania modelu możesz zapisać strukturę tabel i relacje jako plik skryptowy SQL. Użyj opcji Eksport SQL aby wygenerować skrypt. Wybierz Narzędzia -> Eksport SQL... z głównego menu. Ustaw opcje eksportu w odpowiednich zakładkach. Kliknij przycisk OK.

83 Navicat Data Modeler Win 83 Opcje podstawowe eksportu SQL Plik Podaj nazwę pliku i wskaż jego lokalizację. Tabela Wybierz tabele do eksportu.

84 Navicat Data Modeler Win 84 Opcje zaawansowane eksportu SQL Poniższe opcje zależne są od wybranego typu połączenia: Ogólny, MySQL, PostgreSQL, Oracle, SQLite lub SQL Server. Wersja serwera Wybierz wersję SQL. Dołącz schemat Jeśli opcja zostanie zaznaczona, dołączany jest schemat. Jeśli opcja natomiast nie zostanie zaznaczona, dołączona zostanie tylko tabela. Dołącz DROP Jeśli opcja zostanie zaznaczona, dołączane są polecenia usunięcia tabel. Dołącz DROP z opcją CASCADE Jeśli opcja zostanie zaznaczona, dołączane są polecenia usunięcia tabel z opcją CASCADE. Dołącz klucze główne Jeśli opcja zostanie zaznaczona, dołączane są klucze główne. Dołącz klucze obce Jeśli opcja zostanie zaznaczona, dołączane są klucze obce. Dołącz unikaty Jeśli opcja zostanie zaznaczona, dołączane są unikaty. Dołącz indeksy Jeśli opcja zostanie zaznaczona, dołączane są indeksy tabeli. Dołącz zestaw znaków Jeśli opcja zostanie zaznaczona, dołączane są zestawy znaków tabeli. Dołącz wartości Auto Increment Jeśli opcja jest zaznaczona, wstawiane są dokładne wartości auto increment. Dołącz kolację Jeśli opcja zostanie zaznaczona, dołączane są kolacje tabeli.

85 Navicat Data Modeler Win 85 Bezpośredni zapis w bazie danych (dostępne tylko w pełnej wersji) Bezpośredni zapis w bazie danych jest jedną z kluczowych możliwości programu Navicat Data Modeler. Dzięki tej funkcji w prostu sposób porównasz swój model z istniejącą strukturą lub utworzysz nową strukturę w docelowej bazie danych. Program Navicat Data Modeler udostępnia kreator, który przeprowadzi Cię krok po kroku poprzez pełen proces odwzorowania. Wybierz Narzędzia -> Synchronizuj do bazy danych... z głównego menu. Wybierz typ synchronizacji. Wybierz schemat/tabele źródłowe. Wybierz połączenie docelowe oraz ustaw opcje synchronizacji. Kliknij przycisk Poró wnaj aby wygenerować skrypt różnic między tabelami źródłowymi a docelowymi. Wybierz skrypt, który chcesz uruchomić. Kliknij przycisk Wykonaj.

86 Navicat Data Modeler Win 86 Wybó r typu synchronizacji Synchronizuj wybrane schematy Wykonanie synchronizacji wszystkich tabel schematu. Synchronizuj wybrane tabele Wykonanie synchronizacji tylko tabel.

87 Navicat Data Modeler Win 87 Wybó r schemató w/tabel Wybierz dowolne schematy/tabele modelu do porównania ze schematami/tabelami docelowymi. Jeśli tabele należą do tego samego schematu, wybierz istniejący schemat, w przeciwnym razie podaj schemat docelowy do porównania.

88 Navicat Data Modeler Win 88 Wybór połaczenia docelowego Cel Połączenie Wybór połączenia docelowego oraz docelowej bazy danych z listy zachowanych połączeń. Zarządzaj połączeniami Przegląd i edycja połączeń. Aby uzyskać więcej informacji przejdź do sekcji Wybór połączenia do odwzorowania w modelu. Opcje poró wnywania Poniższe opcje zależne są od wybranego typu połączenia: MySQL, PostgreSQL, Oracle, SQLite lub SQL Server. Sprawdzaj wielkość liter identyfikatora Zaznacz opcję, jeśli chcesz porównać indetyfikator z rozróżnieniem wielkości liter. Porównaj klucze główne Zaznacz opcję, jeśli chcesz porównać klucze obce. Poró wnaj klucze obce Zaznacz opcję, jeśli chcesz porównać klucze obce. Poró wnaj indeksy Zaznacz opcję, jeśli chcesz porównać indeksy. Poró wnaj zestaw znakó w Zaznacz opcję, jeśli chcesz porównać zestaw znaków tabel. Poró wnaj unikaty Zaznacz opcję, jeśli chcesz porównać unikaty. Porównaj wartości Auto Increment Zaznacz opcję, jeśli chcesz porównywać wartości auto-increment. Poró wnaj kolacje Zaznacz opcję, jeśli chcesz porównać kolacje tabel.

89 Navicat Data Modeler Win 89 Opcje synchronizacji Kod tworzenia objektó w Zaznacz opcję, jeśli chcesz dołączyć wszystkie polecenia SQL tworzenia na docelowej bazie danych. Kod tworzenia objektó w Zaznacz opcję, jeśli chcesz dołączyć wszystkie polecenia SQL aktualizacji na docelowej bazie danych. Kod usunięcia objektów Zaznacz opcję, jeśli chcesz dołączyć wszystkie polecenia SQL usunięcia na docelowej bazie danych. Ignoruj błędy Ignorowanie błędów podczas synchronizacji.

90 Navicat Data Modeler Win 90 Przeglądanie wyników porównania Obiekty źródłowe/docelowe Widok drzewa przedstawia różnice między tabelami źródłowymi a docelowymi. Szczegóły dostępne są jako zapytania SQL na liście Zapytania modyfikacji. Element koloru czerwonego przedstawia nieistniejące bazy danych / schematy. Element koloru niebieskiego przedstawia obiekt istniejący na jednej z porównywanych baz danych lub schematów. Zapytania modyfikacji Wszystkie skrypty zostaną wykonane na docelowej bazie danch lub schemacie oraz zostaną domyślnie odznaczone na liście Zapytania modyfikacji. Wybierz zapytania, które chcesz wykonać. Możesz zaznaczyć również kilka linii skryptu oraz kliknąć prawym przyciskiem myszy. Wówczas wyświetlone zostanie menu kontekstowe.

91 Navicat Data Modeler Win 91 Aby wyświetlić pełne wyrażenie SQL kliknij dwukrotnie wybrane wyrażenie oraz wybierz polecenie Szczegóły skryptu. Użyj przycisku Wykonaj aby wykonać zaznaczone zapytanie.

92 Navicat Data Modeler Win 92 Opcje Program Navicat Data Modeler udostępnia szereg opcji konfiguracyjnych programu oraz interfejsu użytkownika. Wybierz polecenie Narzędzia -> Opcje z głównego menu. Opcje ogólne Opcje modelu Pozostałe opcje

93 Navicat Data Modeler Win 93 Opcje ogó lne Ogó lne Pokazuj tekst obok przyciskó w Wyświetlanie tekstu obok przycisków w paskach narzędzi. Podpowiedź: Uruchom ponownie program, aby zmiany zostały zastosowane. Użyj ciemnej kolorystyki interfejsu Jeśli opcja zostanie zaznaczona, zostanie użyty kolor czarny jako podstawowy kolor interfejsu użytkownika. Podpowiedź: Uruchom ponownie program, aby zmiany zostały zastosowane.

94 Navicat Data Modeler Win 94 Opcje modelu Ogó lne Podświetlaj elementy Jeśli opcja zostanie zaznaczona, program podświetli niebieską ramką element, nad którym znajdzie się kursor myszy. Podpowiedź: Uruchom ponownie program, aby zmiany zostały zastosowane. Podświetlaj relacje Jeśli opcja zostanie zaznaczona, program podświetli w kolorze niebieskim lub zielonym relację między tabelami, gdy kursor myszy znajdzie się nad linią relacji. Podpowiedź: Uruchom ponownie program, aby zmiany zostały zastosowane. Dopasuj typy pó l Jeśli opcja zostanie zaznaczona, program dopasuje typy pól edycji pól bez użycia kreatora tabel.. Podpowiedź: Uruchom ponownie program, aby zmiany zostały zastosowane.

95 Navicat Data Modeler Win 95 Pozostałe opcje Priorytet Priorytet określa stopień ważności wykonania danego zadania. Ustaw priorytet na niższy lub wyższy zależnie od potrzeby.

96 Navicat Data Modeler Win 96 Opcje powiązań plików Powiązania plików Opcja ta dowiązuje rozszerzenia plików obsługiwanych przez program Navicat Data Modeler, np. plik.ndm (profil programu Data Modeler). Uwaga: Dla systemu Vista lub nowszego należy kliknąć na Powiązania plików aby otworzyć listę.

97 Navicat Data Modeler Win 97 Opcje OCI (dostępne tylko w pełnej wersji oraz dla Oracle) Ogó lne Biblioteka OCI (oci.dll) Wybierz Klient Oracle/Klient Oracle ścieżka katalogu, który zawiera bibliotekę OCI (oci.dll) dla połączeń Basic/TNS. Klient Oracle jest biblioteką aplikacji klienckiej utworzonej zgodnie z OCI, OCCI, JDBC-OCI lub ODBC. Biblioteka umożliwia na uzyskanie dostępu do bazy danych oraz wszystkich jej parametrów w najprostszy sposób. Biblioteka dostarczana jest także wraz z instalatorem programu Navicat Data Modeler. Możesz również pobraćklient Oracle / Klient Oracle przez - Pobieranie Klient Oracle html Klient Oracle Proces instalacji Klient Oracle Klient Oracle Podpowiedź: Uruchom ponownie program, aby zmiany zostały zastosowane.

98 Navicat Data Modeler Win 98 Pozostałe narzędzia Program Navicat Data Modeler zawiera narzędzia, które w znacznym stopniu usprawnią pracę każdego użytkownika. Filtr tabel Tryb pełnoekranowy

99 Navicat Data Modeler Win 99 Filtr tabel Filtr tabel to narzędzie, dzięki któremu wyświetlisz tylko te tabele, które Cię aktualnie interesują. Wybierz polecenie oraz podaj frazę wyszukiwania. Aby usunąć kryterium filtra usuń wcześniej podany ciąg znaków.
