1 System monitoringu zanieczyszczenia powietrza perfect-air Instrukcja instalacji i obsługi wersja oprogramowania: 0.7 lub wyższa wersja urządzenia: 1 lub wyższa

2 SPIS TREŚCI 1. Instalacja, podłączenie i uruchomienie Status urządzenia (STATUS) Konfiguracja (KONFIG.) Konfiguracja zaawansowana (EKSPERT) Sprzętowy przycisk RESET Panel sygnalizacyjny LED Rejestracja stacji w aplikacji systemu perfect-air Zarządzanie stacjami Parametry techniczne czujnika Zakres dostawy czujnika

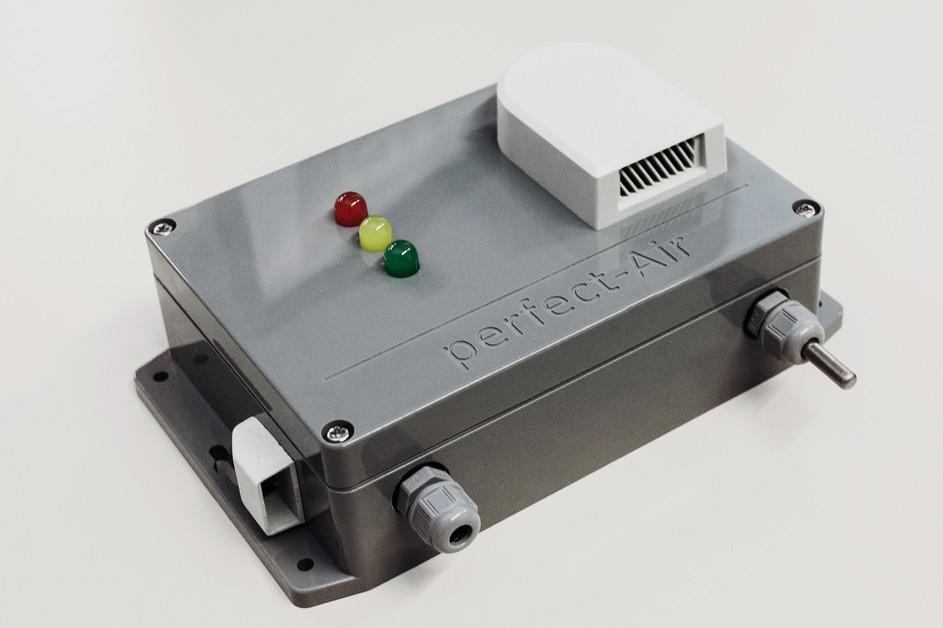

3 1. Instalacja, podłączenie i uruchomienie Czujnik perfect-air to zaawansowane urządzenie elektroniczne umożliwiające pomiar stężenia pyłów zawieszonych oraz podstawowych parametrów powietrza takich jak temperatura, wilgotność względna oraz ciśnienie atmosferyczne. Konstrukcja czujnika narzuca jego montaż i użytkowanie na zewnątrz pomieszczeń. Czujnik może być używany wewnątrz pomieszczeń jednak nie można go wtedy łączyć z siecią systemu perfect-air. Nie istnieje uniwersalny przepis na właściwą lokalizację czujnika. Istnieją jednak pewne zasady, którymi warto się kierować, wybierając miejsce instalacji sensora: Przepływ powietrza wokół czerpni nie powinien być ograniczony żadnymi przeszkodami. Czerpnia powinna znajdować się na wysokości od 1,5 m do 4 m powyżej poziomu gruntu. Dopuszcza się usytuowanie czerpni na wysokości max. 8 m w przypadkach, gdy punkt pomiarowy ma być reprezentatywny dla większego obszaru. Należy unikać ponownego zasysania przez czerpnię powietrza odprowadzanego z wyrzutni. Należy unikać bezpośredniego zasysania przez czerpnię substancji przed ich dostatecznym wymieszaniem z powietrzem. Błędem jest zatem umieszczenie sensora zbyt blisko komina lub innego źródła zanieczyszczeń. Lokalizacja czujnika w miejscu silnie nasłonecznionym będzie powodowała zawyżanie wskazań temperatury. Umieszczenie sensora w miejscu nieosłoniętym narazi go na zbyt intensywne działania czynników atmosferycznych, np. na zalepienie otworów zasysania i wylotu powietrza podczas intensywnej śnieżycy. Montując czujnik w dolinach trzeba pamiętać, że zbiera się tam ciężkie i zimne powietrze. Pomiary w takich miejscach wskazują zawsze wysoki poziom zanieczyszczeń. 3

4 Obudowę czujnika należy zamontować za pomocą wkrętów lub opasek zaciskowych. Do zasilania czujnika perfect-air służy dołączony do zestawu zasilacz 24 VDC. Zasilanie należy dołączyć do zacisków złącza POWER. Polaryzacja zasilania nie ma znaczenia. Kabel zasilający należy wprowadzić poprzez przepust kablowy umieszczony w lewej, dolnej części obudowy stacji. Rys. 1. Widok ogólny czujnika perfect-air Wlot (czerpnia) badanego powietrza. Panel sygnalizacyjny LED. Wylot (wyrzutnia) powietrza z czujnika. Sensor pomiaru temperatury zewnętrznej. Przepust kablowy dla przewodu zasilającego. 4

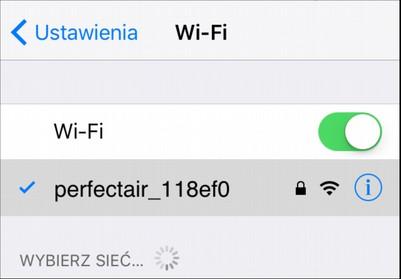

5 Włączenie urządzenia następuje po podłączeniu zasilacza do gniazdka 230V. Po włączeniu zasilania następuje automatyczny start stacji sygnalizowany miganiem zielonej diody LED. Po upływie 30 do 45 sekund sekwencja startowa zakończy się, zielona dioda zaczyna świecić światłem ciągłym, można przystąpić do konfiguracji czujnika perfect-air. Rys. 2. Połączenie z sensorem. Obsługa i konfiguracja stacji odbywa się poprzez interfejs webowy dostępny po połączeniu się ze stacją poprzez Wi-Fi. By połączyć się ze stacją, należy w ustawieniach Wi-Fi komputera lub innego urządzenia odnaleźć sieć, której nazwa (SSID) rozpoczyna się ciągiem perfectair_xxxxxx gdzie xxxxxx to dowolne cyfry i litery od a do f. Dla ułatwienia, nazwa SSID umieszczona została na specjalnej nalepce wklejonej wewnątrz obudowy czujnika. Po zlokalizowaniu sieci Wi-Fi odpowiedniej stacji należy się z nią połączyć. Sieć jest zabezpieczona domyślnym hasłem (patrz wkładka w instrukcji), które po pierwszej konfiguracji należy zmienić. Po połączeniu się ze stacją, w przeglądarce internetowej należy wpisać adres 5

6 2. Status urządzenia (STATUS) Interfejs webowy czujnika perfect-air podzielono na trzy sekcje. Po połączeniu się z adresem automatycznie załadowana zostanie sekcja STATUS wskazująca numer seryjny, wyniki pomiarów oraz parametry konfiguracji urządzenia. Rys. 3. Interfejs urządzenia zakładka status. Wyniki pomiarów obejmują: WJP: Wskaźnik Jakości Powietrza PM 10: Pomiar zapylenia cząstkami o średnicy mniejszej niż 10 mikrometrów PM 2.5: Pomiar zapylenia cząstkami o średnicy mniejszej niż 2,5 mikrometra Temperatura, Wilgotność względna, Ciśnienie Parametry urządzenia obejmują: Adres IP: SSID sieci: Siła sygnału: Szybkość połączenia: Uptime: Wersja oprogramowania: Wersja urządzenia: Adres IP przyznany przez punkt dostępu Nazwa sieci, do której stacja jest obecnie podłączona Siła sygnału Wi-Fi, podawana w % Szybkość połączenia pomiędzy urządzeniem a punktem dostępu Czas od ostatniego uruchomienia urządzenia Wersja oprogramowania systemowego czujnika Wersja wykonania elektroniki czujnika 6

7 Adres MAC: Adres MAC karty sieciowej urządzenia Obliczanie wskaźnika jakości powietrza WJP: Wyświetlana wartość WJP (wskaźnik jakości powietrza) to zawsze wyższa z wartości, obliczona albo z wskazań poziomu koncentracji PM10 albo z wskazań poziomu koncentracji PM2.5. PM10 [µg/m³] > 200 PM2.5 [µg/m³] > 120 WARTOŚĆ WJP >100 Translacja wielkości WJP na opis jakości powietrza wygląda następująco: WJP > 100 opis jakości powietrza Bardzo dobra jakość powietrza Dobra jakość powietrza Umiarkowana jakość powietrza Dostateczna jakość powietrza Zła jakość powietrza Bardzo zła jakość powietrza 7

8 3. Konfiguracja (KONFIG.) Rys. 4. Interfejs urządzenia zakładka konfiguracja. W górnej części sekcji konfiguracji, poniżej menu głównego, wyświetlana jest lista widocznych punktów dostępowych Wi-Fi oraz siła ich sygnału. Jeśli lista ta nie jest wyświetlana po upływie dłuższego czasu, należy wcisnąć przycisk "PRZESKANUJ w celu ponownego sprawdzenia dostępnych w pobliżu sieci Wi-Fi. Następnie na wyświetlonej liście należy zaznaczyć wybrany punkt dostępowy oraz w znajdującym się poniżej listy polu Hasło do AP wpisać hasło dostępowe wybranego punktu. Wybór zatwierdzany jest przyciskiem POŁĄCZ. Po chwili pojawi się komunikat: Konfiguracja Wi-Fi zapisana. Proszę ponownie połączyć się z urządzeniem przez Wi-Fi. W celu dalszej konfiguracji i monitorowania stacji można ponownie połączyć się z Wi-Fi urządzenia i odświeżyć w przeglądarce stronę Jeśli urządzenie jest prawidłowo podłączone do sieci, na głównej stronie w sekcji Parametry urządzenia powinny wyświetlić się SSID punktu, do którego stacja jest podłączona oraz przyznany adres IP. W sekcji Konfiguracja urządzenia można zmienić nazwę urządzenia na własną. W polu Wysokość n.p.m. należy podać wysokość n.p.m. miejsca, w którym urządzenie będzie zamontowane. Ustawienie Panel LED umożliwia włączenie lub wyłączenie panelu LED umieszczonego na frontowej części urządzenia (wyświetlany opis WYŁĄCZ oznacza, że panel LED jest włączony, a naciśnięcie przycisku wyłączy go). Aby zapisać zmiany w ustawieniach, należy wcisnąć przycisk ZAPISZ. Aby uruchomić urządzenie ponownie, należy wcisnąć przycisk REBOOT. 8

9 4. Konfiguracja zaawansowana (EKSPERT) Dostęp do trybu EKSPERT chroniony jest hasłem (patrz wkładka w instrukcji). Rys. 5. Interfejs urządzenia zakładka ekspert. Tryb eksperta umożliwia: Zmianę hasła dostępu do urządzenia (hasła do interfejsu Wi-Fi urządzenia). Zmianę adresu serwera, na który stacja pomiarowa wysyła dane. Włączenie (nacisnąć przycisk WŁĄCZ) lub wyłączenie (nacisnąć przycisk WYŁĄCZ) opcji automatycznej aktualizacji oprogramowania. Widoczny przycisk (WŁĄCZ) oznacza, że automatyczna aktualizacja oprogramowania jest aktualnie wyłączona. Przywrócenie nastaw fabrycznych stacji poprzez naciśnięcie przycisku RESET. 9

10 5. Sprzętowy przycisk RESET Restart urządzenia przycisk naciśnięty, a następnie puszczony po równoczesnym zaświeceniu diod czerwonej, żółtej i zielonej. Przywrócenie ustawień fabrycznych przycisk naciśnięty, a następnie puszczony po rozpoczęciu równoczesnego migania diod: czerwonej, żółtej i zielonej. 6. Panel sygnalizacyjny LED Stacja perfect-air wyposażona została w panel LED składający się z trzech szerokokątnych diod świecących sygnalizujących aktualny stan pracy urządzenia. Rys. 6. Panel LED zaświecona jedna dioda przedstawia aktualną wartość wskaźnika jakości powietrza. Rys. 7. Panel LED wszystkie diody migają sygnalizując przesłanie danych pomiarowych na serwer. Dane przesyłane są co 3 minuty. 1

11 Rys.8. Panel LED trzykrotnie miga dioda koloru czerwonego, pozostałe diody sygnalizują kod błędu urządzenia. kod błędu E-0 E-1 E-2 E-3 opis błędu Usterka czujnika pomiaru temperatury zewnętrznej Usterka czujnika pomiaru zapylenia (PM2.5, PM10) Usterka czujnika pomiaru wilgotności względnej Usterka czujnika pomiaru ciśnienia atmosferycznego 11

12 7. Rejestracja stacji w aplikacji systemu perfect-air Zależnie od wersji zainstalowanego na serwerze oprogramowania wygląd oraz działanie aplikacji perfect-air może się delikatnie różnić od opisanego poniżej. Rys. 9. Zakładanie konta w systemie perfect-air. By zarejestrować stację pomiarową w systemie perfect-air, należy przejść na stronę platformy a następnie kliknąć ikonę użytkownika umieszczoną w prawym górnym rogu strony. W wyświetlonym menu należy wybrać opcję Załóż konto. Następnie należy wypełnić formularz rejestracji, podając swój adres , wybierając hasło dostępu do systemu perfect-air oraz opcjonalnie uzupełniając dane właściciela stacji pomiarowej. Warunkiem założenia konta jest zapoznanie się i akceptacja regulaminu korzystania z systemu monitoringu zanieczyszczenia powietrza perfect-air. 1

13 Rys. 10. Formularz rejestracji. Po zatwierdzeniu danych za pomocą przycisku Załóż konto na ekranie wyświetlony zostanie poniższy komunikat: Rys. 11. Komunikat potwierdzający dodanie nowego konta. 1

14 Po kliknięciu linku aktywacyjnego zamieszczonego w treści wiadomości , w domyślnej przeglądarce zostanie otwarta strona platformy perfect-air informująca o zakończeniu aktywacji konta i możliwości zalogowania się do systemu. Rys. 12. Aktywacja konta. Po zalogowaniu się obok ikonki użytkownika pojawi się jego nazwa. Ponowne kliknięcie tej ikonki otworzy menu, z poziomu którego możliwe jest przejście do formularza modyfikacji profilu użytkownika ( Zmodyfikuj profil ), trybu zarządzania czujnikami ( Zarządzaj czujnikami ) lub wylogowanie się ( Wyloguj ). Rys. 13. Logowanie w systemie perfect-air. Modyfikacja profilu użytkownika odbywa się w podobny sposób jak wprowadzanie danych użytkownika podczas rejestracji. Jedyna różnica polega na tym, że nie można zmienić ani nazwy użytkownika, ani adresu , na który zostało zarejestrowane konto. 1

15 8. Zarządzanie stacjami Rys. 14. Zarządzanie czujnikami systemu perfect-air. By zarejestrować w systemie czujnik, należy kliknąć przycisk Dodaj czujnik. W tabeli czujników pojawi się pusty wpis. W celu edycji danych czujnika należy użyć zielonej ikony ołówka. W polu Identyfikator (S/N) należy wpisać odczytany z interfejsu webowego numer seryjny (S/N). Identyfikatora nie można edytować po zatwierdzeniu danych, dlatego ważne jest, aby wpisywany numer był poprawny. Rys. 15. Dodawanie czujnika w systemie perfect-air. Do wprowadzenia długości i szerokości geograficznej można użyć przycisku Zlokalizuj, a następnie na mapce wybrać miejsce, w którym zainstalowany jest czujnik. Przełącznik Czujnik włączony zmienia stan widoczności czujnika na mapie. Czujniki, które nie są włączone, są widoczne jedynie dla zalogowanych właścicieli. Nie są widoczne wyniki pomiarów przesłanych z tych czujników na serwer. Po wprowadzeniu nazwy czujnika i opcjonalnym dodaniu zdjęcia lokalizacji czujnika lub dowolnej innej grafiki dane należy zatwierdzić przyciskiem Zatwierdź. Parametry czujników, które są już zarejestrowane, mogą być edytowane w analogiczny sposób po kliknięciu zielonej ikonki ołówka umieszczonej w panelu zarządzania czujnikami. Zalogowany użytkownik może w każdej chwili usunąć dowolny czujnik, którego jest właścicielem. Usunięcie czujnika następuje po kliknięciu czerwonej ikonki kosza. Po jej 1

16 kliknięciu pole wybranego czujnika podświetla się na czerwono i wyświetla się monit z prośbą o potwierdzenie operacji usunięcia czujnika z bazy danych. Jest to operacja nieodwracalna, a dane usuniętego czujnika są tracone bezpowrotnie. Rys. 16. Usuwanie czujnika z systemu perfect-air. 1

17 9. Parametry techniczne czujnika Pomiar ciśnienia: hpa Pomiar temperatury: C Pomiar wilgotności względnej: 0 100% Pomiar zapylenia PM2.5*: µg/m3 Pomiar zapylenia PM10*: µg/m3 Komunikacja: WiFi b/g/n Aktualizacja danych: co 3 minuty Zasilanie: 24 VDC, 1,5W/5W Temperatura pracy: C Obudowa: 171 (201) mm**, ABS, IP34 Rozstaw otworów mocujących: mm * mgła / wysoka wilgotność powietrza mogą powodować zawyżenia odczytów zapylenia ** podane wymiary nie uwzględniają elementów wentylacyjnych oraz przyłączy Dołączony do zestawu zasilacz nie jest odporny na działania czynników atmosferycznych. Nie należy montować zasilacza w miejscach o dużej wilgotności lub blisko wody. Zakres dopuszczalnej temperatury pracy zasilacza to -15 C do 60 C. 10. Zakres dostawy czujnika Kupując zestaw czujnika perfect-air, klient otrzymuje: uruchomiony i przetestowany moduł czujnika perfect-air zasilacz 230 VAC/24 VDC instrukcja instalacji i obsługi + dodatek hasła 1
