1 Angel GTS Instrukcja użytkownika dla lokalizatora LK 106 GPS 1

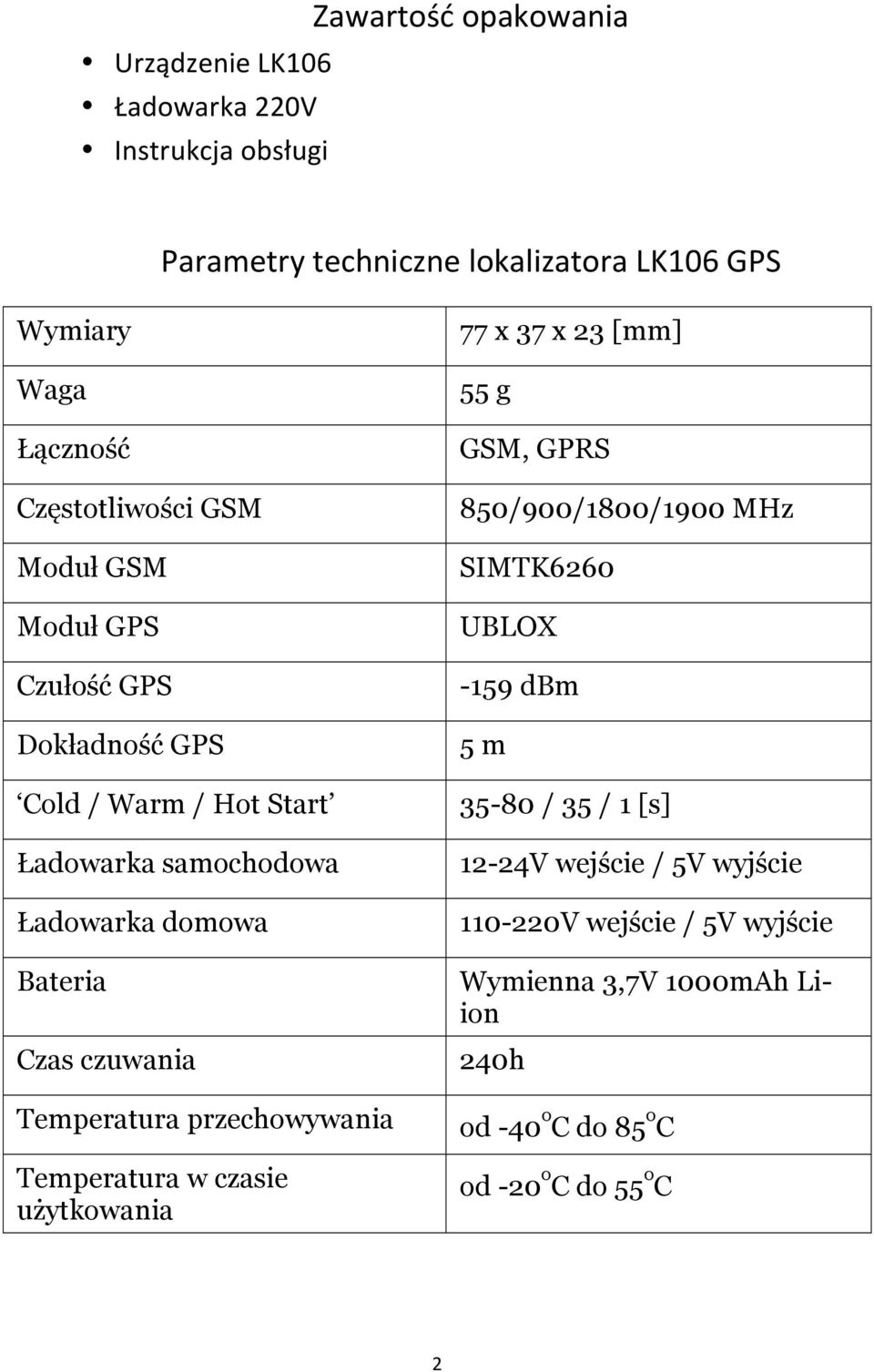

2 Urządzenie LK106 Ładowarka 220V Instrukcja obsługi Zawartość opakowania Parametry techniczne lokalizatora LK106 GPS Wymiary Waga Łączność Częstotliwości GSM Moduł GSM Moduł GPS Czułość GPS Dokładność GPS Cold / Warm / Hot Start Ładowarka samochodowa Ładowarka domowa Bateria Czas czuwania Temperatura przechowywania Temperatura w czasie użytkowania 77 x 37 x 23 [mm] 55 g GSM, GPRS 850/900/1800/1900 MHz SIMTK6260 UBLOX -159 dbm 5 m / 35 / 1 [s] 12-24V wejście / 5V wyjście V wejście / 5V wyjście Wymienna 3,7V 1000mAh Liion 240h od -40 o C do 85 o C od -20 o C do 55 o C 2

czuwania Temperatura przechowywania Temperatura w czasie użytkowania 77 x 37 x 23 [mm] 55 g GSM, GPRS 850/900/1800/1900 MHz SIMTK6260 UBLOX -159

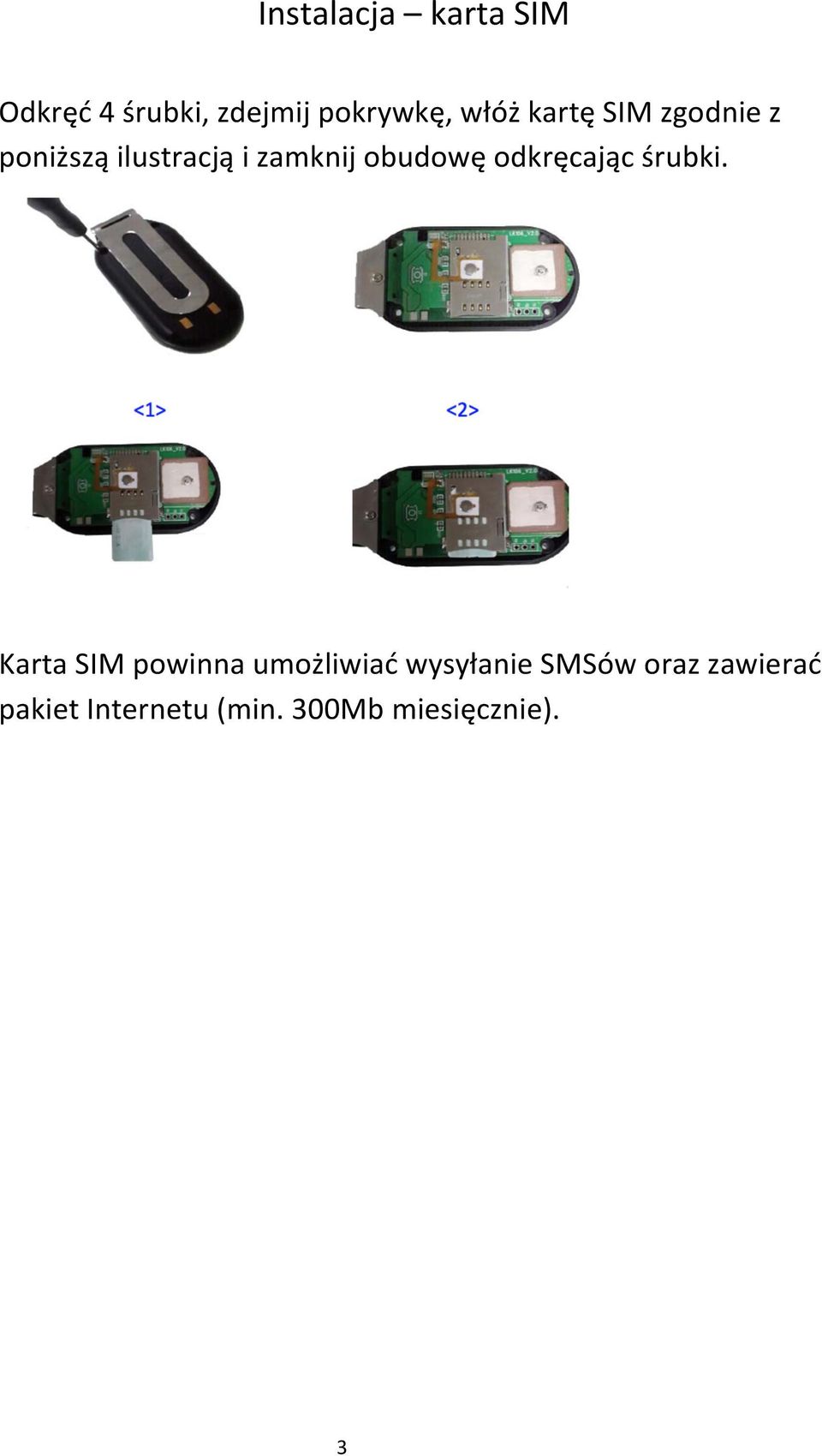

3 Instalacja karta SIM Odkręć 4 śrubki, zdejmij pokrywkę, włóż kartę SIM zgodnie z poniższą ilustracją i zamknij obudowę odkręcając śrubki. Karta SIM powinna umożliwiać wysyłanie SMSów oraz zawierać pakiet Internetu (min. 300Mb miesięcznie). 3

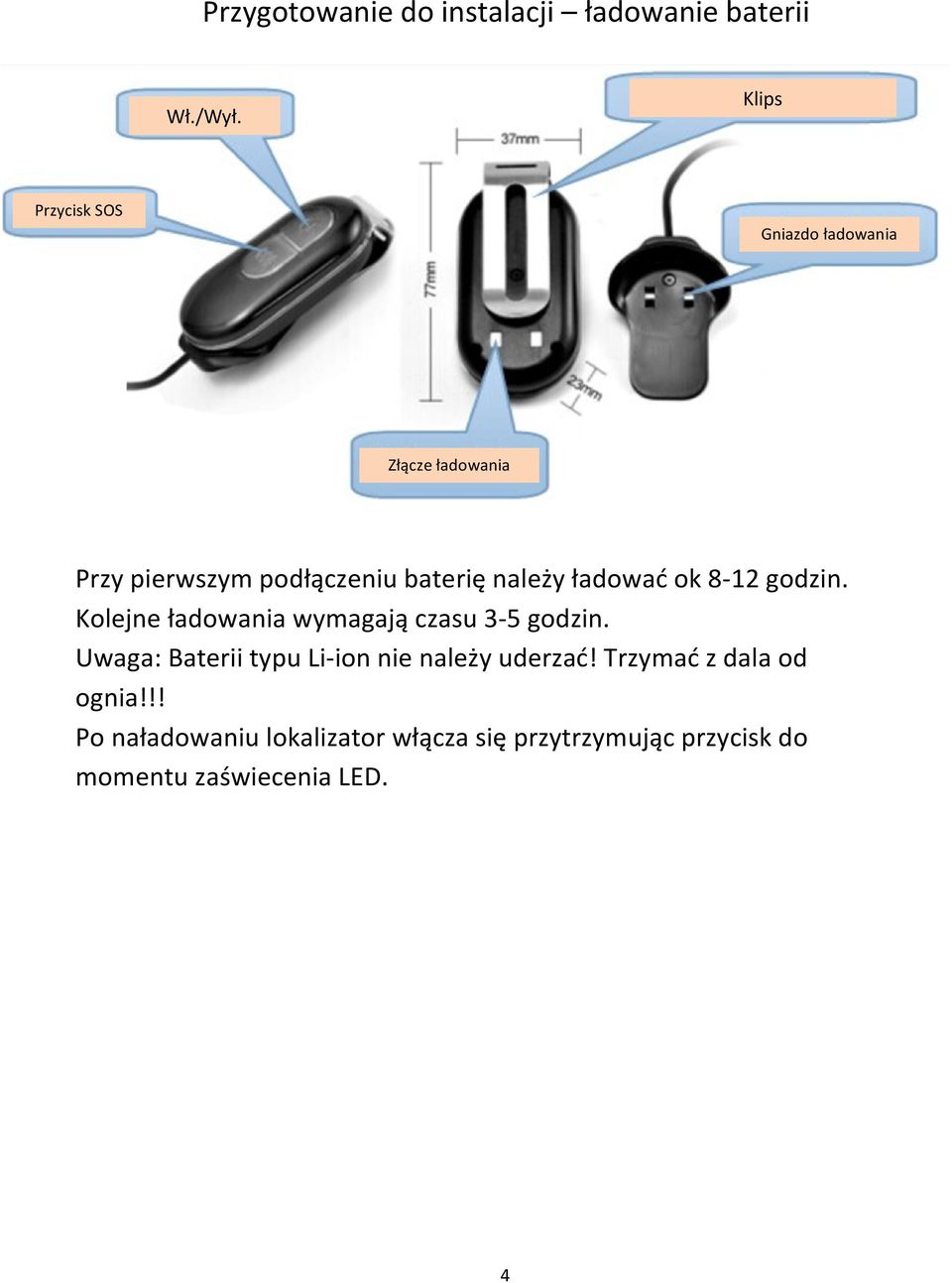

4 Przygotowanie do instalacji ładowanie baterii Wł./Wył. Klips Przycisk SOS Gniazdo ładowania Złącze ładowania Przy pierwszym podłączeniu baterię należy ładować ok 8-12 godzin. Kolejne ładowania wymagają czasu 3-5 godzin. Uwaga: Baterii typu Li- ion nie należy uderzać! Trzymać z dala od ognia!!! Po naładowaniu lokalizator włącza się przytrzymując przycisk do momentu zaświecenia LED. 4

ładować ok 8-12 godzin. Kolejne ładowania wymagają czasu 3-5 godzin.

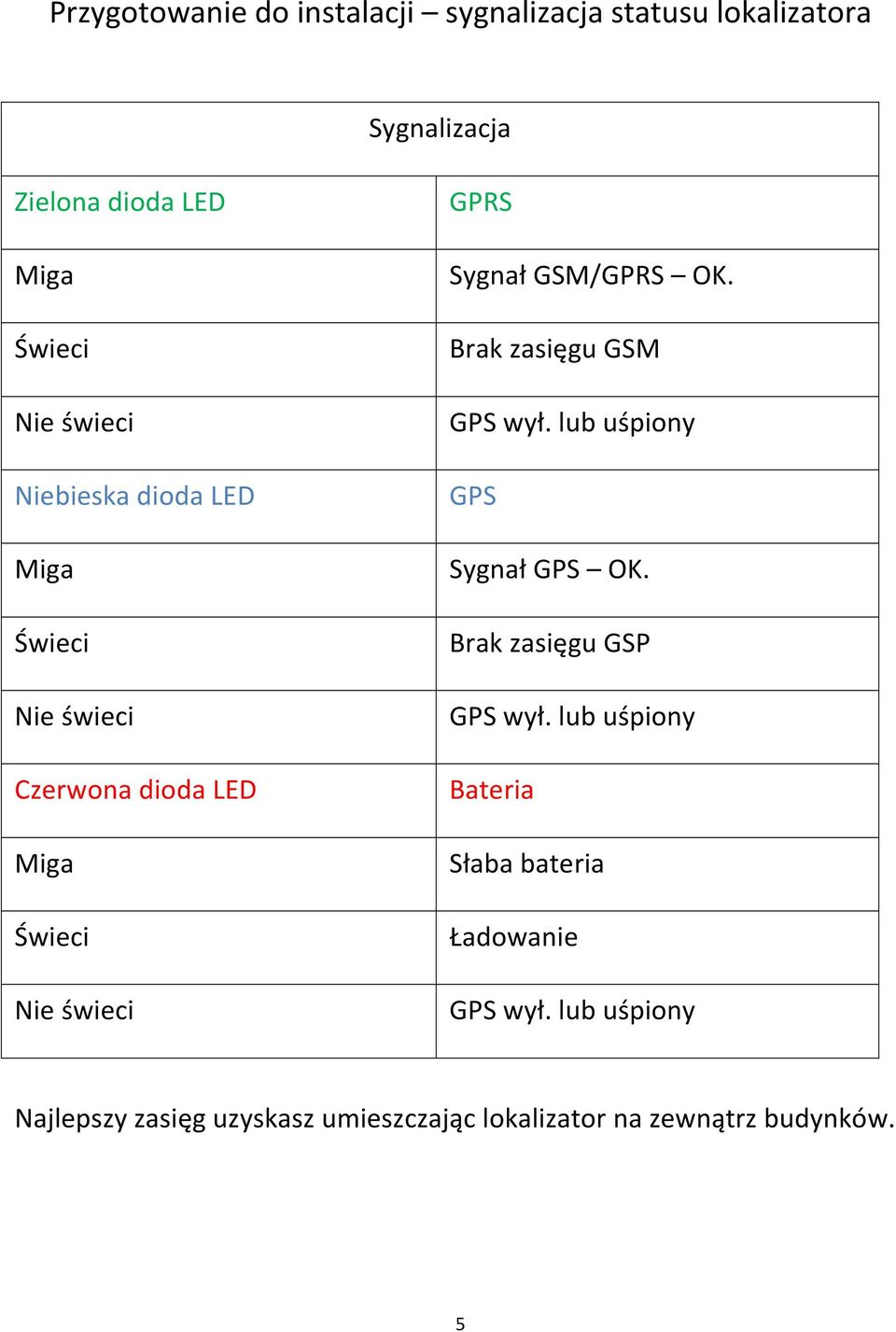

5 Przygotowanie do instalacji sygnalizacja statusu lokalizatora Sygnalizacja Zielona dioda LED Miga Świeci Nie świeci Niebieska dioda LED Miga Świeci Nie świeci Czerwona dioda LED Miga Świeci Nie świeci GPRS Sygnał GSM/GPRS OK. Brak zasięgu GSM GPS wył. lub uśpiony GPS Sygnał GPS OK. Brak zasięgu GSP GPS wył. lub uśpiony Bateria Słaba bateria Ładowanie GPS wył. lub uśpiony Najlepszy zasięg uzyskasz umieszczając lokalizator na zewnątrz budynków. 5

GSM/GPRS OK. Brak zasięgu GSM GPS wył. lub uśpiony GPS Sygnał GPS OK. Brak zasięgu GSP GPS wył.

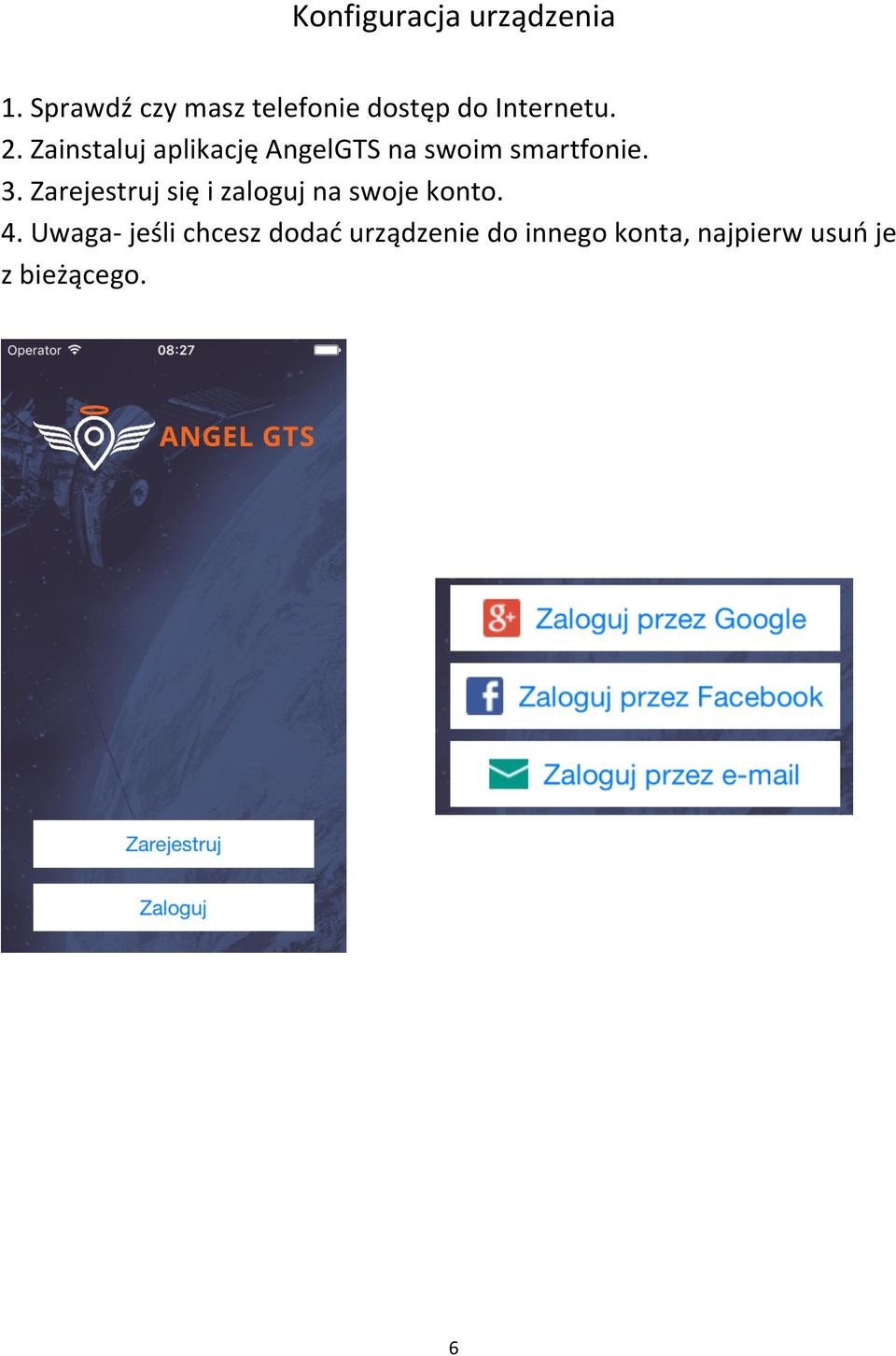

6 Konfiguracja urządzenia 1. Sprawdź czy masz telefonie dostęp do Internetu. 2. Zainstaluj aplikację AngelGTS na swoim smartfonie. 3. Zarejestruj się i zaloguj na swoje konto. 4. Uwaga- jeśli chcesz dodać urządzenie do innego konta, najpierw usuń je z bieżącego. 6

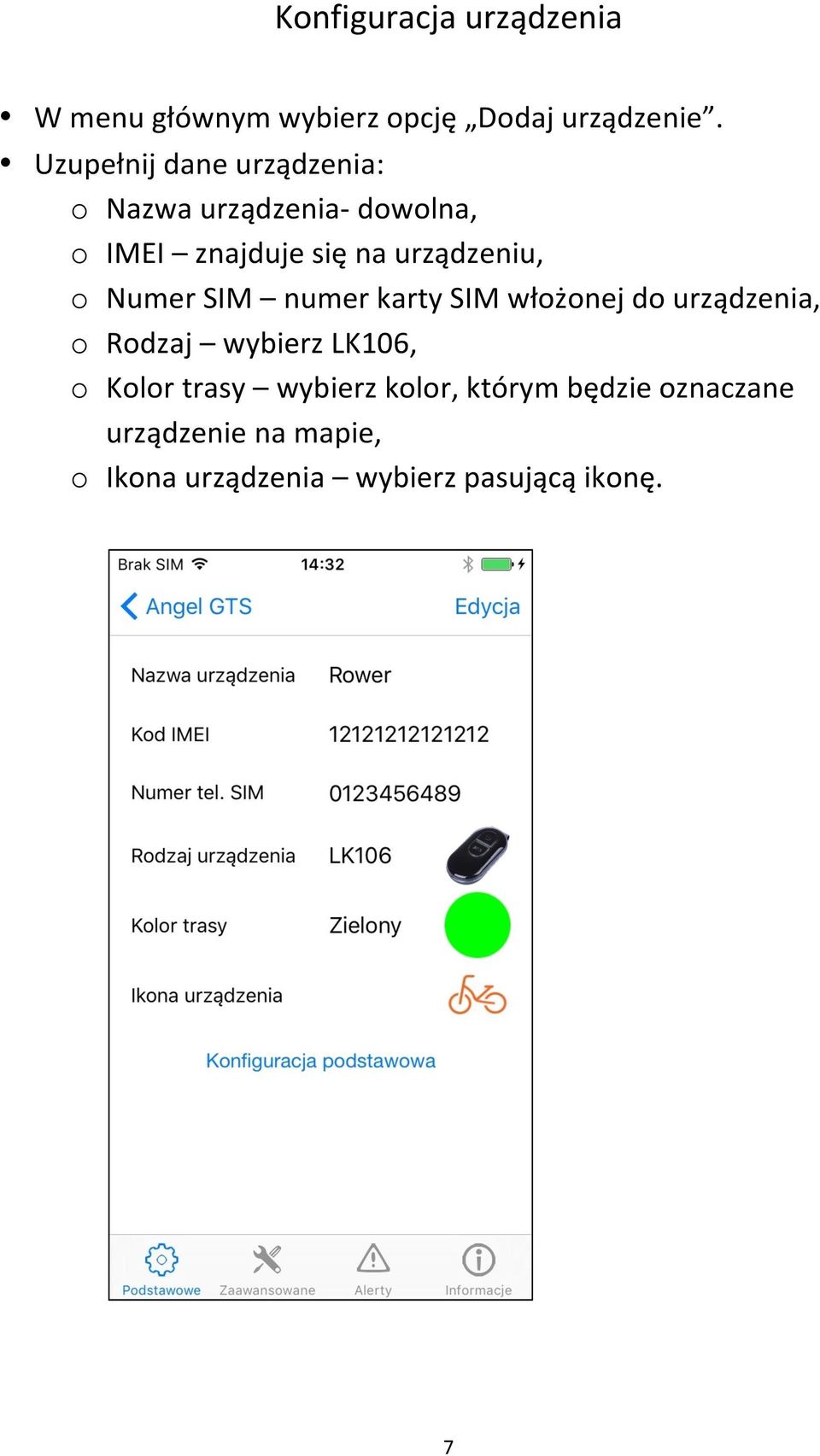

7 Konfiguracja urządzenia W menu głównym wybierz opcję Dodaj urządzenie. Uzupełnij dane urządzenia: o Nazwa urządzenia- dowolna, o IMEI znajduje się na urządzeniu, o Numer SIM numer karty SIM włożonej do urządzenia, o Rodzaj wybierz LK106, o Kolor trasy wybierz kolor, którym będzie oznaczane urządzenie na mapie, o Ikona urządzenia wybierz pasującą ikonę. 7

urządzeniu, o Numer SIM numer karty SIM włożonej do urządzenia, o Rodzaj wybierz LK106,

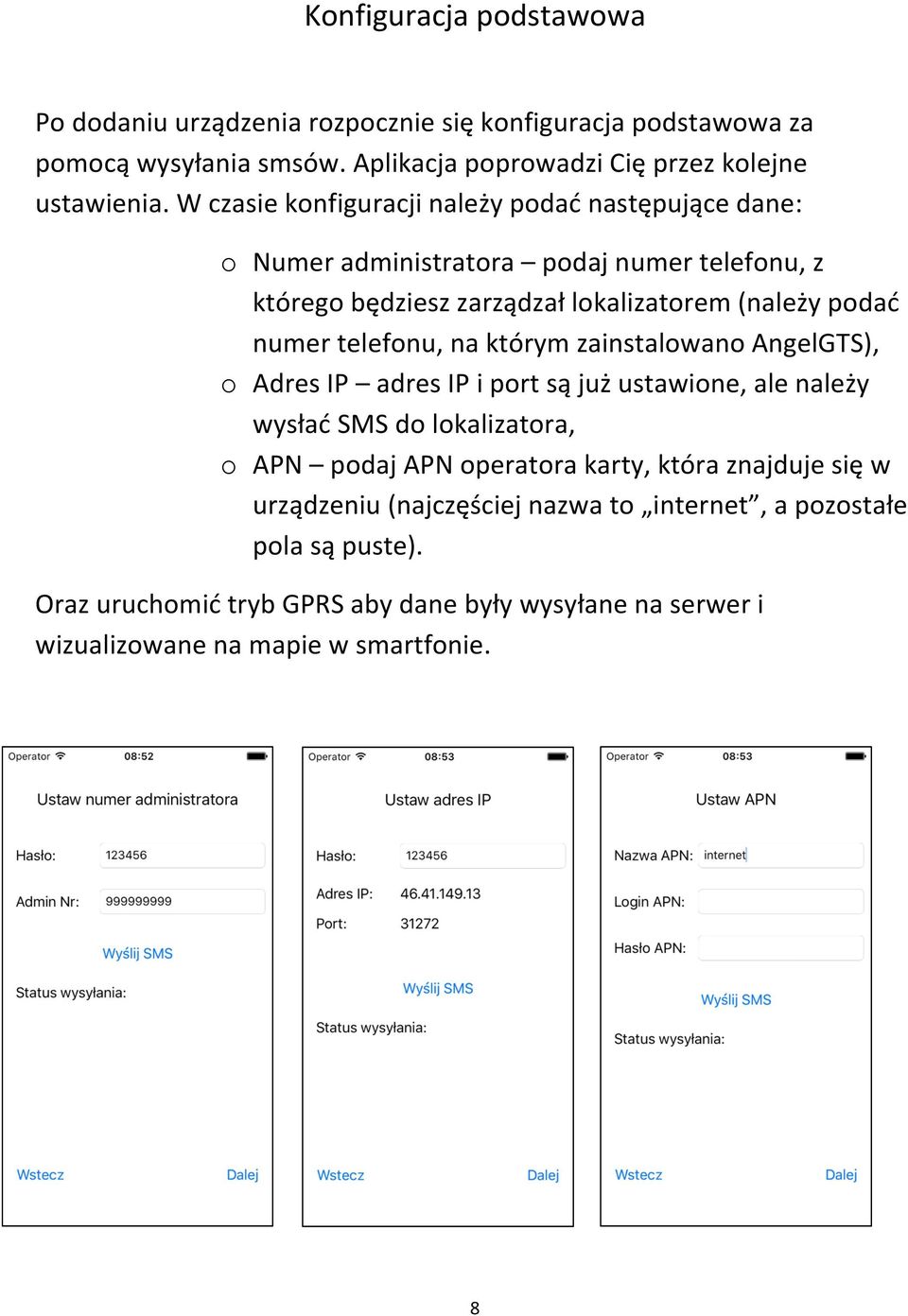

8 Konfiguracja podstawowa Po dodaniu urządzenia rozpocznie się konfiguracja podstawowa za pomocą wysyłania smsów. Aplikacja poprowadzi Cię przez kolejne ustawienia. W czasie konfiguracji należy podać następujące dane: o Numer administratora podaj numer telefonu, z którego będziesz zarządzał lokalizatorem (należy podać numer telefonu, na którym zainstalowano AngelGTS), o Adres IP adres IP i port są już ustawione, ale należy wysłać SMS do lokalizatora, o APN podaj APN operatora karty, która znajduje się w urządzeniu (najczęściej nazwa to internet, a pozostałe pola są puste). Oraz uruchomić tryb GPRS aby dane były wysyłane na serwer i wizualizowane na mapie w smartfonie. 8

telefonu, na którym zainstalowano AngelGTS), o Adres IP adres IP i port są już ustawione, ale należy wysłać SMS do lokalizatora, o APN podaj APN operatora karty, która

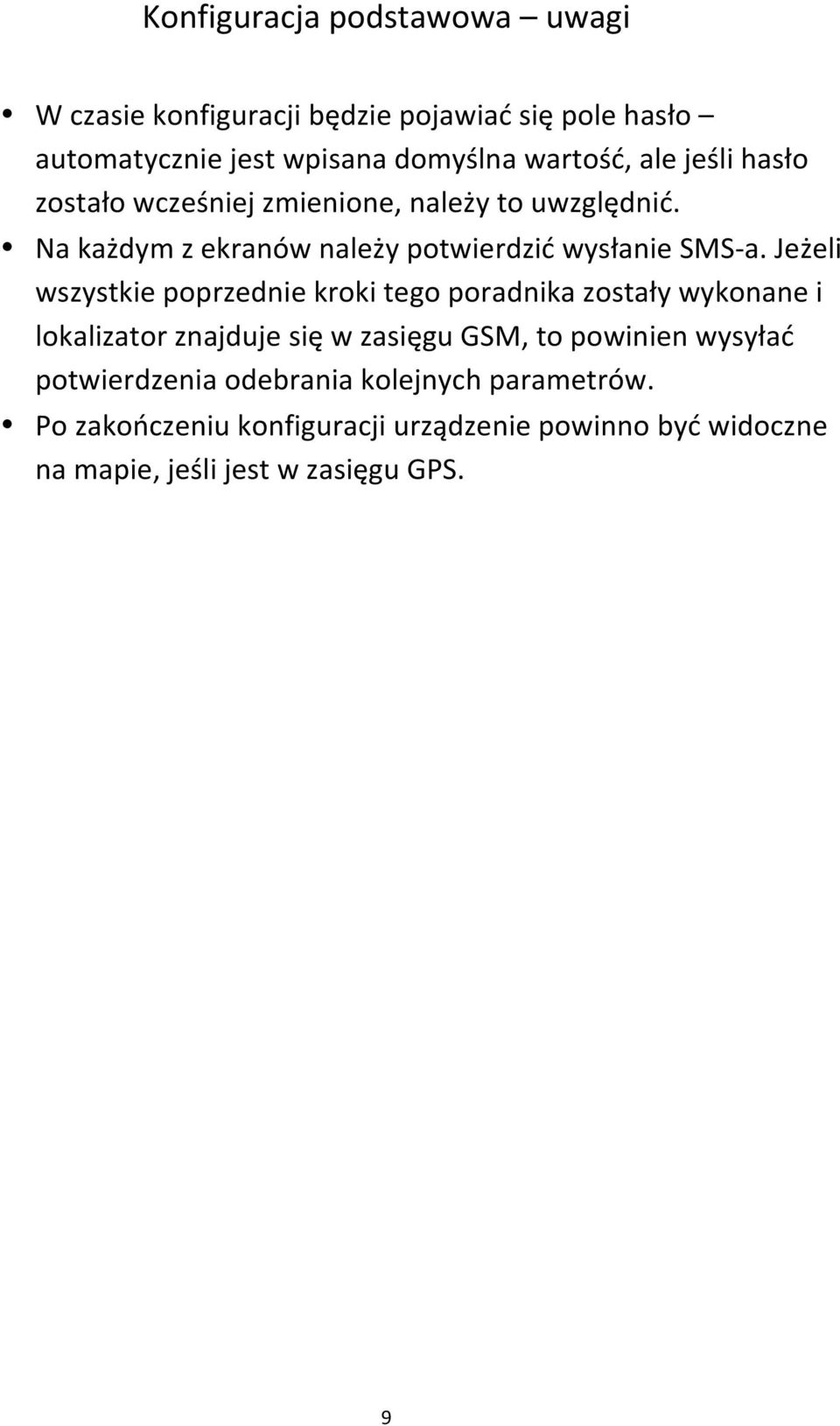

9 Konfiguracja podstawowa uwagi W czasie konfiguracji będzie pojawiać się pole hasło automatycznie jest wpisana domyślna wartość, ale jeśli hasło zostało wcześniej zmienione, należy to uwzględnić. Na każdym z ekranów należy potwierdzić wysłanie SMS- a. Jeżeli wszystkie poprzednie kroki tego poradnika zostały wykonane i lokalizator znajduje się w zasięgu GSM, to powinien wysyłać potwierdzenia odebrania kolejnych parametrów. Po zakończeniu konfiguracji urządzenie powinno być widoczne na mapie, jeśli jest w zasięgu GPS. 9

Jeżeli wszystkie poprzednie kroki tego poradnika zostały wykonane i lokalizator znajduje się w zasięgu GSM, to powinien wysyłać

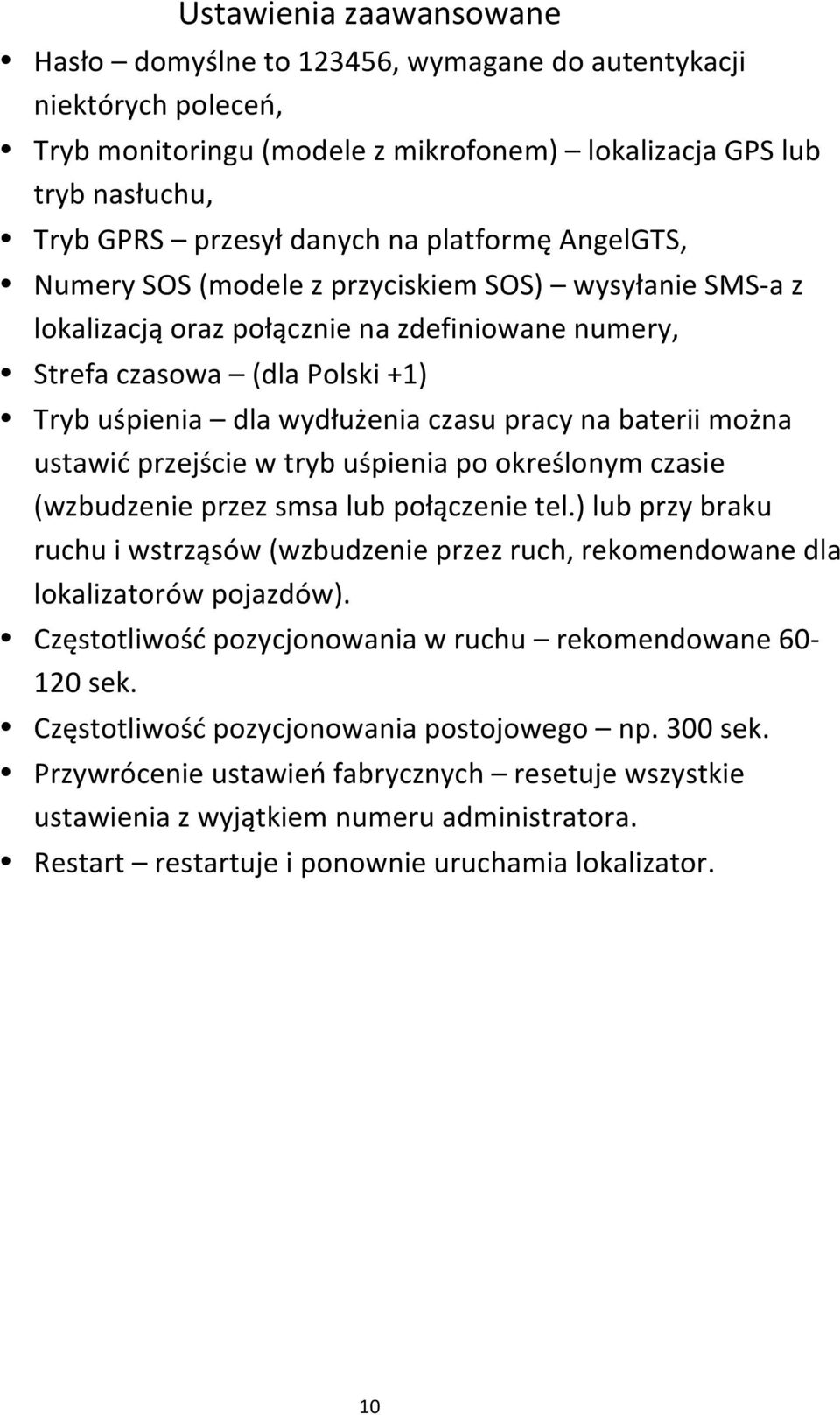

10 Ustawienia zaawansowane Hasło domyślne to , wymagane do autentykacji niektórych poleceń, Tryb monitoringu (modele z mikrofonem) lokalizacja GPS lub tryb nasłuchu, Tryb GPRS przesył danych na platformę AngelGTS, Numery SOS (modele z przyciskiem SOS) wysyłanie SMS- a z lokalizacją oraz połącznie na zdefiniowane numery, Strefa czasowa (dla Polski +1) Tryb uśpienia dla wydłużenia czasu pracy na baterii można ustawić przejście w tryb uśpienia po określonym czasie (wzbudzenie przez smsa lub połączenie tel.) lub przy braku ruchu i wstrząsów (wzbudzenie przez ruch, rekomendowane dla lokalizatorów pojazdów). Częstotliwość pozycjonowania w ruchu rekomendowane sek. Częstotliwość pozycjonowania postojowego np. 300 sek. Przywrócenie ustawień fabrycznych resetuje wszystkie ustawienia z wyjątkiem numeru administratora. Restart restartuje i ponownie uruchamia lokalizator. 10

na baterii można ustawić przejście w tryb uśpienia po określonym czasie (wzbudzenie przez smsa lub połączenie tel.

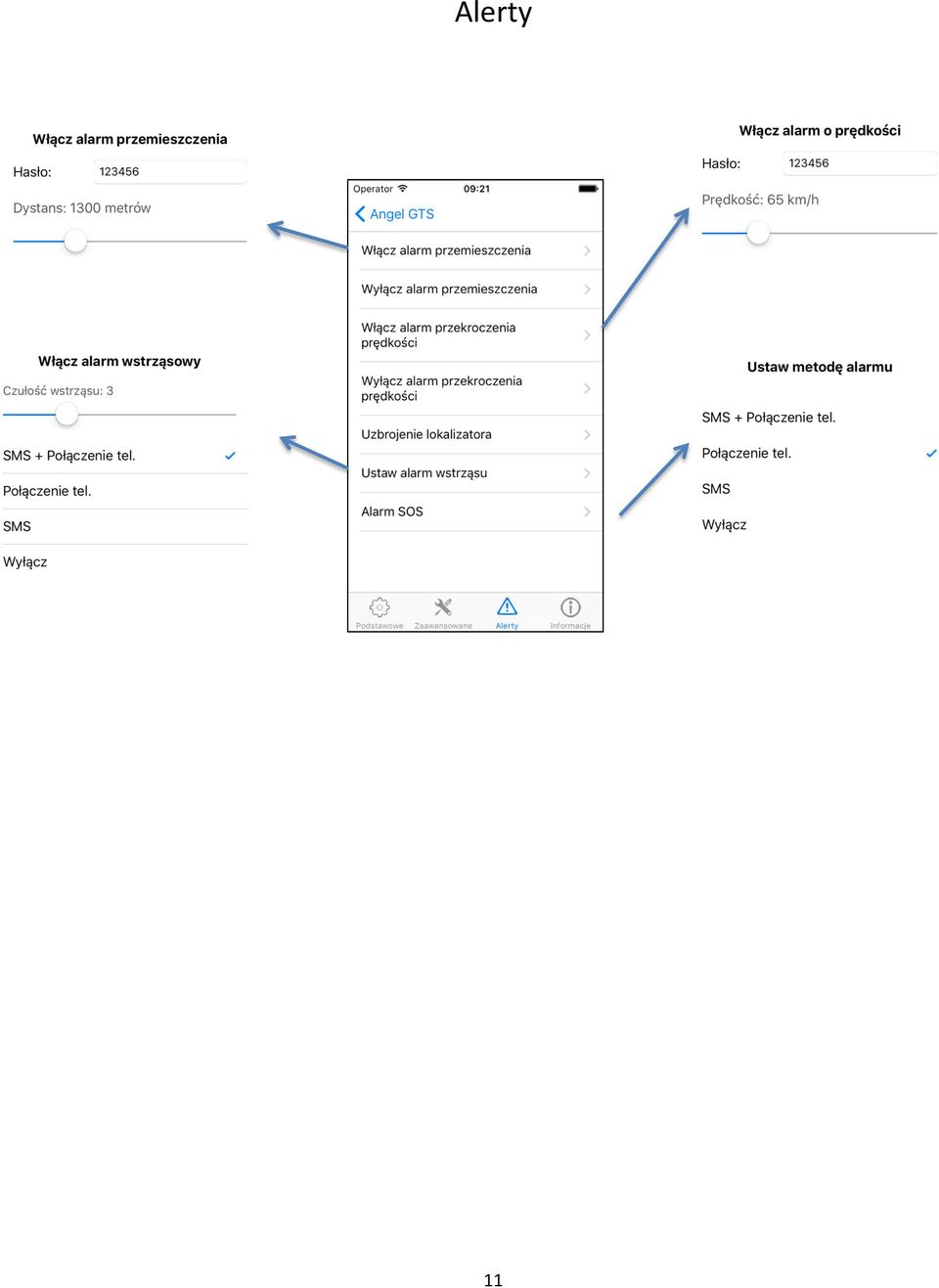

11 Alerty 11

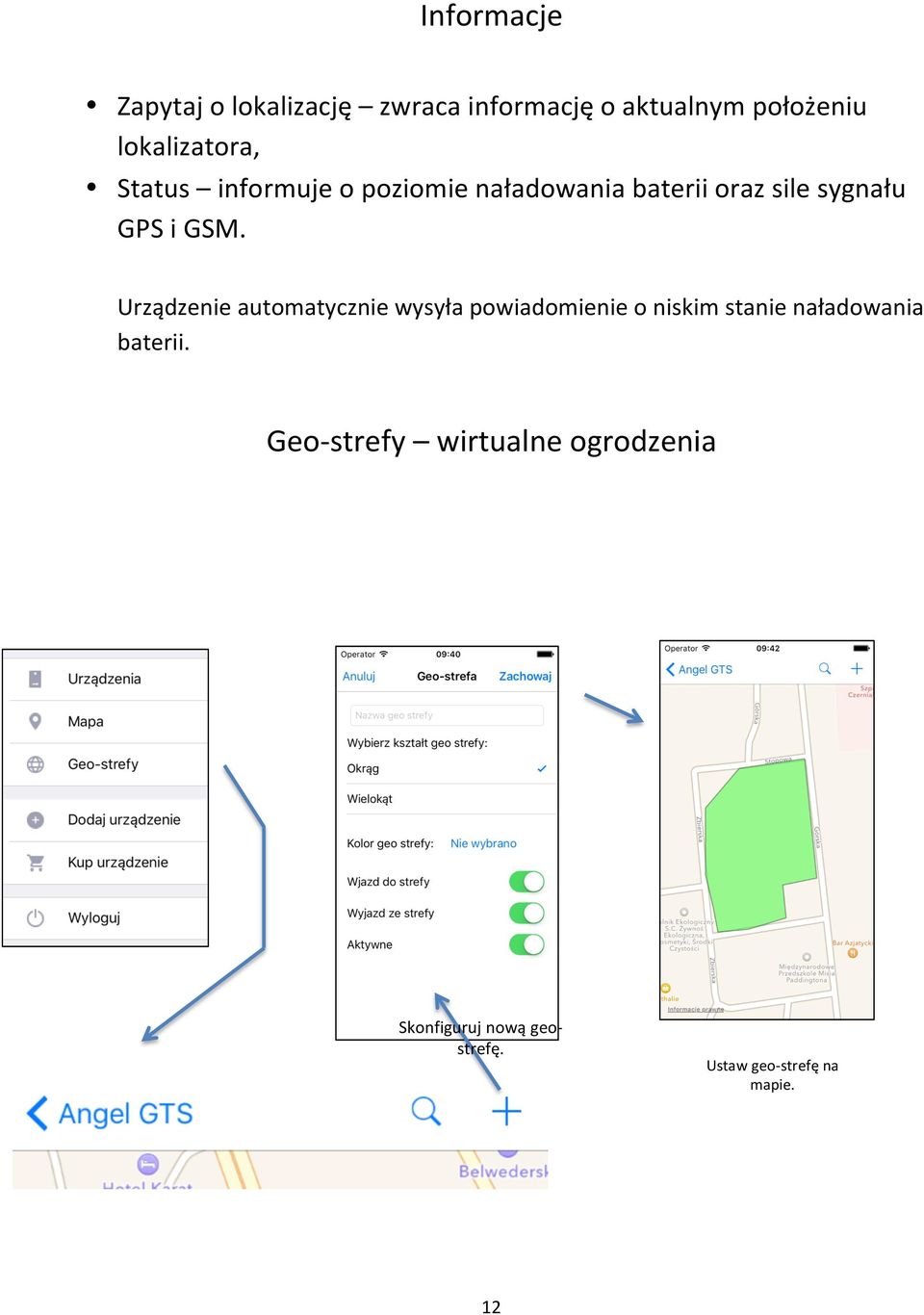

12 Informacje Zapytaj o lokalizację zwraca informację o aktualnym położeniu lokalizatora, Status informuje o poziomie naładowania baterii oraz sile sygnału GPS i GSM. Urządzenie automatycznie wysyła powiadomienie o niskim stanie naładowania baterii. Geo- strefy wirtualne ogrodzenia Skonfiguruj nową geo- strefę. Ustaw geo- strefę na mapie. 12

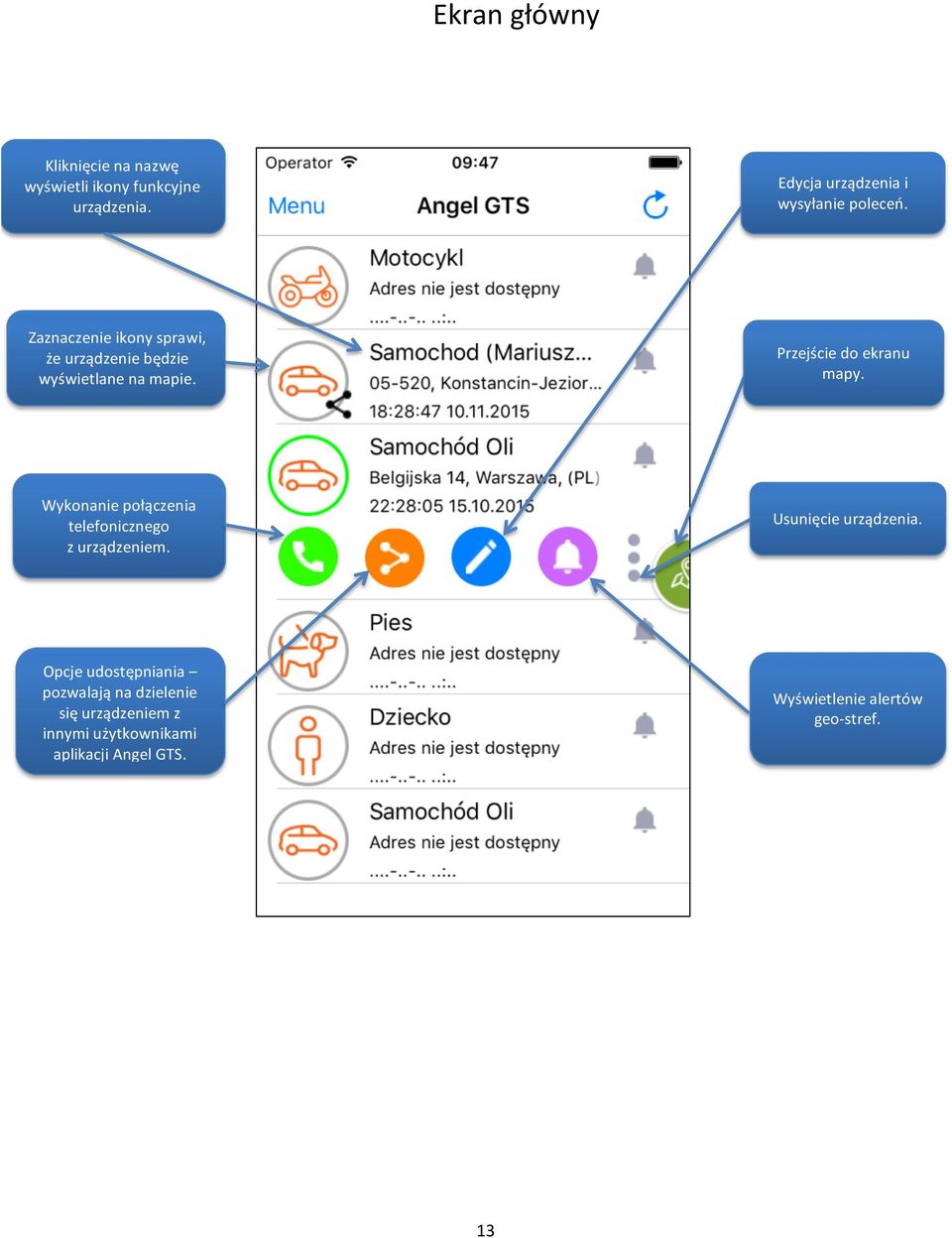

13 Ekran główny Kliknięcie na nazwę wyświetli ikony funkcyjne urządzenia. Edycja urządzenia i wysyłanie poleceń. Zaznaczenie ikony sprawi, że urządzenie będzie wyświetlane na mapie. Przejście do ekranu mapy. Wykonanie połączenia telefonicznego z urządzeniem. Usunięcie urządzenia. Opcje udostępniania pozwalają na dzielenie się urządzeniem z innymi użytkownikami aplikacji Angel GTS. Wyświetlenie alertów geo- stref. 13

Zaznaczenie ikony sprawi, że urządzenie będzie wyświetlane na mapie. Przejście do ekranu mapy.

14 Edycja Ekran mapy Odświeżenie informacji o położeniu z serwera Angel GTS. Odnalezienie urządzenia na mapie. Ustawienie przedziału czasowego wyświetlania trasy od ostatniego odczytu pozycji. 14

15 Problemy i porady Problem Powód Rozwiązanie Brak położenia na mapie Brak sygnału GSM Brak sygnału GPS Sprawdzenie zasięgu w miejscu położenia lokalizatora, sprawdzenie diód sygnalizacyjnych, wysłanie komendy Status z zakładki Informacje. Jak wyżej Serwer nie odpowiada Brak środków na koncie lub nieważna karta SIM Brak komunikacji z serwerem Brak połączenia z Internetem Konserwacja serwera Sprawdzenie stanu konta, doładowanie stanu konta lub wymiana karty SIM urządzenia. Włączenie Trybu GPRS w zakładce Zaawansowane. Sprawdzenie, czy smartfon łączy się z siecia Ponowić próbę kilkanaście minut później. 15

Jak wyżej Serwer nie odpowiada Brak środków na koncie lub nieważna karta SIM Brak komunikacji z serwerem Brak połączenia z Internetem Konserwacja
