1 INSTRUKCJA OBSŁUGI Nr produktu Listwa zasilająca WiFi Revogi SOW323, Ilość gniazdek 6, 1.80 m, 2300 W Strona 1 z 10

2 Informacja na temat produktu Inteligentna listwa zasilająca Revogi jest produktem prostym w obsłudze bazującym na usłudze chmury dzięki której użytkownicy mogą sterować urządzeniami domowymi włącza i wyłączać je oraz sprawdzać zużycie energii w dowolnym miejscu. Listwa może zostać użyta do włączania lub wyłączania urządzeń domowych lub ich wyzwalania za pomocą inteligentnego czujnika (jako akcesorium do kupienia). Specyfikacja Model....SOW323-A02 Wejście V~,50Hz / 10A Wyjście V~,50Hz / 10A Sieć bezprzewodowa. 2,4GHz b/g/n Waga g Wymiary...261X118X51 mm Długość kabla...1,8 m Wymagany system.system Android: rozdzielczość większa niż 800 x 480, Android 2,2+; ios6+ Wymagana przeglądarka....ie8+, Safari, Fireforx, Chrome Strona 2 z 10

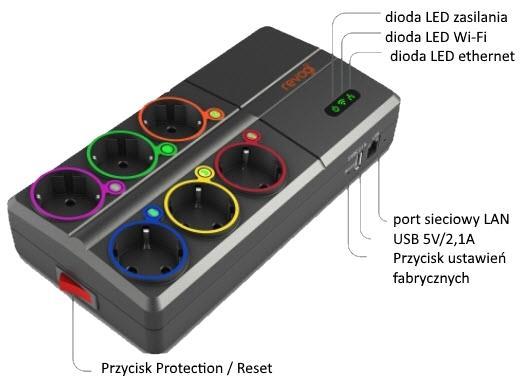

3 LED Status Opis Off (wyłączony) Zasilanie wyłączone Dioda LED zasilania On (włączony) Zasilanie włączone Off Sieć odłączona Dioda LED Wi-Fi Miga Miga wolno (jeden raz na sekundę) tryb AP. Miga szybko (trzy razy na sekundę) dodawanie do sieci Off Odłączone Dioda LED Ethernet On Połączone Przycisk Funkcja Zabezpieczenie nadprądowe / przycisk reset Automatycznie wyłącza listwę jeśli natężenie prądu elektrycznego będzie powyżej wartości 10,5 A Przycisk ustawień fabrycznych Naciśnij ten przycisk aż dioda LED Wi-Fi zostanie wyłączona, a urządzenie powróci do ustawień fabrycznych. Instalacja urządzenia Krok 1: Ściągnięcie aplikacji Wykonaj skan za pomocą qr kodu, naciśnij na link, ściągnij i zainstaluj Krok 2: Podłączenie listwy do gniazda zasilania Listwa zasilania będzie włączona i będzie czekać aż dioda LED Wi-Fi zacznie powoli migać Krok 3: Podłączenie listwy zasilającej do terminala Strona 3 z 10

4 Otwórz terminal aby wykonać ustawienia Wi-Fi i odszukać urządzenie którego domyślna nazwą jest SmartStripXXX, a następnie kliknij na nie. Krok 4: Obsługa aplikacji Już prawie wszystko gotowe możesz obsługiwać listwę bezpośrednio za pomocą terminala bez dostępu do sieci domowej. Jednakże, jeśli chcesz połączyć się z siecią domową, wykonaj następujące kroki: Dodawanie do sieci 1. Użyj ściągniętej aplikacji Revongi, naciśnij Yes (tak) w wyskakującym oknie pojawi się komunikat New Device detected, join to Wi-Fi? (nowe urządzenie wykryte, dodać do sieci Wi-Fi?) 2. Wybierz nazwę routera, wpisz hasło 3. Poprawne podłączenie do sieci Wi-Fi będzie oznaczone za pomocą diody LED która będzie migać 3 razy na sekundę. Strona 4 z 10

5 Uwaga: Symbol zasilania będzie się świecić gdy listwa zasilająca będzie wykryta. Jeśli jest szara, oznacza to że listwa zasilająca nie została jeszcze wykryta. Należy się upewnić czy listwa zasilająca oraz terminal są podłączone do tej samej sieci bezprzewodowej lub należy zrestartować aplikację. Obsługa zdalna - Za pomocą terminala 1. Naciśnij górny prawy róg, zaloguj się za pomocą zarejestrowanego konta 2. Po zalogowaniu się terminal i listwa zasilająca zostaną podlinkowane do tej samej sieci, listwa zostanie automatycznie dodana do konta. - Za pomocą sieci 1. Wyszukaj sieć i zarejestruj się lub zaloguj; 2. Naciśnij Add device (dodaj urządzenie); wpisz kod S/N lub SAK który można znaleźć na spodniej części listwy 3. Zrestartuj listwę i odśwież stronę sieciową po ponownym włączeniu listwy do zasilania. Reset do ustawień fabrycznych Przytrzymaj przycisk reset aż podświetlenie Wi-Fi zgaśnie, użyj Setup device (konfiguracja Strona 5 z 10

6 urządzenie) w aplikacji Revogi, użyj Factory setting Reset (ustawienie resetu fabrycznego), a następnie wykonaj restart. Interfejs sterowania energią Regulacja wszystkich portów zasilania konfiguracja master-slave, konfiguracja odliczania, symbol i zmiana nazwy konfiguracji Dane zasilania w czasie rzeczywistym dla całej listwy i poszczególnych portów Wykresy dzienne, tygodniowe, miesięczne i roczne oraz historia zużycia energii dla całej listwy oraz każdego portu Konfiguracja specyficzna dla codziennego czasu pracy dla każdego portu Informacja na temat urządzeń, zmiana sieci bezprzewodowej, reset fabryczny, dodawanie i usuwanie urządzeń Lokalnie online Lokalnie offline Urządzenia lokalne Zdalnie online Zdalnie Offline Strona 6 z 10

7 Urządzenie zdalne Przełącznik - Przełącznik włączenia i wyłączenia Kliknij aby włączyć kliknij aby wyłączyć. - Zmiana nazwy Naciśnij na listwę lub na nazwę portu, zmień nazwę zgodnie z żądaniem - Modyfikacja obrazku portu Naciśnij na obrazek portu i edytuj go zgodnie z życzeniem - Ustawienie Master-Slave Naciśnij aby wejść do interfejsu ustawień Master-Slave, i wybierz przycisk Master aby ustawić aktualny port jako port master. Inne porty można ustawić jako Slave lub Neutral : tylko jeden port może być ustawiony jako Master na listwie. - Regulator czasowy Kliknij aby wejść do interfejsu regulatora czasowego oraz ustawić czas odliczania zgodnie z życzeniem, następnie kliknij OK następnie odliczanie zostanie włączone. Nie będzie działać jeśli powinien port jest odłączony. Zasilanie - Sprawdzenie szczegółów zasilania portów Kliknij aby wejść do interfejsu, sprawdź zasilanie każdego portu w czasie rzeczywisty, kliknij miernik energii aby przybliżyć Energia Wybór okresu Kliknij miesięcznie/ rocznie dla wyświetlenia historii poboru mocy dziennie, tygodniowo, Strona 7 z 10

8 Przeglądanie historii poboru mocy dla portów Kliknij aby przeglądną kompleksowe dane z 1 dnia, 1 tygodnia, 1 miesiąca oraz 1 roku Sprawdzanie kosztów zasilania Kliknij Dla kosztów kliknij aby sprawdzić zużycie energii oraz koszty. aby wybrać kwotę oraz cenę aby obliczyć kalkulacje rachunku. Reguły - Dodawanie reguły wyłącznika czasowego Kliknij aby dodać reguły do wyłącznika czasowego. Możesz dodać maksymalnie 5 reguł - Edytowanie reguł wyłącznika czasowego Kliknij w reguły które chcesz edytować zgodnie z życzeniem - Usuwanie reguł harmonogramu czasowego Wersja ios: przesuń regułę w lewo, kliknij Delete (usuń) Wersja Android: Długo naciśnij regułę, wybierz okienko podręczne Delete Ustawienia - Sprawdzenie urządzenia oraz informacji aplikacji Kliknij, sprawdź informację na temat urządzenia - Zmiana sieci bezprzewodowej urządzenia Kliknij zmiana sieci, wybierz inną sieć do połączenia - Dodawanie urządzenia do konta 1. Kliknij w górnym prawym rogu, zaloguj się za pomocą zarejestrowanego konta 2. Po zalogowaniu się, listwa zasilająca i terminal są podłączone do tej samej sieci, listwa zasilająca będzie automatycznie następnym razem do konta. - Usuwanie urządzenia z konta Kliknij i wybierz Device Removal (usuwanie urządzenia). Skasowane urządzenie będzie automatycznie dodane do konta ponownie gdy listwa zasilająca i terminal będą podłączone do tej samej sieci która nie pojawi się w trybie zdalnym. Strona 8 z 10

9 FAQ Pytanie: Jakie jest napięcie listwy zasilającej? Odpowiedź: Nominalne napięcie wynosi 10A, listwa zasilająca wyłączy się automatycznie w celu ochrony gdy napięcie przekroczy 10,5A Pytanie: jaka jest funkcja portu LAN, czy może być podłączony do routera? Odpowiedź: Port LAN działa jak mostek i przenosi sygnał routera do innych urządzeń w pobliżu. Ale nie może być bezpośrednio podłączony do routera aby otrzymać sygnał. Pytanie: Czy można niezależne włączać i wyłączać każde gniazdo? Odpowiedź: Tak. Jest to możliwe za pomocą strony sieciowej lub aplikacji Pytanie: Czy można sprawdzić pobór mocy dla każdego portu? Odpowiedź: Tak. Jest to możliwe za pomocą strony sieciowej lub aplikacji Pytanie: Jak działa funkcja Master-Slave? Odpowiedź: Po ustawieniu reguł Master-Slave, urządzenia zasilane z portu Slave będą automatycznie włączane/wyłączane za pomocą urządzenia zasilanego z portu marter. Pytanie: Jakie jest maksymalne obciążenie listwy? Odpowiedź: Maksymalne obciążenie wynosi 2300W, dla całej listwy oraz każdego portu. Pytanie: Jak długo są przechowywane dane poboru prądu? Odpowiedź: Listwa może przechować dane przez 1 dzień, 1 tydzień, 1 miesiąc lub przez 1 rok Pytanie: Jakie inne języki obsługuje aplikacja? Odpowiedź: Aplikacja może być używana w Angielskim, Niemieckim, Francuskim oraz Włoskim języku Pytanie: Jak obsługiwać listwę zasilająca za pomocą strony internetowej? Odpowiedź: wejdź na stronę Zaloguj się na podstawie zarejestrowanego konta lub innego konta np. Facebook lub Twitter. Pytanie: Co zrobić gdy listwa nie może być obsługiwana po dodaniu do sieci? Odpowiedź: Sprawdź status diody LED Wi-Fi 1. Jeśli świeci się stałe, listwa nie może być jeszcze podłączona do routera. Upewnij się, że listwa oraz terminal jest podłączony do tego samego routera 2. Jeśli dioda LDE szybko miga, oznacza to że listwa nie została jeszcze podłączona do routera, należy sprawdzić czy routera działa poprawnie lub czy hasło jest poprawne. Pytanie: Czy Revogi wspiera wszelkie aktualizacje? Odpowiedź: Tak, łącznie z aplikacją oraz oprogramowaniem sprzętowym Pytanie: Czy listwa zostanie dodana do sieci, gdy zostanie zmienione hasło do routera? Odpowiedź: Nie, proces dodawania do sieci musi być przeprowadzony ponownie. Upewnij się, że wpisane hasło do routera jest poprawne. Strona 9 z 10

10 Pytanie: Co to jest tryb AP? Odpowiedź: Tryb AP odnosi się do tego że listwa zasilająca może być podłączona z terminalem i może być sterowana bezpośrednio za pomocą terminala bez dostępu do sieci domowej Pytanie: Dlaczego czasami listwa zasilająca pokazuje się jako online, a w innym czasie offline? Odpowiedź: Sprawdź stan sieci Wi-Fi lub restartuj Router gdy jest offline Pytanie: Jak uniknąć nieporozumień, gdy jest podłączone wiele listw? Odpowiedź: Wejdź do interfejsu listwy, i możesz zmienić nazwę ikony lub każdego portu jeśli chcesz. Strona 10 z 10
