IZOLOWANY SYSTEM ODPROWADZANIA SPALIN Z AGREGATÓW PRĄDOTWÓRCZYCH SYSTEM KOMINUS KXD

Transkrypt

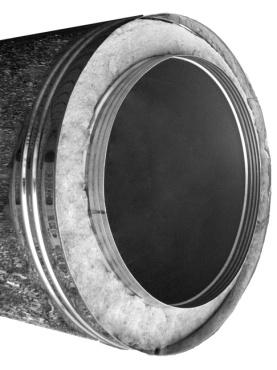

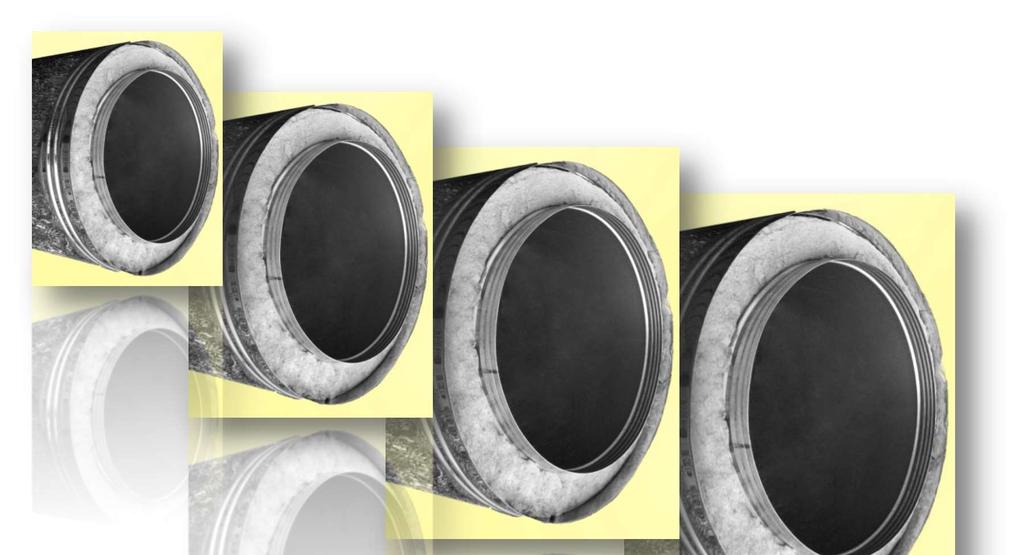

1 IZOLOWANY SYSTEM ODPROWADZANIA SPALIN Z AGREGATÓW PRĄDOTWÓRCZYCH SYSTEM KOMINUS KXD CHARAKTERYSTYKA SYSTEMU KXD System KXD to system izolowanych rur i kształtek wykonanych ze stali kwasoodpornej służący do odprowadzania spalin z agregatów prądotwórczych, jednostek kogeneracyjnych i innych silników spalinowych. System KXS jest również uniwersalnym rozwiązaniem dla instalacji podciśnieniowych i nadciśnieniowych opalanych gazem lub olejem opałowym. System maxcon KXD jest innowacyjnym rozwiązaniem opatentowanym przez firmę Kominus. Specjalny rodzaj połączeń poszczególnych elementów zapewnia doskonałą szczelność w środowisku działania bardzo wysokiego ciśnienia możliwość pracy w klasie ciśnienia H1. KIEDY NALEŻY ZASTOSOWAĆ SYSTEM KXS I JAKIE KORZYŚCI DA NAM JEGO WYBÓR System Maxcon KXD ma najczęstsze zastosowanie w instalacjach przemysłowych z uwagi na wysokie klasy ciśnienia panujące w tego typu układach. Często jest wykorzystywany w elektrociepłowniach, zakładach produkcyjnych, gdzie pojawiają się agregaty prądotwórcze. Z racji jego uniwersalności może być również stosowany jako system do odprowadzania spalin ze zwykłych pieców pracujących w podciśnieniu lub nadciśnieniu opalanych gazem lub olejem opałowym. System Maxcon KXD jest systemem trzywarstwowym składającym się z warstwy wewnętrznej wykonanej ze stali kwasoodpornej, izolacji z wełny skalnej o grubości 50 mm oraz warstwy zewnętrznej wykonanej ze stali nierdzewnej. Znajduje on podstawowe zastosowanie w instalacjach budowanych na zewnątrz budynków, narażonych na działanie zmian temperatur. Podstawową korzyścią dla użytkowników systemu KXD jest bezpieczeństwo. W dużych inwestycjach jest to aspekt bardzo istotny, na który inwestorzy szczególnie zwracają uwagę. Kolejnym argumentem do którego inwestorzy przykładają równie ważną wagę jest niezawodność instalacji. Jest to istotne w przypadku układów, które od momentu uruchomienia pracują w trybie ciągłym przez dłuższy okres taka sytuacja ma miejsce np. w układach instalacyjnych w elektrociepłowniach. Ciągłość pracy takiego układu jest istotna z racji zapewnienia dostarczenia ciepła tysiącom mieszkańcom danego miasta. Zdajemy sobie sprawę, że każda awaria tego typu instalacji to po części paraliż dla funkcjonowania danej jednostki administracyjnogospodarczej jaką jest miasto. To przede wszystkim problemy dla zakładów produkcyjnych, mieszkańców, itd. To cały szereg niepotrzebnych komplikacji. Z tego względu instalacja w tego typu układach musi pracować niezawodnie od momentu montażu do momentu ustalonego przeglądu czy konserwacji. To właśnie zapewnia Maxcon KXD. System KXD daje również możliwość budowy instalacji odprowadzenia spalin bez konieczności prowadzenia jej w szachcie kominowym, bądź w innych specjalnie przygotowanych do tego celu otworach. Cały rurociąg może być prowadzony na zewnątrz budynku. Odpowiednie podparcie zapewnia specjalnie zaprojektowana konstrukcja stalowa. Z punktu widzenia inwestora jest to korzyść związana z oszczędnością powierzchni wewnątrz budynku, którą może wykorzystać w innych celach. Nie należy również zapominać o łatwym sposobie montażu za pomocą specjalnie zaprojektowanego i wyprodukowanego do tego celu urządzenia. 1

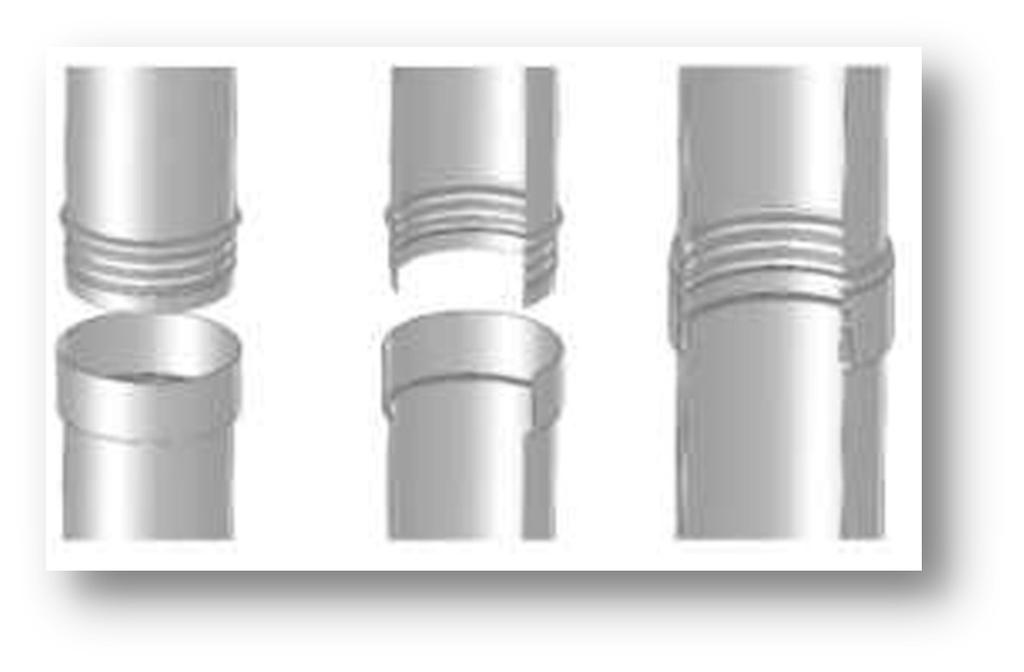

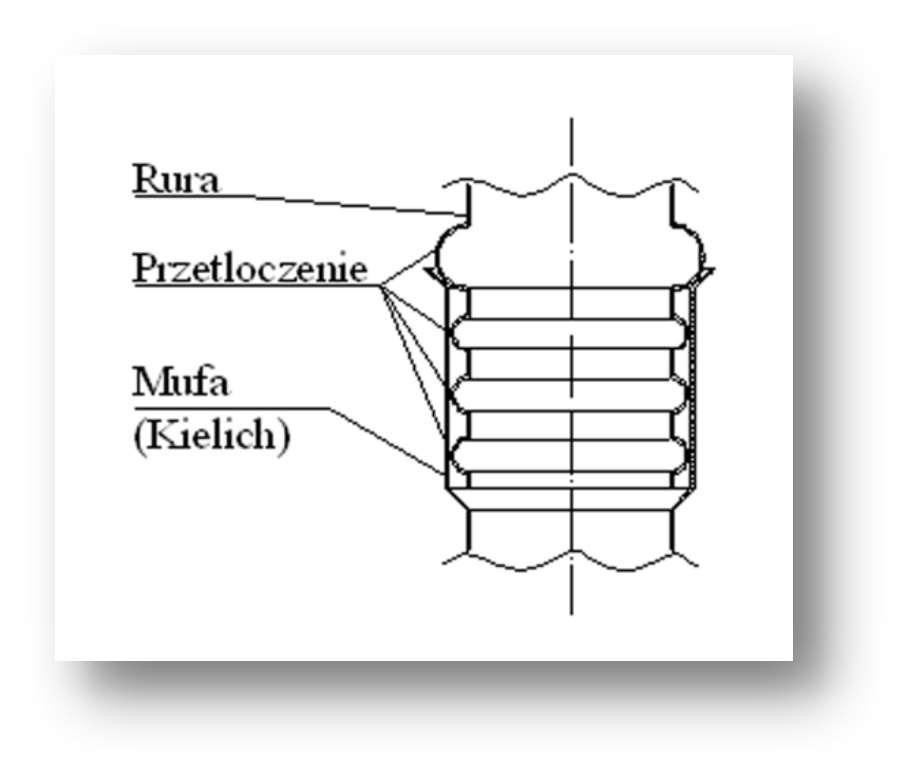

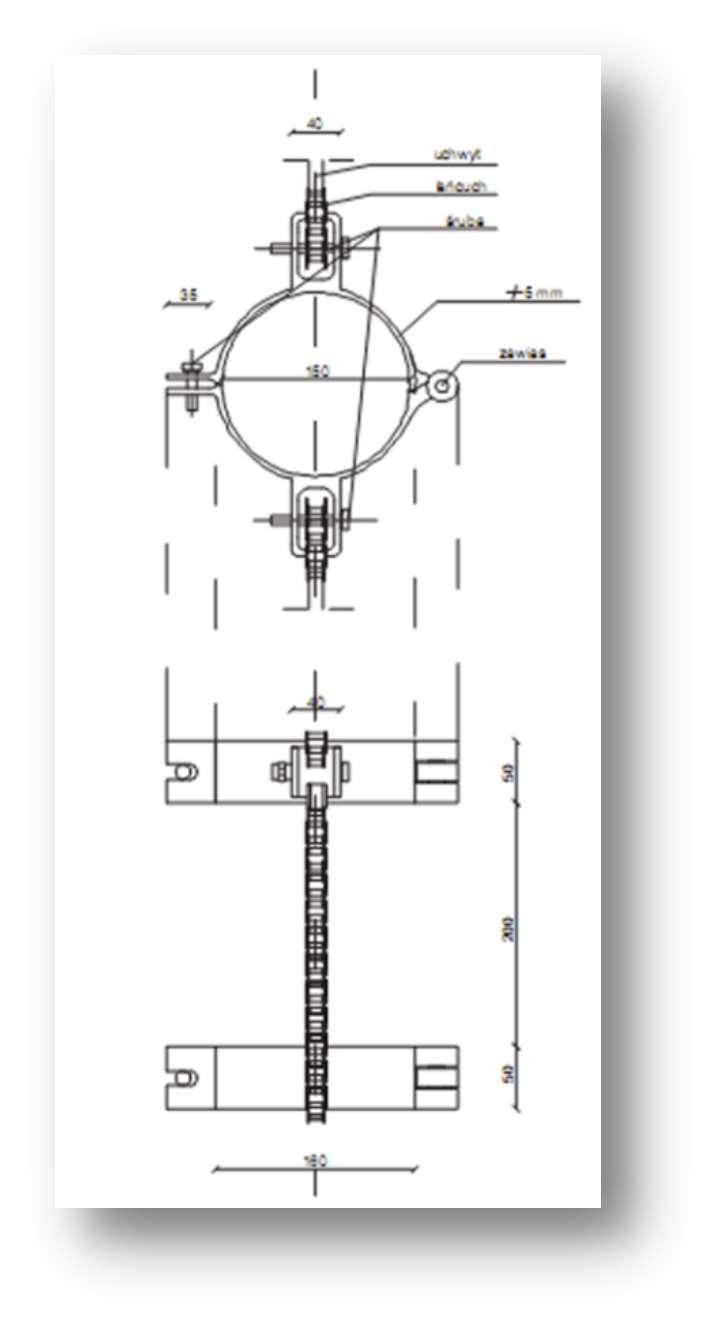

2 PRAWIDŁOWY MONTAŻ GWARANCJĄ ODPOWIEDNIEGO FUNKCJONOWANIA SYSTEMU MAXCON KXD, CZYLI PRAKTYCZNE WSKAZÓWKI JAK NALEŻY TO ZROBIĆ, ABY CAŁY UKŁAD FUNKCJONOWAŁ SPRAWNIE PRZEZ LATA Warstwa wewnętrzna poszczególnych elementów instalacji (rury, kolana, itp.), łączące się poprzez zmienione połączenie mufa czop, są zaciskane przy użyciu specjalnego urządzenia opracowanego przez Firmę Kominus dla systemu MAXCON. Po zaciśnięciu zapewniają wysoką odporność instalacji związaną z jej szczelnością i ciśnieniem panującym w jej wnętrzu. Warstwa zewnętrzna łączona jest za pomocą klasycznego połączenia mufa czop i może być wzmacniana zaciskiem montażowym. Całość instalacji mocowana jest do ścian, stropów lub innych elementów konstrukcyjnych. W przypadku części pionowej punkt podparcia dla instalacji stanowią, w zależności od elementu poprzez który następuje przejście do części poziomej: konsola wsporcza (dla trójników) lub konsola odciążająca (dla kolan ). W przypadku instalacji o znacznych długościach i wysokościach (powyżej 50mb) lub w przypadku częstej zmiany trasy przebiegu rurociągu, w celu zabezpieczenia przed niebezpiecznymi wydłużeniami instalacji spowodowanymi rozszerzalnością liniową materiału należy stosować kompensatory. Kompensatory muszą też być stosowane na połączeniu instalacji spalinowej z agregatem lub innym silnikiem spalinowym w celu wyeliminowania możliwości przeniesienia drgań z pracującego urządzenia na komin. Urządzenie służące do zaciskania elementów w systemie MAXCON. CO GWARANTUJE NAM SYSTEM KXS bezpieczeństwo możliwość doboru odpowiedniej średnicy w zależności od potrzeb komfort użytkowania łatwość montażu gwarancję zadowolenia użytkowników prawidłową funkcjonalność w układach działających w systemie ciągłej pracy odporność na działanie wysokiego ciśnienia wewnątrz układu możliwość budowy instalacji na zewnątrz budynku 2

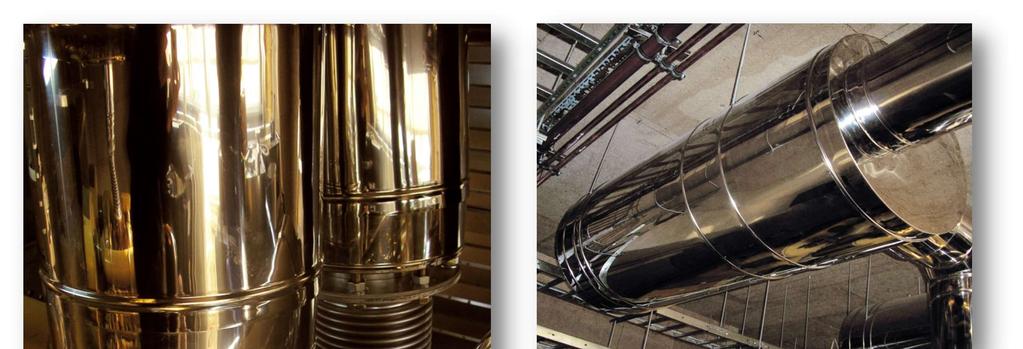

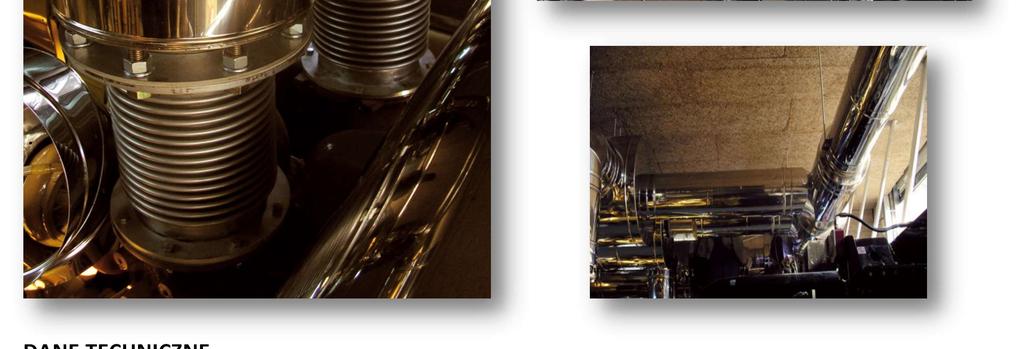

3 NASZE INWESTYCJE Z WYKORZYSTANIEM SYSTEMU MAXCON KXD DANE TECHNICZNE Przeznaczenie Agregaty prądotwórcze, silniki spalinowe, układy kogeneracyjne Paliwo Gaz / olej opałowy Zakres średnic Dn 110 Dn 500, większe średnice na indywidualne zamówienie Grubość stali rdzenia (s) 0,61,0 mm Grubość stali płaszcza (s1) 0,51,0 mm Gatunek stali rdzenia lub inny zgodny z PNEN Gatunek stali płaszcza lub inny zgodny z PNEN Klasa temperatury T 450 Klasa ciśnienia H1 (ciśnienie próby 5000Pa) Tryb pracy Nadciśnienie Odporność na działanie kondensatu W Odporność na korozję Vm Odporność na pożar sadzy G 1000 Izolacja Wełna mineralna o gr. 50 mm i gęstości 110 kg/m 3 inna grubość izolacji na indywidualne zamówienie 3

4 POŁĄCZENIA ELEMENTÓW SYSTEMU KXD TYPOWA KONSTRUKCJA KOMINA Typowa konstrukcja komina z zastosowaniem rur prostych KXD wersja 1 rys. nr 1 Zestawienie elementów do rys. nr 1 Lp. Kod Element 1 KXDU Ustnik 2 KXDR05 Rura L= 500 [mm] 3 KXDR10 Rura L= 1000 [mm] 4 KXDKS90 Kolano 90 ze stopką 5 KXDKO Konsola odciążająca 6 KXDK90 Kolano 90 7 KAOM Obejma mocująca 8 KARZ Rozeta 9 KXDWTD Wyczystka trójnikowa z deklem 10 KAKVS Konsola wsporcza 4

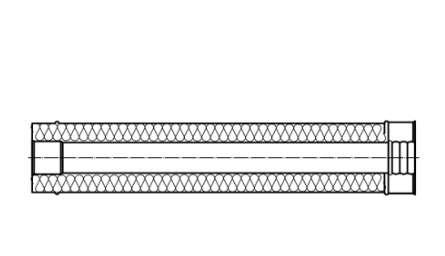

5 KXDR10 Rura prosta L=1000 mm PLN 318,05 339,26 357,56 370,86 392,47 424,07 457,34 530,22 557,12 626,96 793,27 971, , , ,92 PLN 371,38 396,15 417,52 433,05 458,29 495,19 534,03 619,13 650,54 732,10 926, , , , ,68 PLN 453,77 478,25 496,03 524,96 567,22 611,70 709,19 745,17 838, , , , , ,50 KXDR05 Rura prosta L=500 mm PLN 190,02 215,47 218,37 225,59 244,39 267,54 276,21 318,15 360,08 380,33 391,90 422,27 480,11 582,79 655,10 PLN 221,89 251,61 254,98 263,42 285,38 312,39 322,53 371,50 420,47 444,11 457,62 493,07 560,63 680,52 764,94 PLN 296,44 300,41 310,36 336,23 368,05 380,00 437,69 495,39 523,24 539,16 580,93 660,52 801,77 901,25 KXDR02 Rura prosta L=250 mm PLN 116,21 119,77 123,33 129,25 138,74 144,67 154,16 176,69 184,98 202,77 226,49 249,03 270,37 283,41 314,24 PLN 135,70 139,85 144,01 150,93 162,01 168,93 180,00 206,31 216,01 236,78 264,47 290,78 315,71 330,93 366,94 PLN 164,78 169,67 177,82 190,87 199,03 212,08 243,08 254,50 278,96 311,60 342,60 371,96 389,90 432,32 KXDRKC10 Rura z króćcem pomiarowym 1/2 L=1000 mm PLN 361,25 382,46 400,76 414,06 435,67 467,27 500,54 573,42 600,32 670,16 836, , , , ,12 PLN 414,58 439,35 460,72 476,25 501,49 538,39 577,23 662,33 693,74 775,30 969, , , , ,88 PLN 496,97 521,45 539,23 568,16 610,42 654,90 752,39 788,37 881, , , , , ,70 5

6 KXDRKC05 Rura z króćcem pomiarowym 1/2 L=500 mm PLN 233,22 258,67 261,57 268,79 287,59 310,74 319,41 361,35 403,28 423,53 435,10 465,47 523,31 625,99 698,30 PLN 265,09 294,81 298,18 306,62 328,58 355,59 365,73 414,70 463,67 487,31 500,82 536,27 603,83 723,72 808,14 PLN 339,64 343,61 353,56 379,43 411,25 423,20 480,89 538,59 566,44 582,36 624,13 703,72 844,97 944,45 KXDRKC02 Rura z króćcem pomiarowym 1/2 L=250 mm PLN 159,41 162,97 166,53 172,45 181,94 187,87 197,36 219,89 228,18 245,97 269,69 292,23 313,57 326,61 357,44 PLN 178,90 183,05 187,21 194,13 205,21 212,13 223,20 249,51 259,21 279,98 307,67 333,98 358,91 374,13 410,14 PLN 207,98 212,87 221,02 234,07 242,23 255,28 286,28 297,70 322,16 354,80 385,80 415,16 433,10 475,52 KXDRKM10 Rura z króćcem pomiarowym M64x4 L=1000 mm PLN 382,85 404,06 422,36 435,66 457,27 488,87 522,14 595,02 621,92 691,76 858, , , , ,72 PLN 436,18 460,95 482,32 497,85 523,09 559,99 598,83 683,93 715,34 796,90 991, , , , ,48 PLN 518,57 543,05 560,83 589,76 632,02 676,50 773,99 809,97 903, , , , , ,30 KXDRKM05 Rura z króćcem pomiarowym M64x4 L=500 mm PLN 254,82 280,27 283,17 290,39 309,19 332,34 341,01 382,95 424,88 445,13 456,70 487,07 544,91 647,59 719,90 PLN 286,69 316,41 319,78 328,22 350,18 377,19 387,33 436,30 485,27 508,91 522,42 557,87 625,43 745,32 829,74 PLN 361,24 365,21 375,16 401,03 432,85 444,80 502,49 560,19 588,04 603,96 645,73 725,32 866,57 966,05 6

7 KXDRKM02 Rura z króćcem pomiarowym M64x4 L=250mm PLN 181,01 184,57 188,13 194,05 203,54 209,47 218,96 241,49 249,78 267,57 291,29 313,83 335,17 348,21 379,04 PLN 200,50 204,65 208,81 215,73 226,81 233,73 244,80 271,11 280,81 301,58 329,27 355,58 380,51 395,73 431,74 PLN 229,58 234,47 242,62 255,67 263,83 276,88 307,88 319,30 343,76 376,40 407,40 436,76 454,70 497,12 KXDTR45 Trójnik 45 PLN 331,80 344,46 358,52 373,98 392,26 420,38 454,13 518,79 532,85 573,63 913, , , , ,70 PLN 419,74 435,74 453,53 473,09 496,21 531,78 574,47 656,28 674,06 725, , , , , ,50 PLN 513,38 534,33 557,38 584,63 626,54 676,82 773,21 794,17 854, , , , , ,61 KXDTR90 Trójnik 90 PLN 300,88 313,53 329,00 344,46 358,52 386,64 417,56 448,50 487,86 552,54 674,86 926, , , ,64 PLN 390,99 407,43 427,53 447,63 465,90 502,44 542,63 582,82 633,98 718,02 876, , , , ,08 PLN 467,28 490,33 513,38 534,33 576,24 622,35 668,44 727,11 823, , , , , ,12 KXDK90 Kolano 90 PLN 294,29 298,80 307,81 327,33 342,34 354,35 382,88 432,43 548,05 689,19 812,31 867,87 921,92 968, ,52 PLN 382,43 388,29 400,00 425,37 444,87 460,49 497,55 561,95 712,18 895, , , , , ,67 PLN 445,33 458,76 487,85 510,23 528,13 570,64 644,50 816, , , , , , ,44 7

8 KXDK60 Kolano 60 PLN 303,12 307,77 317,04 337,14 352,61 364,98 394,37 445,41 564,49 709,86 836,68 893,91 949,58 997, ,29 PLN 420,68 427,12 439,99 467,90 489,36 506,53 547,31 618,14 783,41 985, , , , , ,94 PLN 489,87 504,63 536,63 561,25 580,94 627,71 708,95 898, , , , , , ,28 KXDK45 Kolano 45 PLN 264,32 269,94 279,78 293,84 306,50 320,55 337,43 355,71 381,01 414,76 461,15 506,14 618,62 809,82 877,32 PLN 317,06 323,81 335,61 352,47 367,66 384,52 404,75 426,68 457,04 497,51 553,17 607,14 742,06 971, ,37 PLN 371,37 384,91 404,26 421,67 441,01 464,22 489,36 524,18 570,60 634,43 696,33 851, , ,96 KXDK30 Kolano 30 PLN 290,76 296,94 307,77 323,23 337,14 352,61 371,18 391,27 419,12 456,24 507,27 556,75 680,48 890,81 965,04 PLN 348,77 356,19 369,17 387,72 404,42 422,97 445,23 469,35 502,74 547,27 608,49 667,85 816, , ,60 PLN 408,51 423,40 444,69 463,83 485,11 510,64 538,30 576,60 627,66 697,87 765,96 936, , ,66 KXDK90O Kolano 90 z odskraplaczem PLN 346,79 351,30 360,31 379,83 394,84 406,85 435,38 484,93 600,55 741,69 864,81 920,37 974, , ,02 PLN 434,93 440,79 452,50 477,87 497,37 512,99 550,05 614,45 764,68 948, , , , , ,17 PLN 497,83 511,26 540,35 562,73 580,63 623,14 697,00 869, , , , , , ,94 8

9 KXDU Ustnik PLN 133,63 138,14 141,14 147,15 157,66 168,17 207,21 217,72 232,73 241,74 261,26 298,80 357,36 367,87 423,42 PLN 173,66 179,51 183,41 191,22 204,88 218,54 269,26 282,92 302,43 314,14 339,51 388,29 464,38 478,04 550,24 PLN 205,88 210,36 219,30 234,97 250,64 308,83 324,48 346,87 360,29 389,38 445,33 532,60 548,27 631,07 KXDRS Redukcja stożkowa PLN 210,89 217,93 239,01 260,11 288,23 307,90 347,27 420,38 476,62 532,85 646,74 698,75 991, , ,42 PLN 252,98 261,41 286,70 312,00 345,73 369,34 416,57 504,26 571,73 639,18 775,78 838, , , ,40 PLN 299,81 328,82 357,83 396,52 423,60 477,76 578,34 655,70 733,08 889,75 961, , , ,91 KXDKO Konsola odciążająca PLN 191,21 197,12 202,67 206,67 210,89 229,17 241,83 260,11 275,56 337,43 392,26 442,88 506,14 576,44 667,83 PLN 229,36 236,45 243,11 247,92 252,98 274,90 290,07 312,00 330,55 404,75 470,53 531,25 607,14 691,46 801,09 PLN 271,18 278,82 284,33 290,14 315,28 332,69 357,83 379,11 464,22 539,66 609,28 696,33 793,04 918,76 KXDZIG Zakończenie izolacji górne PLN 78,73 80,14 84,36 85,76 87,17 88,58 89,99 91,39 92,79 94,20 95,60 101,23 105,45 108,26 111,07 9

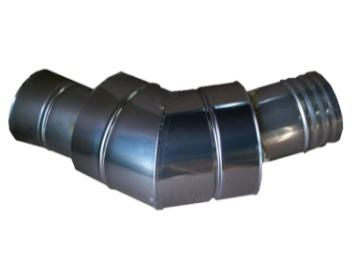

10 KXDZID Zakończenie izolacji dolne PLN 78,73 80,14 84,36 85,76 87,17 88,58 89,99 91,39 92,79 94,20 95,60 101,23 105,45 108,26 111,07 RURA 1 M KOLANO 30 KOLANO 45 KOLANO 90 10
