1 TDZ Turn s.r.o.

2 ROZWÓJ SPÓŁKI TDZ Turn s.r.o Firma powstała jako spółka zajmująca się wyłącznie dostawami tokarek pionowych. Powstanie dywizji zajmującej się wyłącznie sprzedażą tokarek pionowych. Powstanie samodzielnej spółki Turn. Dostarczenie maszyny z 2,5 metrową tarczą tokarską. Łącznie dostarczono ponad 20 maszyn. Dostarczenie maszyny z 3 metrową tarczą tokarską. Łącznie dostarczono ponad 30 maszyn użytkownikom z Europy Środkowej i Rosji. Ze swoim asortymentem tokarek pionowych została bardzo dobrze przyjęta na rynku czeskim i słowackim Stopniowo pojawiała się na nowych rynkach (Polska, Rosja, Niemcy). Co roku odnotowuje rozwój pod względem obrotu oraz liczby pracowników. Wprowadza innowacje oraz poszerza swoją ofertę, zachowując standardowe produkty. Powstanie aktualnej nazwy TDZ Turn s.r.o., zmiana siedziby spółki. Łącznie dostarczono ponad 45 maszyn. Dostarczenie pierwszej tokarki poziomej. Zdano 2 maszyny z tarczą tokarską o wielkości 4 metrów. Łącznie zdano ponad 65 maszyn. 2

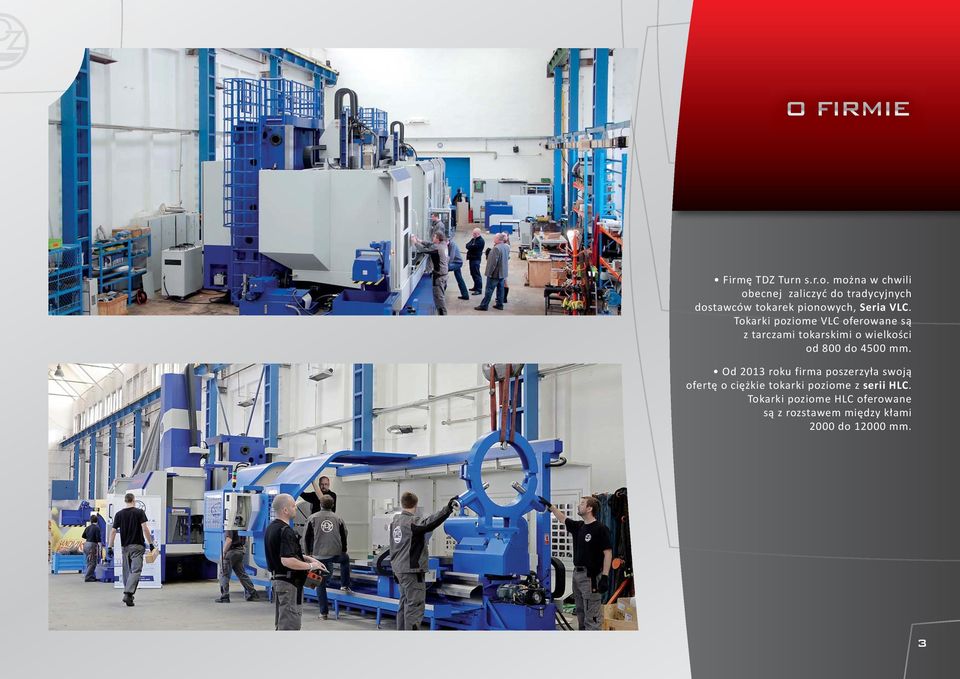

3 O FIRMIE Firmę TDZ Turn s.r.o. można w chwili obecnej zaliczyć do tradycyjnych dostawców tokarek pionowych, Seria VLC. Tokarki poziome VLC oferowane są z tarczami tokarskimi o wielkości od 800 do 4500 mm. Od 2013 roku firma poszerzyła swoją ofertę o ciężkie tokarki poziome z serii HLC. Tokarki poziome HLC oferowane są z rozstawem między kłami 2000 do mm. 3

4 SERIA VLC TOKARKI PIONOWE OKŁADNOŚĆ OLIDNOŚĆ TABILNOŚĆ 4 VLC 2500 ATC + C + APC AUTOMATYCZNA WYMIANA PALETEK TRZECIA OŚ STEROWANA, NAPĘD OBROTOWY AUTOMATYCZNA WYMIANA NARZĘDZIA ŚREDNICA TARCZY TOKARSKIEJ TOKARKA PIONOWA, ŁOŻYSKO KRZYŻOWE

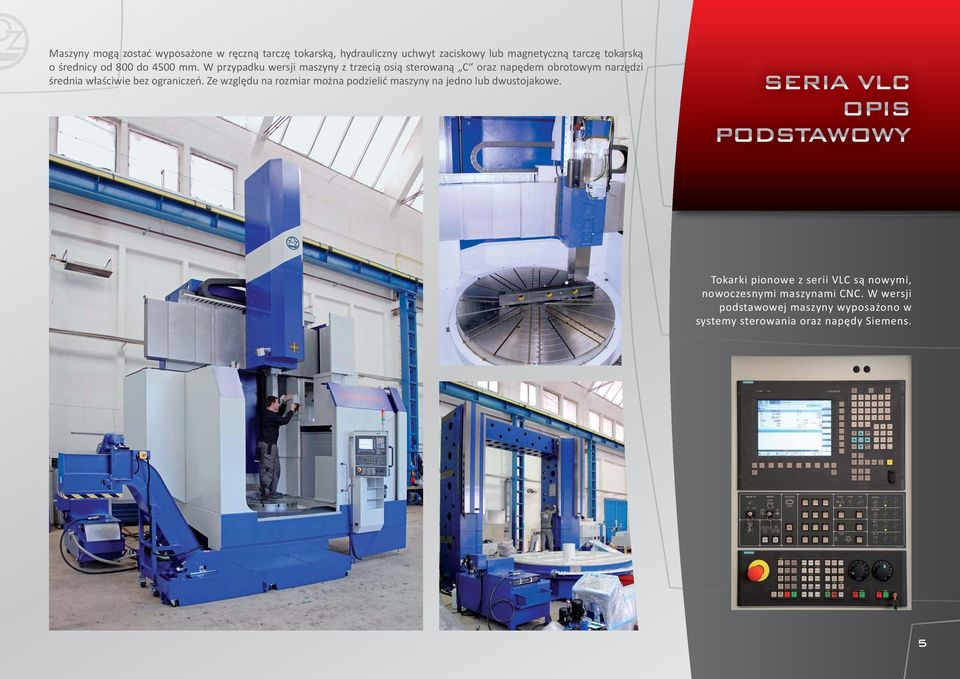

5 Maszyny mogą zostać wyposażone w ręczną tarczę tokarską, hydrauliczny uchwyt zaciskowy lub magnetyczną tarczę tokarską o średnicy od 800 do 4500 mm. W przypadku wersji maszyny z trzecią osią sterowaną C oraz napędem obrotowym narzędzi średnia właściwie bez ograniczeń. Ze względu na rozmiar można podzielić maszyny na jedno lub dwustojakowe. SERIA VLC OPIS PODSTAWOWY Tokarki pionowe z serii VLC są nowymi, nowoczesnymi maszynami CNC. W wersji podstawowej maszyny wyposażono w systemy sterowania oraz napędy Siemens. 5

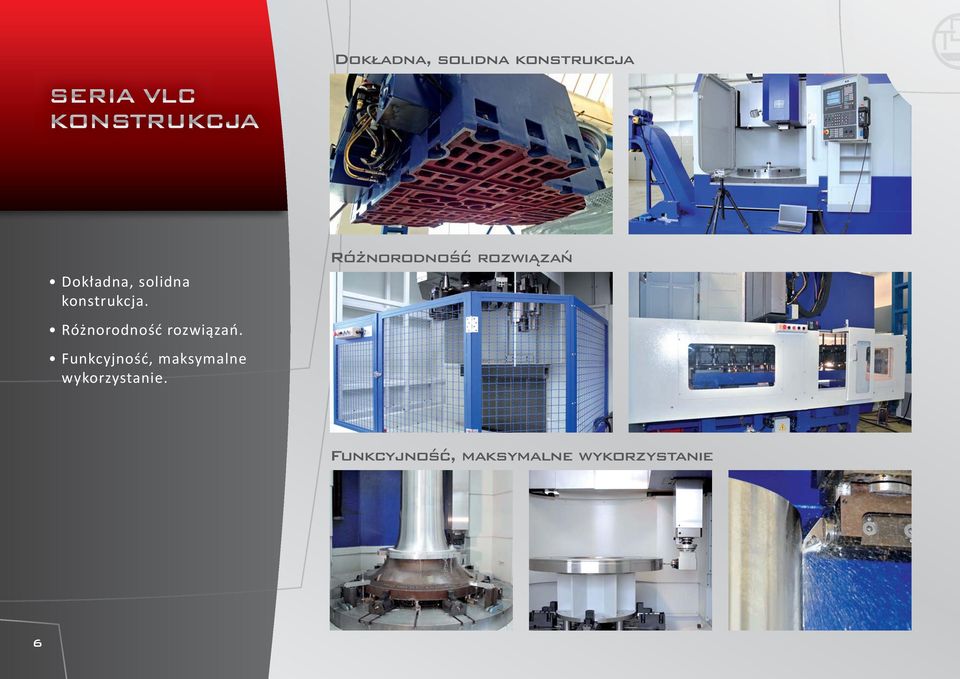

6 SERIA VLC SERIA VLC KONSTRUKCJA Dokładna, solidna konstrukcja Dokładna, solidna konstrukcja. Różnorodność rozwiązań. Funkcyjność, maksymalne wykorzystanie. Różnorodność rozwiązań Funkcyjność, maksymalne wykorzystanie 6

7 Wyposażenie podstawowe System sterow wania Siemens 840d Solution Line Transporter wiórów oraz pojemnik na wióry. Ręczny panel sterowania Automatyczny system smarowania Napęd AC wrzeciona głównego Układ chłodzenia szafy rozdzielczej Napędy AC posuwów Układ chłodzenia smarowania głównego pasowania Napęd narzędzi napędzanych (maszyny +C) Filtracja papierowa Przekładnia dwubiegowa Zbierak oleju Automatyczna wymiana narzędzi Oświetlenie powierzchni roboczej Układ chłodzenia przez narzędzie 12 bar (maszyny +C) Osłona powierzchni roboczej Liniowy pomiar osi X i Z Dokumentacja techniczna Ręczna tarcza tokarska Montaż u użytkownika końcowego Zestaw imadeł zaciskowych Gwarancja 12 miesięcy SERIA VLC WYPOSAŻENIE Akcesoria dodatkowe System sterowania FANUC Silniejszy napęd wrzeciona głównego Silniejszy napęd narzędzi obrotowych Automatyczna wymiana narzędzi - do 60 miejsc Uchwyty narzędzi standardowe Uchwyty narzędzi specjalne dla CAPTO Szlifierka pomocnicza Głowica kątowa Głowica przyśpieszająca Sonda obróbkowa Sonda narzędziowa Mocniejszy układ chłodzenia przez narzędzie Połączenie sieciowe Hydrauliczny uchwyt zaciskowy Magnetyczna tarcza tokarska Wersja maszyny z dwoma suportami Podwyższona wersja maszyny Rozszerzenie średnicy toczenia Przedłużenie posuwu pionowego (Z) Większy przekrój ślizgacza Kompleksowo osłoniona wersja maszyny Automatyczna wymiana paletek Obróbka technologiczna części standardowych Dodatkowa dokumentacja techniczna Umowa serwisowa Przedłużenie gwarancji 7

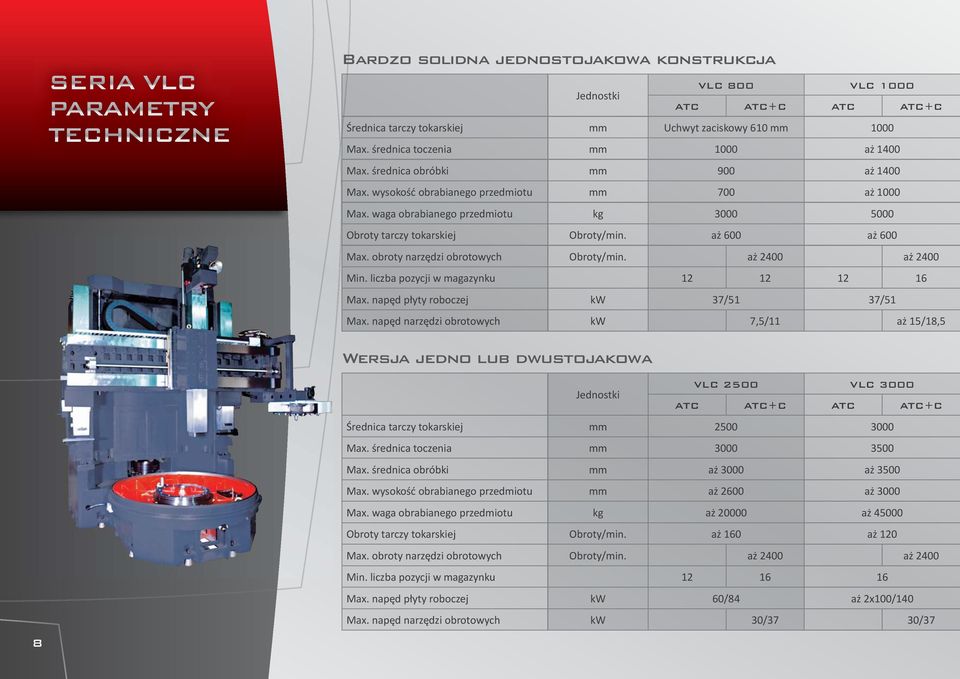

8 SERIA VLC PARAMETRY TECHNICZNE Bardzo solidna jednostojakowa konstrukcja Jednostki VLC 800 VLC 1000 ATC ATC+C ATC ATC+C Średnica tarczy tokarskiej mm Uchwyt zaciskowy 610 mm 1000 Max. średnica toczenia mm 1000 aż 1400 Max. średnica obróbki mm 900 aż 1400 Max. wysokość obrabianego przedmiotu mm 700 aż 1000 Max. waga obrabianego przedmiotu kg Obroty tarczy tokarskiej Obroty/min. aż 600 aż 600 Max. obroty narzędzi obrotowych Obroty/min. aż 2400 aż 2400 Min. liczba pozycji w magazynku Max. napęd płyty roboczej kw 37/51 37/51 Max. napęd narzędzi obrotowych kw 7,5/11 aż 15/18,5 Wersja jedno lub dwustojakowa 8 Jednostki VLC 2500 VLC 3000 ATC ATC+C ATC ATC+C Średnica tarczy tokarskiej mm Max. średnica toczenia mm Max. średnica obróbki mm aż 3000 aż 3500 Max. wysokość obrabianego przedmiotu mm aż 2600 aż 3000 Max. waga obrabianego przedmiotu kg aż aż Obroty tarczy tokarskiej Obroty/min. aż 160 aż 120 Max. obroty narzędzi obrotowych Obroty/min. aż 2400 aż 2400 Min. liczba pozycji w magazynku Max. napęd płyty roboczej kw 60/84 aż 2x100/140 Max. napęd narzędzi obrotowych kw 30/37 30/37

9 VLC 1200 VLC 1600 VLC 2000 ATC ATC+C ATC ATC+C ATC ATC+C aż 1600 aż 2000 aż 2500 aż 1900 aż 1900 aż aż aż 400 aż 300 aż 200 aż 2400 aż 2400 aż aż 60/84 aż 60/84 aż 60/84 aż 17/22,5 17/22,5 aż 17/22,5 SERIA VLC PARAMETRY TECHNICZNE VLC 3500 VLC 4000 VLC 4500 ATC ATC+C ATC ATC+C ATC ATC+C aż 4000 aż 4500 aż 4500 aż 3000 aż 3000 aż 3000 aż aż aż aż 120 aż 60 aż 60 aż 2400 aż 2400 aż aż 2x100/140 aż 2x100/140 aż 2x100/140 30/37 30/37 30/37 9

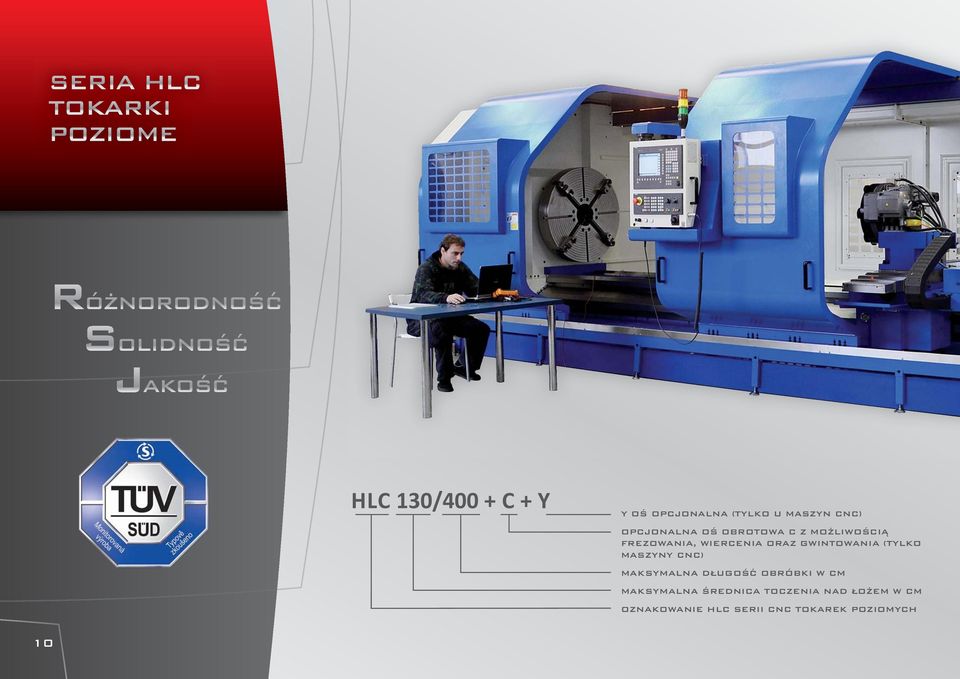

10 SERIA HLC TOKARKI POZIOME ÓŻNORODNOŚĆ OLIDNOŚĆ AKOŚĆ HLC 130/400 + C + Y Y OŚ OPCJONALNA (TYLKO U MASZYN CNC) OPCJONALNA OŚ OBROTOWA C Z MOŻLIWOŚCIĄ FREZOWANIA, WIERCENIA ORAZ GWINTOWANIA (TYLKO MASZYNY CNC) MAKSYMALNA DŁUGOŚĆ OBRÓBKI W CM MAKSYMALNA ŚREDNICA TOCZENIA NAD ŁOŻEM W CM OZNAKOWANIE HLC SERII CNC TOKAREK POZIOMYCH 10

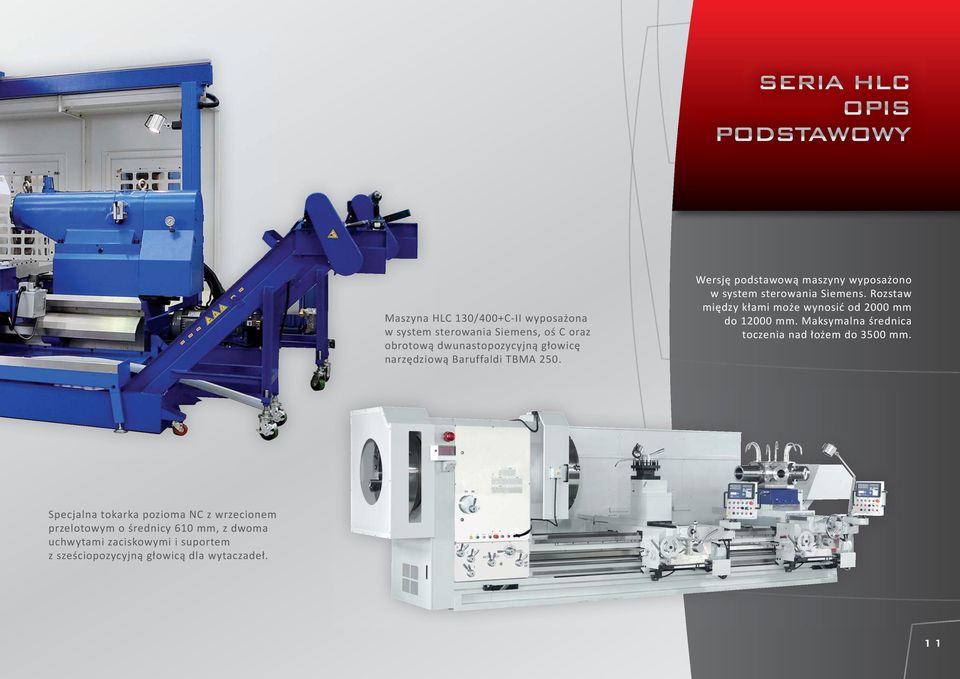

11 SERIA HLC OPIS PODSTAWOWY Maszyna HLC 130/400+C-II wyposażona w system sterowania Siemens, oś C oraz obrotową dwunastopozycyjną głowicę narzędziową Baruffaldi TBMA 250. Wersję podstawową maszyny wyposażono w system sterowania Siemens. Rozstaw między kłami może wynosić od 2000 mm do mm. Maksymalna średnica toczenia nad łożem do 3500 mm. Specjalna tokarka pozioma NC z wrzecionem przelotowym o średnicy 610 mm, z dwoma uchwytami zaciskowymi i suportem z sześciopozycyjną głowicą dla wytaczadeł. 11

12 SERIA HLC SERIA HLC KONSTRUKCJA Tokarki poziome z serii HLC należą do kategorii tzw. maszyn ciężkich z masywnym monolitycznym łożem żeliwnym. Maszyny umożliwiają efektywne toczenie oraz frezowanie przedmiotów obrotowych o dużych rozmiarach dla różnych gałęzi przemysłu. W projektowaniu maszyn z serii HLC kładziono nacisk na efektywność oraz oszczędność kosztów eksploatacji - maszyny zachowują długą niezawodność i wymagają tylko minimalnych kosztów utrzymania. Znakomicie wyposażona maszyna dwuosiowa z lunetą hydrauliczną, drugim suportem, głowicą narzędziową Baruffaldi TB 320 oraz zabezpieczonymi powierzchniami ślizgowymi. Klasyczna tokarka pozioma z wyjściem liniowym NC, wyposażona w lunetę zamkniętą. Rozstaw między kłami do mm. 12

13 Oferta maszyn z serii HLC jest bardzo różnorodna, możliwe jest jej przystosowanie do potrzeb klientów. Maszyny CNC Wyposażenie podstawowe Hydrauliczny czteropozycyjny chwytak nożowy lub ośmiopozycyjna głowica narzędziowa Konik z możliwością zaprogramowania Chłodzenie głównego pasowania Transporter wiórów, kontener na wióry. Klimatyzacja rozdzielnicy elektrycznej Automatyczne smarowanie powierzchni ślizgowych Osłona śruby kulowej Osłony zabezpieczające maszynę Oświetlenie powierzchni roboczej Ręczny panel MPG Akcesoria dodatkowe C - oś maszyny Y - oś maszyny Pomiar liniowy Heidenhain Sonda narzędziowa Lunety manualne, hydrauliczne Uchwyty zaciskowe manualne, hydrauliczne Drugi transporter wiórów Uchwyt wytaczadeł Tylny uchwyt zaciskowy wrzeciona Uchwyt zaciskowy na koniku SERIA HLC WYPOSAŻENIE Wrzeciennik wykonany również ze stali żeliwnej. Wysoką dokładność wrzeciona zapewniają dwa łożyska parowane TIMKEN, klasy dokładności P5, odporne na wysokie obciążenia podczas obróbki. Maszyny klasyczne Wyposażenie podstawowe Ręczny czteropozycyjny uchwyt nożowy Chłodzenie narzędzia Osłona śruby pociągowej Konik ręczny Oświetlenie robocze Akcesoria dodatkowe Hydrauliczny sześciopozycyjny uchwyt wytaczadeł Wyjście liniowe NC Złożony uchwyt nożowy Urządzenie do obróbki stożka Hydrauliczne urządzenie kopiujące Półautomatyczna obróbka cyklowa Transporter wiórów Lunety manualne Uchwyty zaciskowe manualne Konik w maszynach CNC konik z możliwością zaprogramowania z hydrauliczną pinolą wysuwną. U tokarek klasycznych manualny ruch konika. Suport wsparcie dla 4pozycyjnej głowicy narzędziowej lub 8, czy też 12pozycyjnego uchwytu narzędziowego. 13

14 SERIA HLC PARAMETRY TECHNICZNE Parametry techniczne CNC Jednostki I II III Średnica toczenia nad łożem mm 880 aż aż aż 3060 Średnica toczenia nad suportem mm 510 aż aż aż 2620 Rozstaw między kłami mm aż aż aż Szerokość łoża mm Szerokość podstawy łoża mm Przednia końcówka wrzeciona A2-11 aż A2-40 A2-11 aż A2-40 A2-11 aż A2-40 Przelot wrzeciona mm 150 aż 760, aż 760, aż 760,815 Przesuw poprzeczny mm (1450) Typ uchywtu 4pozycyjny uchwyt nożowy, 350 mm 8pozycyjny uchwyt narzędziowy 12pozycyjny uchwyt narzędziowy 4pozycyjny uchwyt nożowy, 350, 470 mm 8pozycyjny uchwyt narzędziowy 12pozycyjny uchwyt narzędziowy 4pozycyjny uchwyt nożowy, 470 mm 8pozycyjny uchwyt narzędziowy 12pozycyjny uchwyt narzędziowy Posuw roboczy osi X mm/ob 0, , , Szybki posuw osi X mm/min Posuw roboczy osi Z mm/ob 0, , , Szybki posuw osi Z mm/min Średnica pinoli mm 145, (350) Posuw pinoli mm Stożek wewnętrzny Stożek Morse 6 Stożek Morse 6 Stożek Morse 6 Główny silnik wrzeciona kw 28/39 37,5/51 37,5/51 14

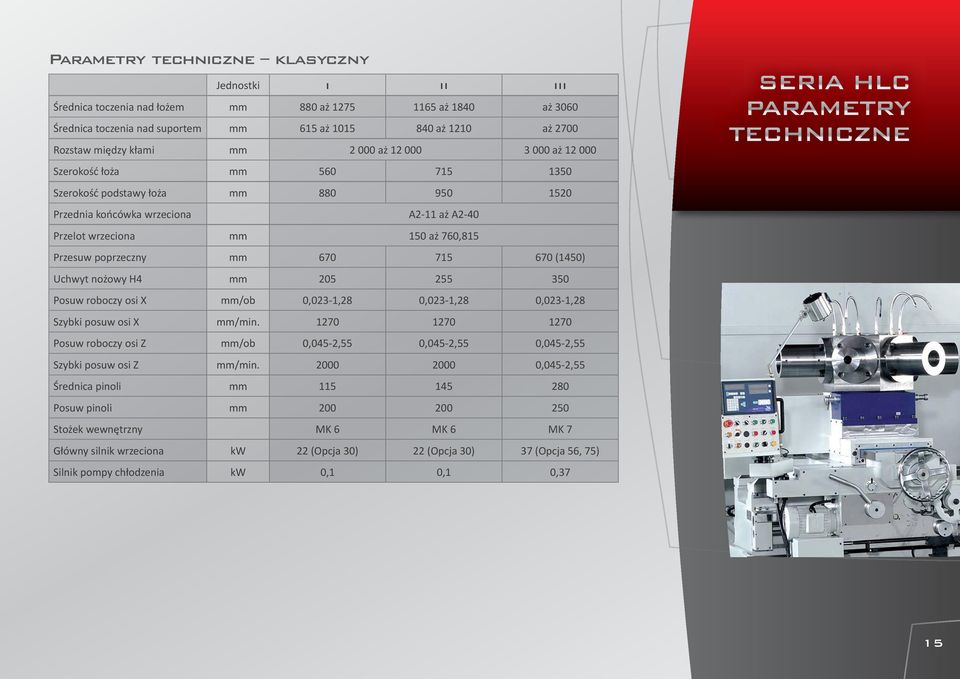

15 Parametry techniczne klasyczny Jednostki I II III Średnica toczenia nad łożem mm 880 aż aż 1840 aż 3060 Średnica toczenia nad suportem mm 615 aż aż 1210 aż 2700 Rozstaw między kłami mm aż aż Szerokość łoża mm Szerokość podstawy łoża mm Przednia końcówka wrzeciona A2-11 aż A2-40 Przelot wrzeciona mm 150 aż 760,815 Przesuw poprzeczny mm (1450) Uchwyt nożowy H4 mm Posuw roboczy osi X mm/ob 0,023-1,28 0,023-1,28 0,023-1,28 Szybki posuw osi X mm/min Posuw roboczy osi Z mm/ob 0,045-2,55 0,045-2,55 0,045-2,55 Szybki posuw osi Z mm/min ,045-2,55 Średnica pinoli mm Posuw pinoli mm Stożek wewnętrzny MK 6 MK 6 MK 7 Główny silnik wrzeciona kw 22 (Opcja 30) 22 (Opcja 30) 37 (Opcja 56, 75) Silnik pompy chłodzenia kw 0,1 0,1 0,37 SERIA HLC PARAMETRY TECHNICZNE 15

16 Doskonały dostęp w Brnie ZAPLECZE SPÓŁKI GPS: : N E 7E Otwarte i bezpośrednie podejście do klienta 16

17 Wyposażona hala produkcyjna HALA PRODUKCYJNA I MONTAŻOWA W BRNIE Zapraszamy do odwiedzenia naszej hali w Brnie z możliwością umówienia spotkania u któregoś z naszych klientów. Doświadczeni pracownicy 17

18 Serwis gwarancyjny i pogwarancyjny maszyn do 24 godzin SERWIS Profesjonalne podejście 18

19 TDZ Turn s.r.o. przekazał swoje maszyny wielu klientom z różnych krajów. Wybrani klienci: Armaturka Krnov, a.s. CEBES a.s. GTW BEARINGS s.r.o. OSTROJ a.s. PHARMIX, s.r.o. STEELMAX s.r.o. UNEX a.s. VUES Brno s.r.o. WIKOV Gear s.r.o. WIKOV MGI a.s. Xtek Europe s.r.o. Zámečnictví - Beran, s.r.o. IMC Slovakia MIA Engineering, s.r.o. PSL, a.s. ŽOS Trnava, a.s. KOLLMEDER GmbH & Co. KG Wolfgang Preinfalk GmbH FABRYKA MASZYN FAMUR S.A. BISON-BIAL S.A. BEFARED S.A. BUMAR ŁABĘDY S. A. Doosan Babcock Energy Polska Sp. z o.o. HARTMET S.A. «Uraltransmash» J S C, Ekaterinburg ОАО "МЗиК", Ekaterinburg «Krasnoyarskiy mashinostrjitelniy zavod» REFERENCJE 19

20 TÁBORSKÁ 4297/ BRNO-ŽIDENICE CZECHY /2014
