1 Ochrona zasobów Twojej firmy

2 Szafy stojące 10 TecnoCustom 22 Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

3 O nas MAŁE SZANSE SĄ CZĘSTO POCZĄTKIEM WIELKICH PRZEDSIĘWZIĘĆ. (Demosthenes) Jakość i etyka Certyfikowana niezawodność Współpracujemy z głównymi laboratoriami badawczymi i uniwersytetami tworząc synergię i dzięki uzyskanym informacjom czerpiemy pomysły, które wykorzystujemy do ciągłego doskonalenia. Tecnosteel prowadzi swoją działalność w Brunello, w pobliżu Varese, według systemu jakości ISO 9001:2008, zapewniając wysoki poziom jakości produktów, dla swoich klientów. Ponadto Tecnosteel przyjmuje kodeks postępowania oparty na szacunku dla ludzi i środowiska poprzez kontrolę całego cyklu produkcji. Dynamiczne Technologie Od powstania Tecnosteel, wprowadził pionierskie metody produkcji, w wielu przypadkach zaprojektowane przez własny zespół inżynierów. Nasz elastyczny system produkcyjny, łatwo dopasowuje się i odpowiada na potrzeby i zmiany nowoczesnego rynku oraz specyficznych wymagań klienta. Badania, rozwój i innowacja Misją Tecnosteel jest tworzenie produktów, które oferują długofalowe korzyści. Inwestujemy nieustannie, by nie tylko utrzymać naszą pozycję w gronie międzynarodowych liderów, ale przede wszystkim dlatego, że jesteśmy przekonani, że szukanie alternatyw jest niezbędnym krokiem do osiągnięcia innowacji, która prowadzi do postępu. Nasz system BladeShelter reprezentuje doskonałość Tecnosteel w świecie DataCenter: oferuje rozwiązania optymalne dla środowiska naturalnego, niskie koszty eksploatacji klimatyzacji, optymalizację przestrzeni, modułowość i skalowalność produktów. Zasoby ludzkie Historia firmy jest tworzona przez kobiety i mężczyzn, którzy szanują siebie, mają wspólne cele, zaufanie i nadzieje; ciągłe szkolenie i doskonalenie zawodowe jest ich dumą. W Tecnosteel, liczba techników, inżynierów i specjalistów ciągle się zwiększa. 4 Seminaria i warsztaty Wspólny wzrost oznacza okazywanie ciagłej bliskości względem naszych klientów i użytkowników końcowych. W tym celu stale przekazujemy bieżące informacje, dla naszych partnerów za pośrednictwem naszej strony internetowej, prasy i szkoleń technicznych w naszej sali seminaryjnej. 5

4 Sieć dystrybucji i logistyki Nasze produkty są dystrybuowane na całym terenie Włoch i w ponad 20 krajach w Europie, na Bliskim Wschodzie, w Afryce. Dostawy w systemie door to door zapewniają by nasze produkty znalazły się w Twoich rękach. Tecnosteel Italia Via Pret, Brunello (VA) tel fax Tecnosteel France 4 Rue de Bossuet LONGJUMEAU tél fax Tecnosteel Polska ul. Kościuszki Radomsko tel./ fax : +48 (0) Tecnosteel Russia Aviamotornaya Street 44 bld Moscow Russian Federation tel: Firma Tecnosteel współpracuje z dystrybutorami, którzy są kompetentni, gotowi dostarczyć wszystkich niezbędnych informacji na temat naszych produktów i usług. Tecnosteel regularnie organizuje specjalistyczne warsztaty dla naszej sieci handlowej. Codziennie wspieramy naszych partnerów, z którymi budujemy nasz wspólny sukces. 6 7

5 Legenda symboli Pojedyncze drzwi szkło bezpieczne Pojedyncze drzwi 40% perforacja Pojedyncze drzwi 82% perforacja Pojedyncze pełne drzwi Standardy szaf i rozmiary Standardowe rozwiązania są dostosowane do najczęściej używanych konfiguracji, jednak elementy zamykające mogą być wybrane zgodnie z Twoimi potrzebami. Aby to zrobić skrót OF zostanie dodany na końcu kodu szafy, aby wskazać wersję open frame oraz oddzielny wykaz kodów obejmujący wybrane drzwi i panele boczne. Stopnie ochrony szczelności szaf CEI EN (CEI 70-1) IEC Ochrona przed wnikaniem stałych objektów Pierwsza liczba określająca Ochrona przed dostępem człowieka do części niebezpiecznych 30 Druga liczba określająca Ochrona przed szkodliwym wnikaniem wody Podwójne drzwi szkło bezpieczne 19 Ita bipasso - Schuko n 19 standard 21, 22, 23 Przekraczjący 19 standard Standardowe kolory: RAL 7035 szary Tylko RAL 7035 szary IEC C13 Podwójne drzwi 40% perforacja Kolor na zamówienie Tylko RAL 9005 czarny Pełna przestrzeń montażowa P+ Szafy z większą głębokością IEC C19 Podwójne drzwi 82% perforacja Podwójne pełne drzwi Standardy szaf i rozmiary Szafy przeznaczone są do instalacji wszelkiego rodzaju urządzeń zgodnych z 19 standardem. Na zamówienie, szafy 21, 22 i 23 również mogą być wyprodukowane. Szafki wiszące są dostępne z profilami 19, 12 i 10. Kolory Większość naszych produktów jest dostępna zarówno w kolorze szarym RAL 7035 i czarnym RAL 9005: proszę odnieść się do odpowiednich symboli. Jeśli potrzebujesz produkt w czarnym kolorze proszę dodać N do odpowiedniego kodu. Ex: F2442 w wersji szarej i F2442N w czarnej wersji. IEC 309 W pełni demontowalna n Wentylacja i kontrola klimatyzacji Liczba wentylatorów Dostępność klimatyzacji Standardowe gniazda PDU Przewód z wtyczką IEC309 Montaż Certyfikowane mechanicze cechy Zdejmowane osłony Przewód z wtyczką IEC309 Zdemontowane szafy Szafy Tecnosteel są dostarczane w pełni zmontowane gotowe do instalacji sprzętu. Warto również zaznaczyć, że szafy mogą być łatwo zdemontowane i ponownie zmontowane na miejscu, nawet przez niewykwalifikowany personel. Wersja Flat pack jest dostępna na zamównienie w celu zminimalizowania ilości zajmownego miejsca i obniżenia kosztów transportu. Modułowość Wytrzymałość mechaniczna Pionowy montaż PDU 0U Brak ochrony Brak ochrony 0 0 Brak ochrony Ochrona przed wnikaniem obcych stałych obiektów o średnicy 50 mm Ochrona przed wnikaniem obcych stałych obiektów o średnicy 12,5 mm Ochrona przed wnikaniem obcych stałych obiektów o średnicy 2,5 mm Ochrona przed wnikaniem obcych stałych obiektów o średnicy 1 mm Ochrona przed pyłem Ochrona pyłoszczelna Ochrona przed dostępem dłońmi Ochrona przed dostępem palcem o średnicy 12 mm Ochrona przed dostępem próbnika o średnicy 2,5 mm Ochrona przed większością przewodów, śrubokrętów itd. Częściowa ochrona przed wnikaniem pyłu. Pełna ochrona przed dotykiem. Całkowita ochrona przed wnikaniem pyłu. Pełna ochrona przed dotykiem Ochrona przed pionowo spadającymi kroplami wody Ochrona przed pionowo spadającymi kroplami wody, szafka przechylona jest pod kątem 15 Ochrona przed natryskiem wody pod kątem 60 Chroniona przed bryzgami wody z dowolnego kierunku Ochrona przed strumieniami wody z dowolnego kierunku Ochrona przed silnymi strumieniami wody z dowolnego kierunku Ochrona przed skutkami krótkiego zanurzenia w wodzie Nośność Zwiększona nośność Odporność na wibracje (EN 54-16) Odporność na wstrząsy IK09 Zgodnie z normą EN62262, odporność na 5 kg objekt spadający z 20 cm (10 dżuli) IK10 Zgodnie z normą EN62262, odporność na 5 kg objekt spadający z 40 cm (20 dżuli) 8 Ochrona przed skutkami ciągłego zanurzenia w wodzie 8 9

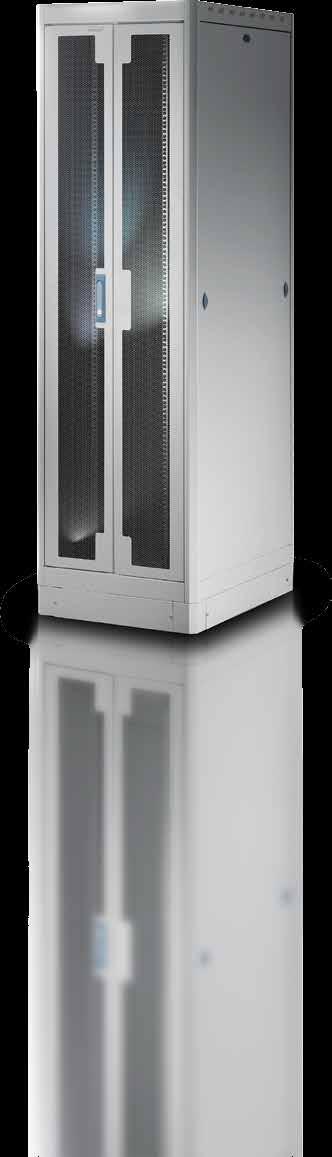

6 Szafy stojące Konstrukcja szaf opiera sie na łącznikach potrójnie giętych na zimno, więcej niż pięćdziesąt możliwych konfiguracji, wersje specjalne na zamówienie, to tylko niektóre z zalet technologicznych, charakteryzujących NetLeader i Superserver, najczęściej używanych szaf we Włoszech i na świecie. Katalog online Kompletny i zawsze aktualny katalog znajduje się na stronie Zapytaj o login na info@tecnosteel.info aby zdobyć pełny dostęp do informacji na temat produktów. Konfiguracja szaf i oznaczenia Standardowe szafy dostarczane są w wielu kombinacjach kolorystycznych, drzwi przednich i tylnych, bocznych i tylnych paneli, 2 par belek, rozwiązań blokujących i urządzeń podtrzymujących. Kody w cenniku odnoszą się do najczęściej stosowanych rozwiązań. W przypadku innych konfiguracji, dostosujemy szafę Open Frame, dodając OF na końcu oznaczenia (np. F6427OF) wraz z kodami pojedynczych komponentów (drzwi, osłony, akcesoria) składających się na konfigurację szafy. Więcej szczegółów znajduje się w dziale Drzwi i osłony. Litera N na końcu kodu wskazuje czarny kolor mat RAL Szafy stojące 10 TecnoCustom 22 NetLeader 12 Tecno Netleader drzwi szklane, osłony boczne i tylna pełne, cokół 100mm, para belek 19 z przodu i z tyłu, w pełni demontowalna F8633 F8638 F8642 F8647 F8833 F8838 F8842 F Netleader drzwi szklane, osłony boczne i tylna pełne, cokół 100mm, para belek 19 z przodu i z tyłu, w pełni demontowalna F6427 F6442 F6620 F6624 F6627 F6633 F6638 F6642 F6647 F6820 F6827 F6833 F6838 F6842 F NetLeader VB -certyfikowana Ochrona szczelności IP30, wraz z pionowym wzmocnieniem,dach i podłoga z 3mm łącznikami giętymi na zimno. W pełni demontowalna F6624VB F6633VB F6642VB F6842VB SuperServer 14 drzwi szklane z przodu, osłony boczne i tylna pełne, cokół 100mm, para belek 19 z przodu i z tyłu, w pełni demontowalna F6127 F6138 F6142 F6147 F8127 F8142 F Superserver pojedyncze drzwi perforowane 40% z przodu i z tyłu, osłony boczne pełne F6142AP4 F6147AP4 F8142AP4 F8147AP4 15 pojedyncze drzwi perforowane 40% z przodu, perforowane 40% podwójne drzwi z tyłu, osłony boczne pełne F6142A2P4 F6147A2P4 F8142A2P4 F8147A2P4 15 pojedyncze drzwi perforowane 82% z przodu i z tyłu, osłony boczne pełne F6142AP8 F6147AP8 F8142AP8 F8147AP8 15 pojedyncze drzwi perforowane 82% z przodu, perforowane 82% podwójne drzwi z tyłu, osłony boczne pełne F6142A2P8 F6147A2P8 F8142A2P8 F8147A2P8 Kolokacyjna 16 Szafy z kilkoma oddzielnymi sekcjami F6147N2CL8 F6147N3CL8 F6147N4CL8 F8142N2CL8 F8142N4CL8 Drzwi i osłony 21 Pojedyncze drzwi szklane F9110 F9153 F9111 F9112 F9113 F9114 F9127 F9116 F9117 F9118 F9119 F9120 F9114CH3P F9127CH3P F9119CH3P F9120CH3P 21 Podwójne drzwi szklane F9300 F9319 F9301 F9381 F9300CH3P F9319CH3P F9301CH3P F9381CH3P 21 Pojedyncze drzwi pełne F9453 F9424 F2533 F2527 F2538 F2542 F2547 F2927 F2943 F2933 F2942 F9450 Pojedyncze drzwi pełne z zamkiem 3-punktowym F2542CH3P F2547CH3P F2942CH3P F9450CH3P 21 Podwójne drzwi pełne F9320 F9321 F9316 F9322 F9320CH3P F9321CH3P F9316CH3P F9322CH3P 21 Pojedyncze drzwi perforowane 40% F9404 F9396 F9398 F9451 F9395 F9397 F9396CH3P F9398CH3P F9395CH3P F9397CH3P 21 Podwójne drzwi perforowane 40% F9767 F9386 F9387 F9787 F9390 F Pojedyncze drzwi perforowane 82% F9702 F9708 F9710 F9731 F9722 F9724 F9708CH3P F9710CH3P F9722CH3P F9723CH3P F9724CH3P 21 Podwójne drzwi perforowane 82% F9703 F9709 F9711 F9732 F9723 F9725 F9709CH3P F9711CH3P F9723CH3P F9725CH3P 21 Osłony F2427 F2442 F2620 F2624 F2627 F2633 F2638 F2642 F2647 F2820 F2827 F2833 F2838 F2842 F2847 F2127 F2138 F2142 F Perforowane 40% osłony F2627G F2638G F2642G F2647G F2827G F2838G F2842G F2847G F2127G F2138G F2142G F2147G n 19 n 21, Opcje Design, modułowość, certifikaty, specjalne wersje i unikalna technologia produkcji pozwala szafom NetLeader i SuperServer być idealnym miejscem dla Twoich urządzeń IT. IK09 IK10 Szafa z drzwiami szklanymi Szafa z drzwiami pełnymi Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja 70 Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

7 by tecnosteel U S G H* Kod Tecno 800 NetLeader F8633 Szafa stojąca, drzwi przednie F8638 szklane, F8642 osłony boczne i tylna pełne, F mm cokół, para belek 19 z F8833 przodu i z tyłu, w pełni demontowalna F8838 konstrukcja F F8847 U S G H* Kod NetLeader VB F6624VB Szafa stojąca, certyfikowana ochrona szczelności F6633VB IP30, wraz z pionowym wzmocnieniem,dach i F6642VB podłoga z 3mm łącznikami giętymi na zimno. W F6842VB pełni demontowalna konstrukcja. * całkowita wysokość z cokołem 12 U S G H* Kod Tecno 600 NetLeader F6427 Szafa stojąca, drzwi F6442 przednie szklane, F6620 osłony boczne i tylna F6624 pełne, 100mm cokół, F6627 para belek 19 z przodu i z tyłu, F6633 w pełni demontowalna F6638 konstrukcja F F F F F F F F NetLeader Szafy NetLeader mogą w doskonały sposób zaspokoić potrzeby okablowania strukturalnego wykorzystywanego zarówno w dziale IT jak i w wideomonitoringu. Technika i projekt Szafy NetLeader sa najczęściej wykorzystywanymi szafami do zastosowań sieciowych i telekomunikacyjnych. 2 mm grubości 19 belek montażowych NetLeader; 3 mm grubość narożników wykorzystywanych wyłącznie w szafach Tecnosteel. Dane te sprawiają, że szafy NetLeader są na szczycie w swojej klasie. Jedno oznaczenie - jedna szafa Tylko jeden kod jest potrzebny by natychmiast zidentyfikować szafę, którą potrzebujesz. Szafy NetLeader są dostarczane, ze wszystkim co potrzebne, żeby rozpocząć montaż okablowania. Jest wyposażona w cokół, zdejmowane osłony oraz przepusty na dole oraz dachu. Nośność szafy w pozycji statycznej 500kg, na kółkach 220 kg. Szybki montaż Wystarczy prosty klucz aby zmontować szafę NetLeader. Drzwi ze szkła hartowanego są zgodne z normą UNI EN , są wyposażone w specjalne zawiasy Tecnosteel, które pozwalają na szybki demontaż bez użycia narzędzi. Boczne i tylne osłony można zdjąć dzięki funkcjonalnym 1/4 obrotu zamkom, które również dodają stylu szafom NetLeader. Ochrona szczelności IP 20 zgodnie z normą EN Szkielet szafy (Open frame) Złożony z podstawy, dachu i pionowych belek. Standardowa konfiguracja drzwi szklane z przodu, odwracalne, z klamką na klucz; osłony boczne i tylna zdejmowane za pomocą ¼ obrotu zamka; para belek 19 z przodu i z tyłu; cokół 100 mm z tylnym przepustem szczotkowym; Wersja VB Szafy NetLeader Vb (zgodnie z normą EN 54-16) są rozwiązaniem technicznym zapewniającym odporność na wstrząsy; ochrona szczelności podniesiona jest do IP Wersja IP44 Cały zakres szaf IP44 jest dostępny na zamówienie. 13

8 by tecnosteel Tecno1000 SuperServer Tecno 1000 Super Server jest serią szaf specjalnie zaprojektowanych aby pomieścić i chronić większość typów serwerów dostępnych na rynku. Zwiększona głębokość 1200 mm Zwiększone obciążenie P+ Standardowa konfiguracja posiada drzwi szklane z przodu, odwracalne, z klamką na klucz. Może być wyposażona w kółka. Posiada kompletny zakres akcesoriów, stałych i wychylnych półek aby zaspokoić wymagania projektanta. Szafy SuperServer mogą być montowane i demontowane bez użycia żadnych specjalnych narzędzi. Szafy mogą być wyposażone w drzwi i osłony perforowane, które efektywnie odprowadzają ciepło wydzielane przez urządzenia. U S G H* Kod Opis F6127 Szafa serwerowa F6138 drzwi szklane z przodu F6142 pełne osłony z boku i z tyłu F6147 cokół h.100 mm F8127 belki 19 z przodu i z tyłu F F8147 * całkowita wysokość z cokołem U S G H* Kod Konfiguracja z drzwiami perforowanym z przodu i tyłu F6142AP4 Szafa serwerowa F6147AP4 drzwi pojedyncze perforowane 40% z przodu i z tyłu F8142AP4 osłony boczne pełne F8147AP F6142A2P4 Szafa serwerowa F6147A2P4 drzwi przednie pojedyncze perforowane 40% F8142A2P4 drzwi tylne podwójne perforowane 40% F8147A2P4 osłony boczne pełne F6142AP F6147AP F8142AP F8147AP8 Szafa serwerowa drzwi pojedyncze perforowane 82% z przodu i z tyłu osłony boczne pełne F6142A2P8 Szafa serwerowa F6147A2P8 drzwi przednie pojedyncze perforowane 82% F8142A2P8 drzwi tylne podwójne perforowane 82% osłony boczne pełne F8147A2P8 * całkowita wysokość z cokołem 14 15

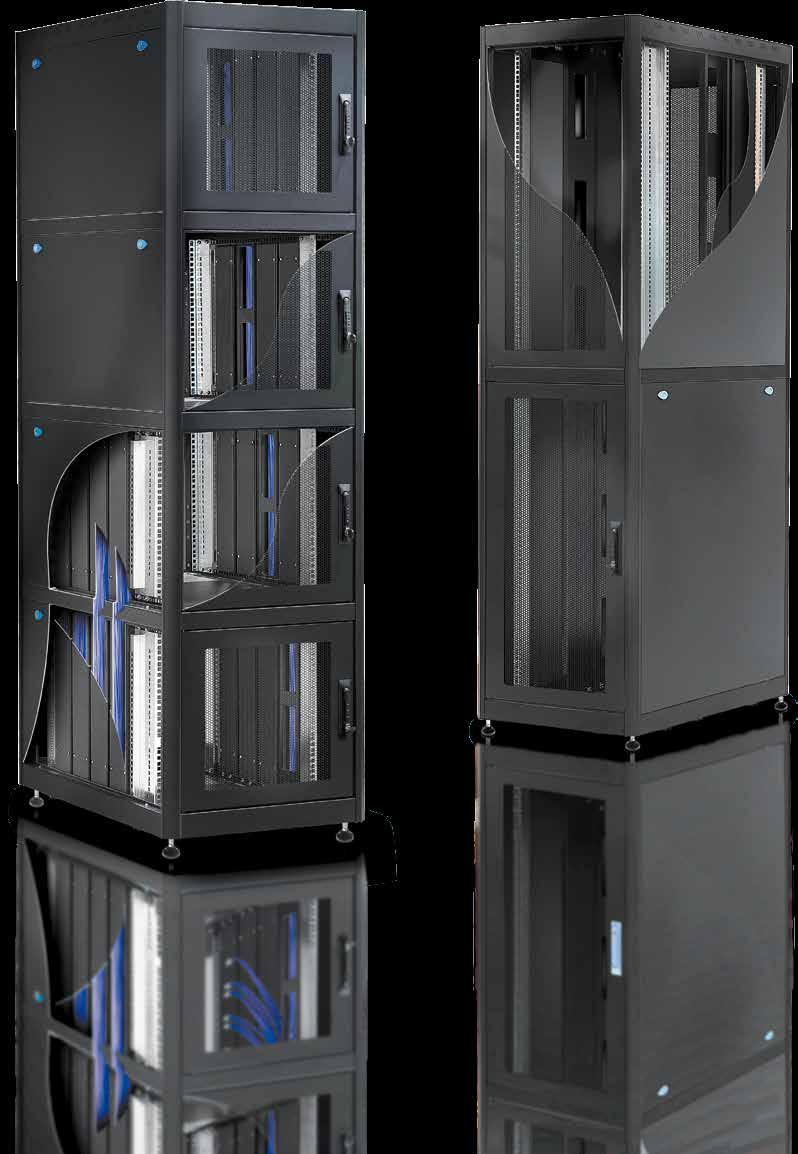

9 by tecnosteel Kolokacyjna Specjalnie zaprojektowana szafa aby pomieścić serwery i wyposażenie należące do różnych użytkowników. Każda sekcja jest całkowicie niezależna od drugiej, unikając jakiejkolwiek ingerencji w sprzęt, który znajduje się wewnątrz. Drzwi są perforowane w 82% zapewniając maksymalne odprowadzenie ciepła oraz są wyposażone w zamki szyfrowe. Każda sekcja jest zamknięta przez boczne osłony z zamkami, a pionowe prowadnice chronią okablowanie należące do każdego użytkownika. U S G H* Sekcje Kod F6147N2CL F6147N3CL F6147N4CL F8142N2CL F8142N4CL8 * całkowita wysokość z cokołem 16 17

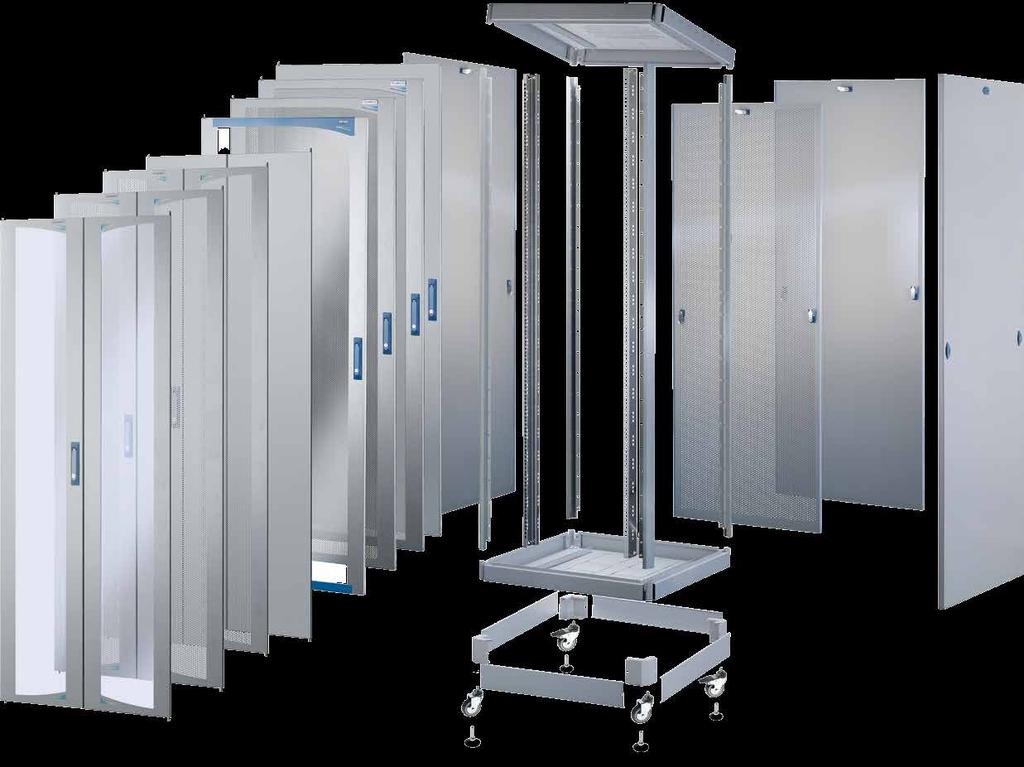

10 Drzwi i osłony Konfigurator Odwiedź nasz katalog online na stronie (dział szafy stojące), aby zbudować własną konfigurację szafy ze specjalnymi drzwiami, osłonami i akcesoriami Zeskanuj kod QR po prawej, aby zobaczyć przykład. przykład w skali 1:1 perforacja 82% perforacja 40% 9 Podwójne drzwi 1 - szkło 2 - perforacja 40% 3 - perforacja 82% 4 - pełne Pojedyncze drzwi 5 -szkło 6 - perforacja 82% 7 - perforacja 40% 8 - pełne Osłony 9 - pełne 10 - perforacja 40% Podłoga/podstawa (zobacz również dział akcesoriów) 11 - cokół(standard) 12 - kółka(na zamówienie) 13 - stopki poziomujące (na zamówienie) 18 19

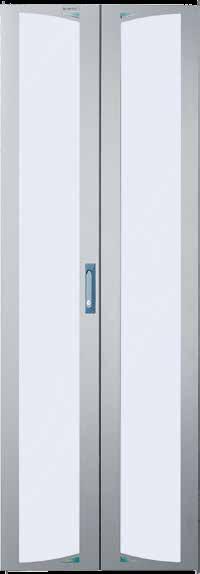

11 Drzwi i osłony Cechy drzwi Pojedyncze drzwi szklane U S Kod Uwaga F F F F F F F F F F F F F9114CH3P F9127CH3P F9119CH3P F9120CH3P standardowa klamka 3 punktowy zamek Podwójne drzwi szklane F F F F F9300CH3P F9319CH3P F9301CH3P F9381CH3P stand. zamek 3 pkt. zamek Pojedyncze drzwi pełne U S Kod Uwaga F F F F F F F F F F F F F2542CH3P F2547CH3P F2942CH3P F9450CH3P standardowa klamka 3 pkt. zamek Podwójne drzwi pełne F F F F F9320CH3P F9321CH3P F9316CH3P F9322CH3P stand. zamek 3 pkt. zamek Pojedyncze drzwi perforowane 40% U S Kod Uwaga F F F F F F F9396CH3P F9398CH3P F9395CH3P F9397CH3P Podwójne drzwi perforowane 40% F F F F F F F9386CH3P F9387CH3P F9390CH3P F9419CH3P stand. zamek 3 pkt. zamek stand. zamek 3 pkt. zamek Pojedyncze drzwi perforowane 82% U S Kod Uwaga F F F F F F F9708CH3P F9710CH3P F9722CH3P F9724CH3P stand. zamek 3 pkt. zamek Podwójne drzwi perforowane 82% F F F F F F F9709CH3P F9711CH3P F9723CH3P F9725CH3P 3 pkt. zamek 3 pkt. zamek Drzwi i osłony Osłony boczne U S Kod F F F F F F F F F F F F F F F F F F F2147 Osłony boczne perforowane 40 % U S Kod F2627G F2638G F2642G F2647G F2827G F2838G F2842G F2847G F2127G F2138G F2142G F2147G 20 21

12 TecnoCustom Znaczna część działalności Tecnosteel jest przeznaczona do produkcji specjalnych szaf zaprojektowanych na indywidualne potrzeby klientów. Zespół inżynierów używa oprogramowania 3D w celu stworzenia rysunków technicznych i szybkiego wyprodukowania prototypu. by tecnosteel Szafy stojące 10 P+ n TecnoCustom 22 Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

13 Wyspecjalizowana produkcja Indywidualne rozwiązania dla działu IT, telekomunikacji, automatyki i wideomonitoringu Kolory Dostępne również dla małych ilości. specjalne kolory mogą być wybrane z międzynarodowego katalogu RAL, spośród ponad 100 różnych kolorów. n P+ Kilka przykładów indywidualnych rozwiązań Szafy do wysokości 54U Wymiary szaf 1000 x 1000 mm (W x D) Szafy z szerszym rozstawem belek = Wyższy stopień szczelności szaf IP Szafy UPS Zintegrowane rozwiązania Możemy przygotować pełne rozwiązania dzięki integracji elektrycznych albo elektronicznych komponentów dostarczonych przez nas bądź przez klientów. Projektowane konstrukcje Róznego rodzaju rozwiązania są tutaj pokazane; podział miejsca, zastosowanie różnego rodzaju urządzeń, niestandardowe zamki, itd. Wyspecjalizowany wybór Indywidualny wybór: projektu drzwi zamków, klamek, zawiasów 24 25

14 Szafki wiszące Kompaktowe i eleganckie, idealne dla małych instalacji Szafy stojące 10 IK09 IK10 Szklane drzwiczki Metalowe drzwiczki TecnoOffice - Szafki wiszące 10 & 12 dla małych sieci 28 F F2580 Akcesoria dla TecnoOffice 30 F2512KS Panel RJ-45 8 portów o wym.: 14,9 mm x 20,3h 30 F2512OR Panel RJ-45 8 portów o wym.: mm 17x23h 30 F2512QU Panel RJ-45 8 portów o wym.: mm 14,90x19,40h 30 F2501NS Listwa zasilająca z 2 gniazdami i podświetlanym wył. 16A-250V 30 F2509 Półka 1U 200 mm do TecnoOffice F9380 Półka 1U 200 mm do TecnoOffice F2515 Szuflada światłowodowa 10-1U 8ST 30 F2516 Szuflada światłowodowa 10-1U 8SC 30 F2510 Zaślepka - 1U do TecnoOffice F2518 Zaślepka - 1U for TecnoOffice F2513 Przepust kablowy 1U F2508 Prowadnica kablowa 1U - 2 uchwyty do TecnoOffice F2581 Prowadnica kablowa 1U - 2 uchwyty do TecnoOffice 12 Tecno300 - szafki wiszące z zredukowaną głębokością 32 F F3006 Tecno405 - kompaktowa i poręczna szafka ze zdejmowanymi osłonami bocznymi dla łatwego dostępu do okablowania 33 F F F F4515 Tecno401 - szafka wisząca ze stałymi osłonami bocznymi 34 F F F F F4407 osłona tylna 7U dla Tecno F4410 osłona tylna 10U dla Tecno F4413 osłona tylna 13U dla Tecno F4416 osłona tylna 16U dla Tecno 401 Tecno500-3 sekcyjna szafka, z łatwo otwieranym tyłem w celu kontroli 35 F F F F5021 Tecno505 - przystępna i przestrzenna szafka wisząca 36 F F F F F5210 Tecno605 - największa szafka wisząca 37 F F F F6210 TecnoCustom 22 Szafki wiszące 26 Szafy i przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

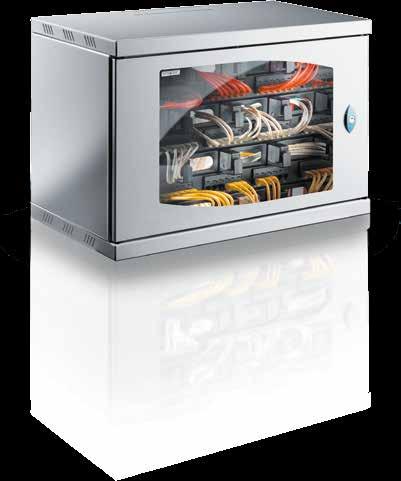

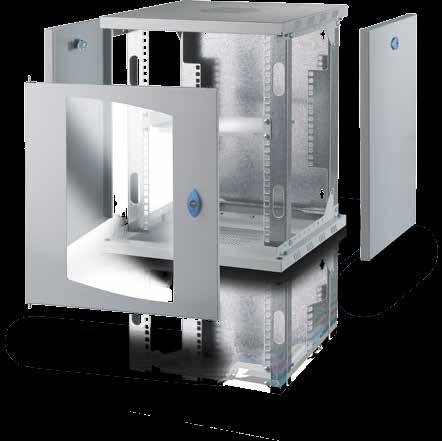

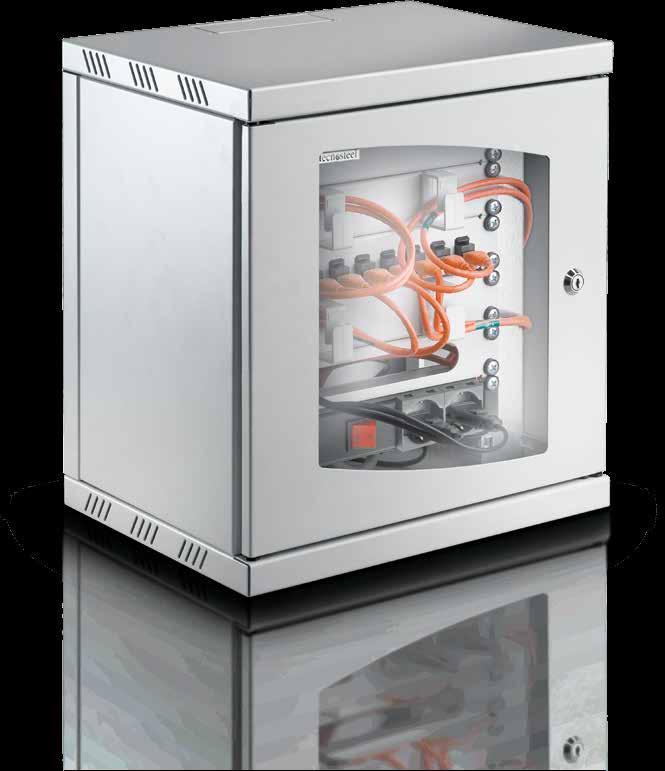

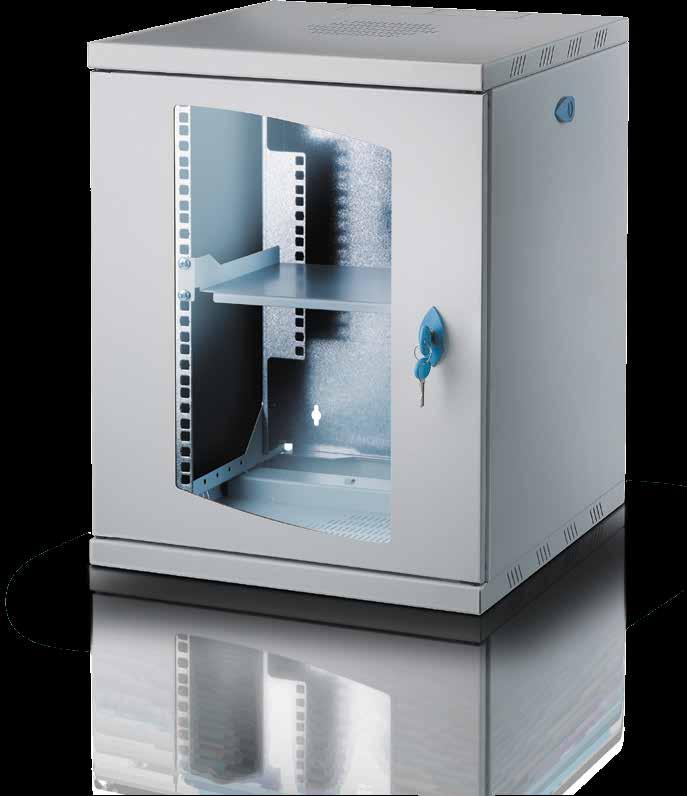

15 TecnoOffice - Szafki wiszące 10 & 12 dla małych sieci Eleganckie rozwiązanie dla mini sieci, łączące w sobie cały sprzęt w jeden zestaw biurowego umeblowania. by tecnosteel U S G H Kod F2507 Boczne panele są zdejmowalne a przepusty na dole i u góry pozwalają na wprowadzenie okablowania; Profile montażowe mogą być regulowane na głębokości, umożliwiają montaż akcesoriów z serii TECNOOFFICE oraz sprzętu o szerokości 10 ; Drzwiczki są wykonane ze szkła hartowanego wedle normy UNI 7124, kolor szary RAL U S G H Kod F2580 Boczne panele są zdejmowalne a przepusty na dole i u góry pozwalają na wprowadzenie okablowania; Profile montażowe mogą być regulowane na głębokości, umożliwiają montaż akcesoriów z serii TECNOOFFICE oraz sprzętu o szerokości 12 ; Drzwiczki są wykonane ze szkła hartowanego wedle normy UNI 7124, kolor szary RAL

16 12 10 Akcesoria do szafek TecnoOffice Półka 1U głębokość 200 mm F2509 dla TecnoOffice 10 F9380 dla TecnoOffice 12 Zaślepka 1U F2510 dla TecnoOffice 10 F2518 dla TecnoOffice 12 F2501NS Listwa zasilająca z 2 gniazdami i podświetlanym wyłącznikiem 16A-250V Ita bipasso - Schuko Przepust kablowy 10 1U F2513 Szuflada światł. 10 1U F2515 8ST F2516 8SC Prowadnica kablowa - 2 uchwyty F2508 dla TecnoOffice 10 F2581 dla TecnoOffice RJ45-1U Panele F2512KS 8 portów o wym.: mm 14,9 x 20,3 F2512OR 8 portów o wym.: mm 17,0 x 23,0 F2512QU 8 portów o wym.: mm 14,9 x 19,

17 Tecno300 - Szafki wiszące ze zredukowaną głębokością Seria Tecno 300 została zaprojektowana, aby w pełni odpowiedzieć na techniczne i stylowe zapotrzebowanie w małych instalacjach 19 Tecno405 Łączy w sobie kompaktowość i użyteczność poprzez zdejmowane osłony boczne do łatwego dostępu do okablowania. 19 Idealna dla małych instalacji Możliwość regulacji profili montażowych; Przepust kablowy na dole i u góry szafki; Zdejmowane drzwiczki wykonane są z bezpiecznego szkła hartowanego; przygotowana do montażu zestawu uziemiającego. Ochrona szczelności IP20. Zgodność z normą IEC EN Koor szary RAL Drzwiczki wykonane z bezpiecznego szkła, łatwo demontowalne, otwierane na ponad 180 ; z zamkiem. Przepust kablowy na dole i u góry szafki. Perforowane otwory wentylacyjne z możliwością montażu wentylatora. Kolor szary RAL Możliwość montażu cokołu Ochrona szczelności IP20. Zgodność z normą IEC EN Kolor szary RAL U S G H Kod F F3006 U S G H Kod F F F F

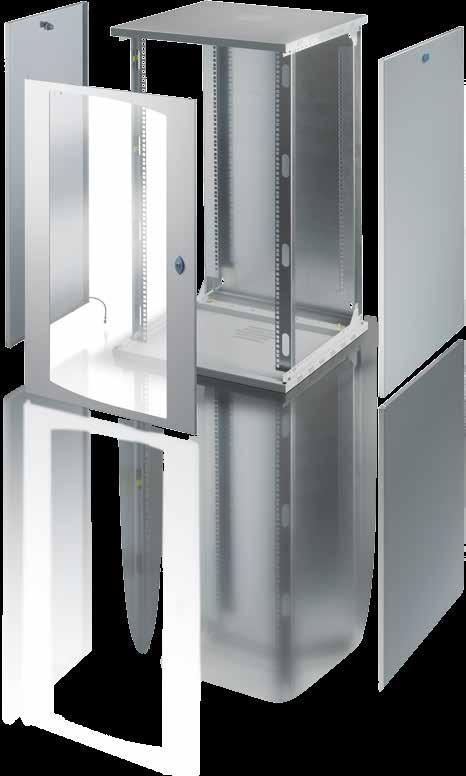

18 Tecno401 - Szafka wisząca ze stałymi osłonami bocznymi Podstawowe i proste rozwiązanie łączące w sobie funkcjonalość i przystępność. 19 Tecno500 - szafka 3 sekcyjna 19 Nowoczesne możliwości Tecno 500 ułatwiają montaż okablowania w mejscach z ograniczonym dostępem. U S G H Kod F F F F4116 Konstrukcja wykonana ze stali walcowanej na zimno, spawana i nitowana; Drzwiczki wykonane z bezpiecznego szkła, łatwo demontowalne, otwierane na ponad 180 ; z zamkiem. regulowane 2 mm ocynkowane 19 belki montażowe; Przepust kablowy na dole i u góry szafki; Otwory wentylacyjne oraz do montażu wentylatora; kolor szary RAL 7035; Możliwość montażu osłony tylnej; Możliwość montażu cokołu Ochrona szczelności IP 20 Zgodność z normami : EN , IEC 297-1, DIN S G H U Kod F F F F5021 U S H Kod Opis F4407 Osłona tylna F4410 do szafek z serii Tecno F4413 (opcjonlanie) F4416 Szafka dostarczana jest w postaci zmontowanej; Jednym łatwym ruchem można otworzyć środkową część co pozwala na dostęp do okablowania; Drzwiczki wykonane z bezpiecznego szkła, łatwo demontowalne, otwierane na ponad 180 ; z zamkiem. regulowane 2 mm ocynkowane 19 belki montażowe; Przepust kablowy na dole i u góry szafki; Otwory wentylacyjne oraz do montażu wentylatora; kolor szary RAL 7035; Ochrona szczelności IP20. Zgodność z normą IEC EN

19 Tecno505 Przestrzenna, ekonomiczna szafka wisząca Szafka ze zdejmowanymi osłonami bocznymi Tecno Największa szafka wisząca Szafka ze zdejmowanymi osłonami bocznymi Zdejmowane osłony boczne ułatwiają dostęp do okablowania zainstalowanego w tylnej cześci szafki; Drzwiczki wykonane z bezpiecznego szkła, łatwo demontowalne, otwierane na ponad 180 ; z zamkiem; Regulowana głębokość 19 belek montażowych; Przepust kablowy na dole i u góry szafki; Otwory wentylacyjne oraz do montażu wentylatora; kolor szary RAL 7035; Możliwość montażu osłony tylnej; Możliwość montażu cokołu Przepust kablowy na dole i u góry szafki; Otwory wentylacyjne oraz do montażu wentylatora; U S G H Kod F F F F F5210 U G S H Kod F F F F6210 Może być montowana naściennie albo na podłodze zapewniając przestronność i wydajność; Zdejmowane osłony boczne ułatwiają dostęp do okablowania zainstalowanego w tylnej części szafki; Drzwiczki wykonane z bezpiecznego szkła, łatwo demontowalne, otwierane na ponad 180 ; z zamkiem; Regulowana głębokość 19 belek montażowych; Szafka dostarczana jest w postaci zmontowanej; Przepust kablowy na dole i u góry szafki; Otwory wentylacyjne oraz do montażu wentylatora; Możliwość montażu listwy uziemiającej Kolor szary RAL 7035; Możliwość montażu cokołu. Ochrona szczelności IP20. Zgodność z normą IEC EN

20 Przełącznice światłowodowe 40 TecnoFiber F8847FIBER F8647FIBER 41 Przełącznica światłowodowa naścienna F ST F SC 41 Przełącznica światłowodowa 19 - szuflada F9290N 24SC SMPLX/24LC DPLX F9291N 24SC DPLX F9293N 24ST SMPLX F9294N 12SC DPLX F9315N 12SC SMPLX/12LC DPLX F9378N 12ST SMPLX Szafy stojące 10 TecnoCustom 22 Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

21 TecnoFiber Przełącznice światłowodowe Przełącznice TecnoFiber są specjalnie zaprojektowane w celu zintegrowania światłowodowych systemów, patchcordów i urządzeń. Przełącznica jest podzielona na dwa przedziały. Pierwszy jest przeznaczy na montaż urządzeń 19 np. patch panele. Drugi jest przeznaczony do poziomego i pionowego mocowania patchcordów oraz utrzymania odpowiedniego gięcia światłowodów. Przełącznica światłowodowa naścienna S G H Kod Opis F9055 Przełącznica światłowodowa 24ST F9056 Przełącznica światłowodowa 24SC 40 U S G H Kod * F8847FIBER * F8647FIBER * całkowita wysokość z cokołem Przełącznica światłowodowa 1U 19 - szuflada U Kod Opis 1 F9290N 24SC SMPLX/24LC DPLX 1 F9291N 24SC DPLX 1 F9293N 24ST SMPLX 1 F9294N 12SC DPLX 1 F9315N 12SC SMPLX/12LC DPLX 1 F9378N 12ST SMPLX 41

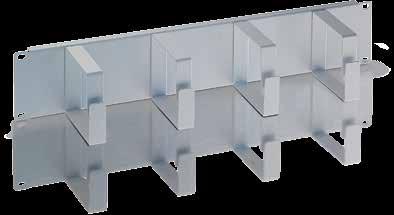

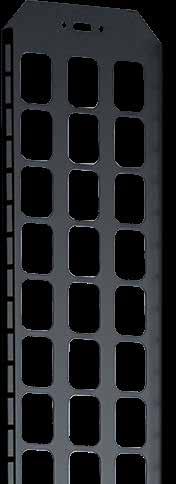

22 Organizery kabli Pionowe organizery kabli 44 Para pionowych prowadnic kablowych do szaf 800 mm szerokości F9078 z 6 uchwytami - wysokość 27U F9079 z 8 uchwytami - wysokość 33U F9090 z 8 uchwytami - wysokość 38U F9091 z 8 uchwytami - wysokość 42U F9098 z 10 uchwytami - wysokość 47U 44 Para pionowych prowadnic kablowych z 4 dodatkowymi wspornikami do szaf 1000mm głębokości F9090S1 z 8 uchwytami - wysokość 38U F9091S1 z 8 uchwytami - wysokość 42U F9098S1 z 10 uchwytami - wysokość 48U 44 Para przednich pionowych prowadnic kablowych z 6 przepustami 19 i uchwytami dla szaf 800mm szerokości i 1000mm głębokości 44 F9890 do szaf 47U 44 F9891 do szaf 42U 45 Zestaw drabinek kablowych z 2 uchwytami F x 20 mm do szaf 42U- 600 mm głębokości F x 20 mm do szaf 42U- 800 mm głębokości F x 20 mm do szaf 42U mm głębokości F x 20 mm do szaf 47U- 600 mm głębokości F x 20 mm do szaf 47U- 800 mm głębokości F x 20 mm do szaf 47U mm głębokości F x 20 mm do szaf 42U- 800 mm głębokości F x 20 mm do szaf 42U- 800 mm głębokości F x 20 mm do szaf 47U- 800 mm głębokości F x 20 mm do szaf 47U mm głębokości 45 Wspornik kablowy 45 F9087 do szaf 600 mm szerokości i głębokości 45 F9088 do szaf 800 mm szerokości i głębokości 45 F9417 do szaf 1000 mm szerokości i głębokości 45 Przespusty szczotkowe F9324 przepust szczotkowy dachowy F9297 przepust szczotkowy dolny do szaf 600 mm szerokości F9306 przepust szczotkowy dolny do szaf 800 mm szerokości F9366 Zestaw 3 szczotek do montażu w dolnej części szaf o głębokości 1000mm 46 Szafy kablowe F U F U Poziome organizery kabli 47 F9009 duży uchwyt kablowy do montażu na 19 belkach i pionowych prowadnicach 47 F9032 uchwyt kablowy do montażu na 19 belkach i pionowych prowadnicach 47 F9313 przepust szczotkowy 1U 47 F9440 prowadnica kablowa 1U z pokrywą 47 F9441 prowadnica kablowa 2U z pokrywą 47 F9011 przepust kablowy 1U 47 F9030 prowadnica kablowa 1U - 4 krótkie uchwyty 47 F9369 prowadnica kablowa 1U - 4 metalowe uchwyty 47 F9298 prowadnica kablowa 2U - 4 metalowe uchwyty 47 F9031 prowadnica kablowa 1U - 4 długie uchwyty Szafy stojące 10 TecnoCustom 22 Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja 70 Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

23 Pionowe organizery kabli Para pionowych prowadnic kablowych z 4 dodatkowymi wspornikami do szaf 1000mm głębokości F9090S1 z 8 uchwytami - wysokość 38U F9091S1 z 8 uchwytami - wysokość 42U F9098S1 z 10 uchwytami - wysokość 48U Para pionowych prowadnic kablowych do szaf 800 mm szerokości F9078 z 6 uchwytami - wysokość 27U F9079 z 8 uchwytami - wysokość 33U F9090 z 8 uchwytami - wysokość 38U F9091 z 8 uchwytami - wysokość 42U F9098 z 10 uchwytami - wysokość 47U Zestaw drabinek kablowych z 2 uchwytami F x 20 mm do szaf 42U- 600 mm głębokości F x 20 mm do szaf 42U- 800 mm głębokości F x 20 mm do szaf 42U mm głębokości F x 20 mm do szaf 47U- 600 mm głębokości F x 20 mm do szaf 47U- 800 mm głębokości F x 20 mm do szaf 47U mm głębokości F x 20 mm do szaf 42U- 800 mm głębokości F x 20 mm do szaf 42U mm głębokości F x 20 mm do szaf 47U- 800 mm głębokości F x 20 mm do szaf 47U mm głębokości Wspornik kablowy F9087 do szaf 600 mm głębokości i szerokości F9088 do szaf 800 mm głębokości i szerokości F9417 do szaf 1000 mm głębokości i szerokości Para przednich pionowych prowadnic kablowych z 6 przepustami 19 i uchwytami dla szaf 800mm szerokości i 1000mm głębokości F9890 do szaf 47U F9891 do szaf 42U Przepusty szczotkowe F9324 do dachu F9297 na dół do szaf o głębokości 600 mm F9306 na dół do szaf o głębokości 800 mm 44 45

24 46Pionowe organizery kabli F9366 Zestaw 3 szczotek do montażu w dolnej części szaf o głębokości 1000mm Szafa kablowa U S G H* Kod F F3847 * całkowita wysokość z cokołem W połączeniu z szafami serii NetLeader zapewnia oddzielne i zorganizowane rozmieszczenie dużej ilości kabli. Dostarczane z: Pełne drzwi (z przodu i tyłu) Przepusty szczotkowe na górze i na dole 8 bocznych wsporników kablowych Bez osłon bocznych Poziome organizery kabli F9009 duży uchwyt kablowy do montażu na 19 belkach i pionowych prowadnicach F9032 uchwyt kablowy do montażu na 19 belkach i pionowych prowadnicach F9440 1U F9441 2U F9011 Przepust kablowy 1U F9313N Przepust szczotkowy 1U F9030N prowadnica kablowa 1U - 4 krótkie uchwyty Prowadnica kablowa z pokrywą F9031 prowadnica kablowa 1U - 4 długie uchwyty F9369 F9298 1U 2U Prowadnica kablowa z 4 metalowymi uchwytami 47

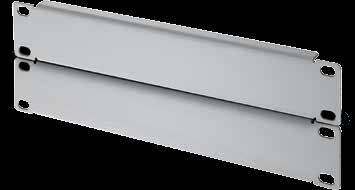

25 Akcesoria 50 F9012 zaślepka 1U 50 F9101 zaślepka 1,5U 50 F9102 zaślepka 2U 50 F9013 zaślepka 3U 50 F9253 zaślepka 4U 50 Panele RJ45 F9006 Panel RJ portów 16 wym.: 14,9 mm x 20,3h F portowy panel RJ45 50 F9151 Panel 16 portów BNC 1U, 50 Panel łączówek110 płaski F9016 Panel łączówek 1U 110 płaski F9017 Panel łączówek 4U 110 płaski 50 Panel łączówek110 F9018 1U F9014 2U F9015 4U 51 F3030 Panel dystrybucji napięć 51 F9271 Szuflada na dokumentację 51 F9226 Kieszeń na dokumentację 51 F9489 Klamka z zamkiem i kluczem RAL F9490 Komplet zabezpieczający dostęp do szaf(1 klamka, 11 zamków dla osłon pełnych, 11 zamków dla osłon perf.,kpl. kluczy) 51 F9270 Zamek szyfrowy 51 F9852 zamek 1/4 obrotu kolor RAL F9044 Zestaw 4 stopek M10 52 F9295 Zestaw montażowy dla stopek M10 na podstawie (4 podkładki, 4 stopki regulowane, 8 śrub i podkł. M8) 52 F9097 Zestaw 4 stopek M12 (tylko do szaf serwerowych) 52 Cokoły 100mm do szaf, zestaw 4 narożników i 4 paneli F9268 F9248 F9249 F9252 F9558 F Cokoły 100mm do szaf, zestaw 4 narożników i 4 paneli perforowanych F9570 F9571 F9572 F9573 F Zestaw 4 paneli perforowanych do cokołu 100mm F9220 F9221 F9222 F9372 F Cokoły 200mm do szaf, zestaw 4 narożników i 4 paneli F9302 F9303 F9304 F9323 F F9043 Zestaw 4 kółek 2 z hamulcem 52 F9038 Zestaw 4 kółek - obciążenie 700 kg (tylko do szaf serwerowych) 53 F Zestaw do łączenia szaf 53 Zestawy montażowe F9040 Zestaw montażowy - nakrętki koszykowe M6 i śruby M6x14 (50 szt/każdy) F9041 Zestaw montażowy - nakrętki koszykowe M6, śruby M6x14 i podkładki (50 szt/każdy) F9150 Zestaw montażowy dla szaf niezmontowanych F9045 Zestaw elementów mocujących M6x14 (50 szt./każdy) zapewniający przewodność elektryczną 53 Zestawy uziemiające F9135 zestaw10 kabli g/y mm - 4 mm2 F9136 zestaw10 kabli g/y mm - 4 mm2 F9137 zestaw10 kabli g/y mm - 6 mm2 F9138 zestaw10 kabli g/y mm - 6 mm2 F9139 listwa uziemiająca - 10 M6 otworów mm długości (zawiera: 1 25x3mm miedziany płaskownik; 2 35mm wys. izolatory z M6 otworami, 4 M6x14 śrubek 4 podkładek) F9140 listwa uziemiająca - 15 M6 otworów mm długości (zawiera: 1 25x3mm miedziany płaskownik; 2 35mm wys. izolatory z M6 otworami, 4 M6x14 śrubek 4 podkładek) 54 Komplet uchwytów dla szaf kombi F9307 do szaf 800 x 600 mm F9308 do szaf 800 x 800 mm F9228 do szaf 800 x 1000 mm 54 Zestaw ocynkowanych wsporników usztywniających belki nośne F9244 do szaf 600 x 600 mm F9245 do szaf 600 x 800 mm F9246 do szaf 600 x 1000 mm Podest stabilizujący F9095 do 600 mm szerokości szaf F9240 do 800 mm szerokości szaf Zestaw wsporników usztywniających belki nośne F9260 do szaf serwerowych 800 x 1000 mm F9261 do szaf stojących 600 x 800 mm 54 F9262 do szaf stojących 800 x 800 mm 55 Zestaw belek montażowych 19 do szaf stojących F U F U F U F U F U F U F U 55 Zestaw belek montażowych 19 do szaf serwerowych F U F U F U F U F U 55 Zestaw belek środkowych F U F U 55 Zestaw oznaczeń na belki 19 F U F U 56 TiPatch Szafa otwarta T1550N T1551N T1552N panel zamykający 56 F9854N Stojak 19 jednoramowy, jest wykonany ze stali o grubości 2mm, wyposażony w uchwyty montażowe do podłoża. Dostarczany jest zdemontowny wraz zestawem montażowym w kartonowym opakowaniu 57 Oświetlenie F9132 Lampa 30W do szaf (wraz z zestawem montażowym) F9131 Lampa 11W do szaf z 16A gniazdem shucko (magnetyczna) Szafy stojące 10 TecnoCustom 22 Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja 70 Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

26 Akcesoria Zaślepka 1U F9012 F9016 Panel łączówek 1U 110 płaski F9852 Zamek 1/4 obrotu kolor niebieski RAL 5024 Akcesoria Panel dystrybucji napięć F3030 Zaślepka 1,5U F9101 Zaślepka 2U F9102 F9017 Panel łączówek 4U 110 płaski F9490 Komplet zabezpieczający dostęp do szaf (1 klamka, 11 zamków dla osłon pełnych, 11 zamków dla osłon perf.,kpl. kluczy) F9013 F9253 3U 4U Zaślepka F9226 Kieszeń na dokumentację F9018 F9014 1U 2U Panel łączówek 110 Panel 16 portów BNC 1U F9151 F9270 Zamek szyfrowy RJ45 panels F9006 Panel RJ portów 16 wym.: 14,9 mm x 20,3h F portowy panel RJ45 F9015 Panel łączówek 4U 110 Szuflada na dokumentację F9271 F9489 Klamka z zamkiem i kluczem RAL

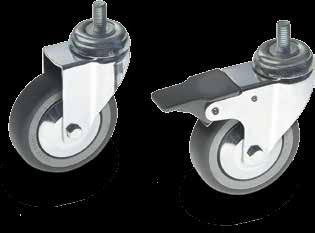

27 Akcesoria F9097 Zestaw 4 stopek M12 (tylko do szaf serwerowych) Akcesoria F9043 Zestaw 4 kółek 2 z hamulcem Zestaw do łączenia szaf F9042 F9045 Zestaw elementów mocujących M6x14 (50 szt./każdy) zapewniający przewodność elektryczną F9044 Zestaw 4 stopek M10 F9295 Zestaw montażowy stopek M10 do cokołu (4 podkładki, 4 stopki regulowane, 8 śrub i podkł. M8) F9038 Zestaw 4 kółek - obciążenie 700 kg (tylko do szaf serwerowych) S G H Kod Cokoły i panele do szaf F9268 Cokoły 100mm do szaf, zestaw F9248 narożników i 4 paneli F F F F F9570 Cokoły 100mm do szaf, zestaw F9571 narożników i 4 paneli perforowanych F F F F9220 Zestaw 4 paneli perforowanych do F9221 cokołu 100mm F F F F9302 Cokoły 200mm do szaf, zestaw F9303 narożników i 4 paneli F F F9305 F9040 F9041 F9150 Zestawy montażowe Zestaw montażowy - nakrętki koszykowe M6 i śruby M6x14 (50 szt/ każdy) Zestaw montażowy - nakrętki koszykowe M6 i śruby M6x14 i podkładki (50 szt/każdy) Zestaw montażowy dla szaf niezmontowanych Zestawy uziemienia F9135 zestaw 10 kabli g/y - mm mm2 F9136 zestaw10 kabli g/y - mm mm2 F9137 zestaw10 kabli g/y - mm mm2 F9138 zestaw 10 kabli g/y - mm mm2 F9139 listwa uziemiająca - 10 M6 otworów mm długości (zawiera: 1 25x3mm miedziany płaskownik; 2x35mm wys. izolatory z M6 otworami, 4xM6x14 śrubek 4 podkładek) F9140 listwa uziemiająca - 15 M6 otworów mm długości (zawiera: 1 25x3mm miedziany płaskownik; 2x35mm wys. izolatory z M6 otworami, 4xM6x14 śrubek 4 podkładek)) 52 53

28 Akcesoria Podest stabilizujący F9095 do szaf 600 mm szerokości F9240 do szaf 800 mm szerokości Akcesoria Komplet uchwytów dla szaf kombi F9307 do szaf 800 x 600 mm F9308 do szaf 800 x 800 mm F9228 do szaf 800 x 1000 mm F9075 F9157 F9074 F9073 F9072 F9071 F U 24U 27U 33U 38U 42U 47U Belki 19 do szaf stojących Dodatkowe 19 belki środkowe do szaf serwerowych F U F U Zestaw wsporników usztywniających belki nośne F9260 do szaf serwerowych 800 x 1000 mm F9261 do szaf stojących 600 x 800 mm F9262 do szaf stojących 800 x 800 mm Belki 19 do szaf serwerowych Zestaw ocynkowanych wsporników usztywniających belki nośne F9244 do szaf 600 x 600 mm F9245 do szaf 600 x 800 mm F9246 do szaf 600 x 1000 mm F9234 F9237 F9233 F9232 F U 33U 38U 42U 47U Zestaw oznaczeń na belki 19 F U F U 54 55

29 Akcesoria TiPatch Kod U S G Opis T1550N TiPatch Szafa otwarta do T1551N organizacji kabli T1552N 45 Panel zamykający Oświetlenie Akcesoria F9132 Lampa 30W do szafy (zestaw montażowy w komplecie) F9131 Lampa 11W z gniazdem 16A schuko (mocowanie magnetyczne ) Stojak Kod U S G H F9854N Stojak 19 jednoramowy, jest wykonany ze stali o grubości 2mm, wyposażony w uchwyty montażowe do podłoża. Dostarczany jest zdemontowny wraz zestawem montażowym w kartonowym opakowaniu

30 Półki 19 Półki Półki stałe mocowane na 2 belkach F9292 do szafek wiszących i szaf stojących F9000 do szafek wiszących i szaf stojących F9243 do szafek wiszących i szaf stojących o minimalnej głębokości 420 mm F9107 do szafek wiszących i szaf stojących o minimalnej głębokości 520 mm F9001 do szafek wiszących i szaf stojących o minimalnej głębokości 520 mm 61 Para uchwytów szybkiego montażu F9273 do szaf 600 mm głębokości F9274 do szaf 800 mm głębokości F9275 do szaf 1000 mm głębokości 61 Półki stałe mocowane na 4 belkach F9100 Półka stała do szaf stojących o minimalnej głębokości 600mm F9002 Półka stała do szaf stojących o minimalnej głębokości 800 mm F9089 Półka stała do szaf serwerowych F9008 Półka rozsuwana do szaf o minimalnej głębokości 600 mm (regulacja od 427 do 755 mm) F9335N Półka regulowana do szaf stojących o minimalnej głębokości 800 mm(mocowanie 550 do 788 mm)-czarna 62 F Półka wychylna mocowana na 2 belkach Półka wychylna mocowana na 4 belkach F9094 do szafek wiszących i szaf stojących o minimalnej głębokości 600 mm F9105 Półka do szaf stojących o minimalnej głębokości 800mm F9106 Półka do szaf stojących o minimalnej głębokości 800mm F9109 Półka do szaf serwerowych F9224 Półka pod klawiaturę i mysz do szaf stojących o minimalnej głębokości 600 mm Półki na pełną przestrzeń Mocowane na szkielecie szafy (w przypadku braku 19 belek) 63 Półki wychylne na pełną przestrzeń F9010 do szaf stojących 800 x 800 mm F9086 do szaf stojących 600 x 1000 mm F9093 do szaf stojących 800 x 1000 mm 63 Półki stałe na pełną przestrzeń - Mocowane na szkielecie szafy (w przypadku braku 19 belek) F9080 do szaf stojących 600 x 600 mm F9081 do szaf stojących 600 x 800 mm F9082 do szaf stojących 800 x 600 mm F9083 do szaf stojących 800 x 800 mm F9084 do szaf serwerowych 600 x 1000 mm F9085 do szaf serwerowych 800 x 1000 mm Szafy stojące 10 TecnoCustom 22 Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja 70 Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

31 Półki 19" Półki 19 Para uchwytów szybkiego montażu Kod G Opis Maks. obciążenie Kg F do szaf 600 mm głębokości 80 F do szaf 800 mm głębokości 80 F do szaf 1000 mm głębokości 80 Półki stałe mocowane na 4 belkach P U Kod Opis Maks. obciążenie Kg F9100 Półka stała do szaf stojących o minimalnej 80 głębokości 600mm F9002 Półka stała do szaf stojących o minimalnej 80 głębokości 800mm F9089 Półka stała do szaf serwerowych 80 1 F9008 Półka rozsuwana do szaf o min. głębokości mm (regulacja od 427 do 755 mm) F9335N Półka regulowana do szaf stojących o minimalnej głębokości 800 mm(mocowanie 550 do 788 mm)-czarna 150 Półki F Półki stałe mocowane na 2 belkach Kod Opis G Maks. obciążenie Kg F9292 do szafek wiszących i szaf stojących F9000 do szafek wiszących i szaf stojących F9243 do szafek wiszących i szaf stojących o minimalnej głębokości 420 mm F9107 do szafek wiszących i szaf stojących o minimalnej głębokości 520 mm F9001 do szafek wiszących i szaf stojących o minimalnej głębokości 520 mm F9008 F9107 F9001 F9000 F9335N 60 61

32 Półki Półki na pełną przestrzeń Półki 19 Półka wychylna mocowana na 2 belkach G U Kod Opis Nośność Kg F9103 Do szafek i szaf stojących o minimalnej głębokości 520mm 25 F9224 Półki na pełną przestrzeń Mocowane na szkielecie szafy (w przypadku braku 19 belek) U S G Kod Opis Nośność Kg F9080 do szaf stojących 600 x 600 mm F9081 do szaf stojących 600 x 800 mm F9082 do szaf stojących 800 x 600 mm F9083 do szaf stojących 800 x 800 mm F9084 do szaf serwerowych 600 x 1000 mm F9085 do szaf serwerowych 800 x 1000 mm 120 F9106 F Półka wychylna mocowana na 4 belkach G U Kod Opis Nośność Kg F9094 do szafek wiszących i szaf 25 stojących o minimalnej głębokości 600 mmm F9105 do szaf stojących o min. 40 głębokości 800mm F9106 do szaf stojących o min. 110 głębokości 800mm F9109 do szaf serwerowych F9224 Półka pod klawiaturę i mysz do szaf stojących o min. głębokości 600 mm 25 Wychylne półki na pełną przestrzeń Mocowane na szkielecie szafy (w przypadku braku 19 belek) S G Kod Opis Nośność Kg F9010 Do szaf stojących x 800 mm F9086 Do szaf stojących x 1000 mm F9093 Do szaf stojących 800 x 1000 mm

33 Listwy zasilające (PDU) Ita bipasso - Schuko IEC C13 IEC C19 IEC Modularne, uniwersalne gniazda Schuko 10-16A wytworzone z niełamliwego polycarbonatu w standardzie DIN49440 (Niemcy) i 2-bolcowy włoski standard z uziemieniem; 360 uchwyty montażowe (zamontowane) pozwalające na poziome, pionowe mocowanie; Zabezpieczenie przed obróceniem kabla; Wyjątkowo zredukowane wymiary, również głębokość (tylko 63 mm) dzięki bocznemu wprowadzeniu kabla oraz wytrzymałej i użytecznej metalowej obudowie w czarnym kolorze, ochrona szczelności IP 30 zgodnie z normą IEC EN 60529; Przetestowane i certyfikowane przez niezależne laboratorium. Szafy stojące 10 TecnoCustom Tecnopower Compact Ita 2 pin / Schuko F3020NS 6 uniwersalnych gniazd, podświetlany wyłącznik, kolor czarny - Kabel: 2 metry F3021NS 5 uniwersalnych gniazd, 1P+N magnetyczno-termiczny wyłącznik, czarny kolor. F3022NS 6 uniwersalnych gniazd, 1P+N bipolarny magnetyczno-termiczny wyłącznik, czarny kolor. - Kabel: 2 metry F3040N 9 uniwersalnych gniazd, 1P+N magnetyczno-termiczny wyłącznik, czarny kolor. - Kabel: 2 metry F3041N 9 uniwersalnych gniazd, podświetlana kontrolka, czarny kolor - Kabel: 2 metry 66 TecnoPower Compact 0U - Ita 2 pin / Schuko F3053NS 12 uniwersalnych gniazd, podświetlany wyłącznik, czarny kolor. F3052NS 12 uniwersalnych gniazd, bipolarny magnetyczno-termiczny wyłącznik, czarny kolor 67 TecnoPower Compact 19 - francuski / polski standard F3200N 9 uniwersalnych gniazd, czarny kolor. - Kabel: 2 metry F3201N 8 uniwersalnych gniazd, podświetlany wyłącznik, kolor czarny - Kabel: 2 metry F3202N 6 uniwersalnych gniazd, wyłącznik instalacyjny, kolor czarny - Kabel: 2 metry 67 TecnoPower Compact 19 - Schuko T3103N Montaż PDU 0U albo 19, 8 x gniazd Schuko, 16 A, kontrolka, wyłącznik, wtyczka C20 68 TecnoPower Compact 19 -C13 F3065N 16A 250V listwa zasilająca-12 IEC320 C13 gniazd,kontrolka, IEC60309 wtyczka, czarny kolor F3067N 32A 220V listwa zasilająca-6+6 IEC320 C13 gniazd,2 termiczne wyłączniki,2 kontrolki,iec60309 wtyczka,czarny kolor T3101N Montaż PDU 0U albo 19, 12xC13 gniazd, 16 A, kontrolka, wyłącznik, wtyczka C20 68 TecnoPower Server 0U F3071N 32A 220V listwa zasilająca-gniazda 6+18 IEC320 C19+C13,cyfrowy pomiar prądu,szybki montaż,wtyk IEC60309,kolor czarny 68 TecnoPower Compact 19 - C19 T3102N Montaż PDU 0U albo 19, 5 x C19 gniazd, 116 A, kontrolka, wyłącznik, wtyczka C20 69 TecnoPower Modular 0U F3106 Single Phase PDU - Szyna z 6 gniazdami i 32A - 250V wpustami. - Z dwoma międzynarodowymi wtyczkami. - Moduły gniazdowe są dostarczane oddzielnie. F3103 Moduł PDU - z 5 x C13 gniazdami 10A, bezpiecznikiem i diodą LED F3104 Moduł PDU - z 4 x C19 gniazdami 16A, bezpiecznikiem i diodą LED F3101 Moduł PDU - z 4 x Schuko gniazdami 16A, bezpiecznikiem i diodą LED Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja 70 Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

34 TecnoPower F3020NS 6 uniwersalnych gniazd, podświetlany wyłącznik, kolor czarny - Kabel: 2 metry 19 Ita bipasso - Schuko 19 F3200N 9 uniwersalnych gniazd, czarny kolor. - Kabel: 2 metry TecnoPower F3021NS 5 uniwersalnych gniazd, 1P+N magnetycznotermiczny wyłącznik, czarny kolor F3022NS 6 uniwersalnych gniazd, 1P+N magnetycznotermiczny wyłącznik, czarny kolor. - Kabel: 2 metry F3201N 8 uniwersalnych gniazd, podświetlany wyłącznik, kolor czarny - Kabel: 2 metry F3040N 9 uniwersalnych gniazd, 1P+N magnetyczno-termiczny wyłącznik, czarny kolor. - Kabel: 2 metry F3041N 9 uniwersalnych gniazd, podświetlana kontrolka, czarny kolor - Kabel: 2 metry F3202N 6 uniwersalnych gniazd, wyłącznik instalacyjny, kolor czarny - Kabel: 2 metry Ita bipasso - Schuko 19 F3053NS 12 uniwersalnych gniazd, podświetlany wyłącznik, czarny kolor. Schuko F3052NS 12 uniwersalnych gniazd, bipolarny magnetycznotermiczny wyłącznik, czarny kolor T3103N Montaż PDU 0U albo 19, 8 x gniazd Schuko, 16 A, kontrolka, wyłącznik, wtyczka C20, może działać samodzielnie bądź w kombinacji z Actipower T3100N (zobacz stronę 90) 66 67

35 TecnoPower F3065N 16A 250V listwa zasilająca 12 IEC320 C13 gniazd, kontrolka, IEC60309 wtyczka, czarny kolor 19 IEC C13 TecnoPower Modular 0U Modułowa szyna TecnoPower F3067N 32A 220V listwa zasilająca 6+6 IEC320 C13 gniazd,2 termiczne wyłączniki,2 kontrolki,iec60309 wtyczka,czarny kolor F3106 Single Phase PDU - Szyna z 6 gniazdami i 32A - 250V wpustami. - Z dwoma międzynarodowymi wtyczkami. - Moduły gniazdowe są dostarczane oddzielnie. 19 IEC C19 T3101N Montaż PDU 0U albo 19, 12xC13 gniazd, 16 A, kontrolka, wyłącznik, wtyczka C20, może działać samodzielnie bądź współpracować z Actipower T3100N (zobacz stronę 90) T3102N Montaż PDU 0U albo 19, 5 x C19 gniazd, 116 A, kontrolka, wyłącznik, wtyczka C20 czarny,może działać samodzielnie bądź współpracować z Actipower T3100N (zobacz stronę 90) IEC C13 F3103 Moduł PDU - z 5 x C13 gniazdami 10A, bezpiecznikiem i diodą LED IEC C19 F3104 Moduł PDU - z 4 x C19 gniazdami 16A, bezpiecznikiem i diodą LED TecnoPower serwer 0U IEC C13 IEC C19 16A Listwy zasilające do sprzętu serwerowego Schuko F3101 Moduł PDU - z 4 x Schuko gniazdami 16A, bezpiecznikiem i diodą LED F3071N 32A 220V listwa zasilająca-gniazda 6+18 IEC320 C19+C13, cyfrowy pomiar prądu,szybki montaż,wtyk IEC60309,kolor czarny Pionowy montaż 68 69

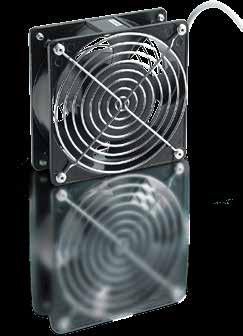

36 Wentylatory i klimatyzacja do szaf n 72 Wentylatory dachowe F9061 Pojedynczy wentylator osiowy do szafek wiszących F9062T 2 wentylatory z termostatem F wentylatory F wentylatory F9063T 3 wentylatory z termostatem F wentylatory F9064T 4 wentylatory z termostatem F wentylatorów F9066T 6 wentylatorów z termostatem 73 Panele wentylacyjne 19 F wentylatory z podświetlanym wyłącznikiem F9092T 2 wentylatory z termostatem i podświetlanym wyłącznikiem F wentylatory z podświetlanym wyłącznikiem F9133T 3 wentylatory z termostatem i podświetlanym wyłącznikiem F wentylatory z podświetlanym wyłącznikiem F9130T 4 wentylatory z termostatem i podświetlanym wyłącznikiem 73 Filtr przeciwpyłowy F9215 do szaf 600 mm głębokości F9216 do szaf 800 mm głębokości F9217 do szaf 1000 mm głębokości 74 Klimatyzatory F9209 2,00 kw T4279N 2,00 kw do szaf serwerowych T7 BladeShelter F2261 2,80 kw T4280N 2,80 kw do szaf serwerowych T7 BladeShelter F2260 4,00 kw T4281N 4,00 kw do szaf serwerowych T7 BladeShelter Szafy stojące 10 TecnoCustom 22 Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

37 Zestawy wentylacyjne Wykorzystując zjawisko konwekcji, zestawy wentylacyjne są efektywnym rozwiązaniem odprowadzania gorącego powietrza na zewnątrz szaf. Modele wyposażone w termostat pozwalają na automatyczne włączanie i wyłączanie wentylatorów. Wentylatory dachowe Dachy szaf i szafek są przystosowane do montażu paneli wentylacyjnych. Panele wentylacyjne panele wentylacyjne, które można zamontować w określone miejsca w szafach. 2 wentylatory F9092 z podświetlanym wyłącznikiem F9092T z termostatem i podświetlanym wyłącznikiem F9061 Pojedynczy wentylator osiowy do szafek wiszących F9062T 2 wentylatory z termostatem 4 wentylatory F9133 z podświetlanym wyłącznikiem F9133T z termostatem i podświetlanym wyłącznikiem 4 wentylatory F9130 z podświetlanym wyłącznikiem F9130T z termostatem i podświetlanym wyłącznikiem F wentylatory F wentylatory F wentylatory Filtry przeciwpyłowe Szafy stojące sa przystosowane do montażu filtrów przeciwpyłowych. Filtry można łatwo otworzyć i przeczyścić. F9215 F9216 F9217 do szaf o głębokości 600 mm do szaf o głębokości 800 mm do szaf o głębokości 1000 mm F9063T 3 wentylatory z termostatem F9064T 4 wentylatory z termostatem F wentylatorów F9066T 6 wentylatorów z termostatem 72 73

38 Klimatyzatory naścienne Samodzielne rozwiązania klimatyzacyjne do szaf stojących. Idealne rozwiązanie do sterowania, kontroli temperatury i wilgotności powietrza. Klimatyzatory naścienne Dopasowane do specjalnie przygotowanych osłon bocznych, są przeznaczone do wszystkich wersji IP szaf Tecno 1000 SuperServer i T7 F9209 T4279N F2261 T4280N F2260 T4281N 2,00 kw 2,00 kw czarny 2,80 kw 2,80 kw czarny 4,00 kw 4,00 kw czarny 74 75

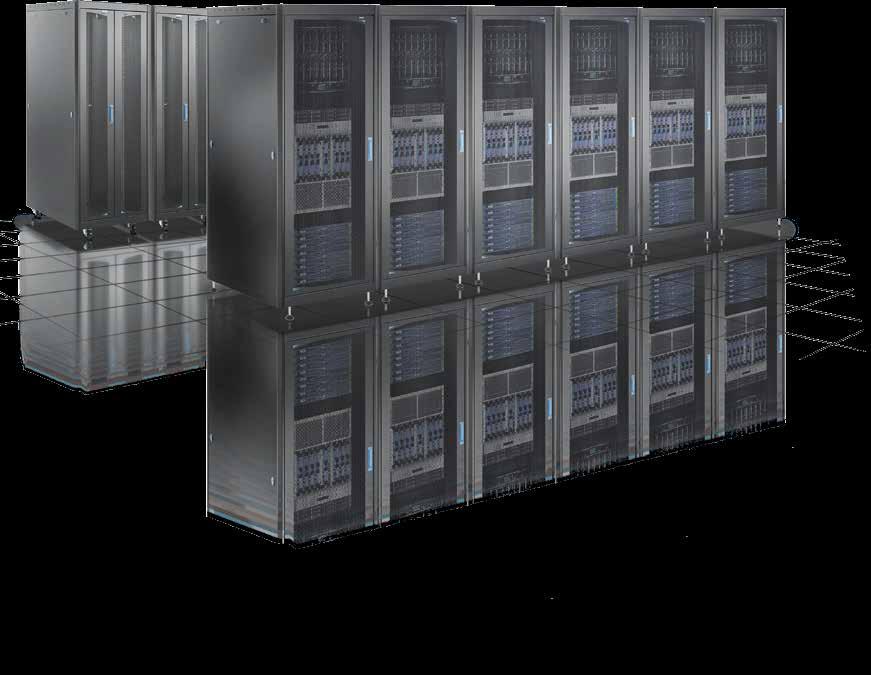

39 BladeShelter system BladeShelter B.E.S.T. System oferuje najlepsze rozwiązania dla energooszczędnych DataCenter. Gwarantuje pełną kontrolę oprogramowania, zarządzanie warunkami środowiska, regularne i awaryjne zasilanie energią elektryczną. Narzędzia bezpieczeństwa Bladeshelter pozwalają na zapobieganie i gaszenie pożarów. Szafy stojące 10 T7 - szafy IT 78 T7 drzwi szklane z przodu, drzwi podwójne pełne z tyłu T6142NAV2PM T8142NAV2PM T6148NAV2PM T8148NAV2PM T6242NAV2PM T8242NAV2PM T6248NAV2PM T8248NAV2PM 78 T7 drzwi szklane z przodu, drzwi podwójne pełne z tyłu T8842NAV2PM T8848NAV2PM 78 Wersja IP T7 drzwi szklane z przodu, drzwi podwójne pełne z tyłu T6142NIP T8142NIP T6148NIP T8148NIP T6242NIP T8242NIP T6248NIP T8248NIP 78 T7 półokrągłe drzwi perforowane 82%, otwierane 270 z podwójnym zawiasem (opatentowane), podwójne perforowane 82% drzwi z tyłu T6142NA2P8 T8142NA2P8 T6148NA2P8 T8148NA2P8 T6242NA2P8 T8242NA2P8 T6248NA2P8 T8248NA2P8 78 T7 podwójne perforowane 82% drzwi z przodu, podwójne perforowane 82% drzwi z tyłu T6142N2A2P8 T8142N2A2P8 T6148N2A2P8 T8148N2A2P8 T6142N2A2P8 T8142N2A2P8 T6148N2A2P8 T8148N2A2P8 T6242N2A2P8 T8242N2A2P8 T6248N2A2P8 79 T7 Co-Location 79 Para osłon bocznych do szaf T7 T2142N T2148N T2242N T2248N T2842N T2848N 79 Osłona boczna T7 do wersji IP T2142NIP T2148NIP T2242NIP T2248NIP Akcesoria do szaf T7 80 T9042 Zestaw do łączenia szaf 80 T9160N Zestaw 4 wsporników mocujących szafy T7 do podłogi 80 Podest stabilizacyjny T9049N do szaf T7 600 mm szerokości T9050N do szaf T7 800 mm szerokości 80 Panel zamykający do szaf T7 T9149N do szaf 600 x 1030 mm T9150N do szaf 800 x 1030 mm T9151N do szaf 600 x 1200 mm T9152N do szaf 800 x 1200 mm 80 Panel zamykający z przepustem szczotkowym do szaf T7 T9155N do szaf 600 x 1030 mm T9156N do szaf 800 x 1030 mm 80 T9139 Listwa uziemiająca 400 mm 19 otworów 81 T9009N8 Zestaw 8 uchwytów kablowych do szaf T7 wraz z śrubkami 81 T9363N Przepust 19 2U ze szczotką 81 Drabinka kablowa pionowa do szaf T7 T9867N mm 300 x 20 x 48U T9868N mm 300 x 20 x 42U T9869N mm 200 x 20 x 48U T9870N mm 200 x 20 x 42U Przepływ powietrza w szafach 81 Dachowe wentylatory z termostatem T9064TN6X1030 T9064TN6X1200 T9064TN8X1030 T9064TN8X1200 T9064TN8X Flexiblank,podzielny panel wypełniający 27U T5027N Panel 27U T5028 Zestaw 50 nitów T5029 Narzędzie do usuwania nitów BladeShelter B.E.S.T. Rozwiązania dla Green Datacenters 82 Rozdzielnica BladePower 82 FireFighter 82 BIM - BladeShelter Infrastructure Management 82 BladeCube korytarz 83 BladeRunner 83 BladeCooling 83 ActiPower TecnoCustom 22 Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja 70 Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

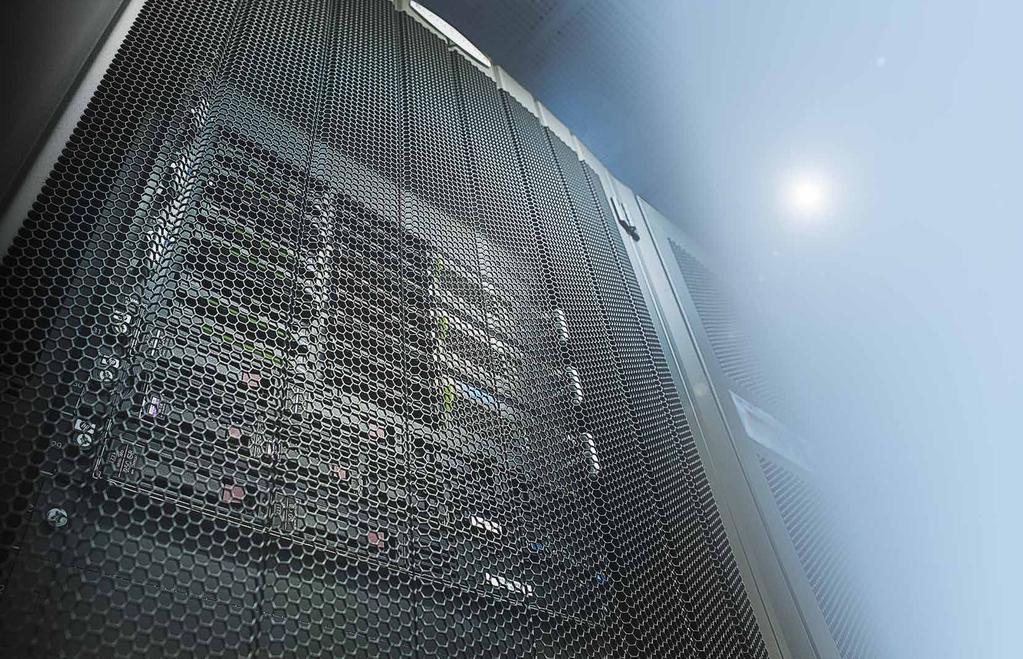

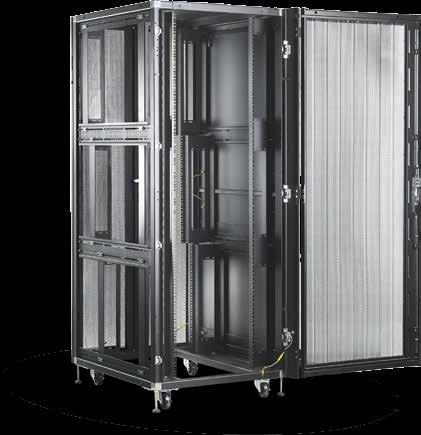

40 T7 - NASTĘPNA GENERACJA SZAF DLA ROZWIĄZAŃ TELEINFORMATYCZNYCH Konstrukcja T7 jest solidna i wytrzymała oraz wszechstronna. B.E.S.T projekt (BladeShelter Energy Saving Technology) by Tecnosteel. Odporność na wstrząsy certyfikowane Obciążenie 1500 kg ceryfikowane Standardowy kolor RAL 9005 czarny Więcej kolorów dostępnych na zamówienie Kod U S G Opis szafy* T6142NAV2PM T7 drzwi szklane z przodu, T8142NAV2PM drzwi podwójne pełne z tyłu T6148NAV2PM T8148NAV2PM T6242NAV2PM T8242NAV2PM T6248NAV2PM T8248NAV2PM T8842NAV2PM T8848NAV2PM T6142NIP Wersja IP T7 drzwi szklane z T8142NIP przodu, drzwi podwójne pełne T6148NIP z tyłu T8148NIP T6242NIP T8242NIP T6248NIP T8248NIP Kod U S G Opis szafy* T6142NA2P T7 półokrągłe T8142NA2P drzwi perforowane T6148NA2P %, otwierane T8148NA2P z podwójnym T6242NA2P zawiasem, podwójne T8242NA2P perforowane 82% T6248NA2P drzwi z tyłu T8248NA2P T6142N2A2P T7 podwójne T8142N2A2P T6148N2A2P T8148N2A2P T6142N2A2P T8142N2A2P T6148N2A2P T8148N2A2P T6242N2A2P T8242N2A2P T6248N2A2P T8248N2A2P perforowane 82% drzwi z przodu, podwójne perforowane 82% drzwi z tyłu Kod U S T2142N Para osłon bocznych do szaf T7 T2148N T2242N T2248N T2842N T2848N T2142NIP Para osłon bocznych w wersji IP T2148NIP do szaf T7 T2242NIP T2248NIP * Wszystkie dostępne konfiguracje na T7 Kolokacyjna Szafy kolokacyjne T7 mogą mieć różne konfiguracje, różne całkowite wymiary, 600 albo 800mm szerokości i głębokości na 800,1030 albo 1200mm. Szafy w takiej konfiguracji zapewniają bezpieczeństwo i prywatność dla różnych odbiorców. Każda szafa może być podzielona na kilka poziomów, które są niezależne od siebie. Dostępny jest specjalny zestaw, dzięki któremu można przekształcić istniejącą szafę T7 w kolokacyjną bez potrzeby przerywania świadczenia usług

41 Akcesoria do szaf T7 Zobacz poprzedni rozdział w celu obejrzenia innych akcesoriów. Stabilność i bezpieczeństwo T9042 Zestaw do łączenia szaf T7 Podest stabilizacyjny T9049N do szaf T7 600 mm szerokości T9050N do szaf T7 800 mm szerokości T9160N Zestaw 4 wsporników mocujących szafy T7 do podłogi Akcesoria kablowe do szaf T7 (więcej w dziale Akcesoria ) T9009N8 Zestaw 8 uchwytów kablowych do szaf T7 wraz z elementami mocującymi T9363N Przepust 19 2U ze szczotką Drabinka kablowa pionowa do szaf T7 T9868N mm 300 x 20 x 42U T9867N mm 300 x 20 x 48U T9870N mm 200 x 20 x 42U T9869N mm 200 x 20 x 48U Optymalizacja przepływu powietrza w szafie Flexiblank, podzielny panel wypełniający 27U T5027N Panel 27U T5028 Zestaw 50 nitów T5029 Narzędzie do usuwania nitów Panel zamykający do szaf T7 T9149N 600 x 1030 mm T9150N 800 x 1030 mm T9151N 600 x 1200 mm T9152N 800 x 1200 mm Panel zamykający z przepustem szczotkowym do szaf T7 T9155N do szaf T7 600 x 1030 mm T9156N do szaf T7 800 x 1030 mm T9139 Listwa uziemiająca 400 mm 19 otworów Dachowe wentylatory z termostatem do szaf o rozmiarach: Kod S G T9064TN6X T9064TN6X T9064TN8X T9064TN8X T9064TN8X

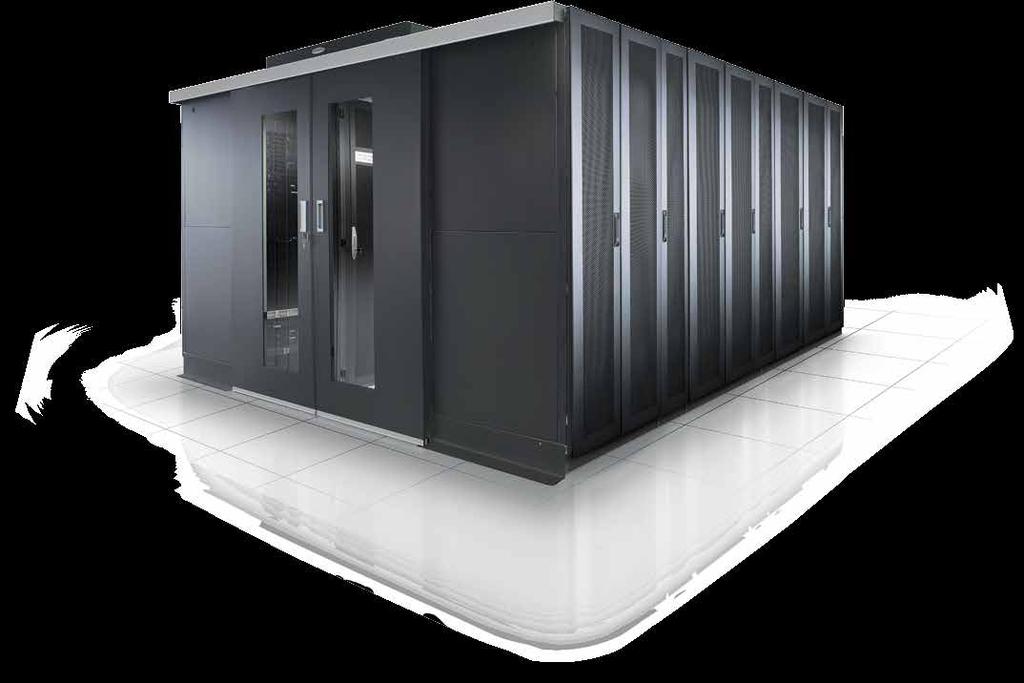

42 Energooszczędne korytarze Bladeshelter Korytarze Bladeshelter znacząco wpływają na obniżenie kosztów zużycia energii Datacenter gwarantując zwrot inwestycji w stosunkowo krótkim czasie. Korytarze BladeCube zostały zaprojektowane przez specjalistów Tecnosteel w oparciu o konkretne potrzeby klientów, a dzięki swojej modułowości korytarze można rozbudować w dowolnym momencie. BladeCube integruje najbardziej zaawansowane technologie dla dzisiejszych nowoczesnych DataCenter. BIM BladeShelter Infrastructure Management System BIM został zaprojektowany do wymagań DataCenter w celu połączenia monitoringu oraz zarządzania. System monitoringu używa do komunikacji protokołu SMNP v1 i v2. W celu zapewnienia kompatybilności z urządzeniami przemysłowymi, komunikacja odbywa się poprzez bramkę SNMP/MODBUS RTU. System zarządzania jest zgodny z ITIL. Narzędze posiada prosty interfejs użytkownika, obsługiwany przez dowolne przeglądarki internetowe na PC lub urządzeniach mobilnych. System pozwala również na zdalną kontrolę poprzez lub SMS BladeRunner Organizacja okablowania dla złożonych konstrukcji modułów BladeCube i konieczność zapewnienia połączenia kabli między szafami lub rzędami / korytarzami szaf doprowadziło do zaprojektowania systemu kanałów kablowych o nazwie BladeRunner. Zostały one opracowane w ramach projektu BladeCube z następującymi funkcjami: organizacja przy prowadzeniu kabli eliminując naprężenia i gięcia, które w rezultacie mogą poważnie uszkodzić sieć. Łatwa instalacja dużej ilości kabli łączących urządzenia zainstalowane w szafach ułatwia wymianę lub ewentualne operacje serwisowe, które wymagają usunięcia sprzętu. Sytem poprawia szczelność szaf i akcentuje walory estetyczne BladeCube, zgodnie z cenionym włoskim stylem. Rozdzielnica BladePower Modułowa,zintegrowana rozdzielnica o identycznych wymiarach i konstrukcji jak szafa T7 czy wymiennik BladeCooling tworzy doskonałą całość i daje efekt estetycznej serwerowni Datacenter. Letture fase - neutro Lettura fase - fase L1-N / L1-L2 L2-N / L2-L3 L3-N / L3-L1 Modalità programmazione Sommatorie delle misure Password se impostata Trasformatore di tensione Trasformatore di corrente Uscita 1 Uscita 2 BladeCooling BladeCooling to modułowa, skalowalna i energooszczędna jednostka chłodząca. BladeCooling posiada dwa podstawowe parametry: niskie zużycie energii elektrycznej oraz możliwość pracy przy ekstremalnie wysokich obciążeniach cieplnych. W efekcie jeden wymiennik może odprowadzić od 4 do 35 kw ciepła. Wysoką wydajność chłodzenia zapewnia zastosowanie chillera z wodą lodową lub gazu jako czynnika chłodzącego, w połączeniu ze sprężarką skraplającą klasy A. Tasto 1 Tasto 2 BladePower zasila urządzenia 1 i 3 fazowe, dodatkowo istnieje możliwość konfiguracji według potrzeb klienta. Specjalne przełączniki magneto-termiczne mogą być wymieniane bez przerw serwisowych, a specjalny miernik umożliwia pomiar wszystkich parametrów funkcyjnych i poboru mocy zarówno lokalnie i zdalnie. ActiPower Actipower to inteligentne listwy do dystrybucji i zarządzania zasilania serwerów zainstalowanych w szafach rackowych. Actipower FireFighter Urządzenie do wykrywania i kontroli pożaru montowane na stelażu szafy składa się z zestawu czujników; dwie czujki dymu, dwa przewody elektryczne wrażliwe na ogień oraz środka służącego do gaszenia pożaru (węglan potasu). Aerozol jest swoistą metodę gaszenia pożaru polegającą na rozproszeniu najdrobniejszych cząstek węglanu potasu unoszonych w gazach obojętnych. Jest to najlepsze rozwiązanie przeciwpożarowe dla sprzętu elektrycznego i elektroniki znajdującej się w szafie. monitorują parametry elektryczne jak i warunki klimatyczne w szafie. (patrz rozdział Actipower) 82 83

43 KVM Monitorowanie i kontrola ActiPower Zasilanie i monitorowanie Zdalne monit. i gaszenie pożarów 19 Konsola KVM, z monitorem LCD, klawiaturą i KVM Switch 86 F9857 Szuflada KVM z monitorem 17 TFT LCD, klawiatura z touch padem 87 F9857K8 KVM - 17 monitor, przełącznik 8 portów, 8 kabli PS/2-USB 1,8m dł., klawiatura z touch padem 87 F9857K16 KVM - 17 monitor, przełącznik 16 portów, 16 kabli PS/2-USB dł.1,8m, klawiatura z touch padem 87 F9896 Kable PS/2 & USB do KVM 5 m (wersja ze switchem tylko) Kontrolowanie środowiska i bezpieczeństwa 88 F9172 Poseidon Wspiera SNMP, wysyła alarmy poprzez i trapy SNMP. Do 7 kontaktów/czujników 88 F9269 Poseidon Kontrola środowiska i dostępu. Wysyła alarmy poprzez maile i SMS, protokół SNMP. Do 18 kontaktów/czujników. Monitorowanie zamknięcia i otwarcia elektronicznej klamki. 88 F2280 Poseidon 236 Wspiera XML, SNMP, wysyła alarmy poprzez i trapy SNMP. Do 7 kontaktów/czujników 88 F9163 Elektroniczna klamka 88 F9164 Przewód do elektronicznej klamki 88 F9170 Modem GSM G10 i akcesoria 89 F9142 Czujnik temperatury i wilgotności 89 F9143 Czyjnik dymu 89 F9144 Czujnik otwarcia drzwi w zestawie z 3 m kablem 89 F9515 Czujnik zalania FireFighter Wykrywanie pożarów i ich gaszenie, monitorowanie temperatury i dymu 89 T3594 Jednostka sterująca, 3U. kontroluje do 6 generatorów aerozolu 89 T3592 Generator aerozolu do szaf 200 g 89 T3599 Generator aerozolu do korytarzy 400 g ActiPower zasilanie i monitorowanie 90 T3100N 90 F F F F F F F F3517 Czujniki ActiPower 91 F3550 Czujnik otwarcia drzwi 91 F3551 Czujnik temperatury i wilgotności 91 F3552 Czujnik dymu 91 F3553 Czujnik zalania Szafy stojące 10 TecnoCustom 22 Szafki wiszące 26 Przełącznice światłowodowe 38 Organizery kablowe 42 Akcesoria 48 Półki 58 Panele zasilające (PDU) 64 Wentylatory i klimatyzacja Szafy T7 dla DataCenter Rozwiązania dla oszczędności, efektywności i bezpieczeństwa dla Green Data Center KVM, kontrola i system monitoringu, Fire Fighter, Listwy zarządzalne i czujniki

44 19 Konsola KVM, z monitorem LCD, klawiatura i KVM Switch Konsola KVM, 1U, 19 montaż, monitor LCD TFT 17, klawiatura QWERTY 105 płaskich miękkich membranowych klawiszy. S G Kod Opis F9857N Szuflada KVM z monitorem 17 TFT LCD, klawiatura z touch padem S G Kod Opis F9857K8 KVM - 17 monitor, przełącznik 8 portów, 8 kabli PS/2-USB 1,8m dł., klawiatura z touch padem F9857K16 KVM - 17 monitor, przełącznik 16 portów, 16 kabli PS/2-USB dł.1,8m, klawiatura z touch padem F9896 Kable PS/2 & USB do KVM 5 m (wersja ze switchem tylko) Konsole KVM zajmują jedną jednostkę U (1U) Zabezpiecznie Zamek z kluczem 86 87

45 Kontrola i monitorowanie środowiska oraz bezpieczeństwo Kontrola dostępu Specjalny system wykrywania i gaszenia pożarów nieszkodliwy dla serwerów Zdalne monitorowanie i kontrola warunków środowiskowych F9144 Czujnik otwarcia z 3 m kablem F9143 Czujnik dymu F9172 Poseidon Wspiera SNMP, wysyła alarmy poprzez i trapy SNMP. Do 7 kontaktów/ czujników. F9142 Czujnik temperatury i wilgotności F9515 Czujnik zalania F9269 Poseidon Kontrola środowiska i dostępu. Wysyła alarmy poprzez maile i SMS, protokół SNMP. Do 18 kontaktów/ czujników. Monitorowanie zamknięcia i otwarcia elektronicznej klamki. Obecność dymu Status otwarcia drzwi Zalanie Przepływ powietrza Zdalny reset Zużycie energii Czujnik temperatury (L=3m) FireFighter Wykrywanie pożarów i ich gaszenie, monitorowanie temperatury i dymu Spray* jest najlepszym sposobem gaszenia pożaru opartym na dyspersji najdrobniejszych cząstek skroplonego węglanu potasu zawieszonego w gazie obojętnym. Rozwiązanie, takie nie niszczy serwerów ani sprzętu elektronicznego. Składa się z grupy czujników do wykrywania i kontroli: dwóch dymu, dwóch temperatury oraz zbiornika gaśniczego zawierającego węglan potasu w postaci aerozolu. 19 Styk beznapięciowy Czujnik temp. i wilgotności (L=3m) Elektroniczna klamka F9163 Elektroniczna klamka MT4 F9164 Przewód do elek. klamki F9170 Modem G10 i akcesoria T3594 T3592 T3599 Jednostka sterująca, 3U kontroluje do 6 generatorów aerozolu Generator areozolu do szaf 200 g Generator areozolu do korytarzy 400 g z zestawem montażowym. * Nietoksyczny, nie uszkadza sprzętu 88 89

46 System zasilania i monitorowania Actipower jest zaawansowanym urządzeniem, które pozwala na dystrybucję i kontrolowanie zasilania serwerów zamontowanych w szafie. W zależności od wersji, ActiPower pozwala na kontrolę całkowitego obciążenia elektrycznego każdego gniazda. Istnieje możliwość zdalnej kontroli każdego gniazda, możliwość ustawienia sekwencji zasilania dla każdego urządzenia, w celu uniknięcia przeciążeń.innowacją jest zastosowanie zintegrowanego z ActiPower systemu, który pozwala na monitorowanie temperatury, wilgotności, obecności dymu, wody, otwarcia drzwi. Pozwala to na znaczne ograniczenie awarii. Wyświetlacz alfanumeryczny pozwala lokalnie odczytywać obciążenia podłączonych urządzeń i innych parametrów. Alarmy mogą być wysyłane za pośrednictwem poczty lub w standardzie SNMP. Kod Montaż Wyjścia Pełna opcja Switched Metered Monitorowanie ON/OFF gniazda T3100N Nowy Actipower T3100N jest specjalną jednostką łączącą w sobie, funkcje dwóch metered Actipower. Nowe oprogramowanie umożliwia monitorowanie na każdej z dwóch linii: zużycia energii, obciążenia, prądu, napięcia i mocy. Specjalny mikroprocesor oblicza PUE, dzięki czemu produkt ten szczególnie nadaje się do zastosowań DataCenter. 19 Schuko IEC 309 IEC C19 T3100N 19-2U 2 linie 32A każda (A e B), z: 3 x C x Schuko + 1 przemysłowa wtyczka Ogólne zużycie, napięcie, obciążenie na każdą linie F3502 0U 32 A, 4 x C x C13 Ogólne obciążenie F3501 0U 32 A, 4x C x C13 Ogólne obciążenie F3504 0U 32 A, 4 x C x C13 Ogólne obciążenie i na poszczególne gniazda F U 1U, 16 A, 8x C13 Ogólne obciążenie i na poszczególne gniazda F U 1U, 32 A, 8x C13 Ogólne obciążenie i na poszczególne gniazda F3512 0U 3x32 A, 12 x C x C13 Ogólne obciążenie i na każdą fazę F3516 0U 3x32 A, 12 x C x C13 Ogólne obciążenie i na każdą fazę F3517 0U 3x16 A, 6 x C x C13 Ogólne obciążenie i na każdą fazę 19 F3520 T3101N (zobacz str. 68) T3102N (zobacz str. 68) T3103N (zobacz str. 67) T3100N jest gotowa do podłączenia trzech PDU w linii, które mogą być montowane zarówno na 19 lub pomiędzy panelem bocznym a belką montażową do szaf o szerokości 600 mm. Ponadto, można również zasilać dwa urządzenia zainstalowane w szafie. IEC C13 F3517 Czuniki ActiPower F3550 Otwarcia drzwi F3551 Temperatury i wilgotności F3552 Dymu F3553 Zalania IEC C19 IEC C

47 Indeks Firma...4 Dystrybucja i logistyka...6 Legenda symboli...8 Szafy stojące...10 NetLeader...12 Tecno Netleader drzwi szklane, osłony boczne i tylna pełne, cokół 100mm, para belek 19 z przodu i z tyłu, w pełni demontowalna...12 F8633 F8638 F8642 F8647 F8833 F8838 F8842 F8847 Tecno Netleader drzwi szklane, osłony boczne i tylna pełne, cokół 100mm, para belek 19 z przodu i z tyłu, w pełni demontowalna...12 F6427 F6442 F6620 F6624 F6627 F6633 F6638 F6642 F6647 F6820 F6827 F6833 F6838 F6842 F6847 NetLeader VB -certyfikowana Ochrona szczelności IP30, wraz z pionowym wzmocnieniem,dach i podłoga z 3mm łącznikami giętymi na zimno. W pełni demontowalna...12 F6624VB F6633VB F6642VB F6842VB Tecno1000 SuperSerwer...14 drzwi szklane z przodu, osłony boczne i tylna pełne, 100mm cokół, para belek 19 z przodu i z tyłu, w pełni demontowalna...14 F6127 F6138 F6142 F6147 F8127 F8142 F8147 Superserver pojedyncze drzwi perforowane 40% z przodu i z tyłu, osłony boczne pełne...15 F6142AP4 F6147AP4 F8142AP4 F8147AP4 pojedyncze drzwi perforowane 40% z przodu, perforowane 40% podwójne drzwi z tyłu, osłony boczne pełne...15 F6142A2P4 F6147A2P4 F8142A2P4 F8147A2P4 pojedyncze drzwi perforowane 82% z przodu i z tyłu, osłony boczne pełne...15 F6142AP8 F6147AP8 F8142AP8 F8147AP8 pojedyncze drzwi perforowane 82% z przodu, perforowane 82% podwójne drzwi z tyłu, osłony boczne pełne...15 F6142A2P8 F6147A2P8 F8142A2P8 F8147A2P8 Kolokacyjna - szafy z kilkoma oddzielnymi sekcjami...16 F6147N2CL8 F6147N3CL8 F6147N4CL8 F8142N2CL8 F8142N4CL8 Drzwi i osłony...18 Pojedyncze drzwi szklane...21 F9110 F9153 F9111 F9112 F9113 F9114 F9127 F9116 F9117 F9118 F9119 F9120 F9114CH3P F9127CH3P F9119CH3P F9120CH3P Podwójne drzwi szklane...21 F9300 F9301 F9319 F9381 F9300CH3P F9301CH3P F9319CH3P F9381CH3P Pojedyncze drzwi pełne...21 F9453 F9424 F2533 F2527 F2538 F2542 F2547 F2927 F2943 F2933 F2942 F9450 F2542CH3P F2547CH3P F2942CH3P F9450CH3P Podwójne drzwi pełne...21 F9320 F9321 F9316 F9322 F9320CH3P F9321CH3P F9316CH3P F9322CH3P Pojedyncze drzwi perforowane 40%...21 F9404 F9396 F9398 F9451 F9395 F9397 F9396CH3P F9398CH3P F9395CH3P F9397CH3P Podwójne drzwi perforowane 40%...21 F9767 F9386 F9387 F9787 F9390 F9419 F9386CH3P F9387CH3P F9390CH3P F9419CH3P Pojedyncze drzwi perforowane 82%...21 F9702 F9708 F9710 F9731 F9722 F9724 F9708CH3P F9710CH3P F9722CH3P F9724CH3P Podwójne drzwi perforowane 82%...21 F9703 F9709 F9711 F9732 F9723 F9725 F9709CH3P F9711CH3P F9723CH3P F9725CH3P Osłony...21 F2427 F2442 F2620 F2624 F2627 F2633 F2638 F2642 F2647 F2820 F2827 F2833 F2838 F2842 F2847 F2127 F2138 F2142 F2147 Perforowane 40% osłony...21 F2627G F2638G F2642G F2647G F2827G F2838G F2842G F2847G F2127G F2138G F2142G F2147G TecnoCustom...22 Wyspecjalizowana produkcja...24 Kolory...24 Przykłady produkcji...24 Projekty konstrukcji...25 Zintegrowane rozwiązania...25 Szafki wiszące...26 TecnoOffice - Szafki wiszące 10 & 12 dla małych sieci...28 F2507 F2580 Akcesoria dla szafek TecnoOffice...30 F2512KS Panel RJ 45 8 portów o wym.:14,9 x 20,3h mm F2512OR Panel RJ 45 8 portów o wym.:17x23h mm F2512QU Panel RJ 45 8 portów o wym.:14,90x19,40h mm F2501NS Listwa zasilająca z 2 gniazdami i podświetlanym wyłącznikiem 16A-250V F2509 Półka 1U głębokości 200 mm 10 F9380 Półka 1U głębokości 200 mm 12" F2515 Szuflada światłowodowa 10-1U 8ST F2516 Szuflada światłowodowa 10-1U 8SC F2510 Zaślepka - 1U do TecnoOffice 10 F2518 Zaślepka - 1U do TecnoOffice 12 F2513 Przepust kablowy 1U - 10 F2508 Prowadnica kablowa 1U - 2 uchwyty do TecnoOffice 10 F2581 Prowadnica kablowa 1U - 2 uchwyty do TecnoOffice 12 Tecno300 - szafki wiszące ze zredukowaną głębokością...32 F3033 F3006 Tecno405 - kompaktowa i poręczna szafka z zdejmowanymi osłonami bocznymi dla łatwego dostępu do okablowania...33 F4506 F4509 F4512 F4515 Tecno401 - szafka wisząca ze stałymi osłonami bocznymi...34 F4107 F4110 F4113 F4116 F4407 osłona tylna 7U dla Tecno 401 opcjonalnie F4410 osłona tylna 10U dla Tecno 401 opcjonalnie F4413 osłona tylna 13U dla Tecno 401 opcjonalnie F4416 osłona tylna 16U dla Tecno 401 opcjonalnie Tecno500-3 sekcyjna szafka, z łatwo otwieranym tyłem w celu kontroli...35 F5009 F5012 F5015 F5021 Tecno505 - przystępna i przestrzenna szafka wisząca...36 F5060 F5090 F5120 F5150 F5210 Tecno605 - największa szafka wisząca...37 F6090 F6120 F6150 F6210 Przełącznice światłowodowe...38 TecnoFiber...40 F8847FIBER F8647FIBER Przełącznica światłowodowa naścienna...41 F9055 Przełącznica światłowodowa - 24ST F9056 Przełącznica światłowodowa - 24SC Przełącznica światłowodowa - szuflada...41 F9290N 24SC SMPLX/24LC DPLX F9291N 24SC DPLX F9293N 24ST SMPLX F9294N 12SC DPLX F9315N 12SC SMPLX/12LC DPLX F9378N 12ST SMPLX...41 Organizery kablowe...42 Pionowe organizery kablowe...44 Para pionowych prowadnic kablowych do szaf 800 mm szerokości...44 F9078 z 6 uchwytami - wysokość 27U F9079 z 8 uchwytami - wysokość 33U F9090 z 8 uchwytami - wysokość 38U F9091 z 10 uchwytami - wysokość 42U F9098 z 10 uchwytami - wysokość 47U Para pionowych prowadnic kablowych z 4 dodatkowymi wspornikami do szaf 1000mm głębokości...44 F9090S1 z 8 uchwytami - wysokość 38U F9091S1 z 8 uchwytami - wysokość 42U F9098S1 z 10 uchwytami - wysokość 48U Para przednich pionowych prowadnic kablowych z 6 przepustami 19 i uchwytami dla szaf 800mm szerokości i 1000mm głębokości...44 F9890 do szaf 47U F9891 do szaf 42U Zestaw drabinek kablowych z 2 uchwytami...45 F x 20 mm do szaf 42U- 600 mm głębokości F x 20 mm do szaf 42U- 800 mm głębokości F x 20 mm do szaf 42U mm głębokości F x 20 mm do szaf 47U- 600 mm głębokości F x 20 mm do szaf 47U- 800 mm głębokości F x 20 mm do szaf 47U mm głębokości F x 20 mm do szaf 42U- 800 mm głębokości F x 20 mm do szaf 42U mm głębokości F x 20 mm do szaf 47U- 800 mm głębokości F x 20 mm do szaf 47U mm głębokości Wspornik kablowy...45 F9087 do szaf 600 mm szerokości i głębokości...45 F9088 do szaf 800 mm szerokości i głębokości...45 F9417 do szaf 1000 mm szerokości i głębokości...45 Przepusty szczotkowe...45 F9324 przepust szczotkowy dachowy F9297 przepust szczotkowy dolny do szaf 600 mm głebokości F9306 przepust szczotkowy dolny do szaf 800 mm głebokości F9366 zestaw 3 szczotek na dół do szaf 1000 mm głębokości...46 F3842 Szafa kablowa 42U...46 F3847 Szafa kablowa 47U...46 Poziome organizery kabli...47 F9009 duży uchwyt kablowy do montażu na 19 belkach i pionowych prowadnicach F9032 uchwyt kablowy do montażu na 19 belkach i pionowych prowadnicach F9313N przepust szczotkowy 1U F9440 prowadnica kablowa 1U z pokrywą F9441 prowadnica kablowa 2U z pokrywą F9011 przepust kablowy 1U F9030N prowadnica kablowa 1U - 4 krótkie uchwyty F9369 prowadnica kablowa 1U - 4 metalowe uchwyty F9298 prowadnica kablowa 2U - 4 metalowe uchwyty F9031 prowadnica kablowa 1U - 4 długie uchwyty Akcesoria...48 F9012 zaślepka 1U...50 F9101 zaślepka 1,5U...50 F9102 zaślepka 2U...50 F9013 zaślepka 3U...50 F9253 zaślepka 4U...50 F9006 Panel RJ portów 16 wym.: 14,9 mm x 20,3h...50 F portowy panel RJ F9151 Panel 16 portów BNC 1U...50 F9016 Panel łączówek 1U 110 płaski...50 F9017 Panel łączówek 4U 110 płaski...50 F9018 Panel łączówek 1U F9014 Panel łączówek 2U F9015 Panel łączówek 4U F3030 Panel dystrybucji napięć...51 F9226 Kieszeń na dokumentację...51 F9270 Zamek szyfrowy...51 F9271 Szuflada na dokumentacje...51 F9489 Klamka z zamkiem i kluczem RAL F9490 Zestaw zabezpieczający...51 F9852 zamek 1/4 obrotu kolor RAL F9044 Zestaw 4 stopek M F9295 Zestaw montażowy dla stopek M10 na podstawie (4 podkładki, 4 stopki regulowane, 8 śrub i podkł. M8)...52 F9097 Zestaw 4 stopek M12 (tylko do szaf serwerowych)...52 Indeks

48 Cokoły do szaf, zestaw 4 narożników i 4 paneli...52 F9268 F9248 F9249 F9252 F9558 F9559 Cokoły do szaf, zestaw 4 narożników i 4 paneli perforowanych...52 F9570 F9571 F9572 F9573 F9574 Zestaw 4 paneli perforowanych...52 F9220 F9221 F9222 F9372 F9373 Cokoły 200mm do szaf, zestaw 4 narożników i 4 paneli...52 F9302 F9303 F9304 F9323 F9305 F9043 Zestaw 4 kółek 2 z hamulcem...52 F9038 Zestaw 4 kółek - obciążenie 700 kg (tylko do szaf serwerowych)...52 F9040 Zestaw montażowy - nakrętki koszykowe M6 i śruby M6x14 (50 szt/każdy)...53 F9041 Zestaw montażowy - nakrętki koszykowe M6, śruby M6x14 i podkładki (50 szt/każdy))...53 F9042 Zestaw do łączenia szaf...53 F9150 Zestaw montażowy dla szaf niezmontowanych...53 F9045 Zestaw elementów mocujących M6x14 (50 szt./każdy) zapewniający przewodność elektryczną...53 F9135 Zestaw 10 kabli g/y mm - 4 mm²...53 F9136 Zestaw 10 kabli g/y mm - 4 mm²...53 F9137 Zestaw 10 kabli g/y mm - 6mm²...53 F9138 Zestaw 10 kabli g/y mm - 6 mm²...53 F9139 listwa uziemiająca - 10 M6 otworów 240 mm długości (zawiera: 1 25x3mm miedziany płaskownik; 2 35mm wys. izolatory z M6 otworami, 4 M6x14 śrubek 4 podkładek)...53 F9140 listwa uziemiająca - 15 M6 otworów 390 mm długości (zawiera: 1 25x3mm miedziany płaskownik; 2 35mm wys. izolatory z M6 otworami, 4 M6x14 śrubek 4 podkładek)...53 Komplet uchwytów dla szaf kombi...54 F9307 do szaf 800 x 600 mm F9308 do szaf 800 x 800 mm F9228 do szaf 800 x 1000 mm Zestaw ocynkowanych wsporników usztywniających...54 F9244 do szaf 600 x 600 mm F9245 do szaf 600 x 800 mm F9246 do szaf 600 x 1000 mm Podesty stabilizacyjne...54 F9095 do szaf o szerokości 600 mm F9240 do szaf o szerokości 800 mm Zestaw wsporników usztywniających belki nośne...54 F9260 do szaf serwerowych 800 x 1000 mm F9261 do szaf stojących 600 x 800 mm F9262 do szaf stojących 800 x 800 mm Zestaw belek montażowych 19 do szaf stojących...55 F U F U F U F U F U F U F U Zestaw belek montażowych 19 do szaf serwerowych...55 F U F U F U F U F U Zestaw belek środkowych...55 F U F U Zestaw oznaczeń na belki F U F U TiPatch...56 T1550N TiPatch Szafa do organizacji kabli. T1551N TiPatch Szafa do organizacji kabli. T1552N Panel zamykający Stojak...56 F9854N Stojak 19 jednoramowy, jest wykonany ze stali o grubości 2mm, wyposażony w uchwyty montażowe do podłoża. Dostarczany jest zdemontowny wraz zestawem montażowym w kartonowym opakowaniu. Oświetlenie...57 F9132 Lampa 30W do szaf (wraz z zestawem montażowym)) F9131 Lampa 11W do szaf z 16A gniazdem shucko (magnetyczna) Półki...58 Para uchwytów szybkiego montażu...60 F9273 do szaf 600 mm głębokości F9274 do szaf 800 mm głębokości F9275 do szaf 1000mm głębokości 19 Półki stałe mocowane na 2 belkach...60 F9292 do szafek wiszących i szaf stojących F9000 do szafek wiszących i szaf stojących F9243 do szafek wiszących i szaf stojących o minimalnej głębokości 420 mm F9107 do szafek wiszących i szaf stojących o minimalnej głębokości 520 mm F9001 do szafek wiszących i szaf stojących o minimalnej głębokości 520 mm Półki stałe mocowane na 4 belkach...61 F9100 Półka stała do szaf stojących o minimalnej głębokości 600mm F9002 Półka stała do szaf stojących o minimalnej głębokości 800mm F9089 Półka stała do szaf serwerowych F9008 Półka rozsuwana do szaf o minimalnej głębokości 600 mm (regulacja od 427 do 755 mm)) F9335N Półka regulowana do szaf stojących o minimalnej głębokości 800 mm(mocowanie 550 do 788 mm)-czarna F Półka wychylna mocowana na 2 belkach Półka wychylna mocowana na 4 belkach...62 F9094 do szafek wiszących i szaf stojących o minimalnej głębokości 600 mm F9105 Półka do szaf stojących o minimalnej głębokości 800mm F9106 Półka do szaf stojących o minimalnej głębokości 800mm F9109 Półka do szaf serwerowych F9224 Półka pod klawiaturę i mysz do szaf stojących o minimalnej głębokości 600 mm Półki 19 wychylne na pełną przestrzeń...63 F9010 do szaf stojących 800 x 800 mm F9086 do szaf stojących 600 x 1000 mm F9093 do szaf stojących 800 x 1000 mm Półki stałe - Mocowane na szkielecie szafy (w przypadku braku 19 belek)...63 F9080 do szaf stojących o wym. 600x600 mm F9081 do szaf stojących o wym. 600x800 mm F9082 do szaf stojących o wym. 800x600 mm F9083 do szaf stojących o wym. 800x800 mm F9084 do szaf serwerowych o wym. 600x1000 mm F9085 do szaf serwerowych o wym. 800x1000 mm Listwy zasilające (PDU)...64 TecnoPower Compact 19 - ita 2 pin/schuko...66 F3020NS 6 uniwersalnych gniazd, podświetlany wyłącznik, kolor czarny - Kabel: 2 metry F3021NS 5 uniwesalnych gniazd, 1P+N magnetyczno-termiczny wyłącznik, czarny kolor F3022NS 6 uniwesalnych gniazd, 1P+N magnetyczno-termiczny wyłącznik, czarny kolor. - Kabel: 2 metry F3040N 9 uniwesalnych gniazd, 1P+N magnetyczno-termiczny wyłącznik, czarny kolor. - Kabel: 2 metry F3041N 9 uniwesalnych gniazd, podświetlana kontrolka, czarny kolor - Kabel: 2 metry TecnoPower Compact 0U - ita 2 pin/schuko...66 F3053NS 12 uniwesalnych gniazd, podświetlany wyłącznik, czarny kolor. F3052NS 12 uniwesalnych gniazd, bipolarny magnetyczno-termiczny wyłącznik, czarny kolor. TecnoPower Compact 19 - francuski standard...67 F3200N 9 uniwesalnych gniazd, czarny kolor. - Kabel: 2 metry F3201N 8 uniwersalnych gniazd, podświetlany wyłącznik, kolor czarny - Kabel: 2 metry F3202N 6 uniwersalnych gniazd, wyłącznik instalacyjny, kolor czarny - Kabel: 2 metry TecnoPower Compact 19 - Schuko...67 T3103N Montaż PDU 0U albo 19, 8 x gniazd Schuko, 16 A, kontrolka, wyłącznik, wtyczka C20 TecnoPower Compact 19 -C F3065N 16A 250V listwa zasiljąca-12 IEC320 C13 gniazd,kontrolka, IEC60309 wtyczka, czarny kolor F3067N 32A 220V listwa zasilająca-6+6 IEC320 C13 gniazd,2 termiczne wyłączniki,2 kontrolki,iec60309 wtyczka,czarny kolor T3101N Montaż PDU 0U albo 19, 12xC13 gniazd, 16 A, kontrolka, wyłącznik, wtyczka C20 TecnoPower Compact 19 -C T3102N Montaż PDU 0U albo 19, 5 x C19 gniazd, 116 A, kontrolka, wyłącznik, wtyczka C20 TecnoPower Server 0U...68 F3071N 32A 220V listwa zasilająca-gniazda 6+18 IEC320 C19+C13,cyfrowy pomiar prądu,szybki montaż,wtyk IEC60309,kolor czarny TecnoPower Modular 0U...69 F3106 Single Phase PDU - Szyna z 6 gniazdami i 32A - 250V wpustami. - Z dwoma międzynarodowymi wtyczkami. - Moduły gniazdowe są dostarczane oddzielnie F3103 Moduł PDU - z 5 x C13 gniazdami 10A, bezpiecznikiem i diodą LED F3104 Moduł PDU - z 4 x C19 gniazdami 16A, bezpiecznikiem i diodą LED F3101 Moduł PDU - z 4 x Schuko gniazdami 16A, bezpiecznikiem i diodą LED Wentylacja i klimatyzacja...70 Wentylatory dachowe...72 F9061 Pojedynczy wentylator osiowy F9062T 2 wentylatory z termostatem F wentylatory F wentylatory F9063T 3 wentylatory z termostatem F wentylatory F9064T 4 wentylatory z termostatem F wentylatorów F9066T 6 wentylatorów z termostatem Panele wentylacyjne wentylatory...73 F wentylatory z podświetlanym wyłącznikiem F9092T 2 wentylatory z termostatem i podświetlanym wyłącznikiem 3 wentylatory...73 F wentylatory z podświetlanym wyłącznikiem F9133T 3 wentylatory z termostatem i podświetlanym wyłącznikiem 4 wentylatory...73 F wentylatory z podświetlanym wyłącznikiem F9130T 4 wentylatory z termostatem i podświetlanym wyłącznikiem...73 Filtry przeciwpyłowe...73 F9215 do szaf 600 mm głębokości F9216 do szaf 800 mm głębokości F9217 do szaf 1000 mm głębokości Klimatyzatory...74 F9209 2,00 kw T4279N 2,00 kw do szaf serwerowych T7 BladeShelter F2261 2,80 kw T4280N 2,80 kw do szaf serwerowych T7 BladeShelter F2260 4,00 kw T4281N 4,00 kw do szaf serwerowych T7 BladeShelter BladeShelter System...76 T7 - Szafy IT...78 T7 drzwi szklane z przodu, drzwi podwójne pełne z tyłu...78 T6142NAV2PM T8142NAV2PM T6148NAV2PM T8148NAV2PM T6242NAV2PM T8242NAV2PM T6248NAV2PM T8248NAV2PM T7 drzwi szklane z przodu, drzwi podwójne pełne z tyłu...78 T8842NAV2PM T8848NAV2PM Wersja IP T7 drzwi szklane z przodu, drzwi podwójne pełne z tyłu...78 T6142NIP T8142NIP T6148NIP T8148NIP T6242NIP T8242NIP T6248NIP T8248NIP T7 półokrągłe drzwi perforowane 82%, otwierane 270 z podwójnym zawiasem (opatentowane), podwójne perforowane 82% drzwi z tyłu...78 T6142NA2P8 T8142NA2P8 T6148NA2P8 T8148NA2P8 T6242NA2P8 T8242NA2P8 T6248NA2P8 T8248NA2P8 T7 podwójne perforowane 82% drzwi z przodu, podwójne perforowane 82% drzwi z tyłu...78 T6142N2A2P8 T8142N2A2P8 T6148N2A2P8 T8148N2A2P8 T6142N2A2P8 T8142N2A2P8 T6148N2A2P8 T8148N2A2P8 T6242N2A2P8 T8242N2A2P8 T6248N2A2P8 T8248N2A2P8 Zestaw osłon bocznych do szaf T T2142N T2148N T2242N T2248N T2842N T2848N Zestaw osłon bocznych wersja do szaf T T2142NIP T2148NIP T2242NIP T2248NIP T7 Kolokacyjna...79 T7 Akcesoria...80 T9042 Zestaw do łączenia szaf T9160N Zestaw 4 wsporników mocujących szafy T7 do podłogi Podest stabilizacyjny do szaf T T9049N do szaf T7 o szerokości 600 mm T9050N do szaf T7 o szerokości 800mm Panel zamykający...80 T9149N mm 600 x 1030 T9150N mm 800 x 1030 T9151N mm 600 x 1200 T9152N mm 800 x 1200 Panel zamykający z przepustem szczotkowym...80 T9155N do szaf o wymiarach 600 x 1030mm T9156N do szaf o wymiarach 800 x 1030mm T9139 Listwa uziemiająca 400 mm - 19 otworów...80 Akcesoria kablowe do szaf T T9009N8 Zestaw 8 uchwytów kablowych do szaf T7 wraz z śrubkami T9363N Przepust szczotkowy 19" 2U Drabinka kablowa pionowa do szaf T7 T9867N 300 x 20 mm x 48U T9868N 300 x 20 mm x 42U T9869N 200 x 20 mm x 48U T9870N 200 x 20 mm x 42U Optymalizacja przepływu powietrza w szafie...81 Zestaw 4 wentylatorów z termostatem T9064TN6X1030 T9064TN6X1200 T9064TN8X1030 T9064TN8X1200 T9064TN8X800 FlexiBlank - podzielny panel wypełniający 27U...81 T5027N panel 27U T5028 Zestaw 50 nitów T5029 Narzędzie do usuwania nitów Rozdzielnie BladePower...82 FireFighter...82 BIM - BladeShelter Infrastructure Management...82 BladeCube - korytarze...82 BladeRunner...83 BladeCooling...83 ActiPower (zobacz stronę. 90)...83 System monitorowania Konsola KVM, z monitorem LCD, klawiatura i KVM Switch...86 F9857N Szuflada KVM z monitorem 17 TFT LCD, klawiatura z touch padem...87 F9857K8 KVM - 17 monitor, przełącznik 8 portów, 8 kabli PS/2-USB 1,8m dł., klawiatura z touch padem...88 F9857K16 KVM - 17 monitor, przełącznik 16 portów, 16 kabli PS/2-USB 1,8m dł., klawiatura z touch padem...88 F9896 Kable PS/2 & USB do KVM 5 m (wersja ze switchem tylko)...88 Kontrola i monitorowanie środowiska i bezpieczeństwo...88 F9172 Poseidon Wspiera SNMP, wysyła alarmy poprzez i trapy SNMP. Do 7 kontaktów/czujników F9269 Poseidon Kontrola środowiska i dostępu. Wysyła alarmy poprzez maile i SMS modemem, protokół SNMP. Do 18 kontaktów/czujników. Monitorowanie zamknięcia i otwarcia elektronicznej klamki. F2280 Poseidon 236 Wspiera XML, SNMP, wysyła alarmy poprzez i trapy SNMP. Do 7 kontaktów/czujników. F9163 Elektroniczna klamka F9164 Przewody do elektronicznej klamki F9163 F9170 Modem GSM G10 z akcesoriami F9515 Czujnik zalania F9142 Czujnik tempratury i wilgotności F9143 Czujnik dymu F9144 Czujnik otwarcia drzwi (3m przewód) FireFighter Wykrywanie pożarów i ich gaszenie, monitorowanie temperatury i dymu...89 T3594 Jednostka sterująca, 3U. kontroluje do 6 generatorów aerozolu T3592 Generator areozolu do szaf 200 g T3599 Generator areozolu do korytarzy 400 g z zestawem do montażu ActiPower zasilanie i monitorowanie...90 T3100N F3501 F3502 F3504 F3520 F3521 F3512 F3516 F3517 ActiPower czujniki...91 F3550 Czujnik otwarcia F3551 Czujnik tempratury i wilgotności F3552 Czujnik zalania F3553 Czujnik dymu
