Seria Wysokość wew. Szerokość wew. Szerokość zew. Wysokość zew. Promień gięcia Maks. długość Strona hi [mm] Bi [mm] Ba [mm] ha [mm] R [mm]

Transkrypt

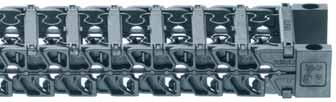

1 T3 Wprowadzenie Zalety T3 Tabela wyboru Uniwersalny: Kąt mocowania i systemy mocowania Cicha praca: rdzo cichy i o niskich wibracjach dzięki małemu skokowi Konstrukcja modułowa: Jednoczęściowy T-band z ogniwami Elastyczny: Szybkie skracanie i przedłużanie Czysty: Niemalże całkowicie odporny na ścieranie, stosowany w pomieszczeniach czystych Łatwy w użytkowaniu: Zatrzaskowy podział wewnętrzny Dynamiczny: Do dużych przyspieszeń i prędkości Wydajny: rdzo lekki rdzo elastyczny, nisko wibrujący e-prowadnik T-band System T3 jest kombinacją cichej pracy, niskiego poziomu hałasu, łatwego montażu i ekonomii. Płytki boczne, które mogą zachodzić na siebie zastępują konwencjonalne połączenie trzpienia z otworem i zapobiegają wzajemnym ruchom między łączeniami. Dzięki temu osiągnięty zostaje prawie całkowity brak zużycia materiału. Geometria profilu T zapewnia prawie całkowity brak występowania styku wieloboków. Prowadnik typu "T nd" pracuje po bardzo płynnym łuku, dzięki czemu posiada bardzo dużą tłumienność wibracji oraz hałasu. W celu redukcji kosztów wytwarzania i montażu, profil T jest montowany nie pojedynczo lecz w odcinkach długości ogniw. Dzięki swojej małej masie igus T-nd jest odpowiedni do aplikacji z raczej małymi ciężarami wypełnienia i do krótkich skoków, w połączeniu z dużymi przyśpieszeniami oraz prędkościami. Typowe przemysły i zastosowania l Drukarki i plotery l plikacje w pomieszczeniach czystych l Produkcja i obróbka półprzewodników l Optyka l utomaty montażowe (SMD) l Maszyny pomiarowe Seria Wysokość wew. Szerokość wew. Szerokość zew. Wysokość zew. Promień gięcia Maks. długość Strona hi ha R samonośna [m] System T3-3-częściowy, taśmowy e-prowadnik w kształcie T T ,5 7 Certyfikat IP - Raport IG : ISO Klasa 2, zgodne z DIN EN ISO 16-1 dla systemu T3, seria T dla v = 0,5 m/s, 1 m/s, 2 m/s System T3 na osi Z w systemie pozycjonowania. rdzo niskie wibracje i bardzo cichy Test igus na odcinku 1 m: = 33 db() dla T dla v = 1 m/s i 26,5 db() niskie natężenie dźwięku 7 Pliki 3D-CD, konfiguratory, PDF 75

2 T3 Dane techniczne Przegląd T3 Struktura numeru zamówienia i opcje Dane techniczne Opcje numeru zamówienia na bazie serii T3.29 FL G FL B Prędkość / przyspieszenie FL G max. max. 20 [m/s] / max. 200 ] [m/s2 Prędkość / przyspieszenie FL B max. max. 3 [m/s] / max. 6 ] [m/s2 Dopuszczalna temperatura C - do + C Standard Part No. Standard Wersja NC - (no camber) bez naprężenia NC-Wersja Odwrócony promień gięcia dla ruchu obrotowego RBR* ESD / TEX klasyfikacja e-prowadników II 2 GD Materiał ESD Klasa palności VDE 0 IIC UL9-HB NC FL G = z prostym biegiem FL B = z ugięciem T R.0 T R.0.NC T R1/R2.0 T R.0.ESD e-prowadniki T3 i moduły dla ruchu obrotowego e-prowadnik T3 dla odwróconego promienia gięcia (RBR) Kilka odwróconych promieni gięcia Cichy Małe tarcie Kilka pozycji mocowania Kompletny system podziału wewnętrznego serii T3.29 RBR: 55, 75, 0, 1. T /55, T /75, T /0, T /1. Termin dostawy na zapytanie. Więcej informacji Dostępne prosto z magazynu Termin dostawy: na zapytanie *RBR możliwe dla igus e-prowadnika T3 RBR lub modułu T3 RBR Termin dostawy: na zapytanie Termin dostawy: na zapytanie T3 modułowy RBR dla odwróconego promienia gięcia Składa się z elementów: e-prowadnika T3 RBR, systemu prowadzenia, przewodów chainflex, łożyska talerzowego iglidur PRT. Kompaktowe rynny prowadzące Obrót wokół zewnętrznego i wewnętrznego promienia Dla dużych wysokości, cichy Kompaktowe rozmiary Różne pozycje mocujące. T /055. Termin dostawy na zapytanie. Więcej informacji Przykład zamówienia i opcje koloru na bazie serii T3.29 Przykład zamówienia kompletnego e-prowadnika (1,0 m), kolor czarny, z kątownikami mocującymi i podziałem wewnętrznym: e-prowadnik (1,0 m) Prosimy podać długość e-prowadnika lub ilość ogniw: 1,0 m lub 67 ogniw + Elementy mocujące 1 zestaw (system mocowania dla obu stron + 2 kątowniki montażowe) + Podział wewnętrzny z 2 separatorami co ogniwo Tekst zamówienia: 1,0 m T T x E T T x E Klucz zamówienia Taśmowy e-prowadnik T w formie T Seria / Typ Indeks szerokości (zależny od ) Promień gięcia R Indeks kolorów (standardowo czarny) T = z poprzeczkami co 2 ogniwo szer. wew. mm, promień R 3 mm, kolor czarny Ogólne opcje kolorów igus dla e-prowadników i e-tube Kolor Indeks zamówienia Czarny Standard, zawsze na magazynie Popielaty tylko materiał ESD Szary brąz tylko materiał HT.0.ESD Szary specjalny kolor tylko dla e-prowadnika Mglisty specjalny kolor dla e-tubes.ht.3.31 Kolor Indeks zamówienia ały kolor specjalny Szarobiały kolor specjalny Pomarańczowy kolor specjalny Żółty kolor specjalny Jasnoszary kolor specjalny Czarne e-prowadniki dostępne prosto z magazynu! Termin dostawy dla specjalnych kolorów: na zapytanie.1.1s Pliki 3D-CD, konfiguratory, PDF 77

3 Waga wypełnienia T3.29 T3 Seria T3.29 Dobór produktu e-prowadnik T-band w aplikacjach bardzo dynamicznych 29 T3 Seria T3.29 kcesoria Zapięcie z tworzywa sztucznego Kątownik montażowy 61 T3.29 Koniec ruchomy Koniec stały T T B ø,5.0./.0./.0./.0./.00./ Seria T częściowy e-prowadnik, w kształcie T 19,2 Kątownik montażowy z systemem mocowania i bez e-prowadnik otwierany zamkiem zip wzdłuż zewnętrznego promienia T R.0 T R.0 T R.0 T R.0 T R.0 T R.0 T R.0 T R.0 T R.0 T R.0 T R uzupełnić o wybrany promień. (R). Przykład: T Wymiary FL G FL B R Promień gięcia max D S/2 S Ciężar 0, 0,2 0, 0,6 0, 0, 0,51 0,53 0,55 0,57 0,59 Wys. wew. 29 mm Skok 15 mm/ogniwo Ogniw/m 67 (05 mm) Dł. e-prowadnika S / 2 + K B B Dla indeksu szerokości ,2 ø,5 pełny zestaw z grzebieniem T PZ T PZ T PZ T PZ T PZ T PZ T PZ T PZ T PZ T PZ T PZ.0./.090./.1./.120./.1. pełny zestaw bez grzebienia T T T T T T T T T T T Wymiar. B Ilość zębów Długość samonośna FL G / FL B [m] Długość przesuwu S [m] R 15 35,7 Koniec stały Koniec ruchomy 35,7 35 H - 35 H H F = H + Możliwe warianty instalacji elementów mocujących. Struktura numeru art. T Pełny zestaw Indeks szer. Seria R (min.) 03 H (min.) 216 D 111 K 2 Wymagana wysokość wbudowania: H F = H + mm (przy 1,0 kg/m wagi wypełnienia) Systemy mocowania m.in. zaciski, grzebienie kablowe, nuggets i obejmy nasadowe są dostępne prosto z magazynu. Całkowity zakres chainfix z opcjami zamówienia od strony 61 7 Pliki 3D-CD, konfiguratory, PDF 79

4 T3.29 T3 Seria T3.29 kcesoria Podział wewnętrzny Nowa generacja T3 Seria T3.29 Dodatkowe akcesoria T3.29 7,5 7,5 2, Separator z zintegrowanym systemem mocowania Separator z systemem mocowania, nr art. E Z może być zintegrowany z elementem mocującym i może być również umieszczony w każdym punkcie e-prowadnika. Ta kombinacja systemu mocowania i podziału wewnętrznego, może być zainstalowana na pierwszym lub ostatnim ogniwie i jest prosta w montażu za pomocą każdego śrubokręta. Więcej informacji od strony X min. 1 Uwaga: Prosimy przestrzegać odstępu bocznego wartości 1 mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. X -1 Separator standardowy, szeroka stopa niezamontowany 29.1 zamontowany Separator, wąska góra niezamontowany29.2 zamontowany Separator z zatrzaskami dla poprzeczek zatrzaskowych niezamontowany29.5 zamontowany Półka pełnej szerokości, zamontowana niezamontowana20.x zamontowana 23.X Standard - dla wszystkich aplikacji Separator z szeroką stopą z maksymalną siłą zamocowania i bezpiecznie stojący w e-prowadniku. Do szybkiego montażu Mocno trzymany z jednej strony z szeroką stopą, wąska stopa po przeciwnej stronie do szybkiego montażu kabli (lekki zacisk). Bezpieczne mocowanie w odstępach 2 mm Separator zatrzaskowy do dokładnego pozycjonowania e-prowadnika. Zalecany dla aplikacji leżących na boku. Podział poziomy Półka o pełnej szerokości jest bezpiecznie zamontowana na dwóch końcach separatora, z możliwością ustawienie stałej szerokości. Separatory mogą być swobodnie przesuwane nad półką w pozycji poziomej. Mogą być stosowane na 3 poziomach. Półki pełnej szerokości Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Perfekcyjnie dopasowane. Zdolne do pracy w pomieszczeniach czystych przewody igus chainflex są bezpiecznie prowadzone w e-prowadniku T3 0 Pliki 3D-CD, konfiguratory, PDF 1

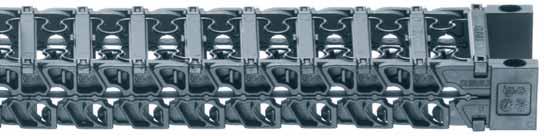

5 E3 Wprowadzenie Zalety E3 Tabela wyboru Uniwersalny: Element mocujący również z opcją mocowania przewodów Płynna praca: Mały skok dla cichej i płynnej pracy Elastyczny: Łatwe skracanie i wydłużanie Szybkie otwieranie: mechanizm zamka zip wzdłuż zewnętrznego promienia Konstrukcja modułowa: Poprzeczki, podział wewnętrzny i ogniwa na jednej taśmie Dynamiczny: Dla dużych prędkości i przyspieszeń Pomieszczenia czyste: Niemalże bez zużycia i ścierania rdzo dynamiczne aplikacje i praca w pomieszczeniach czystych - E3 E3 jest kombinacją małego skoku, cichej pracy, łatwego montażu i niskiej ceny. Element sprężynowy jako łącznik zastępuje kołki i otwory i zapobiega ruchom względnym między złączeniami. Tym sposobem osiągnięto niemalże całkowitą odporność na zużycie i tarcie. W celu zredukowania kosztów produkcji i montażu, połączenie sprężynowe nie jest zamontowane pojedyńczo lecz na długości ogniw e-prowadnika. Zmodyfikowany element sprężynowy wykonany z materiału przewodzącego prąd, który łączy ogniwa e-prowadnika mechanicznie i elektrycznie, zapewnia stale niezmienną przewodność, nawet w trakcie dużego wygięcia i w każdej pozycji. Typowe przemysły i zastosowania l Produkcja i obróbka półprzewodników l Roboty układające i pakujące loptyka ltransport materiałów l Technika pomiarowa l Drukarki i plotery l Środowisko pomieszczeń czystych l Ogólna produkcja maszyn Seria Wysokość wew. Szerokość wew. Szerokość zew. Wysokość zew. Promień gięcia Maks. długość Strona hi ha R samonośna [m] System E3-3-częściowe e-prowadniki otwieranie zamkiem zip wzdłuż zewnętrznego promienia E , E ,90 E , if product design award 2005 igus Seria E3.15 Certyfikat IP - Raport IG 0-0: ISO Klasa 2, zgodne z DIN EN ISO 16-1 dla systemu E3, seria E dla v = 0,5 m/s, 1 m/s, 2 m/s 3 db() - wartości osiągnięte w lab. testowym igus zgodnie z DIN 5635, z uwzględnieniem hałasu w tle, E dla v = 1, m/s Długotrwałe testy dla systemu E3 z łącznikiem sprężynowym wykazują dotychczas bezproblemową pracę 15 milionów cykli dla promienia gięcia mm i przyspieszenia g Przewodność elektryczna ESD/TEX wielu seri prosto z magazynu 2 Pliki 3D-CD, konfiguratory, PDF 3

6 E3 Dane techniczne Przegląd Dane techniczne E3 Struktura numeru zamówienia i opcje Opcje numeru zamówienia na bazie serii E3. FL G FL B Prędkość / przyspieszenie FL G max. max. 20 [m/s] / max. 200 ] [m/s2 Prędkość / przyspieszenie FL B max. max. 3 [m/s] / max. 6 ] [m/s2 Dopuszczalna temperatura C - do + C Standard Standard NC-Wersja - (no camber) bez naprężenia NC-Wersja ESD / TEX klasyfikacja e-prowadników II 2 GD Materiał ESD Klasa palności VDE 0 IIC UL9-HB NC FL G = z prostym biegiem FL B = z ugięciem E3..0.R.0 E3..0.R.0.NC E3..0.R.0.ESD Dostępne prosto z magazynu Termin dostawy: na zapytanie Termin dostawy: na zapytanie Przykład zamówienia i opcje koloru na bazie serii E3. Przykład zamówienia kompletnego e-prowadnika (1,0 m), kolor czarny, z elementem mocującym i podziałem wewnętrznym: e-prowadnik (1,0 m) Prosimy podać długość e-prowadnika lub ilość ogniw: 1,0 m lub ogniw + Elementy mocujące (system mocowania dla obu stron + 2 elementy mocujące) + Podział wewnętrzny z 2 separatorami co 2 ogniwo E E x E3..11 Tekst zamówienia: 1,0 m E E x E3..11 Długotrwałe testy w naszym laboratorium akustycznym przy prędkości 1, m/s i przyspieszeniu 3 m/s 2 wykazują redukcję o 9-20 db() w porównaniu z tradycyjnymi e-prowadnikami. Klucz zamówienia e-prowadnik otwierany zamkiem wzdłuż zewnętrznego promienia E Seria / Typ Indeks szerokości (zależny od ) Promień gięcia R Indeks kolorów (standardowo czarny) E = e-prowadnik otwierany zamkiem wzdłuż zewnętrznego promienia, szer. wew. mm, promień R 15 mm, kolor czarny Ogólne opcje kolorów igus dla e-prowadników i e-tube Kolor Indeks zamówienia Czarny Standard, zawsze na magazynie Popielaty tylko materiał ESD Szary brąz tylko materiał HT.0.ESD Szary specjalny kolor tylko dla e-prowadnika Mglisty specjalny kolor dla e-tubes.ht.3.31 Kolor Indeks zamówienia ały kolor specjalny Szarobiały kolor specjalny Pomarańczowy kolor specjalny Żółty kolor specjalny Jasnoszary kolor specjalny Czarne e-prowadniki dostępne prosto z magazynu! Termin dostawy dla specjalnych kolorów: na zapytanie.1.1s.2..1 Pliki 3D-CD, konfiguratory, PDF 5

7 Waga wypełnienia E3. E3 Seria E3. Dobór produktu Szybkie otwieranie, duże przyspieszenia E3 Seria E3. kcesoria Element mocujący KM Kątownik montażowy polimerowy E3. Koniec stały Koniec ruchomy E3...2 E , , B E3.0.XXX.12 - Oszczędność miejsca z elementem mocującym KM Ø,2 Seria E3. Zamek zip wzdłuż zewnętrznego promienia Widok na kątownik montażowy Widok na element mocujący KM e-prowadnik otwierany zamkiem zip wzdłuż zewnętrznego promienia E R.0 E3.. 0.R.0 E3.. 0.R R Promień gięcia * * * 03 0* Ciężar 0,12 0,15 0,20 Indeks szer * oszczędność miejsca element mocujący KM E E E Wym. 2 6 Wym. B pełny zestaw kątownika montażowego (jednoczęściowe) sys. mocowania obustronny E3..00 E E3..00 E E3..00 E pełny zestaw obustronny sys. mocowania+ 2 kątowniki montażowe E E E * Nowość w tym katalogu *Promień dostępny na zapytanie, prosimy o kontakt z igus uzupełnić o wybrany promień. (R). Przykład: E ø,5, Wymiary max. 15 Wys. wew. mm Skok 16,7 mm/ogniwo Ogniw/m (02 mm) Dł. e-prowadnika S/ 2 + K E3..XXX.12 - E3 z systemem E System mocowania dla obu stron jako mocowania dla obu stron i kątownikami montażowymi jedna część ø,5 Możliwe warianty instalacji elementów mocujących. 19,,25 E Kątownik montażowy, jedna część Struktura numeru art. E Pełny zestaw Indeks szer. 0.5 S Seria D S/2 FL B FL G Długość samonośna FL G / FL B [m] Długość przesuwu S [m] R H D K Wymagana wysokość wbudowania: H F = H + mm (przy 0,1 kg/m wagi wypełnienia) R Koniec stały Koniec ruchomy 16,7 15 H - 15 H H F = H + Podział wewnętrzny 2 5 Separator szczelinowy dla e-prowadników niezamontowany E3..01 zamontowany E3..11 Separator szczelinowy E3..01 stosowany gdy wymagany jest podział pionowy e-prowadnika. 6 Pliki 3D-CD, konfiguratory, PDF 7

8 Waga wypełnienia E3.15 E3 Seria E3.15 Dobór produktu Szybkie otwieranie, duże przyspieszenia 15 E3 Seria E3.15 kcesoria Element mocujący KM Kątownik montażowy polimerowy E3.15 Koniec stały Koniec ruchomy E E , , B E3.1.XXX.12 - Oszczędność miejsca z elementem mocującym KM Seria E3.15 Zamek zip wzdłuż zewnętrznego promienia Widok na kątownik montażowy Ø,2 Widok na element mocujący KM e-prowadnik otwierany zamkiem zip wzdłuż zewnętrznego promienia E R.0 E R.0 E R R Promień gięcia 032 0* Ciężar 0,22 0,25 0,32 Indeks szer * oszczędność miejsca element mocujący KM E E E Wym. 2 6 Wym. B pełny zestaw kątownika montażowego (jednoczęściowe) sys. mocowania obustronny E E E E E E pełny zestaw obustronny sys. mocowania+ 2 kątowniki montażowe E E E * Nowość w tym katalogu 6,65 *Promień dostępny na zapytanie, prosimy o kontakt z igus uzupełnić o wybrany promień. (R). Przykład: E ø, Wymiary FL B FL G D S/ Długość samonośna FL G / FL B [m] Długość przesuwu S [m] max. R H D K R 16, Wymagana wysokość wbudowania: H F = H + mm (przy 0,2 kg/m wagi wypełnienia) S Wys. wew. 15 mm Skok 16,7 mm/ogniwo Ogniw/m (02 mm) Dł. e-prowadnika S/ 2 + K Koniec ruchomy Koniec stały 20 H - 20 H H F = H + E3.15.XXX.12 - E3 z systemem mocowania dla obu stron i kątownikami montażowymi Podział wewnętrzny 2 5 E System mocowania dla obu stron jako jedna część Możliwe warianty instalacji elementów mocujących. Separator szczelinowy dla e-prowadnika niezamontowany E zamontowany E Separator szczelinowy na pasku niezamontowany E zamontowany E ø,5 19, Struktura numeru art. E ,25 E Kątownik montażowy, jedna część Pełny zestaw Indeks szer. Seria Separator szczelinowy E stosowany gdy wymagany jest podział pionowy e-prowadnika. Separator szczelinowy na pasku E Pięć pionowych separatorów jednocześnie na pasku są montowane na poprzeczce otwierającej ogniwa e-prowadnika. Tym sposobem powstają osobne komory chroniące przewody. Wymiary jak E Pliki 3D-CD, konfiguratory, PDF 9

9 Waga wypełnienia E3.22 E3 Seria E3.22 Dobór produktu Szybkie otwieranie, duże przyspieszenia 22 E3 Seria E3.22 kcesoria Element mocujący KM Kątownik montażowy polimerowy E3.22 Koniec stały Koniec ruchomy E , 27 E , pełny zestaw obustronny sys. mocowania+ 2 kątowniki montażowe E E E ,65 ø,5 3 B E Oszczędność miejsca z elementem mocującym KM Seria E3.22 Zamek zip wzdłuż zewnętrznego promienia Widok na kątownik montażowy Ø,2 Widok na element mocujący KM e-prowadnik otwierany zamkiem zip wzdłuż zewnętrznego promienia E R.0 E R.0 E R R Promień gięcia Ciężar 0, 0,32 0,1 Indeks szer * oszczędność miejsca element mocujący KM E E E * Nowość w tym katalogu Wym. 2 6 Wym. B pełny zestaw kątownika montażowe- obustronny go (jednoczęściowe) E E E sys. mocowania E E E uzupełnić o wybrany promień. (R). Przykład: E Wymiary FL G FL B Długość samonośna FL G / FL B [m] Długość przesuwu S [m] max. S D S/2 R 16, Koniec ruchomy Koniec stały Wys. wew. 22 mm Skok 16,5 mm/ogniwo Ogniw/m (02 mm) Dł. e-prowadnika S / 2 + K 27 H - 27 H H F = H + E3.22.XXX.12 - E3 z system mocowania dla obu stron i kątownikami montażowymi Podział wewnętrzny 2 5 E System mocowania dla obu stron jako jedna część Możliwe warianty instalacji elementów mocujących. Separator szczelinowy dla e-prowadnika niezamontowany E zamontowany E ø,5 19, Struktura numeru art. E ,25 E Kątownik montażowy, jedna część Separator szczelinowy E stosowany gdy wymagany jest podział pionowy e-prowadnika. Pełny zestaw Indeks szer. Seria R H D K Wymagana wysokość wbudowania: H F = H + mm (przy 0,3 kg/m wagi wypełnienia) 90 Pliki 3D-CD, konfiguratory, PDF 91

10 E6 Wprowadzenie Zalety E6 Zalety Cichy Uniwersalny: Montowany ze wszystkich stron Niski poziom hałasu: Mały skok dla cichej i płynnej pracy Długa żywotność: Minimalne wibracje, wysoka stabilność i odporność na rozciąganie Dynamiczny: Dla dużych prędkości i przyspieszeń Szybkie układanie: Szybki dostęp w promieniu wew. i zew. Zero zużycia: Polimerowa sprężyna - bez połączeń otwór/trzpień Konstrukcja modułowa: Łatwe skracanie i wydłużanie Wysoka stabilność: Dla aplikacji samonośnych Różnorodność: Dostępny jako zamknięta e-tube dla wielu typów Ekstremalnie cichy, minimalne wibracje i ścieranie, praca w pomieszczeniach czystych - E6 Seria E6 oferuje obok obok długiej żywotności wiele innych korzyści. Zapewnia ekstremalnie cichą pracę i operacje o niskich wibracjach. Minimalizuje efekt nierównomiernej pracy wielokąta który może występować w trakcie toczenia się e-prowadnika. Ekstremalnie niski poziom hałasu został potwierdzony w ekspertyzie Rheinland Technical Inspection gency. Nasz rozległy dobór produktu oferuje odpowiedni rozmiar e-prowadnika dla każdej aplikacji oraz szeroki zakres podziału wewnętrznego. To samo dotyczy również elementów mocujących. Typowe przemysły i zastosowania l Pomieszczenia czyste l Drukarki l Manipulacja oraz robotyka l Obrabiarki l Maszyny pomiarowe l Produkcja półprzewodników l Przemysł medyczny l Przemysł elektroniczny l Mechanika ogólna Certyfikat IP - Raport IG 0-0: ISO Klasa 1, zgodne z DIN EN ISO 16-1 dla systemu E6, seria E CR dla v = 0,5 m/s, 2 m/s 37dB() - testowane w igus lab, (v = 1, m/s), seria E LEVEL 1 absorpcji potwierdzony w Instytucie IP-Fraunhofer zgodnie z SEMI E7-099 dla standardowego materiału E6. Specjalny materiał "igumid ESD" dla aplikacji ESD/TEX dostępny na zapytanie. Ciągle stała przewodność dzięki połączeniu kołek-otwór Napęd liniowy zapewnia bardzo dynamiczny montaż PCB. System ten jest dwukrotnie szybszy od systemów napędzanych pasem zębatym, został zaprojektowany aby wytrzymać wysokie obciążenia dynamiczne. System e-prowadnika E6 zapewnienia prowadzenie energii, chłodziwa i przesyłu danych wraz ultra-niskim poziomem hałasu i wibracji plikacja na boku z długim przesuwem z serią E cicha i z brakiem wibracji konicznym przy pracy z kamerą E6 jest jednym z najlepszych rozwiązań prowadzenia danych i mediów dla ploterów, dzięki płynnej pracy i dużym siłom mechanicznym Testy natężenia dźwięku - Skorygowany poziom zewnętrznego natężenia dźwięków e-prowadnik Średnia skorygowanego Metoda testowa Seria poziomu ciśnienia akustycznego igus Seria E6.29* 37 db() samonośny v = 1,0 m/s igus Seria E6.52* 1 db() samonośny, na boku v = 0,5 m/s igus Seria E db() samonośny v = 2,0 m/s Prowadnik 1 produkt konkurencji 77 db() samonośny v = 2,0 m/s Prowadnik 2 produkt konkurencji 6 db() samonośny v = 2,0 m/s Prowadnik 3 produkt konkurencji 73 db() samonośny v = 2,0 m/s Źródło: TÜV Rheinland *Źródło: laboratorium igus Natężenie dźwięku 6 db() Pomiar przeprowadzony przez Rhieland Technical Inspection uthority (TÜV Rheinland) w maju 2002 wykazuje wartość 6 db() w 2 m/s i z długością samonośną na 1,5 m dla serii E i wszystko to przy min. db() poziomu ciśnienia akustycznego pochodzącego z hałasu otoczenia. Otrzymaliśmy oficjalny certyfikat Rhine land Technical Inspection u thority (TÜV Rheinland Berlin Bran den burg) i chętnie prześlemy Państwu na życzenie jego kopię. 92 Pliki 3D-CD, konfiguratory, PDF 93

11 E6 Pomieszczenia czyste E6 Tabela wyboru Seria Wysokość wew. Szerokość wew. Szerokość zew. Wysokość zew. Promień gięcia Maks. długość Strona hi ha R samonośna [m] Poprzeczki co 2 ogniwo e-prowadniki dla niemalże wszystkich aplikacji - Standard E ,75 E ,90 E ,75 E ,00 E ,00 E6.0L , E , Rezygnując z połączeń otwór/trzpień samonośna seria E6 jest bardzo odporna na ścieranie i może być stosowana w pomieszczeniach czystych e-prowadnik E6 zakwalifikowany do pomieszczeń czystych W wielu aplikacjach które stosują kłopotliwe specjalne rozwiązania, może zostać zastosowany prosty standardowy e-prowadnik. Gruntowny test został opracowany i przeprowadzony dla ruchu samonośnego i ślizgowego. Dla wielu aplikacji e-prowadniki ze specjalnego materiału są niemalże całkowicie odporne na ścieranie. Szczegółowe rezultaty testu są dostępne na życzenie. Testy IP potwierdzają wymagania e-prowadników igus w pomieszczeniach czystych. "Testy i certyfikaty są bardzo dobre!" W pomieszczeniach czystych wymagana jest bardzo wysoka odporność na ścieranie części ruchomych, dlatego e-prowadniki muszą być bardzo odporne na ścieranie żeby odpowiadać normom wymaganym dla tych wrażliwych środowisk. e-tubes całkowicie zamknięta, doskonała ochrona kabli R ,75 R ,75 R , Certyfikat IP - Raport IG 0-0: Specjalny materiał "cleanroom" (pomieszczenia czyste) - ISO klasa 1, zgodne z DIN EN ISO 16-1 dla serii E CR dla v = 0,5 m/s, 2,0 m/s Materiał standardowy- ISO Klasa 3, zgodne z DIN EN ISO 16-1 dla serii E dla v = 0,5 m/s, 2,0 m/s i seria E z włożonymi kablami CF3.15.0, CF , CF PB.LC.D Diagram: dania Laboratory of Machine Tools and Production Engineering (WZL) RWTH achen nad "Testami wibracji w prowadnikach przewodów". Wynik: System "E6" firmy igus GmbH, Cologne, charakteryzuje się ekstremalnie niskimi wibracjami i cichym biegiem. 9 Pliki 3D-CD, konfiguratory, PDF 95

12 E6 Dane techniczne Przegląd E6 Struktura numeru zamówienia i opcje Dane techniczne Opcje numeru zamówienia na bazie serii E6.52 FL G FL B Prędkość ślizgowa / przyspieszenie (maksymalne) na zapytanie1) Prędkość / przyspieszenie FL G max. max. 20 [m/s] / max. 200 ] [m/s2 Prędkość / przyspieszenie FL B max. max. 3 [m/s] / max. 6 ] [m/s2 Standard Standard Wersja NC - (no camber) bez naprężenia wstępnego NC-Wersja Dopuszczalna temperatura C - do + C NC Klasa palności VDE 0 IIC UL9-HB FL G = z prostym biegiem FL B = z ugięciem 1) W niektórych przypadkach możliwe jest też zastosowanie ślizgowe, prosimy o kontakt z igus. E R.0 E R.0.NC Przegląd metod instalacji, maksymalny przesuw e-prowadnik / e-tube Seria plikacja samonośna plikacja ślizgowa Pionowo wisząca Pionowo stojąca Montowana na boku, samonośna Dostępne prosto z magazynu Termin dostawy: na zapytanie E6.29 / R6.29 1,75 m na zapytanie 1) m 2,0 m na zapytanie Przykład zamówienia Struktura nr. zamówienia i opcje koloru na bazie serii E6.52 E6.35 1,90 m na zapytanie 1) m 2,0 m na zapytanie E6. / R6. 2,75 m na zapytanie 1) m 2,0 m na zapytanie E6.52 / R6.52 3,00 m na zapytanie 1) m 2,0 m na zapytanie E6.62,00m na zapytanie 1) m 3,0 m na zapytanie E6.0L 2, m na zapytanie 1) m,0 m na zapytanie Przykład zamówienia kompletnego e-prowadnika (1,0 m), kolor czarny, z elementami mocującymi i podziałem wewnętrznym: e-prowadnik (1,0 m) Prosimy podać długość e-prowadnika lub ilość ogniw: 1,0 m lub 3 ogniwa + Elementy mocujące KM, wahliwy -1 zestaw + Podział wewnętrzny z 2 separatorami co 2 ogniwo Tekst zamówienia: 1,0 m E E x 3222 E E x 3222 E6.0 5,25 m na zapytanie 1) m,0 m na zapytanie 1) W niektórych przypadkach możliwe jest też zastosowanie ślizgowe, prosimy o kontakt z igus. Klucz zamówienia Ogólne opcje kolorów igus dla e-prowadników i e-tube e-prowadnik z poprzeczkami E Kolor Indeks zamówienia Kolor Indeks zamówienia na każdym ogniwie: e-tube całkowicie zamknięta: R Czarny Standard, zawsze na magazynie.0 Popielaty tylko materiał ESD.ESD ały kolor specjalny Szarobiały kolor specjalny.1.1s Szary brąz tylko materiał HT.HT Pomarańczowy kolor specjalny.2 Seria / Typ Szary specjalny kolor tylko dla e-prowadnika.3 Żółty kolor specjalny. Indeks szerokości (zależny od ) Mglisty specjalny kolor dla e-tubes.31 Jasnoszary kolor specjalny.1 Promień gięcia R Indeks kolorów (standardowo Czarne e-prowadniki dostępne prosto z magazynu! Termin dostawy dla specjalnych kolorów: na zapytanie czarny) E = z poprzeczkami co drugie ogniwo, szerokość wewnętrzna 0 mm, promień R 75 mm, kolor czarny 96 Pliki 3D-CD, konfiguratory, PDF 97

13 Waga wypełnienia E6.29 R6.29 E6 Seria E6.29 R6.29 Dobór produktu Ekstremalnie cichy, minimalne wibracje, średni rozmiar 29 2 e-prowadnik e-tube E6 Seria E6.29 R6.29 kcesoria Element mocujący KM Montaż ze wszystkich stron wahliwe 61 6 E6.29 R6.29 Koniec ruchomy Koniec stały Widok z E6./R E6./R przodu na 27 n x KM...E6.29 poprzeczki co 2 ogniwo...r6.29 całkowicie zamknięta e-prowadnik Seria E6.29 poprzeczki co drugie ogniwo (wyjmowane wzdłuż obu promieni) e-tubes Seria R6.29 całkowicie zamknięta (pokrywy usuwane wzdłuż zewnętrznego i wewnętrznego promienia) +19,5 +19,5 e-prowadnik / e-tubes E6.29. E6.29. E6.29. E6.29. R6.29. R6.29. R6.29. R R.0 0. R.0 0. R.0 0. R.0 E6.29. R6.29.* 0. R.0 E6.29. R R FL 3.0 B 2.0 FL G E6.29 0,73 0,75 0,7 0,0 0,3 0,5 R6.29 0,0 0,5 0,9 0,9 0,97 1,03 25 max. D 27 S/2 R Nr art e-prowadnik / e-tubes E6.29. E6.29. R6.29.* 090. R.0 R6.29.* 0. R.0 E6.29. E6.29. E6.29. R6.29. R R R.0 1. R * 29 / 2 35 S E6.29 Dostępne promienie gięcia R uzupełnić o wybrany promień. (R). Przykład: E = e-prowadnik z poprzeczkami co 2 ogniwo szer. wew. 0 mm, promień R 0 mm, kolor czarny R = e-tube całkowicie zamknięta, szer. wew. 0 mm, promień R 0 mm, kolor czarny Wymiary Długość samonośna FL G / FL B [m] Długość przesuwu S [m] *2 mm tylko e-prowadnik 0, 0,90 0,93 0,95 1,00 H - 35 R6.29 1,0 1,13 1,1 1,22 *Szerokość dostępna na zapytanie, prosimy o kontakt z igus! Koniec ruchomy Koniec stały Wys. wew. e-prowadnik 29 mm e-tube 2 mm Skok 22 mm/ogniwo Ogniw/m 6 (12 mm) Dł. e-prowadnika S / 2 + K H H F = H + Indeks szer E E E E E E ø,5 / t=5,2 KM wahliwe Standard Zalecane dla aplikacji samonośnych pełny zestaw KM wahliwe: R R R R R R Wymiar Indeks szer Te typy elementów mocujących są ustawiane automatycznie. Dla zmontowanej wersji prosimy wybrać indeks. pełny zestaw KM wahliwe: (KM = Polimerowo-metalowy element mocujący) *Dostępne na zapytanie, prosimy o kontakt z igus! E E R6.290.* R6.290.* E E E6.290 R R E Wymiar Struktura numeru art.... musi być dodane dla dostawy z zamotowanymi elementami mocującymi Pełny zestaw Indeks szer. Systemy mocowania m.in. zaciski, grzebienie kablowe, nuggets i obejmy nasadowe są dostępne prosto z magazynu. Całkowity zakres chainfix z opcjami zamówienia od strony 61 Seria R H D K Wymagana wysokość wbudowania: H F = H + mm (przy 2,0 kg/m wagi wypełnienia) 9 Pliki 3D-CD, konfiguratory, PDF

14 E6.29 R6.29 E6 Seria E6.29 kcesoria Nowość w tym katalogu Podział wewnętrzny Nowa generacja Tylko dla e-prowadników Dotychczasowy podział wewnętrzny z elementami opcjonalnymi E6 Seria R6.29 kcesoria Podział wewnętrzny Tylko dla e-tubes Dotychczasowy podział wewnętrzny z elementami opcjonalnymi E6.29 R6.29 2,0 2,0 7 7,5 2 7, X min. 1 Uwaga: Prosimy przestrzegać odstępu bocznego wartości 1 mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. R Uwaga: Prosimy przestrzegać odstępu bocznego wartości mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. min. X -1 Separator standardowy, szeroka stopa niezamontowany29.1 zamontowany Separator, wąska góra niezamontowany29.2 zamontowany Separator z zatrzaskami dla poprzeczek zatrzaskowych* niezamontowany29.5 zamontowany Półka pełnej szerokości, zamontowana niezamontowana 20.X zamontowana 23.X Półki pełnej szerokości - dla standardowego podziału wewnętrznego Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Standard - dla wszystkich aplikacji Separator z szeroką stopą z maksymalną siłą zamocowania i bezpiecznie stojący w e-prowadniku. Do szybkiego montażu Mocno trzymany z jednej strony z szeroką stopą, wąska stopa po przeciwnej stronie do szybkiego montażu kabli (lekki zacisk). Bezpieczne mocowanie w odstępach 2 mm Separator zatrzaskowy do dokładnego pozycjonowania e-prowadnika. Zalecany dla aplikacji leżących na boku. Podział poziomy Półka o pełnej szerokości jest bezpiecznie zamontowana na dwóch końcach separatora, z możliwością ustawienie stałej szerokości. Separatory mogą być swobodnie przesuwane nad półką w pozycji poziomej. Mogą być stosowane na 3 wysokościach Separator, dla e-tubes niezamont. R zamontowany R Separator z zintegrowanym systemem mocowania Separator z systemem mocowania, nr art. E Z (dla e-prowadników) i R Z (dla e-tubes) może być zintegrowany z elementem mocującym i może być również umieszczony w każdym punkcie e-prowadnika. Ta kombinacja systemu mocowania i podziału wewnętrznego, może być zainstalowana na pierwszym lub ostatnim ogniwie i jest prosta w montażu za pomocą każdego śrubokręta. Więcej informacji od strony 63 Opcja: Zestaw rynien podpierających. Do podparcia dolnego odcinka e-prowadnika. Prosta jednoczęściowa rynna podpierająca, przystosowana do twoich wymiarów i specyfikacji. Kompletny zakres z opcjami zamówienia od strony 69 Separator R (tylko dla e-tubes) Dla e-tubes R6.29. Nacięcia w tym seperatorze oznaczają tę stronę która trzyma pokrywę. 0 Pliki 3D-CD, konfiguratory, PDF 1

15 Waga wypełnienia E6.35 E6 Seria E6.35 Dobór produktu Ekstremalnie cichy, minimalne wibracje, średni rozmiar 35 E6 Seria E6.35 kcesoria Element mocujący KM Montaż ze wszystkich stron wahliwe E6.35 Koniec ruchomy Koniec stały Widok z przodu E E na KM,5 nx 25 7, E6.35 poprzeczki co drugie ogniwo e-prowadnik Seria E6.35 poprzeczki co drugie ogniwo (wyjmowane wzdłuż obu promieni) B = + 2 = + 12 e-prowadnik E R.0 E R.0 E R.0 E R.0 E R.0 E R *Promień dostępny na zapytanie, prosimy o kontakt z igus! FL B D,5 S/2 FL G E6.35 0, 0,90 0,92 0,9 0,96 0,99 Dostępne promienie gięcia R * 1 31 max. R e-prowadnik E R.0 E R.0 E R.0 E R.0 E R S , uzupełnić o wybrany promień. (R). Przykład: E = e-prowadnik z poprzeczkami co 2 ogniwo szer. wew. 0 mm, promień R 0 mm, kolor czarny Wymiary Długość samonośna FL G / FL B [m] Długość przesuwu S [m] Koniec ruchomy Koniec stały Wys. wew. 35 mm H - E6.35 1,01 1,03 1,05 1,07 1,11 Skok 25 mm/ogniwo Ogniw/m (00 mm) Dł. e-prowadnika S / 2 + K H H F = H + Indeks szer E E E E E E ø 5,5 / t=5,2 Wym. Wym. B KM wahliwe Standard Zalecane dla aplikacji samonośnych pełny zestaw KM wahliwe: (KM = Polimerowy-metalowy element mocujący) Te typy elementów mocujących są ustawiane automatycznie. Dla zmontowanej wersji prosimy wybrać indeks. 0 Indeks szer pełny zestaw KM wahliwe: E E E E E Wym. Struktura numeru art. E musi być dodane dla dostawy z zamotowanymi elementami mocującymi Pełny zestaw Indeks szer. Systemy mocowania m.in. zaciski, grzebienie kablowe, nuggets i obejmy nasadowe są dostępne prosto z magazynu. Całkowity zakres chainfix z opcjami zamówienia od strony Seria Wym. B R * 1 H D K Wymagana wysokość wbudowania: H F = H + mm (przy 2,0 kg/m wagi wypełnienia) *Promień dostępny na zapytanie, prosimy o kontakt z igus! 2 Pliki 3D-CD, konfiguratory, PDF 3

16 E6.35 E6 Seria E6.35 kcesoria Nowość w tym katalogu Podział wewnętrzny Nowa generacja Dotychczasowy podział wewnętrzny z elementami opcjonalnymi E6 Seria E6.35 Dodatkowe akcesoria E ,0 35 Separator z zintegrowanym systemem mocowania Separator z systemem mocowania, nr art. E Z może być zintegrowany z elementem mocującym i może być również umieszczony w każdym punkcie e-prowadnika. Ta kombinacja systemu mocowania i podziału wewnętrznego, może być zainstalowana na pierwszym lub ostatnim ogniwie i jest prosta w montażu za pomocą każdego śrubokręta. Więcej informacji od strony 63,5 min.1 E E E X E Uwaga: Prosimy przestrzegać odstępu bocznego wartości 13 mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. X -1 Separator standardowy, szeroka stopa niezamontowanye zamontowany E Separator, wąska góra niezamont. E zamontowany E Separator zatrzaskowy dla poprzeczek wypustowych* niezamont. E zamontowany E Półka pełnej szerokości, zamontowana niezamont. 20.X zamontowana 23.X Standard - dla wszystkich aplikacji Separator z szeroką stopą z maksymalną siłą zamocowania i bezpiecznie stojący w e-prowadniku. Do szybkiego montażu Mocno trzymany z jednej strony z szeroką stopą, wąska stopa po przeciwnej stronie do szybkiego montażu kabli (lekki zacisk). Bezpieczne mocowanie w odstępach 2 mm Separator zatrzaskowy do dokładnego pozycjonowania e-prowadnika. Zalecany dla aplikacji leżących na boku. *Dostępny na zapytanie, prosimy o kontakt z igus Podział poziomy Półka o pełnej szerokości jest bezpiecznie zamontowana na dwóch końcach separatora, z możliwością ustawienie stałej szerokości. Separatory mogą być swobodnie przesuwane nad półką w pozycji poziomej. Mogą być stosowane na 3 wysokościach. Półki pełnej szerokości - dla standardowego podziału wewnętrznego Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Opcja: Zestaw rynien podpierających. Do podparcia dolnego odcinka e-prowadnika. Prosta jednoczęściowa rynna podpierająca, przystosowana do twoich wymiarów i specyfikacji. Kompletny zakres z opcjami zamówienia od strony 69 Zmontowany prowadnik redukuje znacząco przepustowość i czas montażu. Ponieważ w tym systemie pozycjonowania wymagana jest przydatność do pracy w pomieszczeniach czystych, każdy zmontowany system e-prowadników jest dostarczany z protokołem czystości. Pliki 3D-CD, konfiguratory, PDF 5

17 Waga wypełnienia E6. R6. promienia) e-prowadnik / e-tubes E6.. E6.. E6.. R6..* 0. R.0 R6..* 0. R.0 R6..* 052. R.0 E6.. R R.0 E6.. R6..* 0. R.0 E6.. R R.0 E6.. E6.. R6..* 07. R.0 R6..* 0. R.0 E6 Seria E6. R6. Dobór produktu Ekstremalnie cichy, minimalne wibracje, średni rozmiar...e6. poprzeczki co drugie ogniwo E6. 1,29 1,33 1,3 1,3 1,1 1,3 1, 1,53 R6. 1,59 1,65...R6. całkowicie zamknięta e-prowadnik / e-tubes E6.. R6..* 125. R.0 E6.. R6..* 1. R.0 E6.. R6..* 175. R.0 E6.. R6..* 200. R.0 E6.. R6..* 225. R.0 E6.. R6..* 2. R.0 E6.. R6..* 275. R.0 E6.. R6..* 0. R e-prowadnik Seria E6. poprzeczki co drugie ogniwo (wyjmowane wzdłuż obu promieni) e-tubes Seria R6. całkowicie zamknięta (pokrywy usuwane wzdłuż zewnętrznego i wewnętrznego *Szerokość dostępna na zapytanie, prosimy o kontakt z igus! E6. Dostępne promienie gięcia R uzupełnić o wybrany promień. (R). Przykład: E = e-prowadnik z poprzeczkami co 2 ogniwo szer. wew. 0 mm, promień R 0 mm, kolor czarny R = e-tube całkowicie zamknięta, 0 mm, promień R 0 mm, kolor czarny 1,63 1,73 1,3 1,93 2,02 2,12 2,22 2,32 R6. E6 Seria E6. R6. Wymiary plikacje samonośne Krótkie przesuwy FL B D 65 S/2 FL G Długość samonośna FL G / FL B [m] Długość przesuwu S [m] max. R 27, R H D S Koniec ruchomy Koniec stały K Wymagana wysokość wbudowania: H F = H + mm (przy 2,0 kg/m wagi wypełnienia) Na życzenie seria ta jest dostępna dla aplikacji ślizgowych, prosimy o kontakt z igus! Wys. wew. mm H - 5 E6. R6. Skok 27, mm/ogniwo Ogniw/m 36 (01 mm) Dł. e-prowadnika S / 2 + K H H F = H + 6 Pliki 3D-CD, konfiguratory, PDF 7

18 E6. R6. E6 Seria E6. R6. kcesoria Element mocujący KM Montaż ze wszystkich stron wahliwe E6 Seria E6. kcesoria Nowość w tym katalogu Podział wewnętrzny Nowa generacja Tylko dla e-prowadników (e-tubes Dotychczasowy podział wewnętrzny z elementami opcjonalnymi następna strona) E6. R6. Koniec ruchomy Koniec stały Widok z przodu E6./R E6./R na KM 65 n x 27, B = + 26 = + 1 E E X Uwaga: Prosimy przestrzegać odstępu bocznego wartości 1 mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. ø 5, / t=7,2 Indeks pełny zestaw KM Wym. Wym. B szer. wahliwe: (opcja z C-profilem) E6.0. R6.0.* E6.0. R6.0.* E6.0. R6.0.* E6.0. R6.0. E6.0. R6.0.* E6.0. R6.0. E6.0. R6.0.* E6.0. R6.0.* C C C C C C C C *Szerokość dostępna na zapytanie, prosimy o kontakt z igus! 2 1 KM wahliwe Standard Zalecane dla aplikacji samonośnych (KM = Polimerowy-metalowy element mocujący) Te typy elementów mocujących są ustawiane automatycznie. Dla zmontowanej wersji prosimy wybrać indeks. Indeks pełny zestaw KM Wym. Wym. B szer. wahliwe: (opcja z C-profilem) 125. E6.0. R6.0.* C E6.0. R6.0.* C E6.0. R6.0.* C E6.0. R6.0.* C E6.0. R6.0.* C E6.0. R6.0.* C E6.0. R6.0.* C E6.0. R6.0.* C Struktura numeru art. E C... musi być dodane dla dostawy z zamotowanymi elementami mocującymi opcja z C-profilem Pełny zestaw Indeks szer. Seria X -1 Separator standardowy, szeroka stopa niezamontowanye6..1 zamontowany E Separator, wąska góra niezamontowanye6..2 zamontowany E Półka pełnej szerokości, zamontowana niezamontowana 20.X zamontowana 23.X Standard - dla wszystkich aplikacji Separator z szeroką stopą z maksymalną siłą zamocowania i bezpiecznie stojący w e-prowadniku. Do szybkiego montażu Mocno trzymany z jednej strony z szeroką stopą, wąska stopa po przeciwnej stronie do szybkiego montażu kabli (lekki zacisk). Podział poziomy Półka o pełnej szerokości jest bezpiecznie zamontowana na dwóch końcach separatora, z możliwością ustawienie stałej szerokości. Do użycia jako półki pełnej szerokości do dokładnego podziału oraz jako półki dla wzorca na 3 poziomach. Półki pełnej szerokości - dla standardowego podziału wewnętrznego Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Systemy mocowania m.in. zaciski, grzebienie kablowe, nuggets i obejmy nasadowe są dostępne prosto z magazynu. Całkowity zakres chainfix z opcjami zamówienia od strony 61 Pliki 3D-CD, konfiguratory, PDF 9

19 E6. R6. E6 Seria R6. kcesoria Podział wewnętrzny Tylko dla e-tubes (e-prowadnik poprzednia strona) E6 SeriaE6. R6. Dodatkowe akcesoria E6. R Separator z zintegrowanym systemem mocowania Separator z systemem mocowania, nr art. E6..02.Z może być zintegrowany z elementem mocującym i może być również umieszczony w każdym punkcie e-prowadnika. Ta kombinacja systemu mocowania i podziału wewnętrznego, może być zainstalowana na pierwszym lub ostatnim ogniwie i jest prosta w montażu za pomocą każdego śrubokręta. Więcej informacji od strony X R6..11 Uwaga: Prosimy przestrzegać odstępu bocznego wartości 20 mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. Półka pełnej szerokości Szer. X niezamontowana zamontowana Separator, dla e-tubes niezamontowany R6..01 zamontowany R6..11 Półka pełnej szerokości e-prowadnika/e-tubes niezamontowana 1.X zamontowana 111.X Separator R6..01 (tylko dla e-tubes) Dla e-tubes R6.. Nacięcia w tym seperatorze oznaczają tę stronę która trzyma pokrywę. min.20 Półka pełnej szerokości 1.X ta opcja sprawdza się w aplikacjach z wieloma cieńkimi kablami o małych średnicach. Dokładny podział. Półki dla całej szerokości mogą być mocowane na 7 różnych wysokościach (z odstępem co 5 mm). Opcja: Zestaw rynien podpierających. Do podparcia dolnego odcinka e-prowadnika. Prosta jednoczęściowa rynna podpierająca, przystosowana do twoich wymiarów i specyfikacji. Kompletny zakres z opcjami zamówienia od strony 69 System igus E6 w napędzie liniowym dla dużych prędkości 5 Pliki 3D-CD, konfiguratory, PDF

20 Waga wypełnienia E6.52 R6.52 e-prowadnik / e-tubes E6.52. R6.52.* 0. R.0 E6.52. R R.0 E6.52. E6.52. E6.52. R6.52.* 052. R.0 R6.52.* 062. R.0 R6.52.* 0. R.0 E6.52. R R.0 E6.52. R6.52.* 07. R.0 E6.52. R R.0 E6 Seria E6.52 R6.52 Dobór produktu Ekstremalnie cichy, minimalne wibracje, średni rozmiar...e6.52 poprzeczki co drugie ogniwo E6.52 R6.52 1,76 1,7 1,0 1,9 1,1 1,92 1, 1,97 1,7 2,07 1,9 2,12 1,9 2,21 1,9 2,35...R6.52 całkowicie zamknięta e-prowadnik / e-tubes E6.52. E6.52. E6.52. R6.52. R6.52. R R.0 1. R R.0 E6.52. E6.52. E6.52. E6.52. E6.52. R6.52.* 200. R.0 R6.52.* 225. R.0 R6.52.* 2. R.0 R6.52.* 275. R.0 R6.52.* 0. R e-prowadnik Seria E6.52 poprzeczki co drugie ogniwo (wyjmowane wzdłuż obu promieni) e-tubes Seria R6.52 całkowicie zamknięta (pokrywy usuwane wzdłuż zew. i wew. promienia) *Szerokość dostępna na zapytanie, prosimy o kontakt z igus! Dostępne promienie gięcia R E6.52 R6.52 2,07 7 2,17 2,0 2,26 3,03 2,36 3,25 2,5 3,6 3,6 2,6 3,92 2,73,15 uzupełnić o wybrany promień. (R). Przykład: E = e-prowadnik z poprzeczkami co 2 ogniwo szer. wew. 0 mm, promień R 0 mm, kolor czarny R = e-tube całkowicie zamknięta, 0 mm, promień R 0 mm, kolor czarny E6 Seria E6.52 R6.52 Wymiary plikacje samonośne Krótkie przesuwy FL B D 6 S/2 FL G Długość samonośna FL G / FL B [m] Długość przesuwu S [m] max. R S Koniec ruchomy Koniec stały R H D K Wymagana wysokość wbudowania: H F = H + mm (przy 2,0 kg/m wagi wypełnienia) Na życzenie seria ta jest dostępna dla aplikacji ślizgowych, prosimy o kontakt z igus! Wys. wew. 52 mm H - 65 E6.52 R6.52 Skok mm/ogniwo Ogniw/m 3 (20 mm) Dł. e-prowadnika S / 2 + K H H F = H Pliki 3D-CD, konfiguratory, PDF

21 E6.52 R6.52 E6 Seria E6.52 R6.52 kcesoria Element mocujący KM Montaż ze wszystkich stron wahliwe E6 Seria E6.52 kcesoria Nowość w tym katalogu Podział wewnętrzny Nowa generacja Tylko dla e-prowadników (e-tubes Dotychczasowy podział wewnętrzny z elementami opcjonalnymi następna str.) E6.52 R6.52 Koniec ruchomy Koniec stały Widok z przodu E6./R E6./R na KM 6 nx B = + 13,5 1 E E X Nie jest wymagany boczny odstęp do boków ogniw. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. Indeks szer ø 6,5 / t=,2 E R6.520.* C E R C E R6.520.* C E R6.520.* C E R6.520.* C E R C E R6.520.* C E R C 2 15 KM wahliwe Standard Zalecane dla aplikacji samonośnych pełny zestaw KM wahliwe: (opcja z C-profilem) *Szerokość dostępna na zapytanie, prosimy o kontakt z igus! (KM = Polimerowy-metalowy element mocujący) Wym. Wym. B Te typy elementów mocujących są ustawiane automatycznie. Dla zmontowanej wersji prosimy wybrać indeks. Indeks pełny zestaw KM Wym. Wym. B szer. wahliwe: (opcja z C-profilem) 125. E R C E R C E R C E R6.520.* C E R6.520.* C E R6.520.* C E R6.520.* C E R6.520.* C Struktura numeru art. E C... musi być dodane dla dostawy z zamotowanymi elementami mocującymi opcja z C-profilem Pełny zestaw Indeks szer. Seria Systemy mocowania m.in. zaciski, grzebienie kablowe, nuggets i obejmy nasadowe są dostępne prosto z magazynu. Całkowity zakres chainfix z opcjami zamówienia od strony 61 X -1 Separator standardowy, szeroka stopa niezamont. E zamontowany E Separator, wąska góra niezamont. E zamontowany E Półka pełnej szerokości, zamontowana niezamont. 20.X zamontowana 23.X Standard - dla wszystkich aplikacji Separator z szeroką stopą z maksymalną siłą zamocowania i bezpiecznie stojący w e-prowadniku. Do szybkiego montażu Mocno trzymany z jednej strony z szeroką stopą, wąska stopa po przeciwnej stronie do szybkiego montażu kabli (lekki zacisk). Podział poziomy Półka o pełnej szerokości jest bezpiecznie zamontowana na dwóch końcach separatora, z możliwością ustawienie stałej szerokości. Separatory mogą być swobodnie przesuwane nad półką w pozycji poziomej. Mogą być stosowane na jednym poziomie. Półki pełnej szerokości - dla standardowego podziału wewnętrznego Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Pliki 3D-CD, konfiguratory, PDF

22 E6.52 R6.52 E6 Seria R6.52 kcesoria Podział wewnętrzny Tylko dla e-tubes (e-prowadnik poprzednia strona) E6 Seria E6.52 R6.52 Dodatkowe akcesoria E6.52 R Opcjonalnie: Zestaw narzędzi dla rynny podpierającej Do podtrzymywania dolnego biegu. Prosta jednoczęściowa rynna podpierająca, przystosowana do twoich wymiarów i specyfikacji. Kompletny zakres z opcjami zamówienia od strony 69 R Uwaga: Prosimy przestrzegać odstępu bocznego wartości 20 mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. min Separator, dla e-tubes niezamont. R zamontowany R Separator R (tylko e-tubes) Dla e-tubes R6.52. Nacięcia w tym seperatorze oznaczają tę stronę która trzyma pokrywę. System igus E6, Robot typu "Pick & Place"- prędkość m/s, przyspieszenie 7,5 m/s Pliki 3D-CD, konfiguratory, PDF

23 Waga wypełnienia E6.62 e-prowadnik E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E6 Seria E6.62 Dobór produktu Ekstremalnie cichy, minimalne wibracje, średni rozmiar...e6.62 poprzeczki co drugie ogniwo e-prowadnik Seria E6.62 poprzeczki co drugie ogniwo (wyjmowane wzdłuż obu promieni) E6.62 3,22 3,2 3,31 3,35 3,3 3,39 3,2 3,3 3, 3,52 3,57 3,61 3,63 3,65 3,69 3,7 e-prowadnik E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R E6.62 3,7 3,3 3,7 3,91 3,95,00,0,09,13,17,21,26,,35,39,3 E6 Seria E6.62 Wymiary plikacje samonośne Krótkie przesuwy FL B FL G S D S/ Długość samonośna FL G / FL B [m] Długość przesuwu S [m] max. R H D K R 5 62 Koniec ruchomy Koniec stały Wymagana wysokość wbudowania: H F = H + 0 mm (przy 2,0 kg/m wagi wypełnienia) Na życzenie seria ta jest dostępna dla aplikacji ślizgowych, prosimy o kontakt z igus! 61 6 Wys. wew. 62 mm 5 H - 0 E6.62 Skok mm/ogniwo Ogniw/m 20 (00 mm) Dł. e-prowadnika S / 2 + K H H F = H + 0 Dostępne promienie gięcia R uzupełnić o wybrany promień. (R). Przykład: E = e-prowadnik z poprzeczkami co 2 ogniwo szer. wew. 0 mm, promień R 2 mm, kolor czarny Opcja: Zestaw rynien podpierających. Do podparcia dolnego odcinka e-prowadnika. Prosta jednoczęściowa rynna podpierająca, przystosowana do twoich wymiarów i specyfikacji. Kompletny zakres z opcjami zamówienia od strony Pliki 3D-CD, konfiguratory, PDF 519

24 E6.62 E6 Seria E6.62 kcesoria Element mocujący KM Montaż ze wszystkich stron wahliwe E6 Seria E6.62 kcesoria Nowość w tym katalogu Podział wewnętrzny Nowa generacja Dotychczasowy podział wewnętrzny z elementami opcjonalnymi E6.62 Koniec ruchomy Koniec stały Widok z przodu E E na KM 5 nx , B = + = X Nie jest wymagany boczny odstęp do boków ogniw. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika Indeks szer E C E C E C E C E C E C E C E C E C E C E C E C E C E C E C E C ø,5 / t=11,2 Wym KM wahliwe Standard Zalecane dla aplikacji samonośnych pełny zestaw KM wahliwe: (opcja z C-profilem) (KM = Polimerowy-metalowy element mocujący) Wym. B Indeks szer Te typy elementów mocujących są ustawiane automatycznie. Dla zmontowanej wersji prosimy wybrać indeks. pełny zestaw KM wahliwe: (opcja z C-profilem) E C E C E C E C E C E C E C E C E C E C E C E C E C E C E C E C Wym. Wym. B Struktura numeru art. E C... musi być dodane dla dostawy z zamotowanymi elementami mocującymi opcja z C-profilem Pełny zestaw Indeks szer. Seria , X Separator standardowy, szeroka stopa niezamontowany62.1 zamontowany Separator dla poprzeczek QuickLock niezamontowany62.2 zamontowany Separator z zatrzaskami dla poprzeczek zatrzaskowych* niezamontowany62.5 zamontowany Półka pełnej szerokości, zamontowana niezamontowana3200.x zamontowana 32.X Standard - dla wszystkich aplikacji Separator z szeroką stopą z maksymalną siłą zamocowania i bezpiecznie stojący w e-prowadniku. Do szybkiego montażu Separator dla poprzeczek QuickLock 35.X.Q. Mocno trzymany z jednej strony z szeroką stopą, wąska stopa po przeciwnej stronie do szybkiego montażu kabli (lekki zacisk). Bezpieczne mocowanie w odstępach 5 mm Separator zatrzaskowy do dokładnego pozycjonowania e-prowadnika. Zalecany dla aplikacji leżących na boku. Podział poziomy Półka o pełnej szerokości jest bezpiecznie zamontowana na dwóch końcach separatora, z możliwością ustawienie stałej szerokości. Separatory mogą być swobodnie przesuwane nad półką w pozycji poziomej. Mogą być stosowane na 3 wysokościach. Półki pełnej szerokości - dla standardowego podziału wewnętrznego Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Systemy mocowania m.in. zaciski, grzebienie kablowe, nuggets i obejmy nasadowe są dostępne prosto z magazynu. Całkowity zakres chainfix z opcjami zamówienia od strony Pliki 3D-CD, konfiguratory, PDF 521

25 Waga wypełnienia E6.0L e-prowadnik E6.0L. 0. R.0 E6.0L.. R.0 E6.0L. 11. R.0 E6.0L. 12. R.0 E6.0L. 13. R.0 E6.0L. 15. R.0 E6.0L. 16. R.0 E6.0L. 17. R.0 E6.0L. 1. R.0 E6.0L. 20. R.0 E6.0L. 21. R.0 E6.0L. 22. R.0 E6.0L. 23. R.0 E6.0L. 25. R.0 E6.0L. 26. R.0 E6.0L. 27. R.0 E6.0L. 2. R.0 E6.0L.. R.0 E6.0L. 31. R.0 E6 Seria E6.0L Dobór produktu Ekstremalnie cichy, minimalne wibracje, średni rozmiar...e6.0l poprzeczki co drugie ogniwo e-prowadnik Seria E6.0L poprzeczki co drugie ogniwo (wyjmowane wzdłuż obu promieni) E6.0L 3,2 3,33 3,3 3,3 3,9 3,55 3,61 3,67 3,73 3,79 3,5 3,91 3,97,02,09,1,20,26,32 e-prowadnik E6.0L. 32. R.0 E6.0L. 33. R.0 E6.0L. 35. R.0 E6.0L. 36. R.0 E6.0L. 37. R.0 E6.0L. 3. R.0 E6.0L.. R.0 E6.0L. 1. R.0 E6.0L. 2. R.0 E6.0L. 3. R.0 E6.0L. 5. R.0 E6.0L. 6. R.0 E6.0L. 7. R.0 E6.0L.. R.0 E6.0L.. R.0 E6.0L. 51. R.0 E6.0L. 52. R.0 E6.0L. 53. R.0 E6.0L. 55. R E6.0L,3,,,56,62,6,7,0,5,92 5,03 5,09 5,15 5,21 5,27 5,33 5,39 5,5 5,51 E6 Seria E6.0L Wymiary plikacje samonośne Krótkie przesuwy FL B FL G Długość samonośna FL G / FL B [m] Długość przesuwu S [m] max. D 5 S/2 R H D K R 65 0 Wymagana wysokość wbudowania: H F = H + 0 mm (przy 5,0 kg/m wagi wypełnienia) *Promień dostępny na zapytanie, prosimy o kontakt z igus Na życzenie seria ta jest dostępna dla aplikacji ślizgowych, prosimy o kontakt z igus! S Koniec ruchomy Koniec stały Wys. wew. 0 mm H - E6.0L Skok 65 mm/ogniwo Ogniw/m 16 ( mm) Dł. e-prowadnika S / 2 + K H H F = H + 0 *Promień dostępny na zapytanie, prosimy o kontakt z igus Dostępne promienie gięcia R 0* 1* * 2* 0* uzupełnić o wybrany promień. (R). Przykład: E6.0L = e-prowadnik z poprzeczkami co 2 ogniwo szer. wew. 0 mm, promień R 175 mm, kolor czarny Opcja: Zestaw rynien podpierających. Do podparcia dolnego odcinka e-prowadnika. Prosta jednoczęściowa rynna podpierająca, przystosowana do twoich wymiarów i specyfikacji. Kompletny zakres z opcjami zamówienia od strony Pliki 3D-CD, konfiguratory, PDF 523

26 E6.0L E6 Seria E6.0L kcesoria Element mocujący KM Montaż ze wszystkich stron wahliwe E6 Seria E6.0L kcesoria Nowość w tym katalogu Podział wewnętrzny Nowa generacja Dotychczasowy podział wewnętrzny z elementami opcjonalnymi E6.0L Koniec ruchomy Koniec stały Widok z przodu E6.00L...2 E6.00L...1 na KM 5 5 nx ,5 0 B = KM + KM KM 1 min X Uwaga: Prosimy przestrzegać odstępu bocznego wartości 16 mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. szer E6.00L C E6.00L.. 12.C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L.. 12.C E6.00L C ø,5 / t=11, KM wahliwe Standard Zalecane dla aplikacji samonośnych Indeks pełny zestaw KM wahliwe: (opcja z C-profilem) (KM = Polimerowy-metalowy element mocujący) Wym KM szer Te typy elementów mocujących są ustawiane automatycznie. Dla zmontowanej wersji prosimy wybrać indeks. E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L.. 12.C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L C E6.00L.. 12.C E6.00L.. 12.C E6.00L C E6.00L C E6.00L C E6.00L C Wym. KM Struktura numeru art. E6.00L..12.C... musi być dodane jeżeli elementy mocujące mają być zamontowane opcja z C-profilem Pełny zestaw Indeks szer. Seria Systemy mocowania m.in. zaciski, grzebienie kablowe, nuggets i obejmy nasadowe są dostępne prosto z magazynu. Całkowity zakres chainfix z opcjami zamówienia od strony 61 Pliki 3D-CD, konfiguratory, PDF Indeks pełny zestaw KM wahliwe: (opcja z C-profilem) ,5 1 1,5,5 X Separator standardowy, szeroka stopa niezamontowany0.1 zamontowany Separator dla poprzeczek QuickLock niezamontowany0.2 zamontowany Separator, wąska stopa niezamontowany0.3 zamontowany Separator, asymetryczny niezamontowany0. zamontowany 0..1 Separator z zatrzaskami dla poprzeczek zatrzaskowych niezamontowany0.5 zamontowany Półka pełnej szerokości, zamontowana niezamontowana520.x zamontowana 521.X Standard - dla wszystkich aplikacji Separator z szeroką stopą z maksymalną siłą zamocowania i bezpiecznie stojący w e-prowadniku. Do szybkiego montażu Separator dla poprzeczek QuickLock.X.Q. Mocno trzymany z jednej strony z szeroką stopą, wąska stopa po przeciwnej stronie do szybkiego montażu kabli (lekki zacisk). Dla wielu cieńkich kabli Separator z wąską podstawą dla dużej ilości wąskich kabli ułożonych równolegle. Oszczędność miejsca w e-prowadniku. Do aplikacji montowanych na boku Separator asymetryczny dla określonego odstępu. Nie wymaga dodatkowych rozpórek. Bezpieczne mocowanie w odstępach 5 mm Separator zatrzaskowy do dokładnego pozycjonowania e-prowadnika. Zalecany dla aplikacji leżących na boku. Podział poziomy Półka o pełnej szerokości jest bezpiecznie zamontowana na dwóch końcach separatora, z możliwością ustawienie stałej szerokości. Separatory mogą być swobodnie przesuwane nad półką w pozycji poziomej. Mogą być stosowane na 5 poziomach. Półki pełnej szerokości - dla standardowego podziału wewnętrznego Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana

27 Waga wypełnienia E6.0 e-prowadnik E R.0 E R.0 E R.0 E R.0 E6.0.. R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E6.0.. R.0 E6 Seria E6.0 Dobór produktu Ekstremalnie cichy, minimalne wibracje, średni rozmiar...e6.0 poprzeczki co drugie ogniwo e-prowadnik Seria E6.0 poprzeczki co drugie ogniwo (wyjmowane wzdłuż obu promieni) E6.0 5,21 5,2 5,33 5,3 5,5 5, 5,57 5,62 5,6 5,7 5,0 5,6 5,92 5,9 6,0 6, 6,16 6,21 6,2 6,33 6,39 e-prowadnik E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E6.0.. R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E R.0 E6.0.. R.0 E6.0.. R.0 E R.0 E R.0 E R.0 E R.0 E6.0.. R E6.0 6,5 6,51 6,57 6,63 6,69 6,75 6,0 6, 6,92 6,99 7,0 7, 7,16 7,22 7,2 7,3 7, 7,6 7,52 7,5 7,1 E6 Seria E6.0 Wymiary plikacje samonośne Krótkie przesuwy FL B FL G Długość samonośna FL G / FL B [m] Długość przesuwu S [m] max. D 5 S/2 R 65 0 S Koniec ruchomy Koniec stały R H D K Wymagana wysokość wbudowania: H F = H + 0 mm (przy 5,0 kg/m wagi wypełnienia) Na życzenie seria ta jest dostępna dla aplikacji ślizgowych, prosimy o kontakt z igus! Wys. wew. 0 mm 5 5 H - E6.0 Skok 65 mm/ogniwo Ogniw/m 16 ( mm) Dł. e-prowadnika S / 2 + K H H F = H + 0 Dostępne promienie gięcia R uzupełnić o wybrany promień. (R). Przykład: E = e-prowadnik z poprzeczkami co 2 ogniwo szer. wew. 0 mm, promień R 0 mm, kolor czarny Opcja: Zestaw rynien podpierających. Do podparcia dolnego odcinka e-prowadnika. Prosta jednoczęściowa rynna podpierająca, przystosowana do twoich wymiarów i specyfikacji. Kompletny zakres z opcjami zamówienia od strony Pliki 3D-CD, konfiguratory, PDF 527

28 E6.0 E6 Seria E6.0 kcesoria Element mocujący KM Montaż ze wszystkich stron wahliwe E6 Seria E6.0 kcesoria Nowość w tym katalogu Podział wewnętrzny Nowa generacja Dotychczasowy podział wewnętrzny z elementami opcjonalnymi E6.0 Koniec ruchomy Koniec stały Widok z E E przodu na KM 5 5 n x ,5 1 0 B = + = + 2 min X Uwaga: Prosimy przestrzegać odstępu bocznego wartości 16 mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. 52 ø,5 / t=11,2 Indeks pełny zestaw KM szer. wahliwe: (opcja z C-profilem) 05. E C 06. E C 07. E C 0. E C. E C 11. E C 12. E C 13. E C 15. E C 16. E C 17. E C 1. E C 20. E C 21. E C 22. E C 23. E C 25. E C 26. E C 27. E C 2. E C. E C (KM = Polimerowy-metalowy element mocujący) KM wahliwe Standard Zalecane dla aplikacji samonośnych Wym. Wym. B szer Te typy elementów mocujących są ustawiane automatycznie. Dla zmontowanej wersji prosimy wybrać indeks. E C 3 E C 353 E C 365 E C 37 E C 390 E C 3 E C 15 E C 2 E C E C 53 E C 65 E C 7 E C 90 E C 3 E C 515 E C 52 E C 5 E C 553 E C 565 E C 57 E C 62 Struktura numeru art. E C Wym. Wym. B Systemy mocowania m.in. zaciski, grzebienie kablowe, nuggets i obejmy nasadowe są dostępne prosto z magazynu. Całkowity zakres chainfix z opcjami zamówienia od strony 61 Pliki 3D-CD, konfiguratory, PDF Indeks pełny zestaw KM wahliwe: (opcja z C-profilem) musi być dodane dla dostawy z zamotowanymi elementami mocującymi opcja z C-profilem Pełny zestaw Indeks szer. Seria 1 1 3,5 1 1,5,5 X -1 Separator standardowy, szeroka stopa niezamontowany0.1 zamontowany Separator dla poprzeczek QuickLock niezamontowany0.2 zamontowany Separator, wąska stopa niezamontowany0.3 zamontowany Separator, asymetryczny niezamontowany0. zamontowany 0..1 Separator, asymetryczny niezamontowany0.5 zamontowany Półka pełnej szerokości, zamontowana niezamontowana520.x zamontowana 521.X Standard - dla wszystkich aplikacji Separator z szeroką stopą z maksymalną siłą zamocowania i bezpiecznie stojący w e-prowadniku. Do szybkiego montażu Separator dla poprzeczek QuickLock.X.Q. Mocno trzymany z jednej strony z szeroką stopą, wąska stopa po przeciwnej stronie do szybkiego montażu kabli (lekki zacisk). Dla wielu cieńkich kabli Separator z wąską podstawą dla dużej ilości wąskich kabli ułożonych równolegle. Oszczędność miejsca w e-prowadniku. Do aplikacji montowanych na boku Separator asymetryczny dla określonego odstępu. Nie wymaga dodatkowych rozpórek. Bezpieczne mocowanie w odstępach 5 mm Separator zatrzaskowy do dokładnego pozycjonowania e-prowadnika. Zalecany dla aplikacji leżących na boku. Podział poziomy Półka o pełnej szerokości jest bezpiecznie zamontowana na dwóch końcach separatora, z możliwością ustawienie stałej szerokości. Separatory mogą być swobodnie przesuwane nad półką w pozycji poziomej. Mogą być stosowane na 5 poziomach. Półki pełnej szerokości - dla standardowego podziału wewnętrznego Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana

29 E6.1 Wprowadzenie Zalety Nowość w tym katalogu E6.1 Dodatki kcesoria Uniwersalny: Instalacja na wszystkich stronach Szybkie wypełnianie: Szybki dostęp w promieniu wew. i zew. Cicha praca: rdzo cichy i o niskich wibracjach dzięki małemu skokowi Dynamiczny: Do dużych przyspieszeń i prędkości Długa żywotność: Minimalne wibracje, duża stabilność i odporność na rozciąganie Odporny na ścieranie: Polimerowe sprężyny - brak połączeń otwór/trzpień Konstrukcja modułowa: Mogą być wydłużane i skracane Specjalność serii E61.29: Poprzeczki otwierane z obu stron Więcej dynamiki, płynna praca, łatwe do otwarcia, 2 generacja Seria E6.1 jest konsekwentnym postępem serii E6. Jednoczy ona w sobie wszystkie jej zalety jak stabilność i zdolność do pracy w pomieszczeniach czystych, jest lżejsza, szybsza i cichsza. Dodatkowo został uproszczony dostęp do wnętrza e-prowadnika i montaż. l Poprzeczki są otwierane z obu stron (seria E61.29) i usuwane wzdłuż zewnętrznego i wewnętrznego promienia l Wersja NC bez naprężenia dzięki obróceniu ogniwa wewnętrznego l Ekstremalnie cichy za sprawą małego skoku i specjalnym zderzakom l rdzo małe wibracje l Ogniwa o niskim poziomie ścierania (bez połączeń otwór/trzpień) l Prawie całkowity brak efektu poruszania się wieloboku a tym samym operacje "gładko ślizgające" l Szybsze przedłużanie i skracanie dzięki zoptymalizowanej konstrukcji połączeń l Gładsze i pozbawione kantów wnętrze przedłuża okres żywotności kabli i węży l Redukcja ciężaru o. % w porównaniu z systemem E6 l Korzystny cenowo Typowe przemysły i zastosowania l Przemysł półprzewodników l Drukarnie l plikacje z najwyższymi przyspieszeniami i tam gdzie ważna jest eliminacja hałasu i ścierania Ekstremalnie niskoszumowy Certyfikat IP - Raport IG : ISO Klasa 1, zgodne z DIN EN ISO 16-1 dla systemu E6.1, seria E i E CR dla v = 0,5 m/s, 1 m/s, 2 m/s Nowa generacja podziału wewnętrznego jeszcze bardziej przyjazny kablom System mocowania np.: obejmy, grzebienie, zatrzaski plug-in od strony 61 Ciężar 0,9 0, 0,7 0,6 0,5 0, 0,3 0,2 0,1 E6.29 E R.0 Redukcja wagi T3.29 T R.0 Nowy mechanizm otwierania zatrzaskowego, seria E61.29 z otwieraniem z lewej lub prawej strony Sztywne i wahliwe KM Wewnętrzne testy laboratorium igus dla systemu E6.1 Nowość E61.29 E R.0 Nowa generacja E6.1 dzięki swojej niskiej wadze może być stosowana w dużych przyspieszeniach, co czyni ją wysokodynamiczną i bardzo cichą serią e-prowadników. Poziom hałasu db() 20 Poziom hałasu-2db() Nowość E61.29 Promień 1 m/s Element mocujący KM do zamocowania z wszystkich stron Zestaw narzędzi dla rynny prowadzącej. Do podpierania dolnego biegu od strony 69 E6.29 Promień 1 m/s Nowość E61.29 Promień 2 m/s E6.29 Promień 2 m/s Seria E61.29 testowana w laboratorium igus została poddana mierzeniu poziomu hałasu z wynikiem o 2 db() niższym niż i tak już prowadząca w tej klasie seria igus E Pliki 3D-CD, konfiguratory, PDF 531

30 E6.1 Tabela wyboru Dane techniczne Przegląd E6.1 Struktura numeru zamówienia i opcje Seria Wysokość wew. Szerokość wew. Szerokość zew. Wysokość zew. Promień gięcia Maks. długość Strona hi ha R samonośna [m] System E6.1 poprzeczki usuwane wzdłuż obu promieni Opcje numeru zamówienia na bazie serii E61.52 Standard Standard Wersja NC- (no camber) W prosty sposób, obracając elementy boczne ogniw, bez dodatkowej obróbki. Wersja-NC 10 =NC E61.29 * ,5 E61.52 * ,7 * Nowość w tym katalogu E R.0 E R.0.NC Dane techniczne Dostępne prosto z magazynu Dostępne prosto z magazynu FL G FL B Prędkość / przyspieszenie FL G max. max. 20 [m/s] / max. 200 ] [m/s2 Prędkość / przyspieszenie FL B max. max. 3 [m/s] / max. 6 ] [m/s2 Przykład zamówienia i opcje koloru na bazie serii E61.52 Dopuszczalna temperatura C - do + C Przykład zamówienia kompletnego e-prowadnika (1,0 m), kolor czarny, z elementem mocującym i podziałem wewnętrznym: Klasa palności VDE 0 IIC UL9-HB e-prowadnik (1,0 m) Prosimy podać długość e-prowadnika lub ilość ogniw: 1,0 m lub 3 ogniw E FL G = z prostym biegiem FL B = z ugięciem + Elementy mocujące KM, wahliwy - 1 zestaw E Podział wewnętrzny z 2 separatorami co 2 ogniwo 2 x Tekst zamówienia: 1,0 m E E x Przegląd metod instalacji, maksymalny przesuw e-prowadnik Seria plikacja samonośna Pionowo stojąca Pionowo stojąca E ,5 m 25 m 2,0 m E61.52 m m 2,0 m Klucz zamówienia e-prowadnik - poprzeczki usuwane wzdłuż obu promieni : Seria / Typ Indeks szerokości (zależny od ) Promień gięcia R Indeks kolorów (standardowo czarny) E E = szer. wew. 0 mm, promień R 75 mm, kolor czarny Ogólne opcje kolorów igus dla e-prowadników i e-tube Kolor Indeks zamówienia Czarny Standard, zawsze na magazynie Popielaty tylko materiał ESD Szary brąz tylko materiał HT.0.ESD Szary specjalny kolor tylko dla e-prowadnika Mglisty specjalny kolor dla e-tubes.ht.3.31 Kolor Indeks zamówienia ały kolor specjalny Szarobiały kolor specjalny Pomarańczowy kolor specjalny Żółty kolor specjalny Jasnoszary kolor specjalny Czarne e-prowadniki dostępne prosto z magazynu! Termin dostawy dla specjalnych kolorów: na zapytanie.1.1s Pliki 3D-CD, konfiguratory, PDF 533

31 Waga wypełnienia E61.29 E6.1 Seria E61.29 Dobór produktu Nowość w tym katalogu Ekstremalnie cichy, minimalne wibracje, średni rozmiar 29 E6.1 SeriaE61.29 kcesoria Element mocujący KM Montaż ze wszystkich stron wahliwe 61 E61.29 Koniec stały Koniec ruchomy Widok z przodu E E na KM ,5 17,5...E ,75 e-prowadnik Seria E61.29 Poprzeczki usuwane wzdłuż obu promieni B = + 19,5 = + e-prowadnik E R.0 E R.0 E R.0 E R.0 E R.0 E R FL G 0 FL B E ,55 0,53 0, 0,633 0,657 0,62 Dostępne promienie gięcia R max. D 36 S/2 R e-prowadnik E R.0 E R.0 E R.0 E R.0 E R.0 uzupełnić o wybrany promień. (R). Przykład: E = e-prowadnik z szer. wew. mm, promień R 0 mm, kolor czarny Wymiary Tymczasowe wartości! prosimy o kontakt igus Długość samonośna FL G / FL B [m] Długość przesuwu S [m] S Koniec ruchomy Wys. wew. 29 mm E ,7 0,732 0,757 0,72 0,07 Skok 22 mm/ogniwo Ogniw/m 6 (12 mm) Dł. e-prowadnika S / 2 + K Koniec stały H - 35 H H F = H + Indeks szer ø,5 / t=5,2 KM wahliwe Standard Zalecane dla aplikacji samonośnych pełny zestaw KM wahliwe: E E E E E E (KM = Polimerowy-metalowy element mocujący) Wym Wym. B 9,5 59,5 69,5 79,5 9,5 99,5 0 Indeks szer. 090* 0 1* Te typy elementów mocujących są ustawiane automatycznie. Dla zmontowanej wersji prosimy wybrać indeks. pełny zestaw KM wahliwe: E E E E E Wym Wym. B 9,5 119,5 129,5 139,5 19, Struktura numeru art. E musi być dodane dla dostawy z zamotowanymi elementami mocującymi Pełny zestaw Indeks szer. Systemy mocowania m.in. zaciski, grzebienie kablowe, nuggets i obejmy nasadowe są dostępne prosto z magazynu. Całkowity zakres chainfix z opcjami zamówienia od strony 61 Seria R H D 5,5 125,5 1,5 175,5 200,5 K Wymagana wysokość wbudowania: H F = H + mm (przy 2,0 kg/m wagi wypełnienia) 53 Pliki 3D-CD, konfiguratory, PDF 535

32 E61.29 E6.1 Seria E61.29 kcesoria Podział wewnętrzny Nowa generacja E6.1 Seria E61.29 Dodatkowe akcesoria E ,0 7 7,5 7, X min. 1 Uwaga: Prosimy przestrzegać odstępu bocznego wartości 1 mm do boków ogniwa. W konfiguracji standardowej separatory są montowane co drugie ogniwo e-prowadnika. Separator standardowy, szeroka stopa niezamontowany29.1 zamontowany Separator, wąska góra niezamontowany29.2 zamontowany Standard - dla wszystkich aplikacji Separator z szeroką stopą z maksymalną siłą zamocowania i bezpiecznie stojący w e-prowadniku. Do szybkiego montażu Mocno trzymany z jednej strony z szeroką stopą, wąska stopa po przeciwnej stronie do szybkiego montażu kabli (lekki zacisk). Seria E6.29 poprzeczki otwierane wzdłuż zewnętrznego i wewnętrznego promienia Separator z zintegrowanym systemem mocowania Separator z systemem mocowania, nr art. E Z może być zintegrowany z elementem mocującym i może być również umieszczony w każdym punkcie e-prowadnika. Ta kombinacja systemu mocowania i podziału wewnętrznego, może być zainstalowana na pierwszym lub ostatnim ogniwie i jest prosta w montażu za pomocą każdego śrubokręta. Więcej informacji od strony 63 X -1 Separator z zatrzaskami dla poprzeczek zatrzaskowych* niezamontowany29.5 zamontowany Półka pełnej szerokości, zamontowana niezamontowana 20.X zamontowana 23.X Bezpieczne mocowanie w odstępach 2 mm Separator zatrzaskowy do dokładnego pozycjonowania e-prowadniku. Zalecany dla aplikacji leżących na boku. Podział poziomy Półka o pełnej szerokości jest bezpiecznie zamontowana na dwóch końcach separatora, z możliwością ustawienie stałej szerokości. Separatory mogą być swobodnie przesuwane nad półką w pozycji poziomej. Mogą być stosowane na 3 wysokościach. Opcja: Zestaw rynien podpierających. Do podparcia dolnego odcinka e-prowadnika. Prosta jednoczęściowa rynna podpierająca, przystosowana do twoich wymiarów i specyfikacji. Kompletny zakres z opcjami zamówienia od strony 69 Półki pełnej szerokości - dla standardowego podziału wewnętrznego Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Szer. X niezamontowana zamontowana Pliki 3D-CD, konfiguratory, PDF 537
